Измерение объёмов куч стройматериалов на двух площадках для аудита

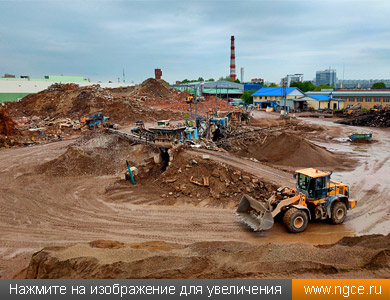

Специалисты инженерной компании «НГКИ» выполнили измерение объёмов куч стройматериалов на двух площадках в ближнем Подмосковье. Кучи состояли из строительного бетонного и кирпичного лома, который перерабатывается на данных площадках в мелкий щебень.

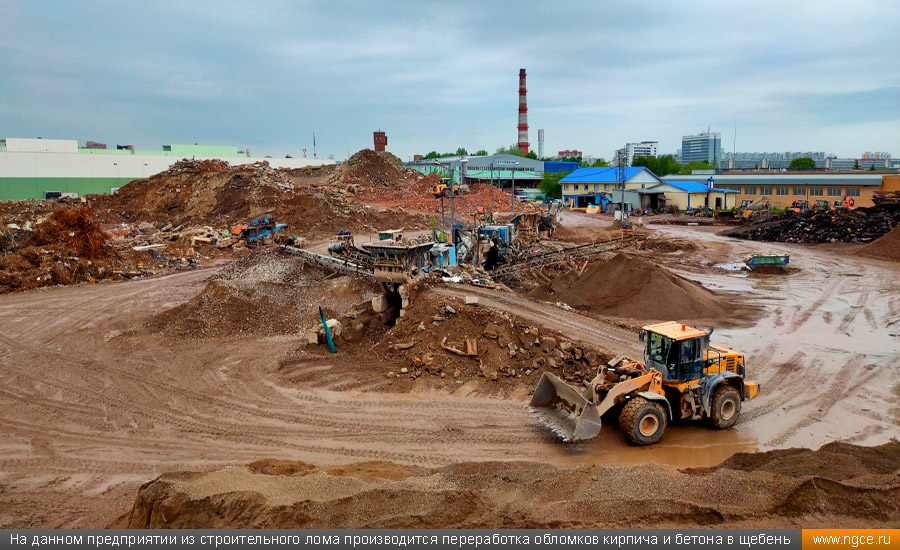

Заказчиком этих работ выступило предприятие, на которое свозят обломки строительных конструкций разбираемых зданий. Предприятие сортирует материалы, отделяет металл из железо-бетонных конструкций, а обломки кирпича и бетона перерабатывает в щебень различных фракций. Цель нашей работы — измерение объёмов куч сырья, готовой продукции и отходов для внутреннего учёта на последний рабочий день отчётного периода.

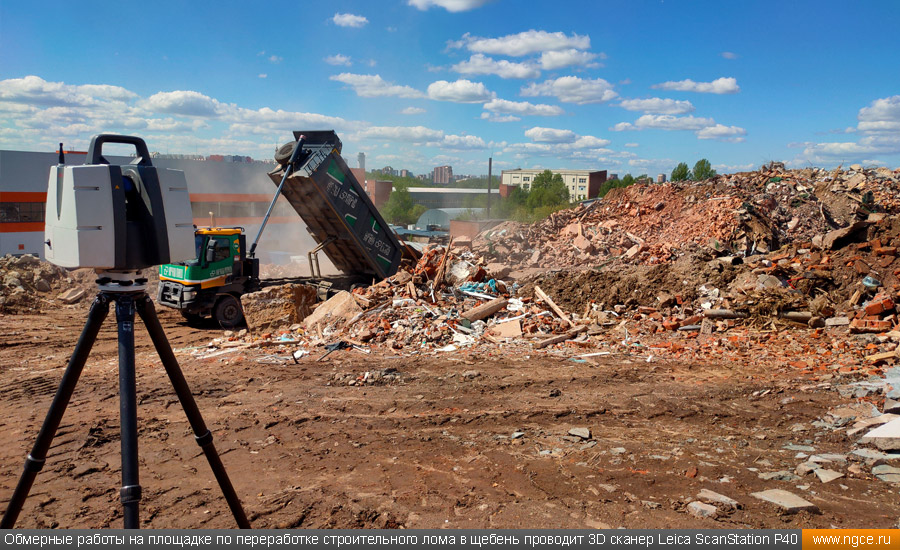

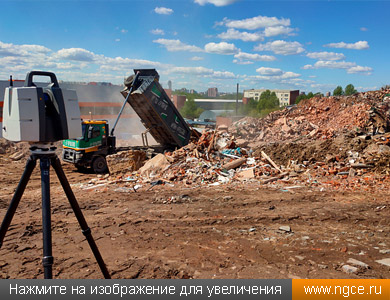

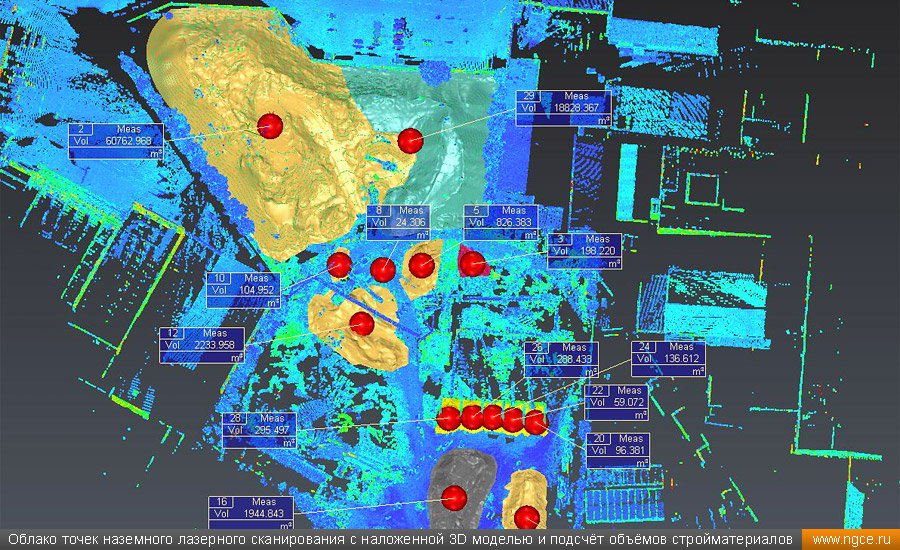

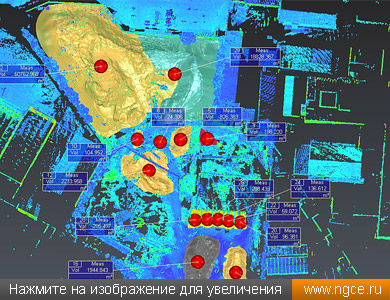

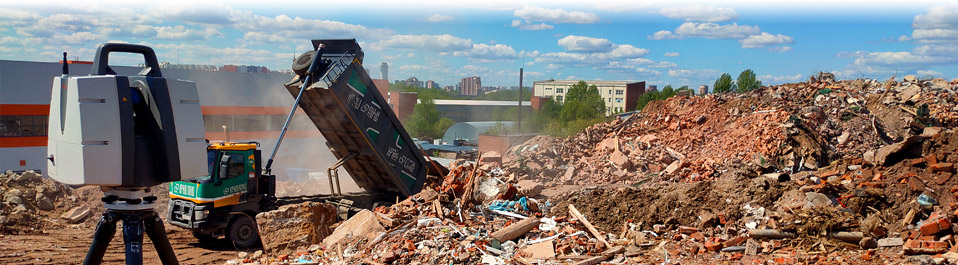

На первом этапе было произведено 3D лазерное сканирование площадок системой Leica ScanStation P40 для целей вычисления объёма и для создания сети контрольных точек. Такими точками являются углы окон, заборов, либо другие хорошо отличимые точки.

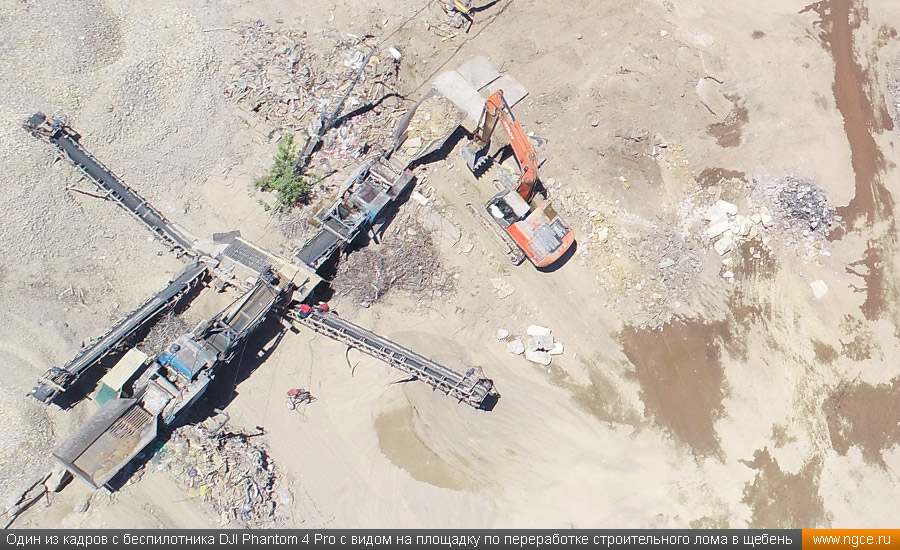

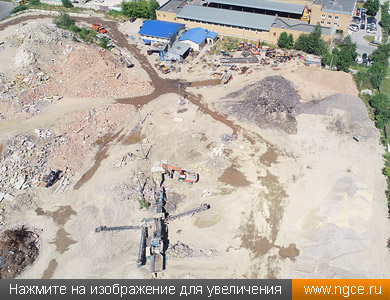

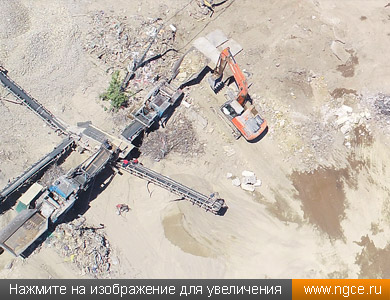

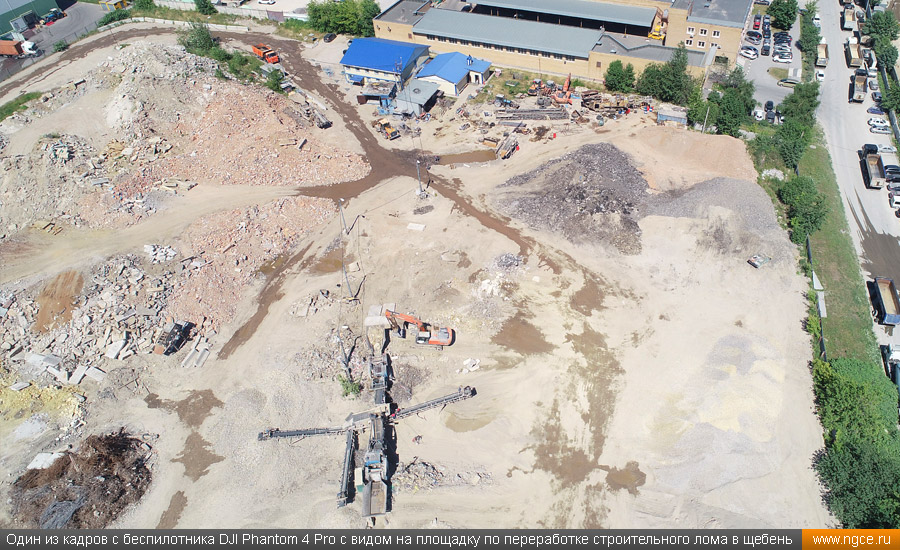

Данные 3D замеры производятся с частотой один раз в месяц для целей учёта остатков сырья и готовой продукции. Начиная со второго этапа выполнялась уже фотограмметрическая съёмка с нашего БПЛА DJI Phantom 4 Pro методами маршрутной и ручной съёмок.

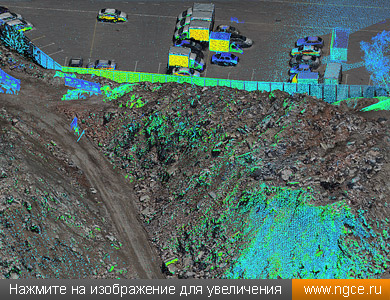

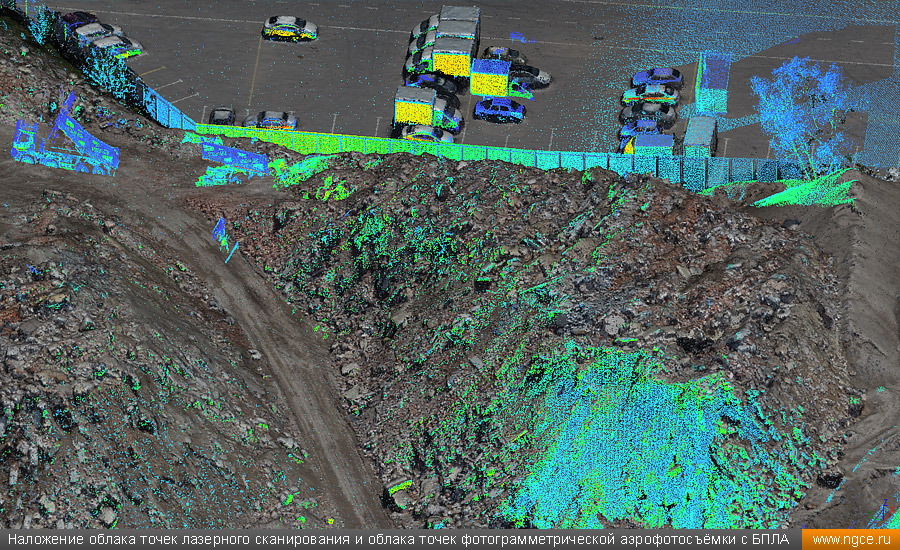

Полученное облако точек уравнивается с учётом опорных точек, за счёт чего достигается высокая точность, так как опорные точки были получены лазерным сканером. Поскольку и фотограмметрическое облако точек, и облако точек лазерного сканирования находятся в одной системе координат, можно визуально проконтролировать их наложение. Здания, дороги и заборы должны совпадать.

Последующая работа с фотограмметрическим облаком точек полностью идентична работе с облаком точек лазерного сканирования, но имеет преимущества в плане качественной передачи цвета.

Точность определения объёма по данным фотограмметрической съёмки с БПЛА при должной подготовке специалиста совпадает с точностью определения объёмов по данным 3D лазерного сканирования, зато полевой этап проходит значительно быстрее и без риска целостности прибора, а также здоровья и жизни оператора, поскольку ему не нужно передвигаться по кучам стройматериалов, чтобы выполнить обмерные работы.

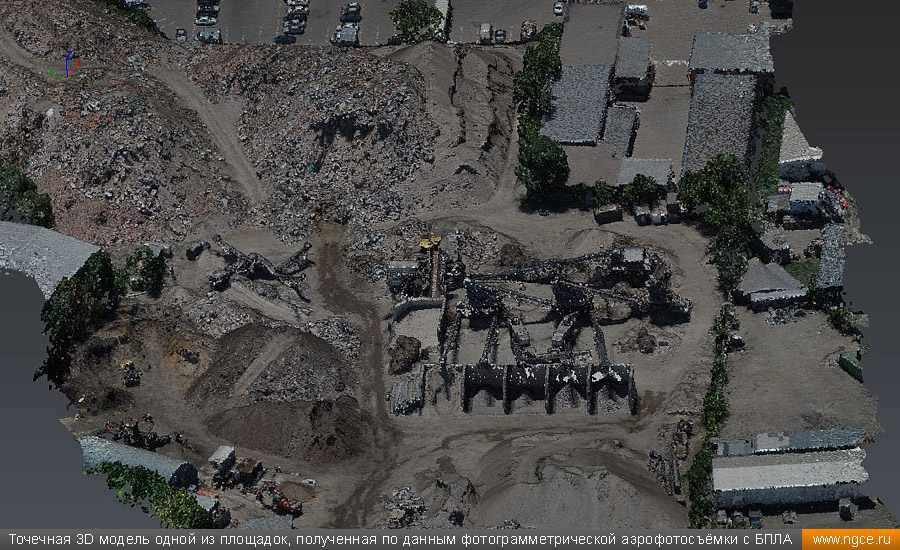

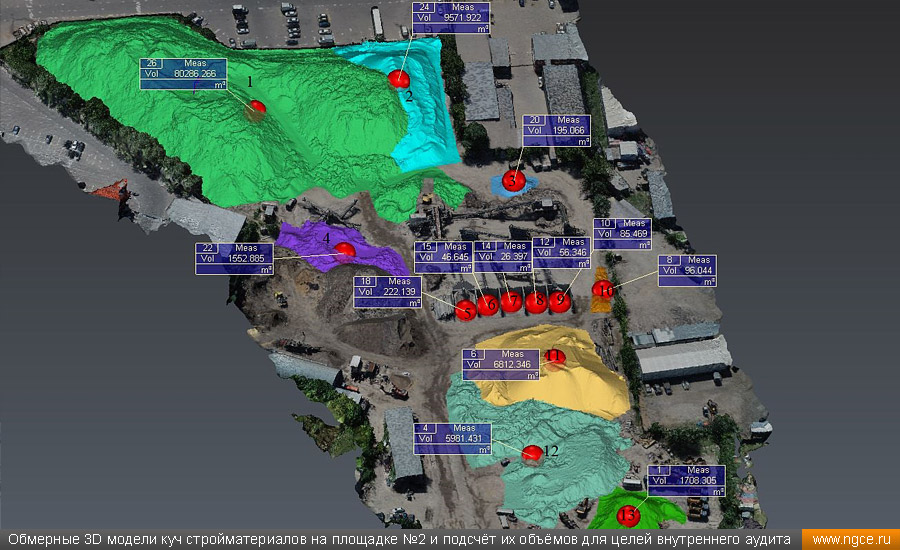

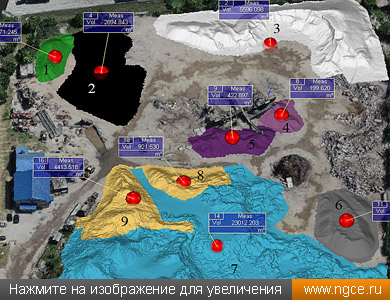

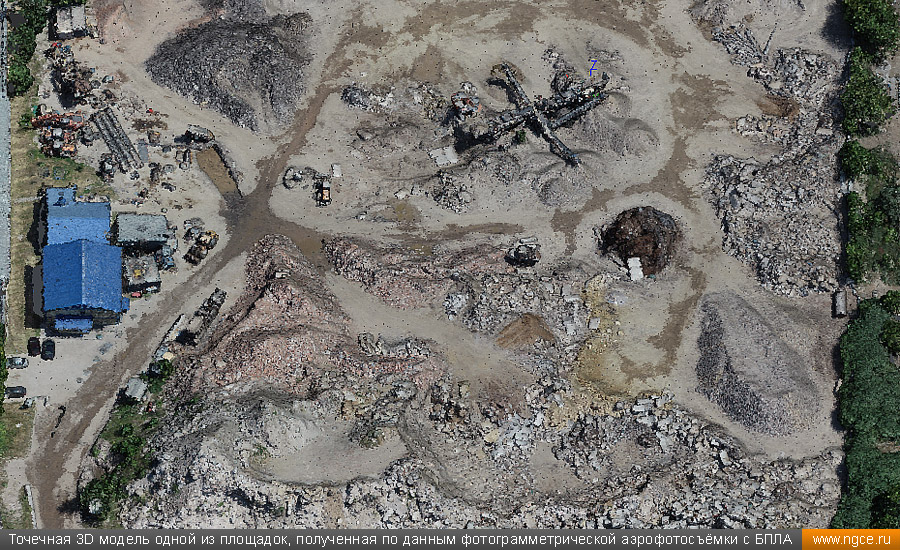

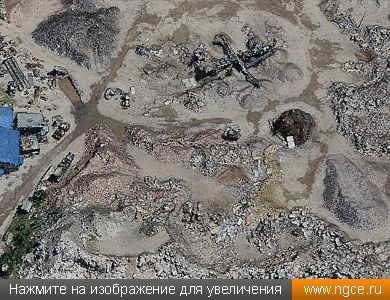

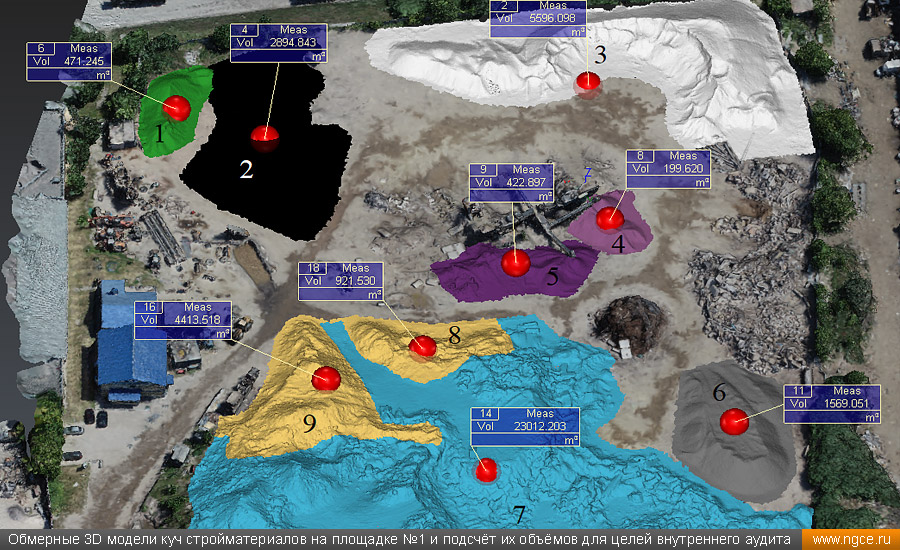

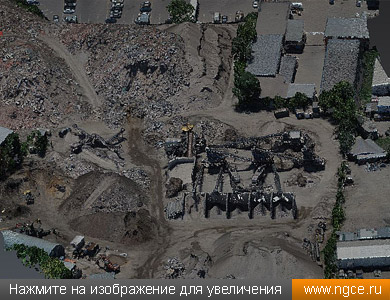

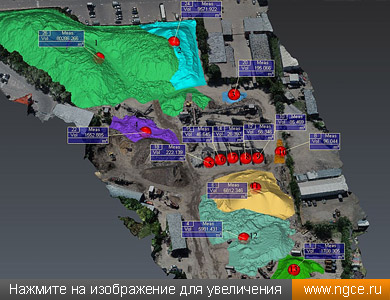

Полевой этап работ на данном объекте занял у нас один рабочий день. Камеральный этап занял два дня. На нём была произведена обработка данных фотограмметрической съёмки, получены точечные 3D модели обеих площадок с кучами стройматериалов, построены точные обмерные mesh модели каждой кучи и, наконец, подсчитаны объёмы.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после того рассчитать необходимые объёмы с минимальной погрешностью. Также наши специалисты используют метод фотограмметрической аэрофотосъёмки с БПЛА, который имеет свои преимущества, именно такой метод используется начиная со второго этапа обмеров куч стройматериалов на двух площадках в Московской области. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
