3D обмеры фасадов здания училища имени Гнесиных и подготовка чертежей

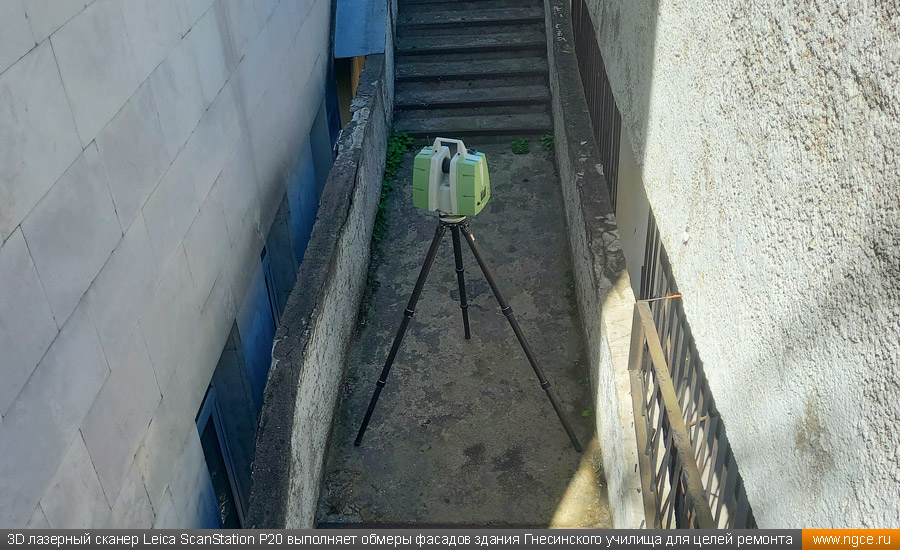

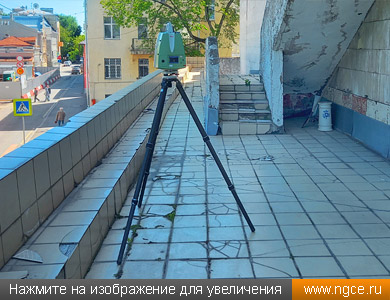

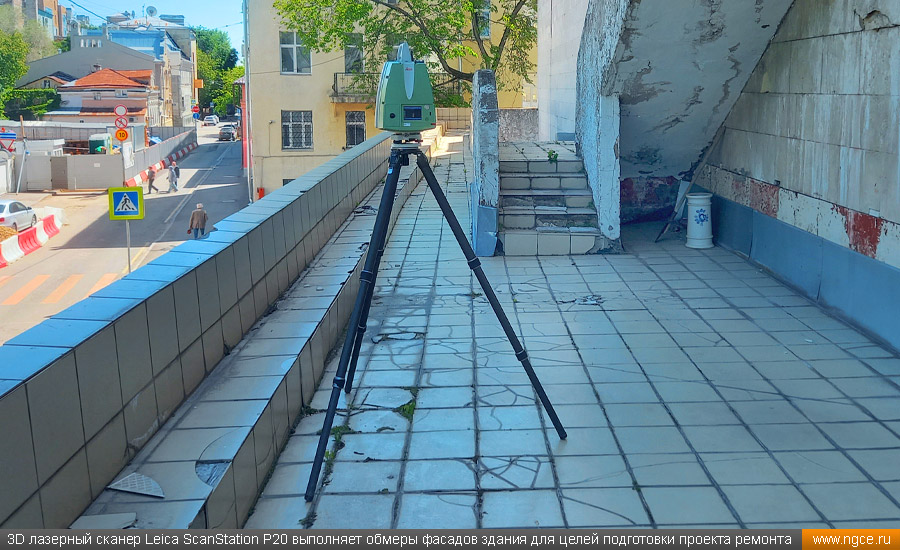

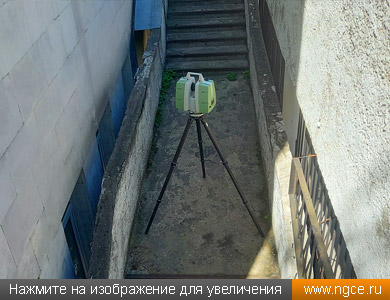

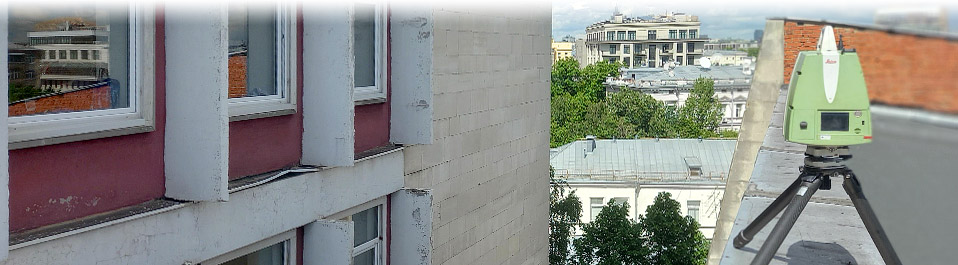

Инженерная компания «НГКИ» выполнила проект по обмерам фасадов здания Музыкального училища им. Гнесиных на Поварской улице в центре Москвы для целей подготовки проекта ремонта и реконструкции фасадов. 3D обмерные работы были произведены нами по технологии лазерного сканирования при помощи системы Leica ScanStation P20. По данным обмерных работ нашими специалистами был подготовлен комплект точных обмерных чертежей фасадов и кровли здания в формате AutoCAD (DWG).

Краткая историческая справка о новом здании училища имени Гнесиных

Главного здания училища имени Гнесиных, построенного специально в пятидесятых годах XX века в стиле советского классицизма, оказалось явно недостаточно для того, чтобы вместить всех студентов данного музыкального учебного заведения, поэтому в семидесятых годах было воздвигнуто новое здание. 13-этажный корпус был построен на месте разрушенной церкви, в которой, согласно преданию, не раз бывал сам А.С. Пушкин. Новый корпус училища сегодня располагается по адресу: ул. Поварская, дом 38, строение 1.

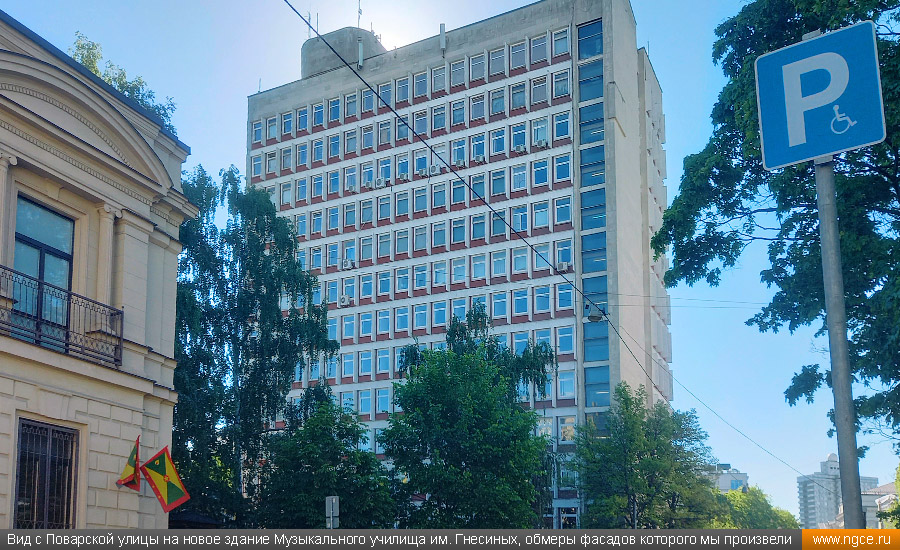

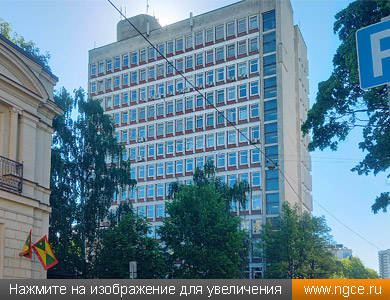

Возведённый в 1974 году современный 13-этажный учебный корпус Гнесинского музыкального училища представляет собой традиционное для того времени строение башенного типа из стекла и бетона, которое заметно возвышается над старым зданием академии имени Гнесиных. Новое здание было построено по инициативе Елены Фабиановны Гнесиной. Проект разработали известные архитекторы Виктор Егерев, Анатолий Шайхет и Зоя Федоровна Абрамова, принимавшая участие в проектировании станции московского метрополитена «Белорусская» (кольцевая). Со старым зданием академии новый корпус училища соединяет небольшая современная постройка с глухим фасадом серого цвета и односкатной крышей.

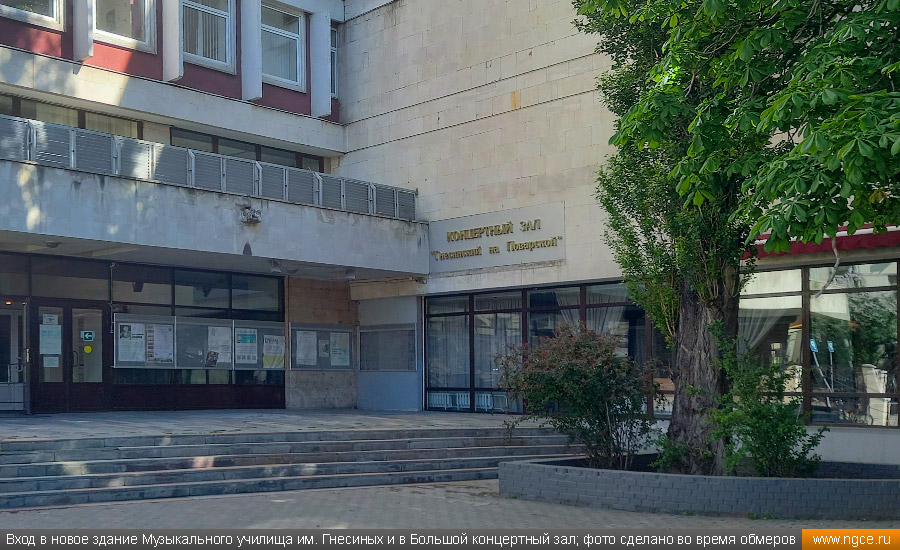

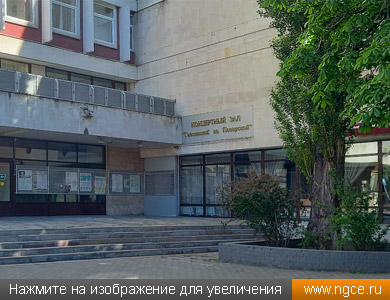

В новом корпусе училища, помимо многочисленных учебных классов, располагаются гардероб, столовая, большой и малый концертные залы, актовые и репетиционные залы, медицинский пункт, студии, спортзал и прочие учебные, общественные, служебные и административные помещения.

Лазерное сканирование фасадов и кровли здания и подготовка обмерных чертежей

К нам обратились наши старые партнёры, архитектурная компания, занимающаяся подготовкой проектных решений по ремонту и реконструкции фасада здания Музыкального училища имени Гнесиных на Поварской улице. Для этого им было необходимо получить точные актуальные обмерные чертежи фасадов и кровли здания. С данной задачей они обратились к нам, поскольку специалисты инженерной компании «НГКИ» обладают богатейшим многолетним опытом выполнения подобных проектов, многие из которых были осуществлены нами как раз для этого Заказчика.

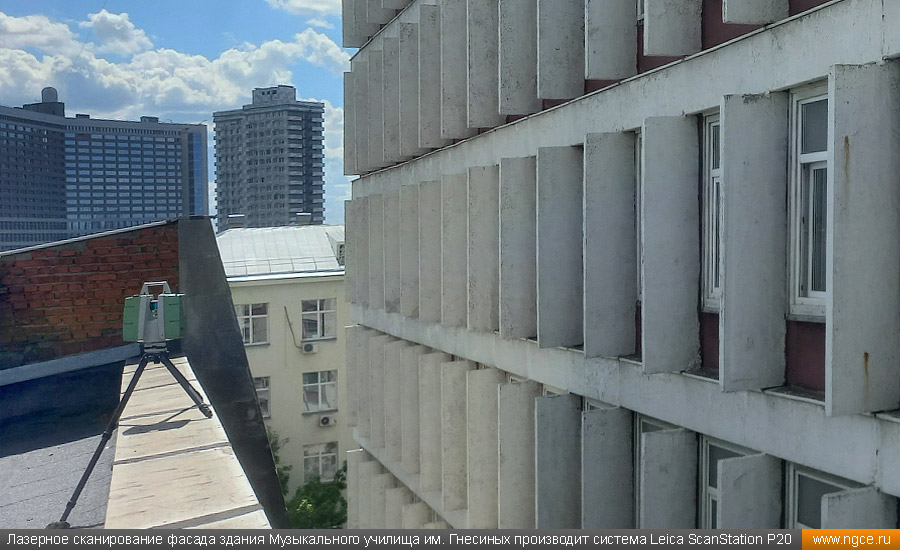

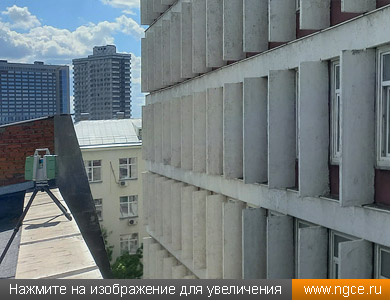

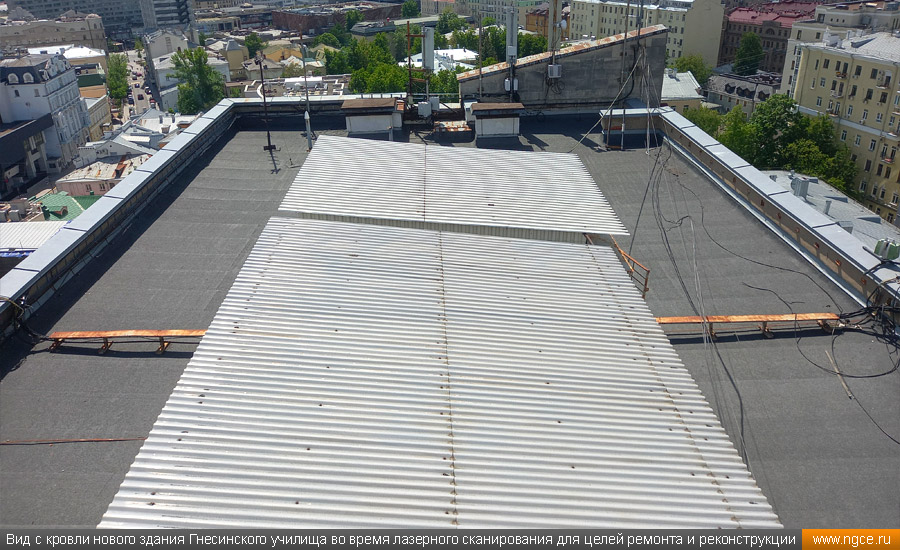

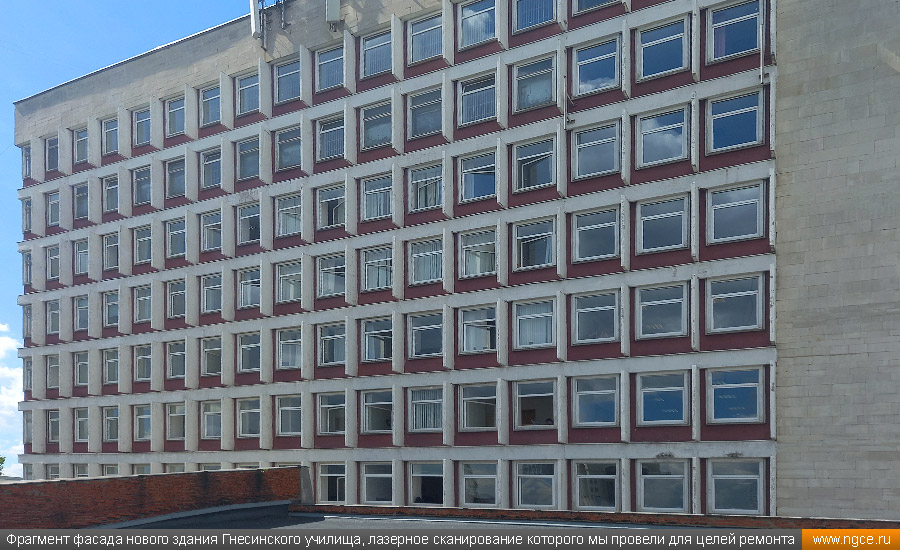

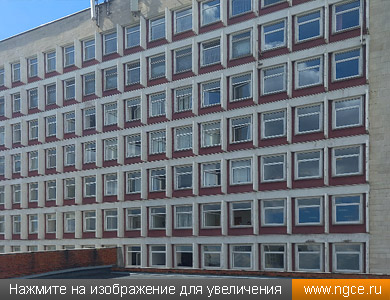

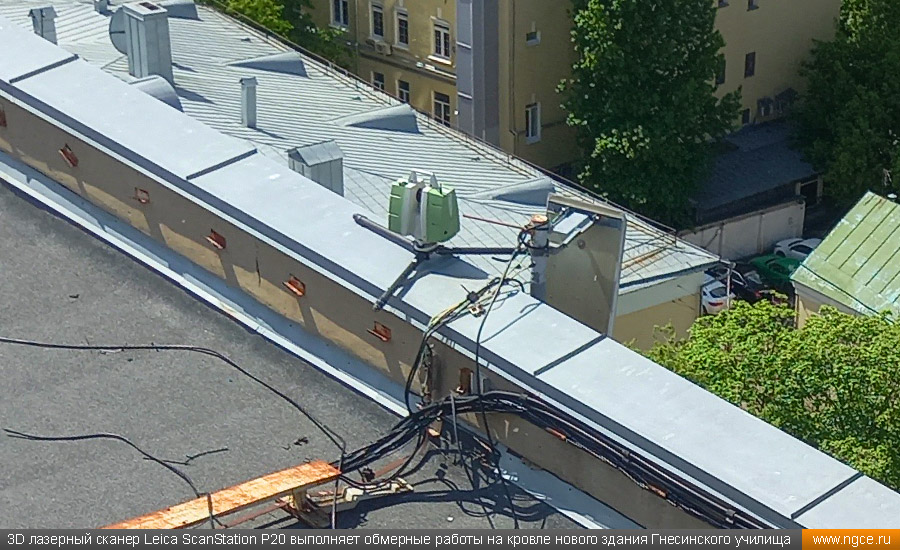

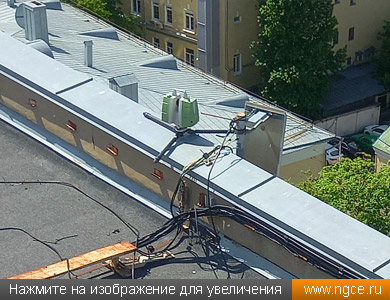

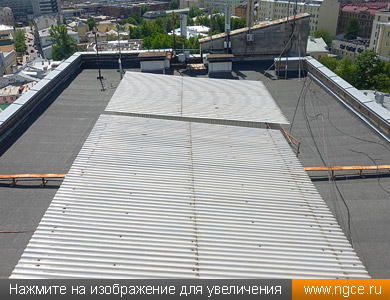

Лазерное сканирование фасадов и кровли 13-этажного здания училища заняло у наших специалистов не более двух-трёх дней. Обработка, очистка и сшивка полученных облаков точек в единую точечную обмерную 3D модель заняли ещё два рабочих дня.

По данным обмерных работ нами был подготовлен комплект актуальных обмерных чертежей фасадов и кровли здания в формате DWG (AutoCAD). На составление необходимых обмерных чертежей нашим специалистам потребовалось около двух недель.

В результате произведённых нашими специалистами работ Заказчику были переданы точечная обмерная 3D модель фасадов и кровли здания Гнесинского училища в формате RCP и комплект актуальных обмерных чертежей в формате AutoCAD в масштабе 1:50.

Примеры обмерных чертежей фасадов здания

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмеров фасадов и кровли здания Музыкального училища им. Гнесиных на Поварской улице в Москве, вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:

— обмерный чертёж фасада 1 здания Гнесинского училища, построенный по данным лазерного сканирования;
— обмерный чертёж фасада 2 здания Гнесинского училища, построенный по данным лазерного сканирования;
— обмерный чертёж фасада 3 здания Гнесинского училища, построенный по данным лазерного сканирования;
— обмерный чертёж фасада 4 здания Гнесинского училища, построенный по данным лазерного сканирования;
— разрезы фасада здания Гнесинского училища в осях В-Б и Б-В, построенные по данным лазерного сканирования;
— обмерный план кровли здания Гнесинского училища, построенный по данным лазерного сканирования.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
