3D сканирование и моделирование штампа для производства автошин

Инженерное предприятие «НГКИ» оперативно выполнило проект по 3D сканированию и построению точной обмерной трёхмерной модели штампа для производства автомобильных шин для организации производства таких же штампов на территории России по технологии реверс-инжиниринга (обратного инжиниринга) и последующего выпуска автошин. Обмерные работы были осуществлены ручным высокоточным метрологическим 3D сканером, имеющим высочайшее разрешение съёмки и идеально подходящим для подобных целей.

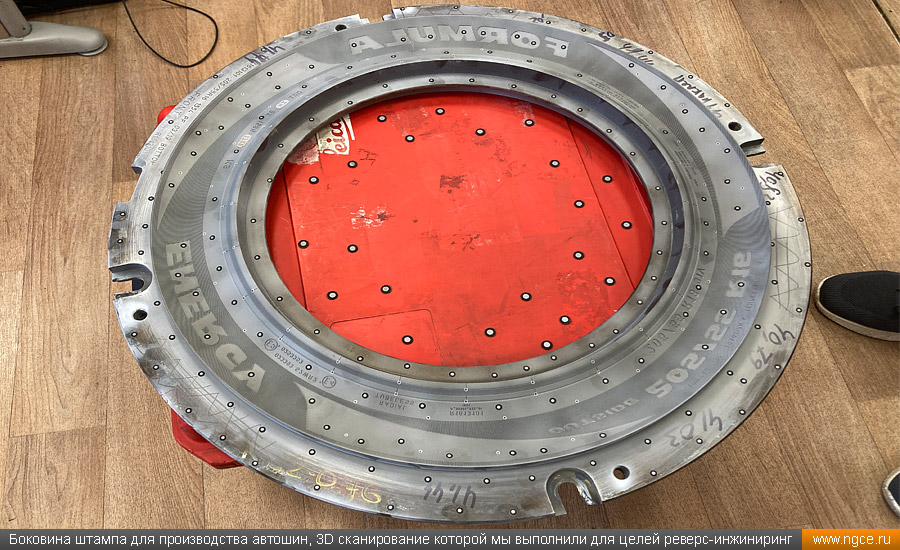

Обмеры штампа для изготовления автомобильных шин осуществлялись нашими специалистами по заказу компании, которая занимается проектированием и производством автомобильных шин. Эта организация заказала нам точную обмерную 3D модель внутренней поверхности боковины штампа для целей её дальнейшей доработки, изготовления по технологии реверс-инжиниринг (reverse-engineering) и дальнейшего выпуска автомобильных шин.

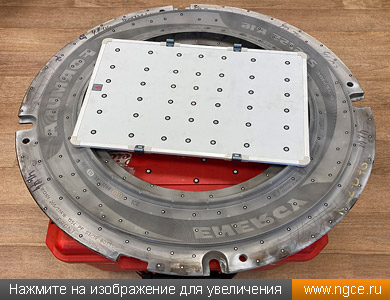

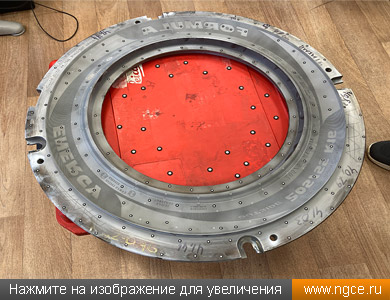

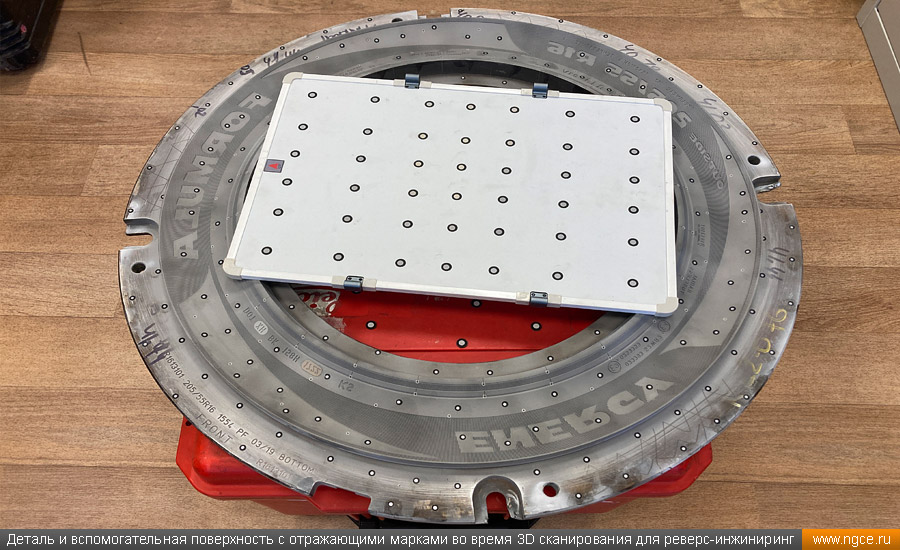

Сама деталь имела достаточно простую форму для выполнения 3D сканирования, однако по причине довольно-таки крупного размера детали нашим специалистам пришлось предварительно наклеить на её поверхность отражающие марки, а также использовать вспомогательную плоскость с отражающими марками.

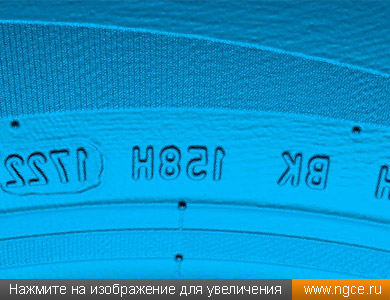

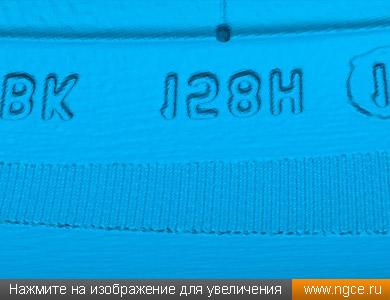

Основную сложность для получения точной обмерной 3D модели представляла собой слишком мелкая насечка в зоне надписей на боковине штампа для производства автошин. Из-за ограниченного разрешения имеющихся в парке нашей компании 3D сканеров нам довольно долгое время не удавалось получить точную 3D модель насечки в формате STL необходимого качества. В конечном же итоге нам пришлось использовать высокоточный метрологический 3D сканер с максимальным разрешением, благо наши партнёры предоставили нам такой прибор для проведения эксперимента с боковиной штампа.

В результате 3D сканирования детали нами была получена её точная 3D модель в формате STL, которая затем была очищена от посторонних шумов. После этого на финальной стадии работ по данным съёмки нашими специалистами была создана итоговая обмерная 3D модель детали, которую мы и передали Заказчику.

Обмерные 3D модели детали, построенные для целей реверс-инжиниринга

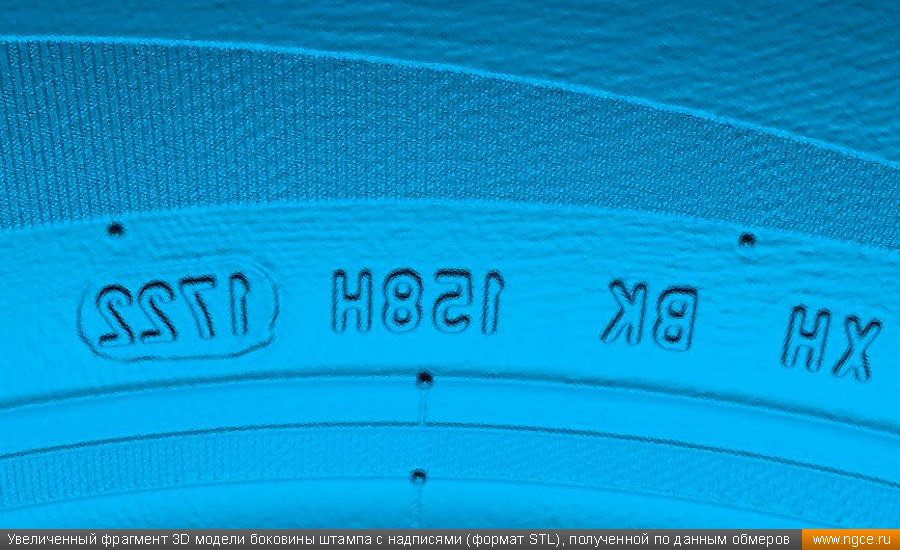

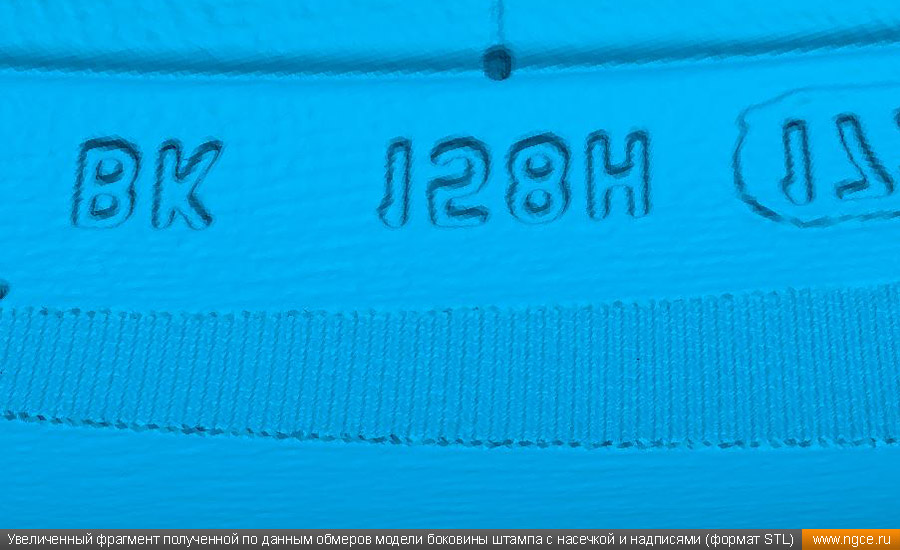

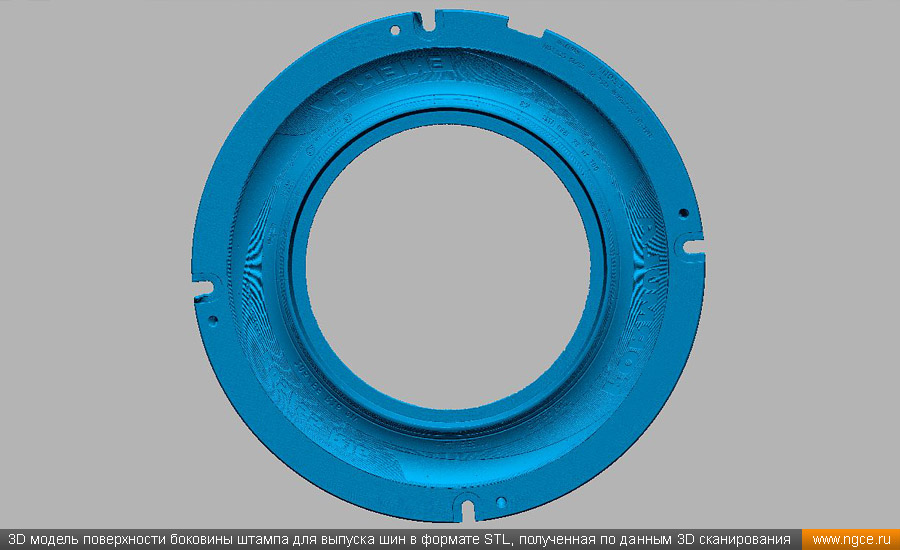

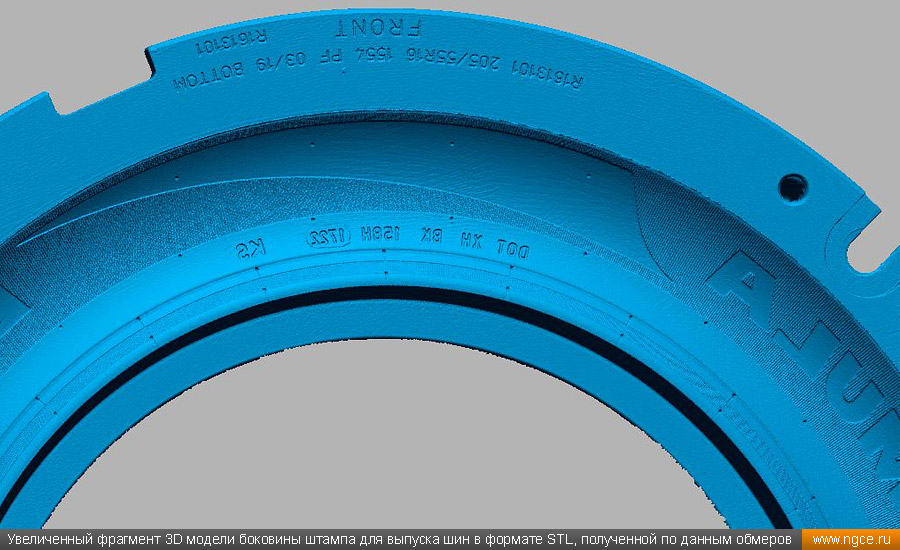

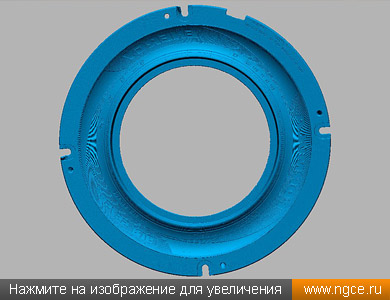

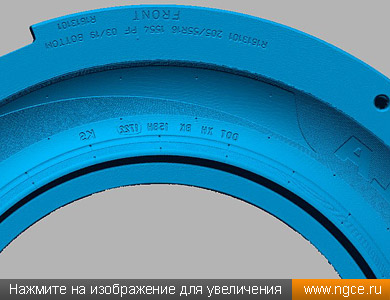

Ниже вы сможете посмотреть примеры полученной обмерной 3D модели внутренней поверхности боковины штампа для производства автомобильных шин, созданной нашими специалистами по данным высокоточного 3D сканирования для целей производства данной детали методом реверс-инжиниринга:

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Реверс-инжиниринг: 3D сканирование с микронной точностью, 3D обмерные модели».
