Лазерное сканирование деталей дробильной машины для реверс-инжиниринг

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D лазерному сканированию довольно крупных деталей сложного технологического оборудования, а именно разобранной дробильной машины, на одном из промышленных предприятий, расположенных в Нижегородской области.

К нам обратилась инжиниринговая компания с просьбой выполнить точные обмеры деталей разобранной дробильной машины. От нас требовалось получить очень плотные сканы с погрешностью, не превышающей 1,5–2 мм, но особое внимание нужно было уделить точному положению и размерам крепёжных отверстий. Обмерные работы необходимо было произвести для целей реверс-инжиниринг.

Обмеры деталей машины для целей обратного проектирования

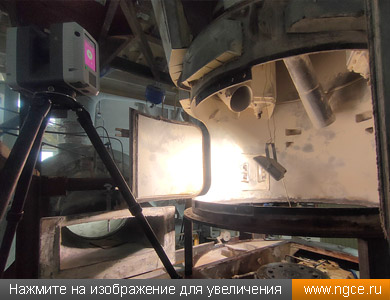

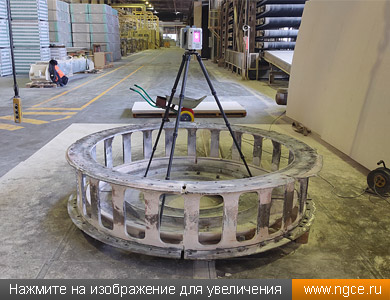

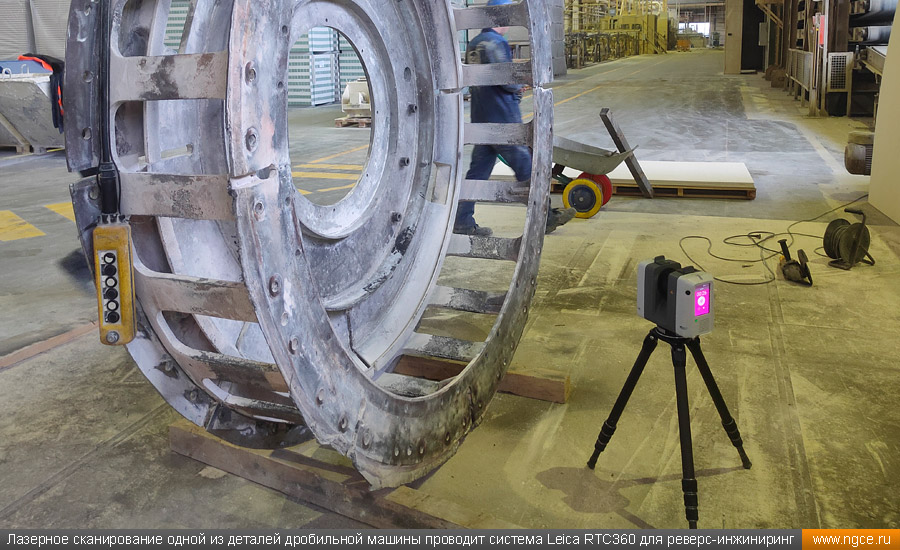

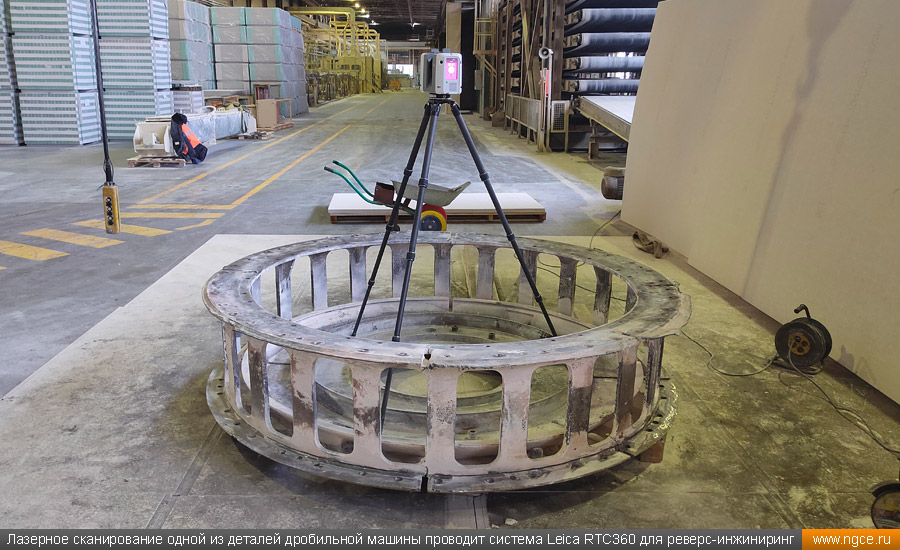

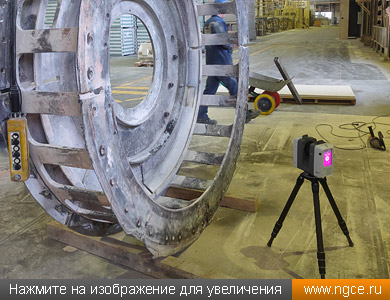

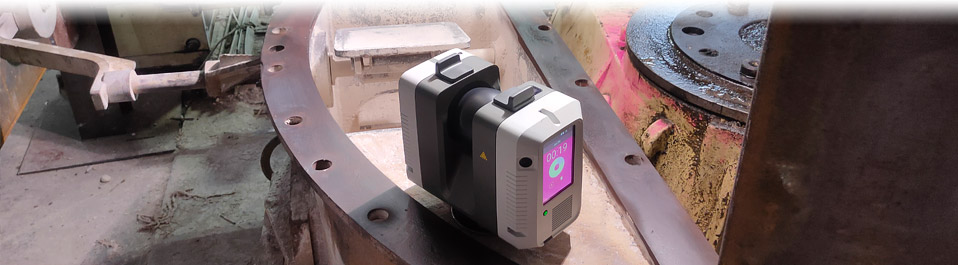

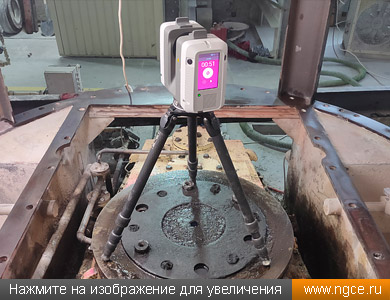

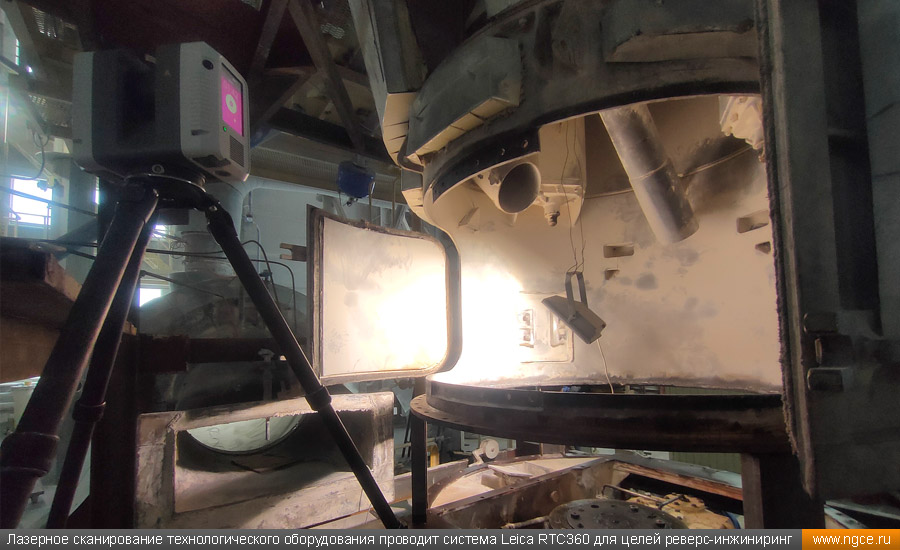

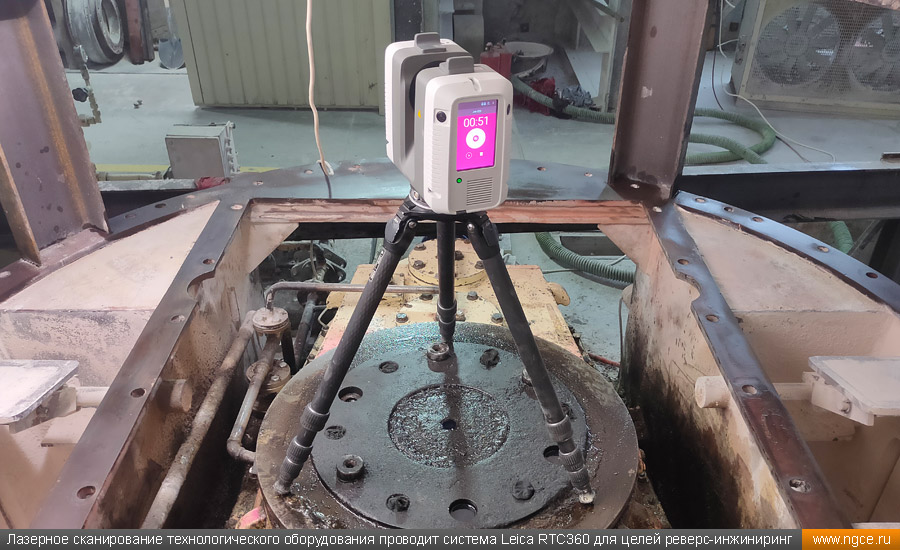

Обычно подобные обмеры производятся ручными 3D сканерами, но в данном случае габариты деталей не позволяли это сделать с их помощью. Использование же традиционных фазовых сканеров типа Leica ScanStation P40 не давало возможности получить сканы с требуемой точностью. Однако в нашем распоряжении есть 3D лазерный сканер Leica RTC360, который просто блестяще справился с этой работой. В его техническом арсенале есть всё, что необходимо для выполнения подобных задач: высокая плотность, большая скорость и малый шум лазерного сканирования. Кроме того, малые габариты и небольшой вес этого сканера позволяют установить его там, где большие лазерные сканеры не подходят по своим размерам.

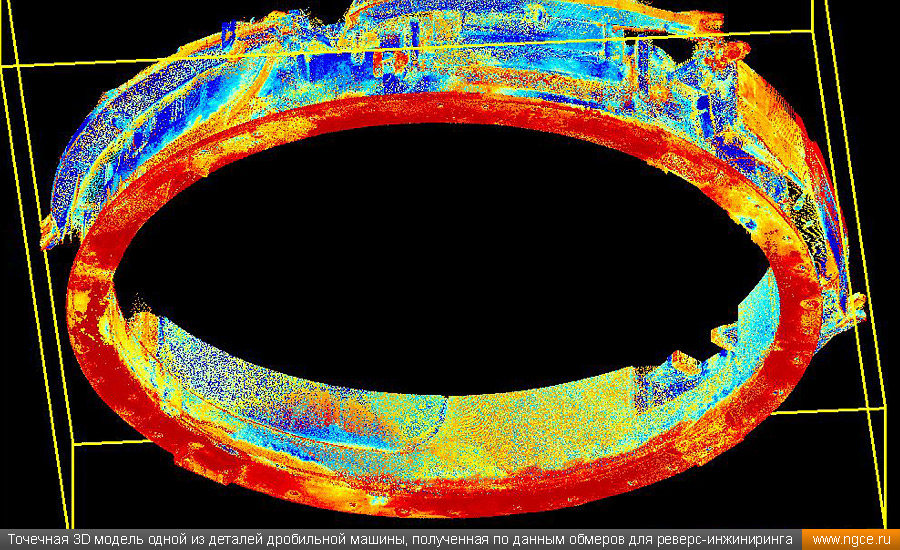

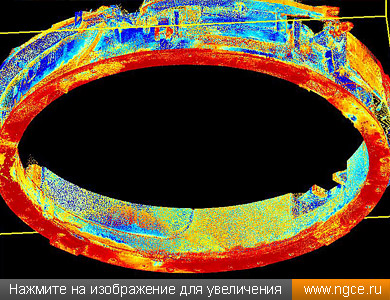

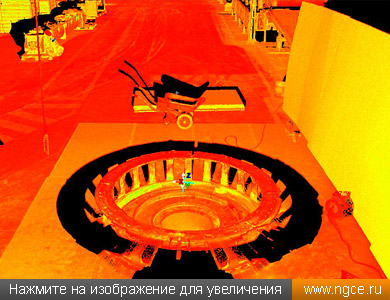

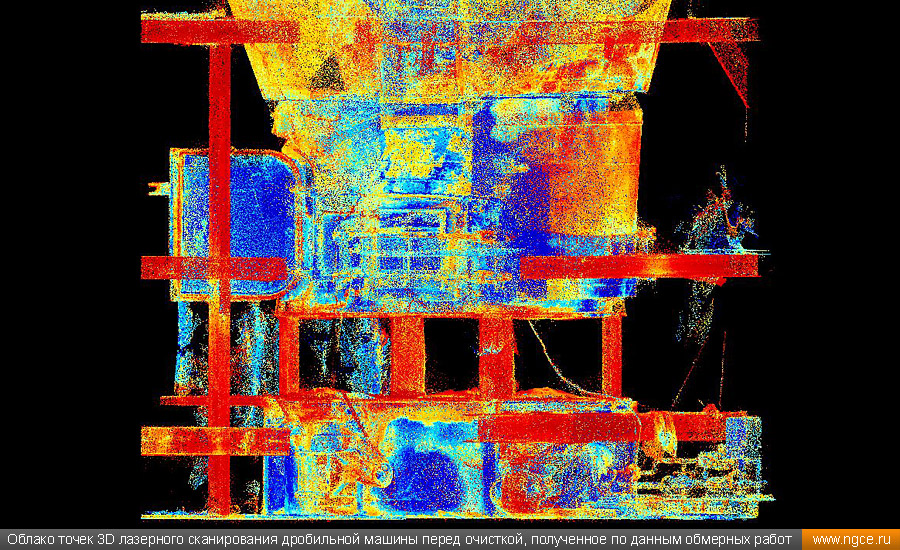

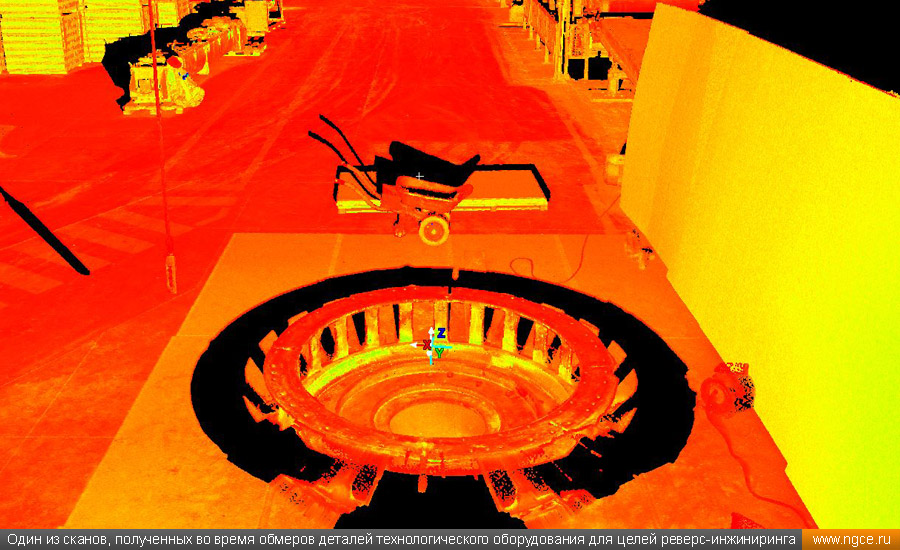

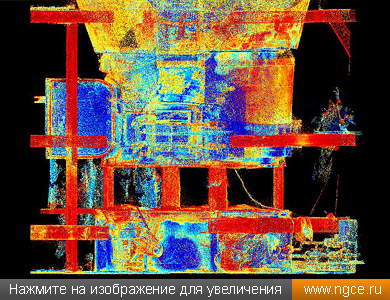

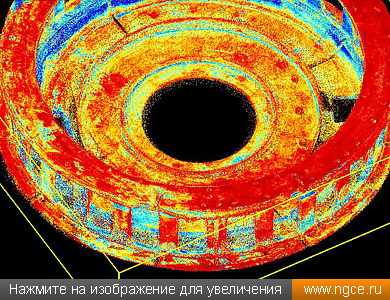

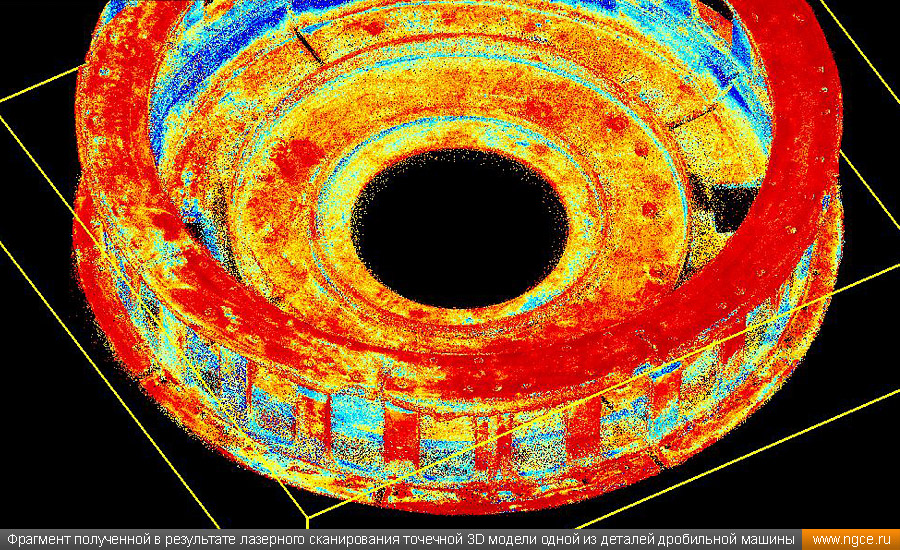

Полевой этап работ, на котором было произведено лазерное сканирование деталей, занял всего несколько часов, ещё один день потребовался на сшивку сканов и обработку полученных облаков точек лазерного сканирования. Заказчику были переданы плотные точечные 3D модели деталей машины с наложенной текстурой в формате RCP.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов портативными 3D сканерами и лазерными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (обратного инжиниринга) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также целого ряда разнообразных задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке различных приложений VR/AR, ракетно-космической отрасли, кинематографе, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти на следующей странице раздела «Услуги» нашего сайта:

— «Реверс-инжиниринг: 3D сканирование с микронной точностью, 3D обмерные модели».
