Лазерное сканирование и 3D моделирование улицы и моста в центре Москвы

Инженерная компания «НГКИ» выполнила очень интересный проект по созданию точной обмерной 3D модели участка городского пространства в центре Москвы по данным лазерного сканирования. Участок, на котором производились обмерные работы, и моделирование которого было затем осуществлено, включал в себя часть проезжей части улицы и мост. Трёхмерное представление, которое мы подготовили по результатам 3D лазерного сканирования, позволило архитекторам точнее и нагляднее работать с данными при разработке концепции новой городской среды.

Из-за интенсивного транспортного потока и плотного пешеходного движения на месте обмеров мы были вынуждены проводить лазерное сканирование в позднее вечернее и ночное время, чтобы минимизировать помехи от транспорта и пешеходов. Обмерные работы заняли несколько часов.

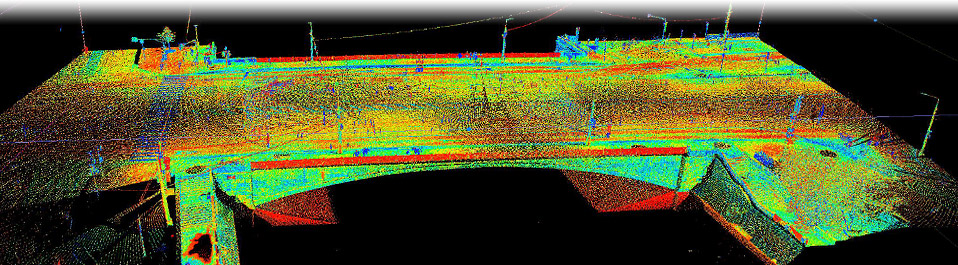

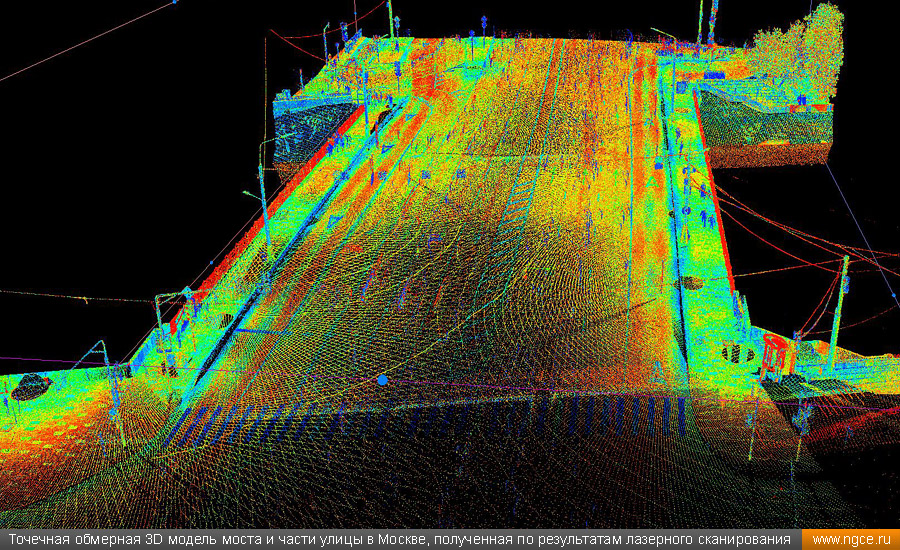

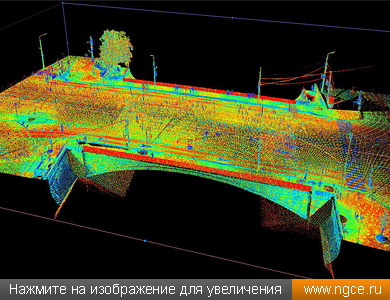

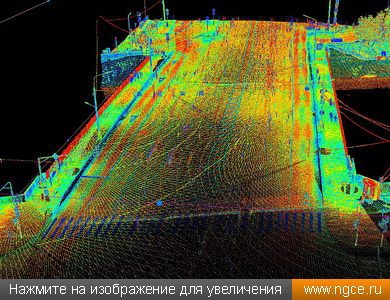

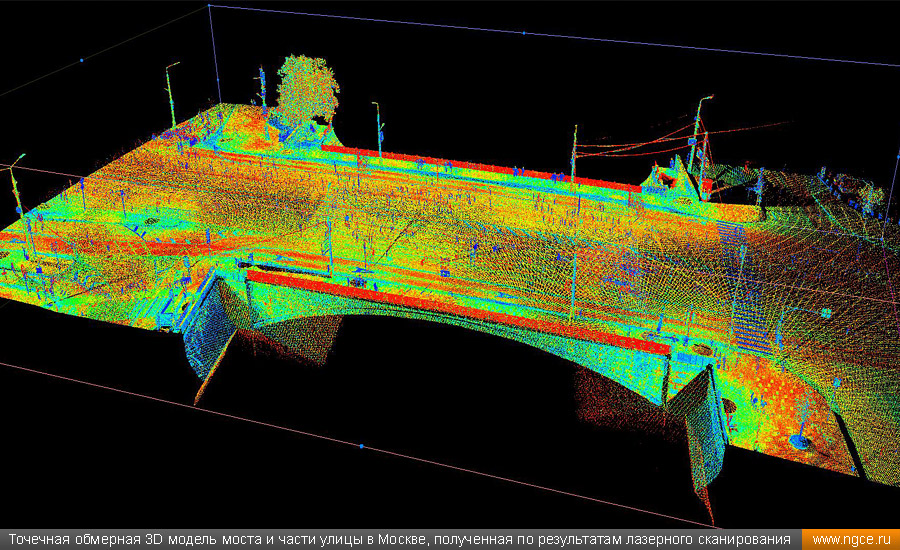

На камеральном этапе работ нами была выполнена сшивка полученных сканов в единое облако точек, а также очистка его от посторонних шумов и лишних объектов. После сшивки сканов наши специалисты затратили ещё около полутора недель на построение точной обмерной 3D модели этого участка городского пространства в среде Revit.

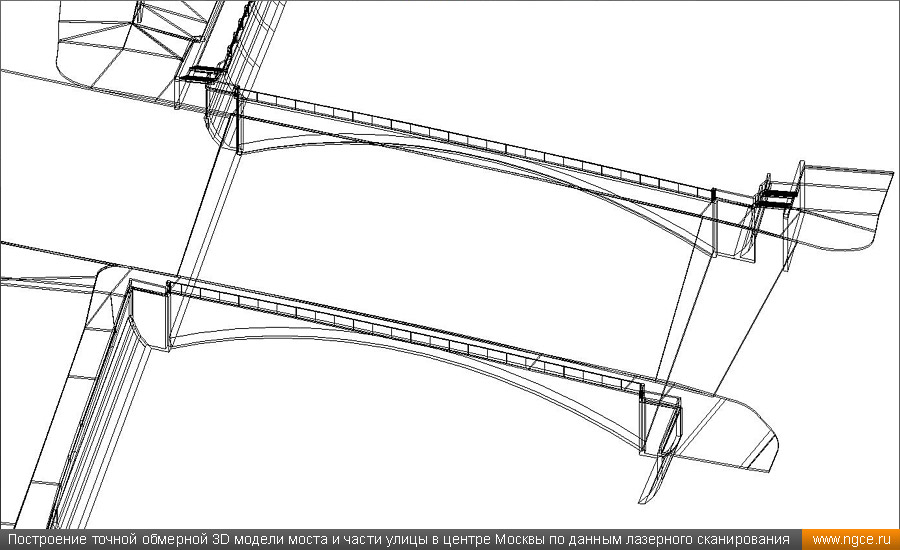

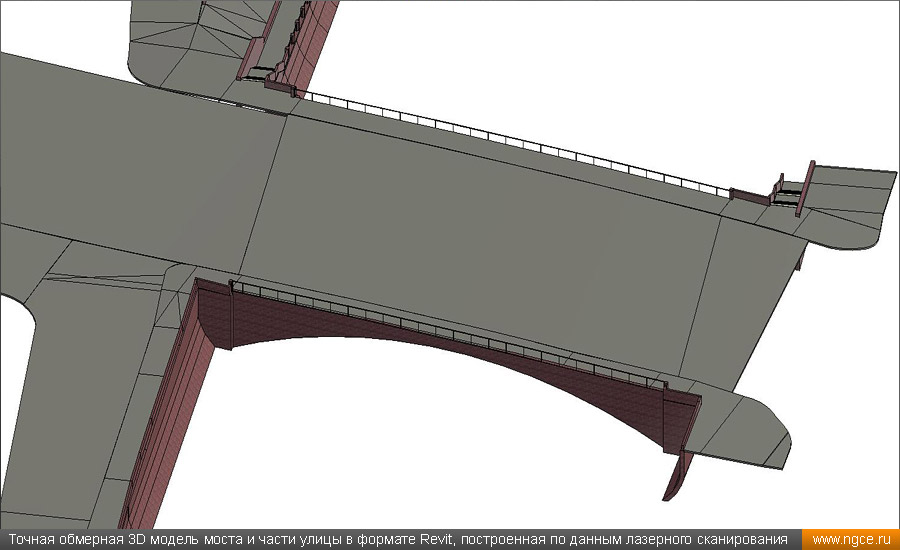

Обмерная 3D модель моста и улицы в формате Revit по данным лазерного сканирования

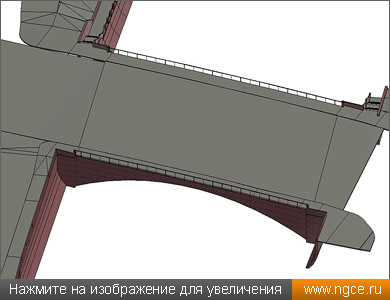

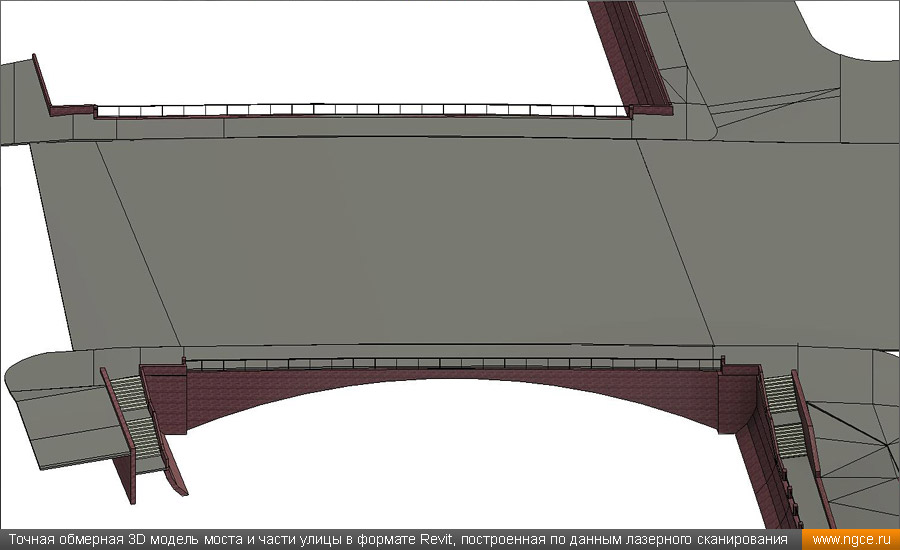

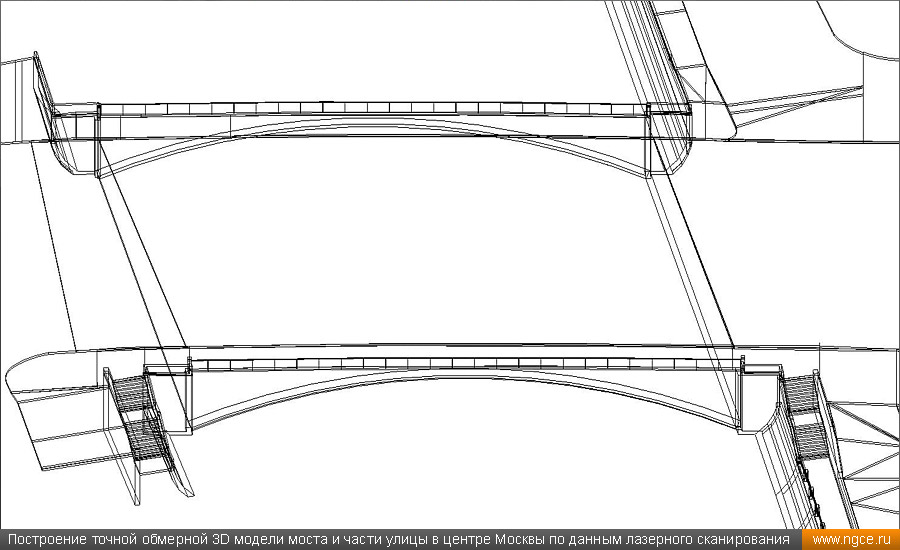

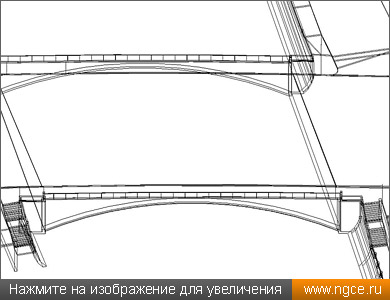

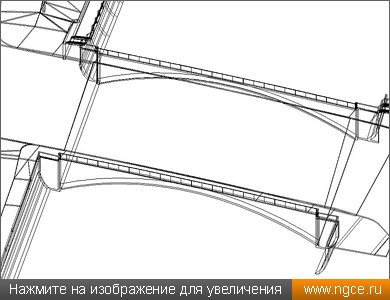

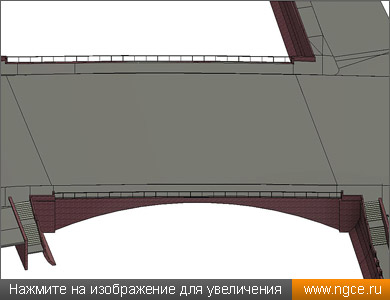

Ниже вы можете посмотреть фрагменты итоговой 3D модели моста и части улицы в Москве, построенной нашими специалистами в среде Revit по данным выполненного лазерного сканирования:
