Точная градуировка силосов четырёх элеваторов в Поволжье для аудита

Собственники крупных сельскохозяйственных предприятий продолжают концентрировать свои усилия на точном учёте объёмов производства и хранения сельскохозяйственной продукции.

Специалистами инженерной компании «НГКИ» была произведена точная градуировка силосов и звёздочек четырёх элеваторов на крупном сельскохозяйственном предприятии в Поволжье. Обмерные работы и точное определение объёмов силосов были осуществлены нами в рамках процедуры аудита. Силосы оказались 40-х–70-х годов XX века постройки, и их состояние и само качество изготовления оказались довольно посредственными. Обмеры силосов и звёздочек были проведены по технологии лазерного сканирования системой Leica RTC360. По данным обмерных работ нашими специалистами были построены 3D модели силосов и затем были составлены точные градуировочные таблицы для каждого из силосов с целью последующего определения объёмов хранения продукции в силосах путём измерения расстояния от кромки люка до насыпанного продукта и оценки, какому объёму в градуировочной таблице соответствует данное значение высоты.

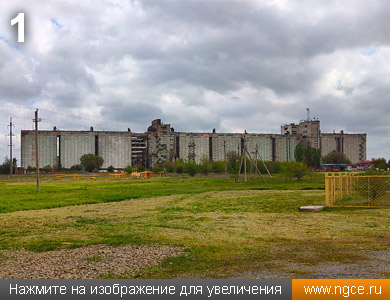

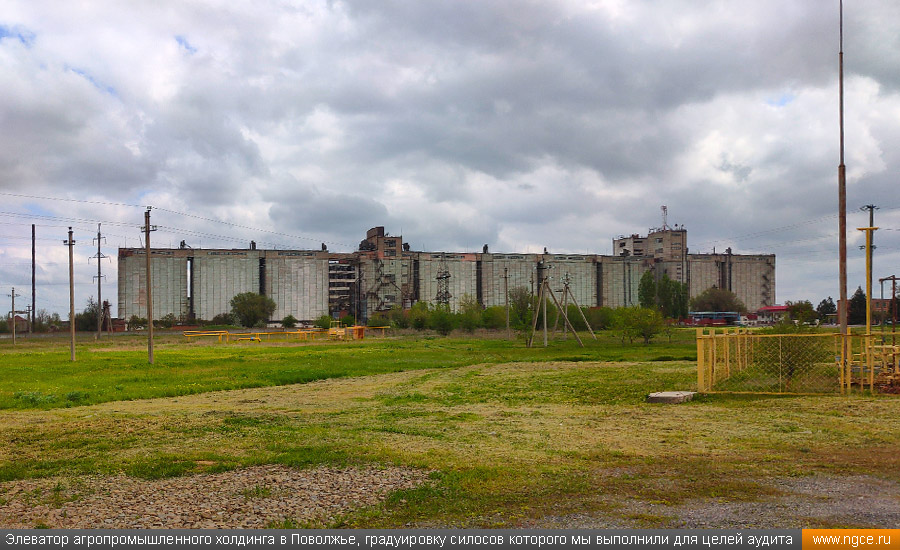

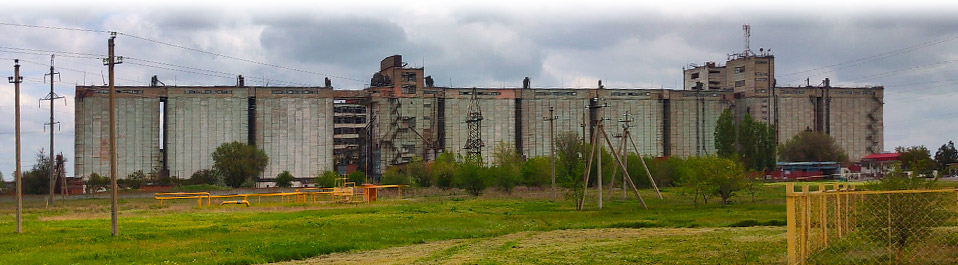

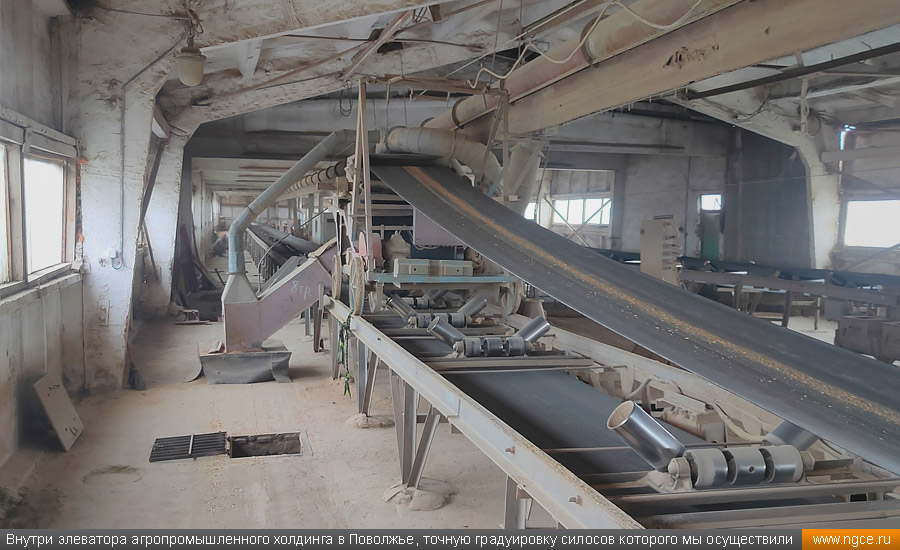

Крупный холдинг в Поволжье потребовал от директоров четырёх принадлежащих этому холдингу элеваторов провести точную калибровку/градуировку силосов и звёздочек (фото 1). Денег на градуировку каждого из более чем 1000 силосов и звёздочек у Заказчика не было, поэтому мы совместно с элеваторами решили обмерить выборочно приблизительно 10–15% от полного количества силосов и звёздочек и пока что распространить применение полученных в результате градуировочных таблиц на остальные силосы и звёздочки.

Мы заранее выбрали для обмеров по один–два силоса и по одной звёздочке в каждом ряду каждого корпуса каждого элеватора. Исходили из предположения, что элеваторы даже в 50-х–60-х годах XX века строились промышленным образом, и силоса в них должны быть одинаковыми по размерам и объёму.

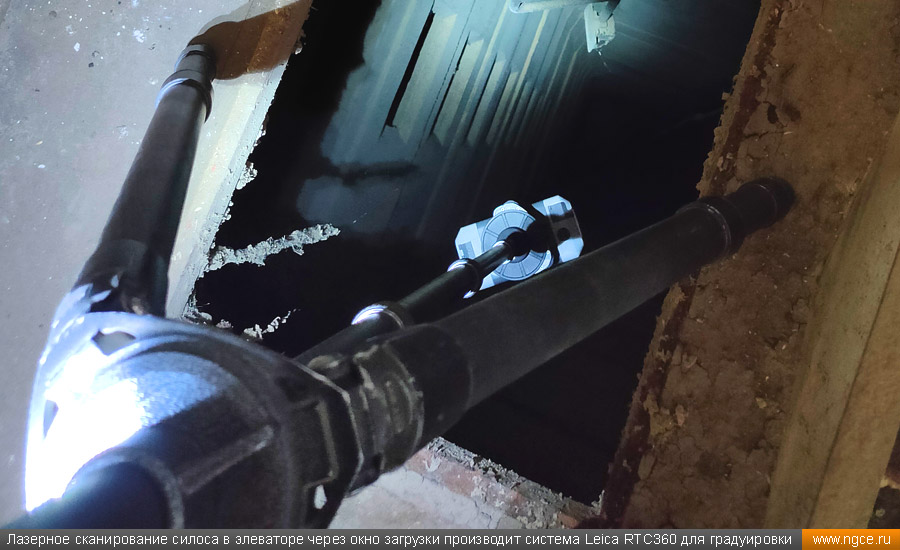

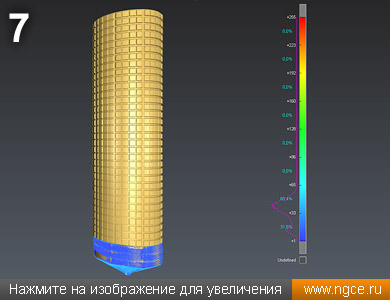

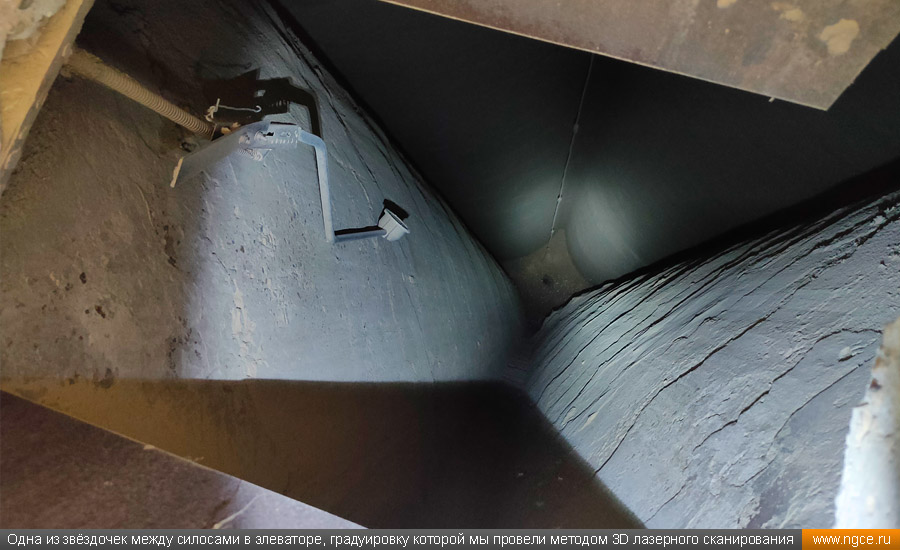

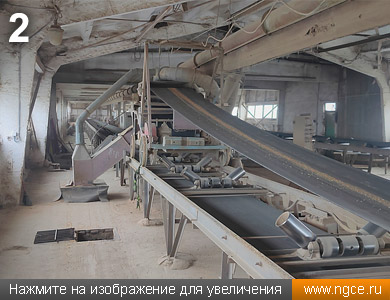

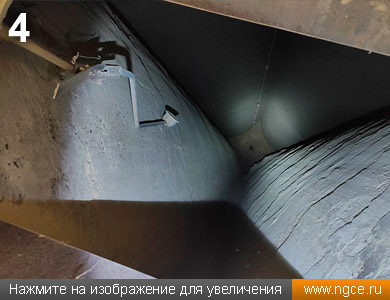

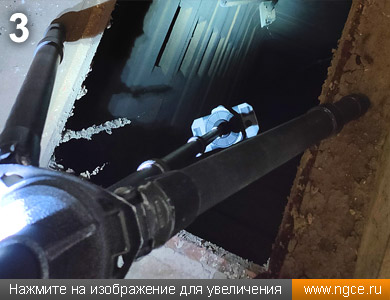

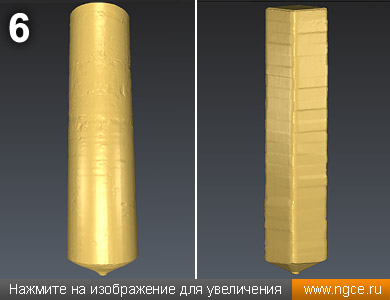

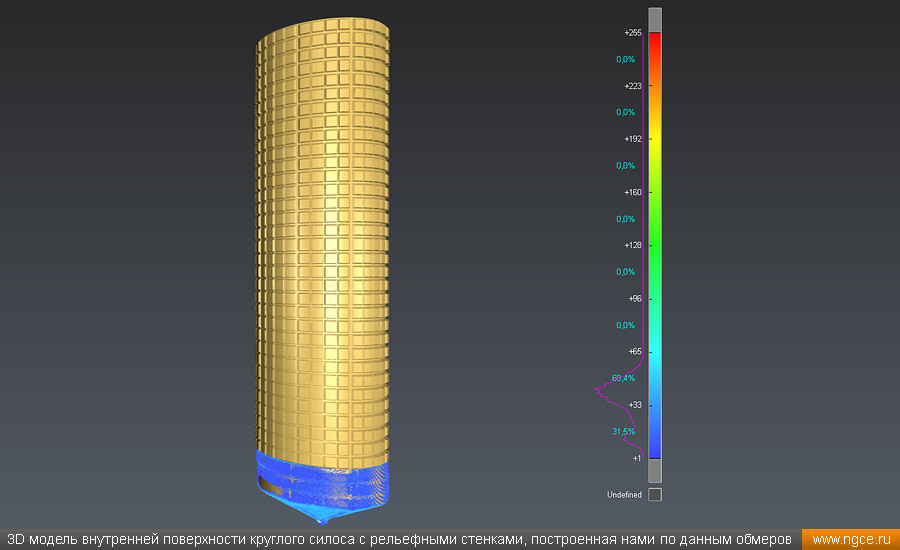

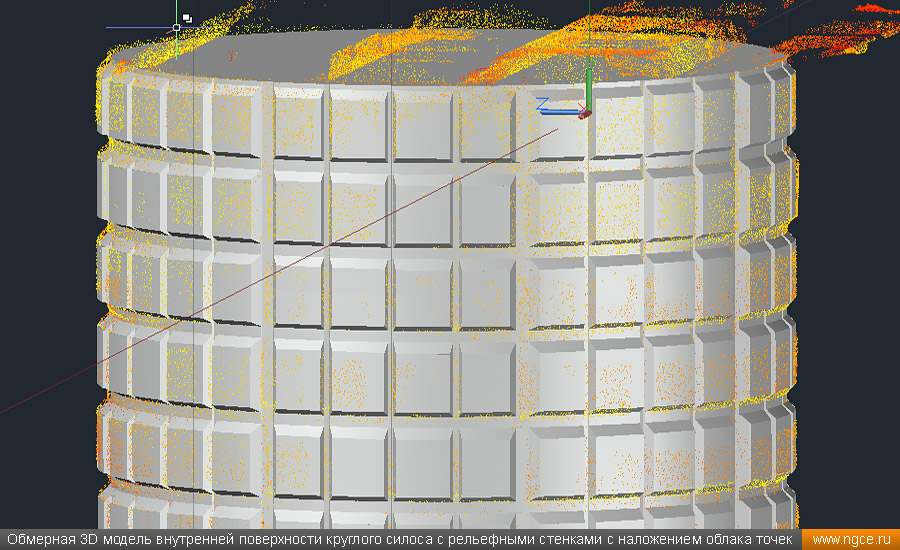

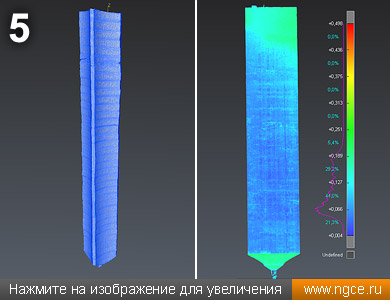

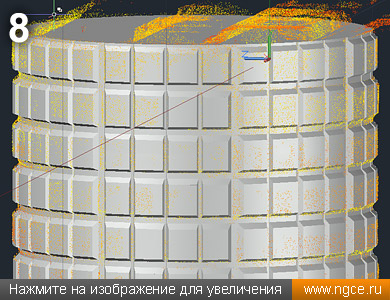

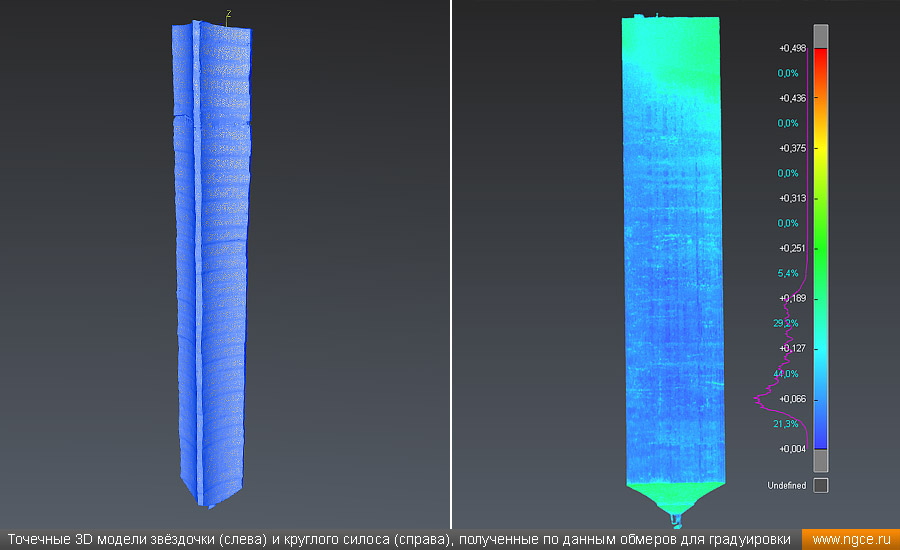

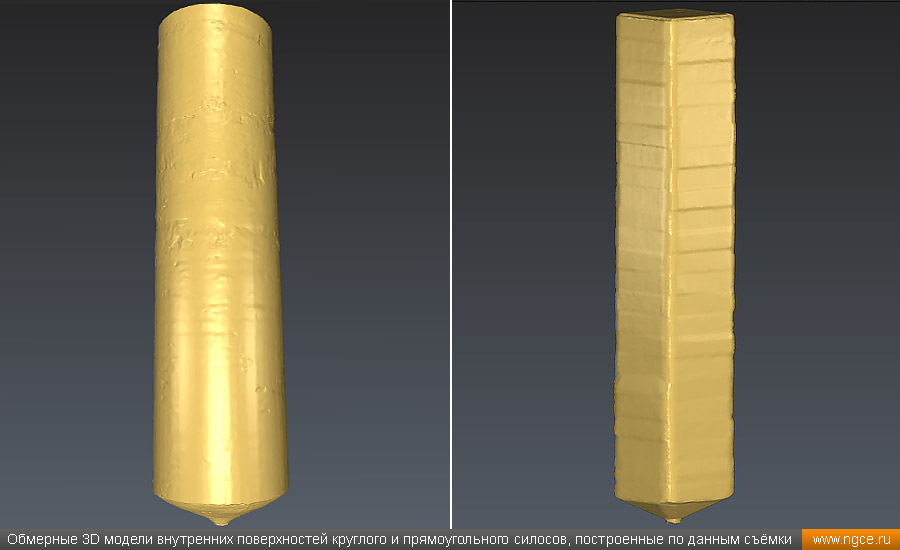

Наши специалисты произвели на объекте лазерное сканирование силосов и звёздочек (фото 2, 3, 4), сшили облака точек лазерного сканирования (фото 5), построили по данным выполненной съёмки точные обмерные 3D модели (фото 6, 7, 8) и затем составили калибровочные таблицы силосов и звёздочек.

Построение градуировочных таблиц силосов и определение объёмов хранения зерна

Градуировочные таблицы представляют собой значение объёма в зависимости от высоты ёмкости.

Благодаря выполненному 3D лазерному сканированию пустых и заполненных силосов мы построили градуировочные таблицы со значениями объёма на 1 см высоты для определения объёма путём замера этой высоты рулеткой.

При подсчёте объёма на 1 см считается значение вверх и вниз от плоскости, таким образом осуществляется контроль во избежание появления случайных ошибок. Верхняя часть трёхмерной модели соответствует верхней кромке люка, через который проводился замер. Следовательно, для определения объёма продукта в силосе достаточно измерить расстояние от кромки люка до продукта и затем посмотреть, какому объёму соответствует данное значение высоты в градуировочной таблице.

В отличие от жидкости, зерно занимает не строго горизонтальное положение в силосе, по этой причине форма насыпи в каждом силосе индивидуальна. Вывести единую формулу для определения объёма насыпей неправильной формы рулеткой с точностью до 0,5% невозможно, поэтому при определении объёма с помощью рулетки допуск, как правило, составляет 5%.

Мы же измерили объём продукции в силосах при помощи 3D лазерного сканера. Погрешность в определении объёма таким способом минимальна, так как и форма силоса, и форма насыпи передаются максимально подробно и затем отображаются в 3D моделях. Подсчёт объёма продукции таким методом позволяет добиться точности 0,25%.

Нарушение геометрии в старых силосах и его влияние на точность градуировки

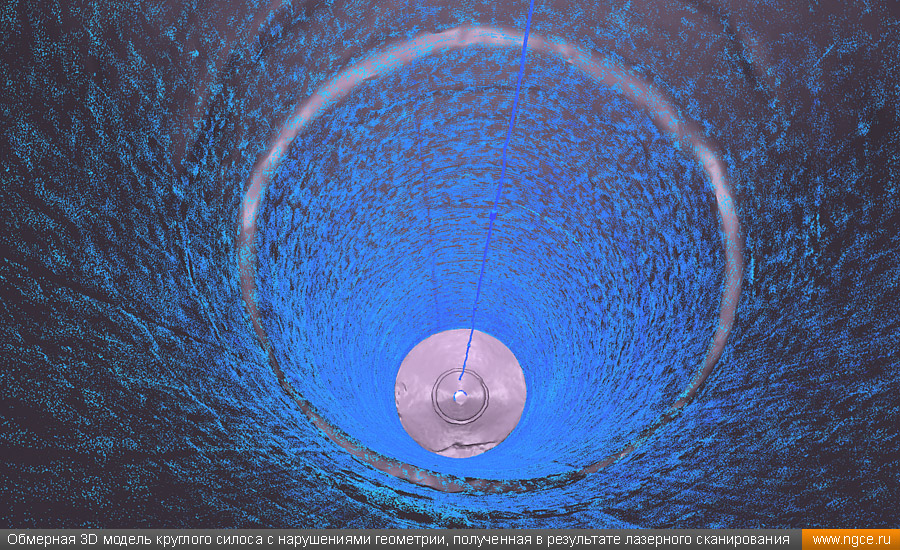

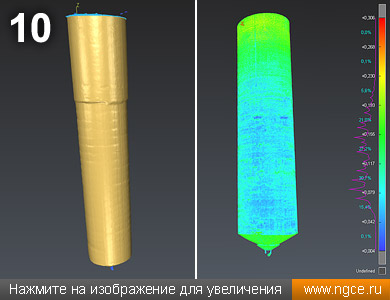

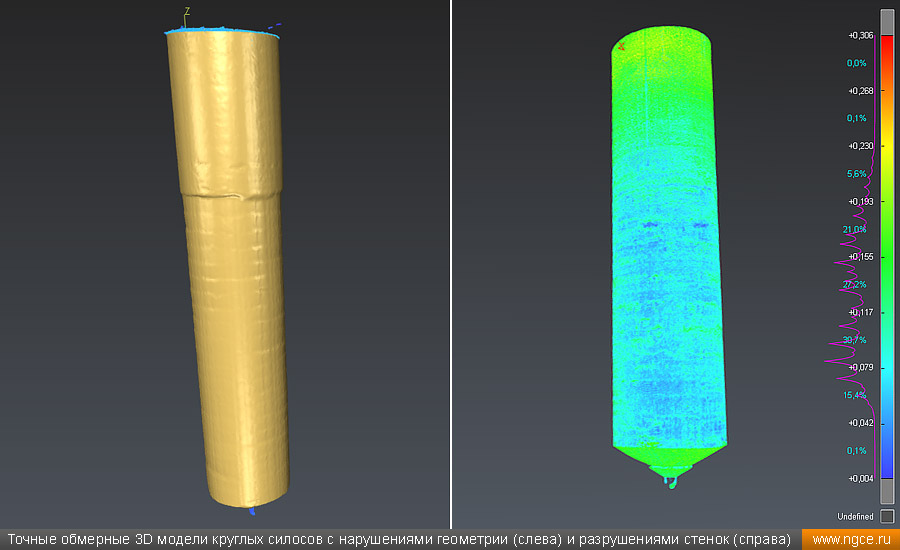

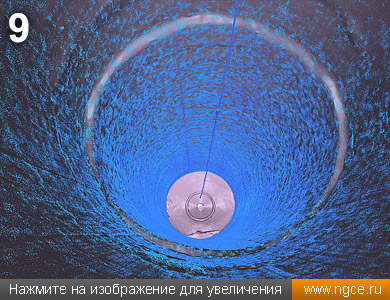

В процессе осуществления работ обнаружилось, что наше предположение о качестве индустриального строительства в 50–60-е годы было слишком оптимистичным. В нескольких силосах были явные нарушения геометрии, приводившие к изменению объёма более чем на 5% (фото 9, 10).

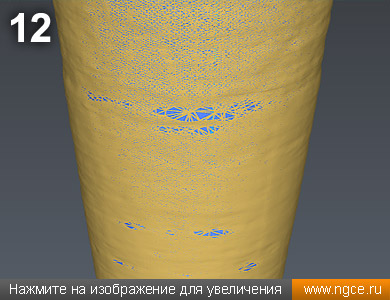

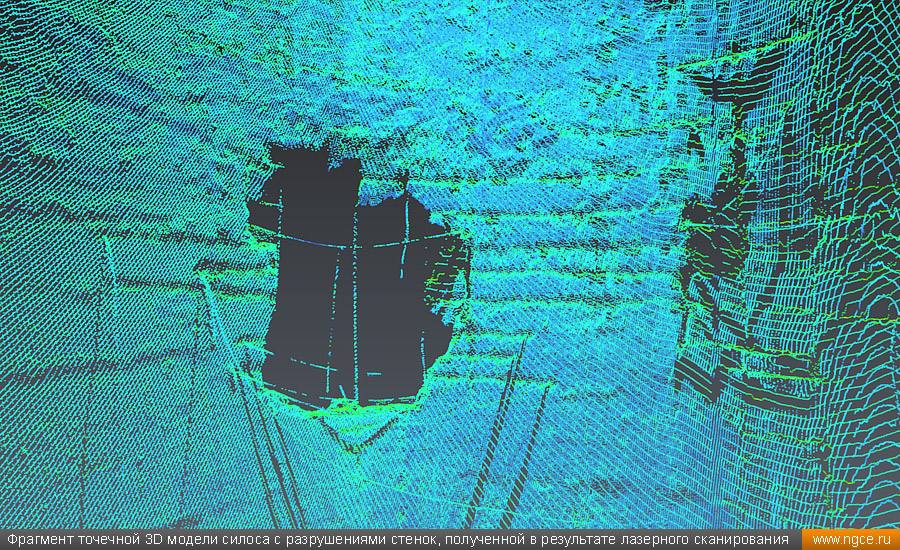

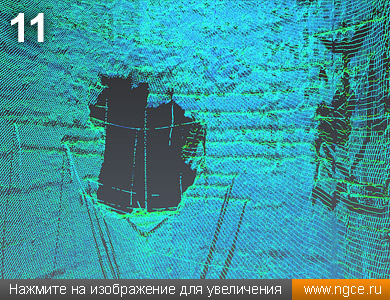

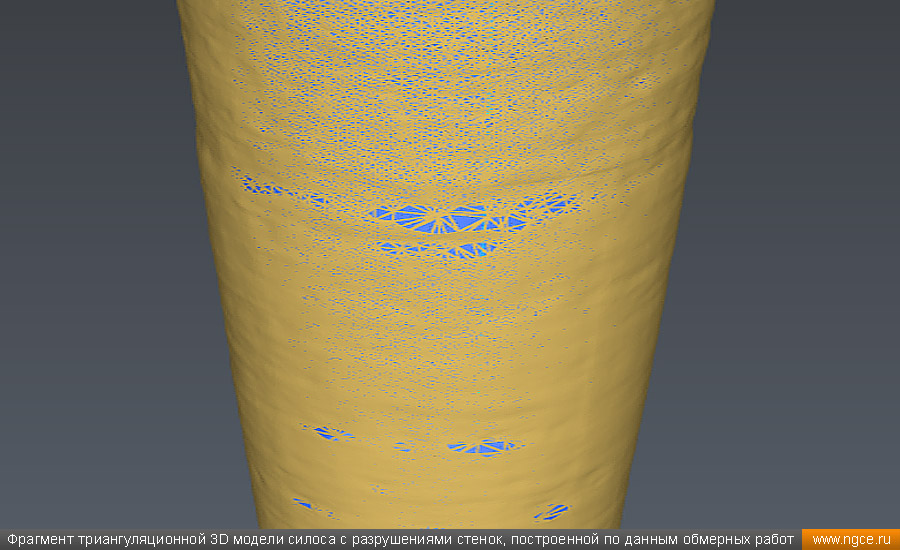

Дополнительно в ряде силосов нами были обнаружены также разрушения стенок, приводящее к перетоку зерна между силосами/звёздочками и, соответственно, к снижению точности градуировочных таблиц (фото 11, 12).

В результате по согласованию с Заказчиком нами было принято решение на силосах постройки 40-х–70-х годов XX века перед началом выборочного лазерного сканирования ёмкостей для хранения зерна производить визуальный осмотр всех ёмкостей через люки загрузки с целью определения видимых отклонений формы и наличия разрушения стенок силосов/звёздочек с целью первоочередного включения таких силосов в список на лазерное сканирование.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
