3D сканирование и моделирование деталей машин для реверс-инжиниринг

Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точных обмерных трёхмерных моделей деталей машин, представляющих собой лопатки бетономешалки, для целей их производства на территории России методом реверс-инжиниринга.

Компания, занимающаяся поставкой и ремонтом строительной техники, столкнулась с необходимостью организации производства деталей и узлов строительных машин. Имеющие очень простую конструкцию и изнашивающиеся очень быстро лопатки бетономешалок были выбраны нашим Заказчиком для получения первого срочного опыта реверс-инжиниринга.

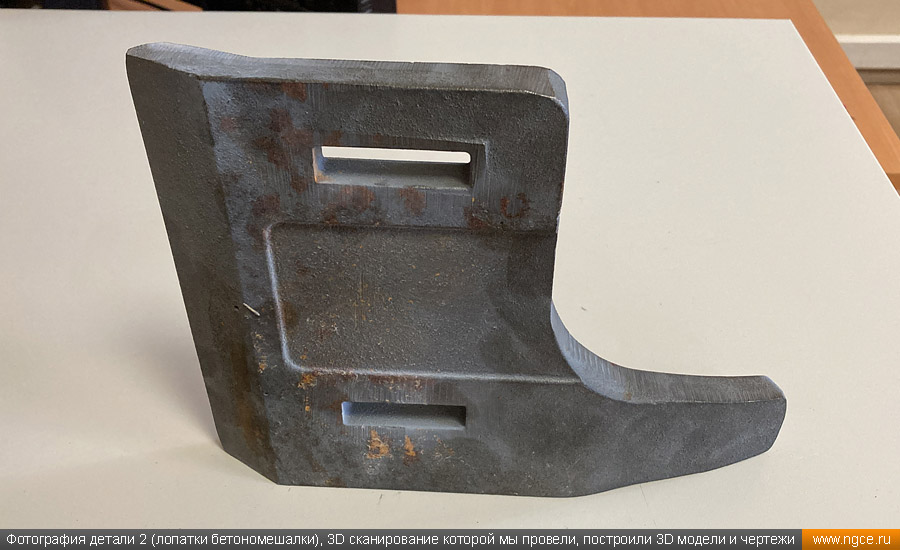

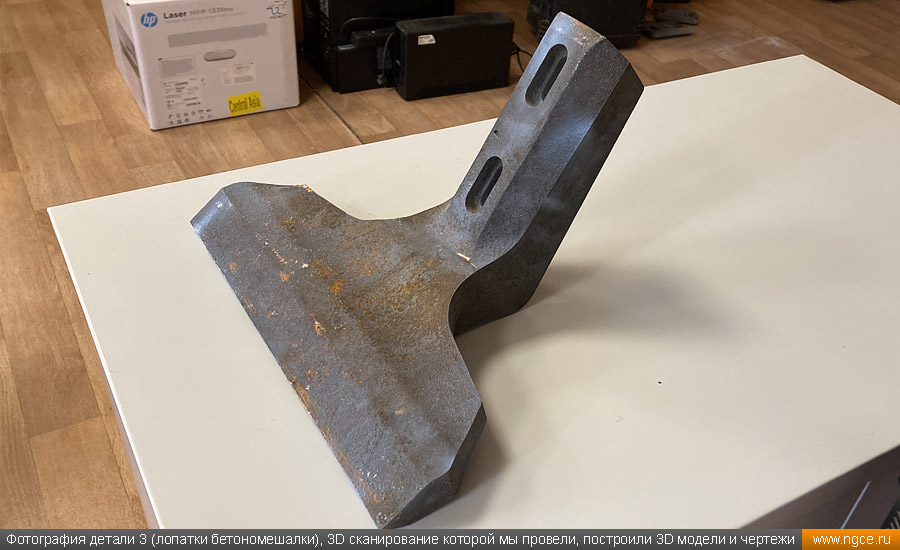

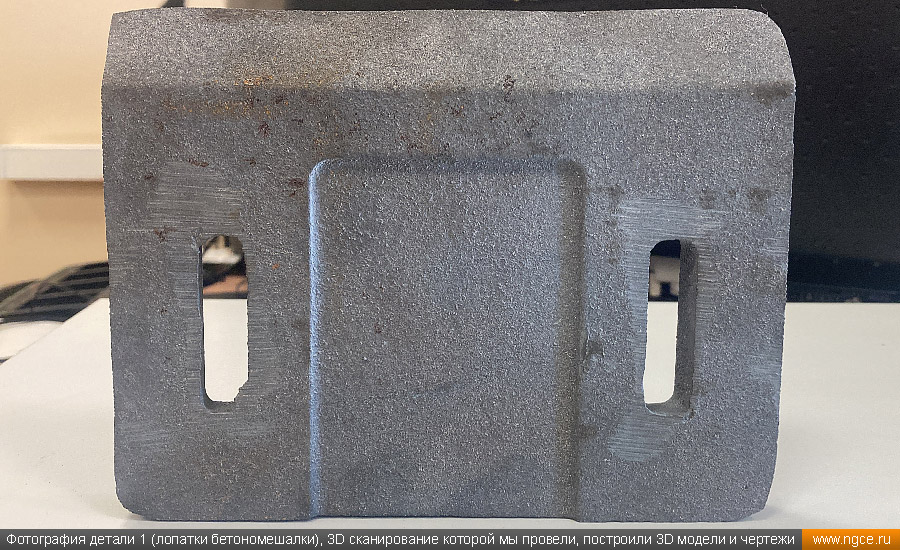

Заказчики обратились к нам с задачей выполнить 3D сканирование и данным съёмки построить обмерные 3D модели и обмерные чертежи трёх видов лопаток бетономешалки (фото 1, 2, 3).

3D обмеры лопаток бетономешалки для целей реверс-инжиниринг

Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим производить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга). Впрочем, в данном случае настолько высокая точность была не особенно нужна, поскольку лопатки бетономешалки были изготовлены довольно грубо.

3D сканирование всех трёх видов лопаток бетономешалки было выполнено за несколько часов. Далее последовала стадия обработки, построения 3D моделей по данным обмеров и подготовка обмерных чертежей.

Построение 3D моделей деталей машин и подготовка обмерных чертежей

На стадии обработки наши специалисты затянули неизбежные при 3D сканировании тени и создали исходную модель в формате STL. Далее в полном соответствии с исходной 3D моделью в формате STL была построена твердотельная 3D модель в формате STL.

В соответствии с подробным техническим заданием, предоставленным Заказчиком работ, по данным обмеров нашим специалистам было необходимо построить триангуляционные 3D модели деталей в формате STL и твердотельные 3D модели деталей в формате STP, а также подготовить комплекты обмерных чертежей в формате DWG (AutoCAD).

Уже через два дня после выполнения 3D сканирования нами было подготовлено:

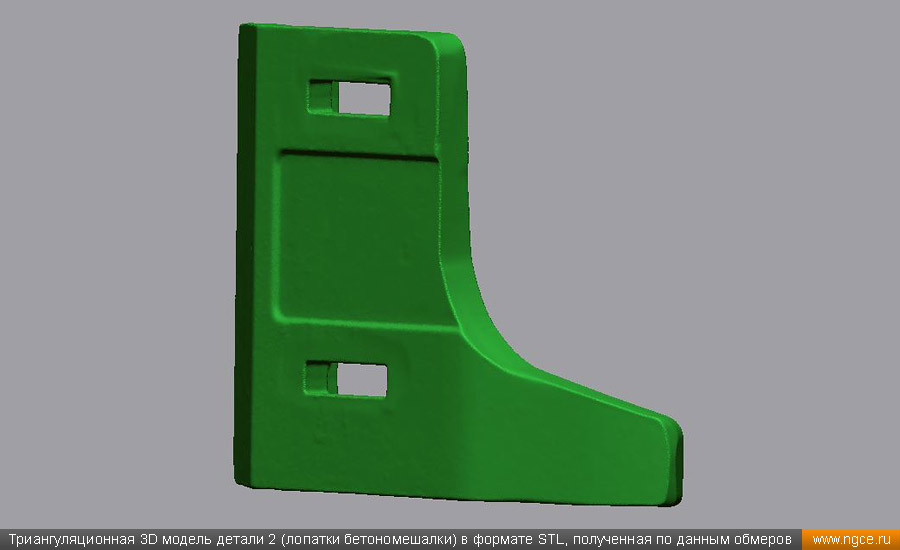

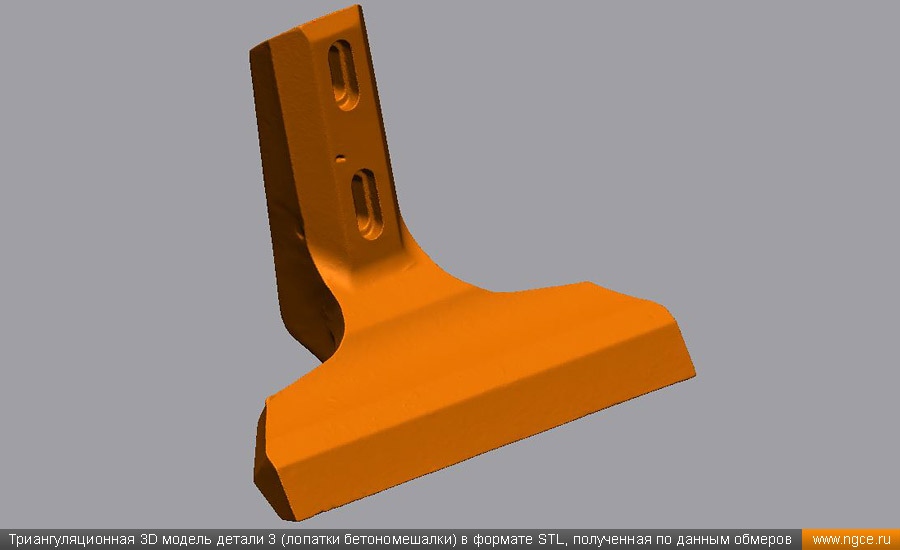

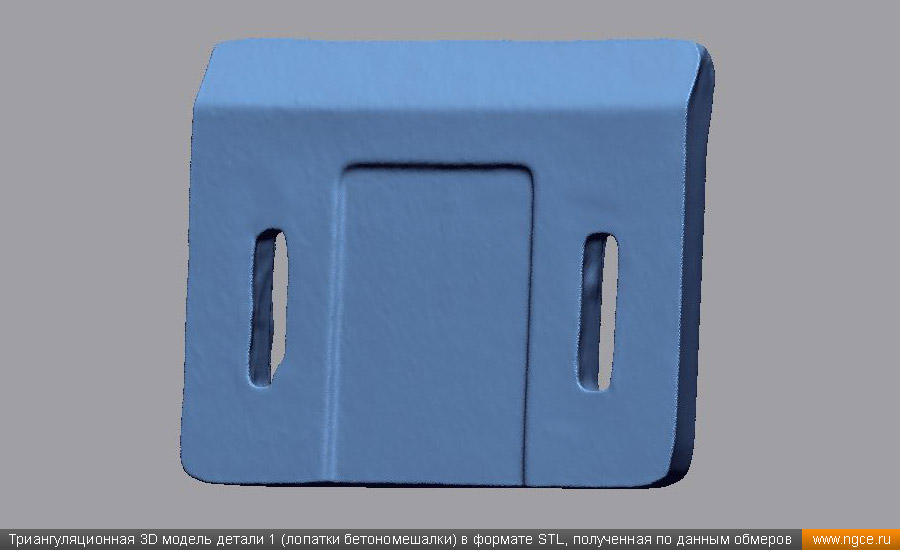

— обмерные триангуляционные 3D модели лопаток в формате STL (фото 4, 5, 6);

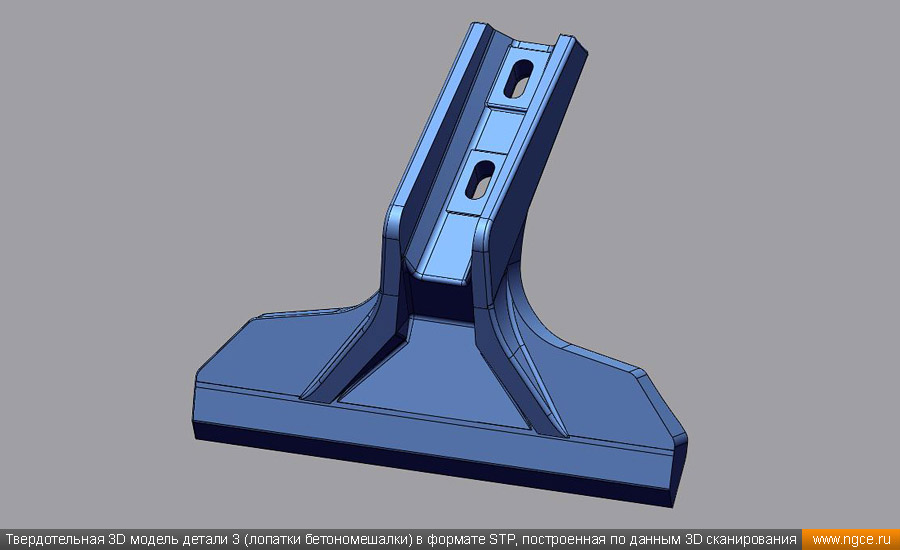

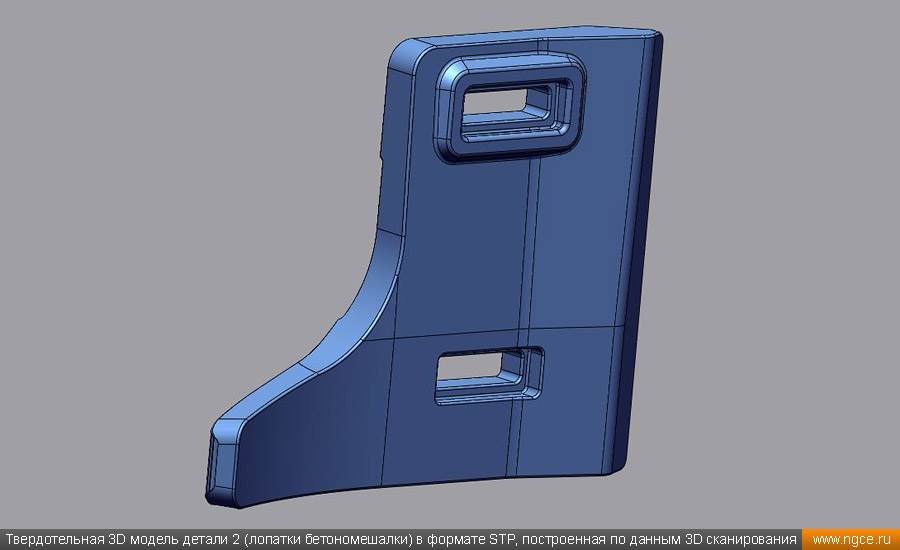

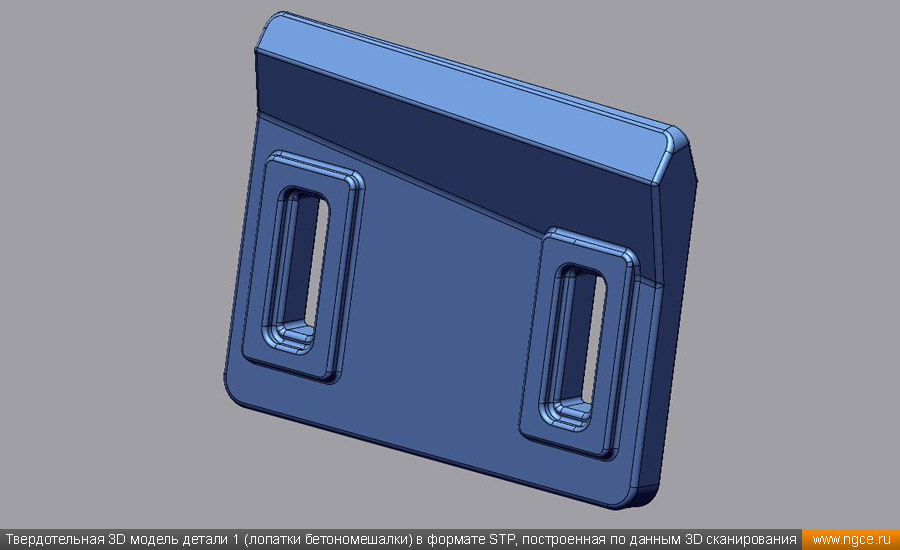

— обмерные твердотельные 3D модели лопаток в формате STP (фото 7, 8, 9);

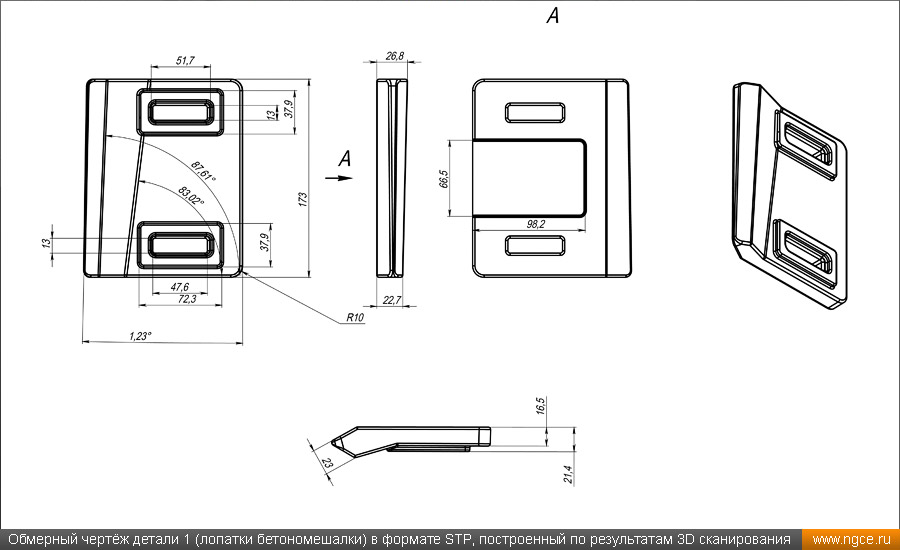

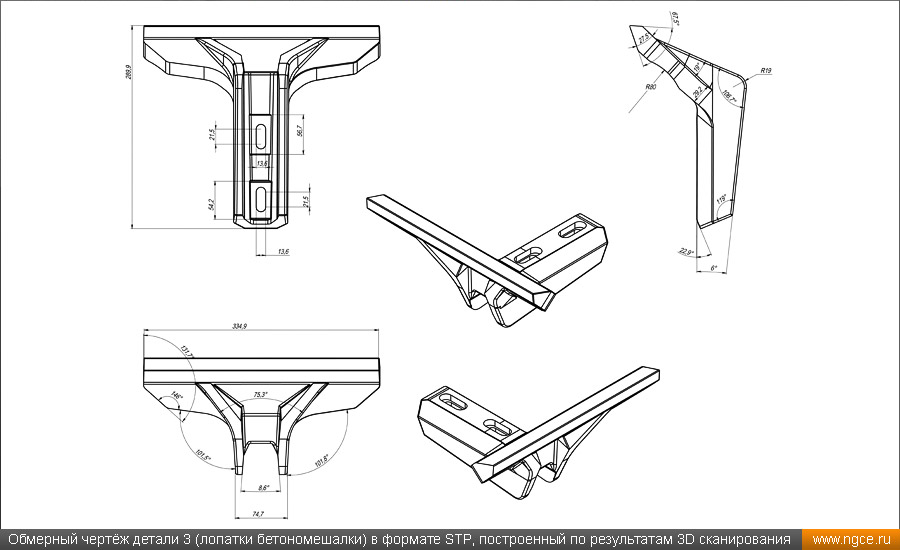

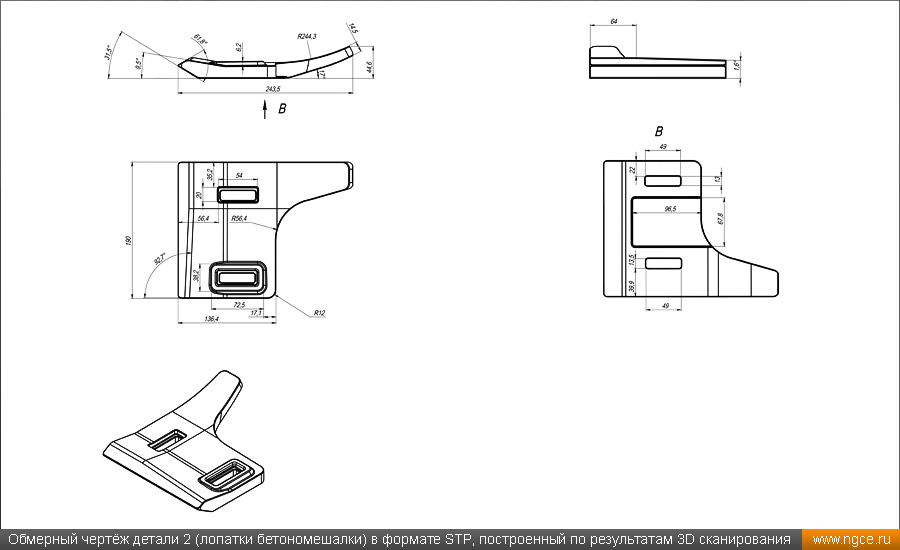

— комплекты обмерных чертежей в формате DWG (фото 10, 11, 12).

Именно такой набор итоговых материалов обычно и требуют квалифицированные Заказчики.

Обмерные 3D модели и обмерные чертежи деталей машин

Обмерные триангуляционные 3D модели деталей в формате STL:

Обмерные твердотельные 3D модели деталей в формате STP:

Обмерные чертежи деталей в формате DWG:

Если вы хотите подробнее ознакомиться с итоговыми обмерными чертежами лопаток бетономешалки, построенными по данным 3D сканирования, вы можете скачать представленные ниже файлы чертежей в формате PDF:

— обмерный чертёж детали 1 (лопатка бетономешалки);
— обмерный чертёж детали 2 (лопатка бетономешалки);
— обмерный чертёж детали 3 (лопатка бетономешалки).

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
