Измерение объёмов хранения песка на площадке на берегу Волги для аудита

Инженерное предприятие «НГКИ» выполнило проект по точному измерению объёмов хранения песка на площадке на берегу Волги для целей аудита и фиксации стоимости закупленного объёма.

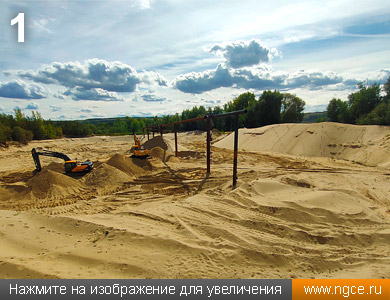

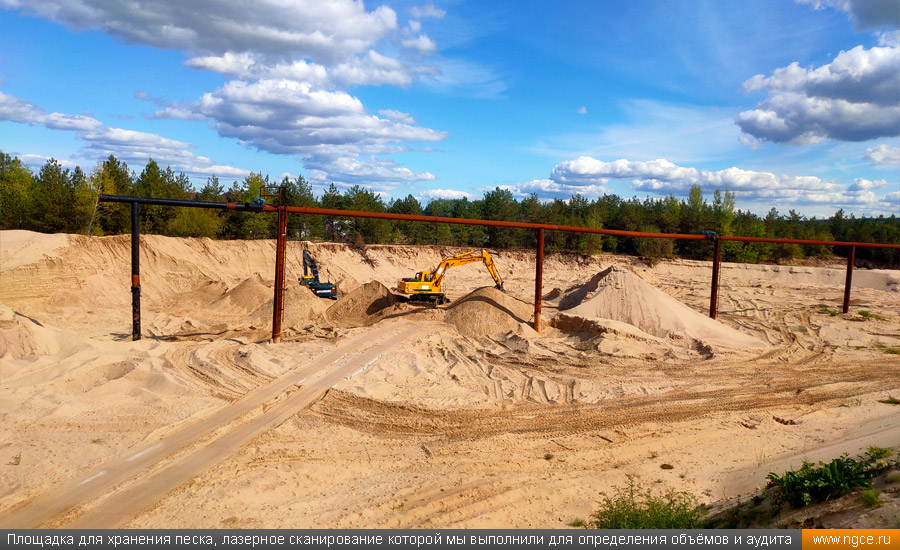

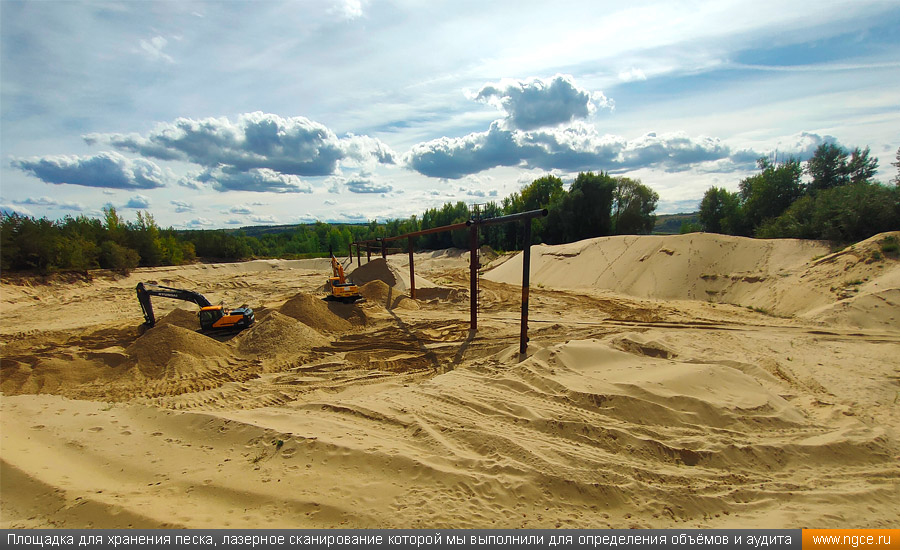

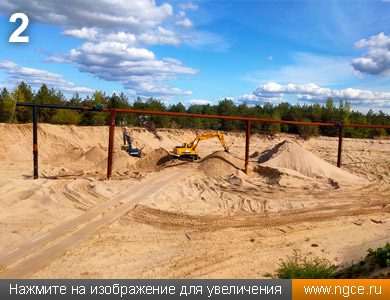

Завод по производству строительных материалов в одном из городов Поволжья выкупил большой участок, который первоначально использовался как песчаный карьер, а в последнее время применялся для складирования песка, намываемого на берегах Волги (фото 1, 2). Для оценки объёмов хранения песка на момент приобретения участка представители завода пригласили специалистов нашей компании, поскольку мы имеем богатый многолетний опыт выполнения подобных работ.

Лазерное сканирование куч песка для целей определения объёмов хранения

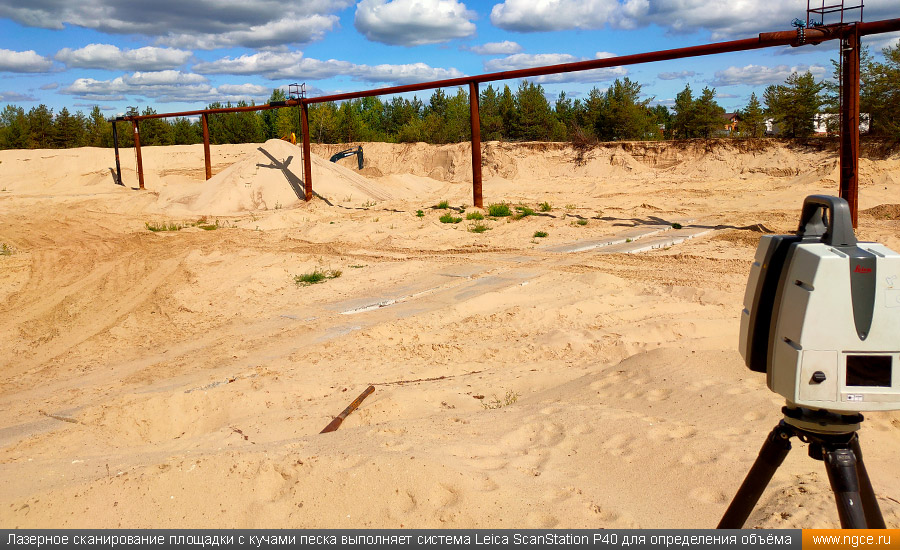

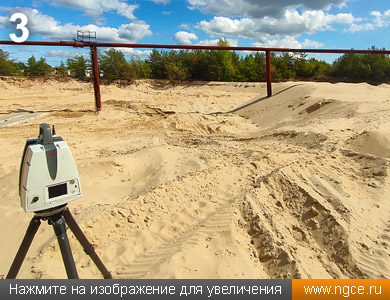

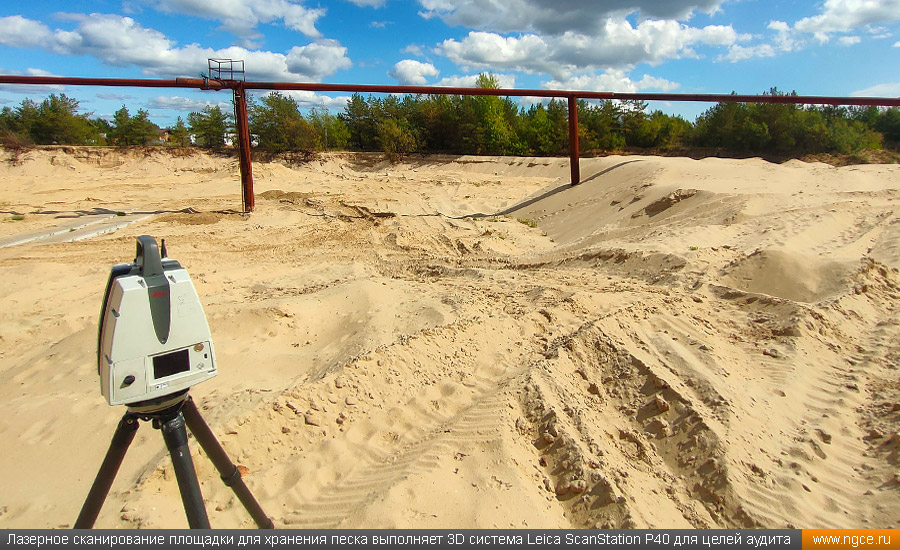

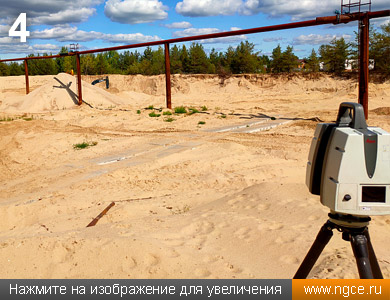

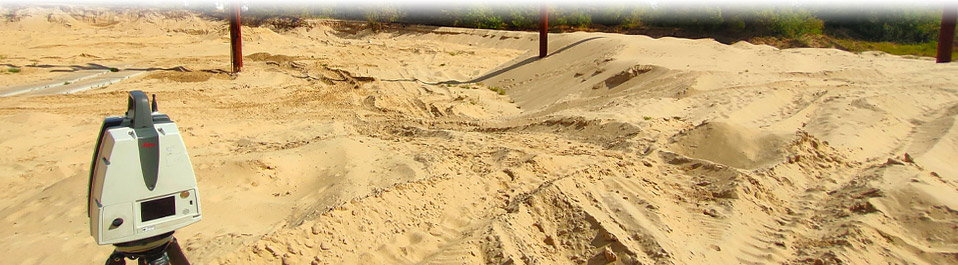

Обмерные работы на данном объекте были произведены методом лазерного сканирования при помощи 3D системы Leica ScanStation P40 (фото 3, 4).

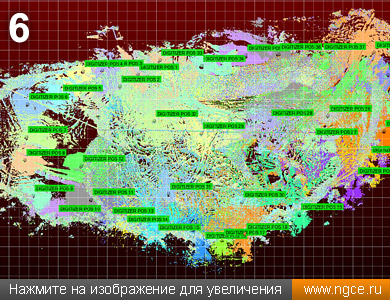

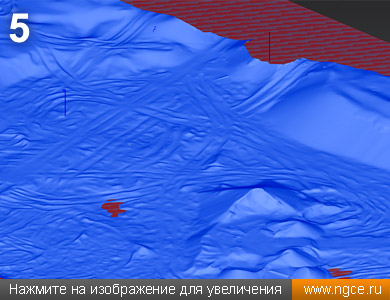

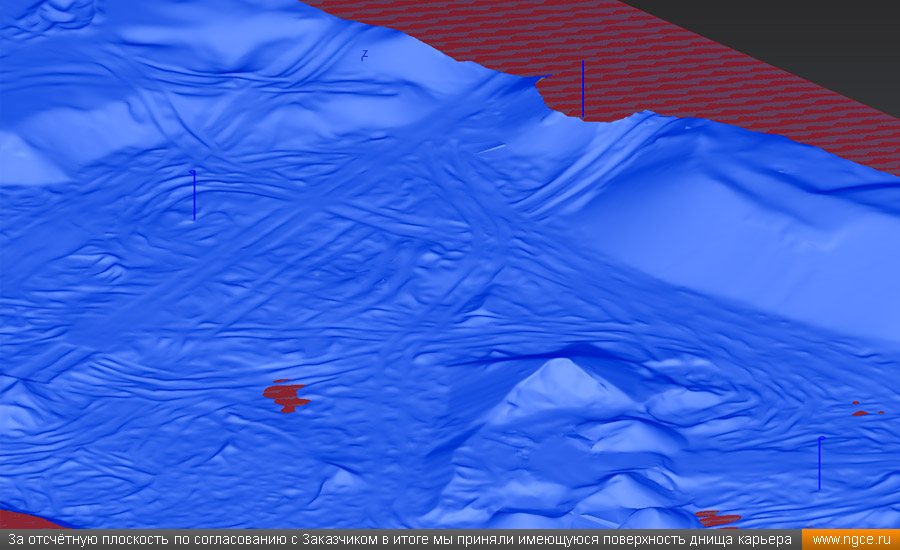

Поскольку ранее эта площадка использовалась как песчаный карьер, у нас сразу же встал вопрос фиксации отсчётной плоскости и границ площадки, поскольку кучи песка с барж находились ещё и у стенок бывшего карьера. За отсчётную плоскость по согласованию с Заказчиком в итоге мы приняли имеющуюся поверхность днища карьера (фото 5, 6). Лазерное сканирование было выполнено нашими специалистами за один рабочий день.

Определение объёмов песка на складе по данным лазерного сканирования

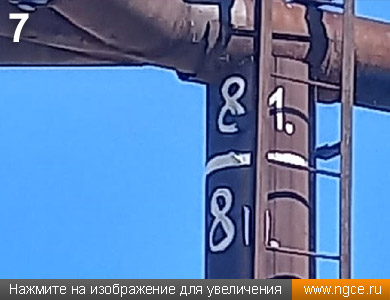

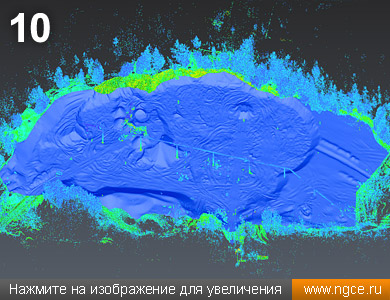

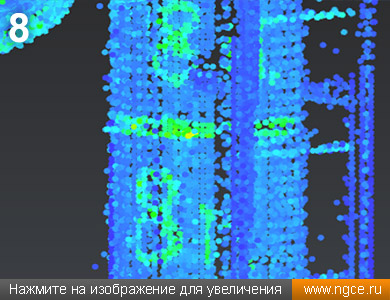

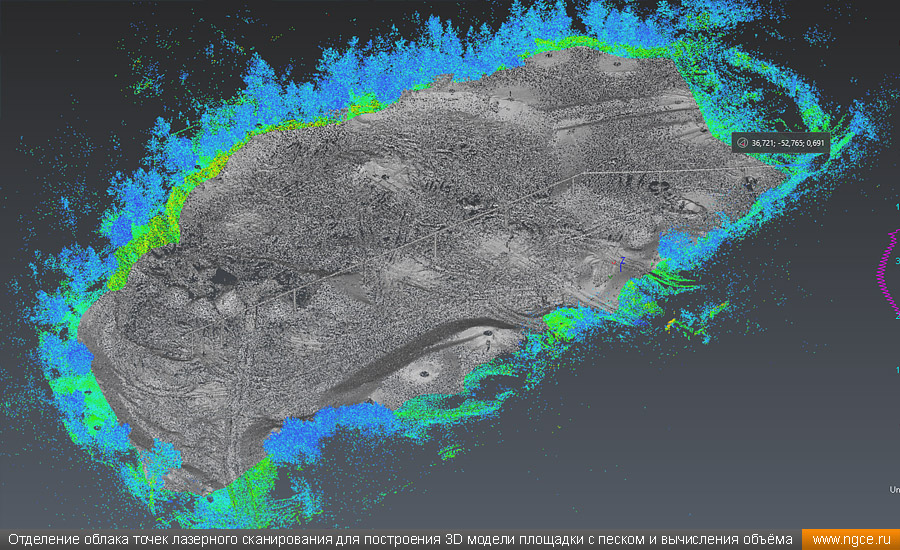

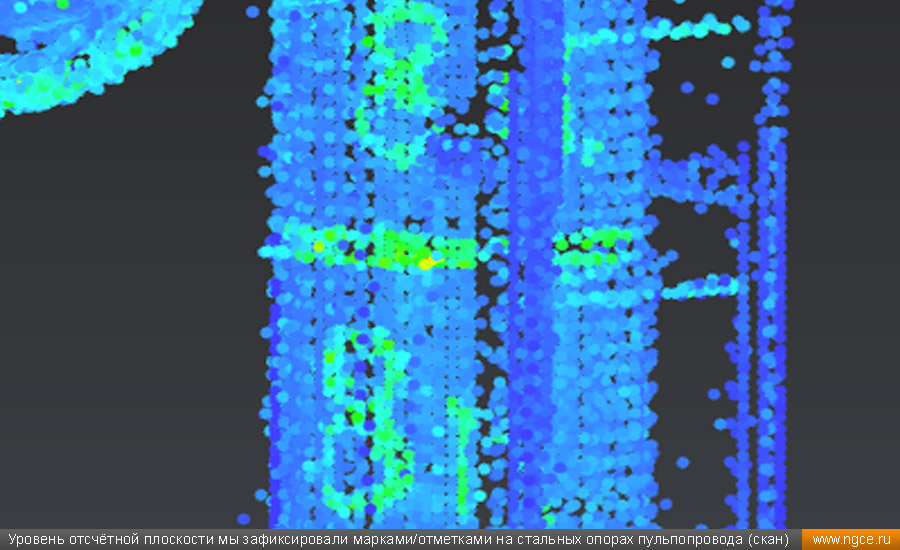

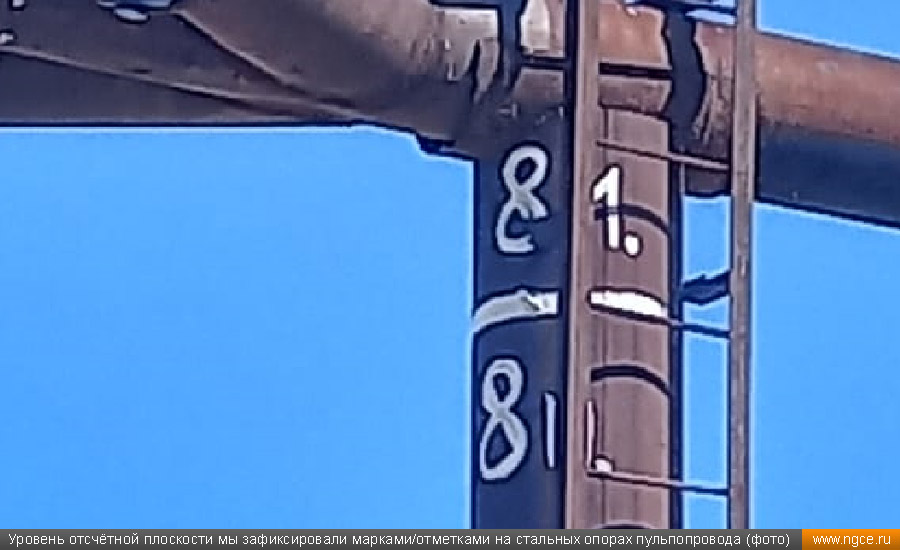

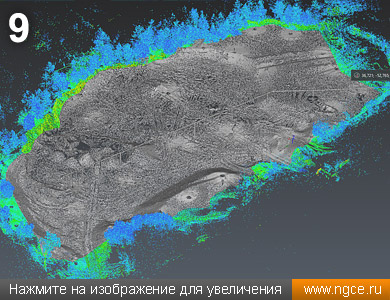

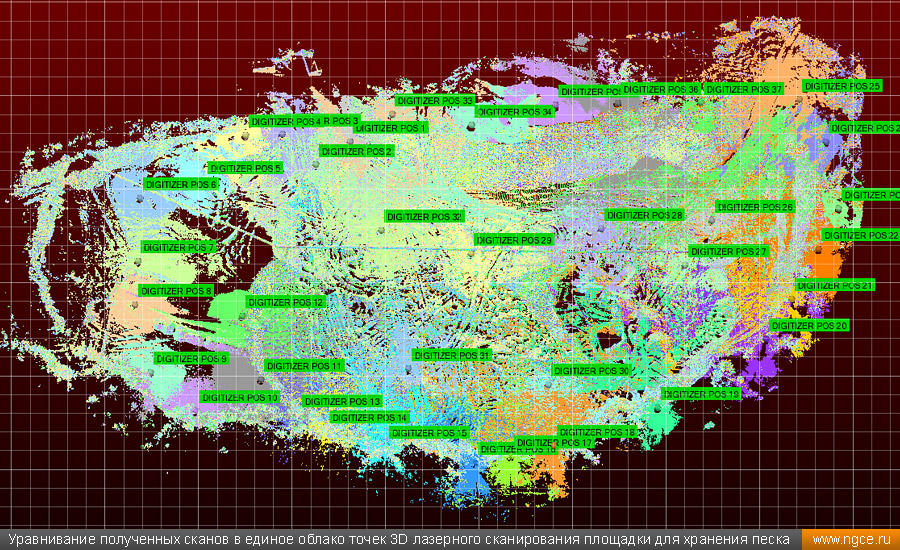

Уровень отсчётной плоскости мы зафиксировали марками/отметками на стальных опорах пульпопровода (фото 7, 8) и на опорах освещения по границе карьера. В качестве границ площадки приняли естественные границы бывшего карьера (фото 9). В процессе 3D лазерного сканирования площадка была отсканирована полностью, включая края карьера и марки уровня отсчётной плоскости (фото 10).

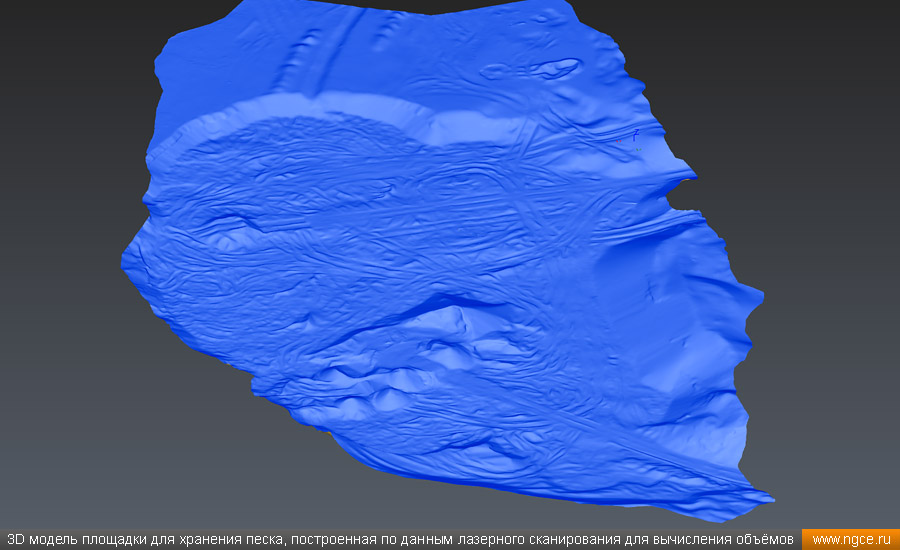

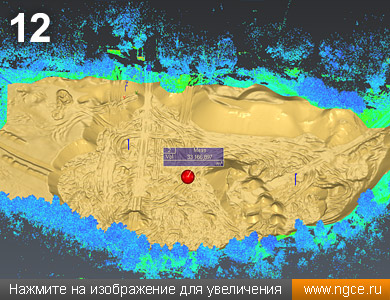

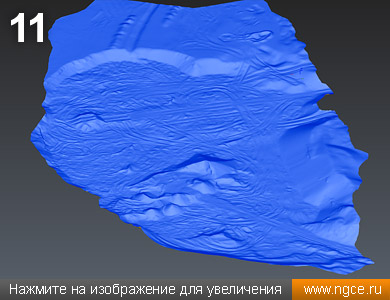

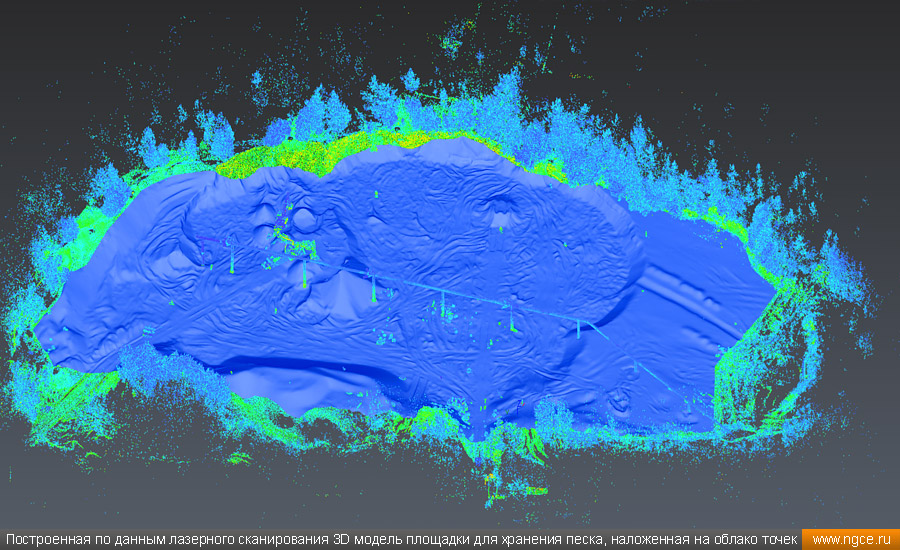

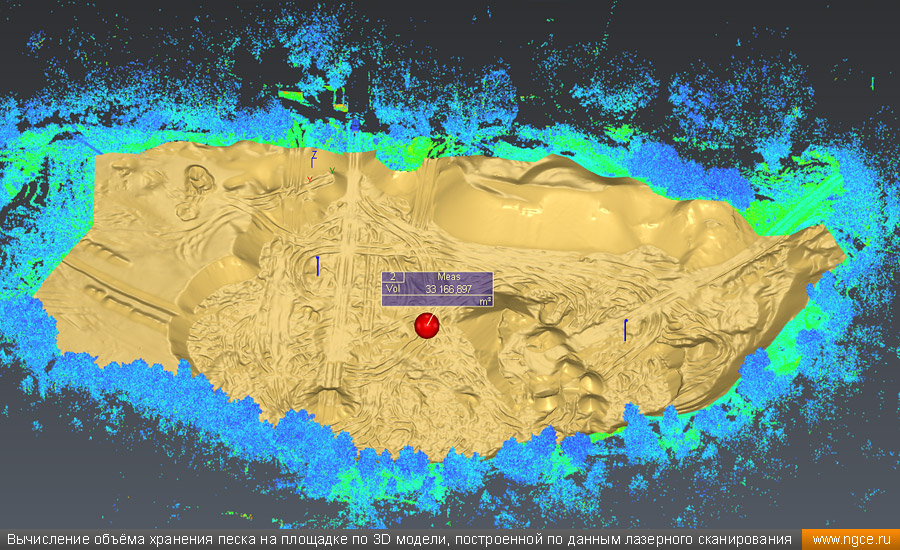

На камеральном этапе по данным лазерного сканирования нашими специалистами была построена точная обмерная 3D модель площадки с кучами песка и выполнен подсчёт объёмов. В итоге мы вычислили объёмы песка (фото 11, 12) в согласованных границах площадки для принятой отсчётной плоскости. Кроме того, сохранив сканы первой съёмки, мы получили исходную точечную модель площадки, которая позволит нам в дальнейшем осуществлять мониторинг изменения объёмов хранения песка.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
