3D сканирование и моделирование детали для целей реверс-инжиниринг

Специалистами инженерной компании «НГКИ» оперативно выполнен проект по 3D сканированию и созданию точных обмерных трёхмерных моделей, а также построению обмерного чертежа детали, представляющей собой формующий ролик для изготовления металлической рубашки кабеля. Эти работы были проведены нами для целей организации производства данной детали на территории России методом реверс-инжиниринга.

Хорошо известная гибкая металлическая рубашка, защищающая кабель от механических повреждений, производится на гибочных станках из металлической полосы. Профиль полосы, обеспечивающий надёжное и в то же время гибкое сцепление между витками металлической рубашки, формируется путём прокатывания изначально гладкой полосы между формующими роликами, имеющими различный профиль. Естественно, в процессе создания сложного профиля довольно прочной полосы ролики изнашиваются и требуют замены.

3D обмеры детали для целей реверс-инжиниринг

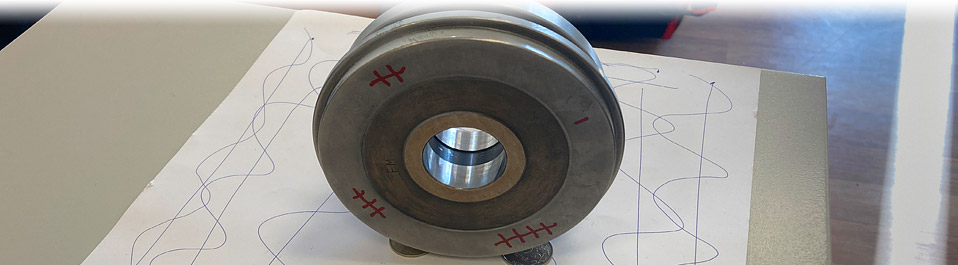

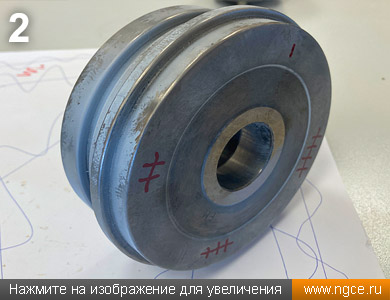

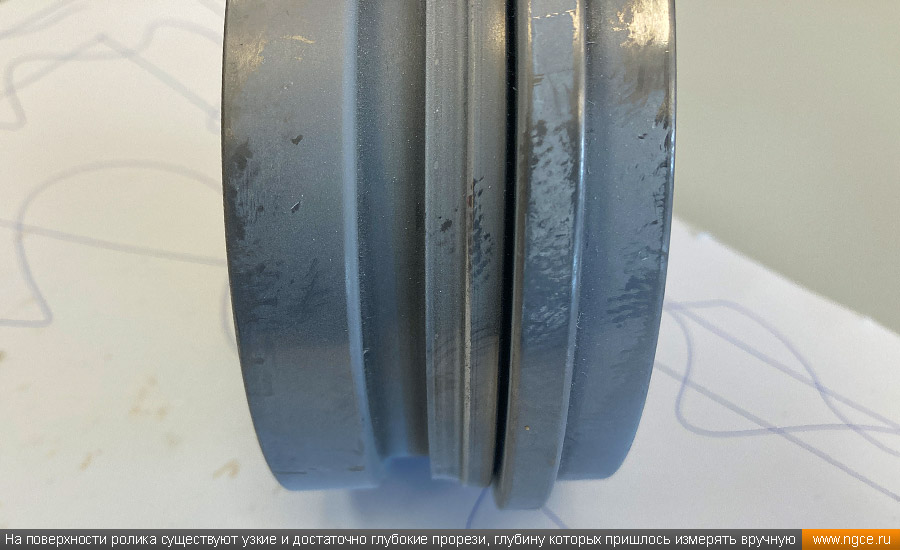

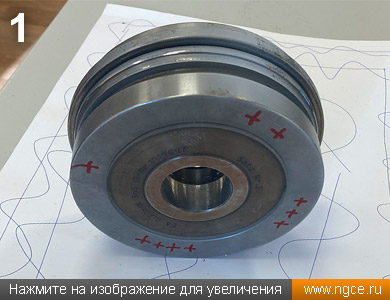

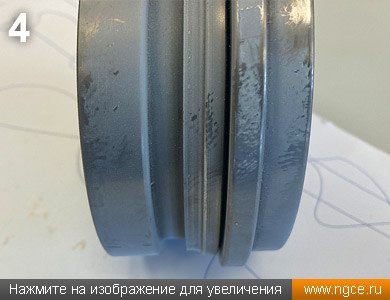

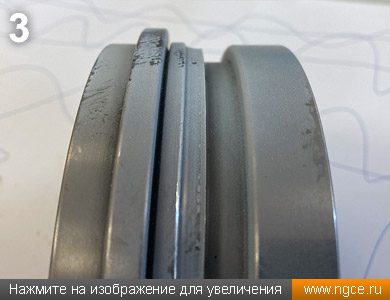

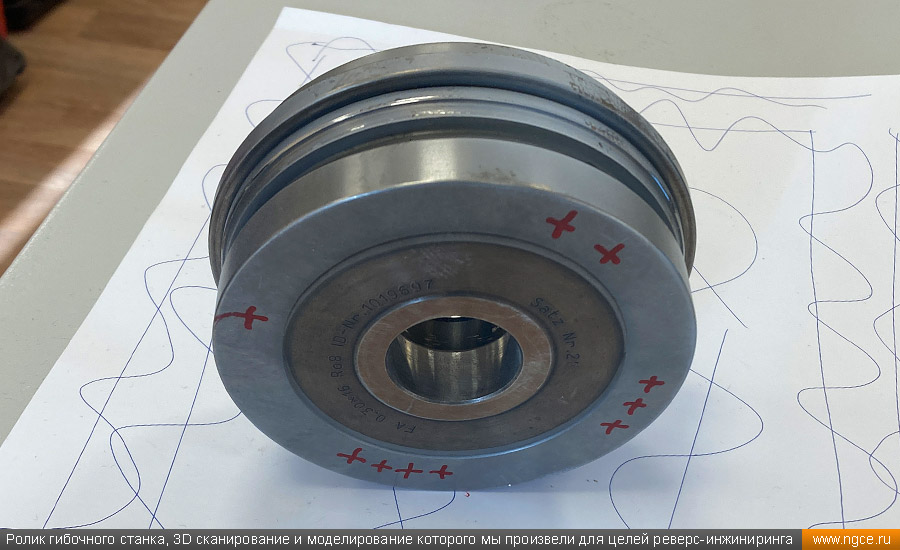

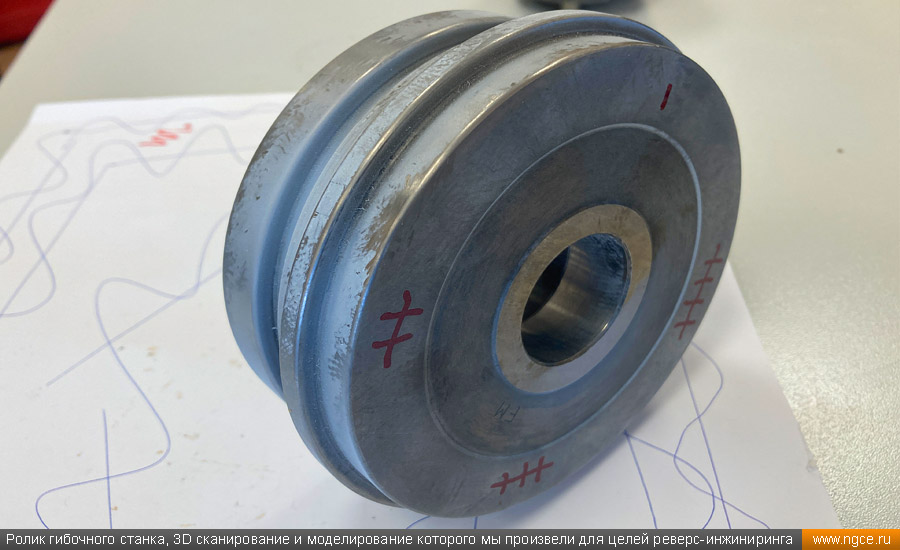

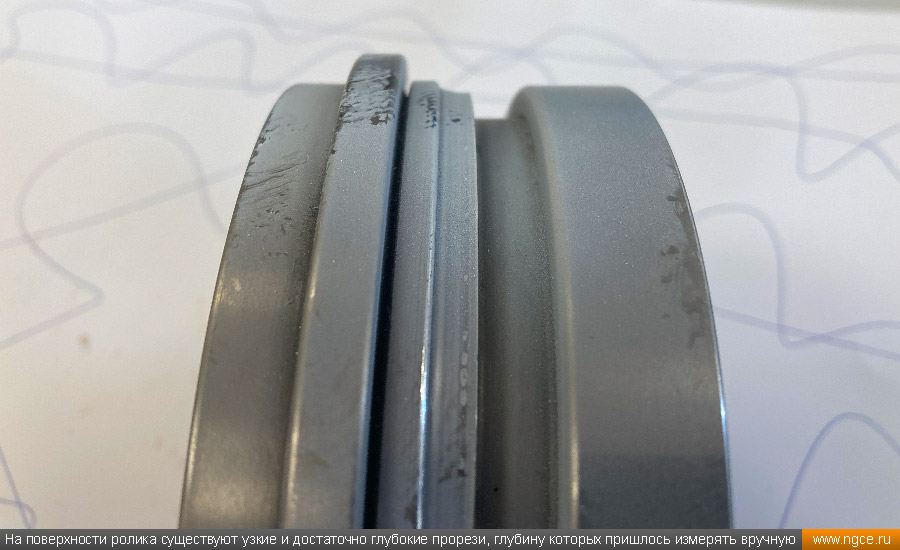

У нашего Заказчика возникла необходимость отказаться от импорта формующих роликов гибочного станка и быстро организовать самостоятельный выпуск таких же роликов, и он заказал нам обмерную 3D модель и обмерные чертежи ролика (фото 1, 2). На поверхности ролика существуют узкие и достаточно глубокие прорези (фото 3, 4) для изгибания края металлической полосы.

Невозможно обмерить эти прорези с помощью 3D сканера, поэтому в данном случае нам пришлось использовать две технологии обмеров детали:
— 3D сканирование поверхностей ролика, доступных для обмеров 3D сканером;
— измерение глубины прорезей вручную обычными щупами.

Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим проводить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга).

Обмерная 3D модель и обмерный чертёж детали

В соответствии с техническим заданием, предоставленным Заказчиком этих работ, по данным обмеров специалистами нашей компании были построены триангуляционная 3D модель детали в формате STL и твердотельная 3D модель детали в формате STP, а также подготовлен обмерный чертёж детали в формате DWG.

В результате выполненных работ нашими специалистами были созданы следующие материалы:

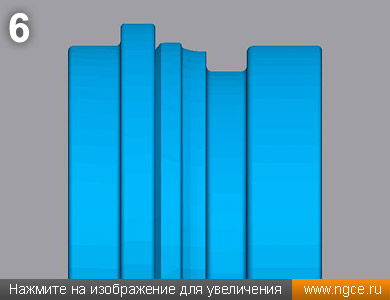

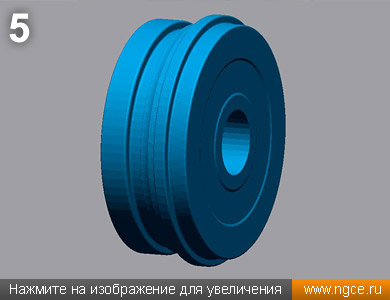

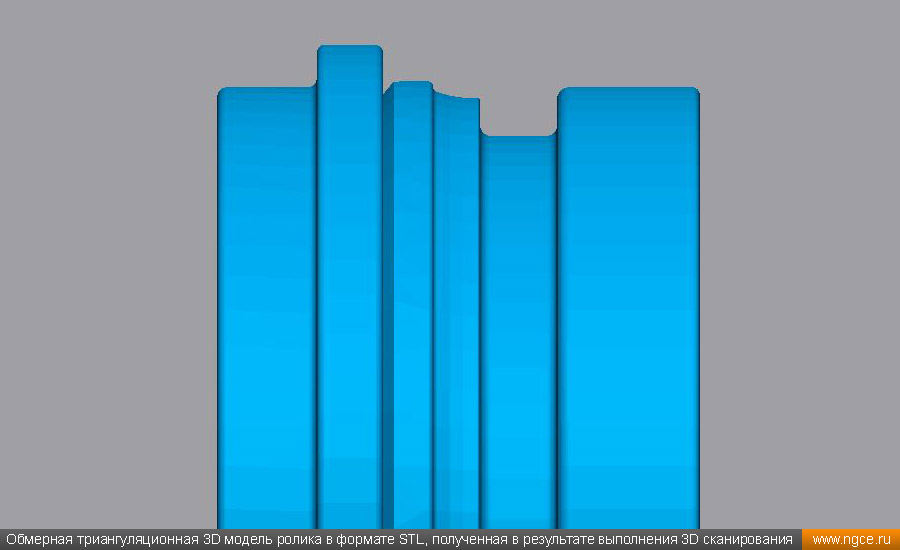

— по результатам 3D сканирования – модель в STL (фото 5, 6);

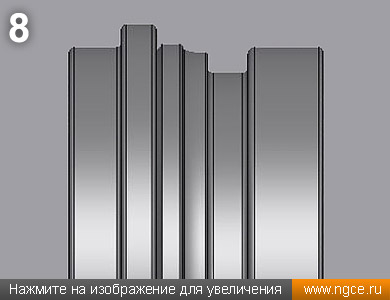

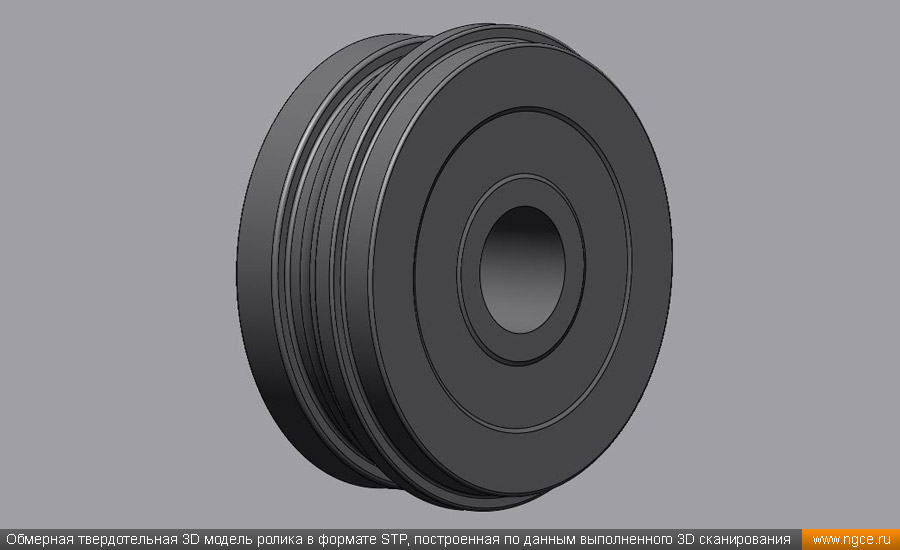

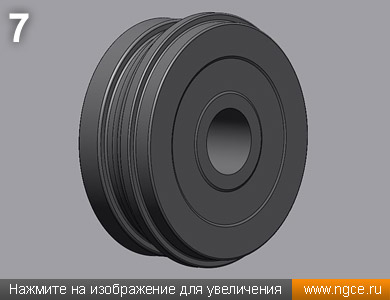

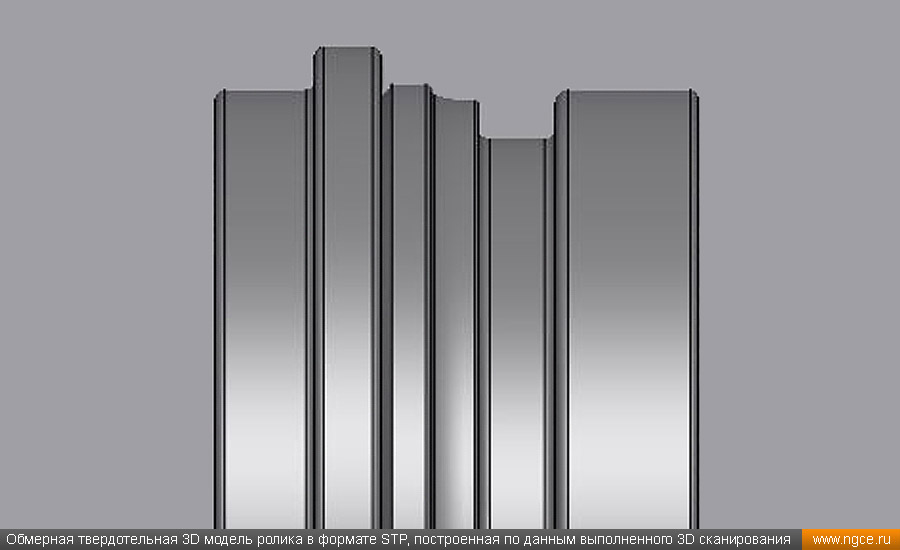

— по результатам чистки шумов сканирования и контроля поверхностей – модель в STP (фото 7, 8);
— коррекция модели в местах узких прорезей;

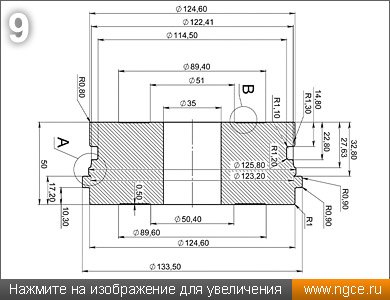

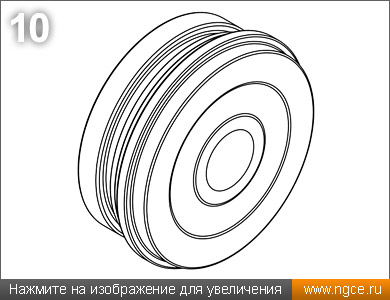

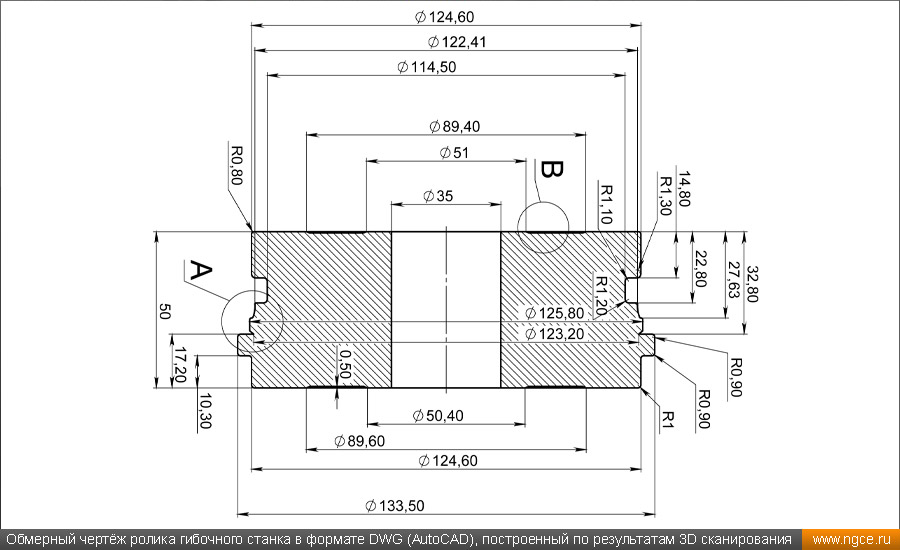

— построение обмерных чертежей в DWG (фото 9, 10).

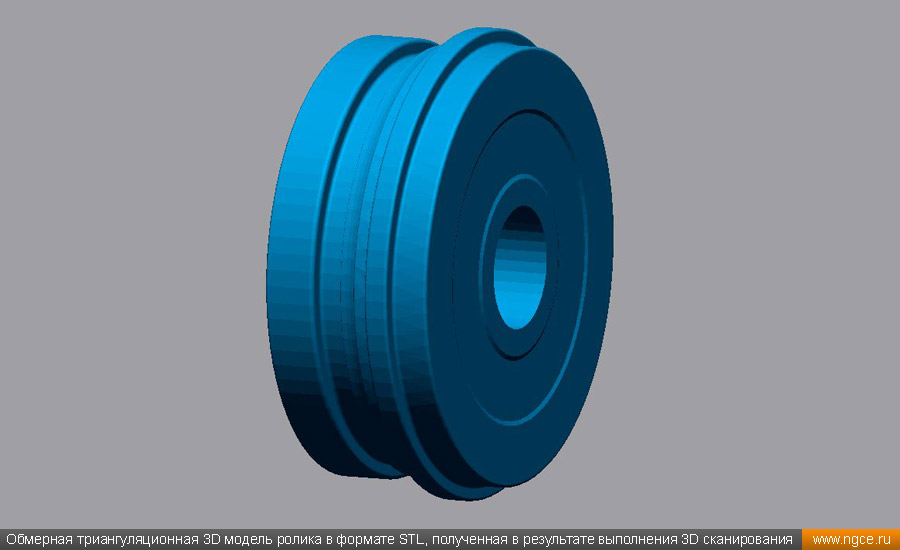

Обмерная триангуляционная 3D модель детали в формате STL:

Обмерная твердотельная 3D модель детали в формате STP:

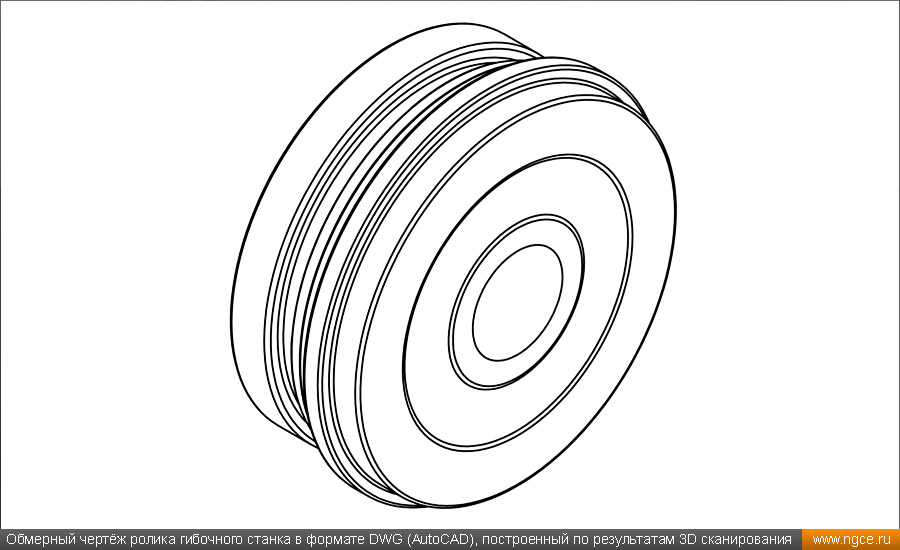

Обмерный чертёж детали в формате DWG:

Если вы хотите подробнее ознакомиться с итоговым обмерным чертежом формирующего ролика гибочного станка, построенным по данным 3D сканирования, вы можете скачать представленный ниже файл чертежа в формате PDF:

— обмерный чертёж детали (ролик гибочного станка).

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
