Лазерное сканирование Каскадной лестницы в Кисловодске для реставрации

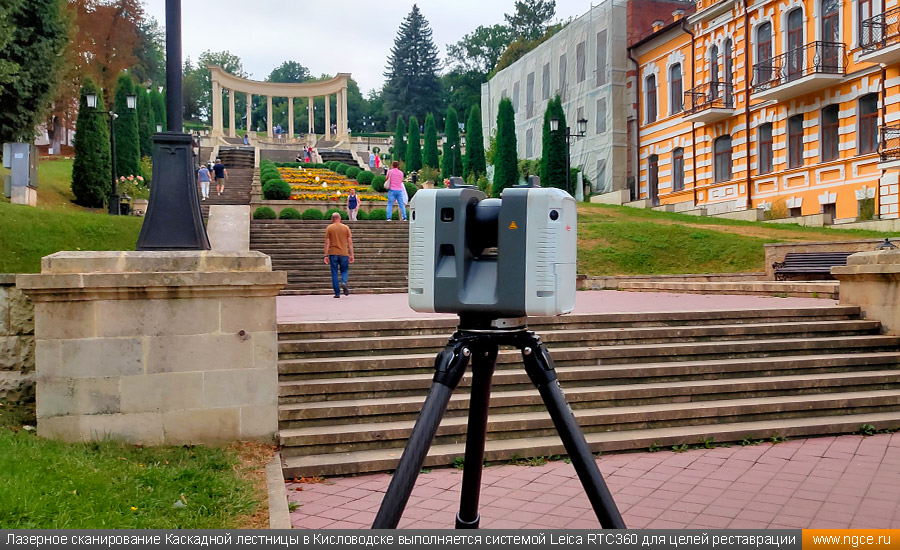

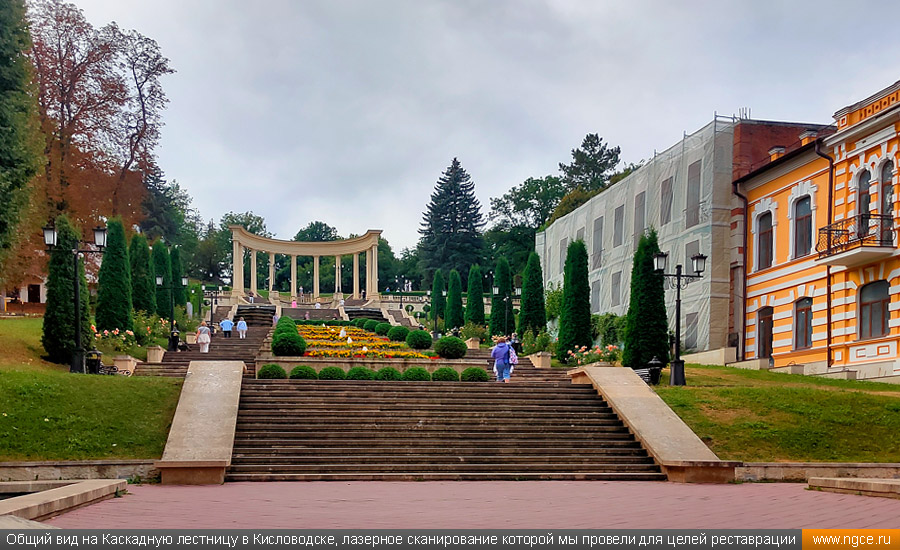

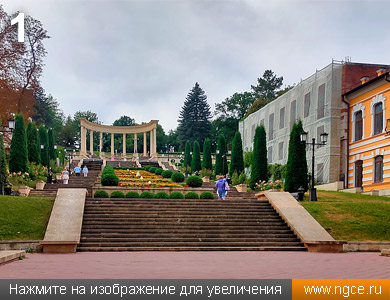

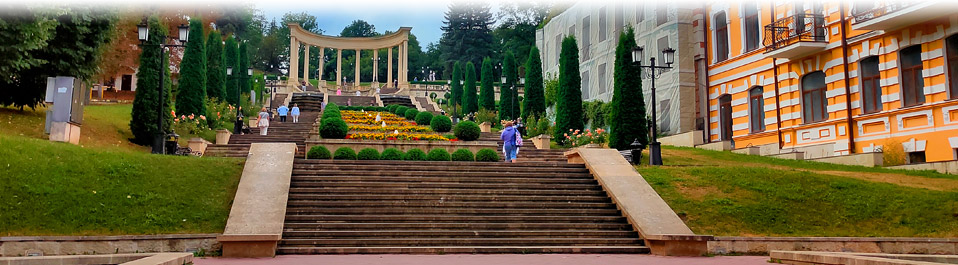

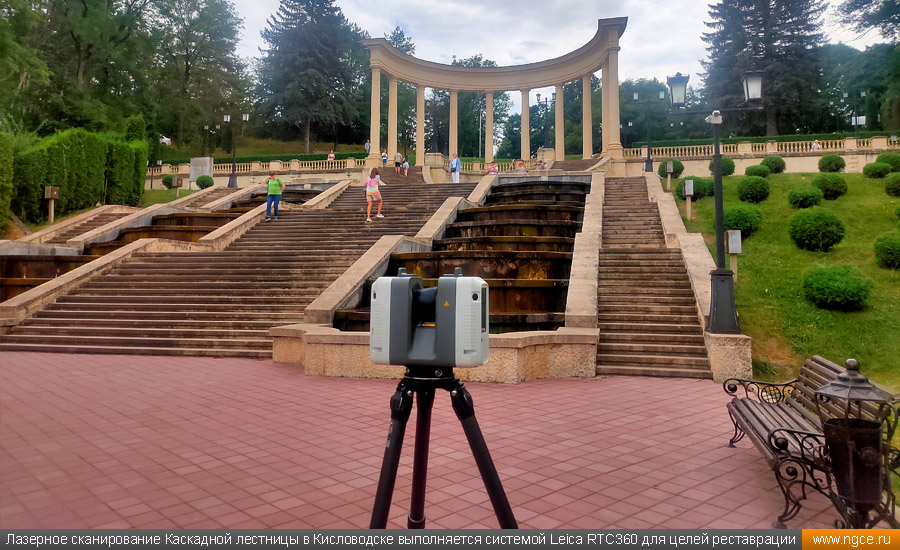

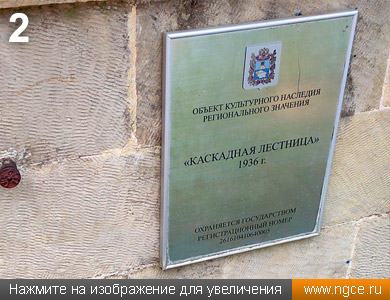

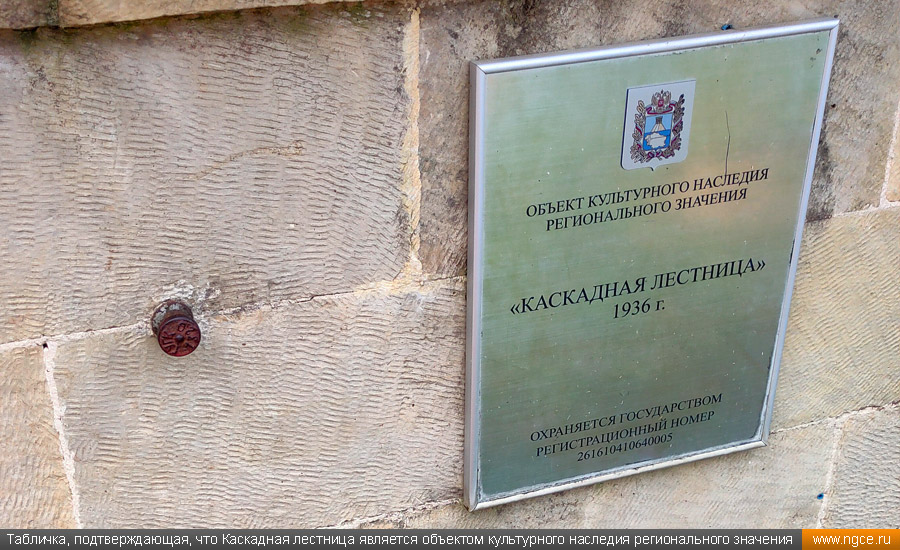

Специалисты инженерной компании «НГКИ» выполнили 3D обмеры знаменитой Каскадной лестницы в Кисловодске, которая является объектом культурного наследия времён СССР, для целей подготовки проекта её реставрации. Обмерные работы были проведены по технологии 3D лазерного сканирования при помощи системы Leica RTC360 по заказу реставрационной организации, ведущей проект по реставрации этой уникальной постройки 30-х годов XX века (фото 1, 2).

Краткая историческая справка о Каскадной лестнице в Кисловодске

Каскадная лестница — это уникальная постройка середины 30-х годов прошлого столетия, расположенная в верхней части Кисловодского национального парка, с северной стороны. Сам парк был заложен ещё в XIX веке, а спустя столетие власти задумались о расширении облагороженной территории, и именно тогда на ещё голых склонах горы Большое Седло высадили ясени, дубы, пихты, ели.

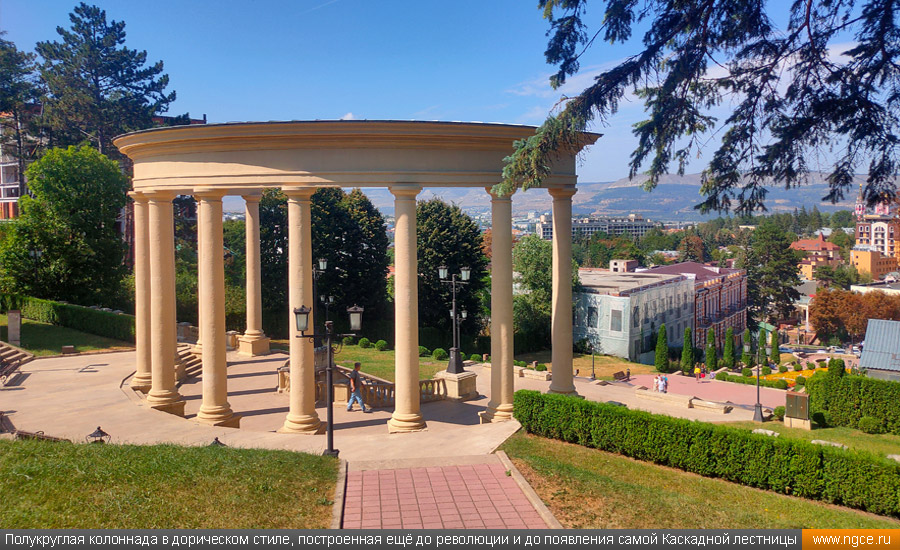

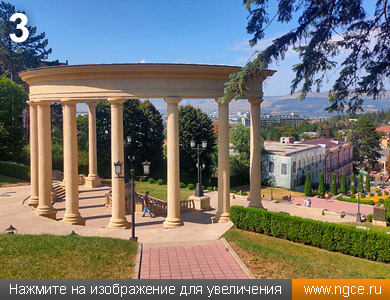

Лестница была возведена в 1934–1936 годах по проекту архитектора Любови Залесской, которая является одной из основателей советской школы ландшафтной архитектуры. Лестница насчитывает около 170 ступеней, в нижней её части лестничные марши с флангов обрамляют каскад фонтанов, вокруг чаш которых размещены яркие цветочные клумбы. В верхней части сооружения к двум боковым лестницам добавляется широкий центральный пролёт, здесь между лестничными маршами размещены капельные водопады. На верхней террасе находится центральный фонтан, который огибают две полукруглые лестницы, выводящие посетителей на смотровую площадку с двумя крыльями небольших аллей, очерченных балюстрадой и хвойными растениями. Венчает всю эту красоту полукруглая колоннада в дорическом стиле, построенная ещё до революции и до появления Каскадной лестницы (фото 3, 4). И тот факт, что колоннада выглядит абсолютно органичным и неотъемлемым элементом всего архитектурного ансамбля, — лишнее свидетельство мастерства Л.С. Залесской, К.А. Шевченко и их коллег, работавших над этим проектом.

Сооружение было выполнено из доломитного известняка, поэтому подвержено разрушениям, что и произошло в конце XX века. В девяностых и нулевых годах лестница была в упадке: ступени крошились, арматура ржавела, пересохшие бассейны и фонтаны были завалены мусором. В 2016 году произведена полная реставрация Каскадной лестницы. Символ Кисловодска, без изображения которого в советские годы не обходилась ни одна открытка или путеводитель по Кавказским Минеральным Водам, обрёл первозданный вид.

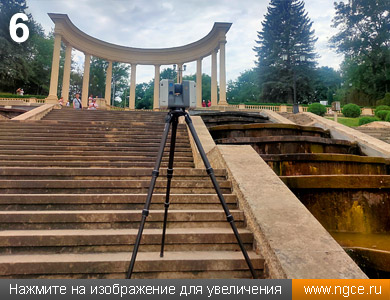

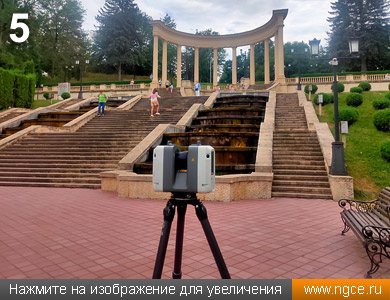

Однако вскоре выяснилось, что подрядчик, производивший ремонтные работы, похитил круглую сумму из бюджета, выделенного на закупку стройматериалов, заменив оговоренные материалы на более дешёвые. Тем не менее, пока на внешнем виде памятника это практически не сказалось: в сезон работают фонтаны, городские службы ухаживают за кустарниками и деревьями, и прогуляться здесь приятно как днем, так и в вечернее время. Так или иначе, проект новой реставрации Каскадной лестницы уже разрабатывается, и мы с удовольствием сделали свой вклад, произведя лазерное сканирование Каскадной лестницы для целей подготовки проекта реставрации (фото 5, 6).

3D обмеры Каскадной лестницы методом лазерного сканирования

По заданию организации, разрабатывающей проект реставрации знаменитой Каскадной лестницы в Кисловодске, мы выполнили лазерное сканирование этого знаменитого объекта культурного наследия времён СССР.

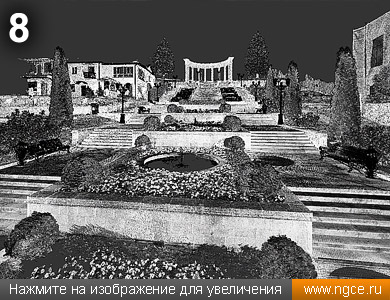

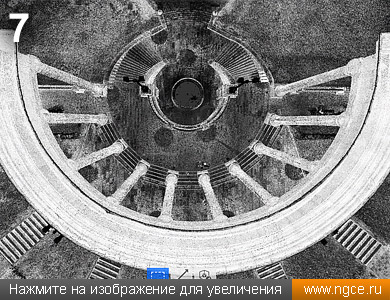

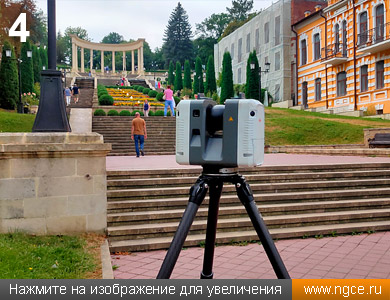

Каскадная лестница находится в очень красивом месте, но в то же время это место очень неудобное для лазерного сканирования, поскольку там очень много посетителей практически в любое время суток (фото 7, 8).

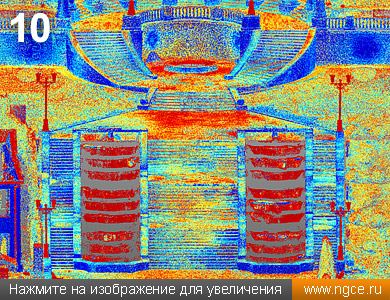

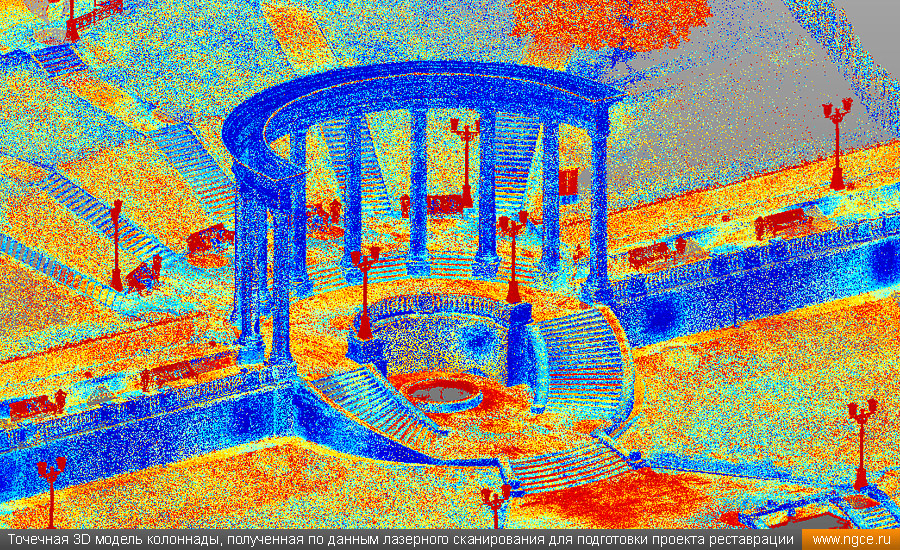

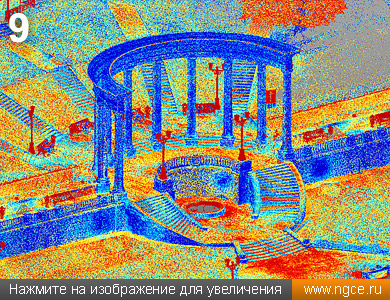

Со специалистами, разрабатывающими проект реставрации этого объекта культурного наследия, мы знакомы очень давно, они являются нашими давними Заказчиками. Реставраторы привыкли к качеству нашей работы и давно освоили работу с облаками точек лазерного сканирования — точечными 3D моделями объектов съёмки (фото 9, 10).

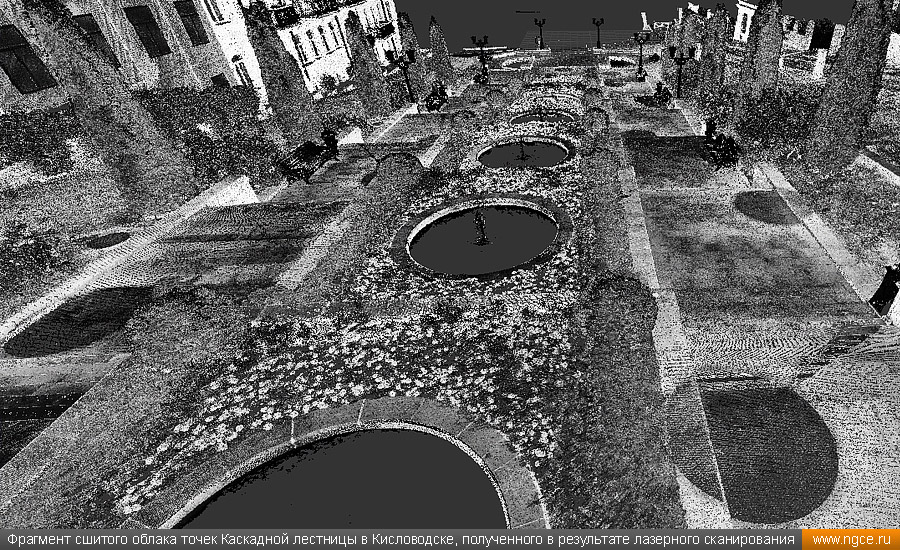

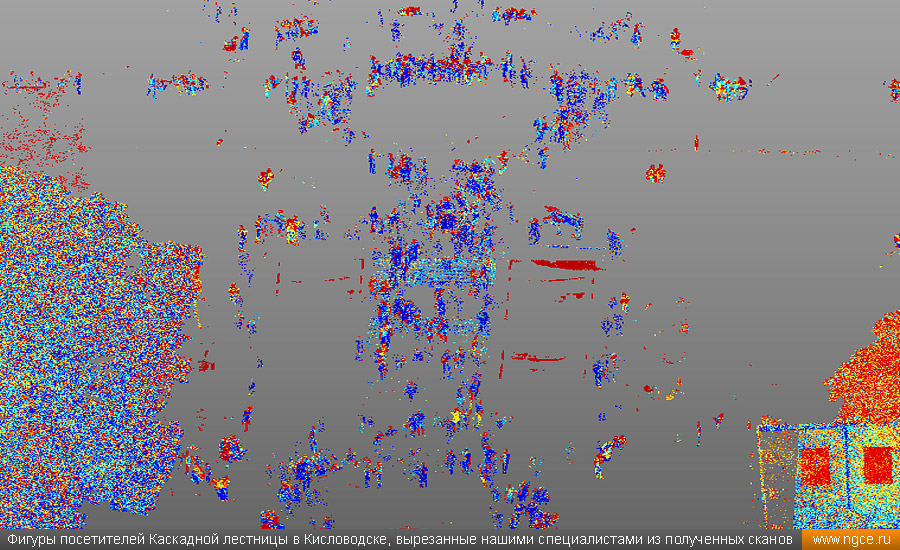

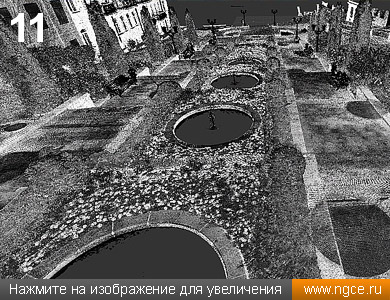

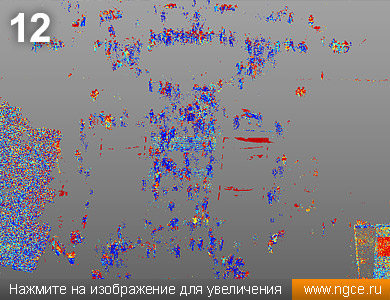

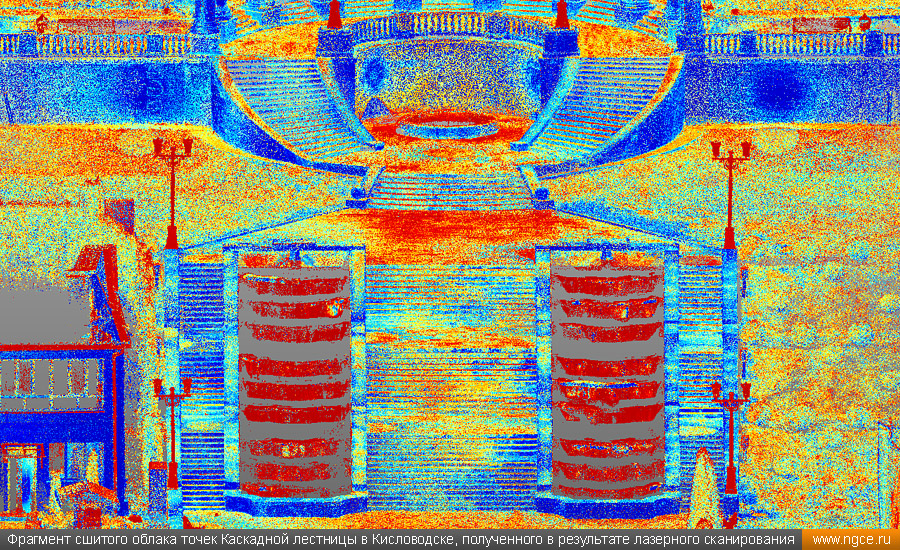

Как обычно, реставраторы потребовали от нас высокой плотности лазерного сканирования для возможности точного воспроизведения декора всех объектов как на самой лестнице, так и декоров зданий, примыкающих к ней по облакам точек лазерного сканирования (фото 11). Единственной особенной просьбой реставраторов в данной работе было убрать всех многочисленных посетителей лестницы из итоговой точечной 3D модели, что мы и сделали (фото 12).

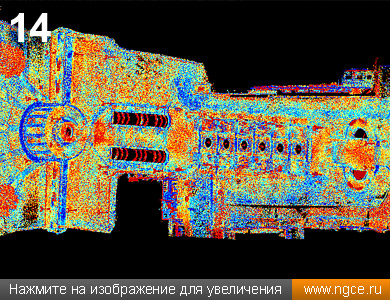

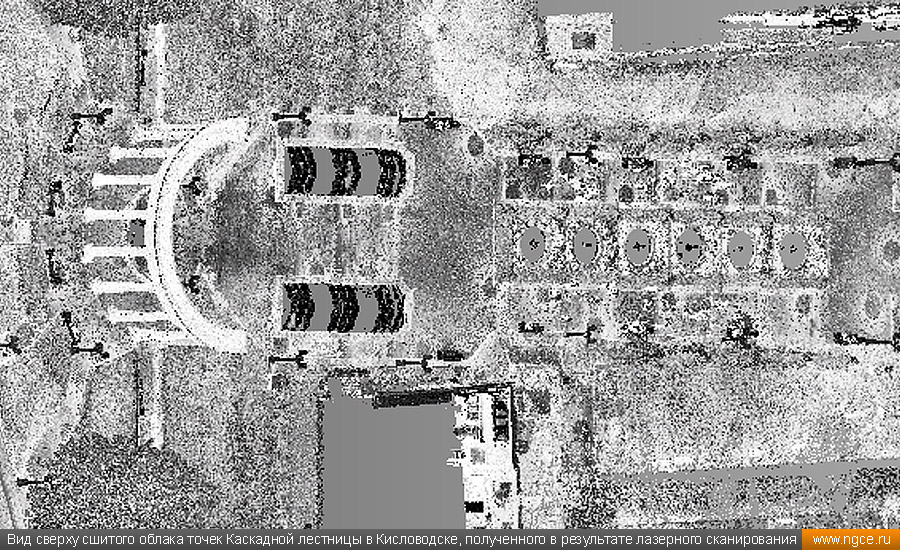

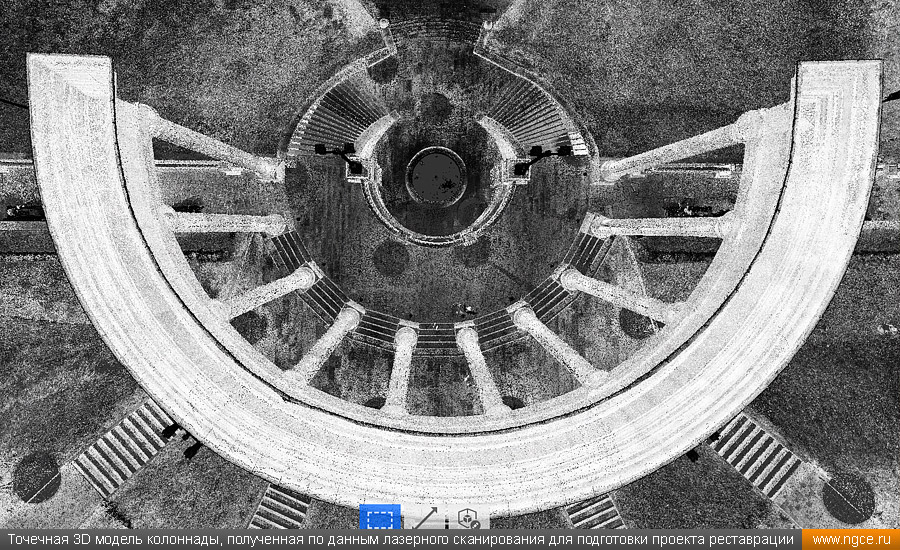

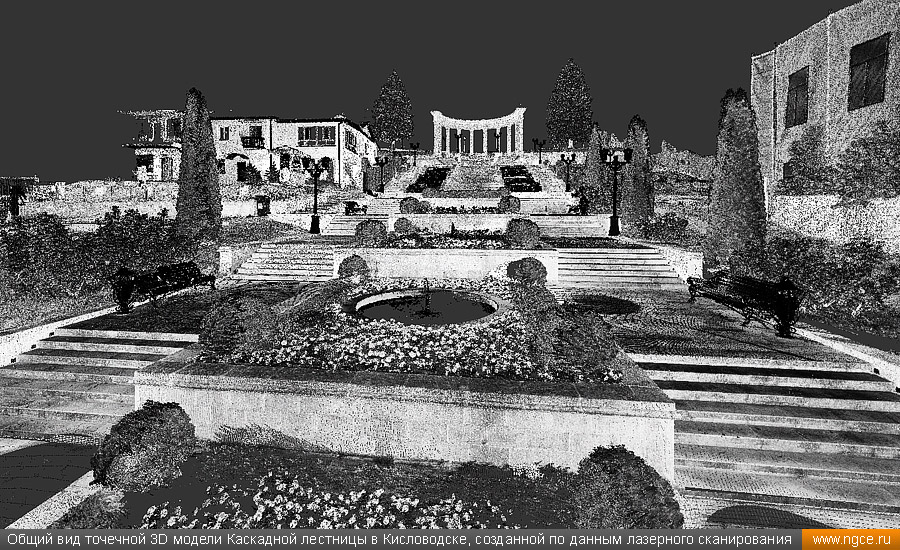

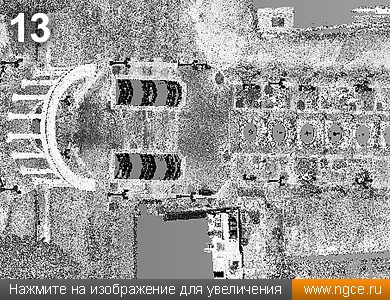

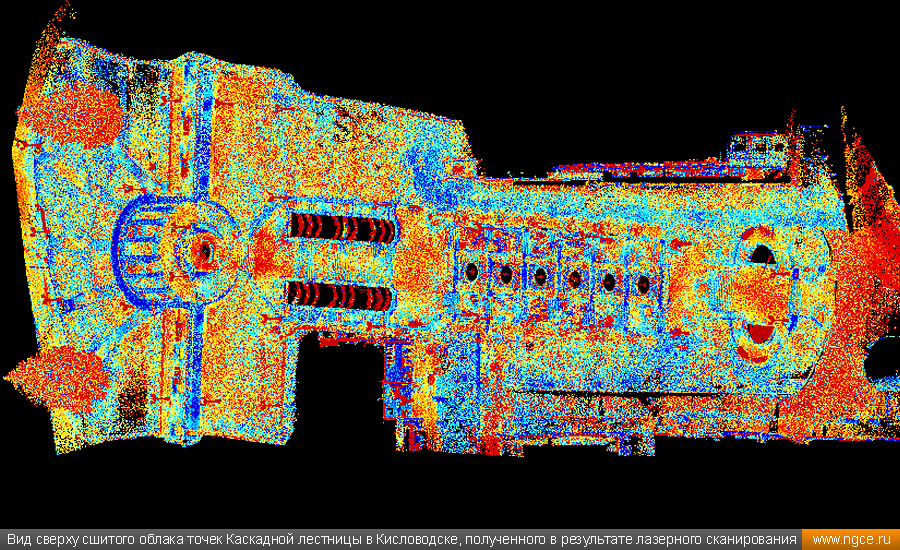

Итоговая точечная 3D модель Каскадной лестницы в Кисловодске была передана Заказчику в стандартном формате RCP и стала незаменимым материалом в работе проектировщиков (фото 13, 14).

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
