3D сканирование и моделирование электробалалайки для реверс-инжиниринг

Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению точной обмерной трёхмерной модели корпуса электробалалайки для целей его производства на цифровом фрезеровочном станке методом реверс-инжиниринга.

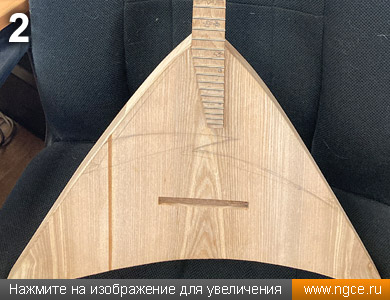

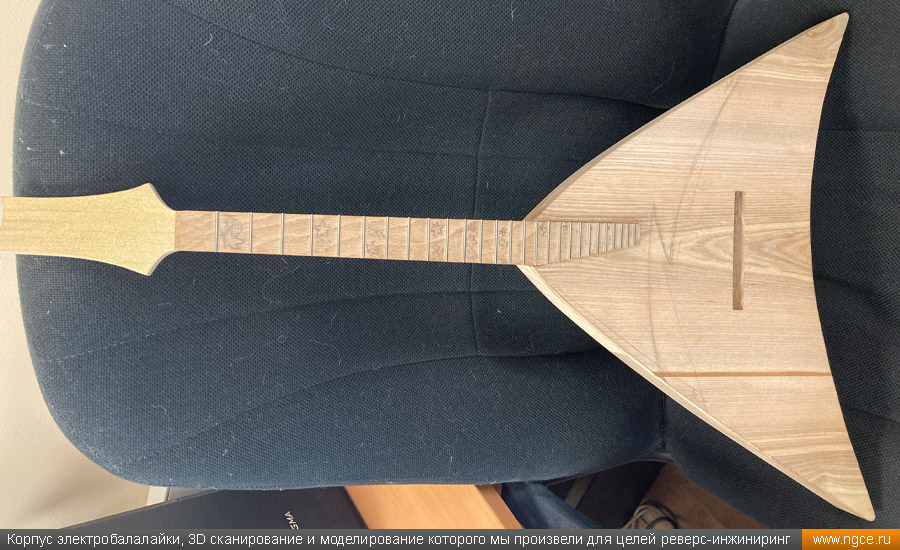

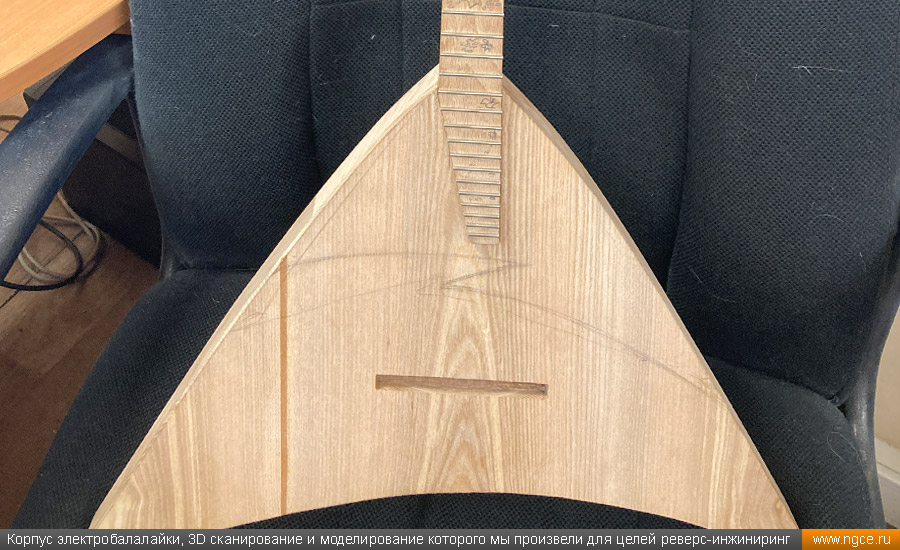

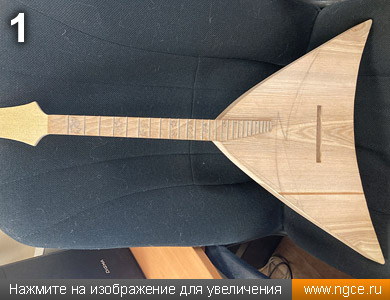

Частный мастер по изготовлению музыкальных инструментов обратился в нашу компанию и попросил нас произвести 3D сканирование и создать точную обмерную 3D модель очень удачного на его взгляд корпуса электробалалайки (фото 1, 2). Итоговая 3D модель должна быть использована для передачи её в цифровой фрезерный станок с целью дальнейшего тиражирования корпуса из заготовок.

3D обмеры корпуса электробалалайки для целей реверс-инжиниринг

Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим производить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга).

3D сканирование корпуса электробалалайки было выполнено всего за пару часов. После этого последовала стадия обработки и построения 3D модели музыкального инструмента по данным обмеров.

Построение 3D модели корпуса электробалалайки

В соответствии с техническим заданием, предоставленным Заказчиком работ, по данным выполненных обмерных работ нашим специалистам было необходимо построить триангуляционную 3D модель корпуса электробалалайки в формате STL, а затем её твердотельную 3D модель в формате STP.

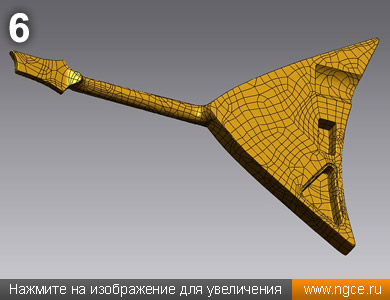

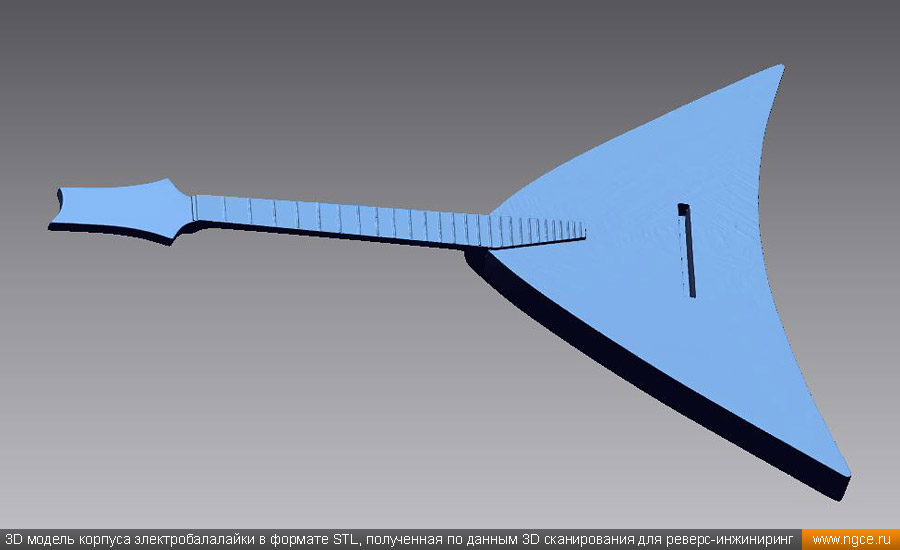

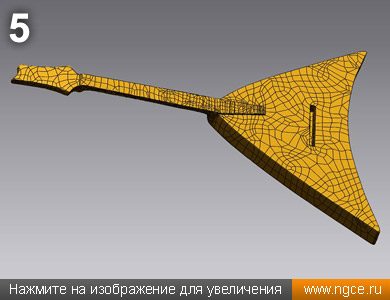

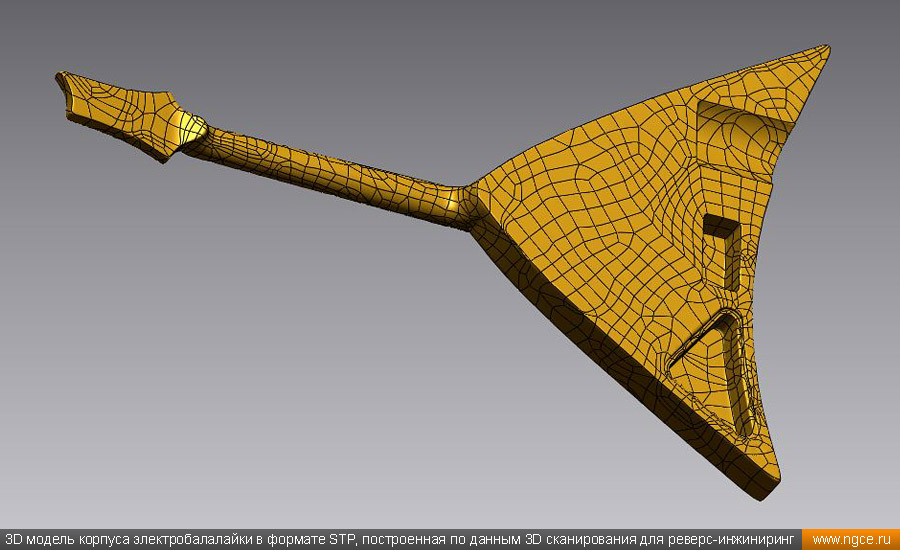

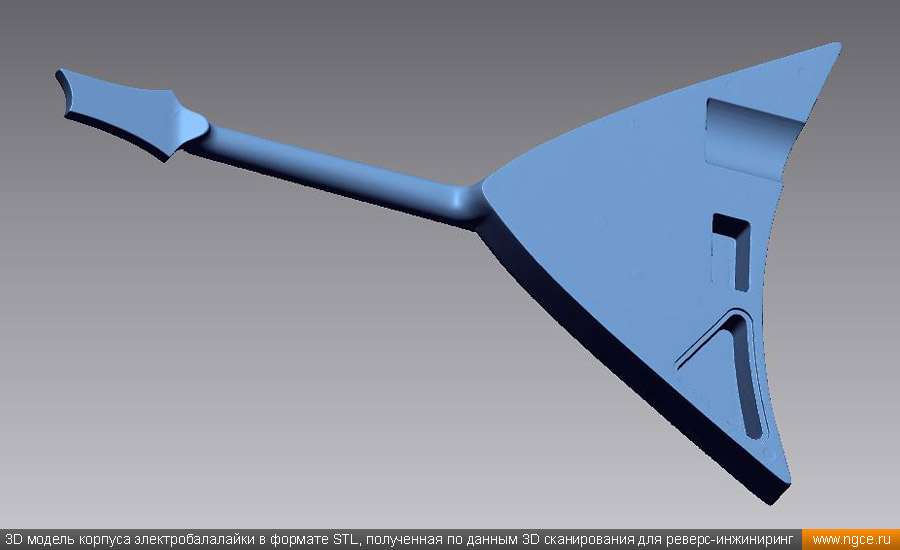

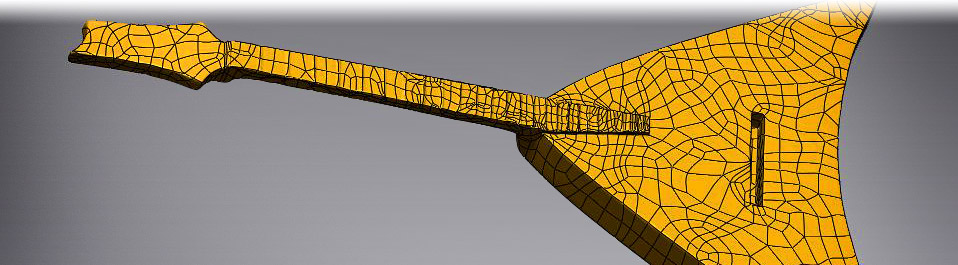

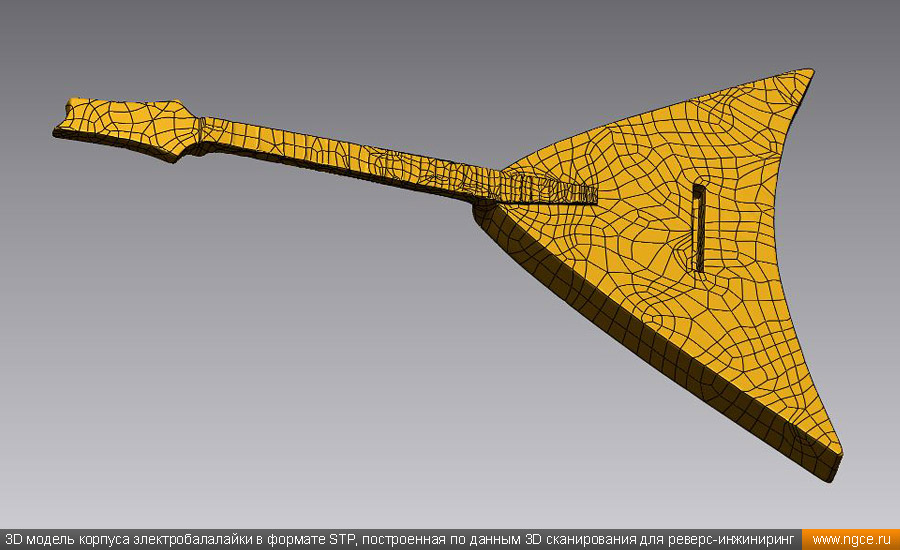

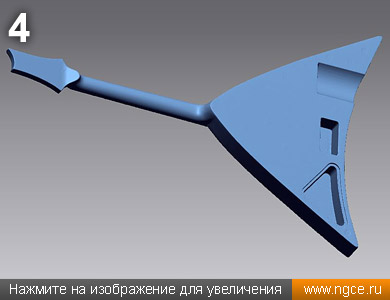

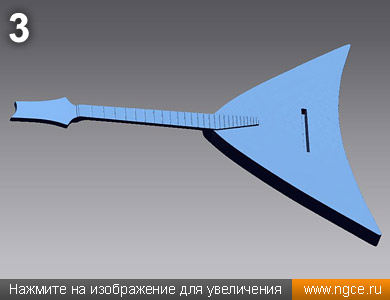

На стадии обработки наши специалисты затянули неизбежные при 3D сканировании тени и создали исходную модель электробалалайки в формате STL (фото 3, 4). Далее в полном соответствии с исходной 3D моделью в формате STL была построена твердотельная 3D модель в формате STP (фото 5, 6). Заказчик остался очень доволен полученными результатами.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
