Лазерное сканирование и 3D моделирование цеха химического завода

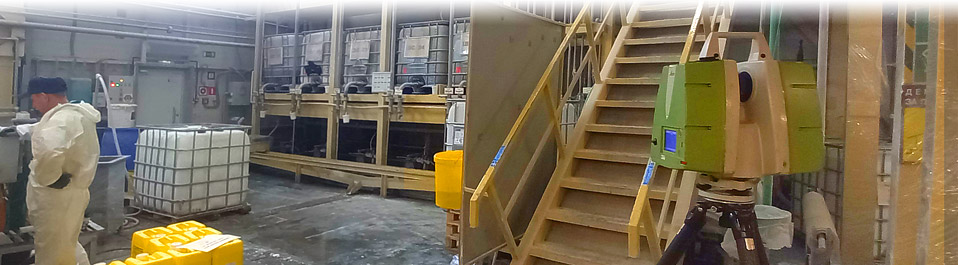

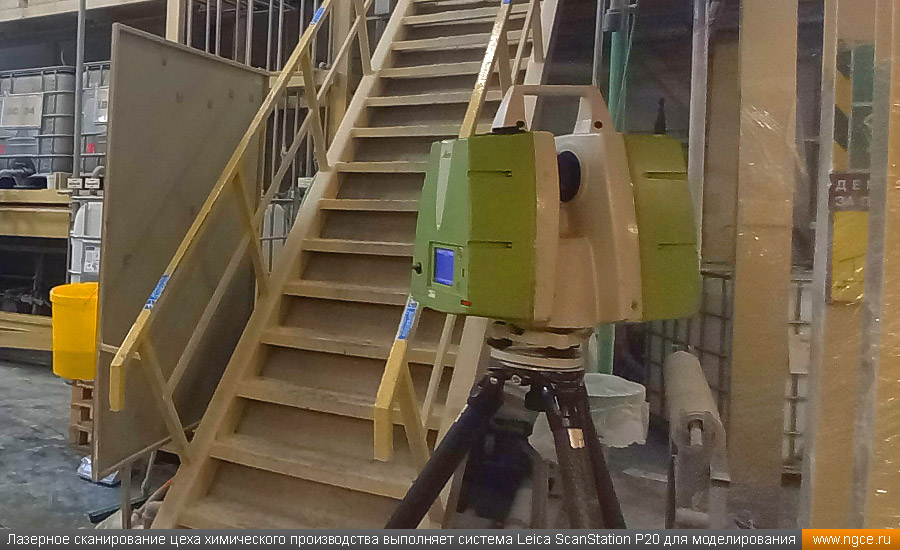

Инженерное предприятие «НГКИ» выполнило проект по обмерным работам цеха химического завода в Московской области с целью последующего построения точной обмерной твердотельной 3D модели цеха для подготовки проекта переоборудования и реконструкции. Заказчиком данных работ выступил проектный институт, специализирующийся на проектировании предприятий химической промышленности. Обмерные работы были произведены нами методом лазерного сканирования при помощи системы Leica ScanStation P20.

Лазерное сканирование цеха завода для целей 3D моделирования

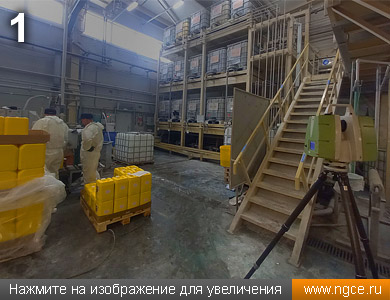

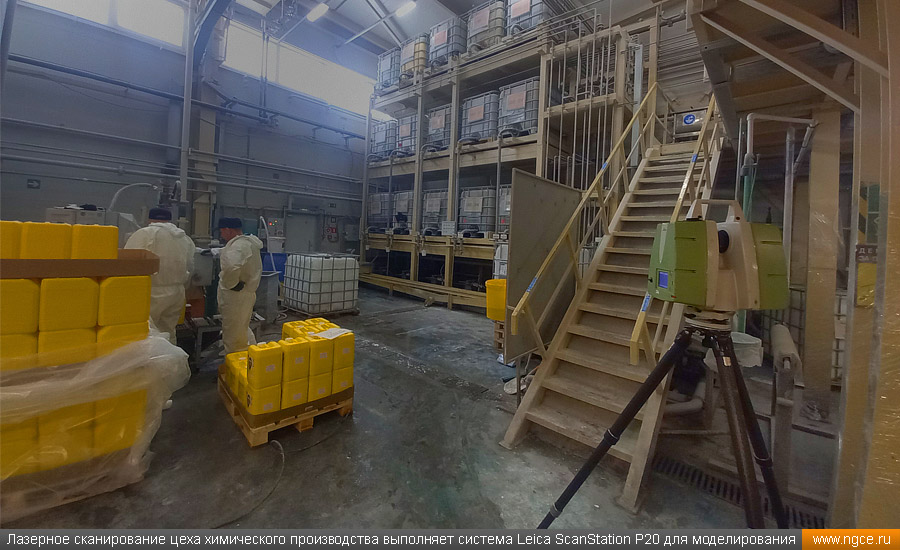

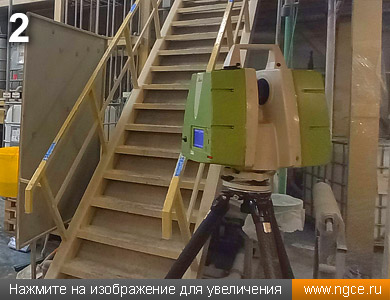

Проектный институт, который специализируется на проектировании предприятий химической промышленности, заказал нам лазерное сканирование и построение точной обмерной 3D модели цеха химического завода для целей проектирования частичного переоборудования данного производственного участка (фото 1, 2). Границы лазерного сканирования и 3D моделирования нам были присланы в виде схемы заранее.

Выдвинутое Заказчиком требование детального моделирования трубопроводов малого диаметра 10–12 мм явилось индивидуальной особенностью данной работы. Именно это требование привело к необходимости очень плотного лазерного сканирования и максимально точной сшивки полученных облаков точек.

Построение точной обмерной 3D модели цеха завода

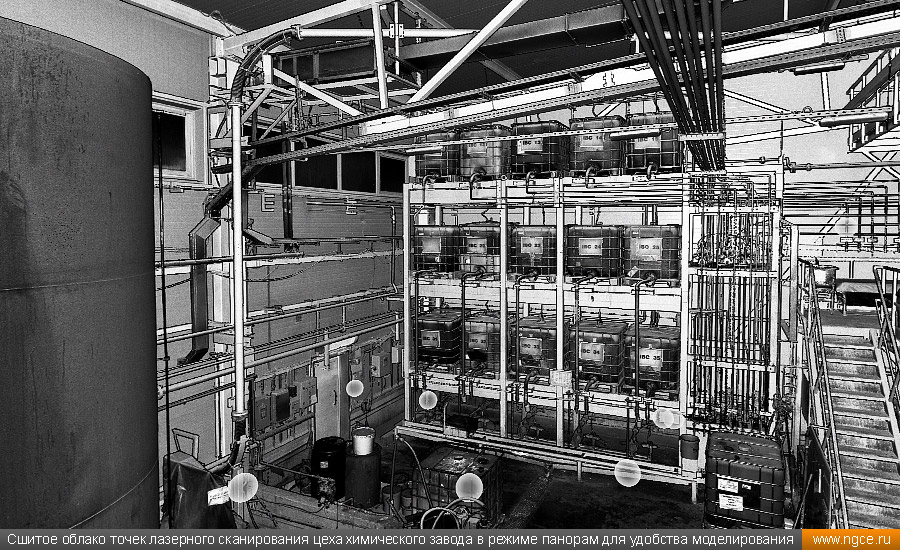

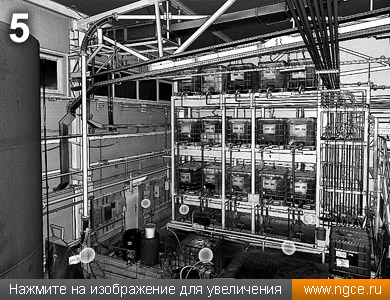

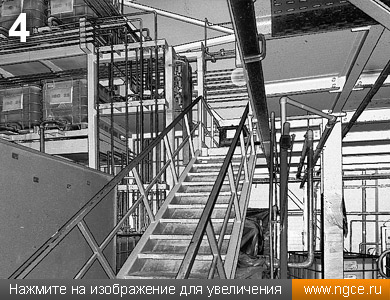

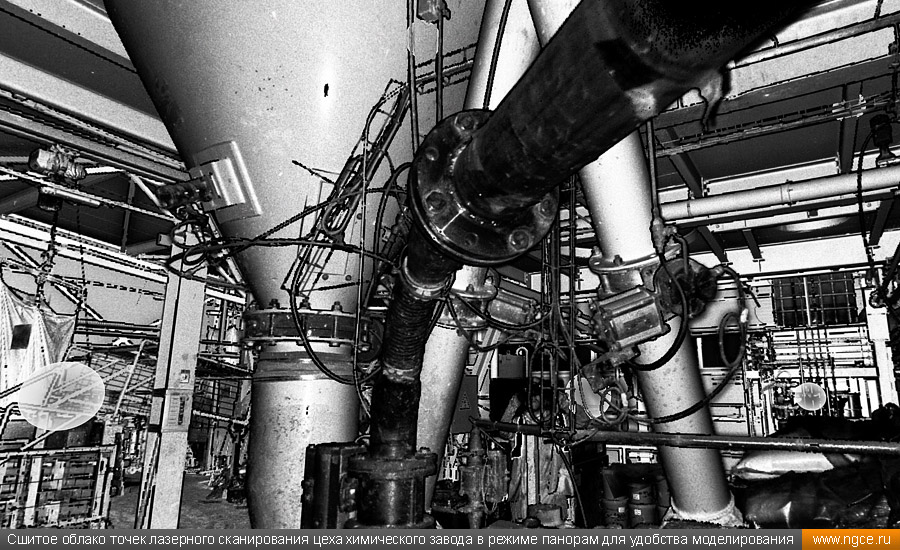

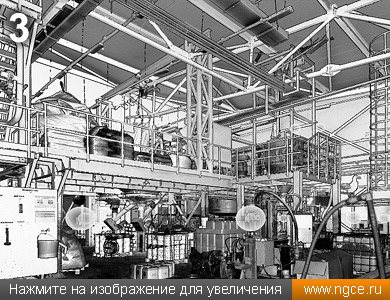

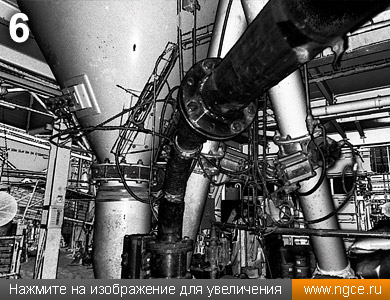

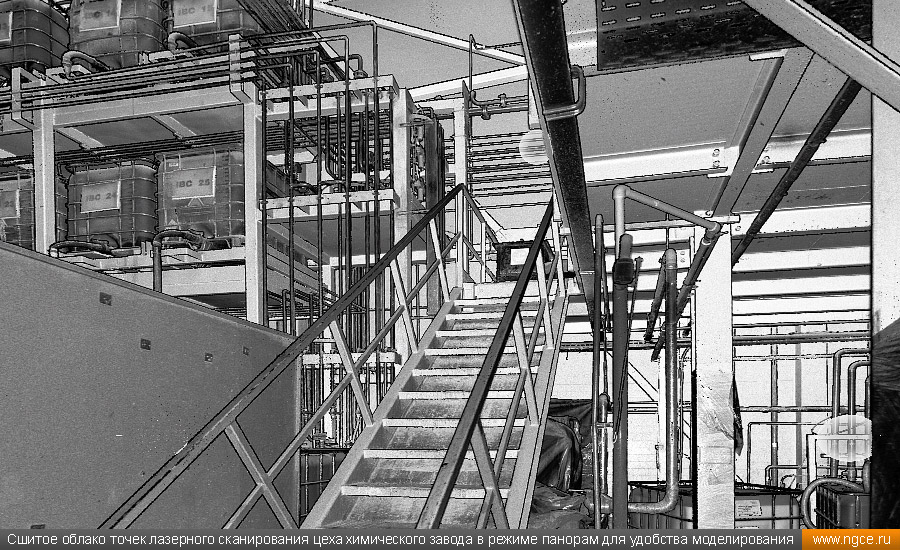

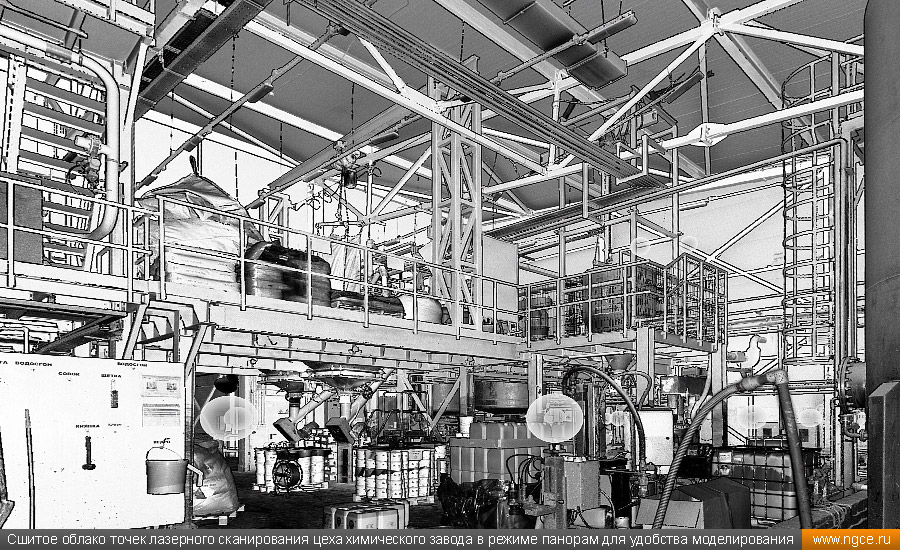

Для удобства 3D моделирования оборудования, строительных конструкций, резервуаров и трубопроводов цеха нашими специалистами использовались облака точек лазерного сканирования в режиме панорам (фото 3, 4, 5, 6).

3D моделирование цеха химического завода традиционно производилось поэтапно:

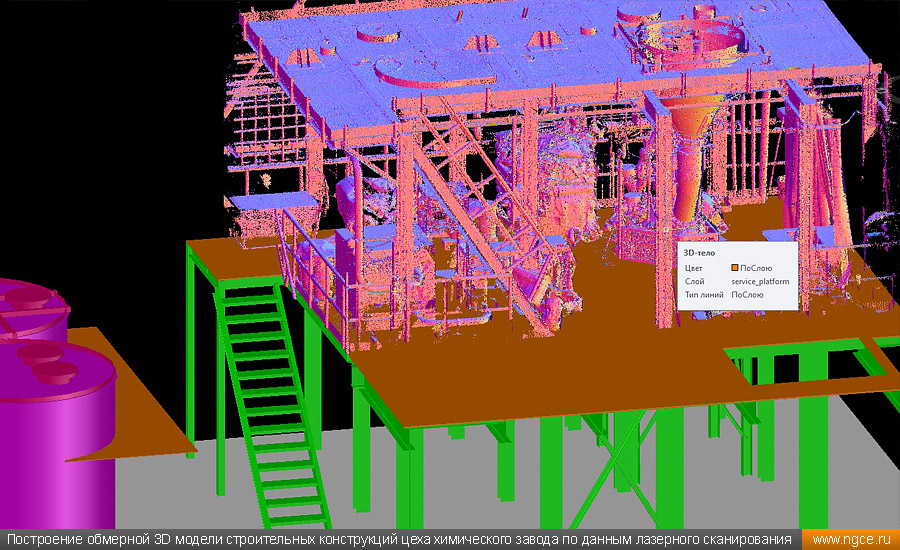

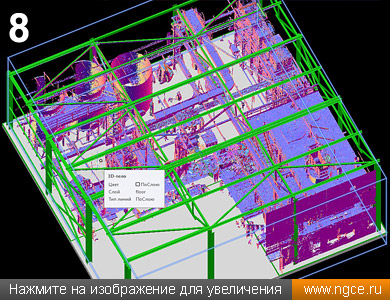

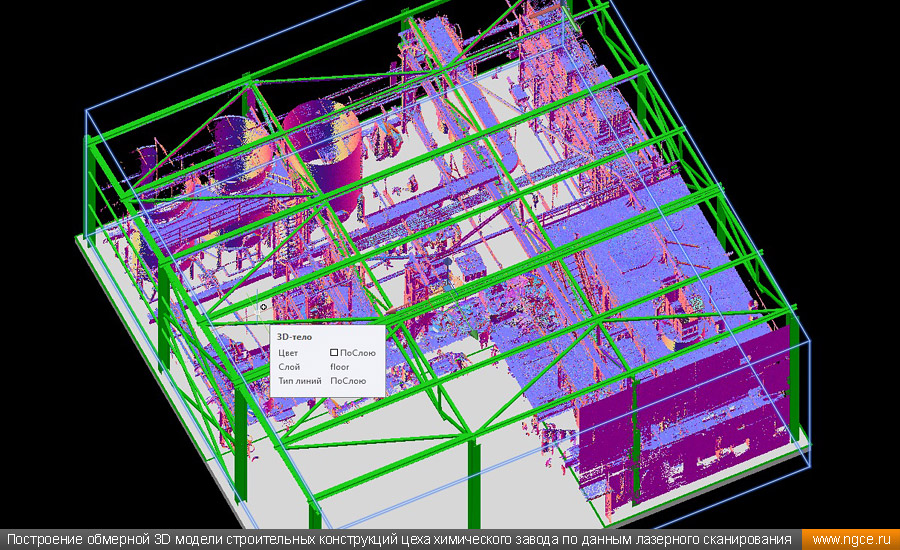

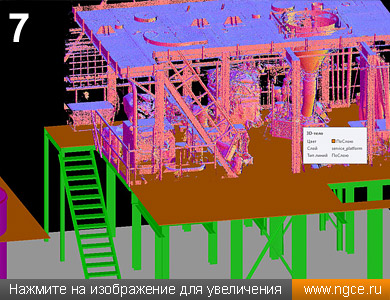

— построение 3D модели строительных конструкций первого и второго ярусов цеха (фото 7, 8);
— построение 3D моделей промышленного оборудования цеха;

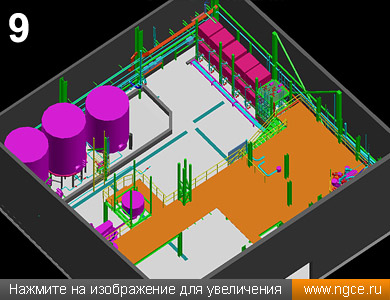

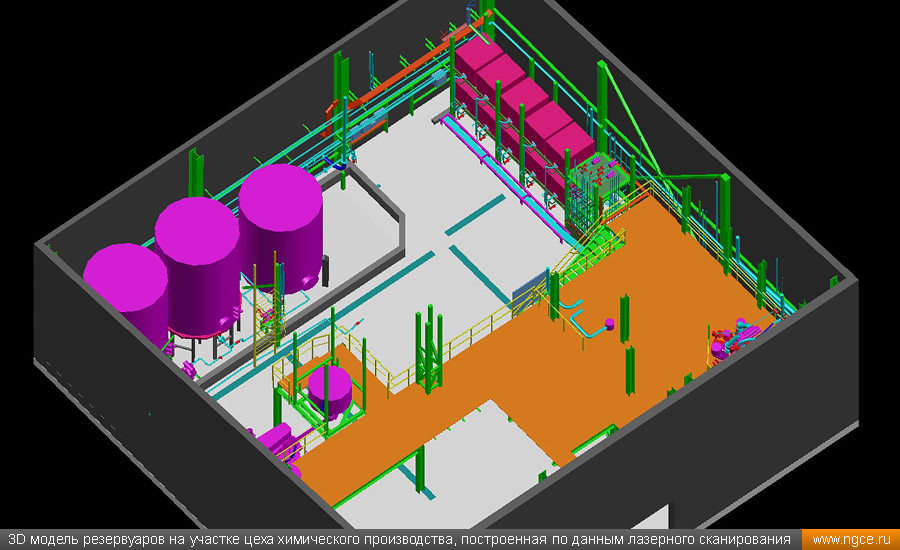

— построение 3D моделей резервуаров (фото 9);

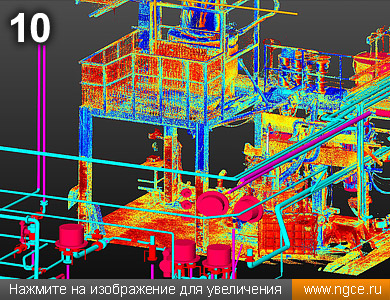

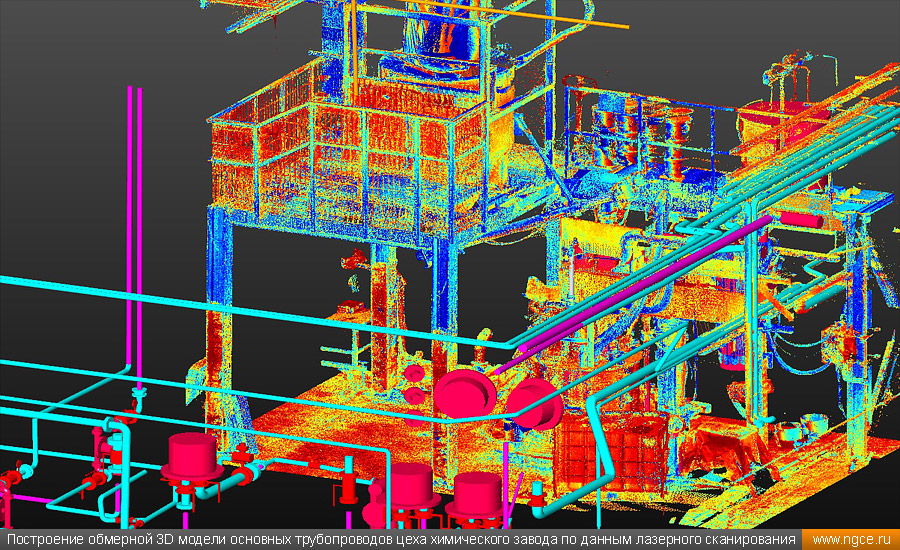

— построение 3D моделей трубопроводов (фото 10);

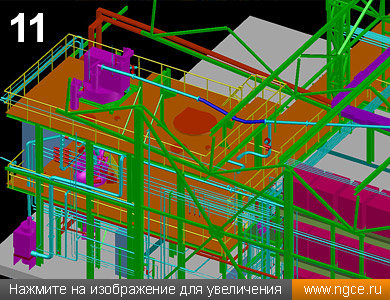

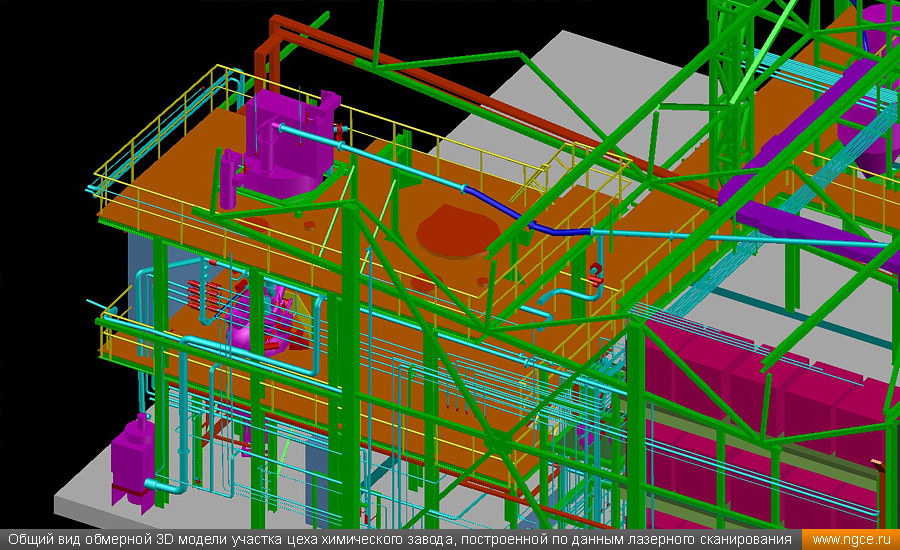

— сборка итоговой 3D модели цеха завода в целом (фото 11).

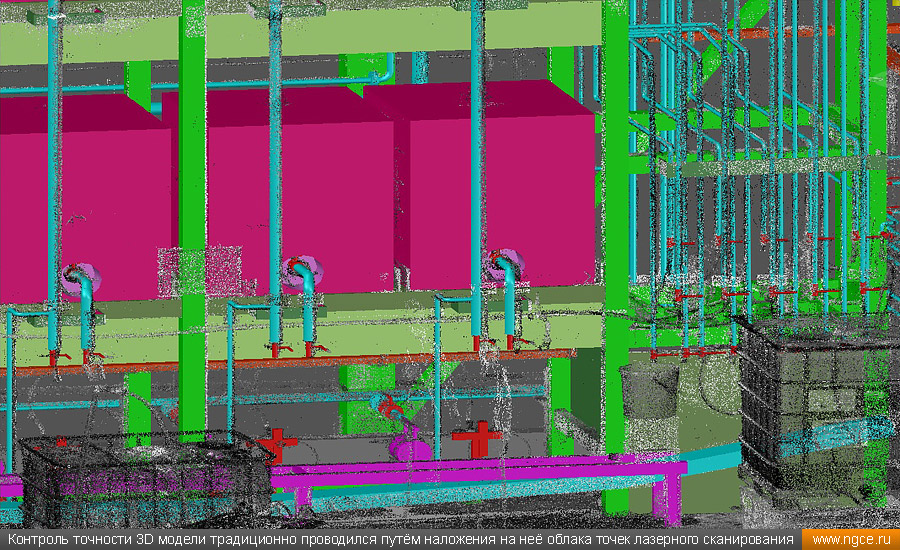

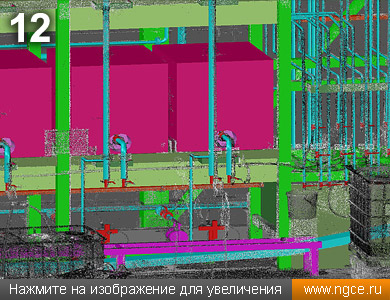

Контроль построения и точности 3D модели, как и всегда, осуществлялся нашими специалистами путём совмещения создаваемой модели и облака точек лазерного сканирования цеха (фото 12).

В результате всех выполненных нашими специалистами работ Заказчику были переданы плотная точечная 3D модель цеха завода в формате RCP и твердотельная 3D модель, построенная нами по точечной модели в соответствии со всеми требованиями Заказчика и полностью готовая для работы проектировщиков.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
