Лазерное сканирование фасадов исторического здания для целей реставрации

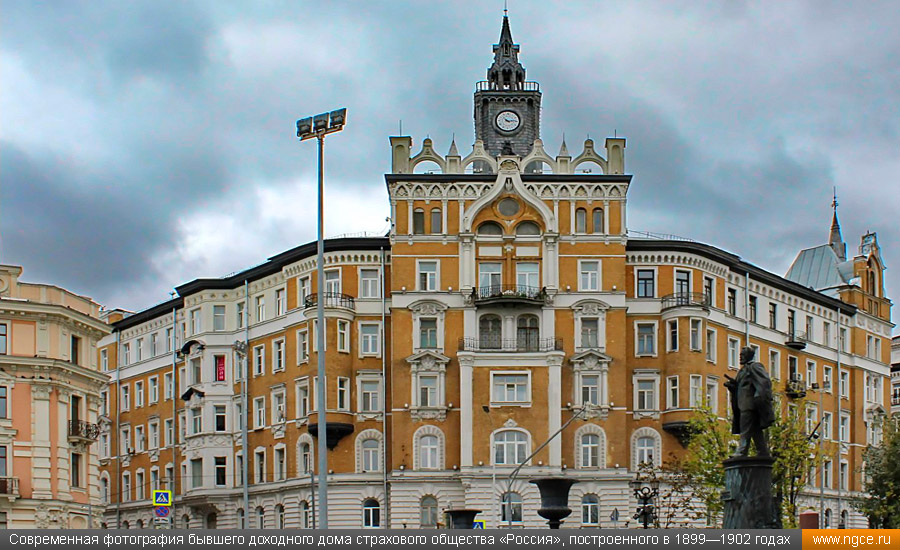

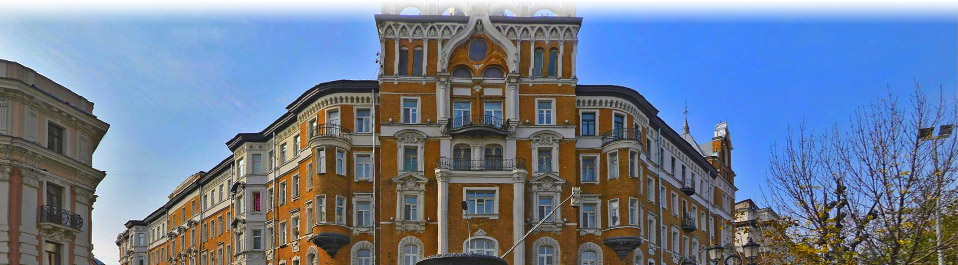

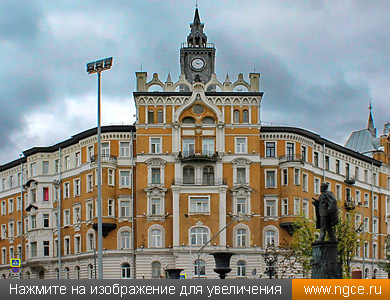

Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и подготовке обмерной 3D модели фасадов, кровли и жилых подъездов исторического здания на Сретенском бульваре в Москве для целей подготовки проекта его реставрации. Это один из самых красивых домов старой дореволюционной Москвы, входивший в комплекс из двух зданий доходных домов страхового общества «Россия». Данное здание было возведено в 1899–1902 годах по проекту архитектора Н.М. Проскурнина и расположено по адресу: Сретенский бульвар, дом 6/1; имеет статус объекта культурного наследия федерального значения.

В настоящее время в доме ведутся реставрационные работы, и архитектурной компании, разрабатывающей проект реставрации, потребовалось проведение лазерного сканирования фасадов, кровли и подъездов для получения актуальной исполнительной документации. Обмерные работы были осуществлены нами сканирующей 3D системой Leica ScanStation P40.

Проектное бюро обратились в нашу компанию с просьбой выполнить лазерное сканирование фасадов, кровли и жилых подъездов бывшего доходного дома страхового общества «Россия», расположенного на Сретенском бульваре в центре Москвы. Результаты обмеров предполагалось использовать проектировщиками при подготовке проекта реставрации здания.

Краткая историческая справка о доходном доме на Сретенском бульваре

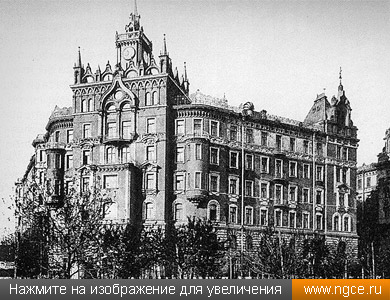

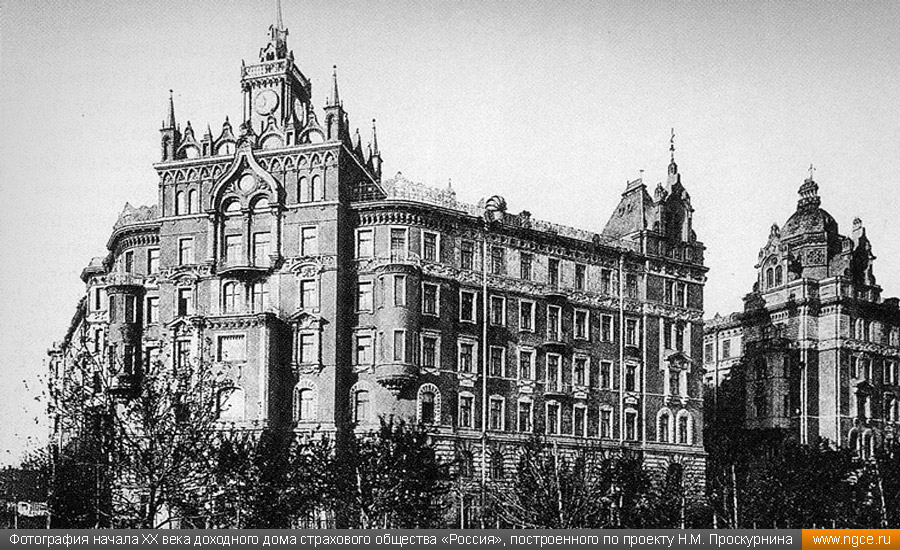

Это великолепное здание было возведено на средства страхового общества «Россия» как доходный дом для очень состоятельной публики. Для начала XX века дом был верхом совершенства и роскоши: большие квартиры до 200–300 квадратных метров, электрические лифты в каждом из подъездов, встроенная вентиляция с подогревом и очисткой воздуха, собственная телефонная станция, артезианская скважина с чистейшей водой, автономная электростанция на случай аварии электросетей. Фасад этого дома выполнен в стиле позднего итальянского ренессанса и поражал обилием архитектурных деталей.

В 1898 году правление Общества объявило конкурс на проект нового доходного дома. Первую премию получил проект известного петербургского архитектора, всеми признанного мастера петербургского модерна, академика архитектуры Александра Ивановича фон Гогена. Однако после объявления результатов конкурса и награждения Заказчик пожелал, чтобы строительство поручили не победителю, а молодому архитектору — участнику конкурса Николаю Михайловичу Проскурнину, который четырьмя годами ранее закончил Императорскую Академию Художеств в Санкт-Петербурге. В помощники ему правление назначило ещё одного участника конкурса — Отто Вильгельмовича фон Дессина. Именно этот дом стал первой серьёзной работой молодых архитекторов, а результат получился очень мощным. Известный архитектор Ле Корбюзье несколькими годами позднее был настолько впечатлен этим домом, что предлагал сохранить его для потомков, а прочую историческую Москву снести и построить на её руинах совершенно новый город; впрочем, нечто подобное этот мечтатель-модернист ранее предлагал и в отношении Парижа.

После Октябрьской революции 1917 года страховое общество «Россия» было ликвидировано 28 февраля 1919 года постановлением Народного комиссариата труда РСФСР о ликвидации всех частных страховых учреждений в стране и национализации страхового дела, соответственно, всё его имущество перешло молодому советскому государству. С 1920 по 1925 годы в доме размещались и Наркомпрос во главе с А.В. Луначарским, и Главное артиллерийское управление РККА. Но это продолжалось недолго, вскоре этот дом снова стал жилым. Необычными, впрочем, были его жильцы, ведь это были сплошь представители советской элиты: деятели науки, культуры, военные, архитекторы. А на высоких мансардных этажах были устроены мастерские известных художников, существующие там и поныне. Здание занимает целый квартал между Фроловым, Бобровым, Милютинским переулками и Сретенским бульваром и до сих пор является визуальным центром Тургеневской площади.

Архитектурные обмеры знаменитого здания для реставрации

В настоящее время в доме ведутся реставрационные работы, и архитектурной компании, разрабатывающей проект реставрации, потребовалось проведение лазерного сканирования фасадов, кровли и подъездов для целей получения актуальной исполнительной документации.

Выбор архитекторов-реставраторов пал именно на нашу компанию, поскольку мы уже многие годы выполняем точные архитектурные обмеры, и инженерная компания «НГКИ» за это время заслужила репутацию отличного исполнителя и надёжного партнёра для различных проектных организаций. Так, помимо облаков точек лазерного сканирования, мы готовы как предоставить комплект точных обмерных чертежей, так и построить обмерные 3D модели объектов съёмки в форматах, наиболее удобных Заказчику для работы.

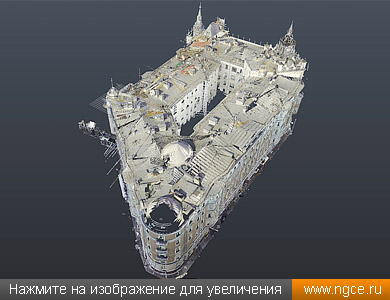

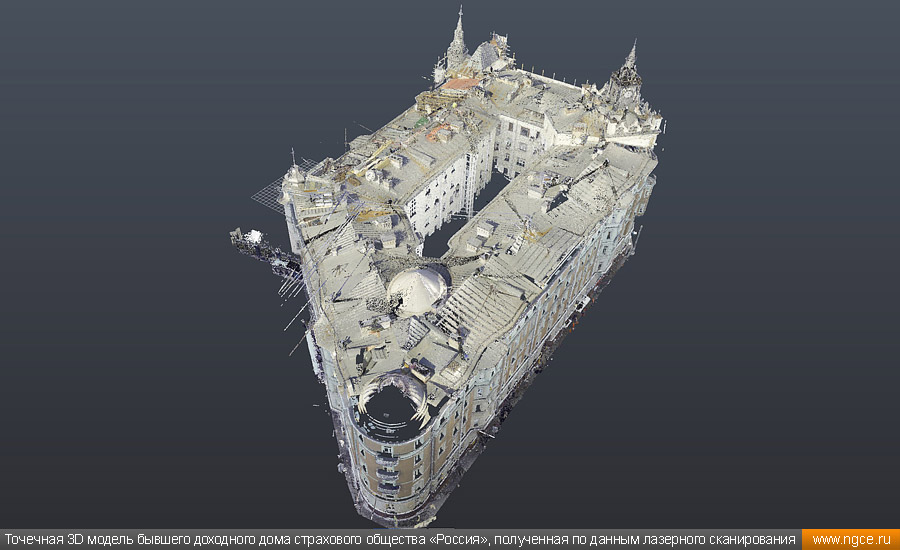

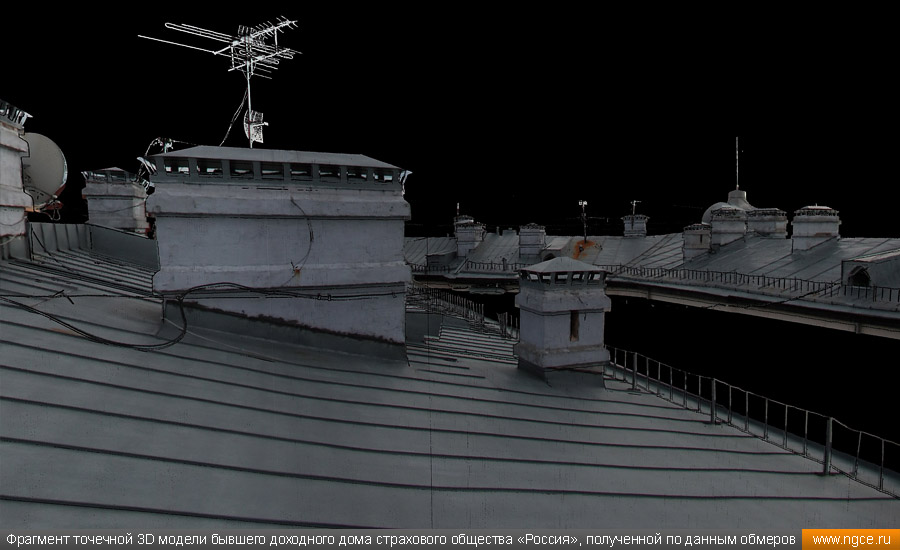

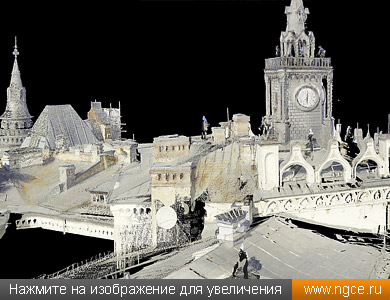

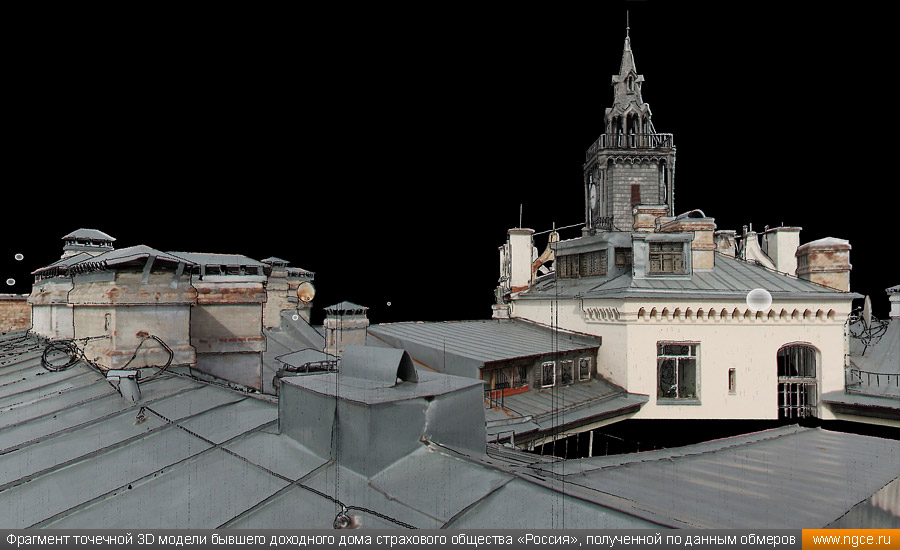

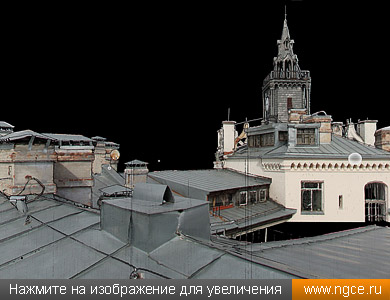

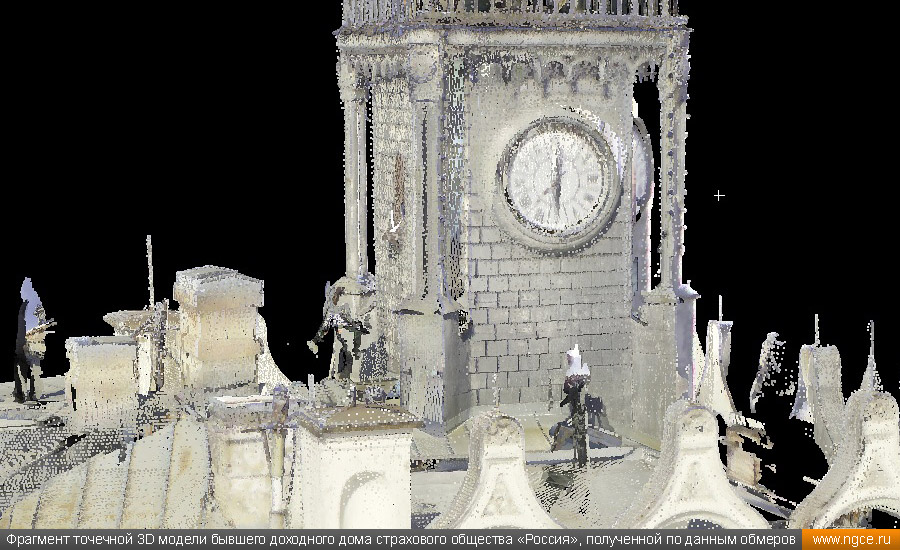

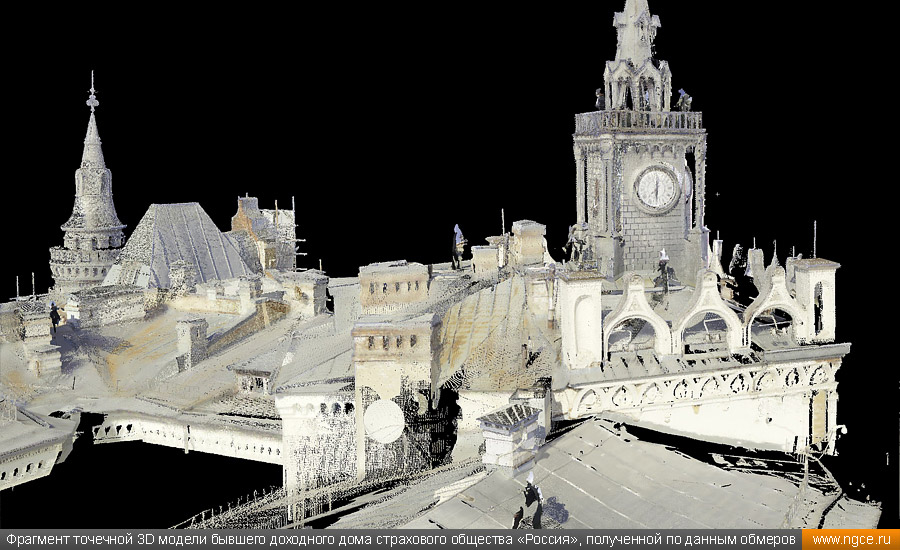

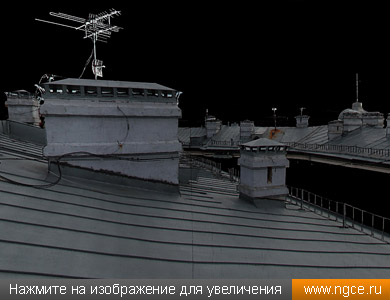

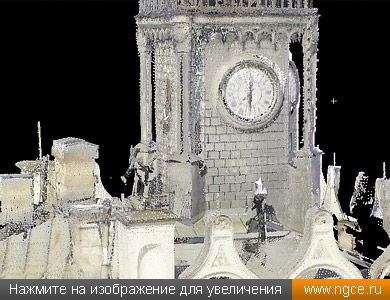

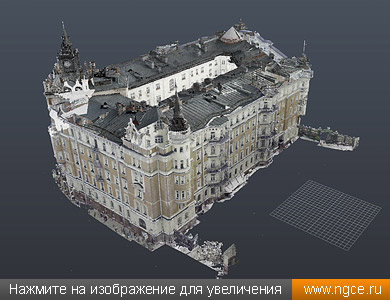

Лазерное сканирование фасадов здания производилось в цвете, кровля и места общего пользования сканировались в обычном чёрно-белом виде. Обмерные работы заняли четыре дня, и ещё около пяти дней было затрачено нашими специалистами на сшивку сканов и очистку полученных облаков точек от посторонних шумов и лишних объектов. Итоговая обмерная точечная 3D модель здания в формате RCP была передана архитекторам-проектировщикам и сразу же поступила в работу над проектом реставрации этого прекрасного памятника архитектуры начала XX века.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
