3D сканирование медицинских инструментов для целей реверс-инжиниринга

Инженерная компания «НГКИ» выполнила проект по 3D сканированию медицинских инструментов малоинвазивной хирургии для целей организации их производства на территории России методом реверс-инжиниринга. Российские импортёры, поставляющие целый ряд медицинских инструментов для хирургии, столкнулись с резким ограничением традиционных каналов поставки и обратились к российским заводам медицинских инструментов начать производство инструмента для малоинвазивной хирургии в стране.

В связи с тем, что таких медицинских инструментов даже в Москве очень мало, и каждый комплект таких инструментов используется практически каждый день, компания-поставщик смогла получить комплект только лишь на один день, и то при условии, что инструменты не будут разбираться для обмеров. Нашим специалистам пришлось выполнять 3D сканирование инструментов в неразобранном состоянии. Обмерные работы были осуществлены нашим ручным портативным высокоточным 3D сканером Artec Space Spider.

Золотое правило 3D сканирования для реверс-инжиниринга лучше не нарушать

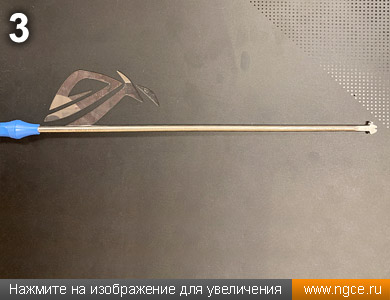

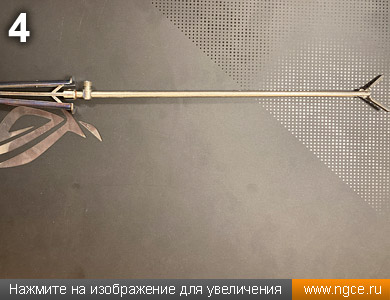

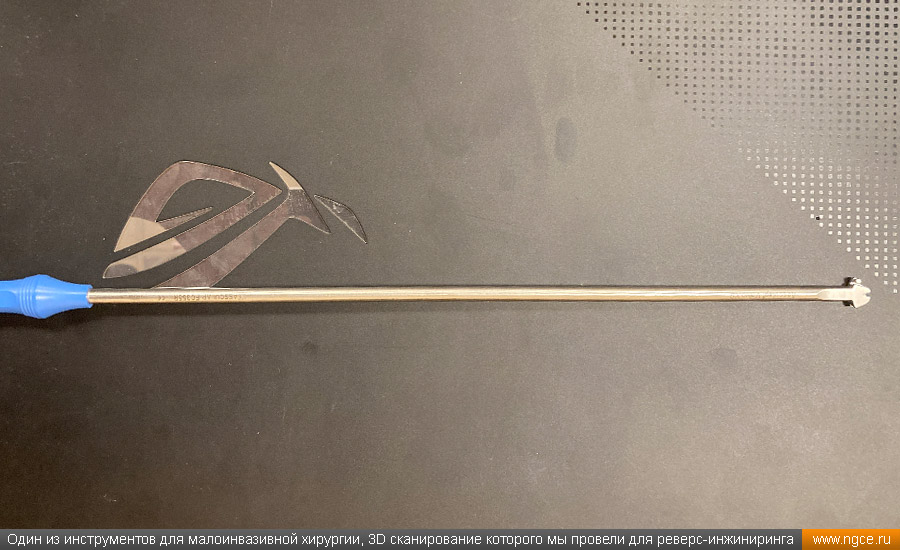

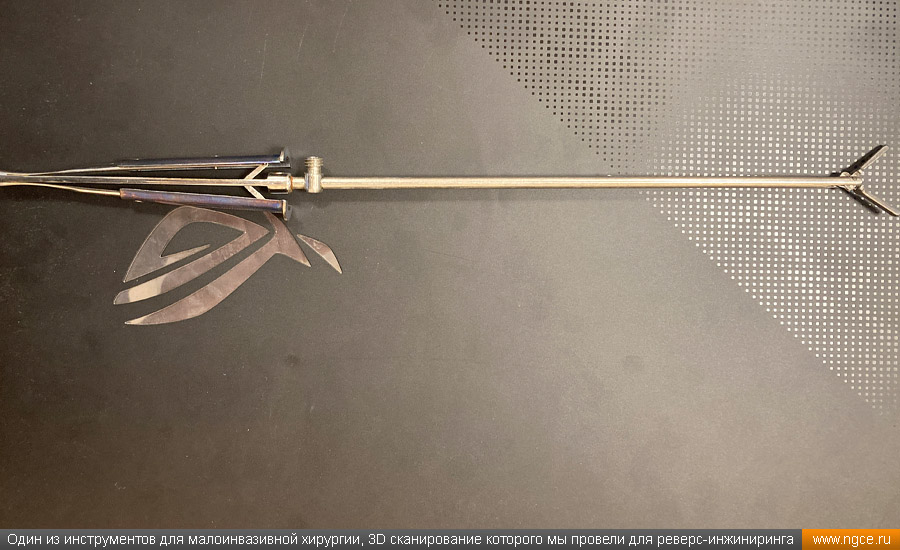

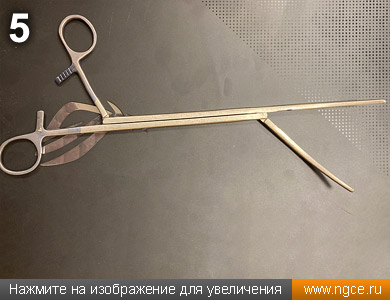

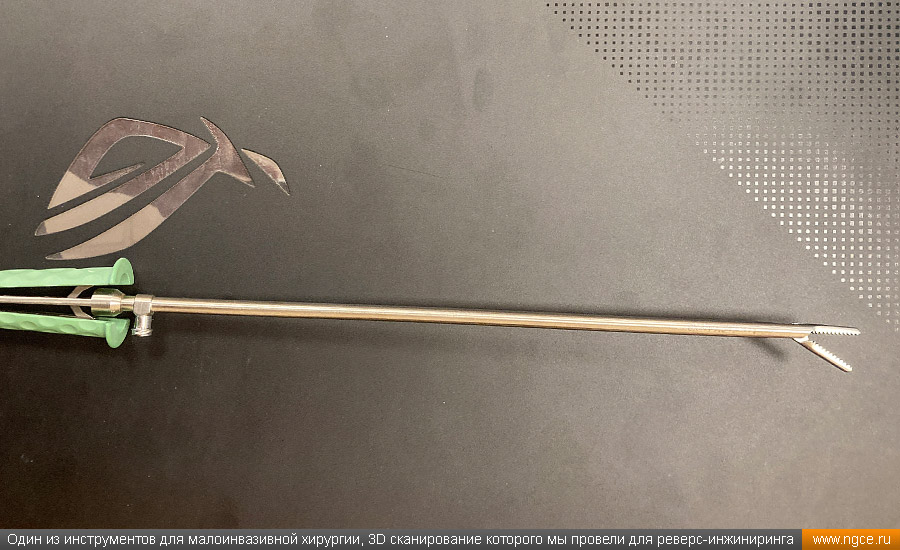

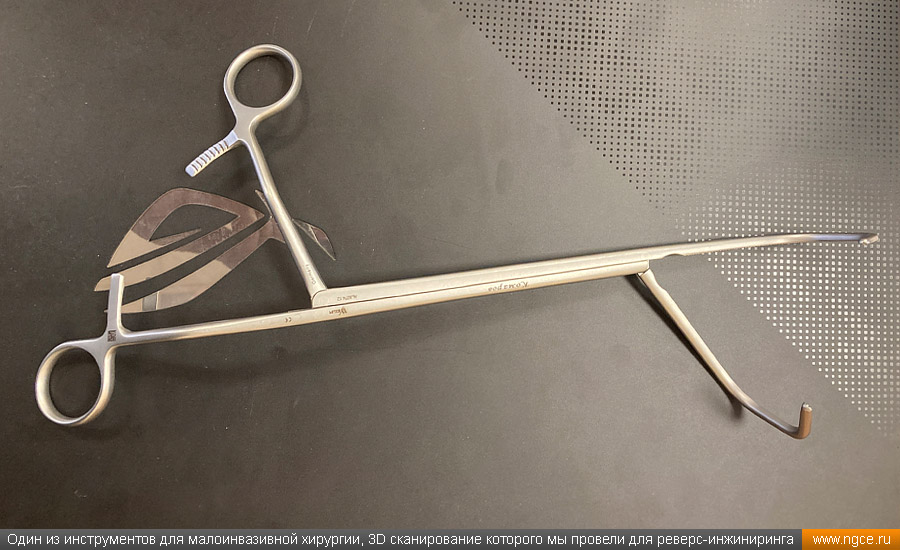

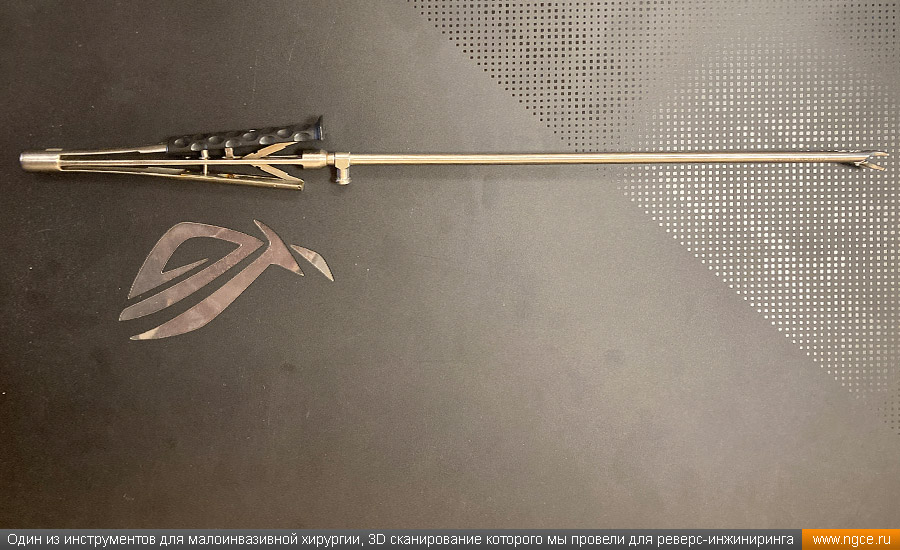

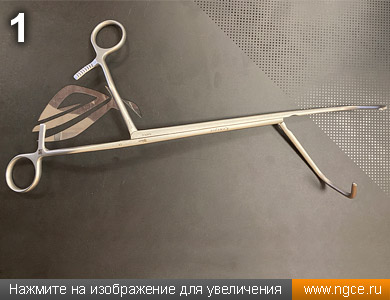

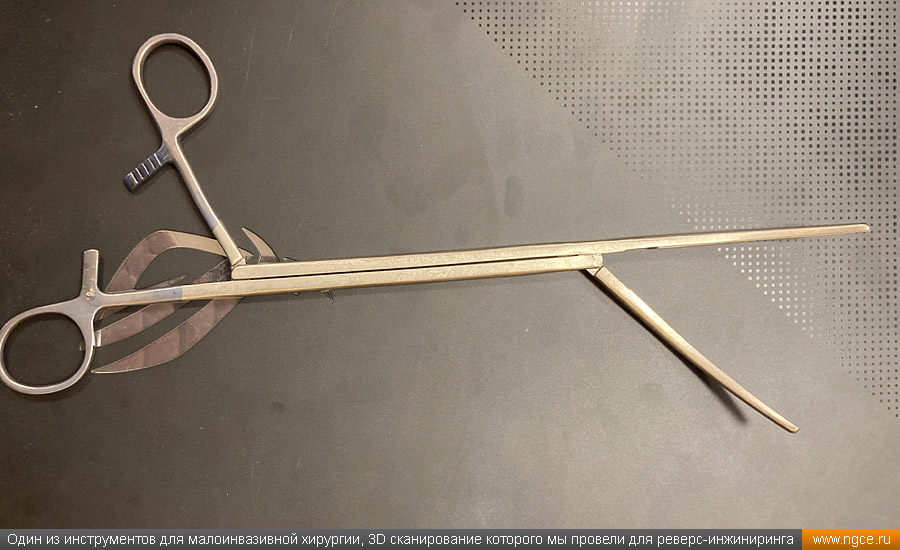

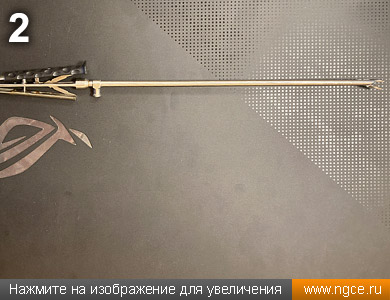

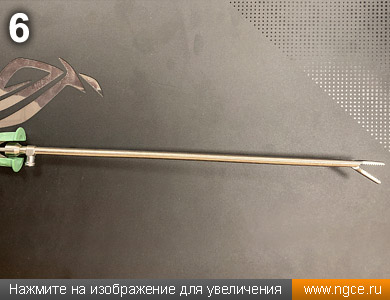

Вот на таких условиях нам и привезли весь комплект медицинских инструментов всего лишь на один рабочий день для их 3D сканирования в неразобранном виде (фото 1–6). Иными словами, в данном случае было грубо нарушено основное, золотое правило 3D сканирования для реверс-инжиниринга: объект съёмки должен быть разобран полностью, и каждая его деталь должна сканироваться отдельно. Только таким образом достигаются самые лучшие результаты обмеров.

Рабочие поверхности всех медицинских инструментов имеют довольно малый размер и не раскрываются на большие расстояния, позволяющие детально их отсканировать. Мы постарались выжать из этого 3D сканирования максимум, но из-за имеющихся ограничений не всё получилось так, как могло бы быть, и итоговые материалы в некоторых местах требовали ручных домеров и доработки.

Обмерные 3D модели медицинских инструментов по данным 3D сканирования

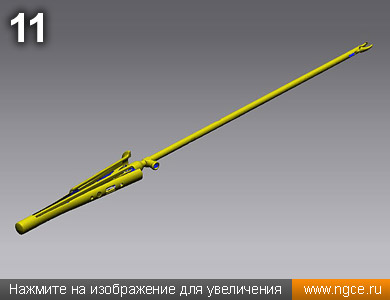

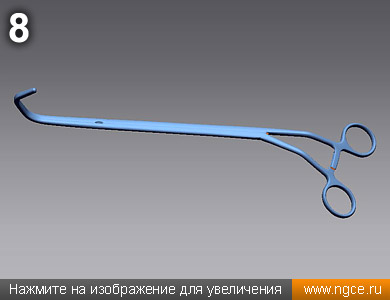

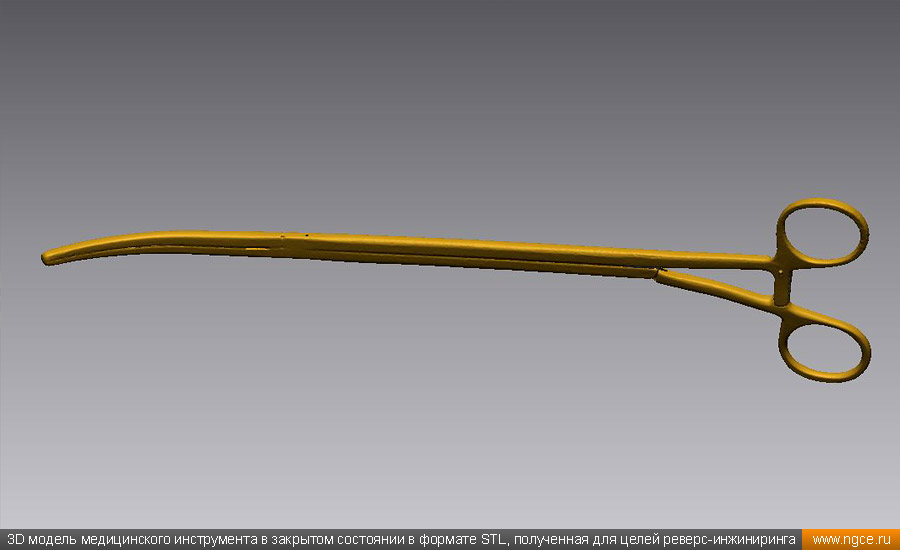

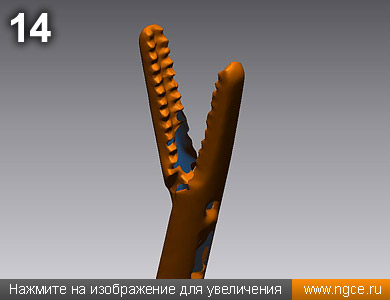

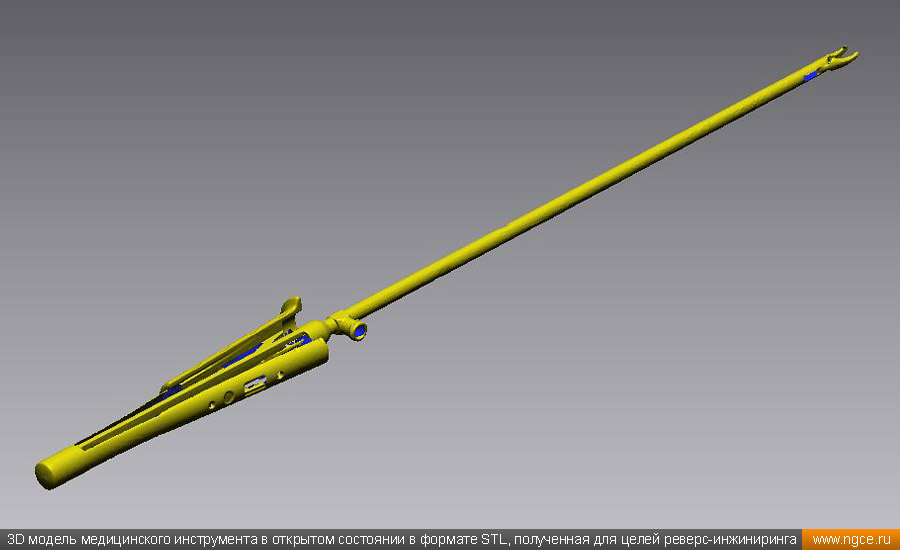

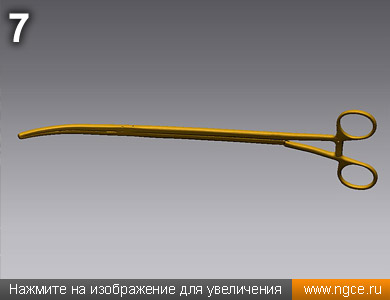

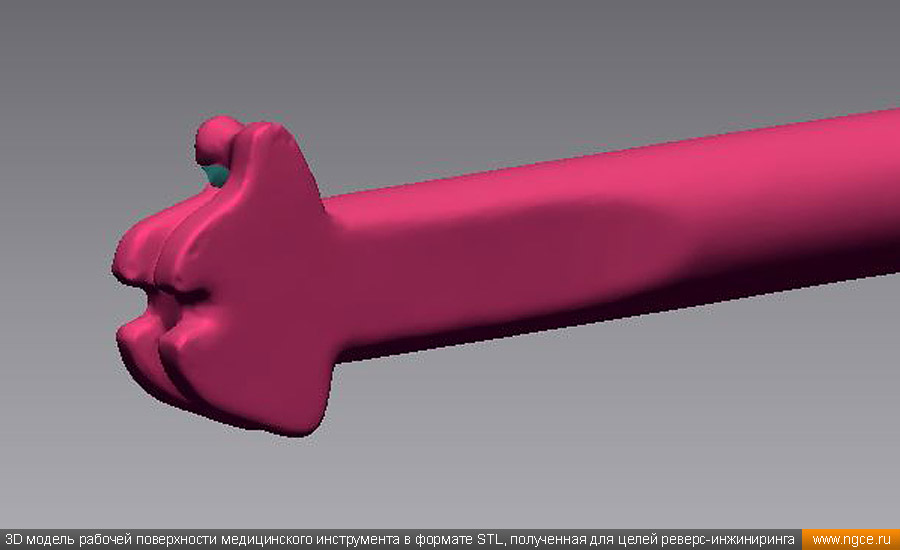

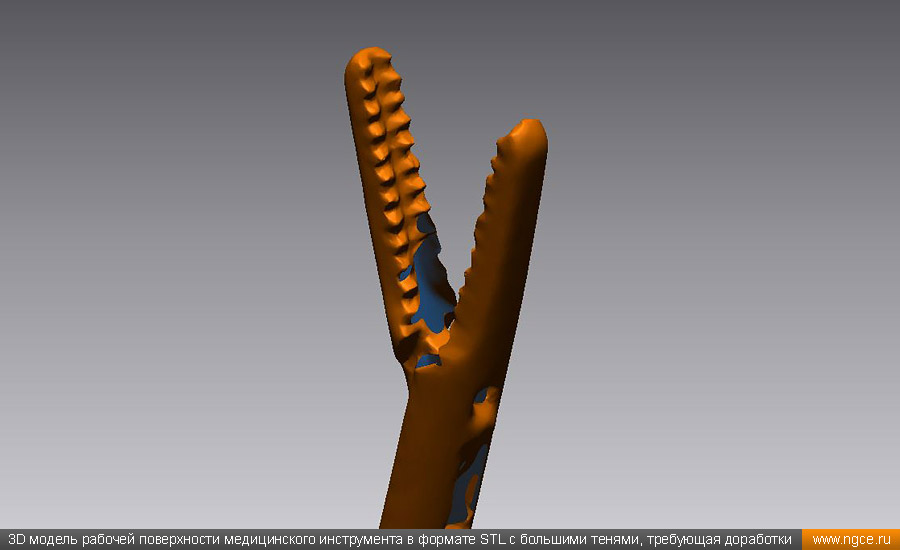

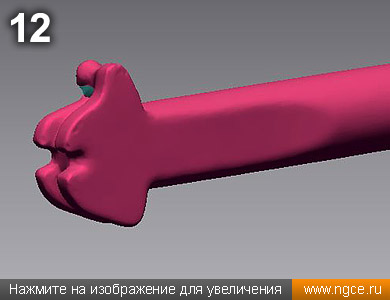

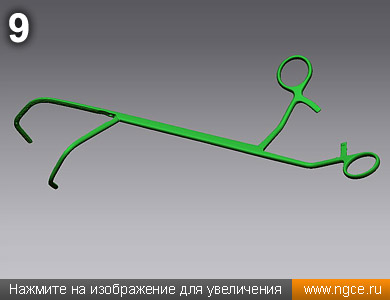

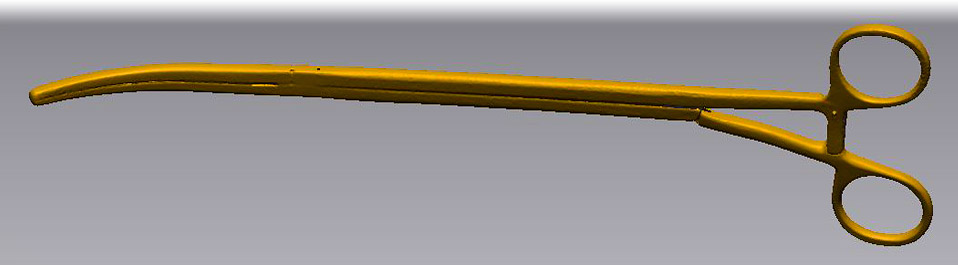

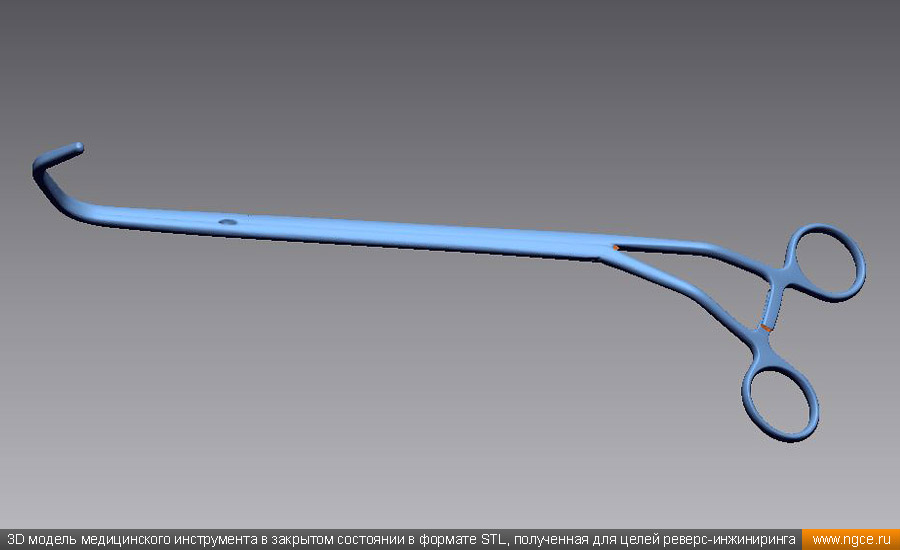

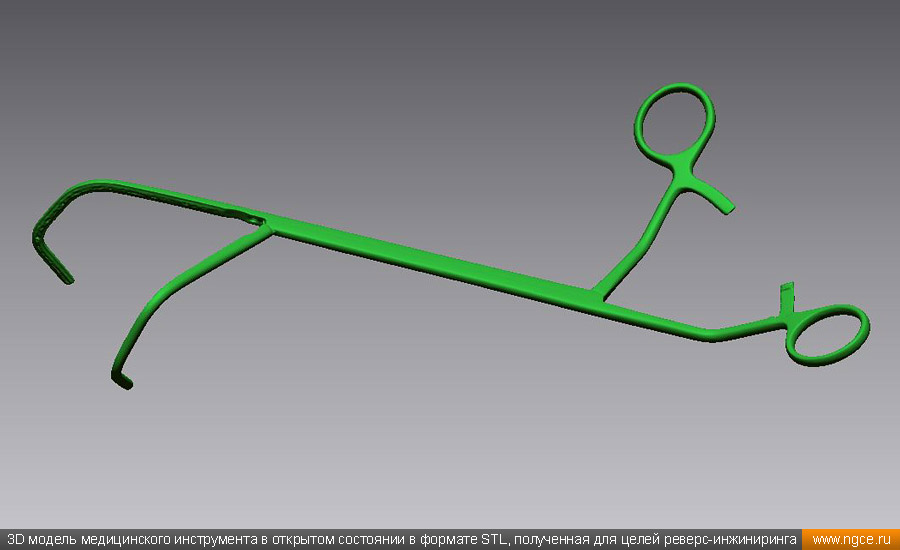

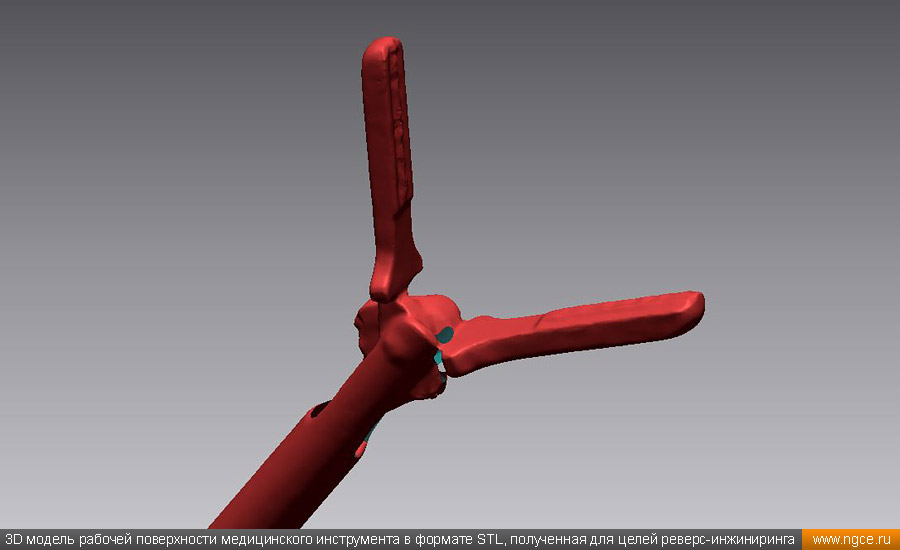

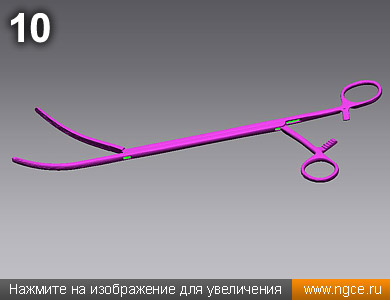

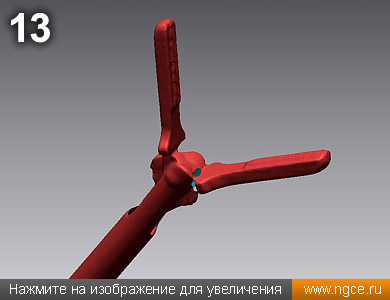

Ниже представлены результаты 3D сканирования различных медицинских инструментов для малоинвазивной хирургии в закрытом состоянии (фото 7, 8), в открытом состоянии (фото 9, 10, 11), а также ещё результаты 3D сканирования рабочих поверхностей этих инструментов (фото 12, 13, 14).

Результаты 3D сканирования без разбора на отдельные детали и выводы

Итоговые результаты 3D сканирования медицинских инструментов в целом и их рабочих поверхностей в очередной раз подтвердили, что любой объект 3D сканирования для целей копирования и реверс-инжиниринга должна поступать на обмеры в полностью разобранном состоянии, и каждая деталь должна сканироваться и моделироваться отдельно, иначе в ряде случаев не удаётся избежать дополнительных ручных домеров в дополнение к 3D сканированию, а также доработки итоговых 3D моделей по данным ручных домеров.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
