3D сканирование литых деталей корабля для целей доработки литьевых форм

Инженерная компания «НГКИ» выполнила проект по лазерному 3D сканированию литых деталей корабля для целей доработки литьевых форм на заводе в Ленинградской области.

Лазерное сканирование литых деталей корабля ледового класса

Процесс обработки (фрезерования) крупных литых деталей корпуса корабля — это процесс очень долгий, сложный и дорогостоящий. Поэтому формы для отливки деталей должны быть сконструированы таким образом, чтобы отливка была максимально близка к проекту детали в любой точке её поверхности. Всё это достигается путём тщательных и точных обмеров получаемых отливок, определением отклонений формы и размеров отливок от проектных значений по всей поверхности детали и доработкой литьевых форм с целью минимизации отклонений.

Мы осуществили 3D лазерное сканирование целого ряда отливок деталей для строящегося судна ледового класса при помощи лазерного сканера Leica ScanStation P40.

Ниже вы можете посмотреть на фотографии некоторых деталей, лазерное 3D сканирование которых мы выполнили, и на полученные 3D модели по результатам обработки данных обмерных работ.

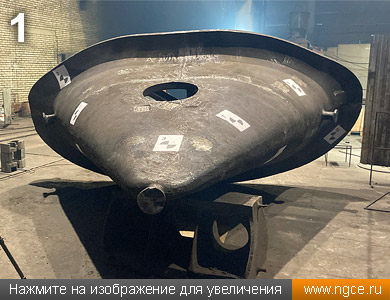

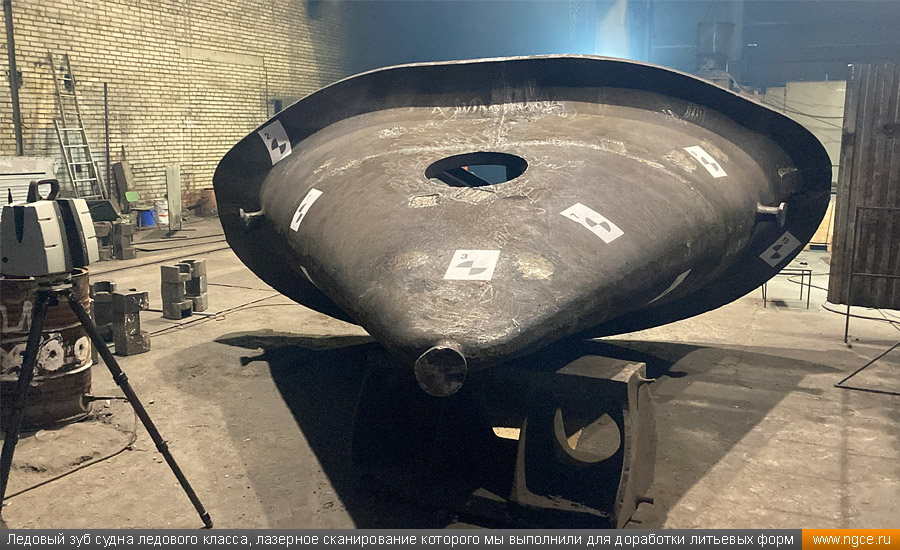

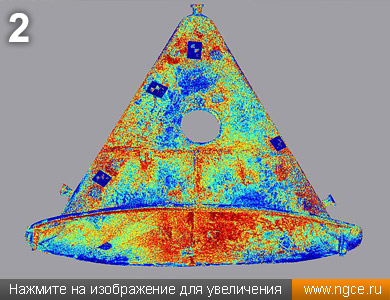

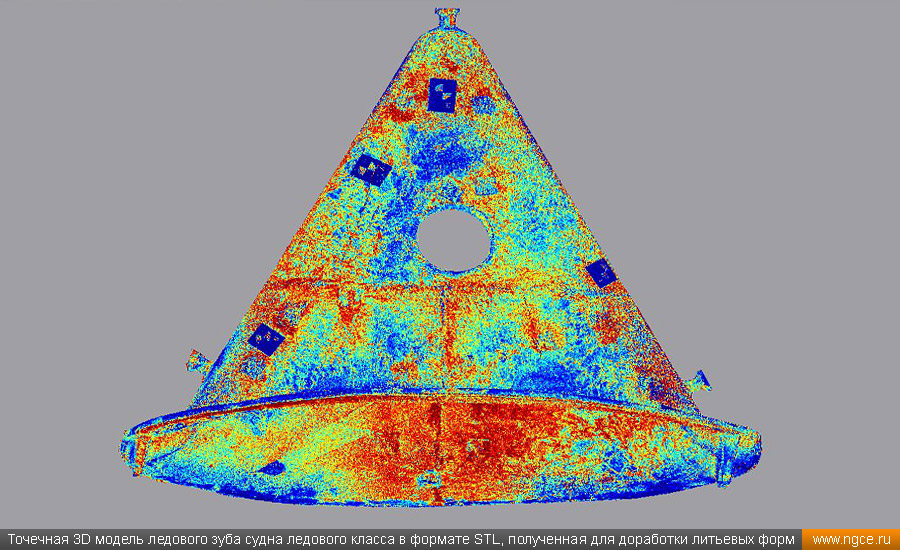

3D лазерное сканирование ледового зуба и полученная 3D модель:

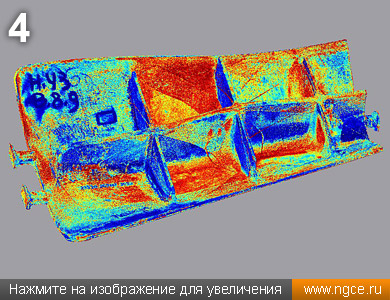

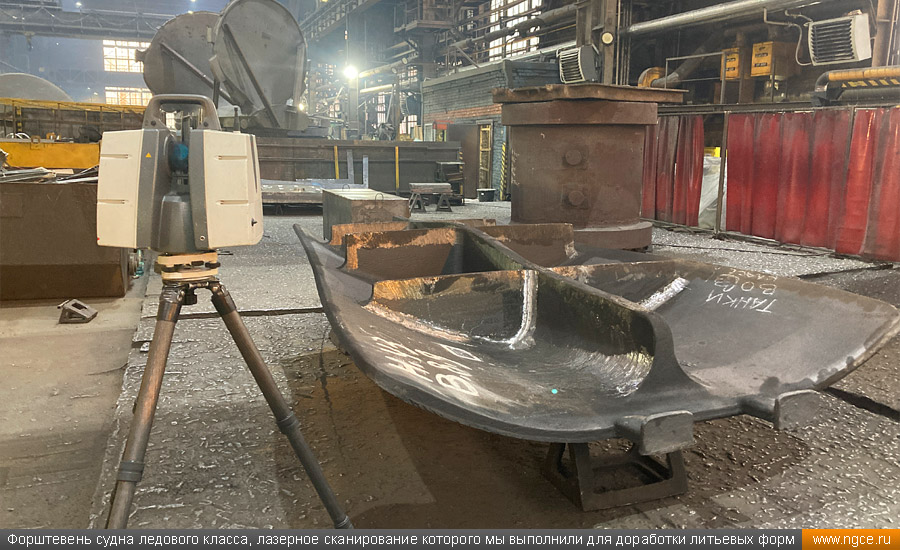

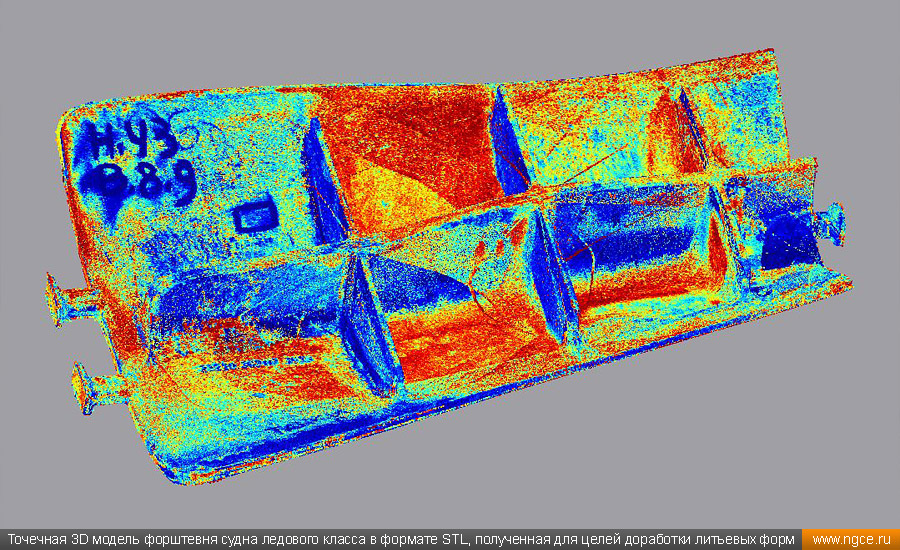

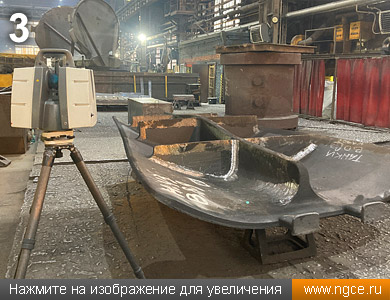

3D лазерное сканирование форштевня и полученная 3D модель:

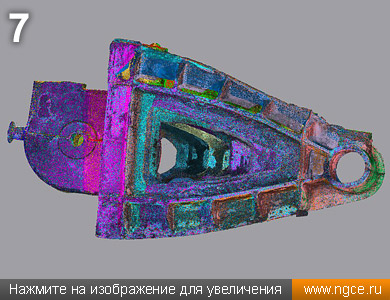

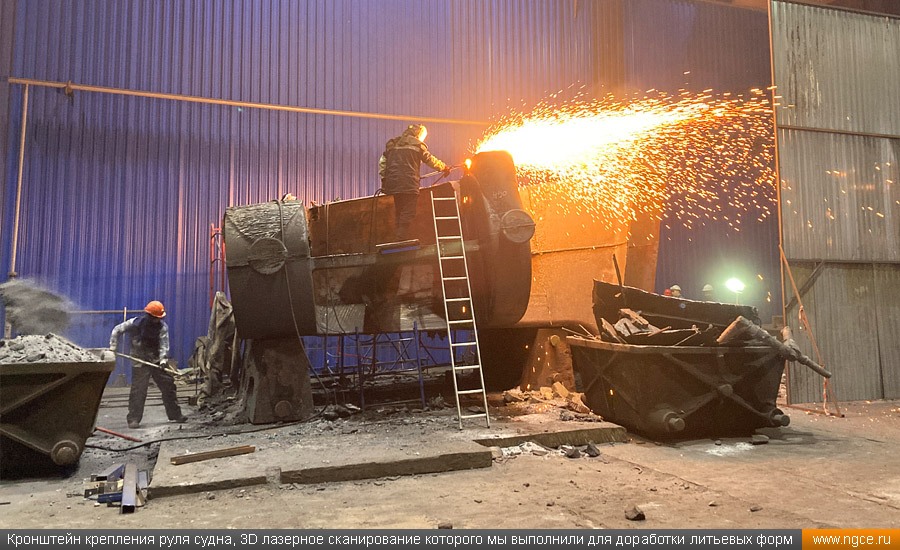

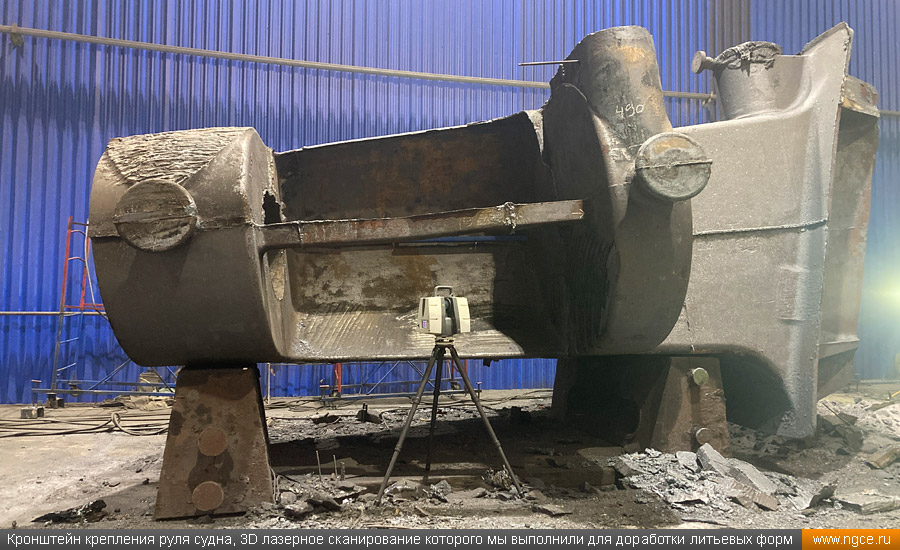

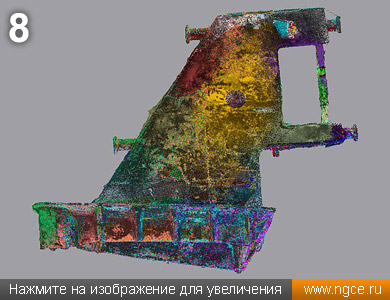

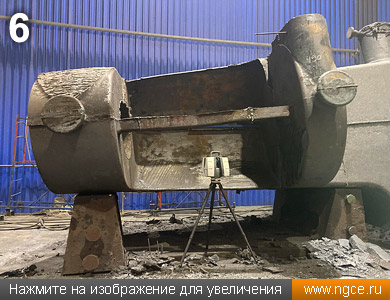

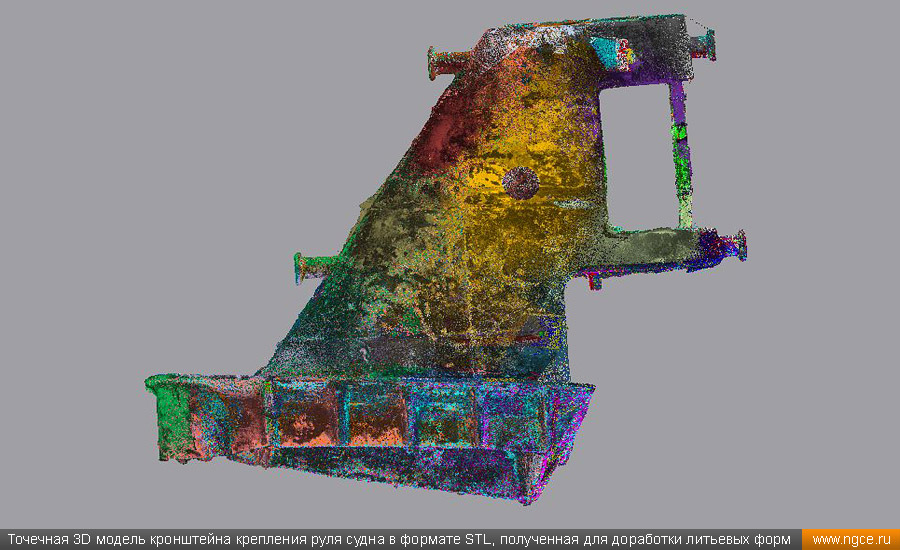

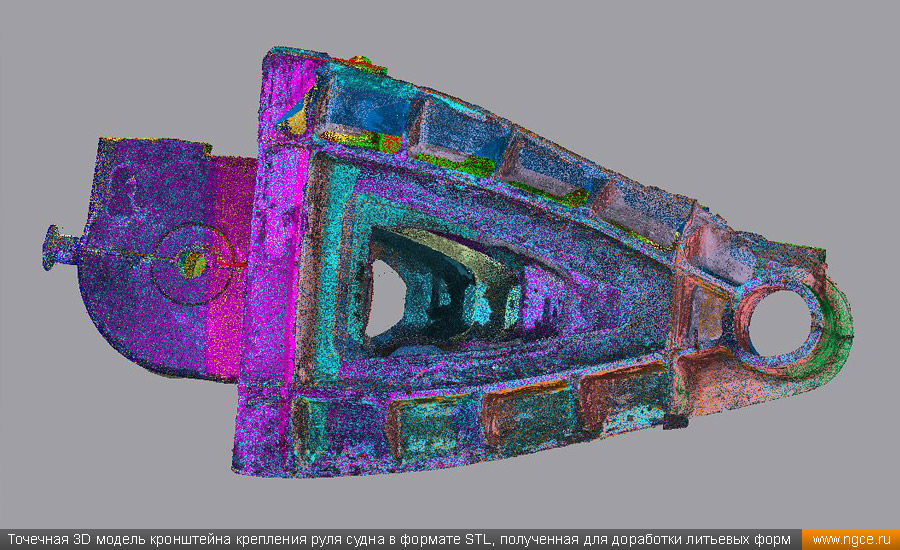

3D лазерное сканирование кронштейна крепления руля и полученная 3D модель:

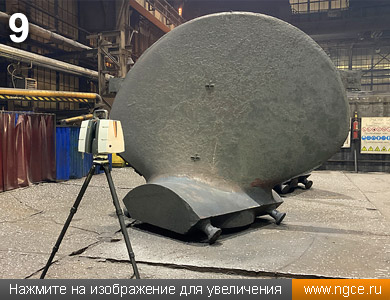

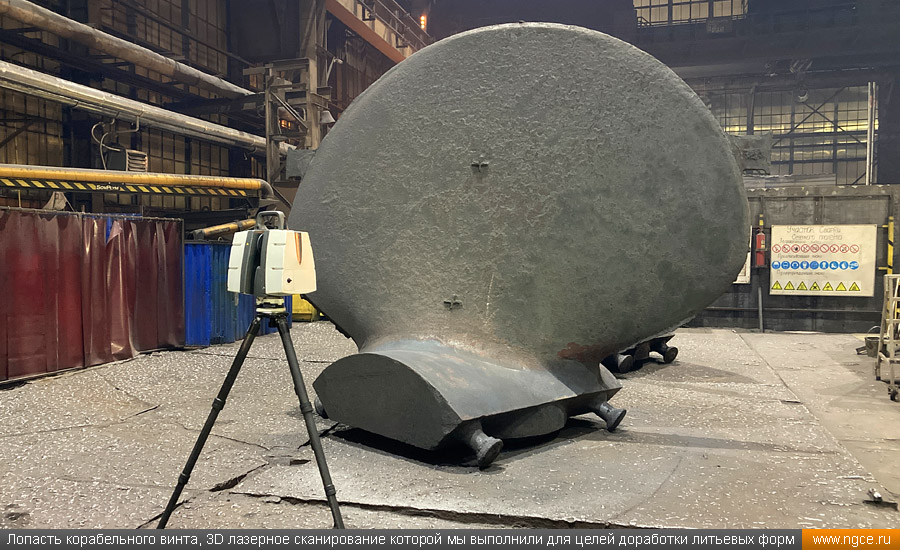

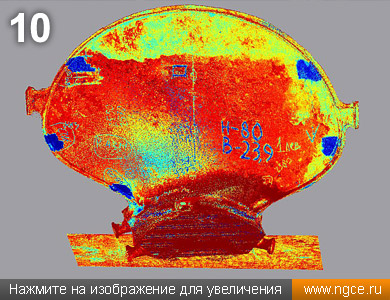

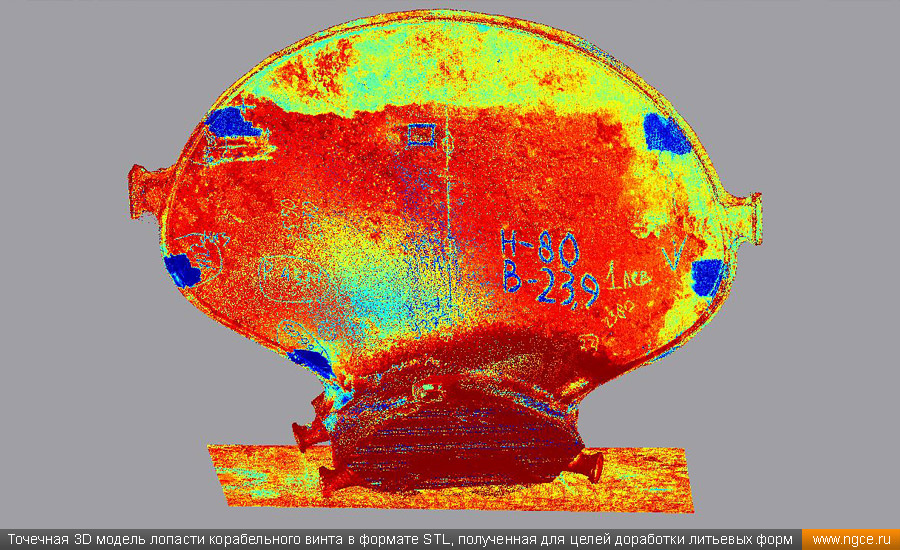

3D лазерное сканирование лопасти корабельного винта и полученная 3D модель:

Кроме самих деталей, мы также выполнили 3D лазерное сканирование деревянных моделей этих деталей, которые используются для изготовления литьевых форм. Ниже вы можете посмотреть на пример одной из полученных нами обмерных 3D моделей.

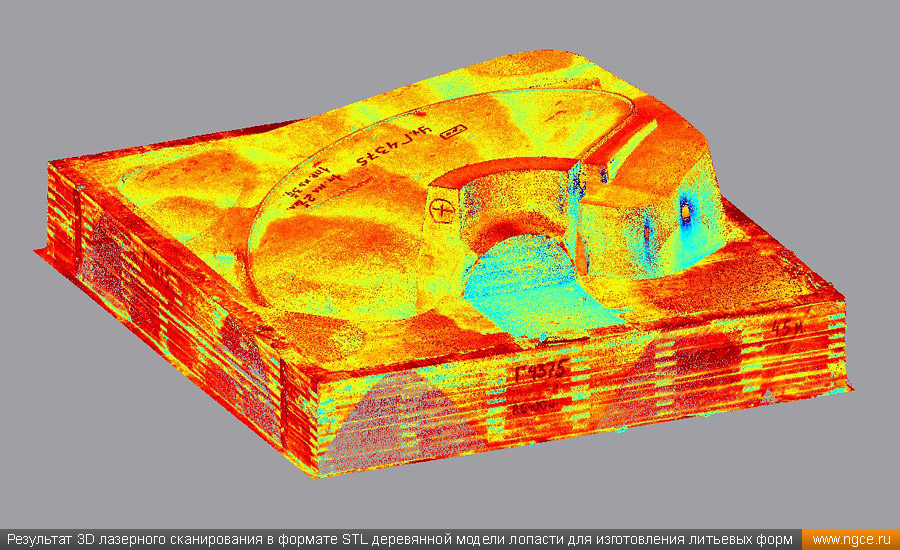

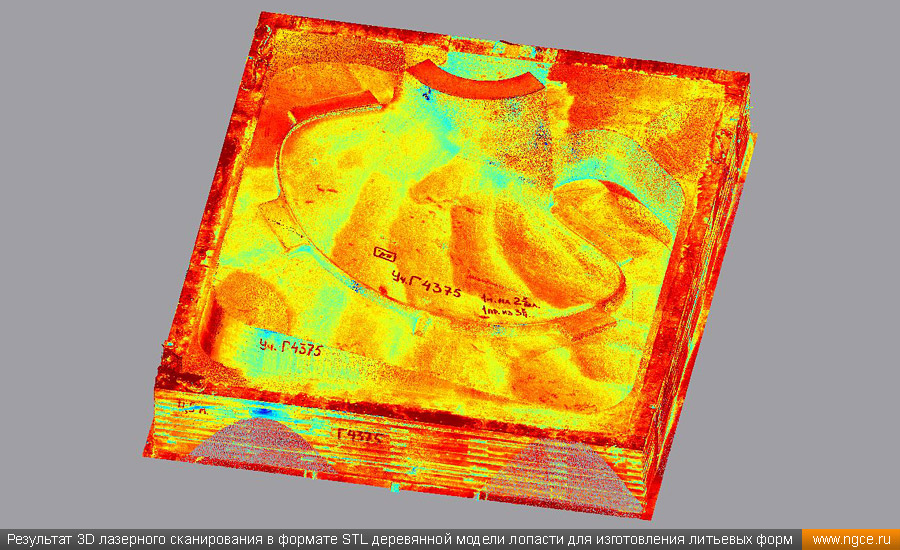

Результат 3D сканирования деревянной модели лопасти:

Также мы выполнили и 3D лазерное сканирование литьевых форм для изготовления деталей судна. Ниже вы можете посмотреть на примеры полученных нами обмерных 3D моделей.

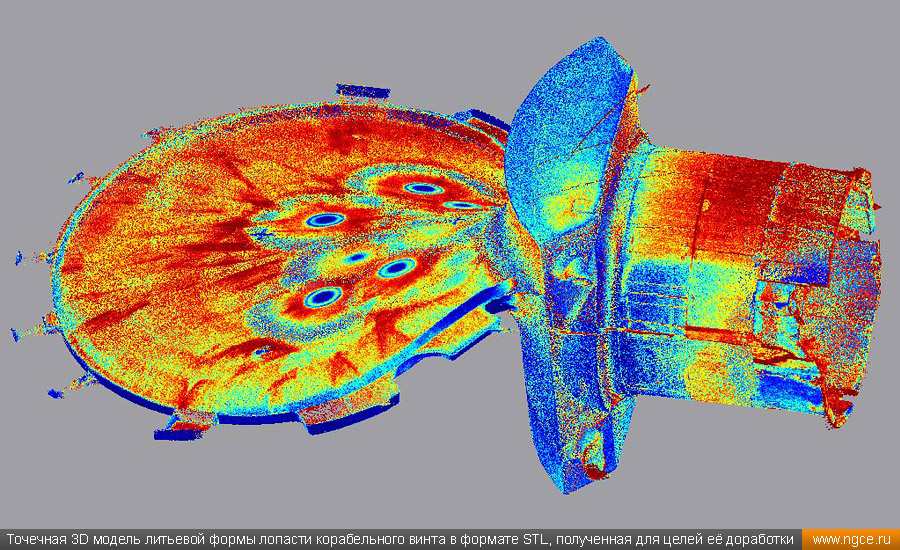

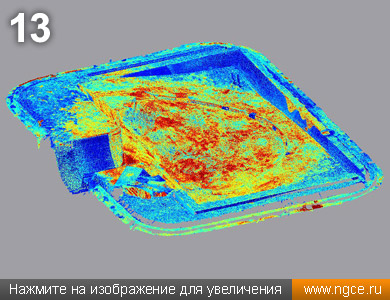

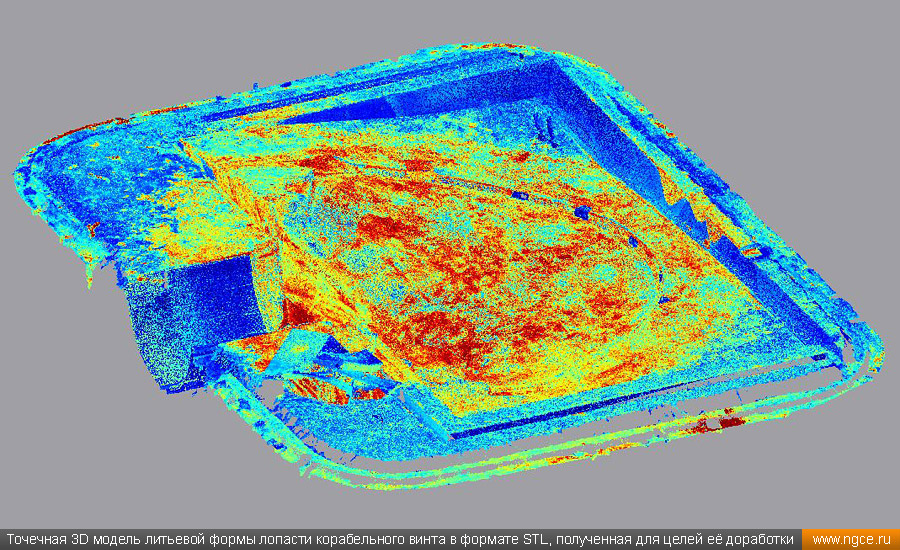

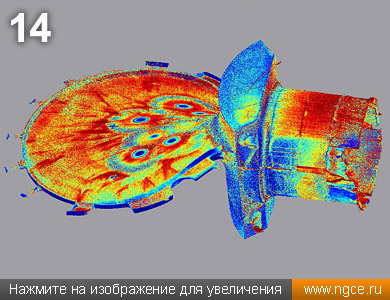

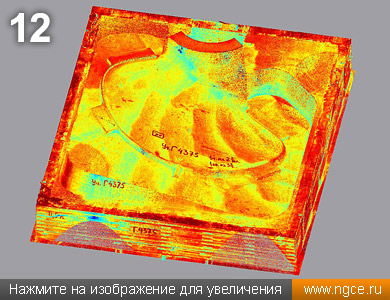

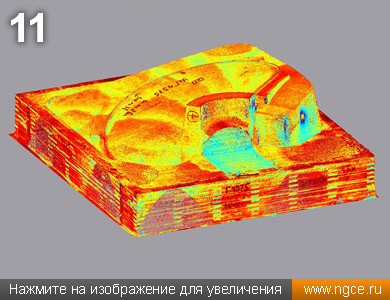

Результат 3D сканирования литьевой формы лопасти:

Полученные нами в результате лазерного 3D сканирования и обработки данных обмерных работ материалы активно используются конструкторским бюро завода для доработки деревянных моделей, используемых для изготовления литьевых форм.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры»;
— «3D сканирование и моделирование для реверс-инжиниринга, контроля геометрии, доработки, контроля износа».
