Лазерное сканирование и 3D моделирование исторической части города Касимов

Инженерное предприятие «НГКИ» выполнило весьма интересный проект по лазерному сканированию и построению обмерных 3D моделей исторической части города Касимов в Рязанской области для целей изготовления макетов двух центральных городских площадей методом 3D печати.

Обмеры городских площадей и зданий для целей 3D печати

Заказчиком работ выступила организация, которая специализируется на 3D печати на современных 3D принтерах. Компания ООО «НГКИ» является ведущей компанией в области лазерного сканирования и моделирования в нашей стране.

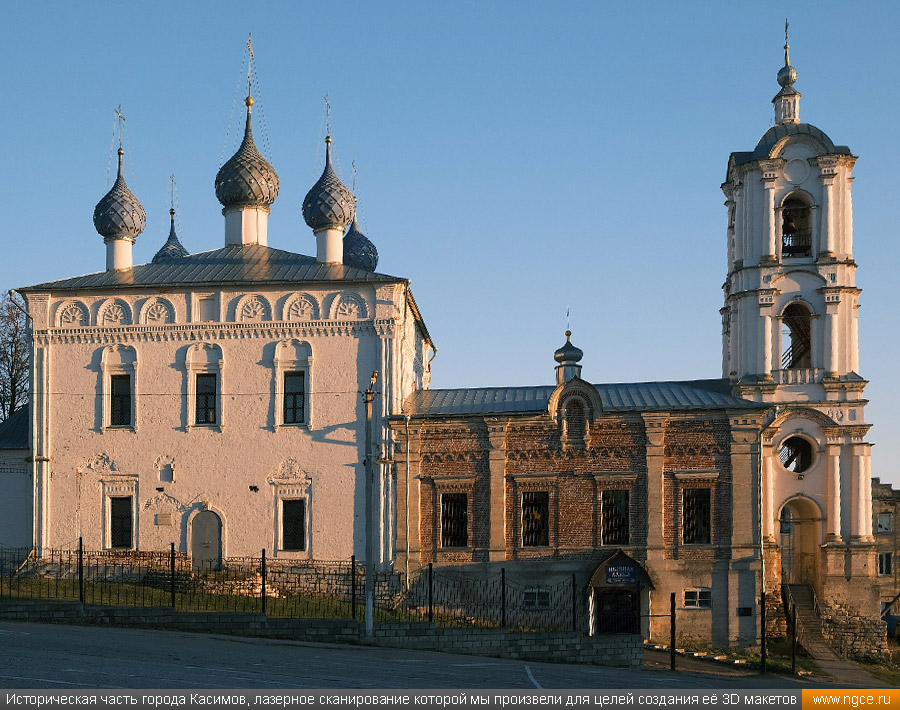

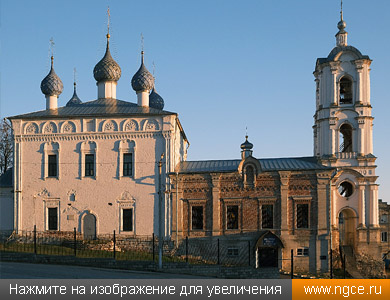

Очередной задачей наших специалистов было выполнить точные обмерные работы методом лазерного сканирования получить 3D модели исторической застройки двух площадей в городе Касимов для дальнейшей 3D печати на принтере и изготовления подробных 3D макетов центра города, на которых с высокой точностью должны были отображаться все здания и сооружения, ландшафт и рельеф.

Обмерные работы зданий и ландшафта на двух городских площадях

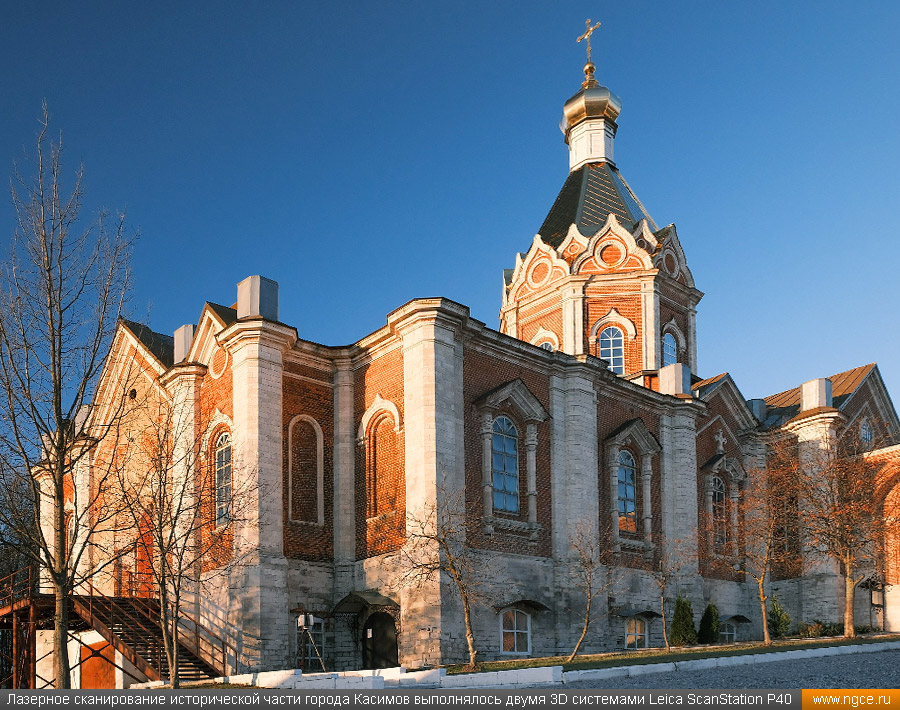

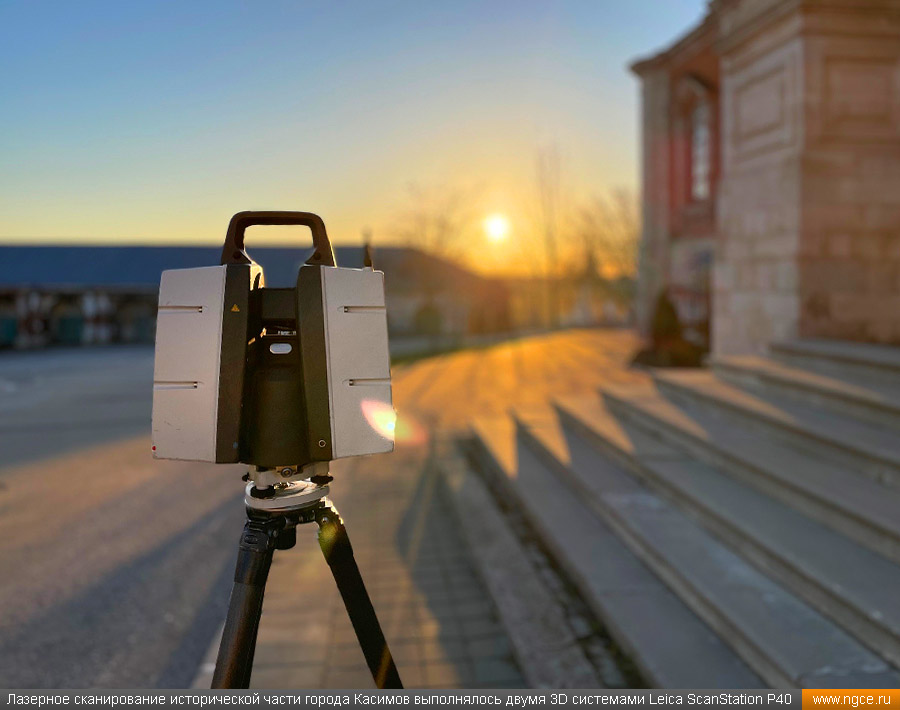

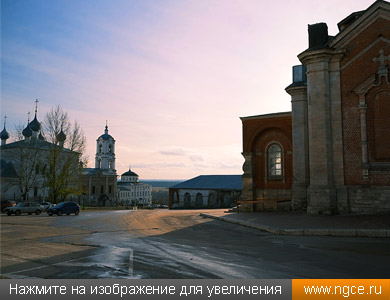

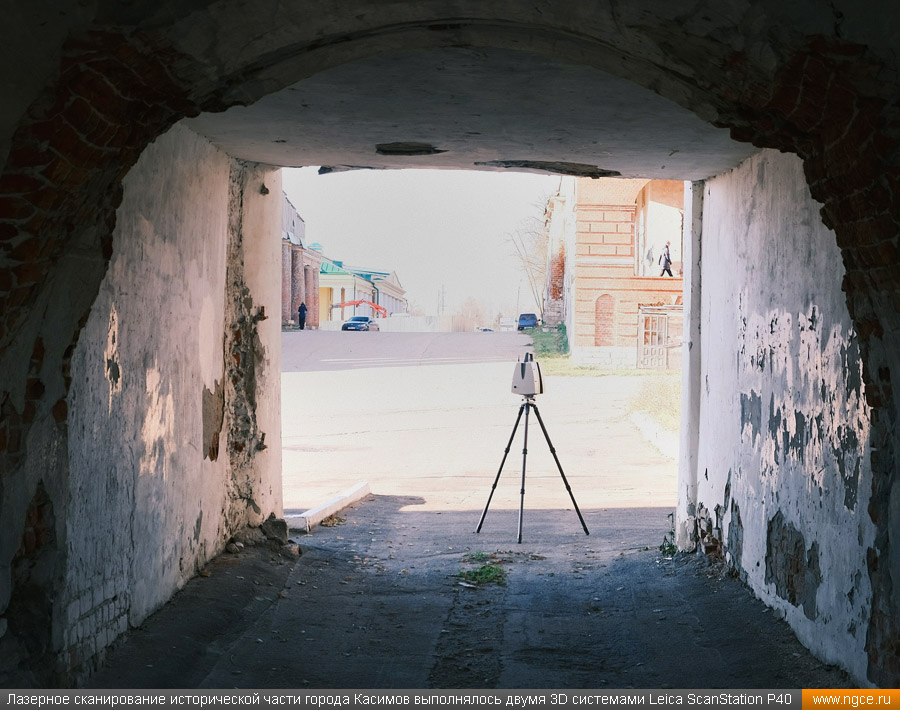

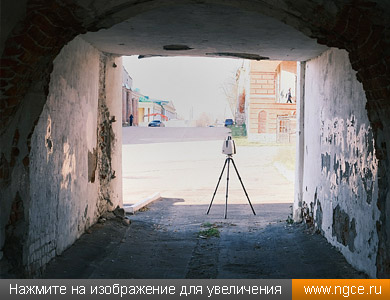

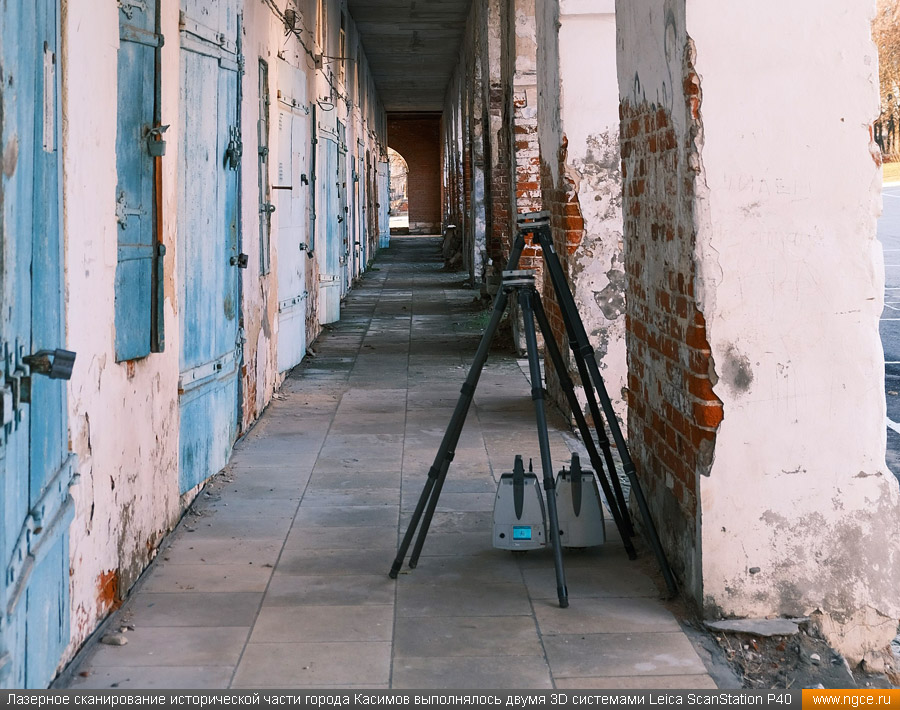

Для выполнения этой задачи мы провели обмерные работы площади Свободы и Соборной площади городе Касимов методом лазерного сканирования, используя сразу две сканирующие 3D системы Leica Scanstation P40 для целей ускорения проведения полевого этапа, поскольку у нашего Заказчика были сильно ограничены сроки на изготовление макетов.

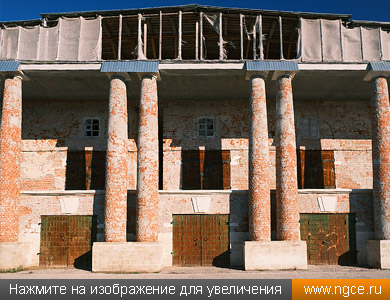

Архитектурные обмеры центра города методом лазерного сканирования

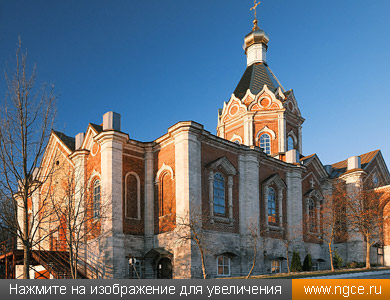

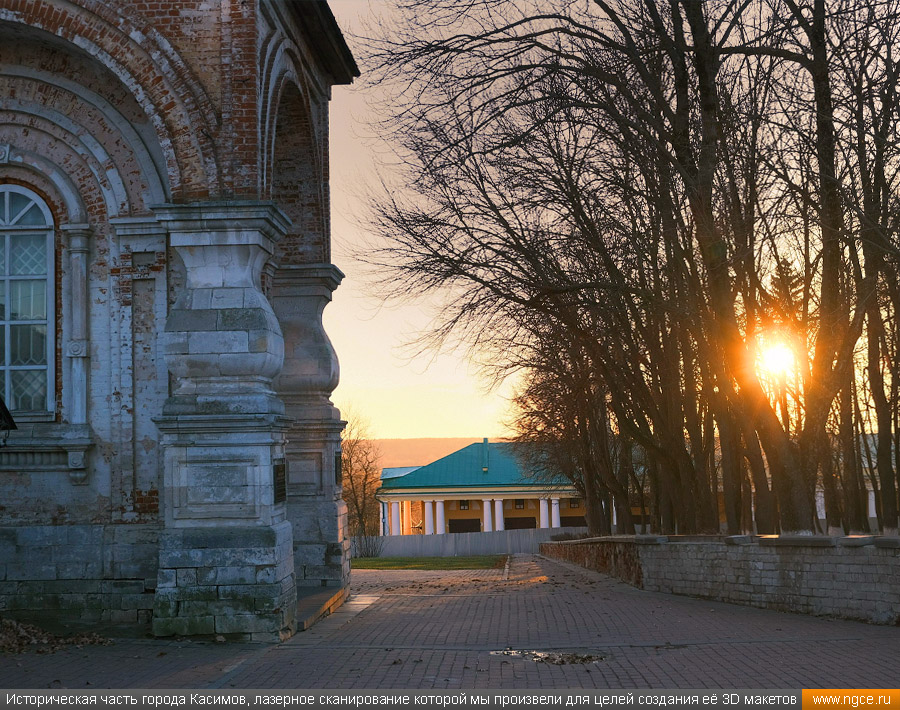

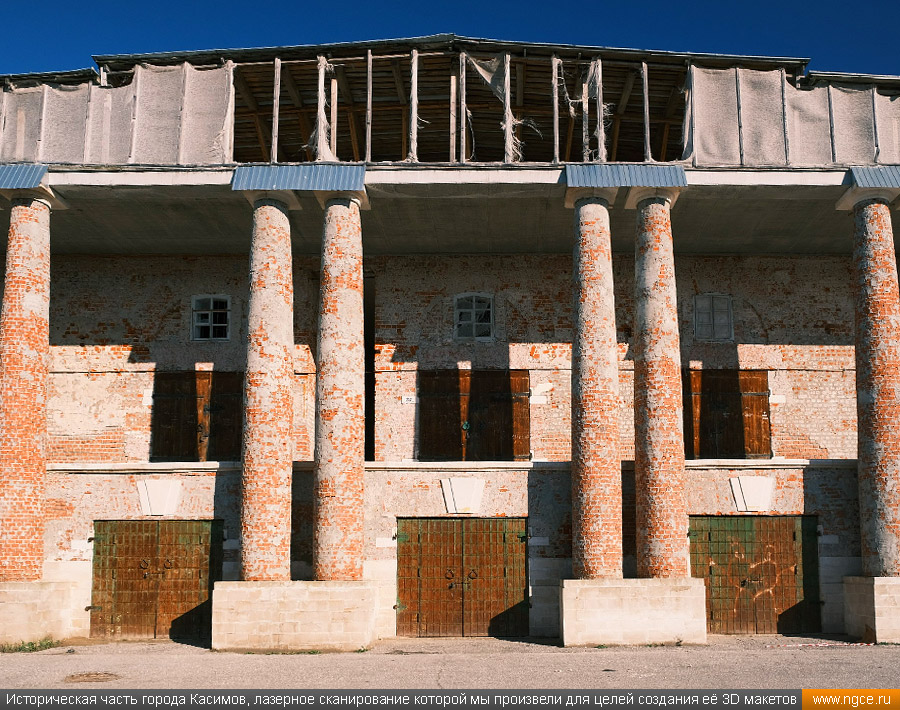

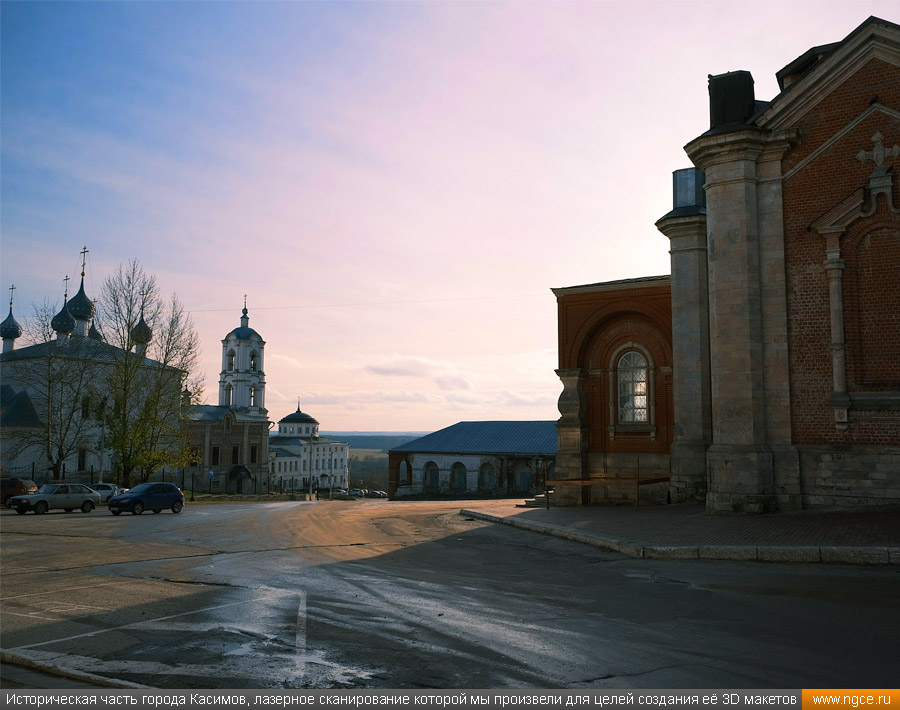

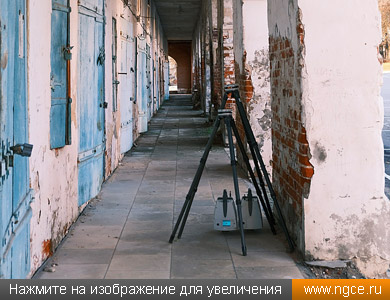

Лазерное сканирование исторической части города Касимов производилось в цвете. Обмерные работы заняли два дня работы двух специалистов с двумя лазерными сканерами.

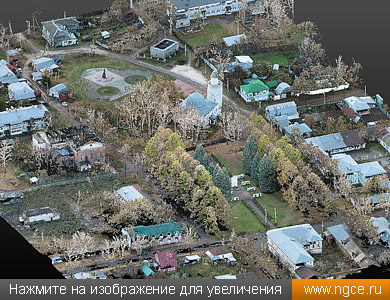

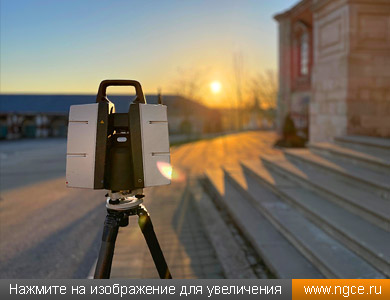

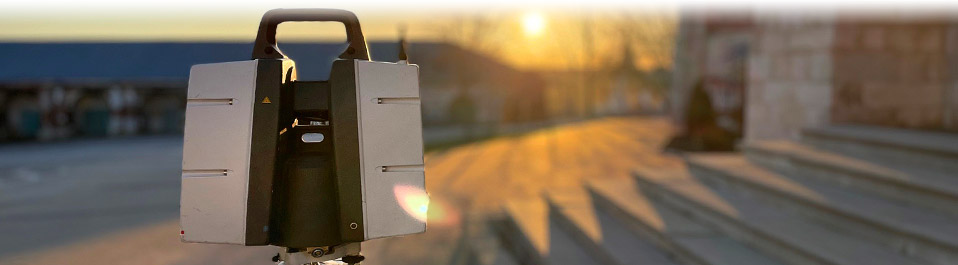

Лазерные 3D сканеры Leica Scanstation P40, которых в парке оборудования нашей компании пять штук, как обычно, прекрасно справились с поставленной задачей, позволив получить очень точные облака точек. Архитектурные обмеры исторической части города Касимов были на этом успешно завершены, и наши специалисты отправились снова в дорогу.

Построение 3D моделей зданий и ландшафта по данным обмерных работ

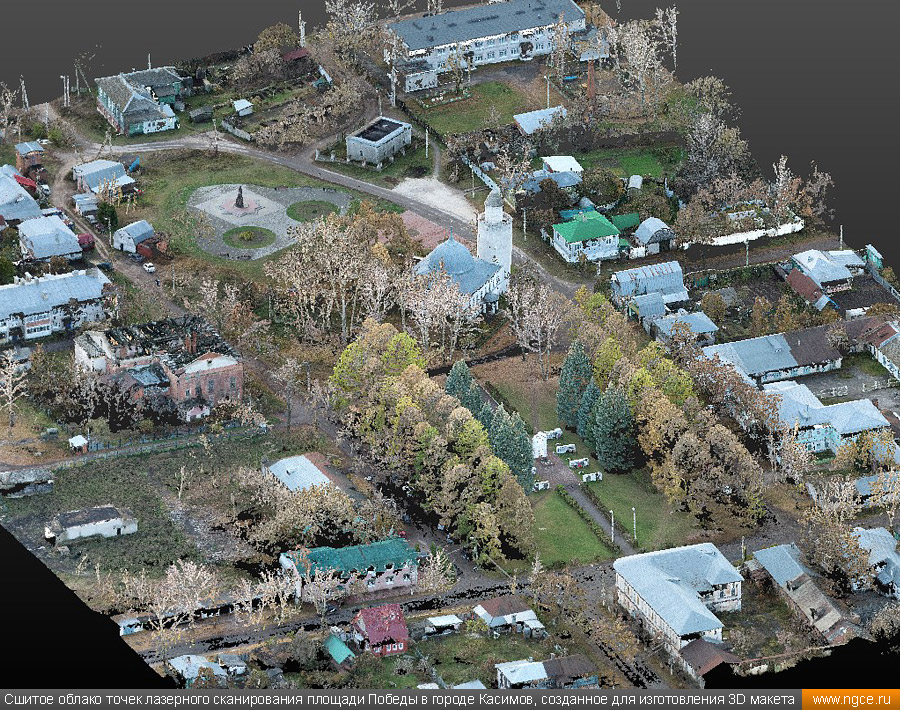

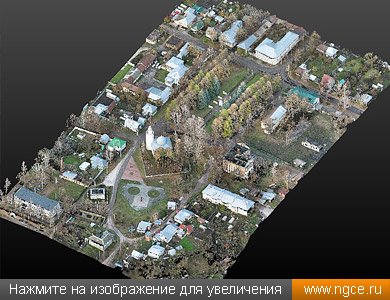

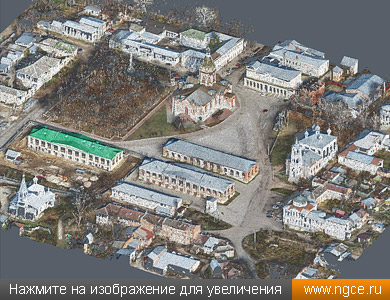

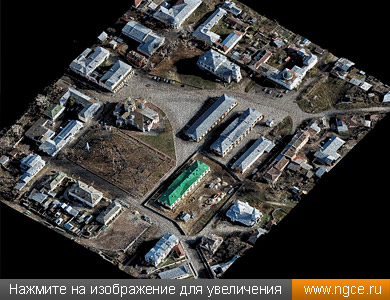

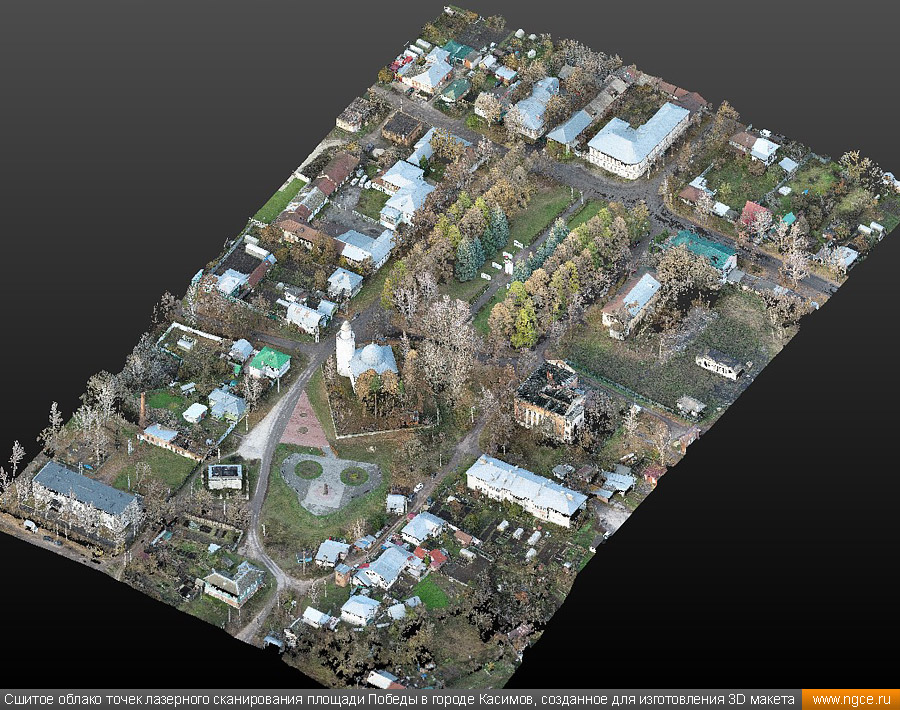

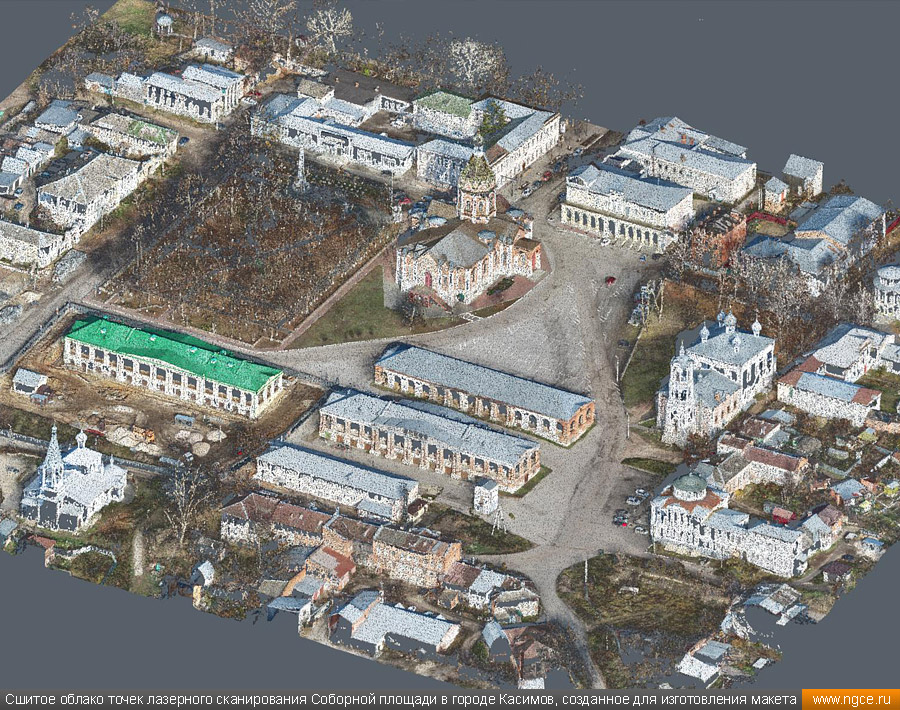

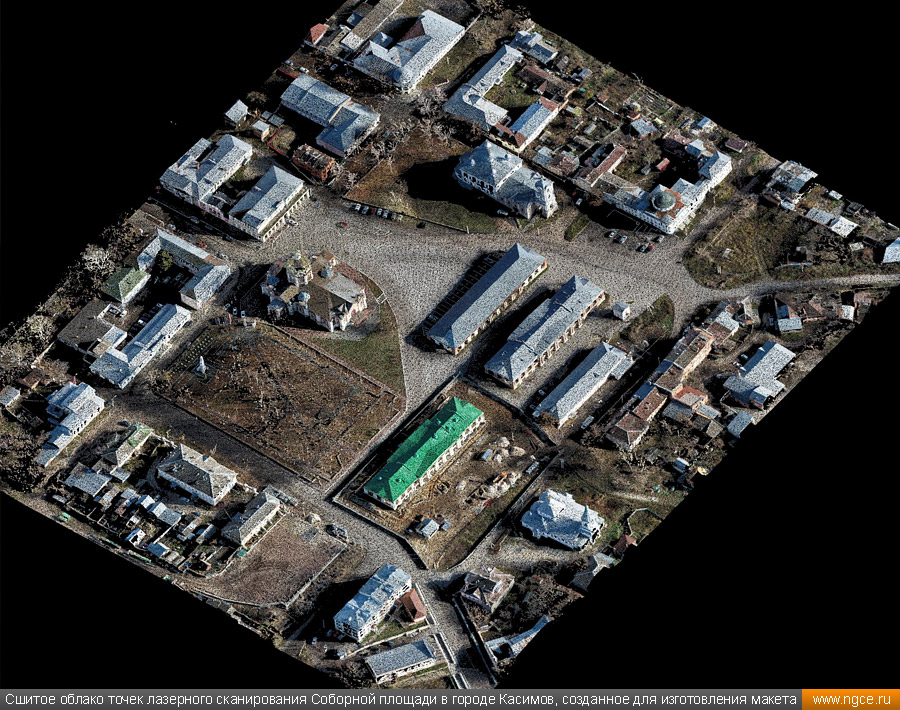

Вернувшись после выполнения полевых работ из Касимова в Москву, наши специалисты приступили к камеральной стадии проекта. Сшивка, очистка полученных облаков точек 3D лазерного сканирования от посторонних объектов и шумов, а также их обработка заняли шесть рабочих дней.

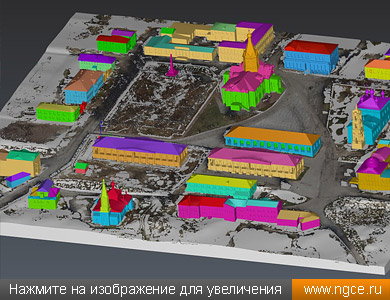

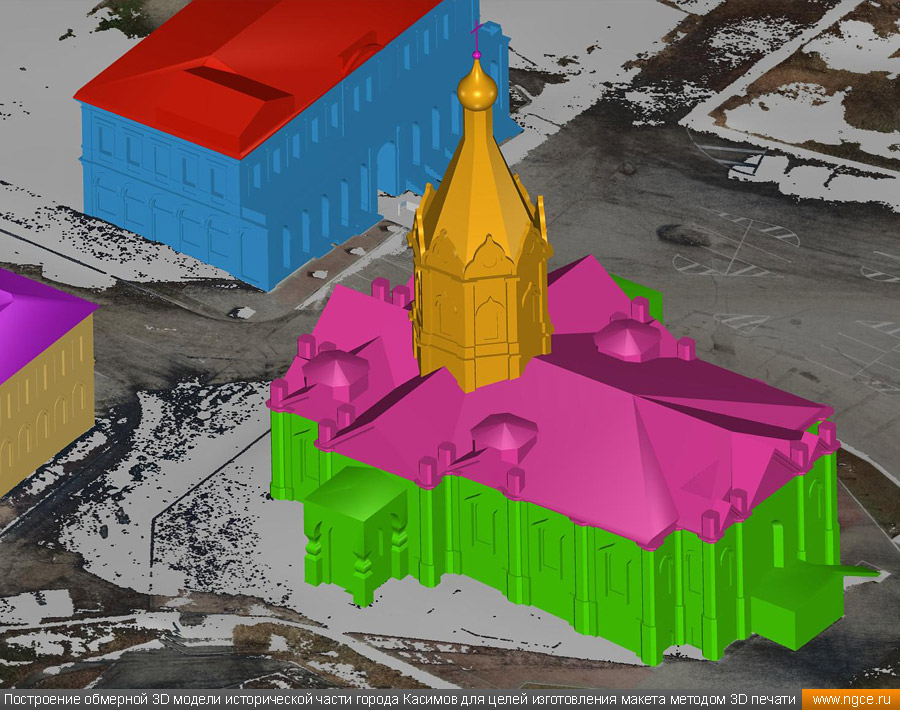

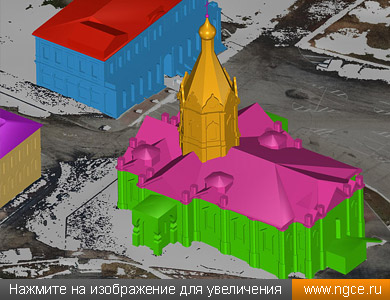

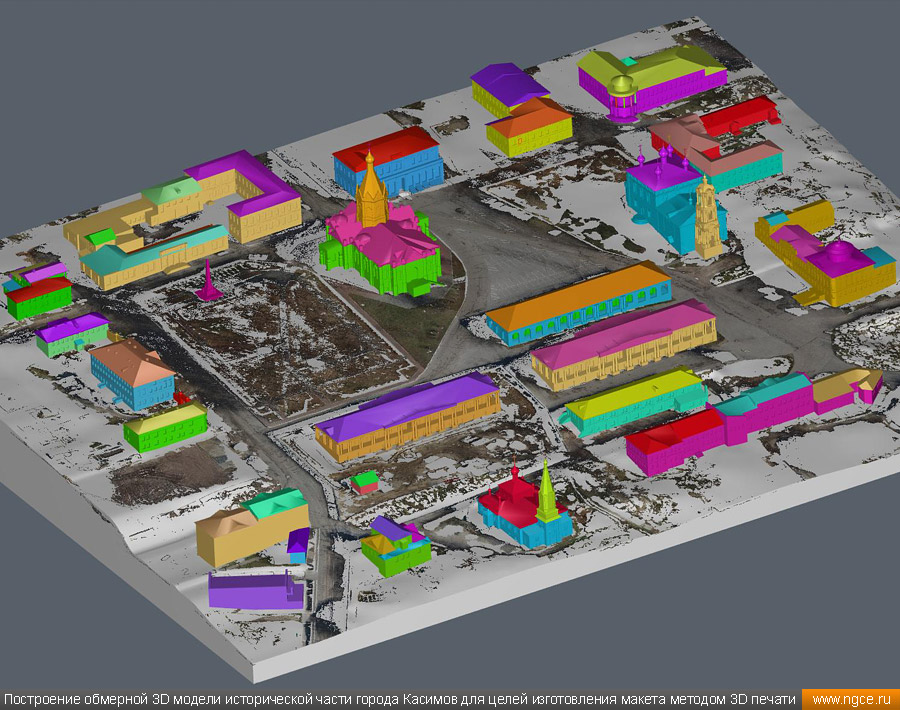

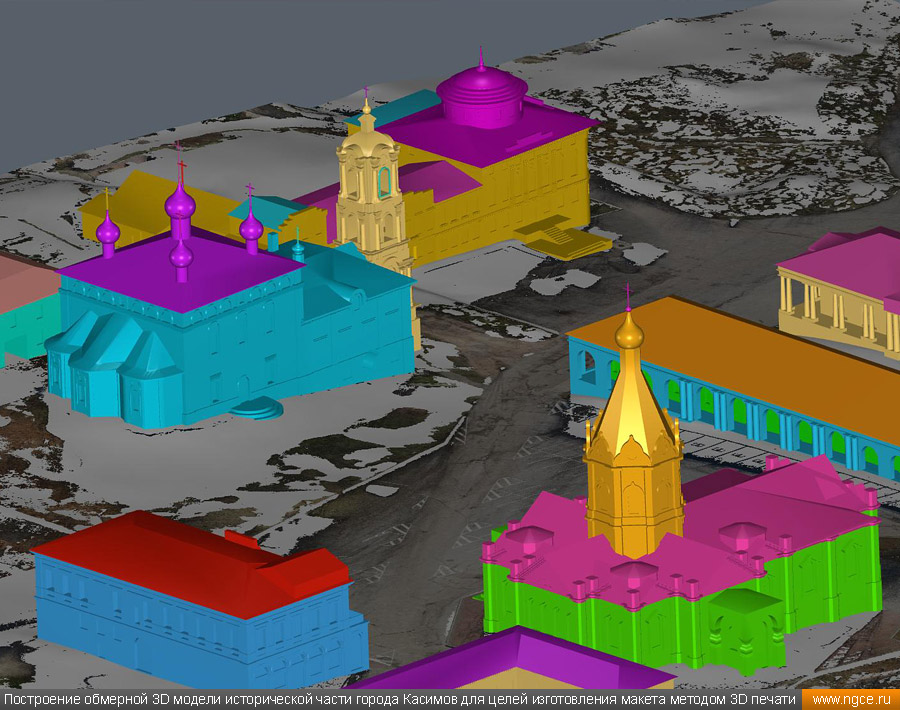

После сшивки и чистки облаков точек нами было выполнено 3D моделирование ландшафта и исторической застройки обеих площадей, что является очень кропотливой работой. Данный процесс занял больше всего времени, поскольку 3D моделирование выполняется вручную в различных CAD приложениях.

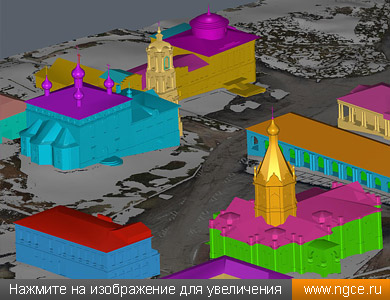

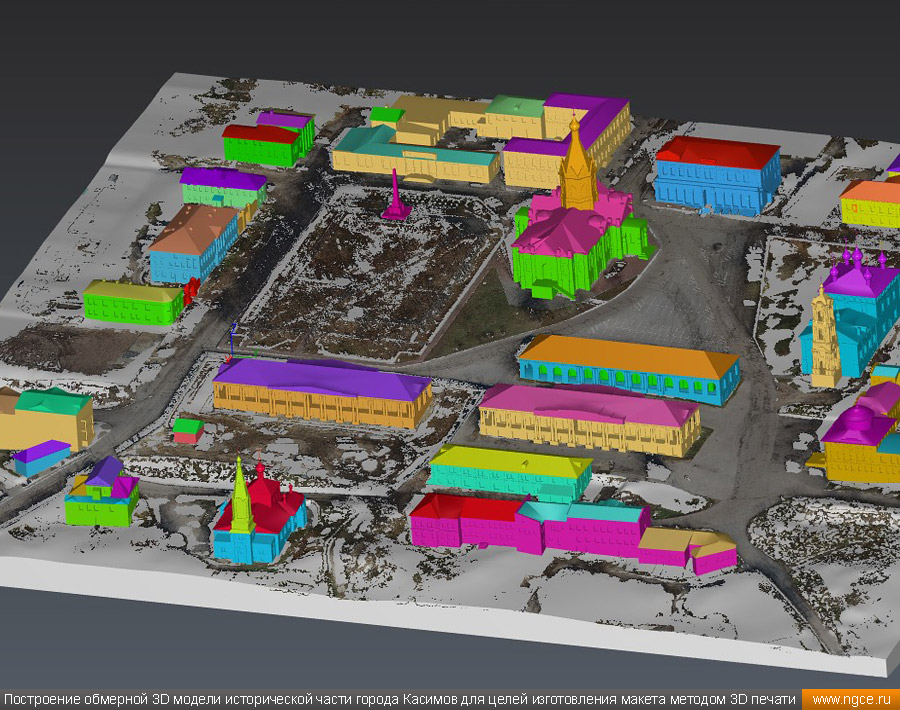

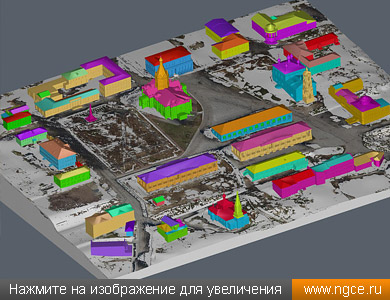

По данным лазерного сканирования наши специалисты произвели детальное 3D моделирование рельефа местности и ландшафта, а также всех зданий и памятников, расположенных на обеих городских исторических площадях.

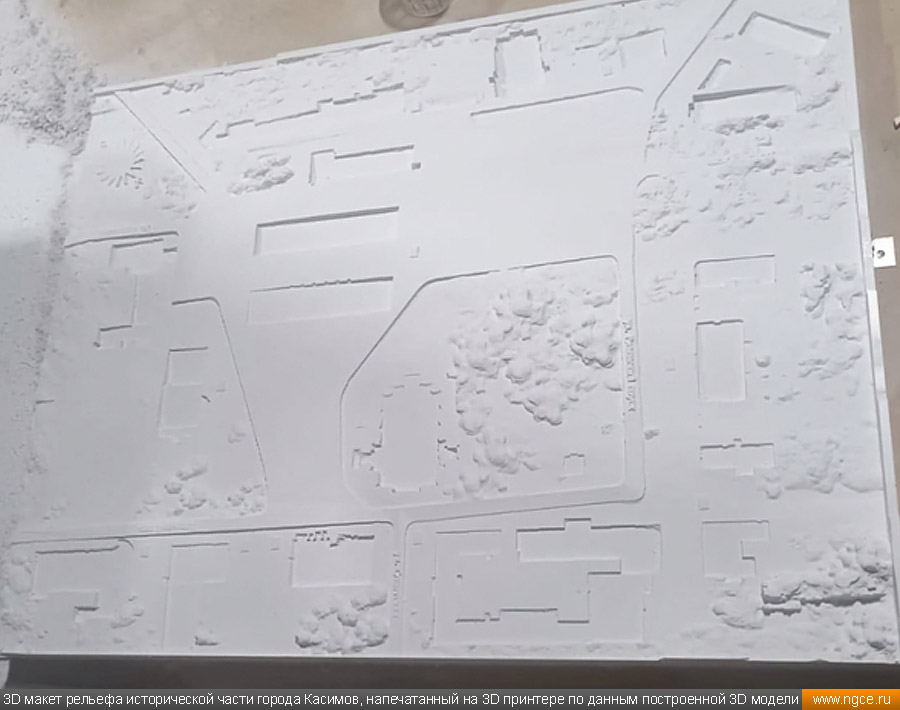

Изготовление 3D макетов исторической части города методом 3D печати

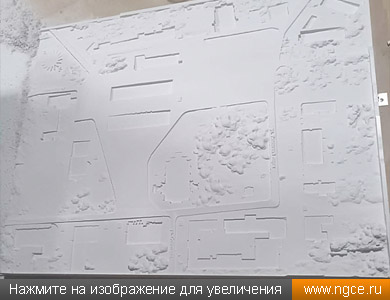

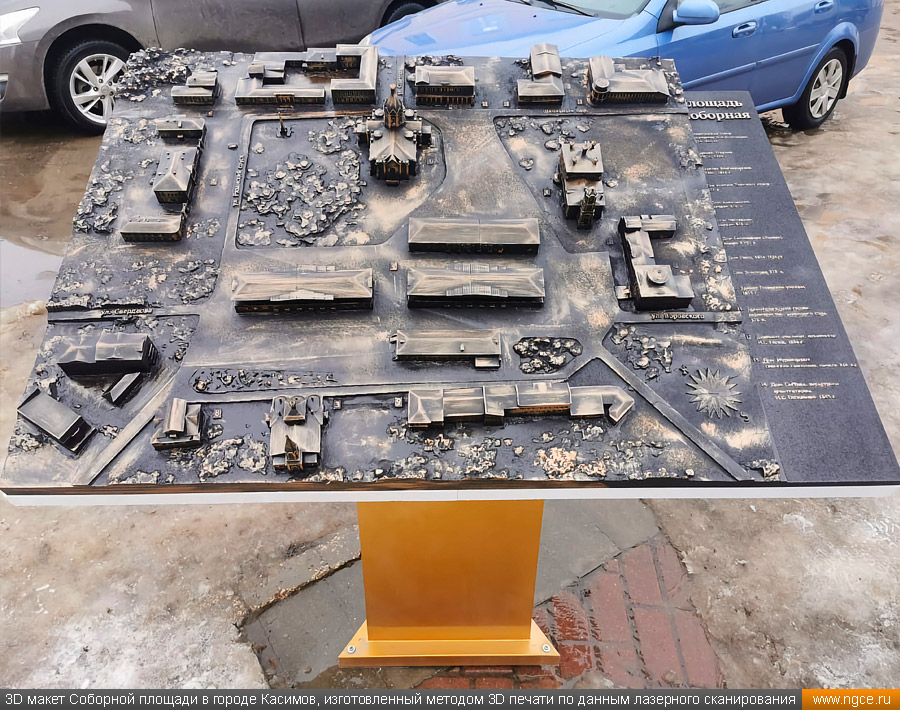

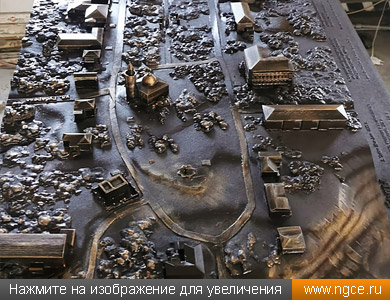

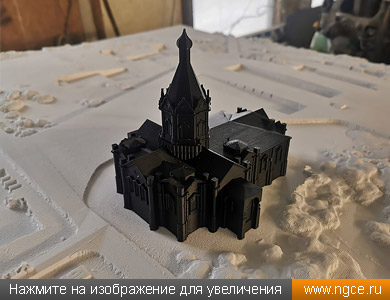

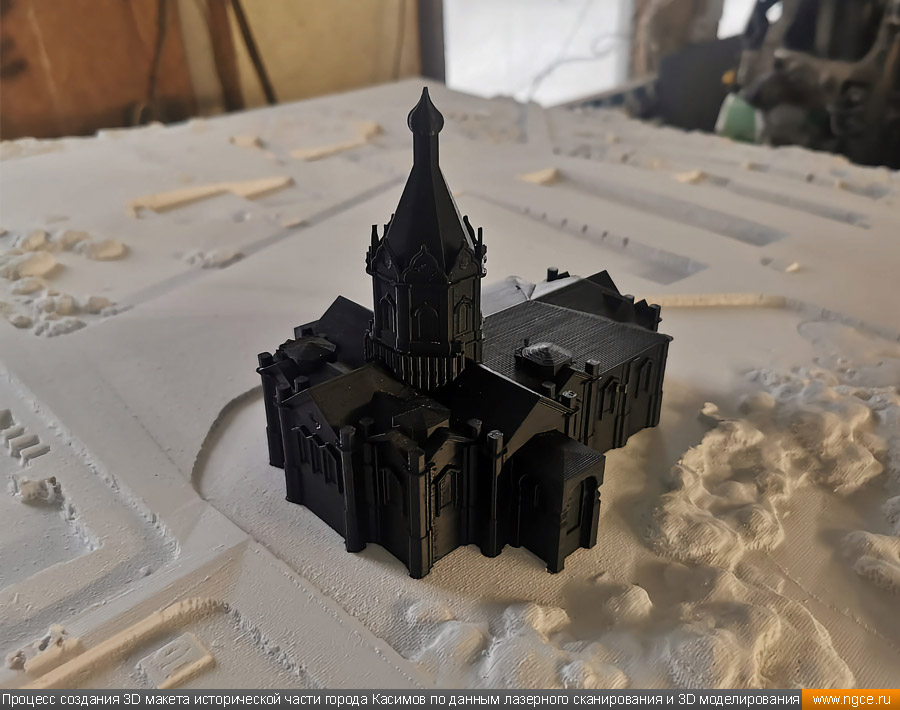

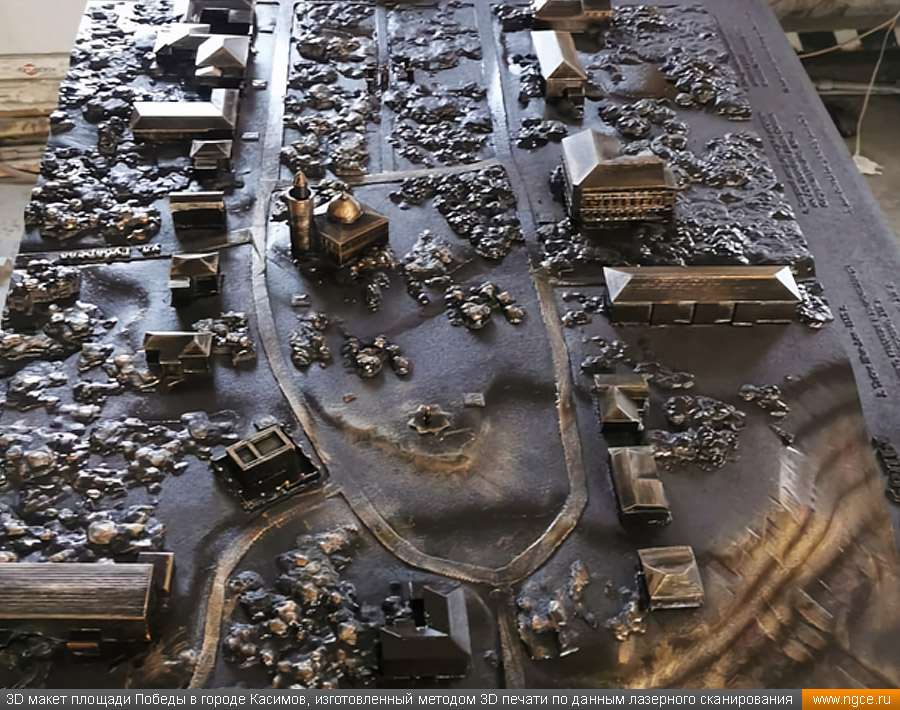

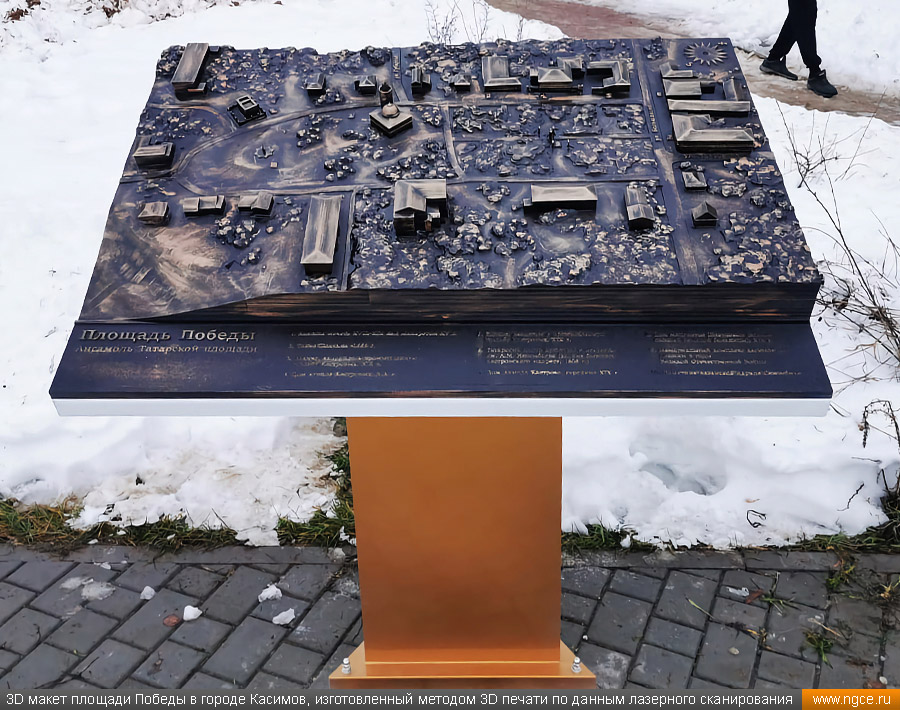

После завершения камерального этапа работ задача наших специалистов была успешно выполнена, а построенные обмерные 3D модели обеих площадей были переданы нами специалистам Заказчика. Дизайнеры Заказчика создали финальные варианты 3D макетов с надписями и условными обозначениями, а потом мастер изготовил и раскрасил изготовленные на 3D принтере 3D макеты обеих площадей.

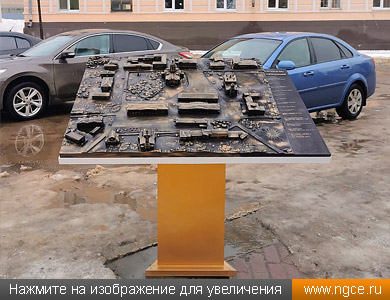

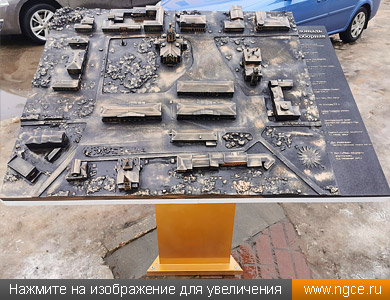

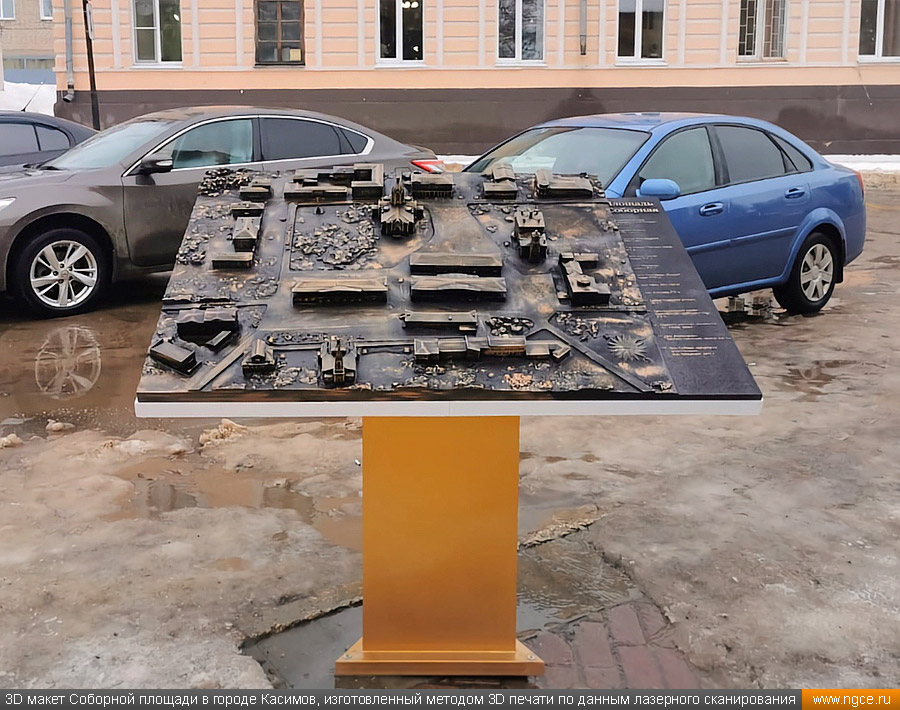

По окончании всего спектра работ по этому интересному проекту 3D макеты исторической части города Касимов были установлены соответственно на площади Свободы и Соборной площади, запечатлев всю старинную застройку, украсив собой центр города и привлекая к себе как местных жителей, так и туристов.

Видео о проекте: лазерное сканирование, 3D моделирование и 3D печать

Ниже вы можете посмотреть наш короткий видеоролик об обмерах, 3D моделировании, 3D печати итоговых макетов центральной части города Касимов в Рязанской области.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
