Градуировка танков наливного судна и составление калибровочных таблиц

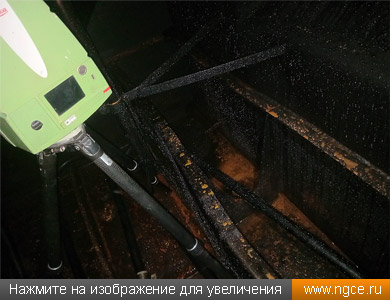

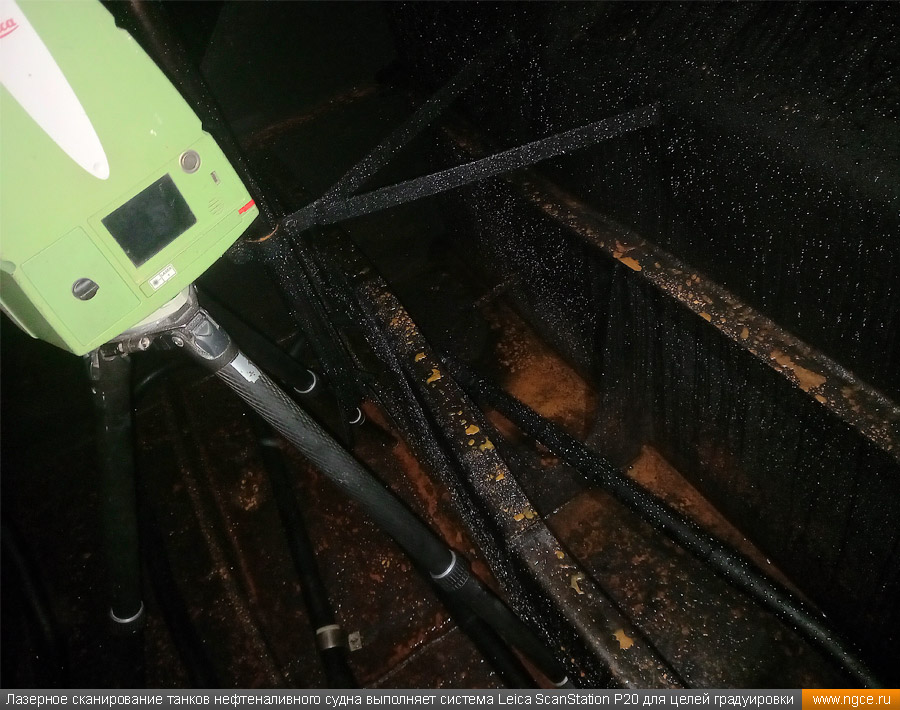

Специалистами инженерной компании «НГКИ» была выполнена градуировка танков нефтеналивного судна в Санкт-Петербурге. Обмеры грузовых танков данного судна были произведены нами по технологии лазерного сканирования при помощи сканирующей 3D системы Leica ScanStation P20.

Градуировка резервуаров геометрическим методом с применением 3D сканирования

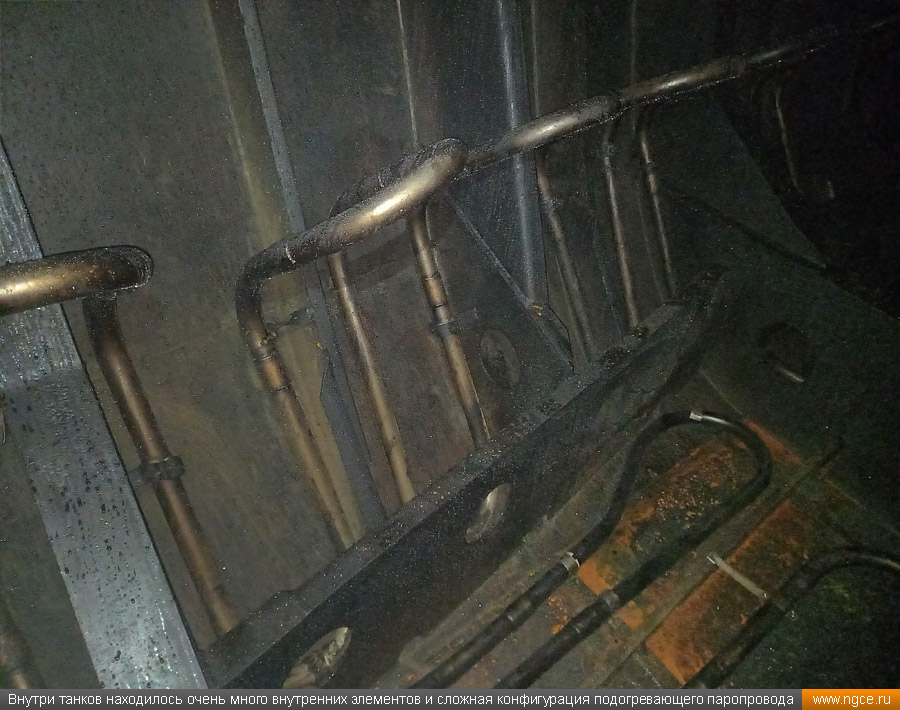

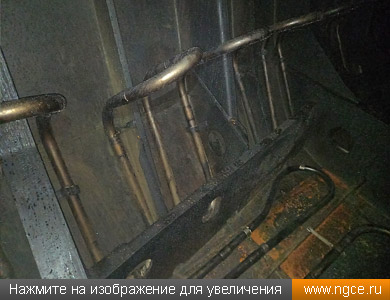

Поскольку данное судно ходит по северным морям, мы столкнулись с тем, что внутри танков находилось очень много внутренних конструктивных элементов и сложная конфигурация подогревающего паропровода, что в дальнейшем на камеральном этапе существенно осложнило процесс 3D моделирования танков для целей их градуировки.

Градуировка резервуаров геометрическим методом с применением технологии лазерного сканирования является для нашей компании обычной задачей: мы много лет выполняем градуировку наземных, подземных, судовых танков, а также различных цистерн и трубопроводов. Именно такую работу мы осуществляли в Санкт-Петербурге, произведя лазерное сканирование и 3D моделирование танков грузового судна с составлением в итоге градуировочных таблиц танков.

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования, так как выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и не рентабельно.

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность проведения полевых работ практически в любую погоду (от +30°C до -15°C) и в любое время суток. Для выполнения обмерных работ на судне и градуировки резервуаров геометрическим методом необходимо всего два условия:
— зачистка грузового танка под ветошь;
— положение судна в покое (без качки и прочих природных явлений).

Составление градуировочных таблиц резервуаров нефтеналивного судна

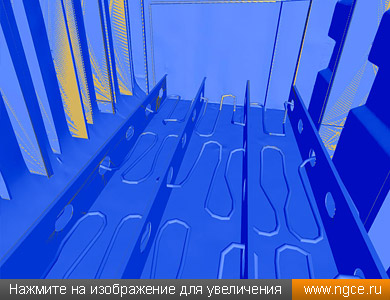

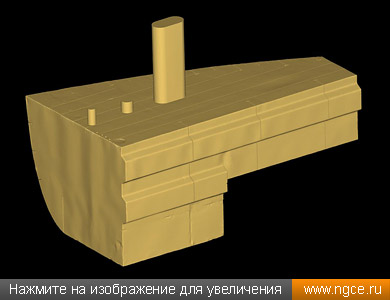

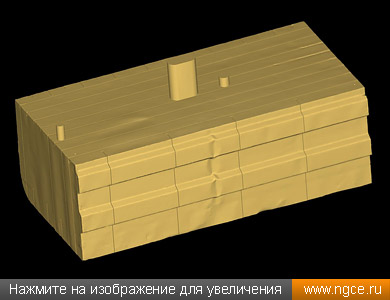

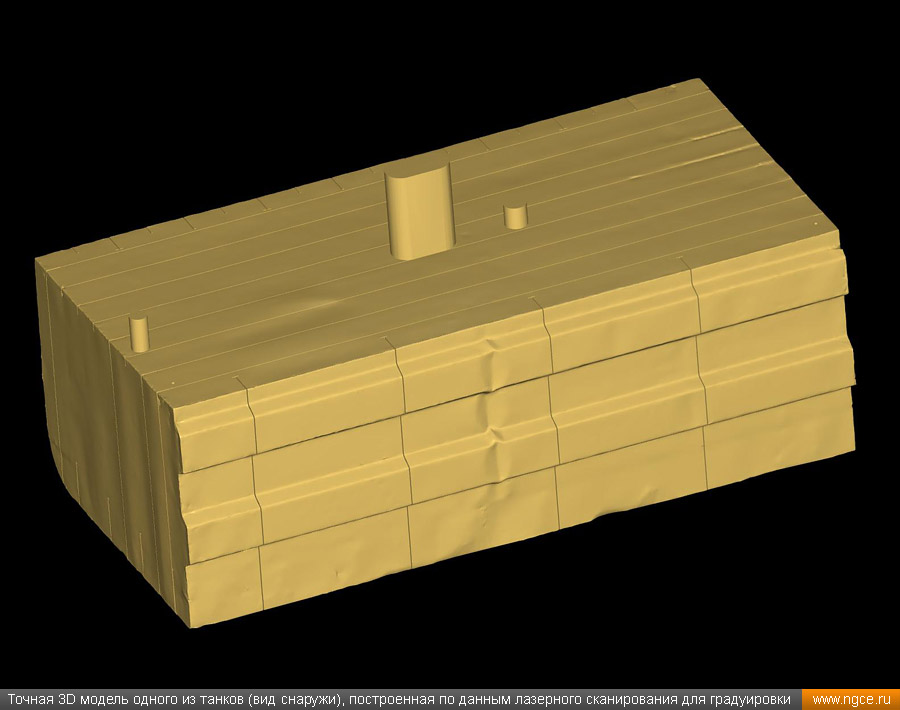

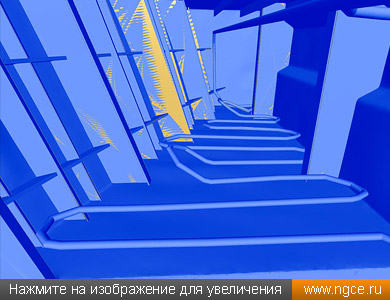

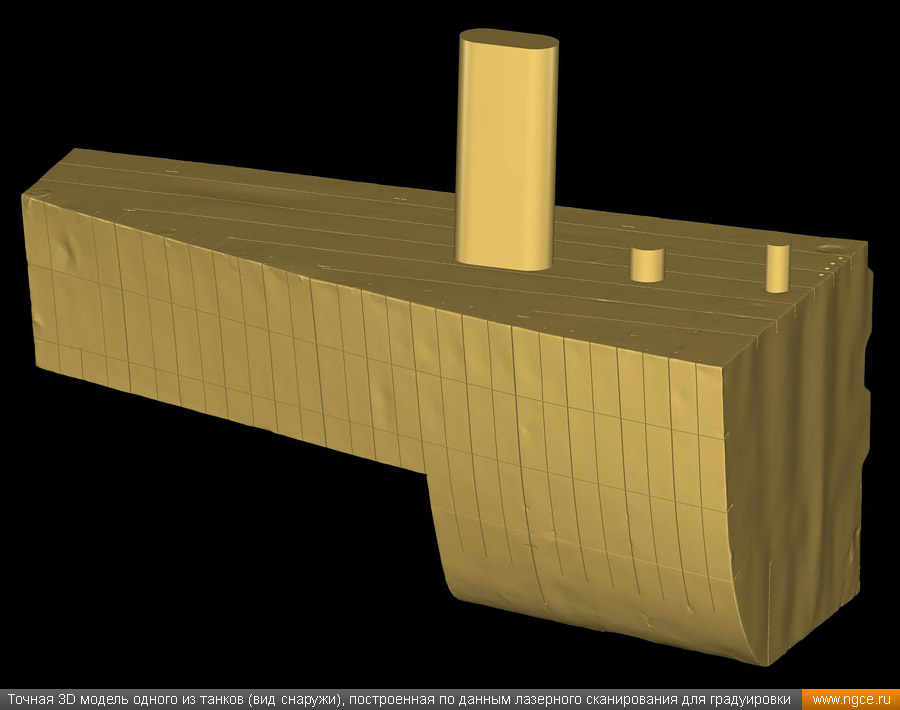

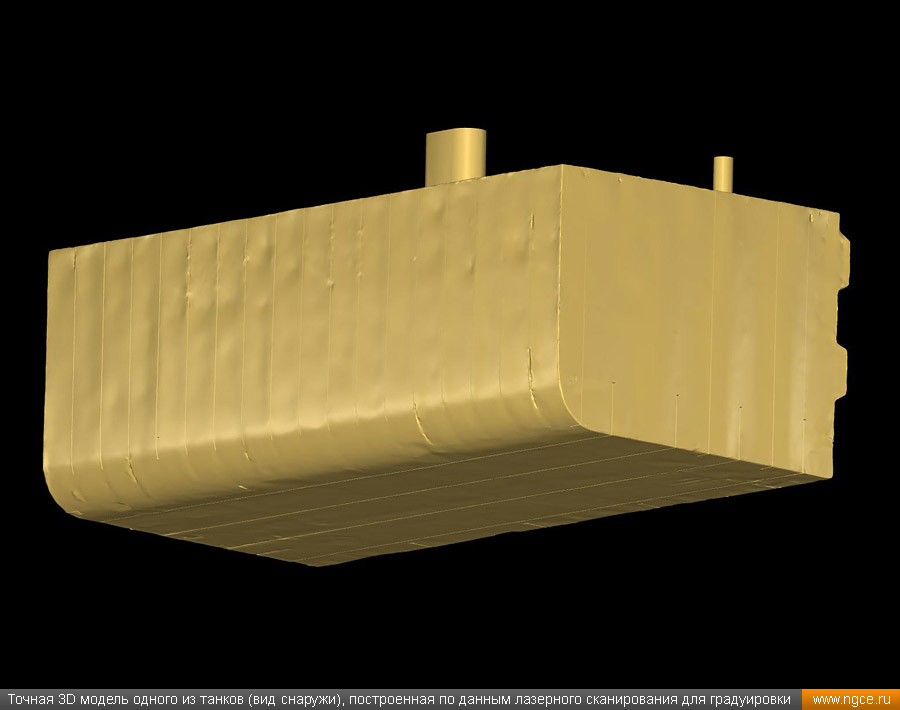

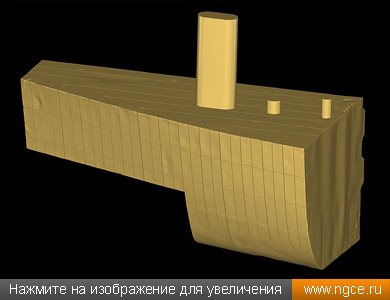

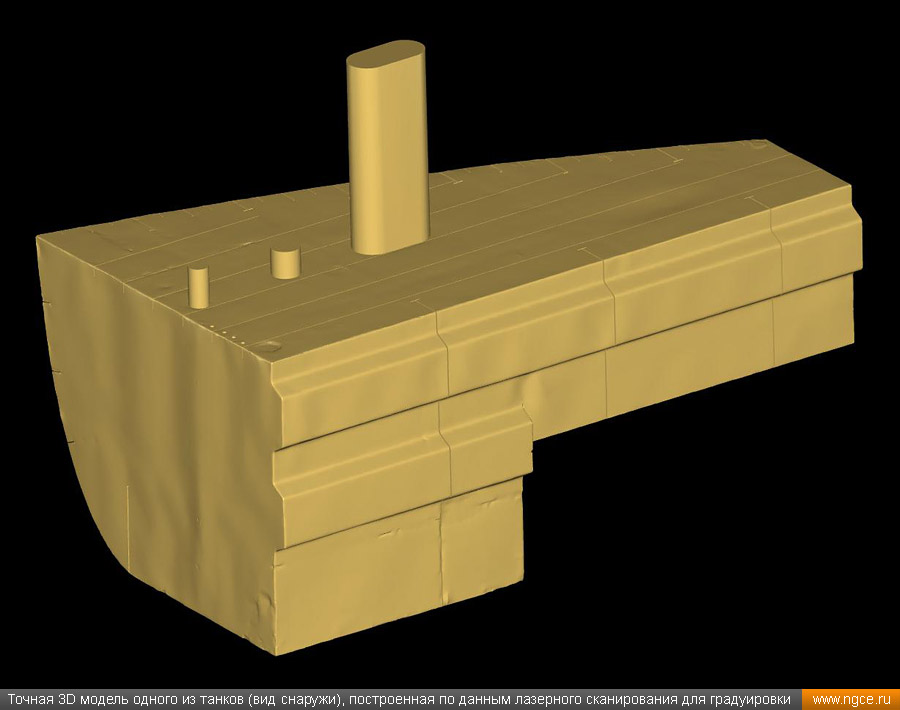

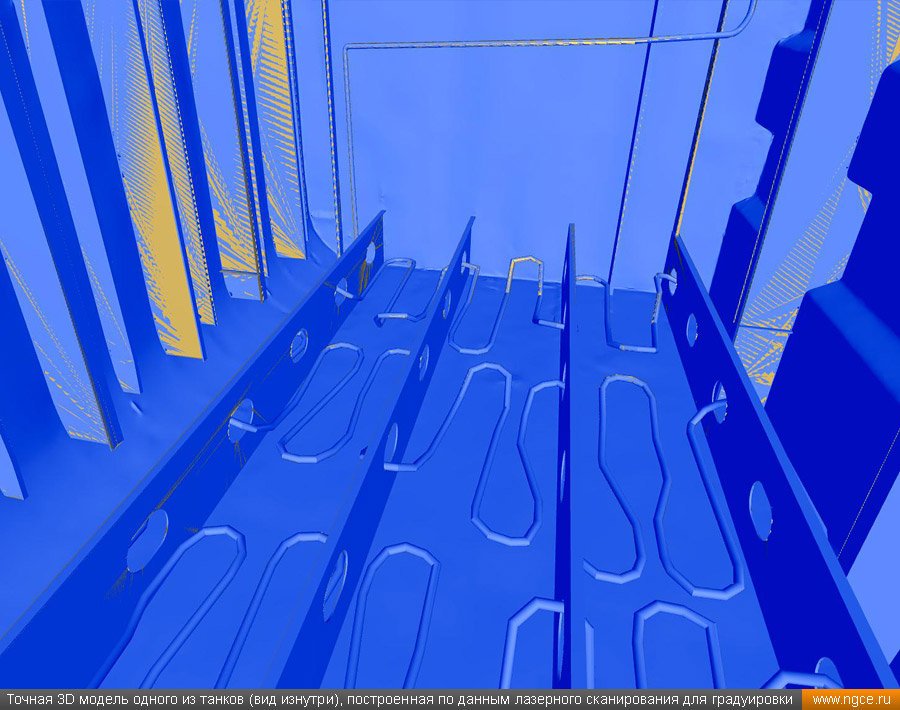

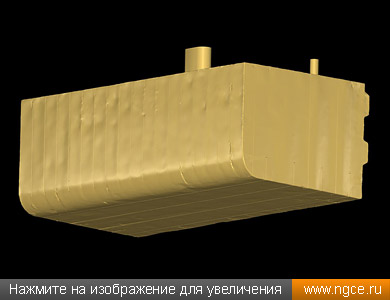

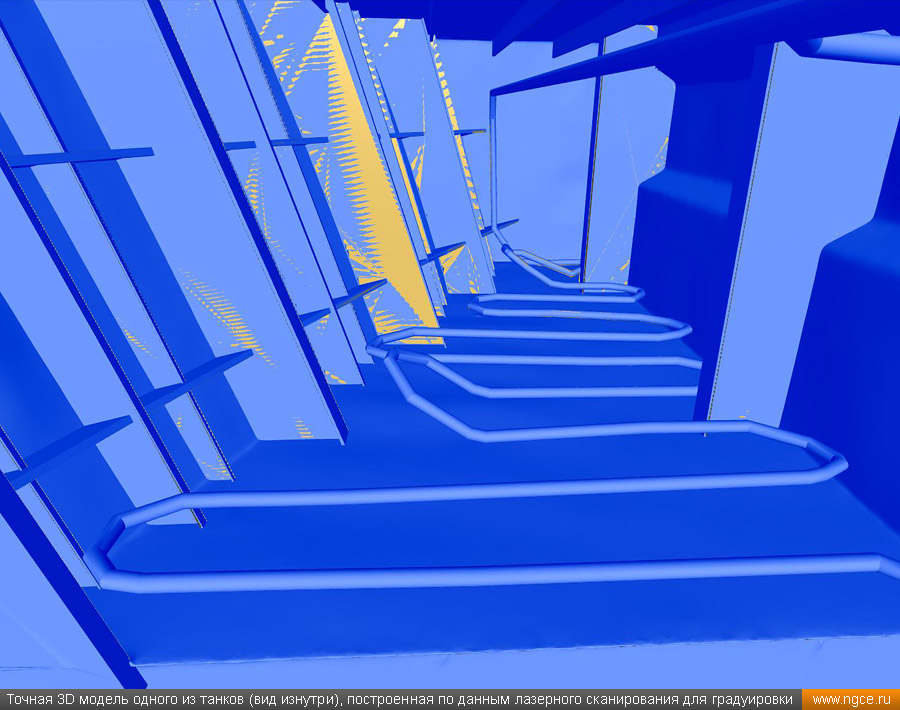

На стадии обработки полученных полевых данных обмерных работ нами были построены детальные обмерные 3D модели грузовых танков, которые позволяют вплоть до мелочей учесть все вмятины и выпучены каждого танка, а также их сложную форму и внутреннюю инфраструктуру, включая трубопроводы обогрева, что даёт возможность рассчитать объёмы с очень высокой точностью. Сложная конфигурация подогревающего паропровода усложнила и замедлила процесс 3D моделирования танков, но специалисты нашей компании смогли выполнить построение точных обмерных 3D моделей внутреннего набора танка и затем рассчитать точные градуировочные таблицы.

После построения точных обмерных 3D моделей танков нефтеналивного судна нами были рассчитаны и составлены калибровочные таблицы для каждого резервуара, которые и были переданы Заказчику.

Материалы, необходимые для оценки сроков и стоимости градуировки танков

Для точной оценки стоимости и сроков исполнения работ по градуировке и калибровке резервуаров танков нам очень желательно сначала ознакомиться с чертежами внутреннего пространства этих танков, а также с их фотографиями. Без этой информации очень сложно заранее понять конфигурацию танков и реалистично оценить временные затраты на обмерные работы, 3D моделирование и построение градуировочных таблиц резервуаров судна.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
