Лазерное сканирование исторического здания поликлиники в Вологде

Инженерная компания «НГКИ» выполнила проект по 3D лазерному сканированию исторического здания городской поликлиники в городе Вологда для целей подготовки проекта его реставрации. В Вологде это здание является одним из очень известных, оно было построено во второй половине XVIII века и принадлежало богатым купцам. Последним бессменным его владельцем с 1890-х годов до революции 1917 года оставался Ф.А. Варакин из династии вологодских купцов, занимавшихся речными перевозками. Поэтому общепринятое название этого здания на набережной — дом Варакина.

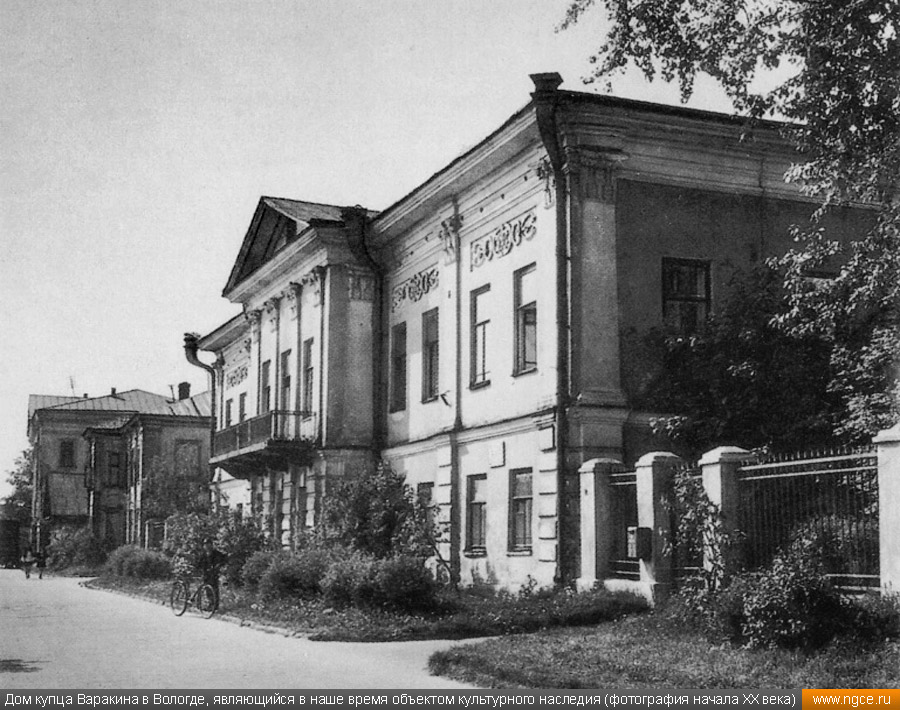

Краткая историческая справка о доме Варакина в Вологде

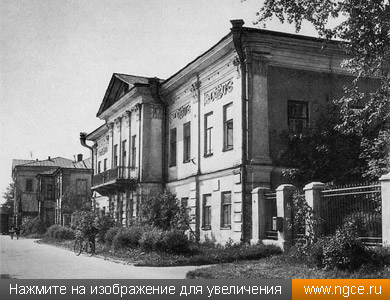

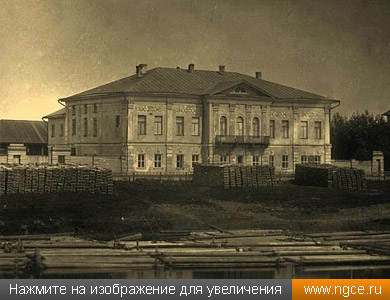

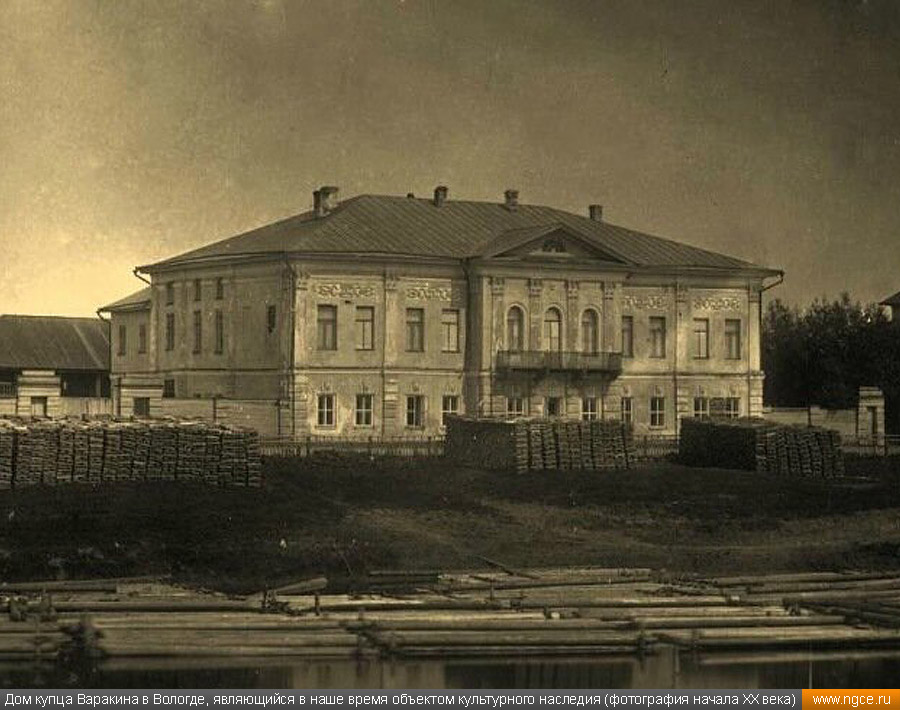

Данный дом является одним из старейших зданий в Вологде, он встречается аж на плане 1781 года, а исследователи утверждают, что его строительство происходило в 1770-х годах. Известно, что в конце XVIII века зданием владели купец первой гильдии Иван Алексеевич Шапкин и его супруга Наталья, которая унаследовала этот богатый особняк от отца. У супругов Шапкиных не было детей, поэтому после их смерти дом перешёл во владение города Вологда, а в 1828 году решением Сената особняк отошёл родственникам Натальи Шапкиной — Николаю и Софье Митрополитовым, которые продали его купцу Николаю Борисовичу Корелкину 1 апреля 1829 года. Спустя 21 год дом выкупил городской голова Александр Васильевич Сорокин, а с середины 1890-х годов и до самой революции 1917 года бессменным владельцем оставался Фёдор Александрович Варакин, принадлежавший к известной династии вологодских купцов, занимавшихся речными перевозками, а также владевший кирпичным и маслобойным заводами.

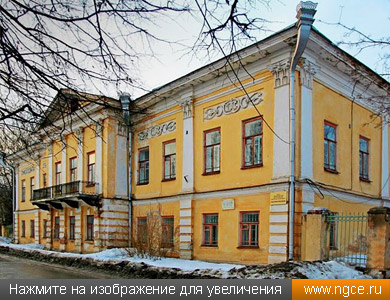

За более чем два столетия дом Варакина неоднократно перестраивали. Свой современный облик это красивое здание получило после ремонта в XIX веке, тогда как планировка интерьеров сохранилась со второй половины XVIII столетия. Декор фасадов выполнен в стиле ампир, а ярче всего оформлен обращённый к набережной главный фасада особняка.

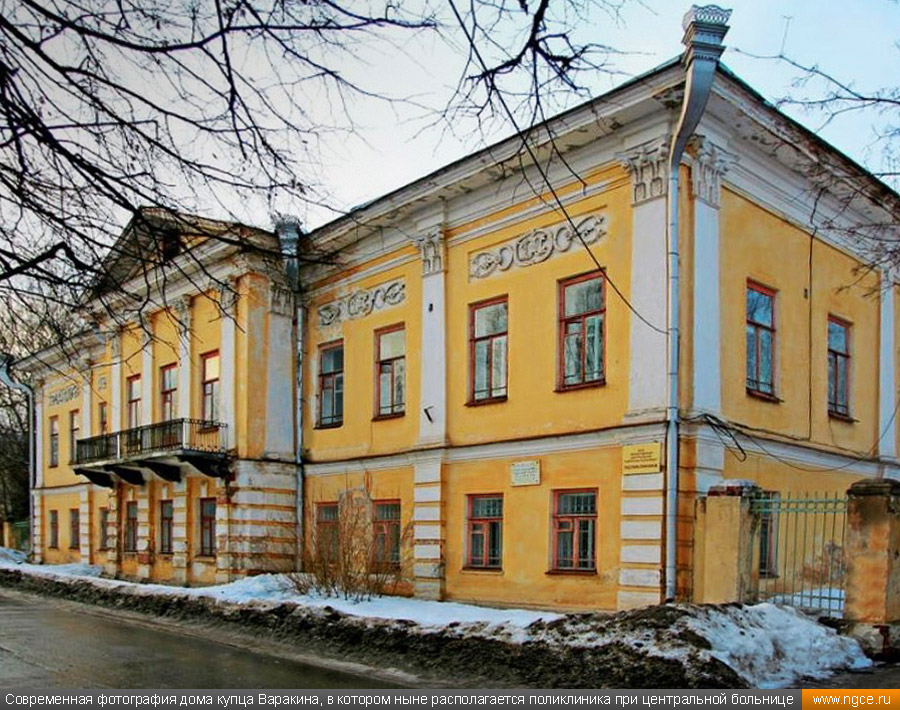

В 1981 году данное историческое здание, являющееся памятником архитектуры и объектом культурного наследия регионального значения, было передано Вологодской центральной районной больнице, и в нём была размещена поликлиника ЦРБ, которая действует и сейчас.

В советское время состоянию здания практически не уделяли должного внимания, выполняя лишь изредка локальный ремонт. В 1990-х и 2000-х годах данная печальная тенденция продолжилась, и исторический особняк, используемый в качестве поликлиники, всё более ветшал. Давно было понятно, что зданию требуется капитальный ремонт, а лучше полноценная реставрация. Лишь в 2024 году началась подготовка проекта реставрации дома Варакина. Конечно, для этого проектировщикам-реставраторам потребовались точные обмерные работы, чтобы получить исполнительную 3D модель здания. Для этой цели они пригласили именно компанию «НГКИ», поскольку наши специалисты имеют богатый многолетний опыт выполнения обмерных работ на различных объектах историко-культурного наследия и памятниках архитектуры.

Архитектурные обмеры дома Варакина в Вологде для целей реставрации

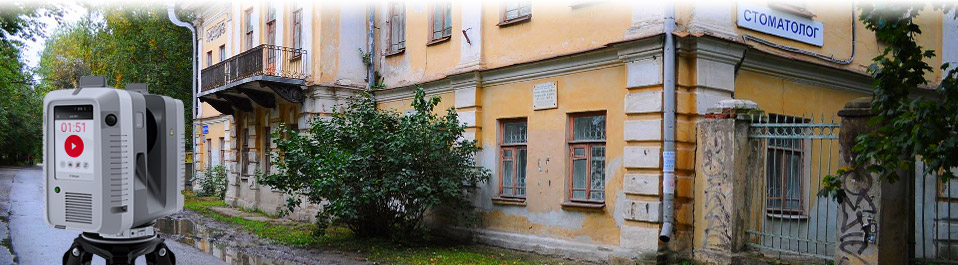

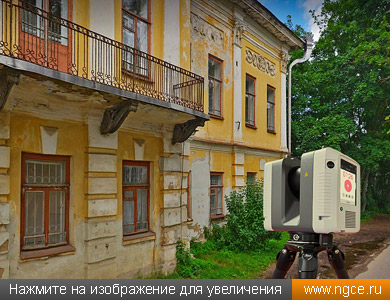

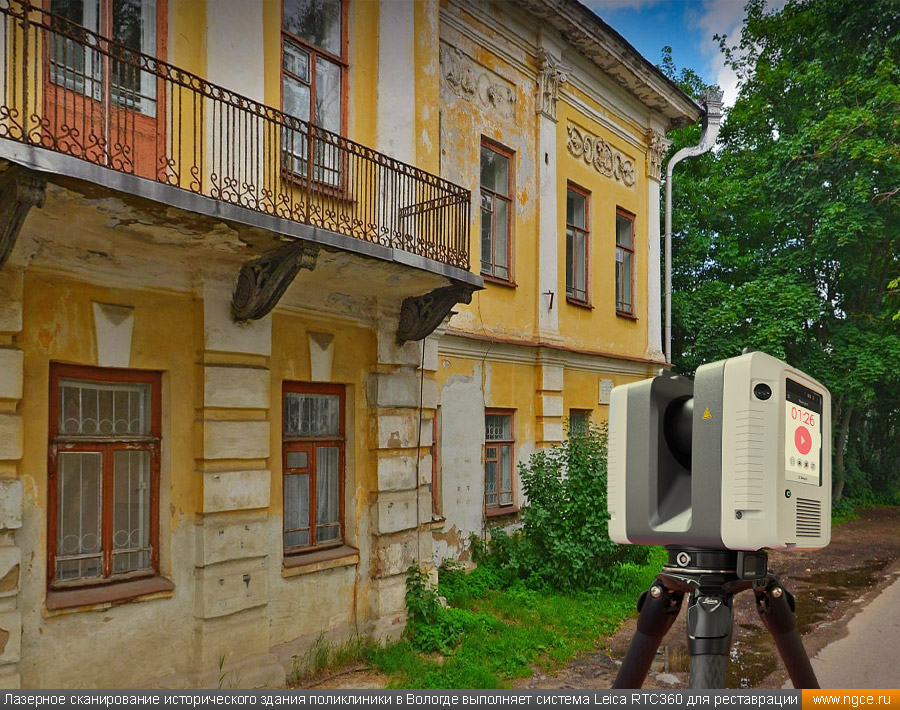

Обмерные работы были осуществлены нами сканирующей 3D системой Leica RTC360 с использованием фотокамеры, позволяющей создавать цветные 3D облака точек, включая панорамные HDR изображения.

Несмотря на то, что поликлиника действующая и продолжала свою работу во время лазерного сканирования здания, полевой этап занял три дня работы наших специалистов, а всего в общей сложности было выполнено 255 сканов. Архитектурные обмеры исторического дома Варакина в городе Вологда были на этом успешно завершены, и наши специалисты отправились в Москву для проведения камеральной стадии работ.

Обмерная точечная 3D модель исторического здания поликлиники в Вологде

На камеральном этапе была произведена сшивка сканов в единое облако точек лазерного сканирования, а также его обработка и очистка от посторонних шумов и ненужных объектов.

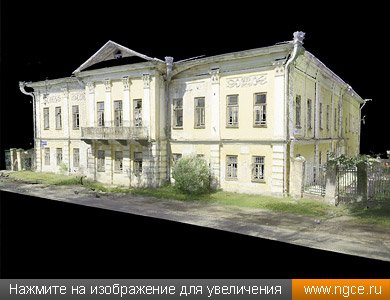

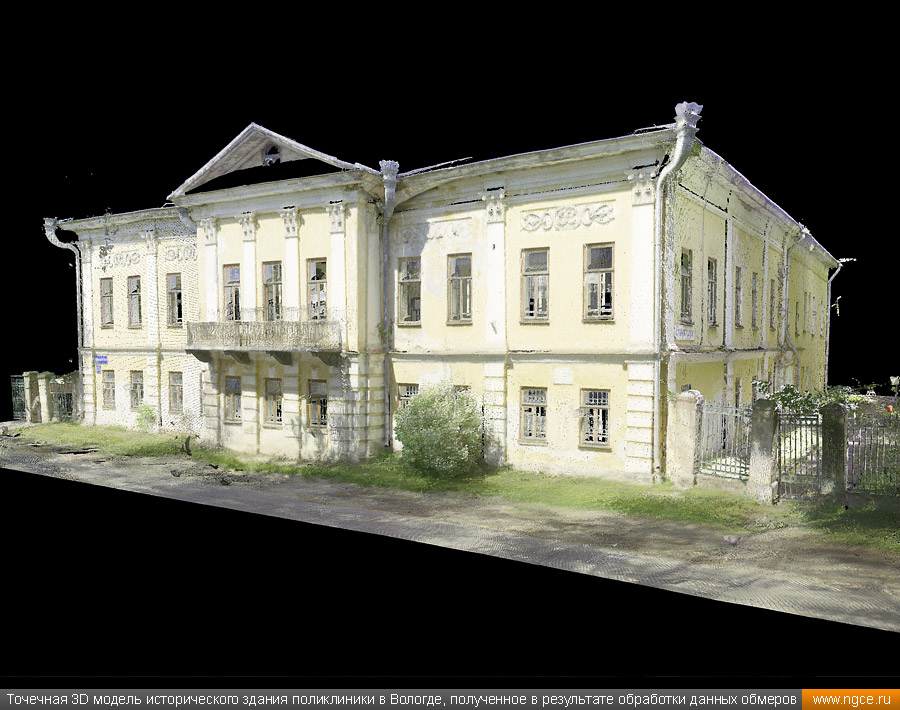

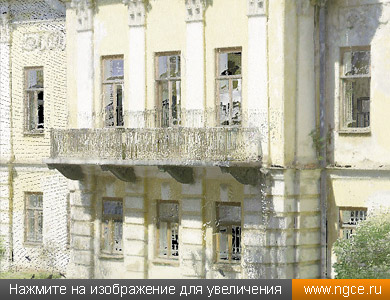

По итогам всех выполненных нами работ Заказчику была передана обмерная точечная 3D модель исторического здания поликлиники в реальных цветах, а также полученные панорамные HDR изображения. Реставраторы остались очень довольны полученными результатами работ.

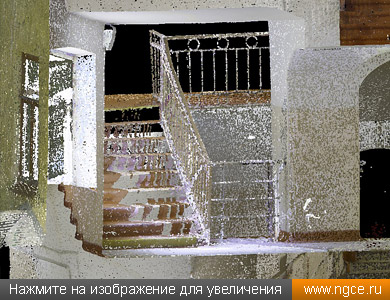

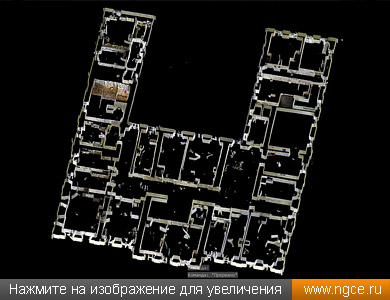

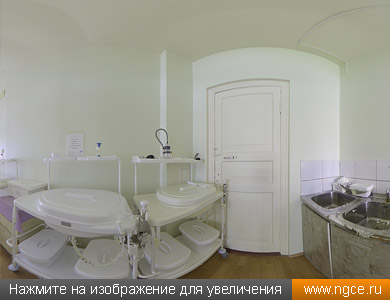

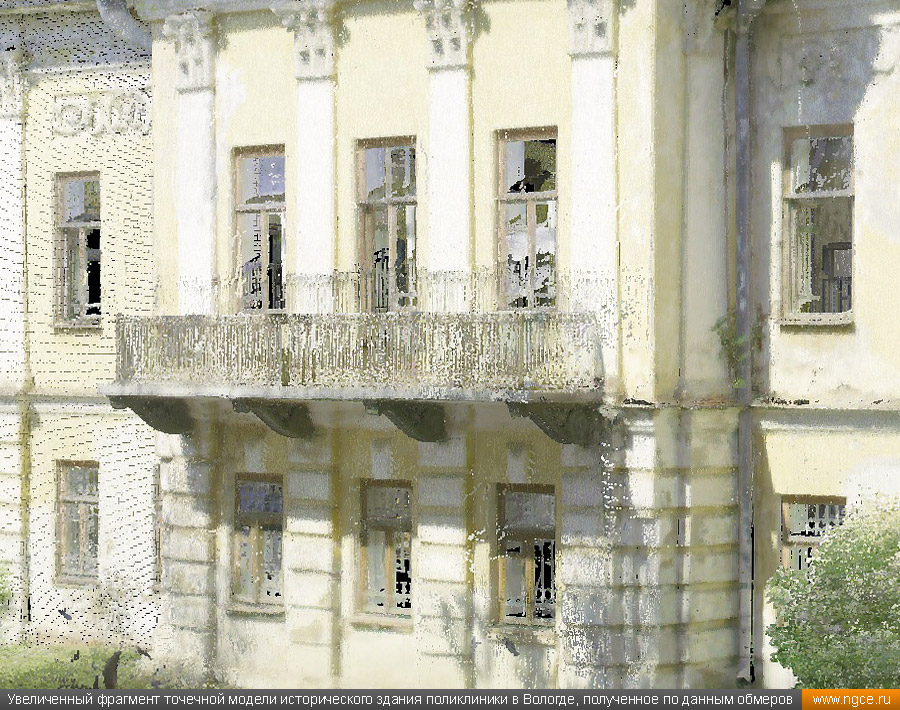

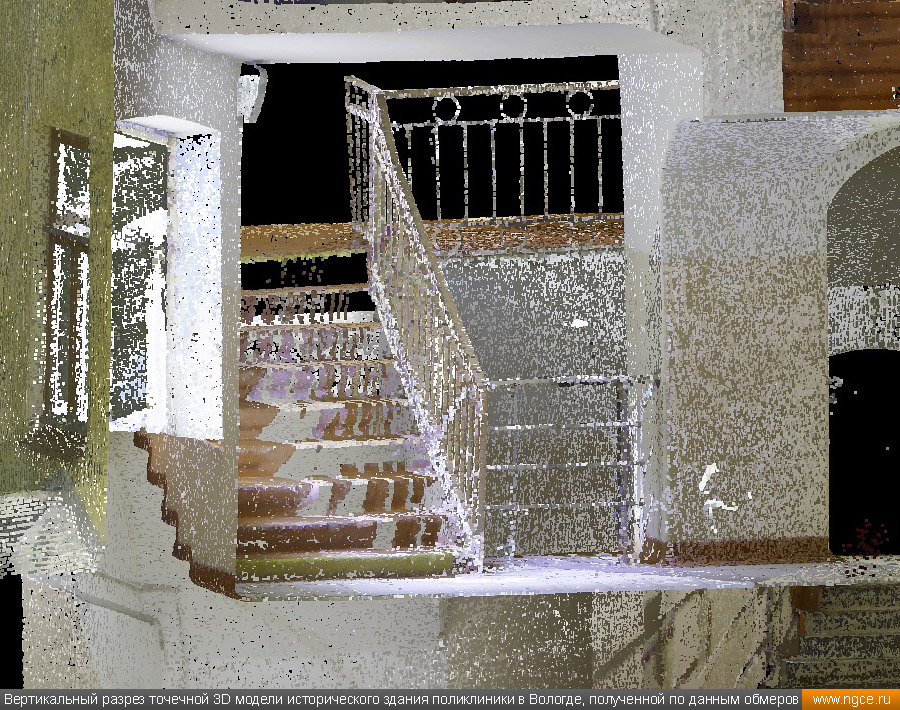

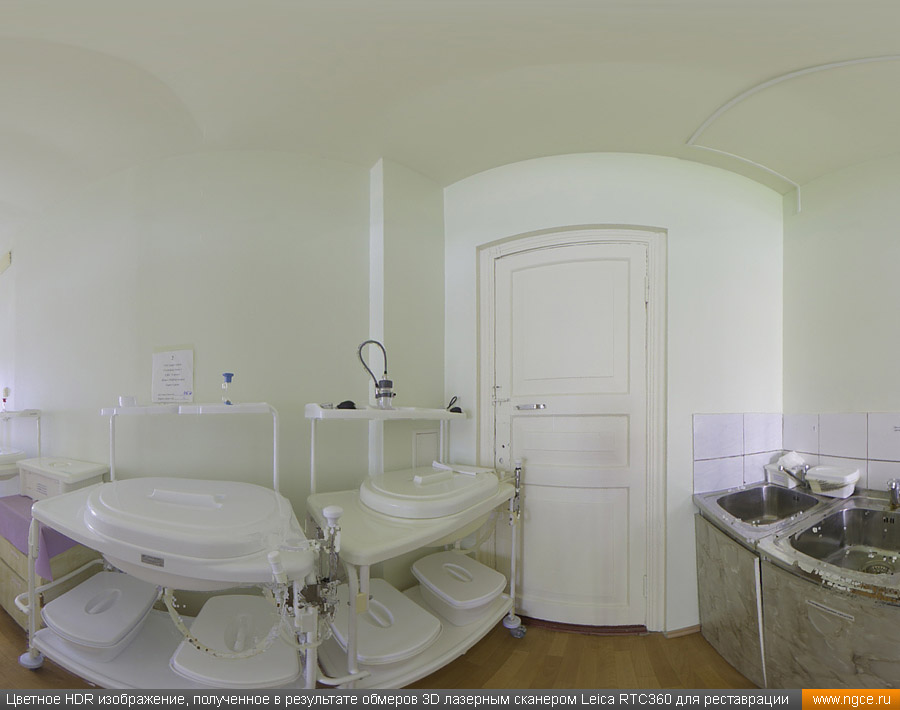

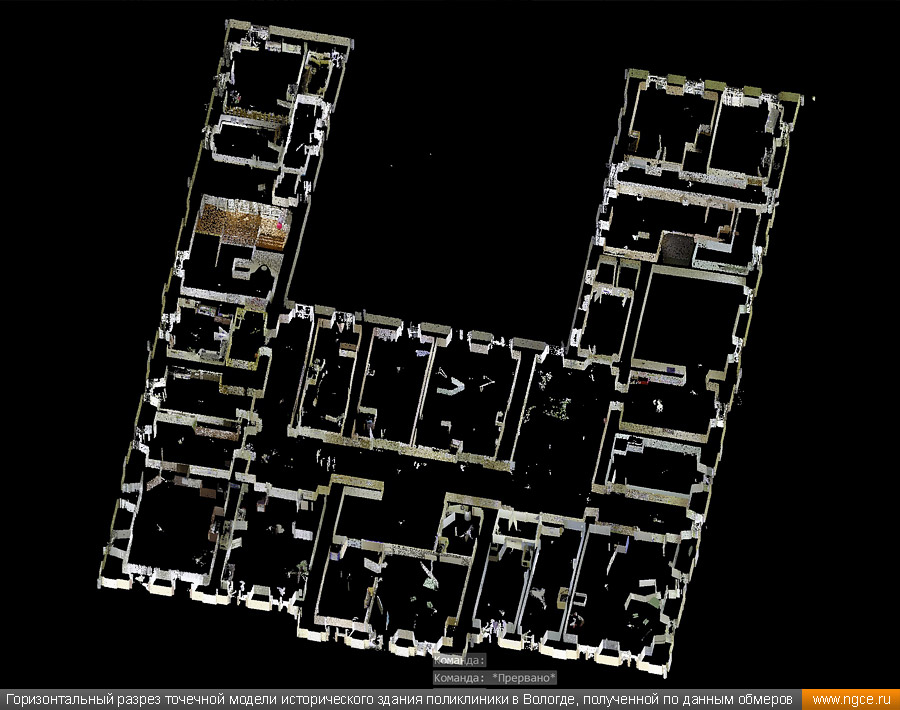

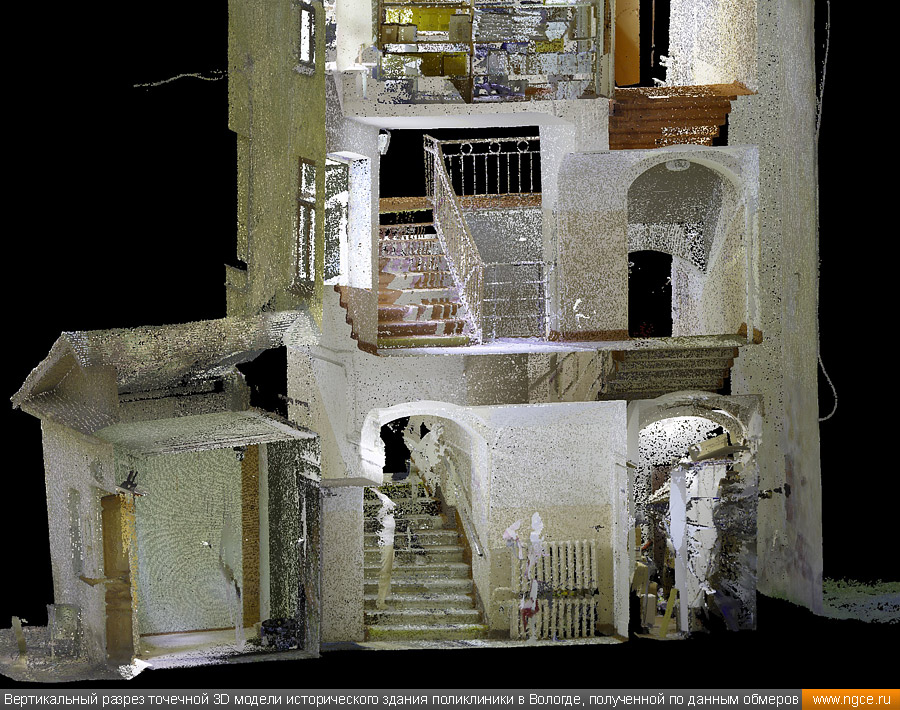

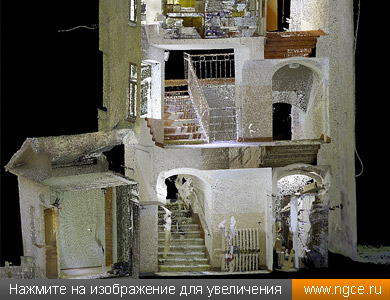

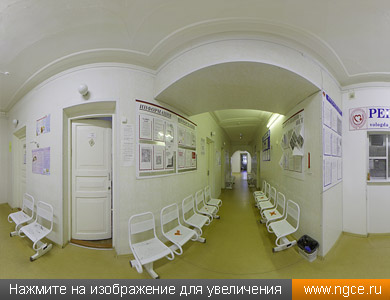

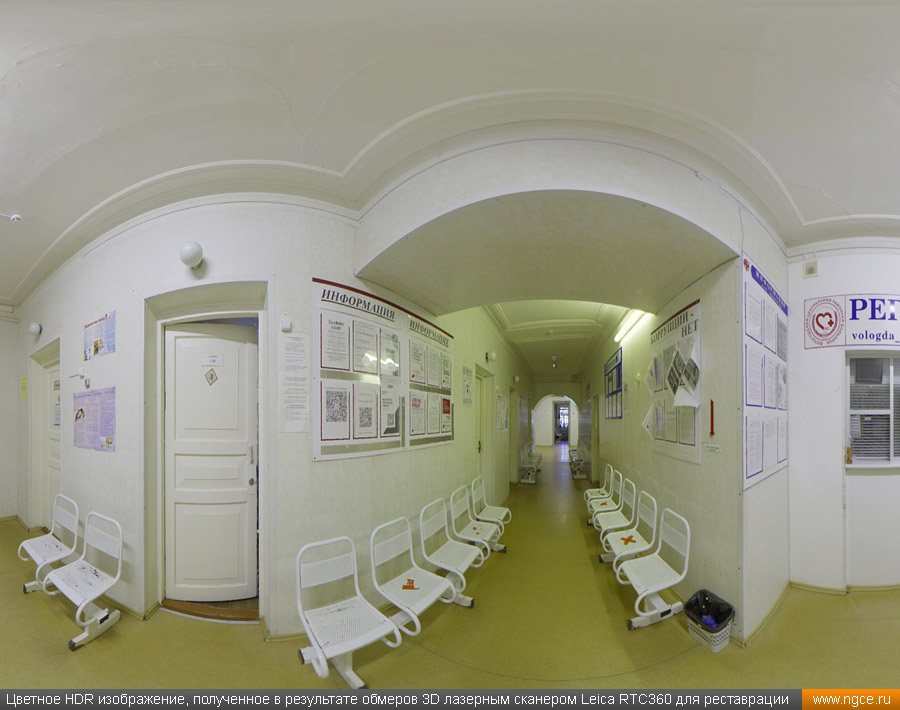

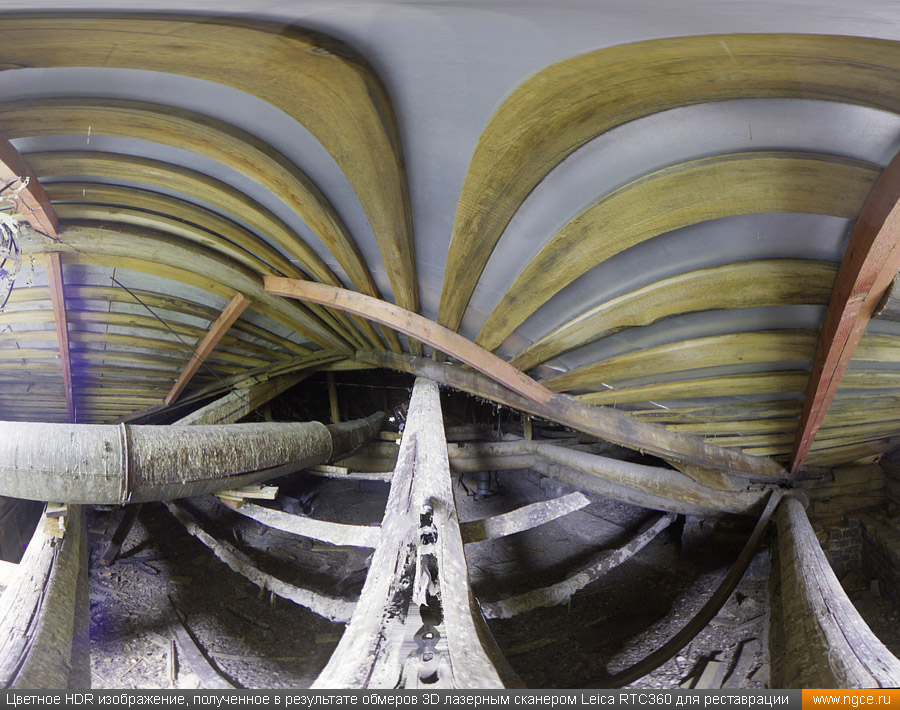

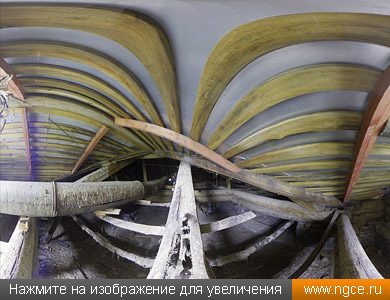

Ниже вы можете посмотреть на итоговую точечную 3D модель исторического здания поликлиники в городе Вологда, на разрезы, а также на фрагменты полученных панорамных HDR изображений.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
