Градуировка трубопроводов на нефтяном месторождении в ЯНАО

Специалисты инженерного предприятия «НГКИ» выполнили точную градуировку трубопроводов на одном из нефтяных месторождений в Ямало-Ненецком автономном округе с применением технологии лазерного сканирования.

Градуировка резервуаров и градуировка трубопроводов

Градуировка резервуаров — это процесс создания специальной таблицы, позволяющей определить объём хранимого продукта в зависимости от уровня налива продукта в резервуаре.

Градуировка трубопроводов — это процесс создания специальной таблицы, позволяющей определить объём продукта на каждом участке трубопровода. Участок трубопровода — совокупность прямолинейных труб одинакового или различных диаметров, соединительных деталей, трубопроводов (фитингов) и оборудования, ограниченная градуировочными точками, обозначаемыми порядковыми номерами, и имеющая замкнутый объём.

Градуировка и калибровка нефтепроводов и составление градуировочных таблиц

К специалистам нашей компании ООО «НГКИ», имеющей аккредитацию в РСК (Российская система калибровки), обратилась крупное приедриятие, которое занимается добычей нефти, газа и газового конденсата, для проведения градуировки и калибровки своих ёмкостей, а также своих технологических нефтепродуктопроводов. Наша компания выполнила эти работы 4 года назад. А в уже этом году на одном из месторождений Заказчик полностью изменил СИКН (система измерений количества и качества нефти) и добавил дополнительные резервуары типа РГСП (резервуар горизонтальный стальной подземный). Поэтому снова возникла необходимость в точной градуировке трубопроводов и составлении градуировочных таблиц.

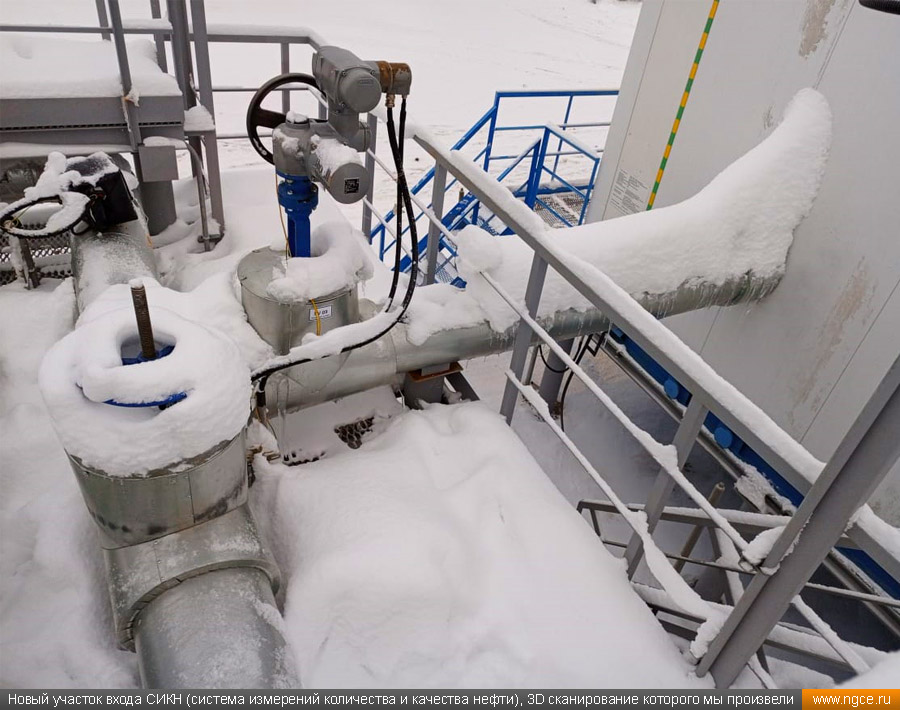

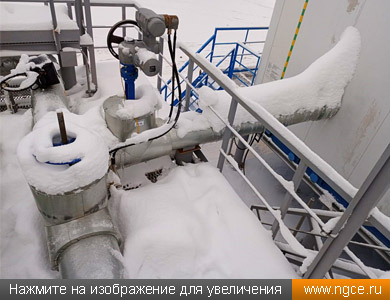

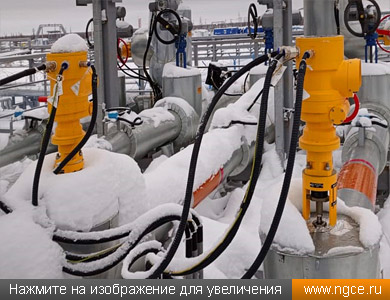

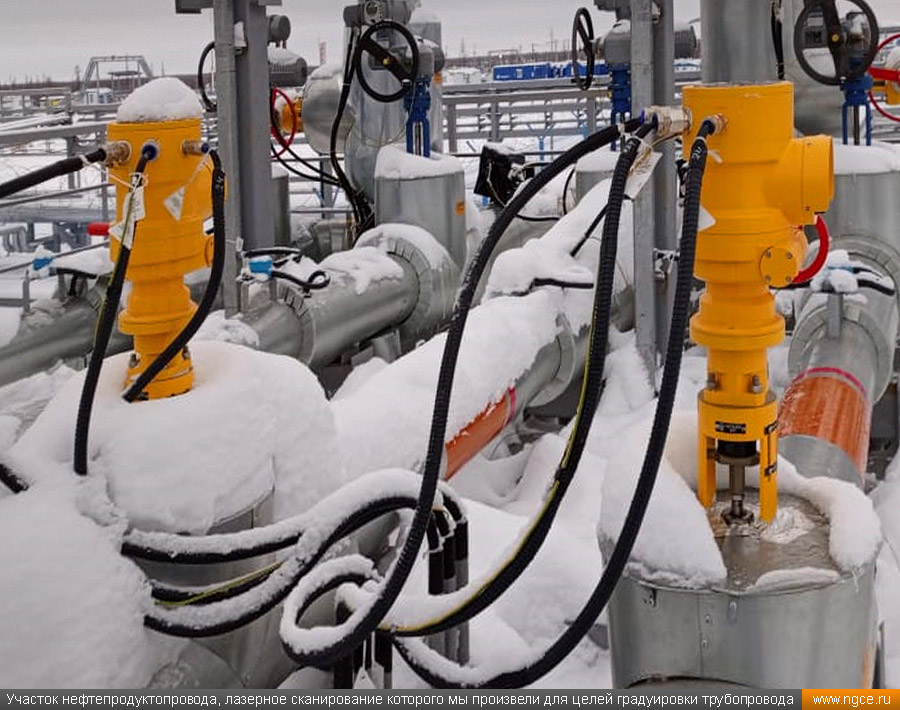

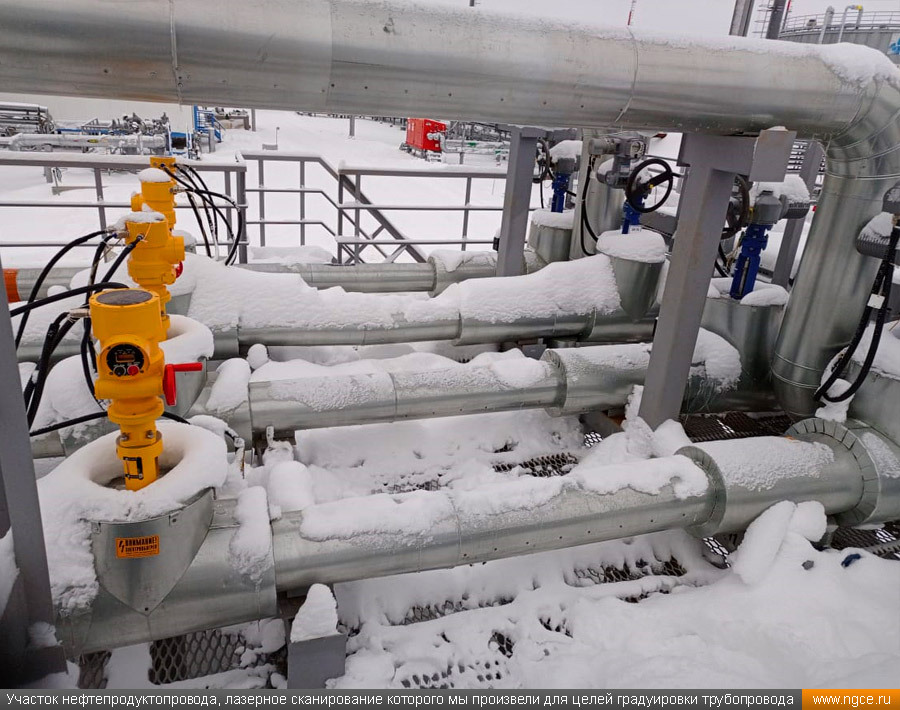

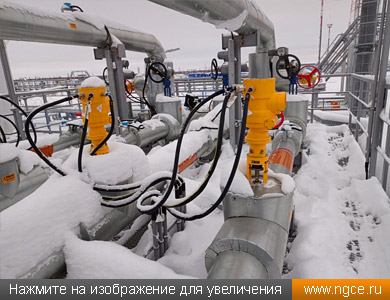

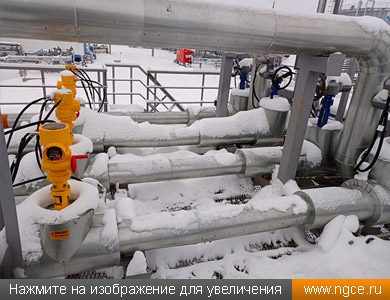

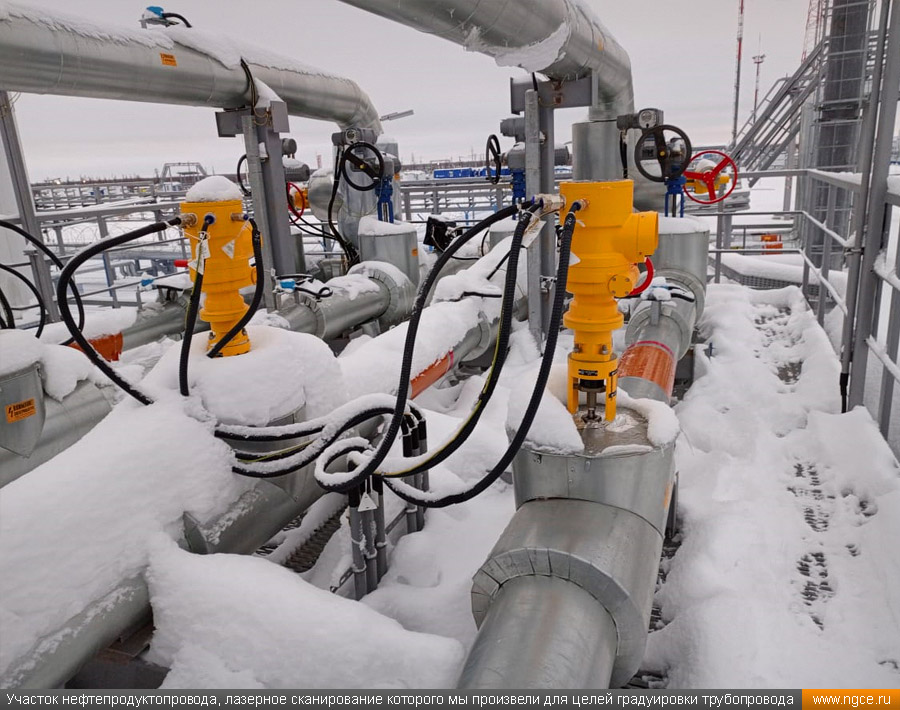

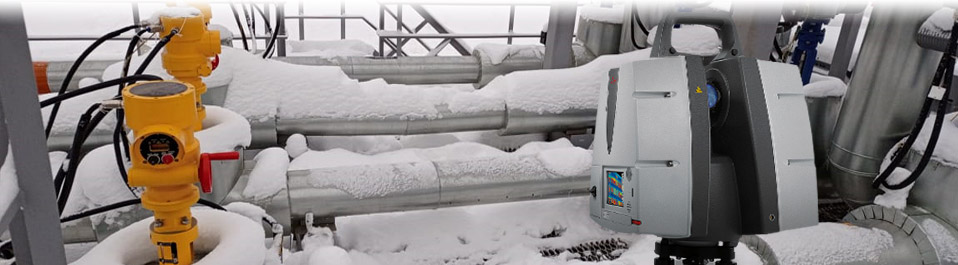

Обмерные работы на объекте были произведены методом лазерного сканирования. Наши специалисты оперативно выполнили все необходимые обмеры в суровых условиях северной зимы. Для этих целей отлично подошёл лазерный сканер Leica ScanStation P40, который прекрасно справляется с работой при низких температурах до -25°С.

В камеральных условиях наши инженеры «подшили» новые сканы к предыдущей съёмке, сделанной в 4 года назад, что позволило достаточно легко отрезать ненужный участок трубопровода и построить точную 3D модель нового участка СИКН в системе координат предыдущей съёмки.

В дальнейшем нами были рассчитаны градуировочные таблицы на все участки нефтепродуктопровода в соответствии с российским стандартом — МИ 2800-2003, которые и были переданы Заказчику.

На любом крупном производстве или месторождении от резервуара к резервуару и к местам выдачи топлива всегда проходят длинные трубопроводные системы, и в них может оставаться более 100 кубических метров нефтепродуктов. Поэтому градуировка трубопроводов является обязательной для учёта и контроля объёмов этих нефтепродуктов.

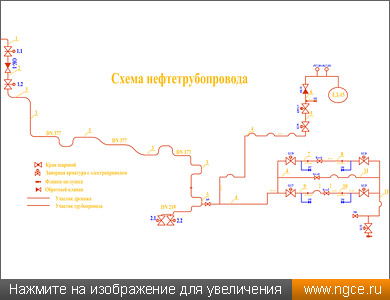

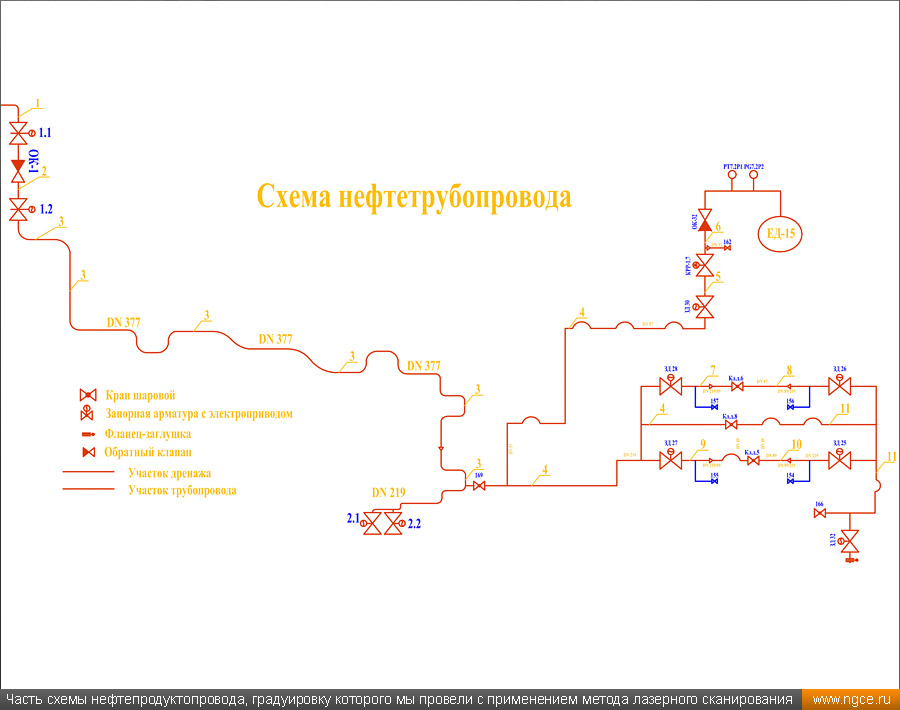

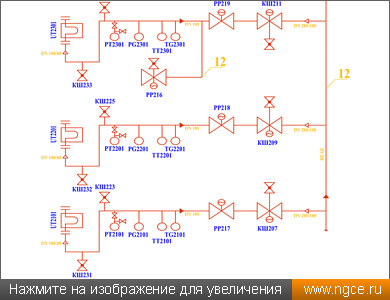

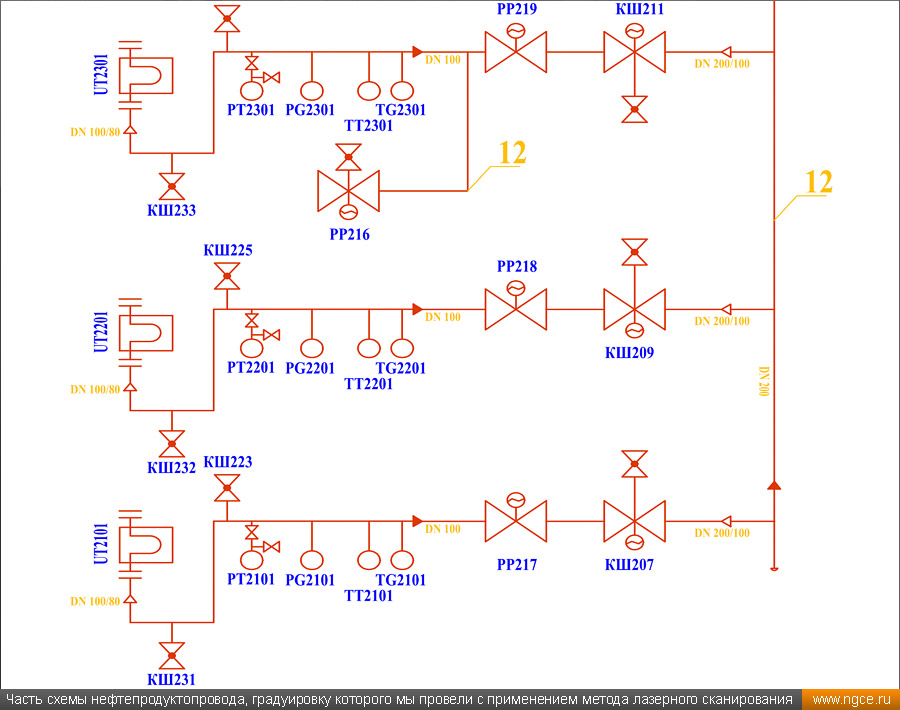

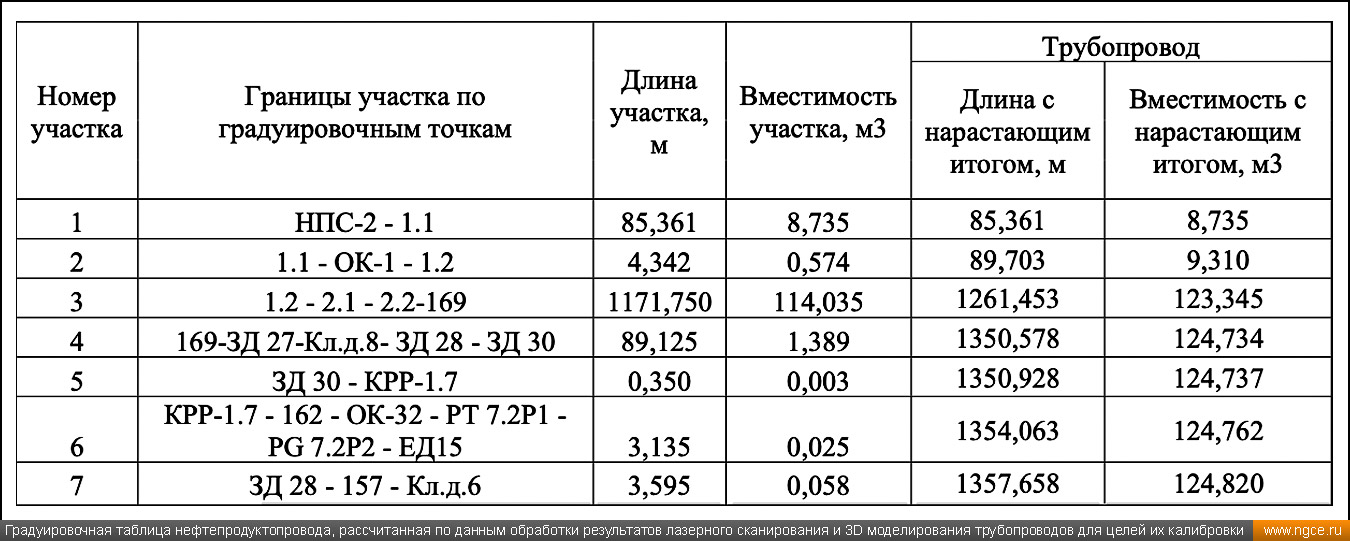

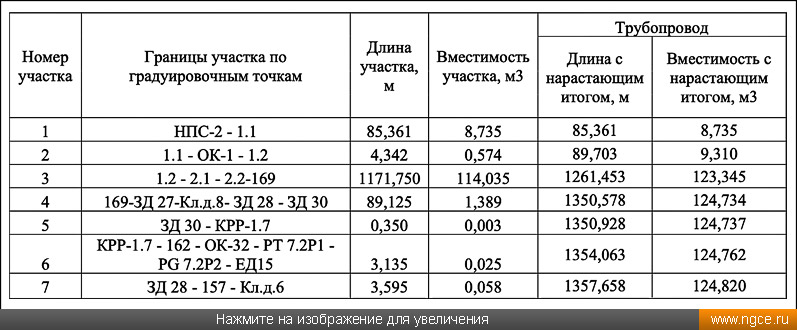

Это видно из градуировочной таблицы трубопровода, приведённой ниже.

Огромным и важнейшим преимуществом лазерного сканера при градуировке резервуаров и трубопроводов, в отличие от классического тахеометра, нивелира и мерной ленты, является возможность учесть любую форму резервуара или трубопровода, что в значительно повышает точность измерений и ускоряет полевые обмеры в десятки раз.

Кроме того, современные 3D лазерные сканеры и методики калибровки позволяют проводить обмерные работы при градуировке резервуаров и трубопроводов практически в любую погоду. Это также является неоспоримым преимуществом перед объёмным методом градуировки резервуаров, когда нужно ждать весенне-летнего периода.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
