Определение объёмов хранения песка в карьере на берегу Волги методом лазерного сканирования для целей аудита

Определение объёмов хранения песка в карьере на берегу Волги для аудита

07.11.2024 г.

Специалисты инженерной компании «НГКИ» выполнили проект по точному определению объёмов хранения песка в карьере на берегу Волги для целей аудита и контроля добытых объёмов. Обмерные работы на объекте были проведены методом лазерного сканирования при помощи 3D системы Leica ScanStation P40, которая является высокоточным прибором, позволяющим производить до 1 миллиона измерений в секунду.

Добыча песка намывным способом представляет собой процесс извлечения песчаных отложений из водоёмов (рек, озёр, морей) или участков суши путём их размывания водой. Этот метод довольно часто используется в строительной индустрии для получения песка. Песок из реки намывается на специальную площадку, которая представляет из себя карьер.

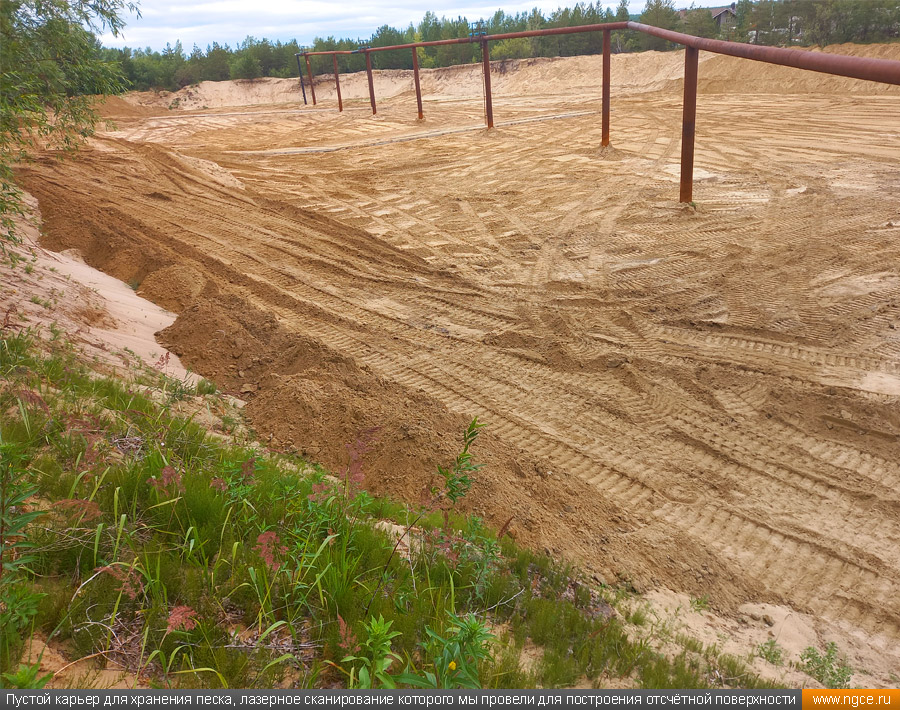

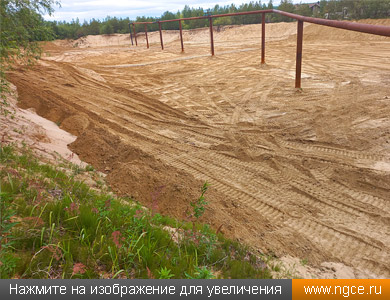

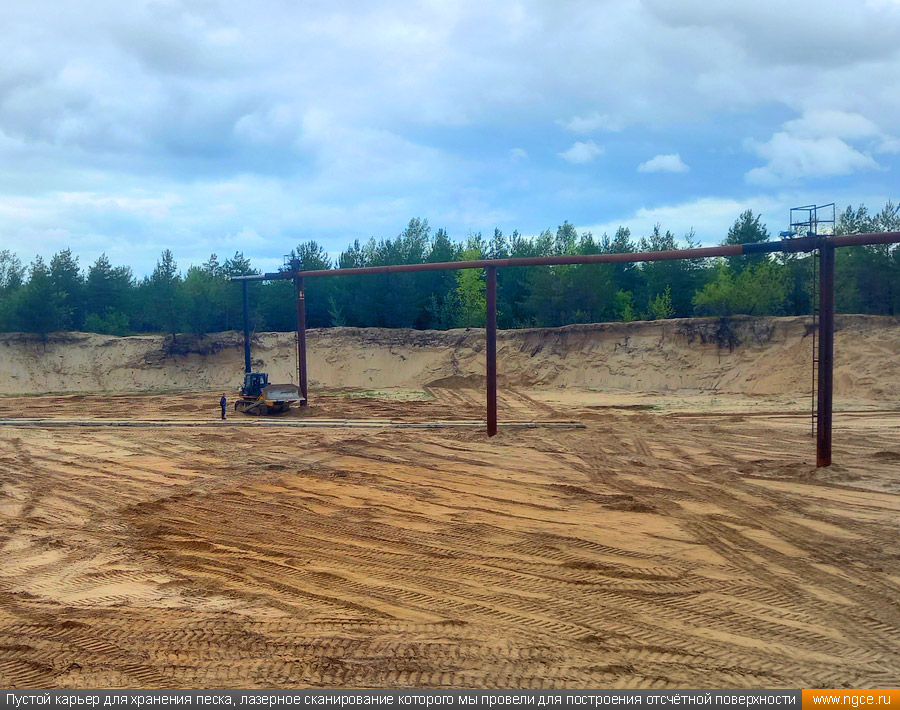

Пустой карьер для хранения песка, лазерное сканирование которого мы провели для построения отсчётной поверхности Пустой карьер для хранения песка, лазерное сканирование которого мы провели для построения отсчётной поверхности

Состав работ по измерению объёмов песка в карьере

Целью выполненных нами работ по этому проекту был подсчёт объёма намытого песка на дату проведения обмерных работ относительно пустого карьера, обмеренного заранее.

В данном случае для максимально точного подсчёта объёма намытого песка нами было принято решение произвести лазерное сканирование поверхности исходного незаполненного карьера, что позволило построить точную отсчётную 3D модель поверхности пустого карьера, а затем выполнять уже в любой момент времени съёмку объёма добытого из него песка.

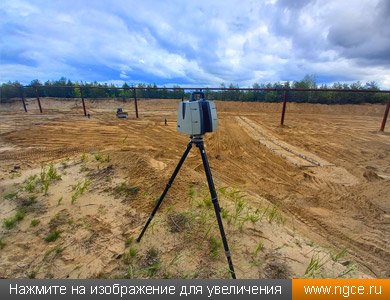

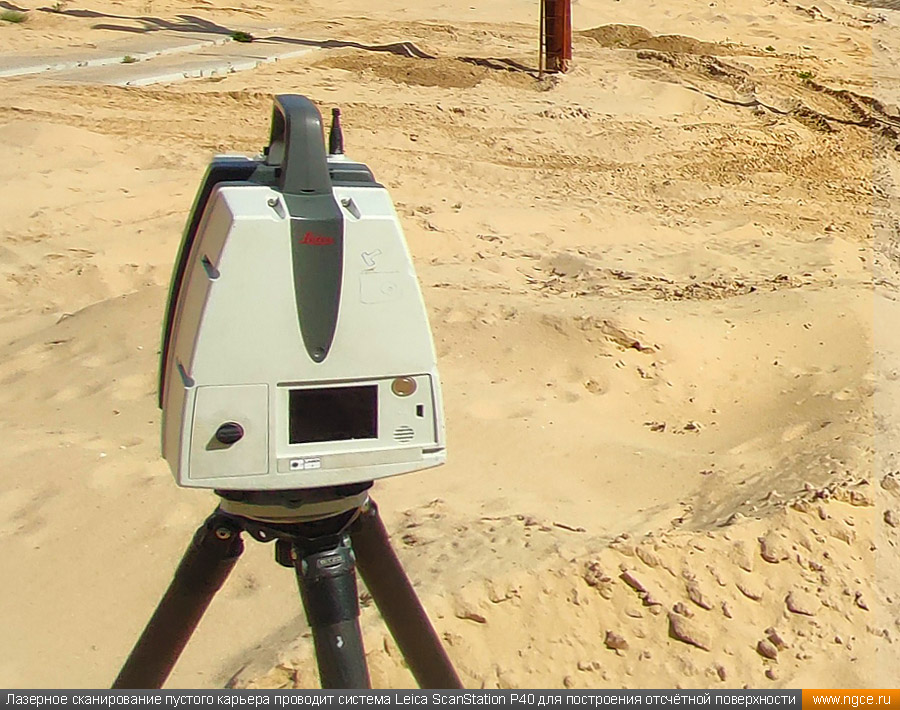

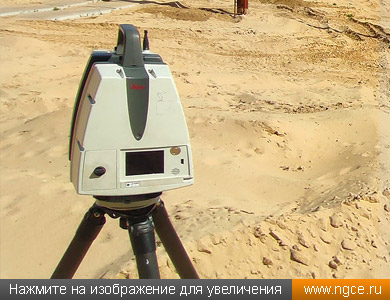

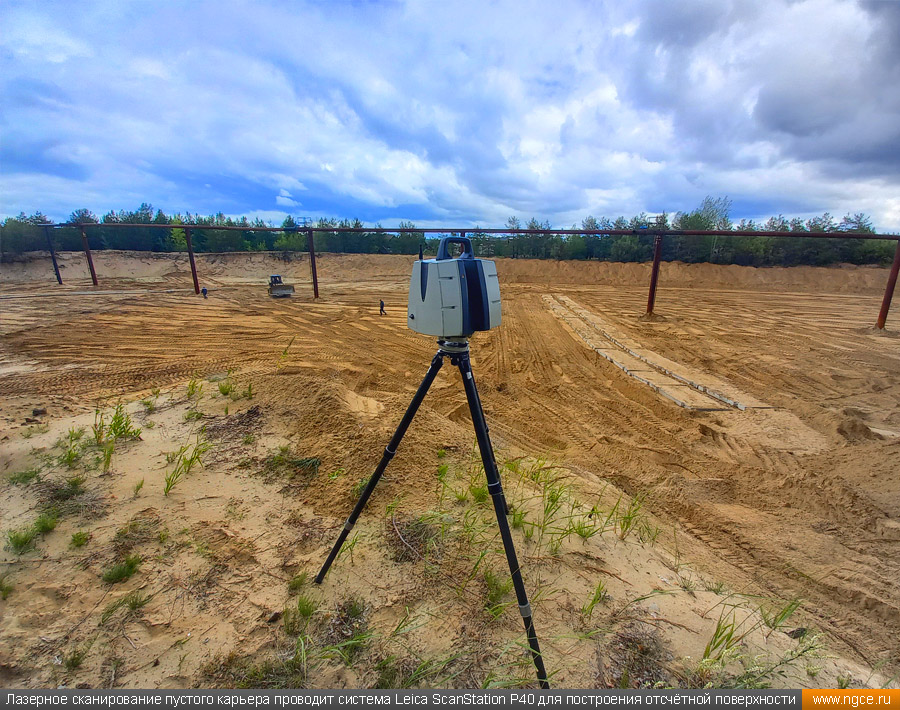

Лазерное сканирование пустого карьера проводит система Leica ScanStation P40 для построения отсчётной поверхности Лазерное сканирование пустого карьера проводит система Leica ScanStation P40 для построения отсчётной поверхности

В соответствии с Техническим заданием к договору нами были выполнены следующие виды работ:
— наземное лазерное сканирование площадки пустого карьера;
— камеральная обработка результатов лазерного сканирования;
— построение 3D моделей рельефа по границе объекта;
— наземное лазерное сканирование площадки наполненного песком карьера;
— построение 3D модели насыпи;
— определение объёма песка от отсчётной поверхности.

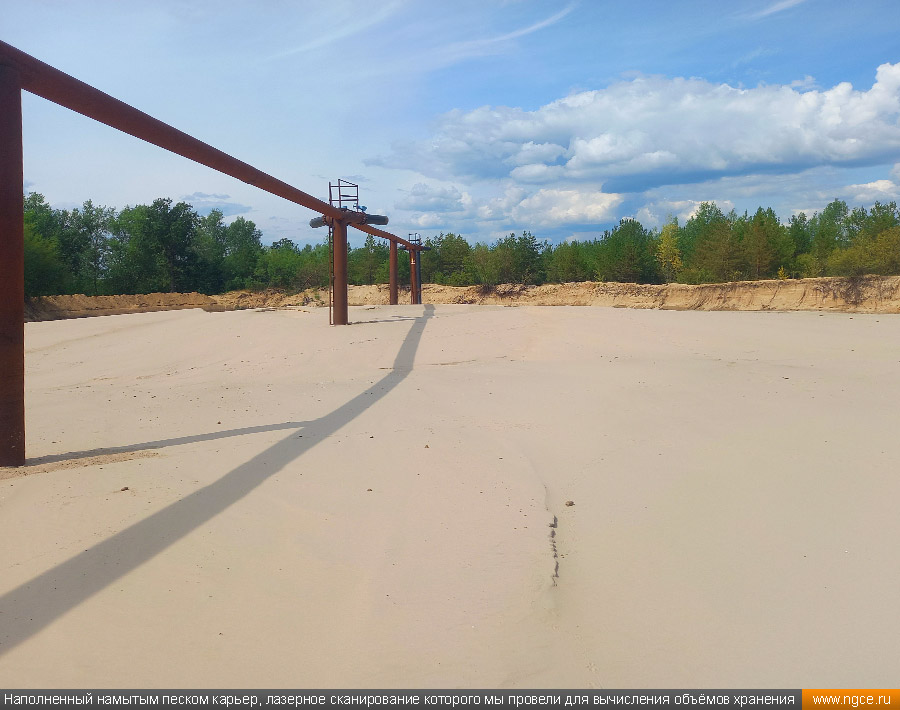

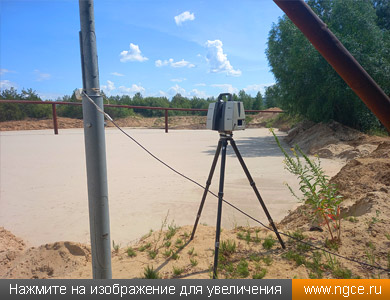

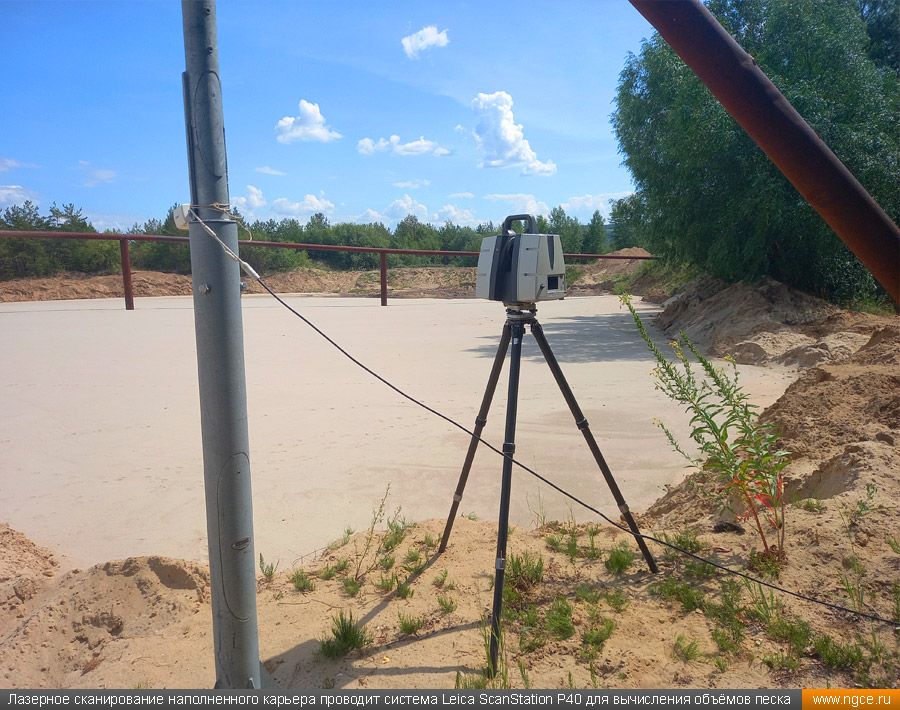

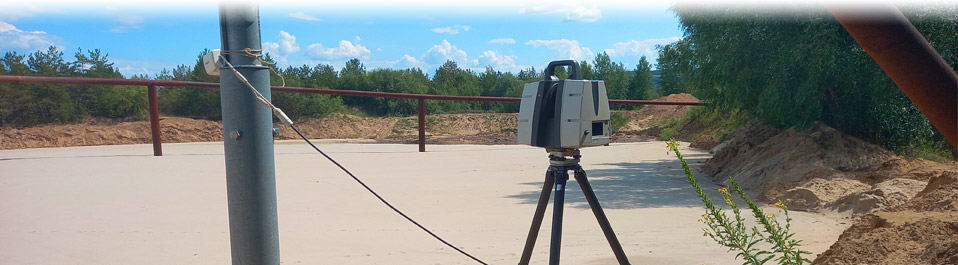

Наполненный намытым песком карьер, лазерное сканирование которого мы провели для вычисления объёмов хранения Лазерное сканирование наполненного карьера проводит система Leica ScanStation P40 для вычисления объёмов песка

Лазерное сканирование карьера для измерения объёмов песка

Полевые работы лазерному сканированию пустого карьера заняли один день, инструментом измерения являлась высокоточная и производительная 3D система Leica ScanStation P40.

В оговоренный заранее день, примерно через три недели, когда карьер уже был наполнен намытым песком, нами была произведена повторная съёмка карьера. Целью данной съёмки может являться как подтверждение добытых объёмов, так и проверка управляющей компанией своих подрядчиков. В данном случае заводу по производству стройматериалов потребовалось произвести контроль работы поставщиков.

Места стоянок 3D лазерного сканера при съёмке рассчитывались таким образом, чтобы обеспечить максимальное покрытие сканируемого объекта. Кроме того, лазерное сканирование осуществлялось с взаимным перекрытием сканов, достаточным для последующей сшивки по общим контурам.

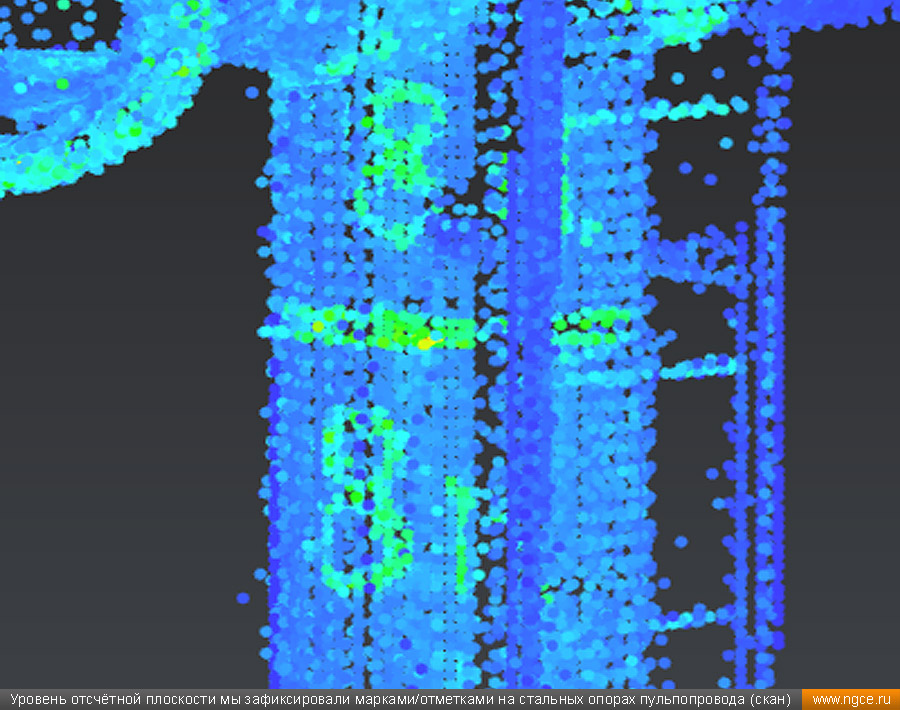

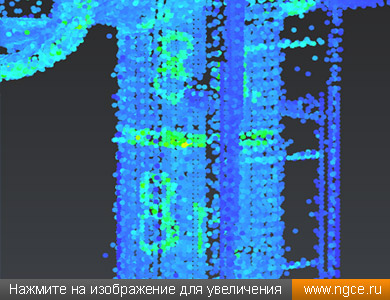

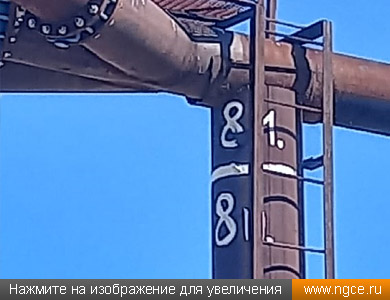

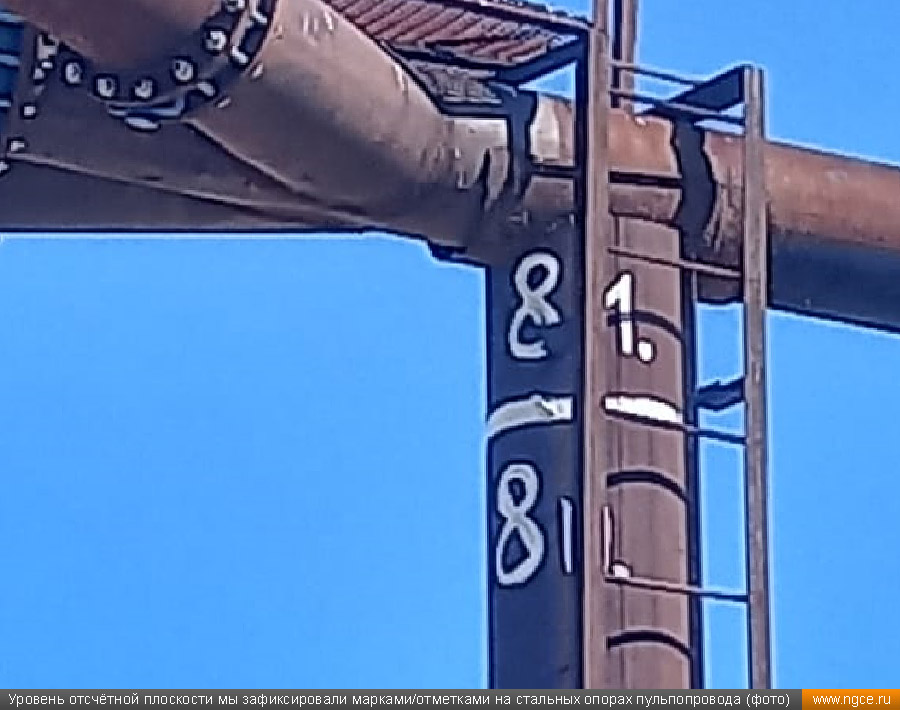

Уровень отсчётной плоскости мы зафиксировали марками/отметками на стальных опорах пульпопровода (фото) Уровень отсчётной плоскости мы зафиксировали марками/отметками на стальных опорах пульпопровода (скан)

Определение объёмов песка в карьере по данным лазерного сканирования

Совмещение съёмок, выполненных в разные дни, производится по меткам, находящимся над поверхностью карьера, что обеспечивает возможность точного совмещения двух полученных точечных 3D моделей и последующего подсчёта объёмов хранения материала на площадке. Уже после построения 3D модели насыпи песка производится вычисление объёмов от начальной 3D модели пустого карьера до 3D модели с насыпью намытого песка.

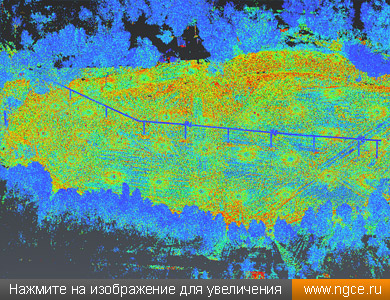

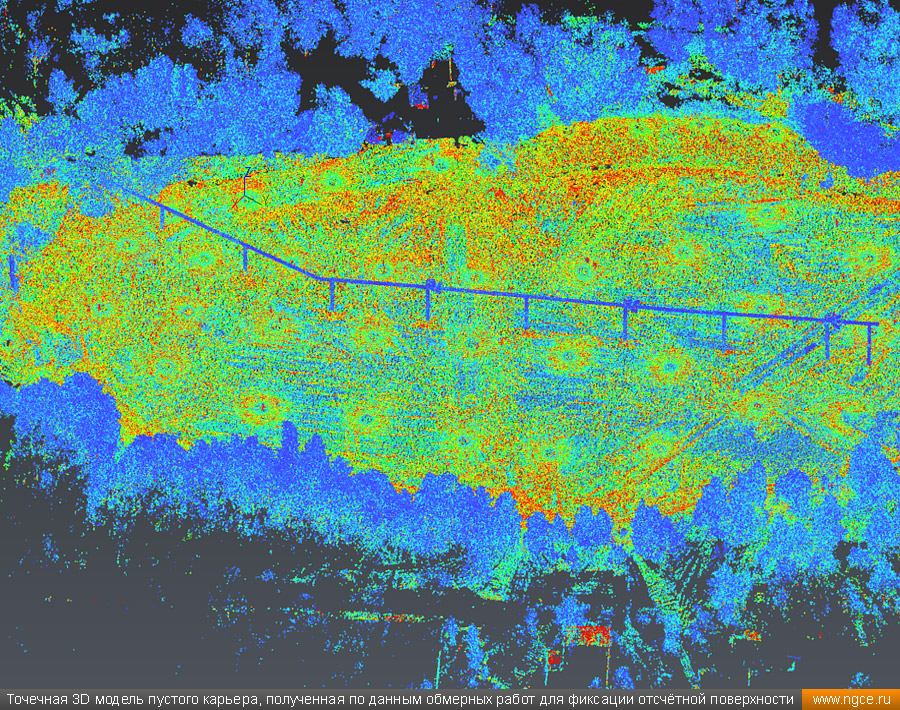

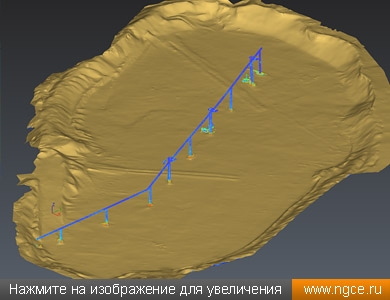

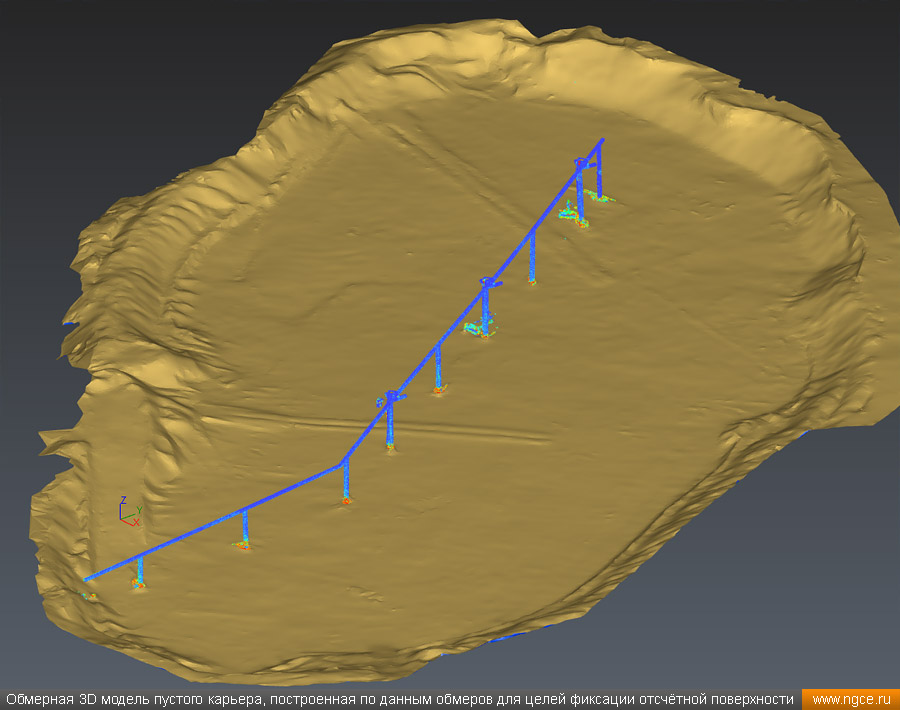

Точечная 3D модель пустого карьера, полученная по данным обмерных работ для фиксации отсчётной поверхности Обмерная 3D модель пустого карьера, построенная по данным обмеров для целей фиксации отсчётной поверхности

На камеральной стадии по данным произведённого лазерного сканирования нашими специалистами была построена точная обмерная 3D модель площадки с кучами песка и выполнен подсчёт объёмов хранимого материала.

Поскольку 3D модель отсчётной поверхности площадки хранения песка уже построена, Заказчик получил возможность проводить повторные замеры добытого объёма в любой момент времени, что позволяет ему проводить как плановый, так и внеплановый контроль.

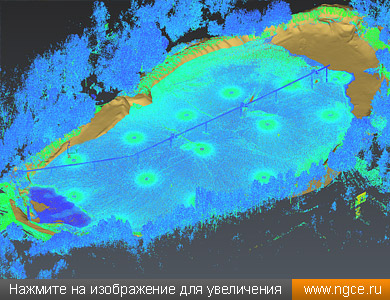

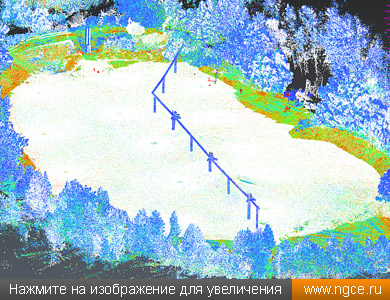

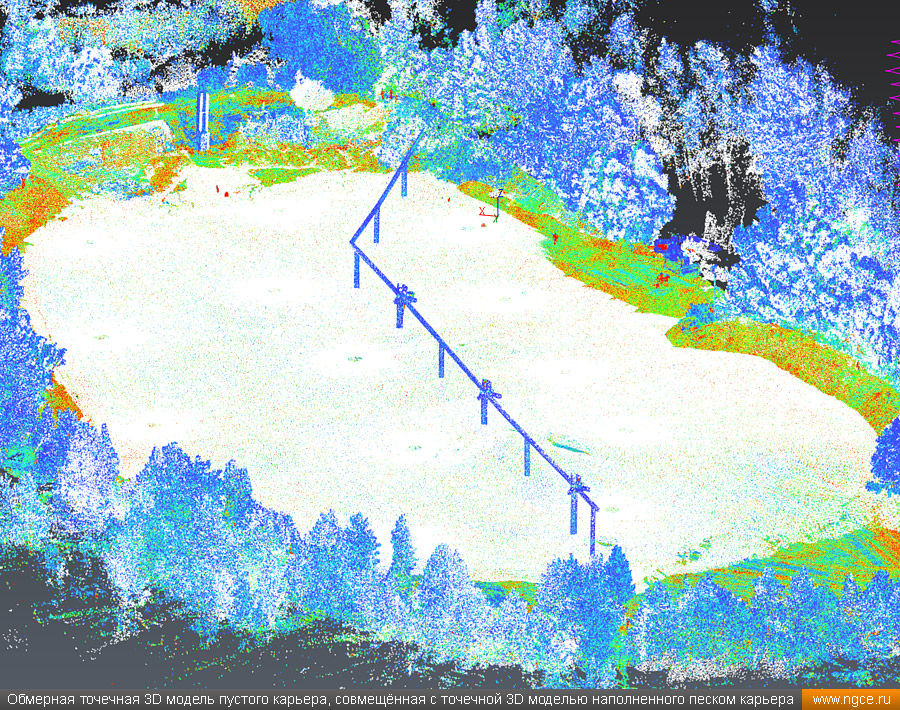

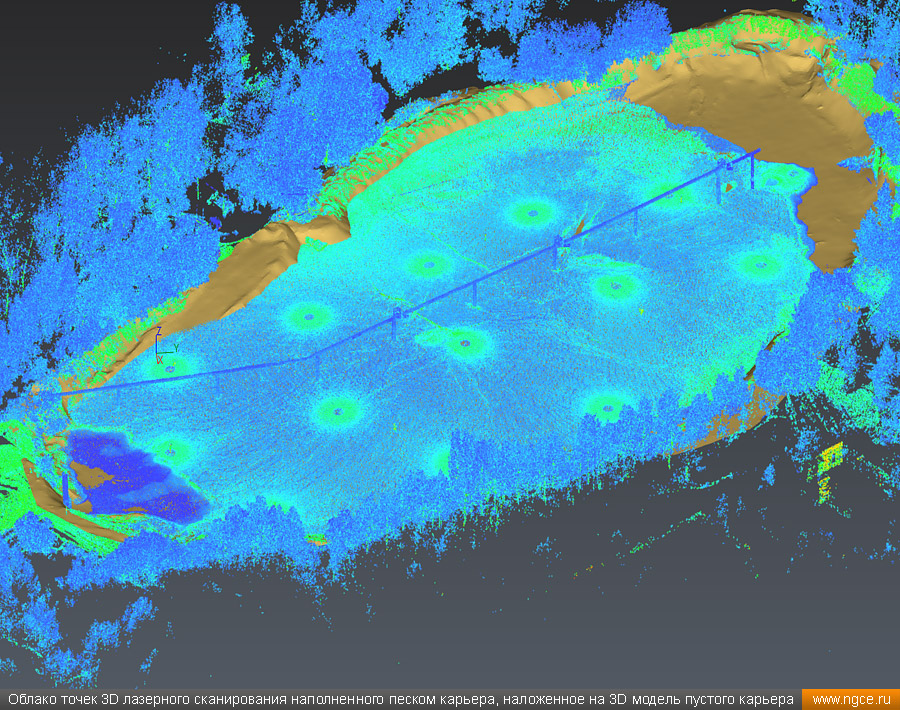

Обмерная точечная 3D модель пустого карьера, совмещённая с точечной 3D моделью наполненного песком карьера Облако точек 3D лазерного сканирования наполненного песком карьера, наложенное на 3D модель пустого карьера

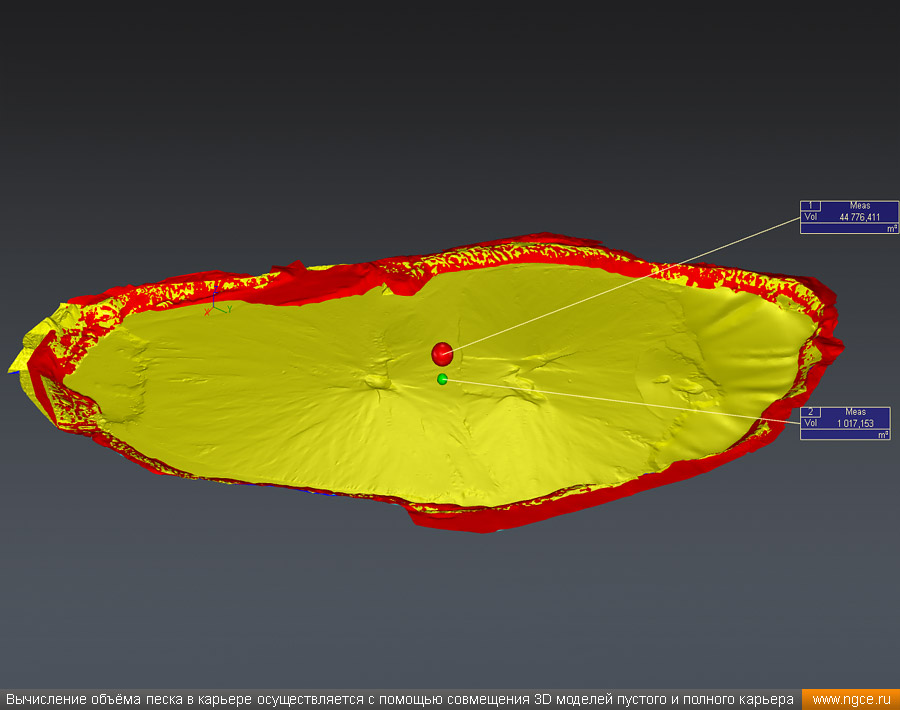

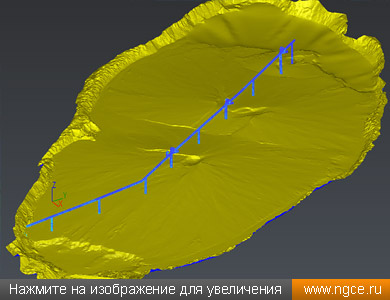

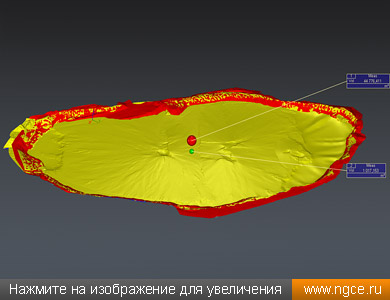

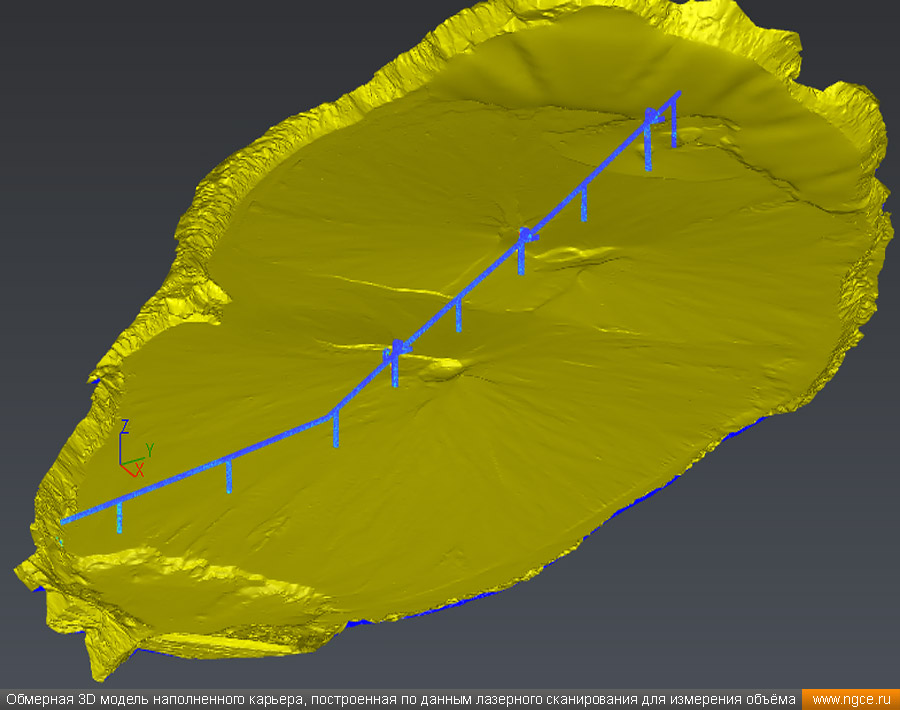

Обмерная 3D модель наполненного карьера, построенная по данным лазерного сканирования для измерения объёма Вычисление объёма песка в карьере осуществляется с помощью совмещения 3D моделей пустого и полного карьера

Преимущества лазерного сканирования при измерении объёмов сыпучих материалов

Целесообразность применения технологии 3D лазерного сканирования при выполнении данных видов работ основана на её уникальных возможностях. Среди отличительных особенностей метода 3D сканирования следует отметить три основных:

— полная реализация принципа дистанционных измерений с широчайшим набором возможностей для дальнейшей компьютерной обработки результатов измерений, что даёт возможность значительно снизить трудозатраты, повысив эффективность и сделав работу более безопасной;

— полнота получаемой информации превышает все ранее реализованные методы, поскольку высочайшие точность и подробность результатов проведённых измерений позволяют адекватно отображать объекты даже самой сложной «нематематической» формы и практически неограниченно расширяет сферу применения технологии;

— непревзойдённая скорость работы, при которой информация об объекте в виде точечной 3D модели собирается за считанные минуты, предоставляя уникальную возможность оперативного контроля.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья для целей аудита и контроля».
