Лазерное сканирование и 3D моделирование здания Музея транспорта Москвы

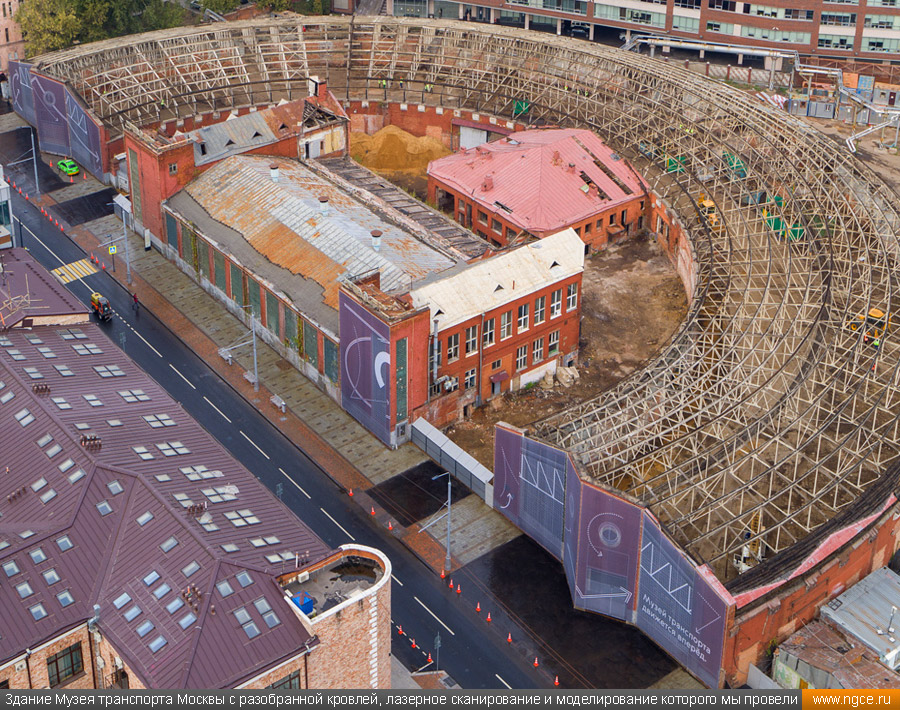

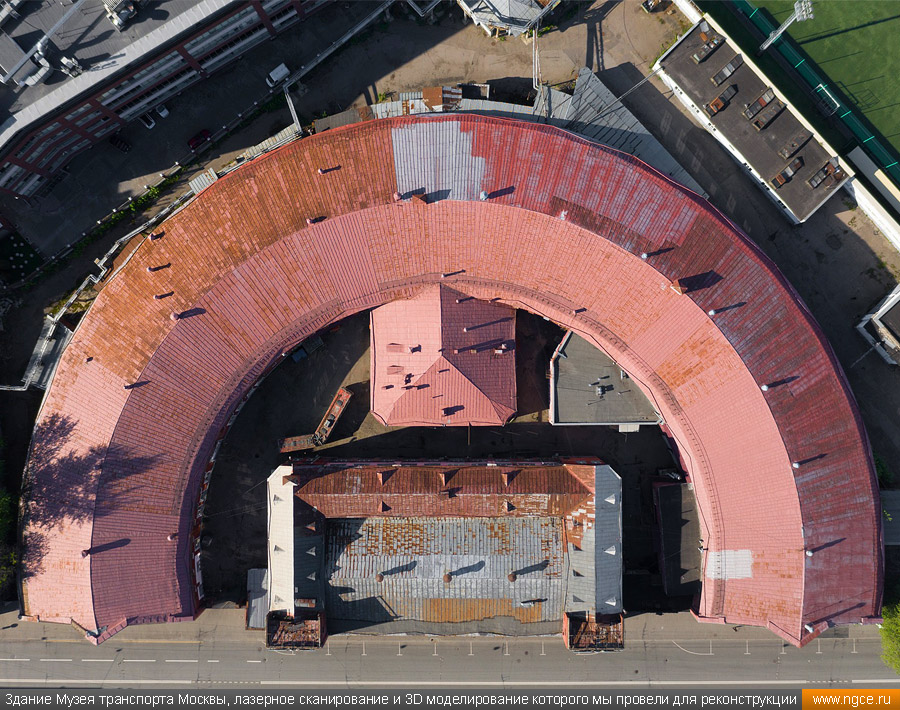

Инженерное предприятие «НГКИ» выполнило проект по лазерному сканированию и 3D моделированию уникального здания Музея транспорта Москвы, который является памятником архитектуры советского авангарда, для целей подготовки проекта его реконструкции. Это здание расположено на Новорязанской улице в Москве и было построено в 1926–1929 годах по проекту архитектора Константина Мельникова и инженера Владимира Шухова как гараж для грузовых автомобилей.

Краткая историческая справка о здании на Новорязанской улице, дом 27

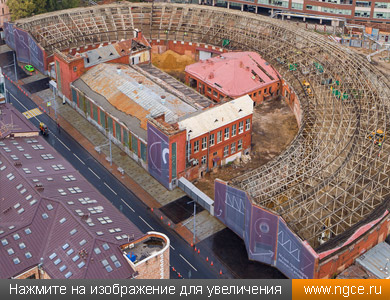

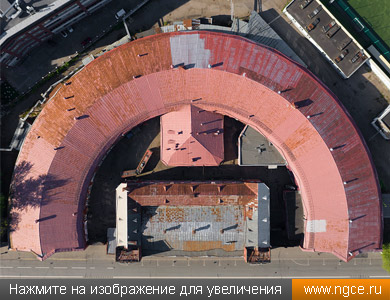

Данное здание было построено в 1926–1929 годах из кирпича в форме подковы, вдоль изгиба которой располагались парковочные места для грузовиков. Благодаря соавтору Константина Мельникова инженеру Владимиру Шухову, изобретателю конструкций пространственных плоских ферм, для гаража на Новорязанской улице были разработаны несущие конструкции, не требовавшие большого количества опор. Это помогло увеличить вместительность здания.

Такая система позволила компактно разместить максимальное количество автомобилей, а также при этом обеспечить их беспрепятственный въезд и выезд. Вместимость гаража составляла 250 автомобилей.

В советский период здание использовалось сначала как гараж, а затем уже как автобусный парк. В 2000-х годах здание было полностью освобождено от своих первоначальных функций и фактически никак не использовалось, а только ветшало. В связи с этим несколько лет назад было принято решение создать в нём современный Музей транспорта Москвы, для чего стало необходимо произвести масштабную реконструкцию и серьёзный ремонт.

Обмерные работы методом лазерного сканирования и построение 3D модели здания

Целью работ наших специалистов являлось проведение лазерного сканирования и последующее создание точной обмерной цифровой 3D модели пола, стен и элементов оборудования для целей последующего проектирования оформления будущего пространства музея.

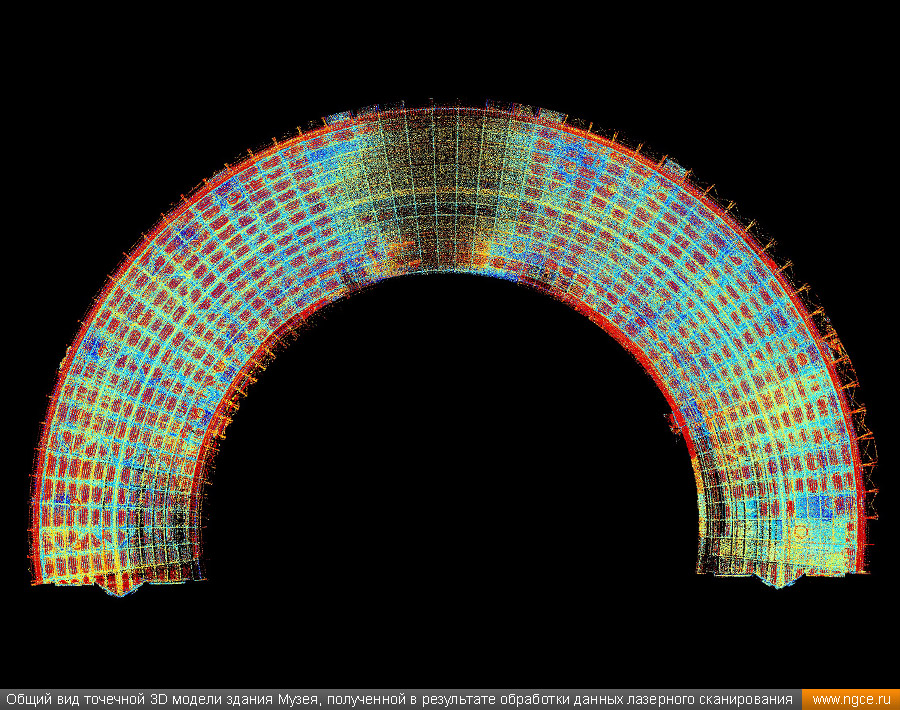

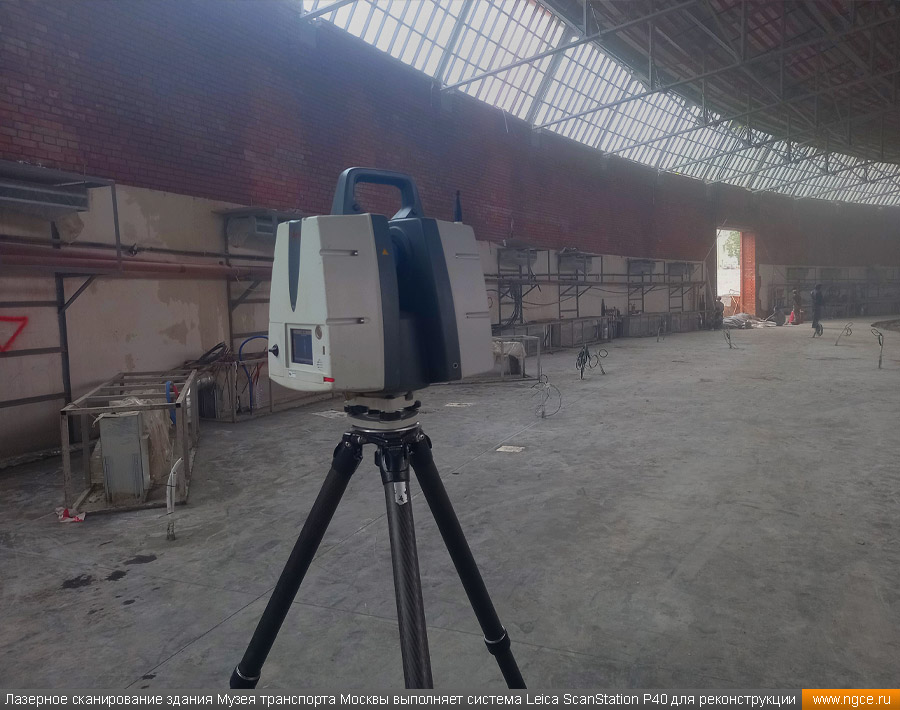

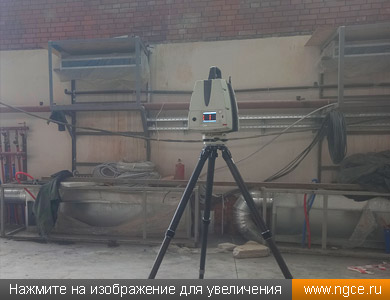

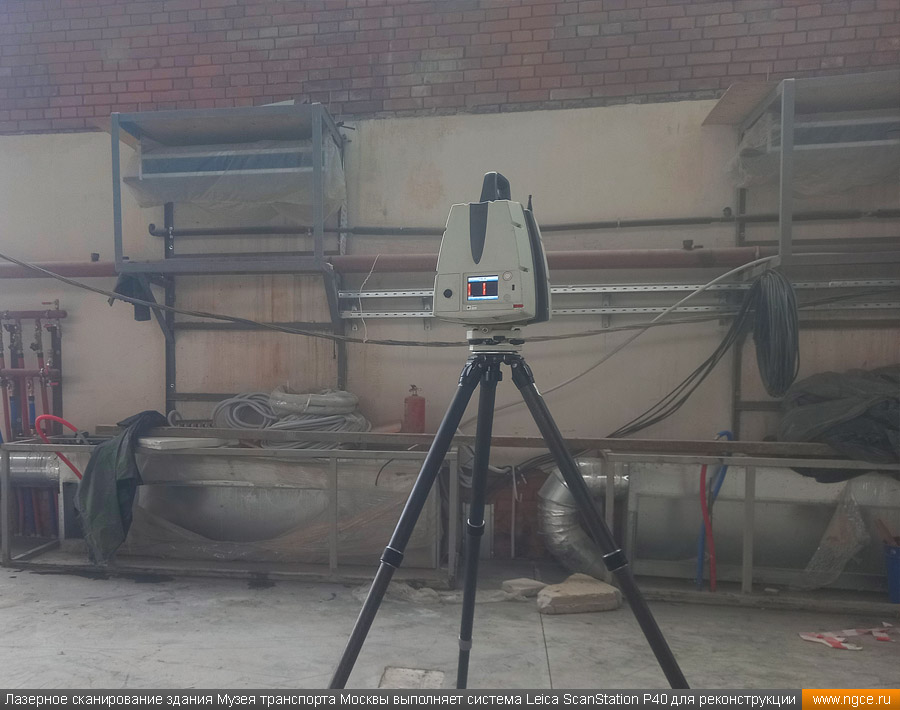

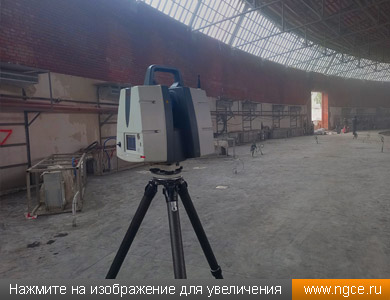

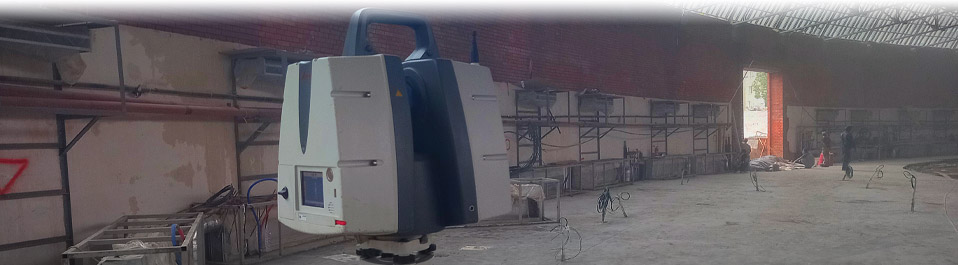

3D лазерное сканирование пространства отдельных участков, расположенных вдоль стен здания, производилось в два этапа по мере заливки чистого пола в единой системе координат. Обмерные работы выполнялись нами при помощи 3D лазерного сканера Leica ScanStation P40, который является высокоточным прибором, позволяющим производить до 1 миллиона измерений в секунду. В общей сложности было получено 62 скана, уравненных в общее единое облако точек.

Также весьма интересной особенностью данного проекта являлся переменный уровень чистого пола, в связи с чем нами осуществлялся контроль высотных отметок облака точек с геодезическими марками, расположенными на стенах здания.

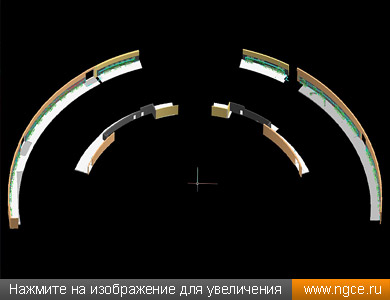

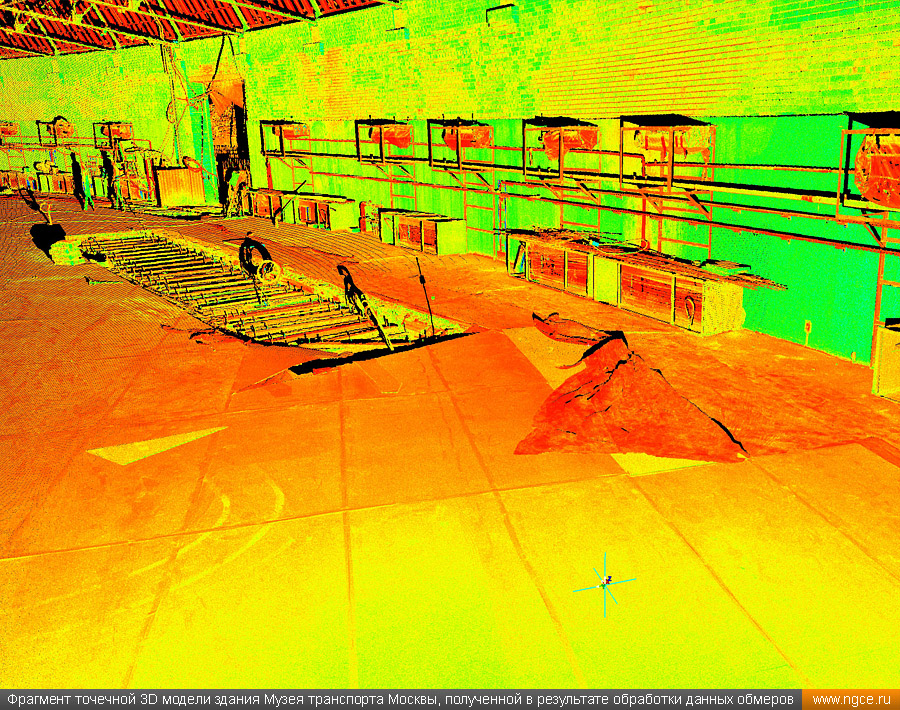

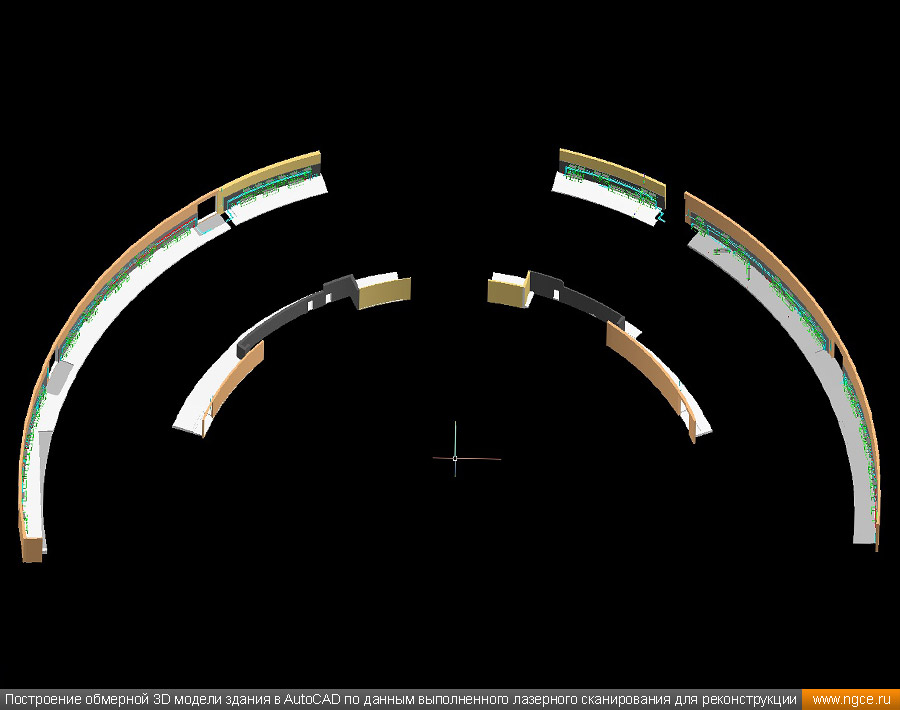

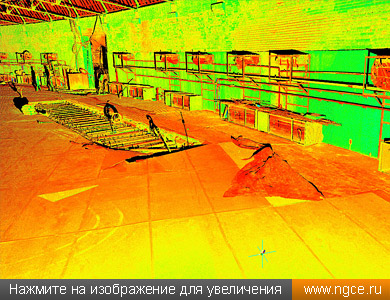

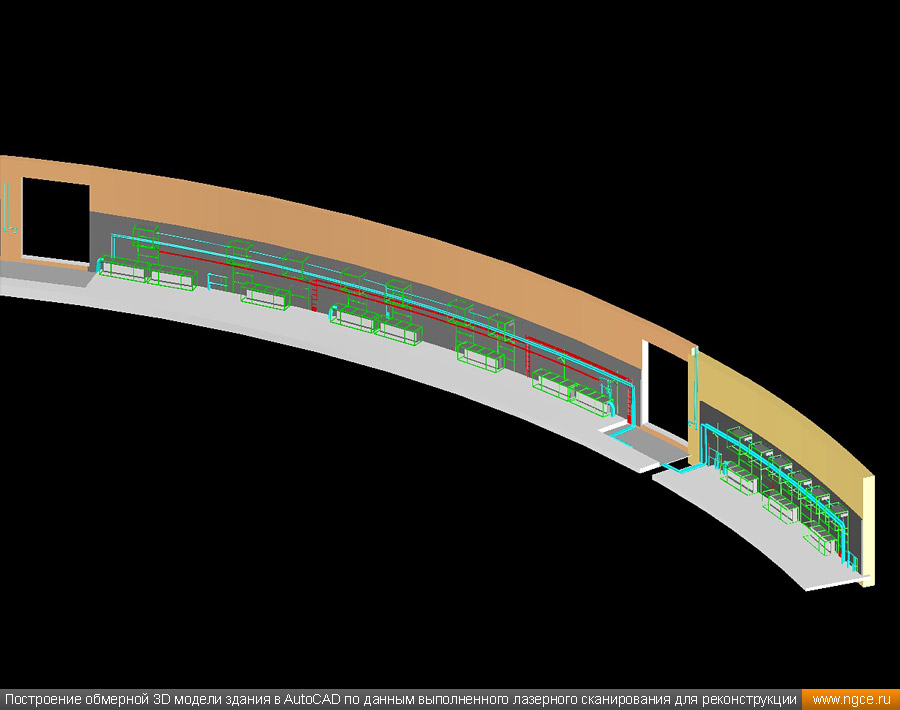

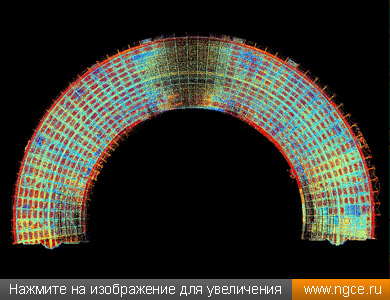

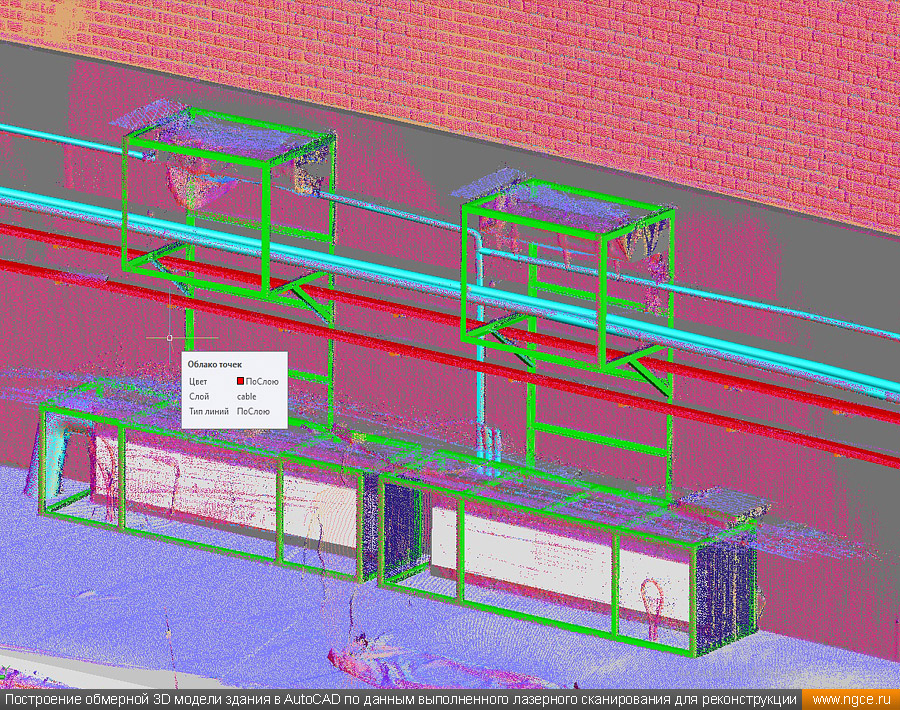

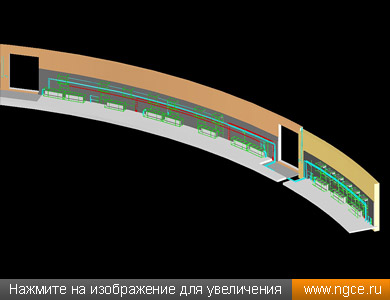

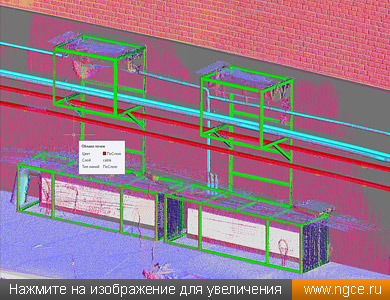

На камеральном этапе нами была выполнена сшивка сканов в единое облако точек, а также его обработка и очистка от посторонних шумов и объектов. На финальной стадии работ по проекту нашими специалистами была построена точная обмерная 3D модель всех строительных конструкций и оборудования в формате DWG (AutoCAD) с точностью 10 мм, которая и была передана Заказчику.

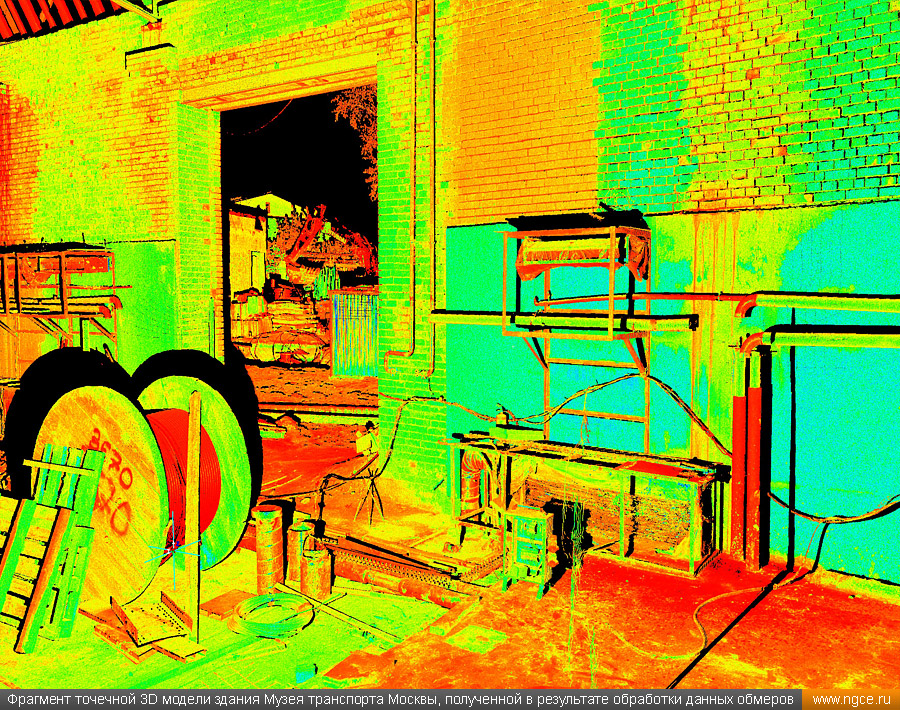

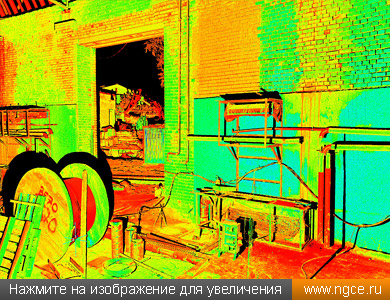

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
