Лазерное сканирование фасадов строящихся высотных зданий в Москве

Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию фасадов строящихся высотных зданий в Москве в районе Печатники, которые представляют собой будущий новый крупный жилой квартал с домами переменной этажности, возводимый одним из известных столичных застройщиков.

Во время строительства новых зданий и сооружений требуется постоянно производить исполнительную съёмку. Чаще она выполняется электронными тахеометрами, особенно когда фасады здания простые, однако в случаях с сложными фасадами намного целесообразнее использовать технологию 3D лазерного сканирования: это в десятки раз быстрее и точнее, к тому же в результате обработки данных получается подробная точечная 3D модель.

Исполнительная съёмка фасадов строящихся жилых домов

В квартале представлены дома с оригинальной архитектурой и фигурными фасадами, которые напоминают волны. Исполнительная съёмка таких сложных фасадов при помощи электронного тахеометра заняла бы очень большое количество времени, поэтому представители Заказчика обратились в нашу компанию для проведения 3D лазерного сканирования, поскольку наши специалисты имеют внушительный опыт выполнения подобных проектов, а также располагают собственным парком лазерных сканеров.

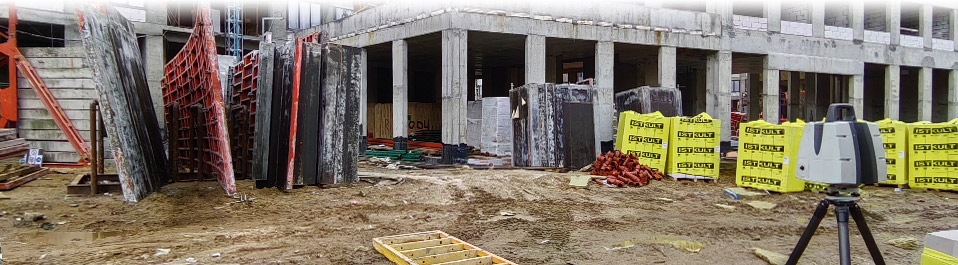

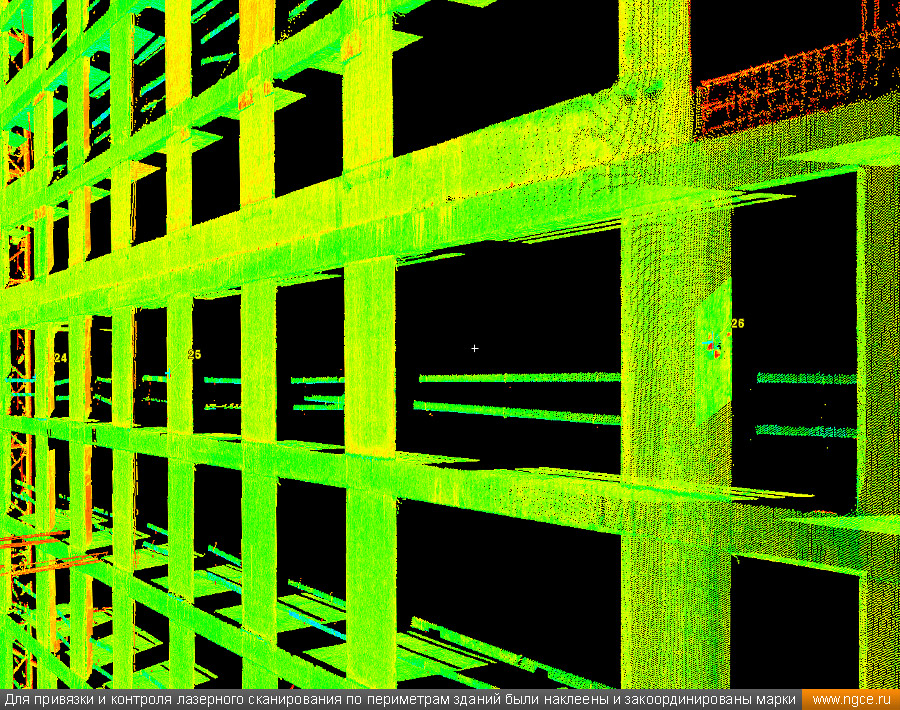

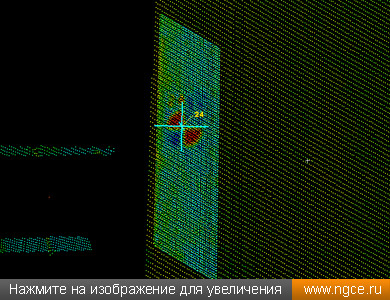

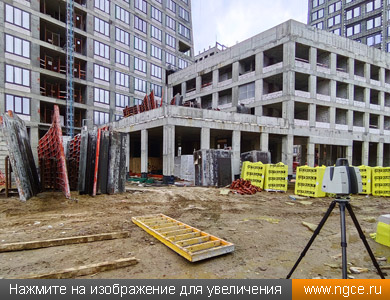

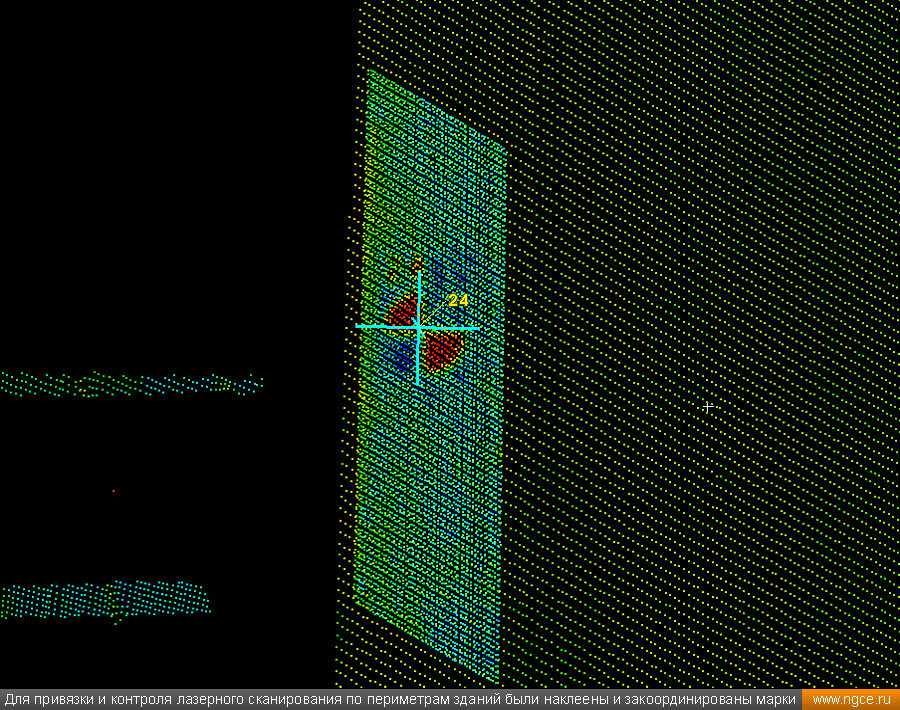

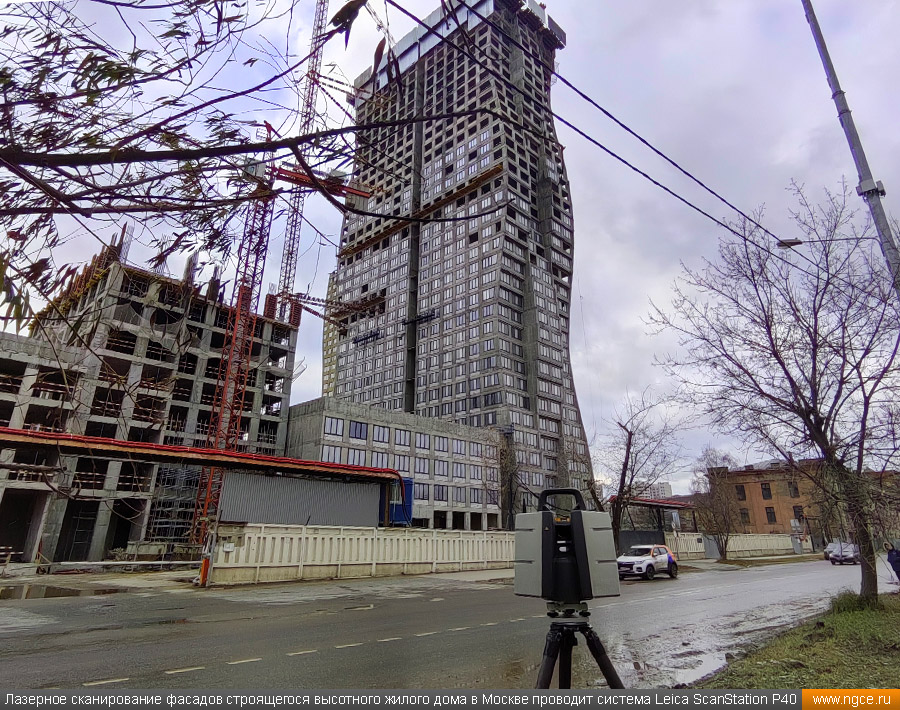

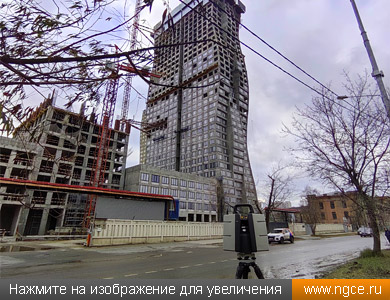

Для привязки и контроля съёмки по периметрам зданий были наклеены и закоординированы два ряда марок. Один ряд на высоте шестого этажа, второй на уровне десятого. Всего в списке значилось несколько строящихся корпусов, обмеры фасадов которых было необходимо произвести. Для выполнения обмерных работ нами использовался один из наших 3D лазерных сканеров Leica ScanStation P40, дальность сканирования которого составляет 270 метров, что позволило нам уверенно получать качественные сканы даже на верхних этажах строящихся высотных домов.

Обмерные работы методом лазерного сканирования удалось выполнить за один рабочий день, несмотря на не самую приятную погоду. Всего было сделано 24 скана высокой плотности. Полученные сканы фасадов каждого здания были нами обработаны, очищены и сшиты в облака точек лазерного сканирования, которые и были переданы специалистам Заказчика в стандартном формате RCP. Они будут использованы для создания точных обмерных исполнительных чертежей зданий.

Примеры точечных обмерных 3D моделей фасадов строящихся домов

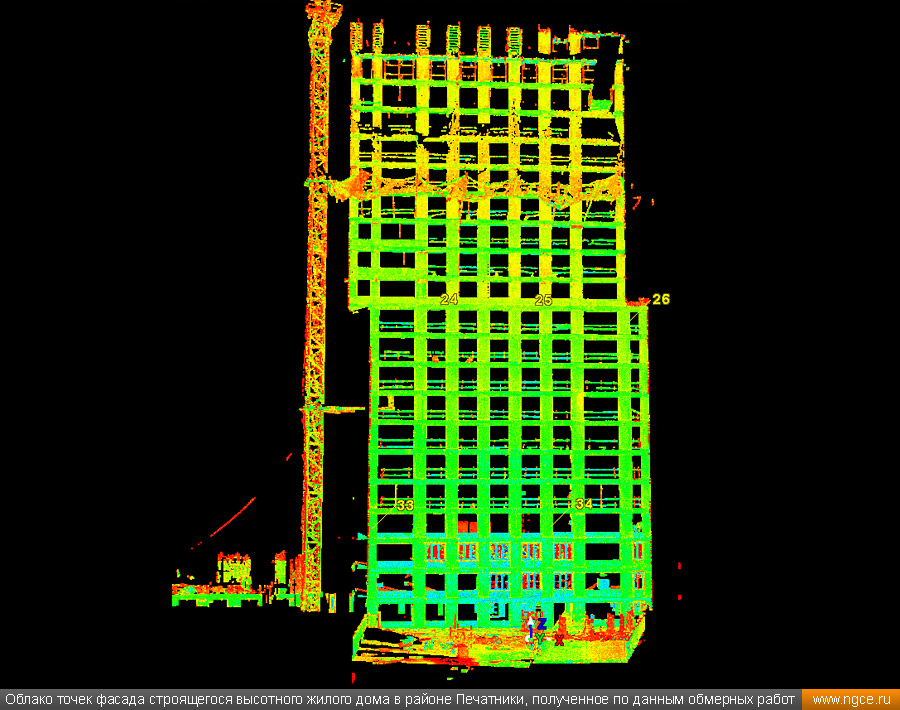

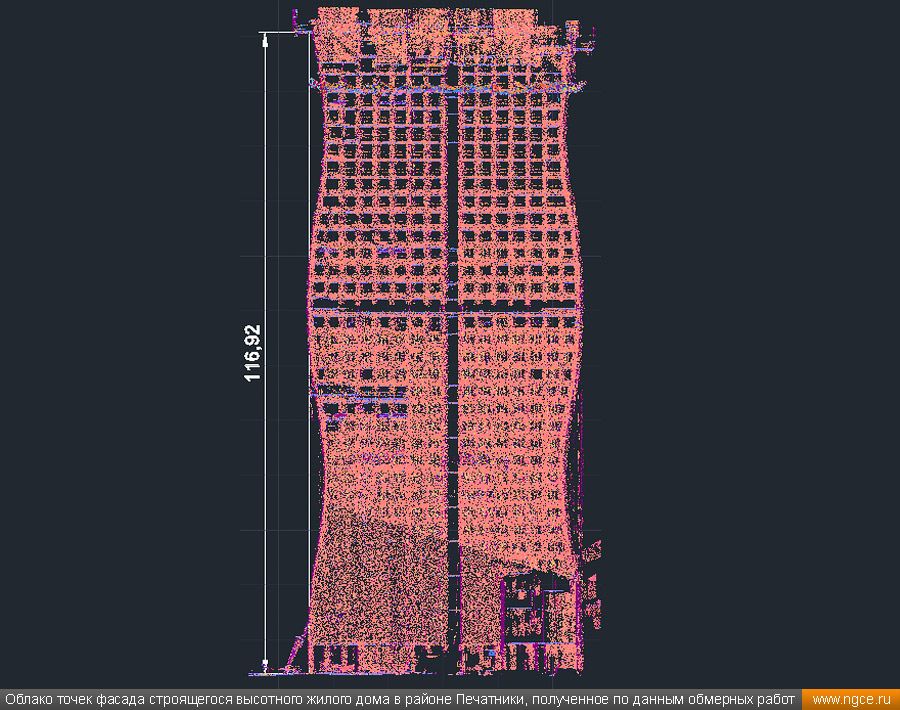

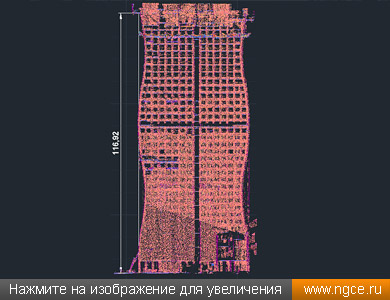

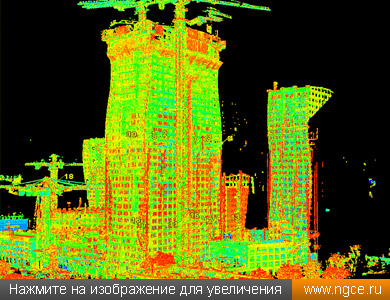

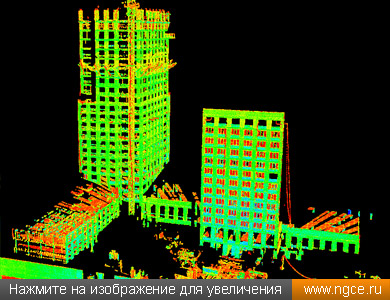

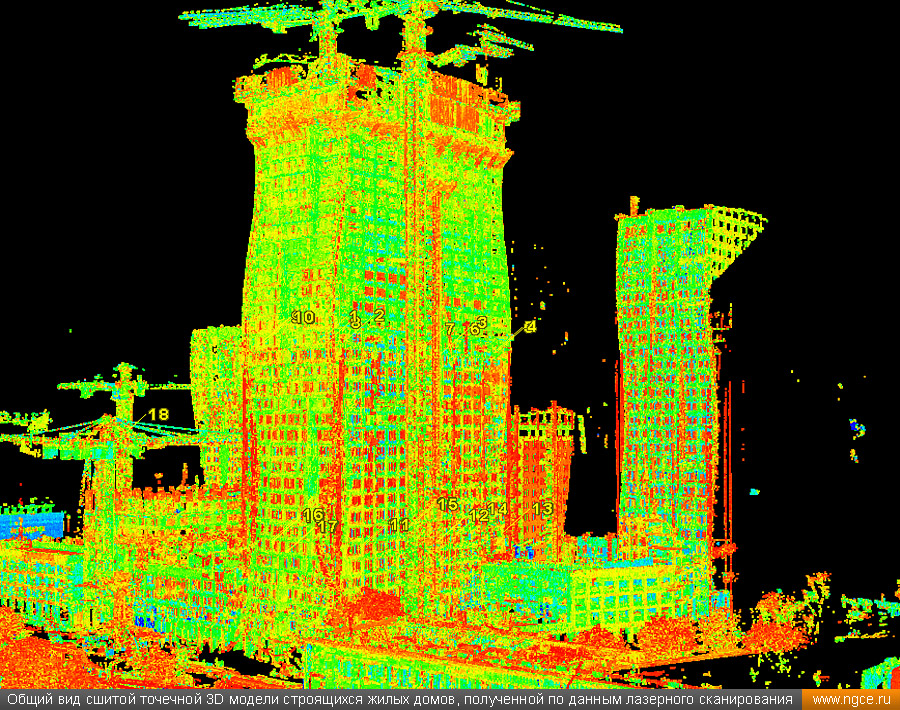

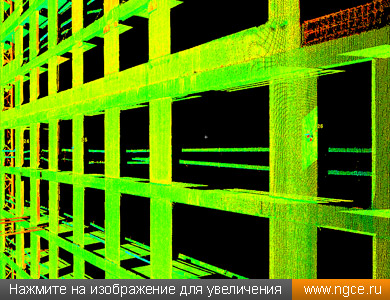

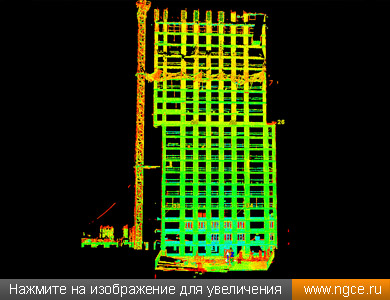

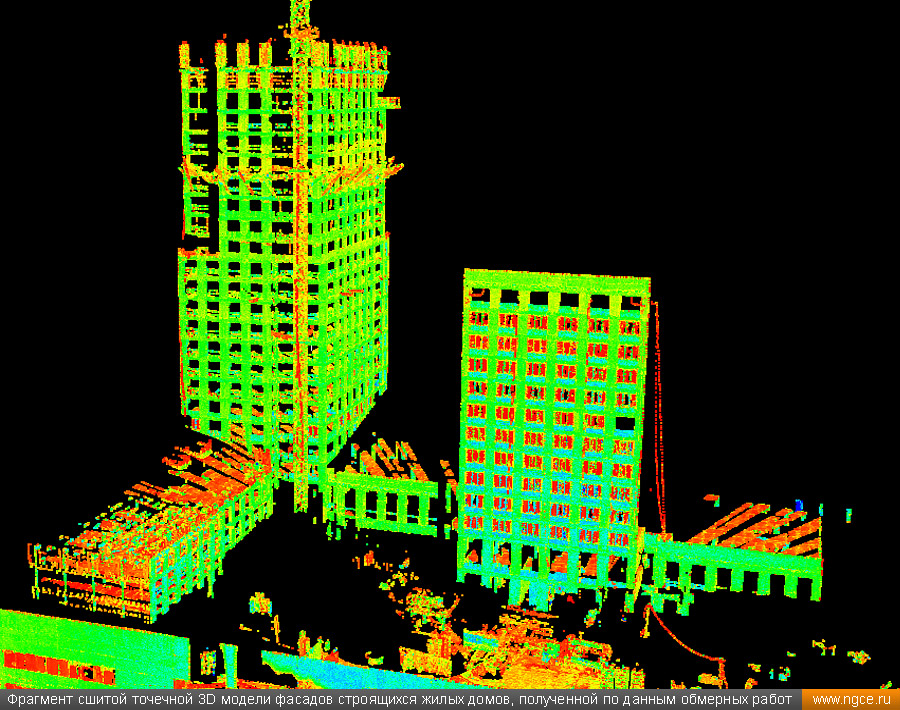

Ниже вы можете ознакомиться с примерами точечных обмерных 3D моделей фасадов строящихся высотных жилых домов, полученных нашими специалистами в результате обработки данных лазерного сканирования.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
