Лазерное сканирование и 3D моделирование цеха по производству красок

Инженерное предприятие «НГКИ» выполнило проект по лазерному сканированию и 3D моделированию участка цеха по производству типографской краски в городе Домодедово Московской области для целей осуществления проектных работ по установке дополнительного производственного оборудования.

Обмерные работы в цеху для целей для целей проектирования

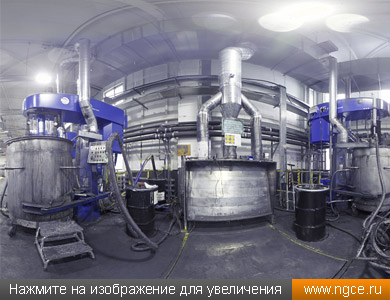

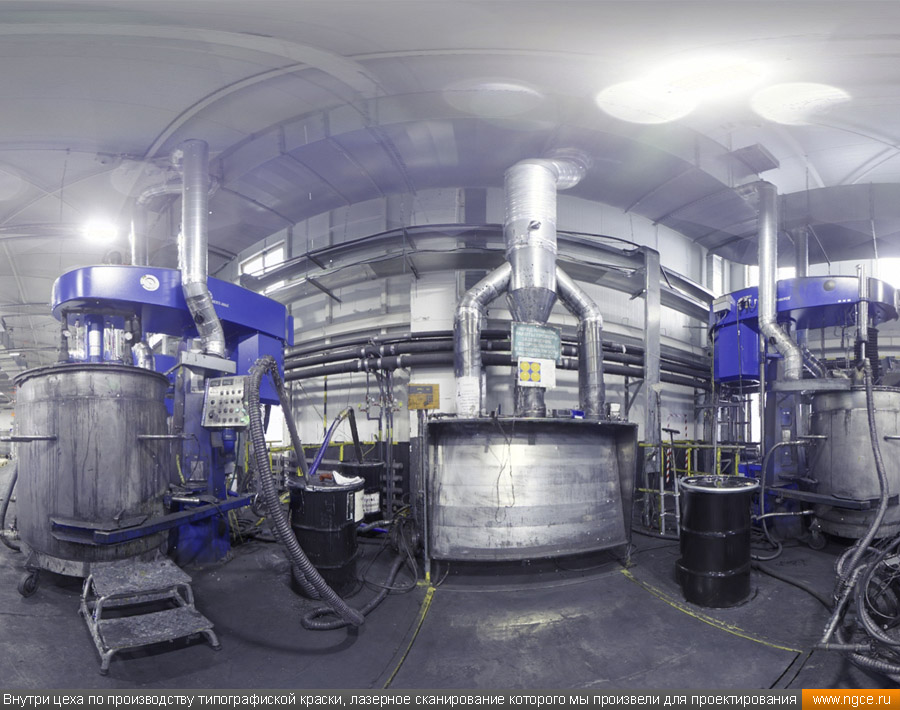

3D обмерные работы выполнялись нашими специалистами на довольно небольшом участке цеха площадью порядка 120 квадратных метров и заняли не более часа, несмотря на то, что производство не останавливалось ни на минуту.

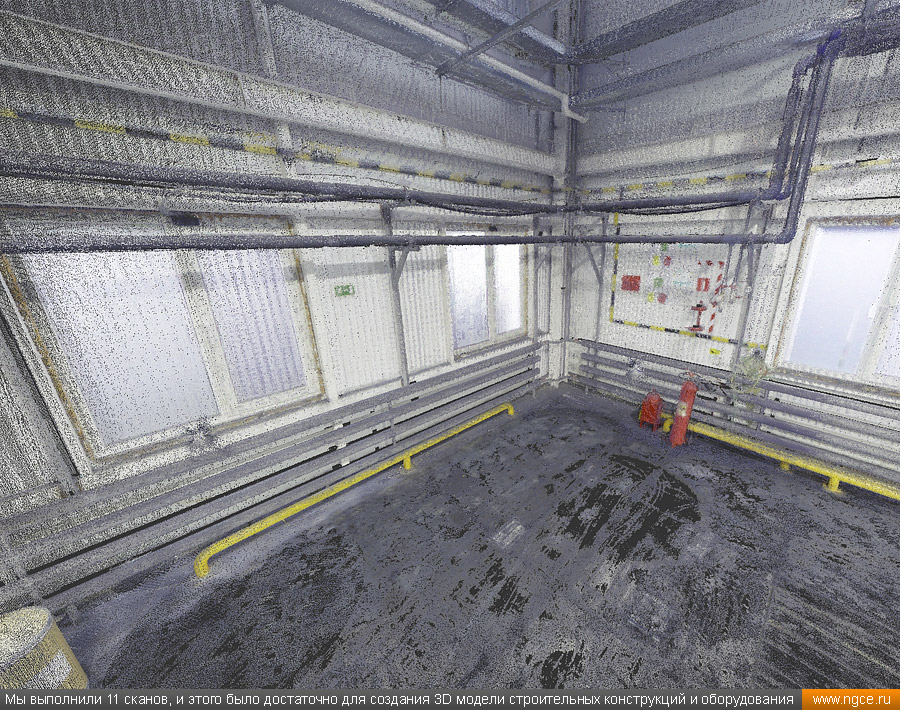

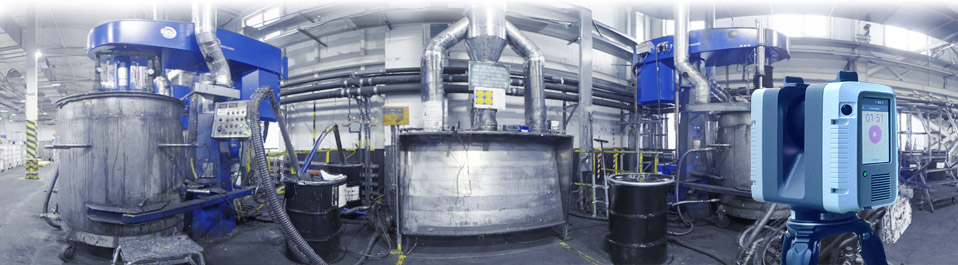

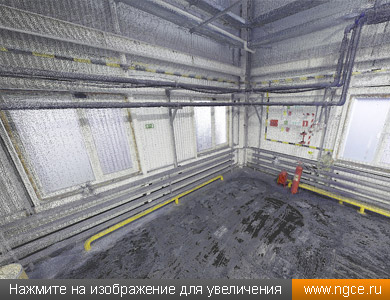

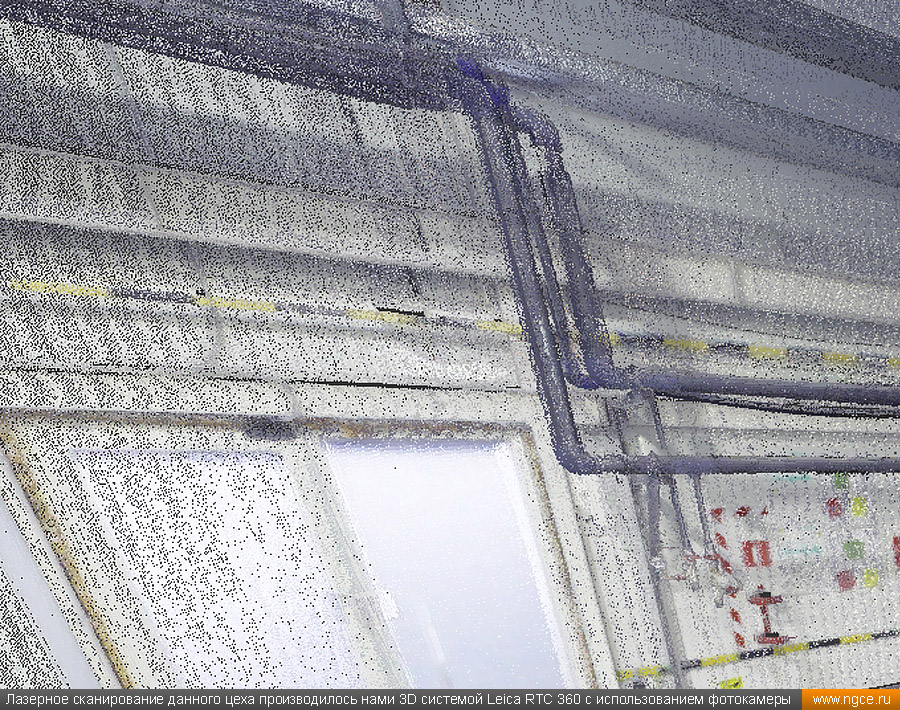

Лазерное сканирование производилось сканером Leica RTC360 с использованием встроенной фотокамеры. Всего же было выполнено 11 сканов, и в данном случае этого оказалось вполне достаточно для создания точной и подробной трёхмерной цифровой модели строительных конструкций и оборудования, расположенных в цеху.

Сшивка облаков точек и построение обмерной 3D модели цеха в AutoCAD

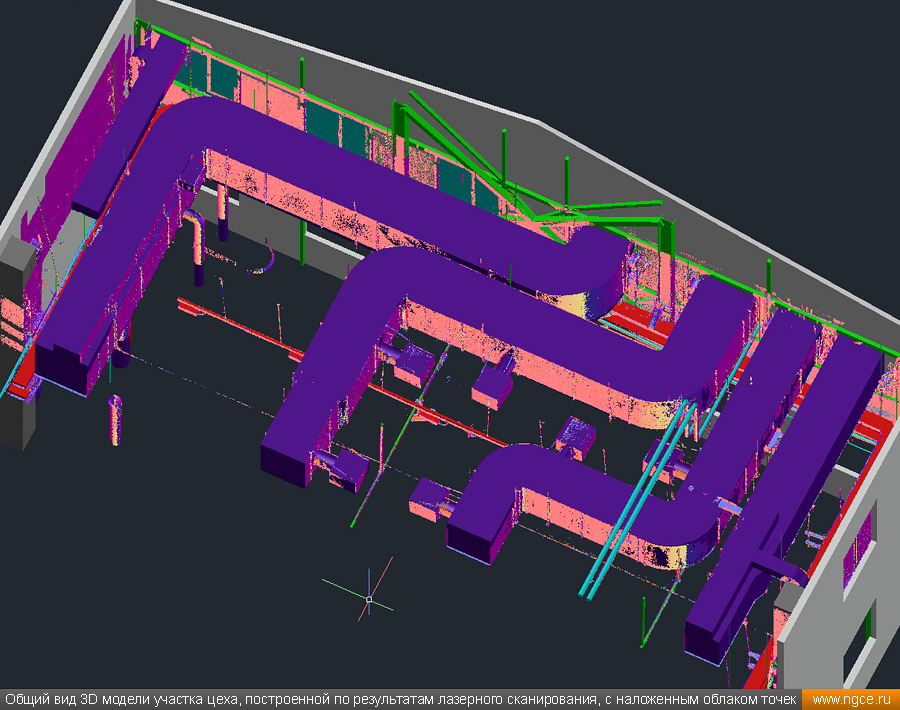

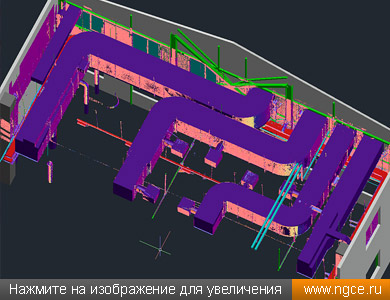

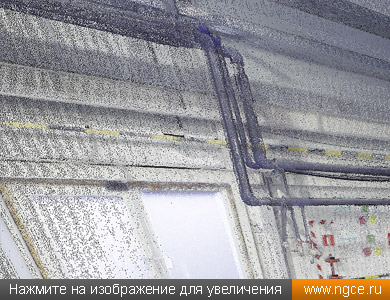

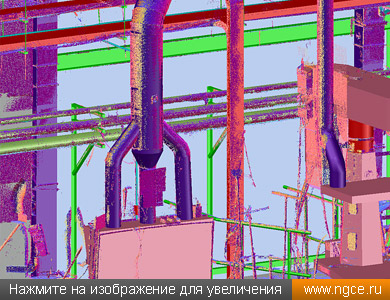

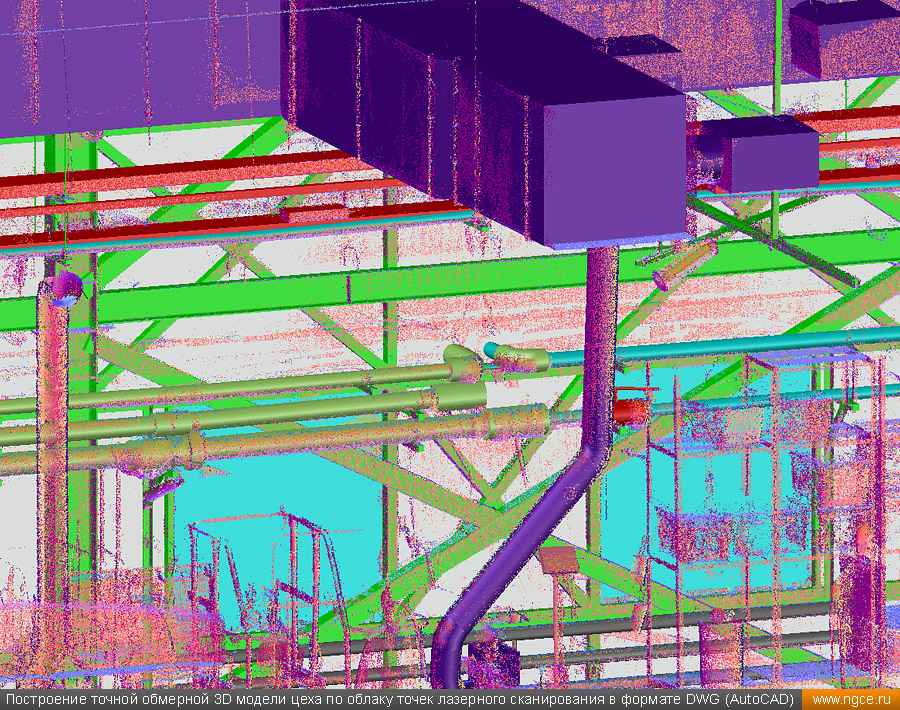

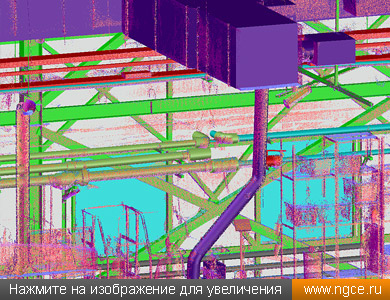

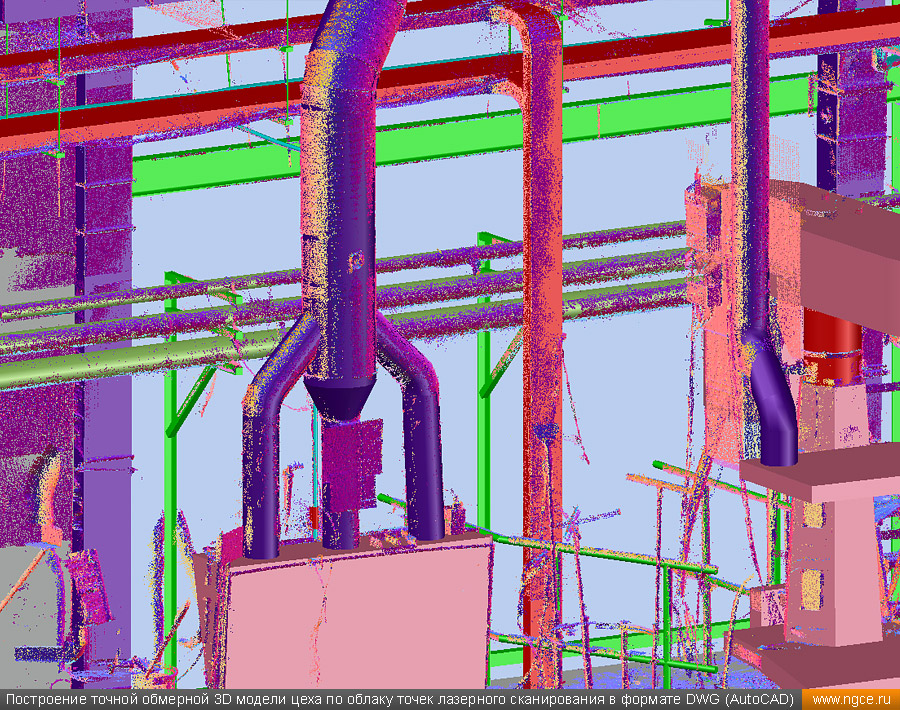

На камеральном этапе были проведены обработка и очистка всех полученных сканов от посторонних шумов, а также их сшивка в единую точечную модель. Далее по этим данным в течение трёх дней нами была построена максимально подробная и точная твердотельная цифровая 3D модель данного участка цеха по производству типографской краски в формате DWG (AutoCAD), которая и была передана Заказчику.

По результатам сравнения полученной обмерной 3D модели с проектными материалами, по которым изначально был построен цех, Заказчиком были выявлены значительные расхождения местоположения фактических конструкций цеха с проектной документацией.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
