Градуировка двух наливных резервуаров типа РВС-1000 в Калужской области

Инженерным предприятием «НГКИ» была осуществлена градуировка двух наливных резервуаров типа РВС-1000 в Калужской области. Заказчиком работ выступила компания, занимающаяся производством автомобильных масел, с которой мы работаем уже много лет и произвели градуировку практически всего парка её резервуаров. Вот дошла очередь и до двух вертикальных наземных стальных резервуаров РВС-1000.

Преимущества лазерного сканирования перед другими методами при градуировке резервуаров

Огромным преимуществом лазерного сканера при градуировке резервуаров, в отличие от классического тахеометра, нивелира и мерной ленты, является возможность учитывать абсолютно любые формы резервуаров и отображать их в 3D моделях, включая все вмятины, выпучины и прочие деформации, которые неизбежно случаются в процессе эксплуатации резервуаров.

Кроме всех прочих очевидных преимуществ, современные 3D лазерные сканеры и методики калибровки резервуаров позволяют производить обмерные работы при градуировке резервуаров практически в любую погоду. Это является неоспоримым преимуществом перед объёмным методом градуировки резервуаров, когда приходится ждать весенне-летнего периода.

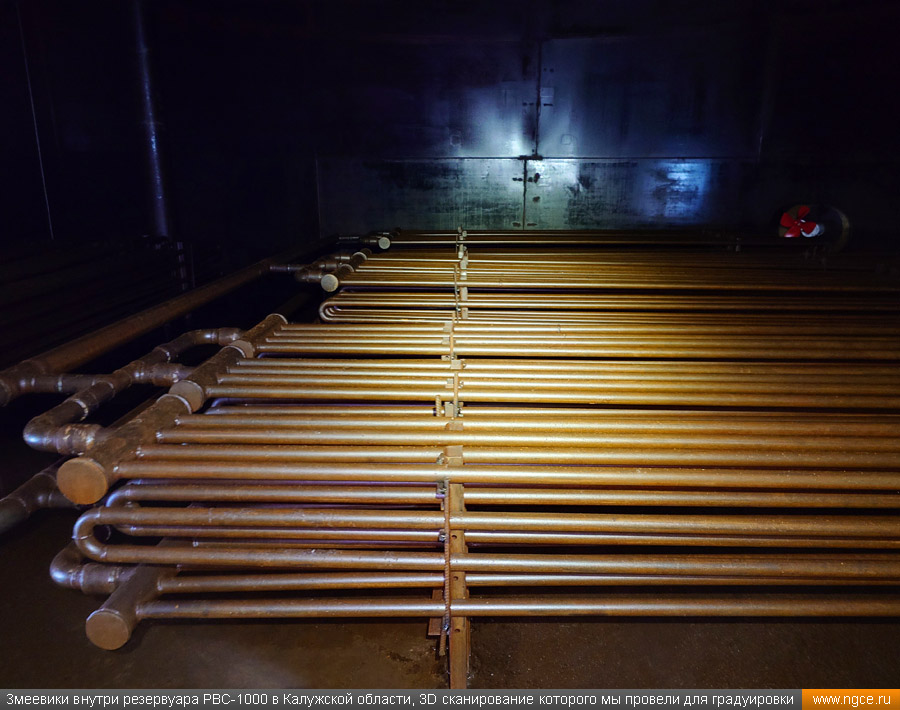

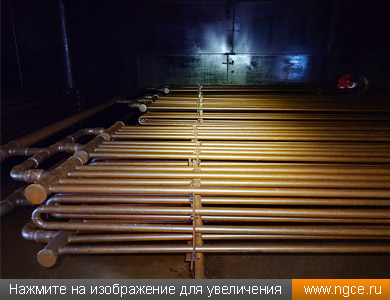

Лазерное сканирование резервуаров изнутри для 3D моделирования и составления градуировочных таблиц

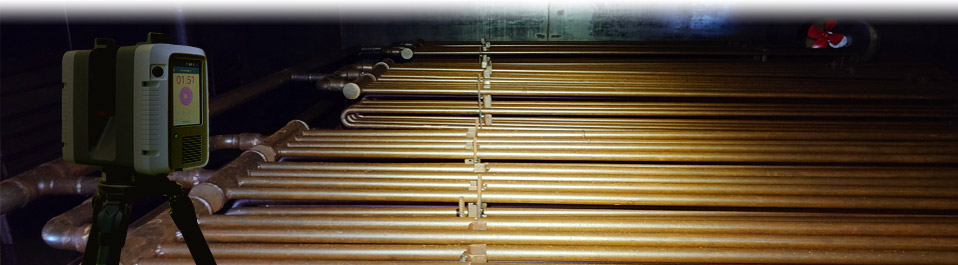

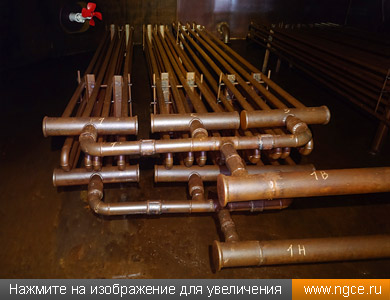

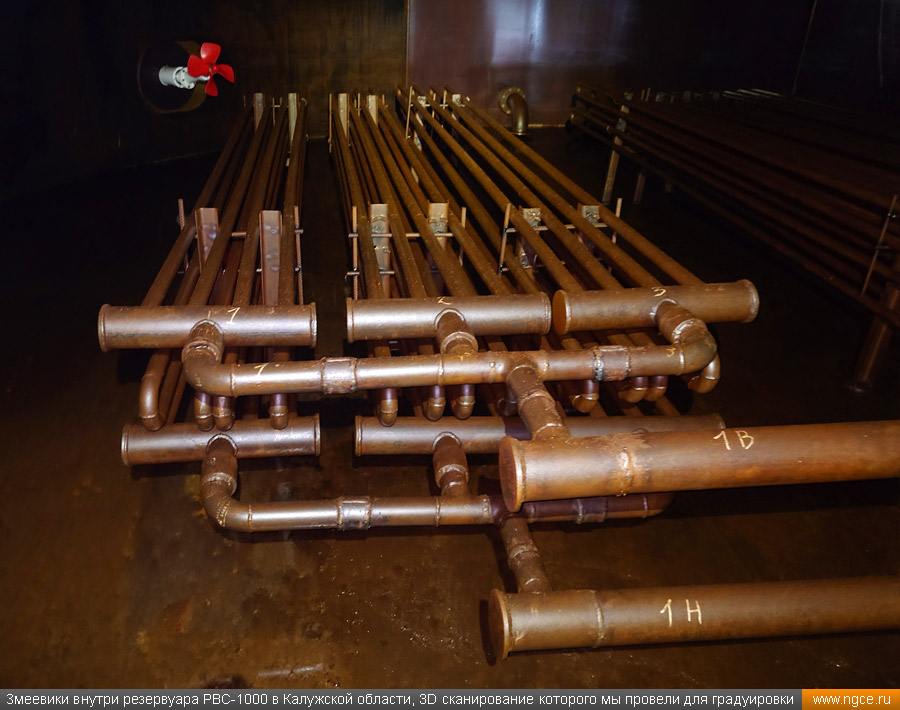

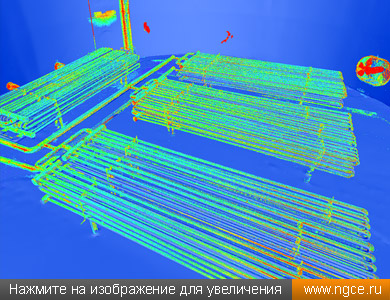

Точные обмеры двух вертикальных стальных резервуаров РВС-1000 на предприятии по производству автомобильных масел в Калужской области для целей построения их точных 3D моделей были произведены нашими специалистами по технологии лазерного сканирования при помощи сканирующих 3D систем Leica RTC360 и Leica ScanStation P40.

Leica RTC360 представляет собой компактный, но очень точный, лёгкий и очень высокопроизводительный лазерный сканер, которым очень удобно выполнять съёмку для целей градуировки резервуаров. Leica ScanStation P40 — это сканирующая 3D система, сочетающая в себе все передовые технологии вкупе с высокой надёжностью, точностью и дальностью съёмки, а также возможностью работать при отрицательных температурах до -20°C.

Построение точных 3D моделей резервуаров и составление градуировочных таблиц

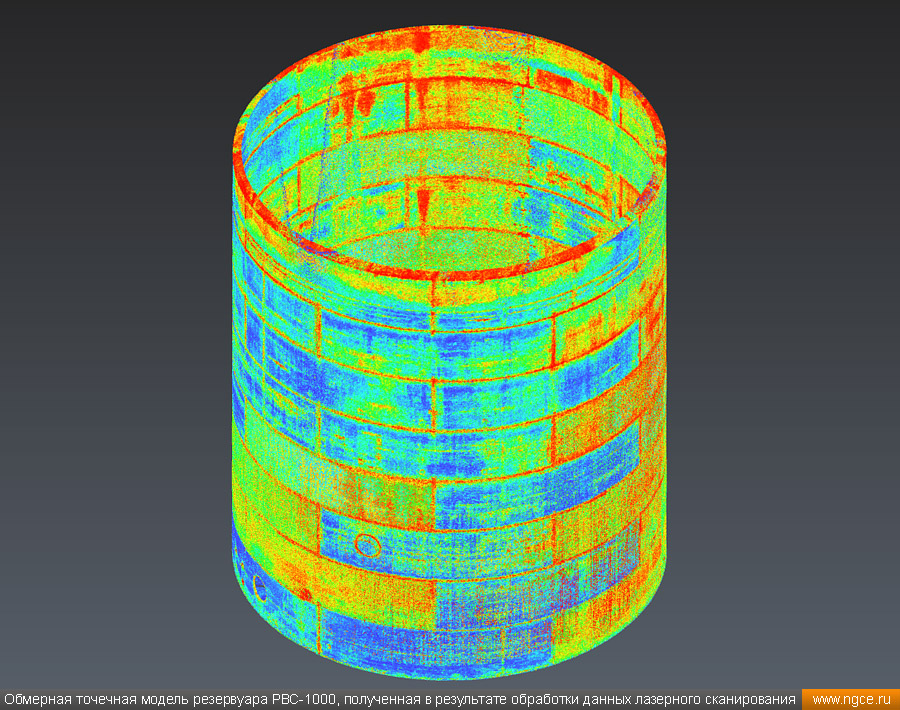

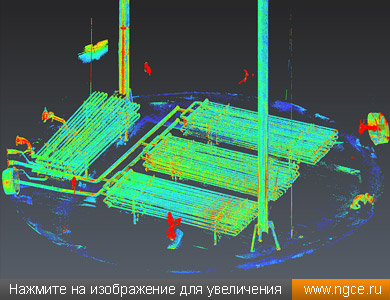

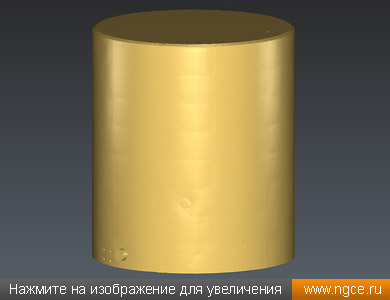

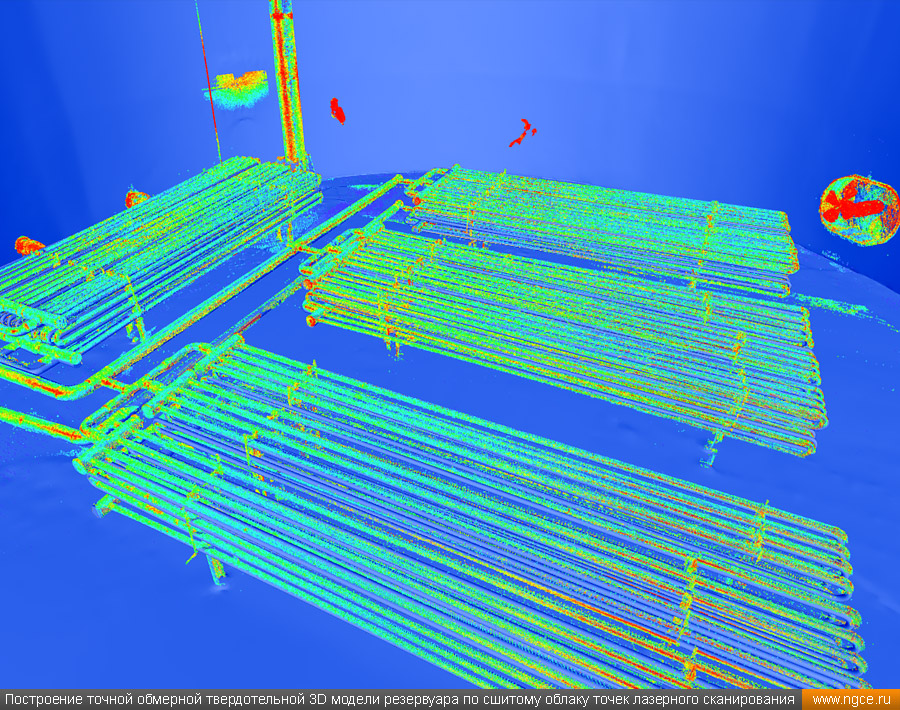

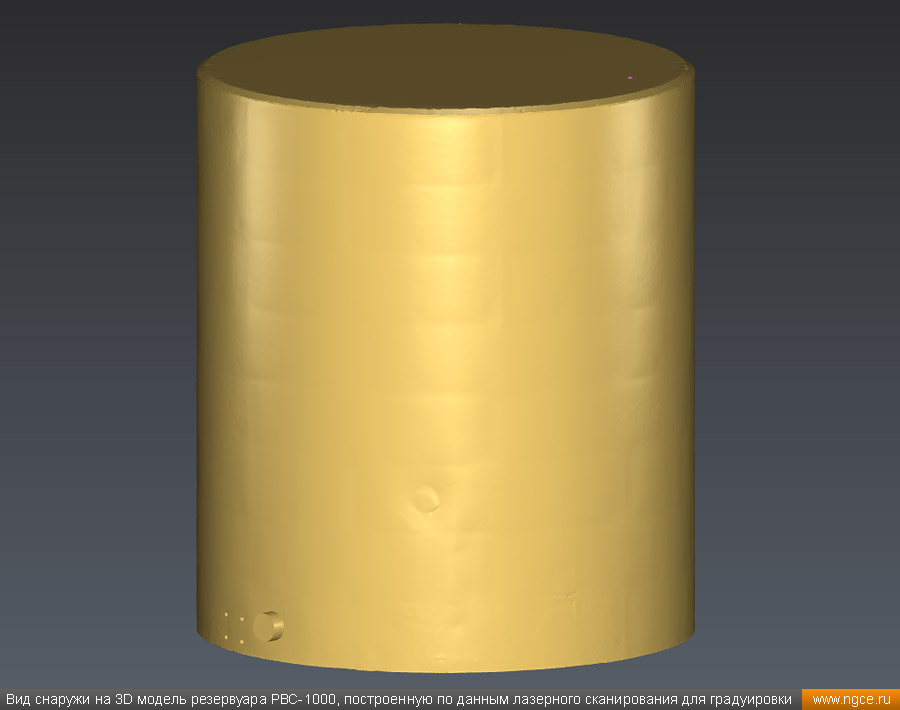

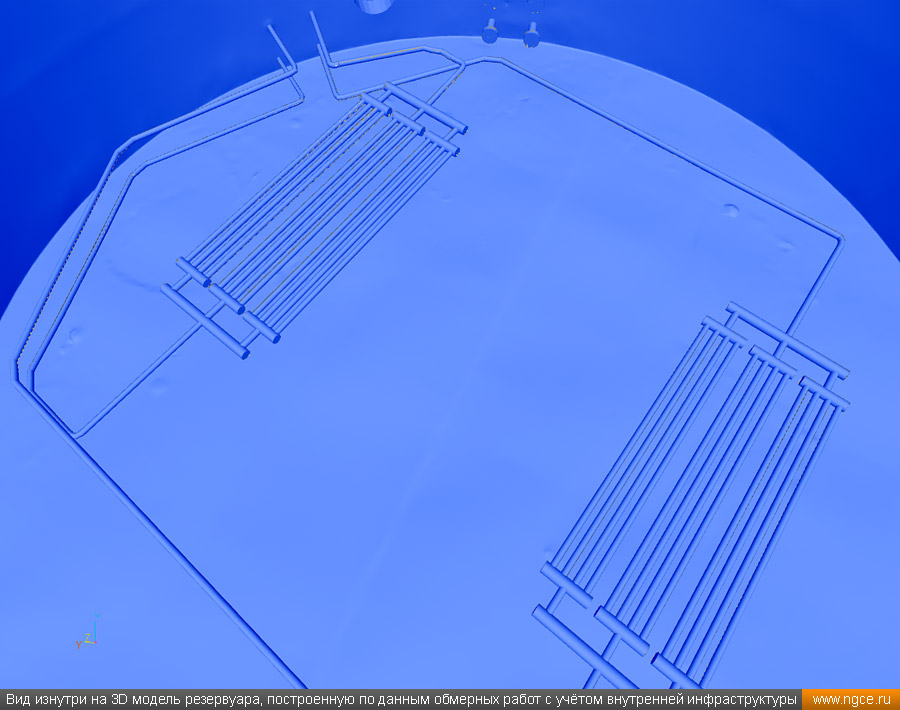

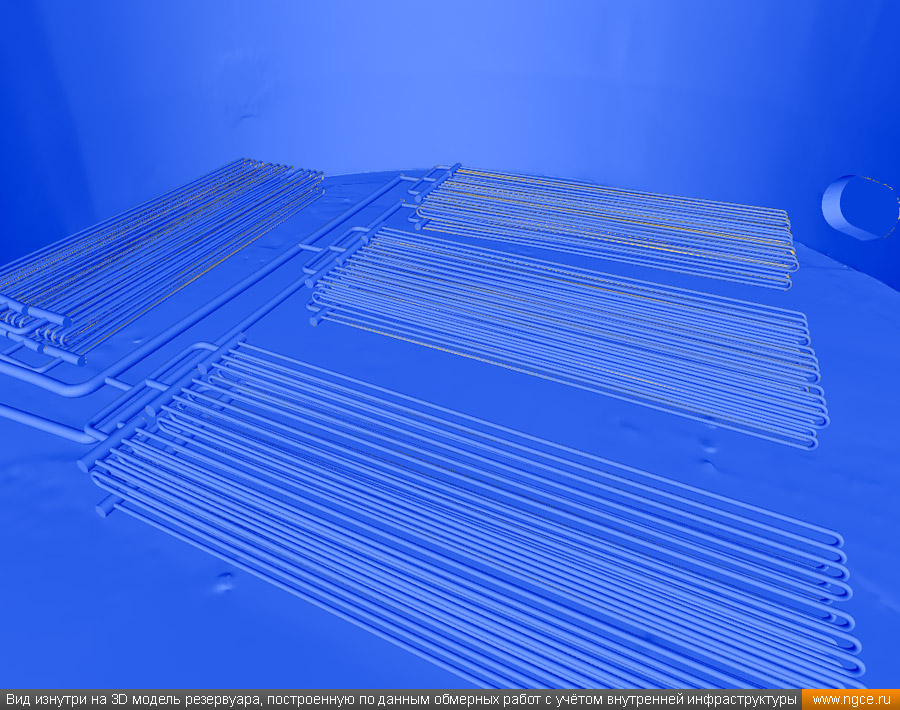

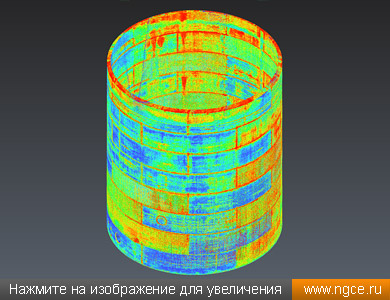

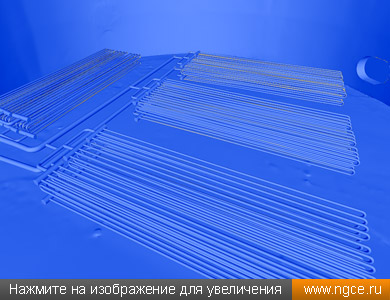

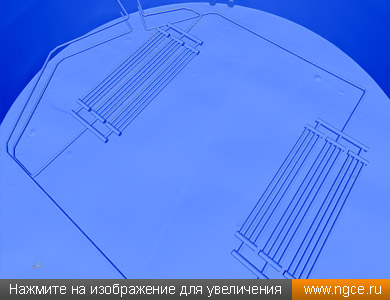

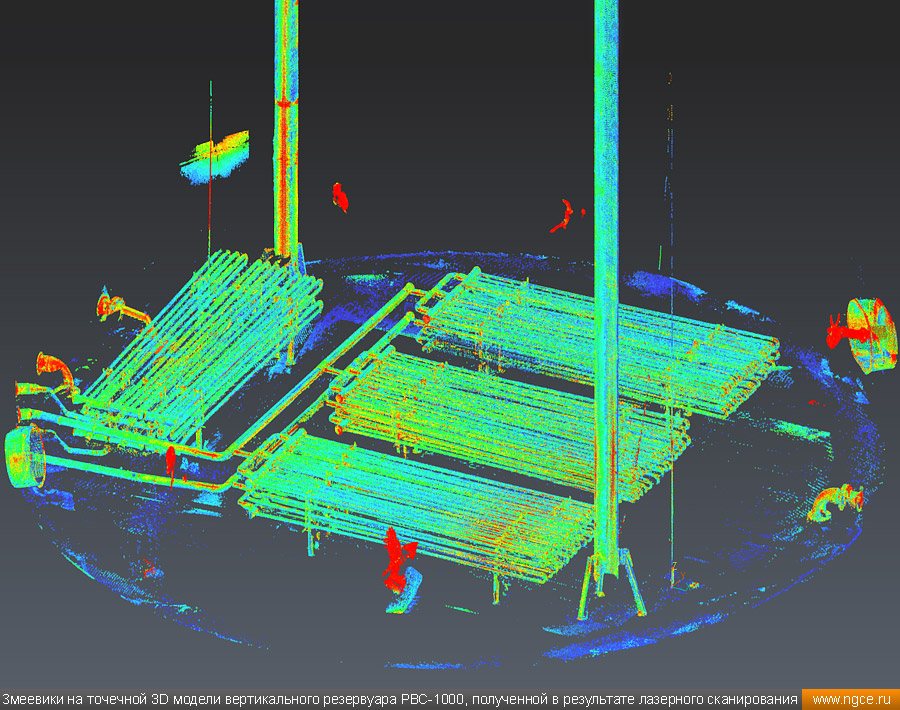

На стадии обработки полученных полевых данных обмерных работ, выполненных по технологии трёхмерного лазерного сканирования, нами были построены детальные и точные обмерные 3D модели обоих резервуаров РВС-1000, которые дают возможность вплоть до мелочей учесть форму и внутреннюю инфраструктуру каждого резервуара, а также все вмятины и выпучены, что даёт возможность рассчитать объёмы с очень высокой точностью.

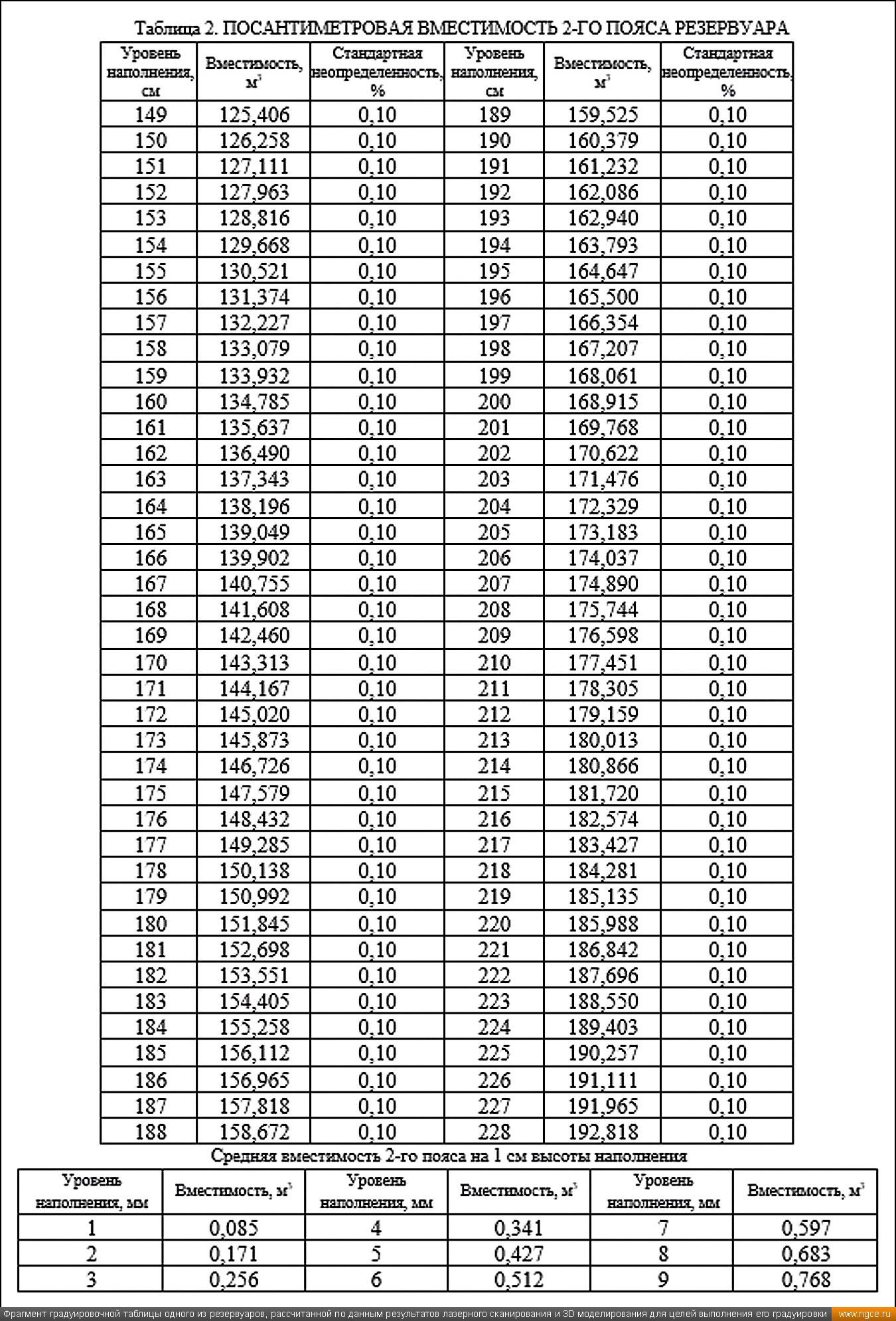

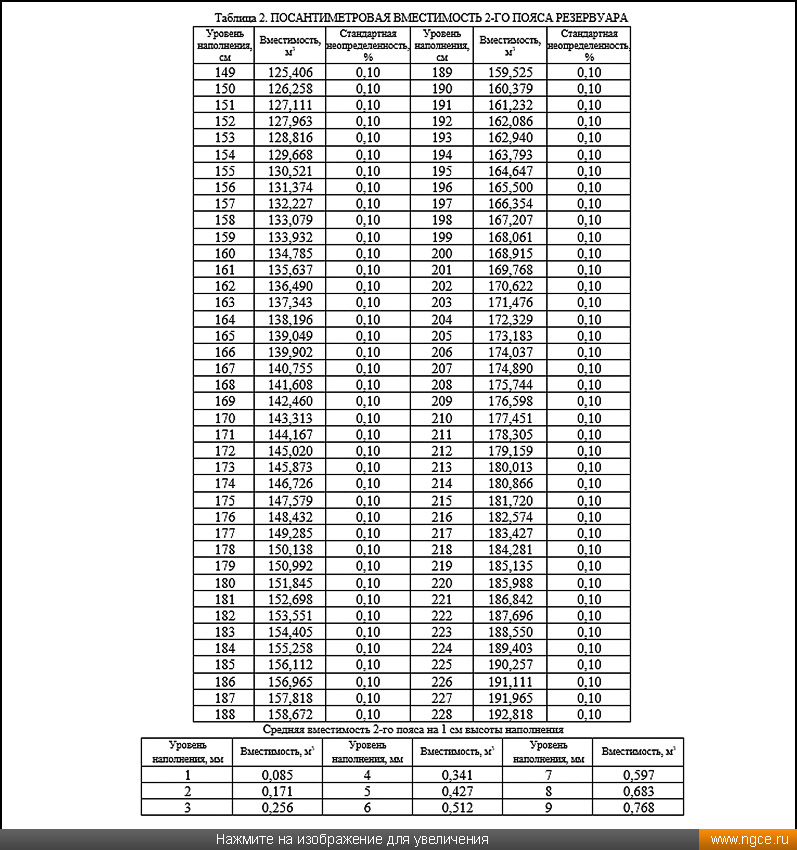

Ниже можно посмотреть пример фрагмента градуировочной таблицы резервуара РВС-1000, рассчитанной нашими специалистами по данным произведённых лазерного сканирования и 3D моделирования:

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
