3D обмеры фасадов исторического здания на Пятницкой улице в Москве

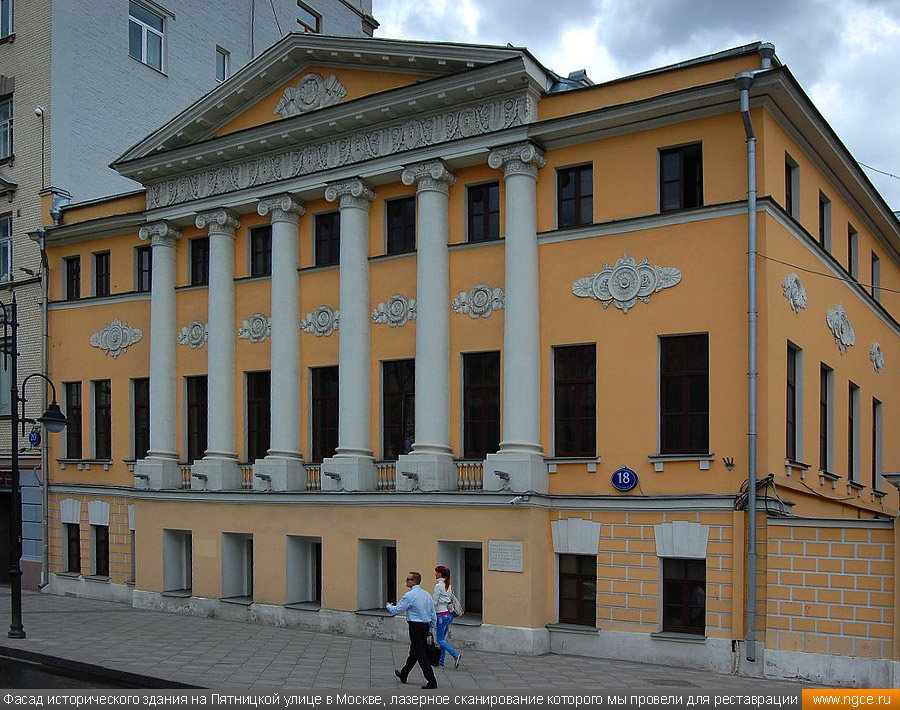

Специалисты инженерного предприятия «НГКИ» выполнили небольшой проект по лазерному сканированию главного фасада исторического здания в самом центре Москвы по адресу: Пятницкая улица, дом 18, строение 1. Данное здание находится около метро «Новокузнецкая», оно является объектом культурного наследия федерального значения, было построено в начале XIX века и известно как усадебный дом Ф.Б. Лепёшкина — Н.Н. Демидова. Обмерные работы были проведены нашими специалистами для целей подготовки проекта реставрации этого здания, в том числе элементов декора, в изобилии украшающих фасад.

Краткая историческая справка об усадебном доме Лепёшкина — Демидова

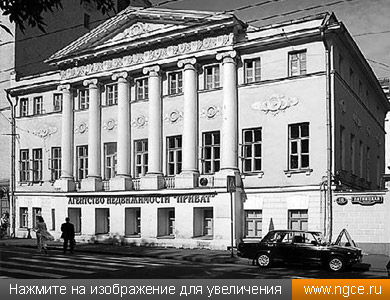

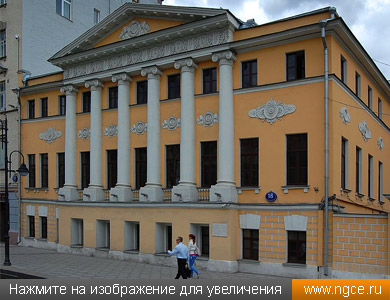

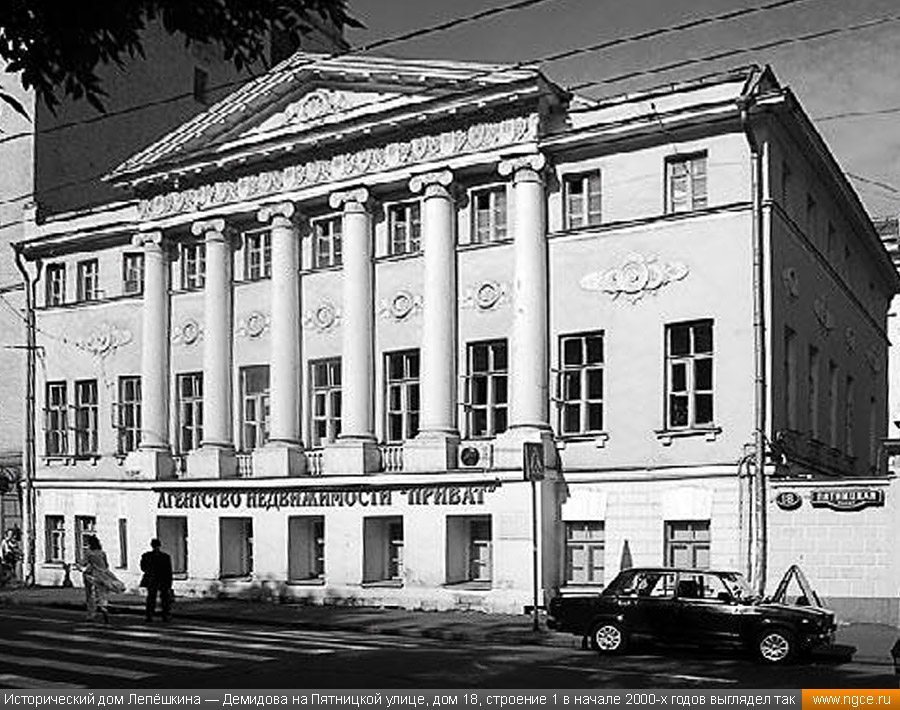

Данное интересное трёхэтажное здание на Пятницкой улице в Москве представляет собой городской усадебный дом, построенный в начале XIX века. В конце XVIII века это владение принадлежало представителю старейшей купеческой династии Ф.Б. Лепёшкину. Первоначальный двухэтажный усадебный дом был построен им в 1790 году торцом к улице в стиле раннего классицизма. Однако в 1812 году во время знаменитого московского пожара дом достаточно сильно пострадал и был перестроен уже для нового хозяина усадьбы, горнозаводчика Н.Н. Демидова.

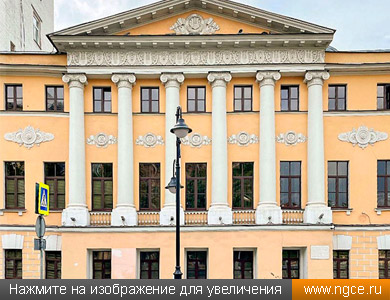

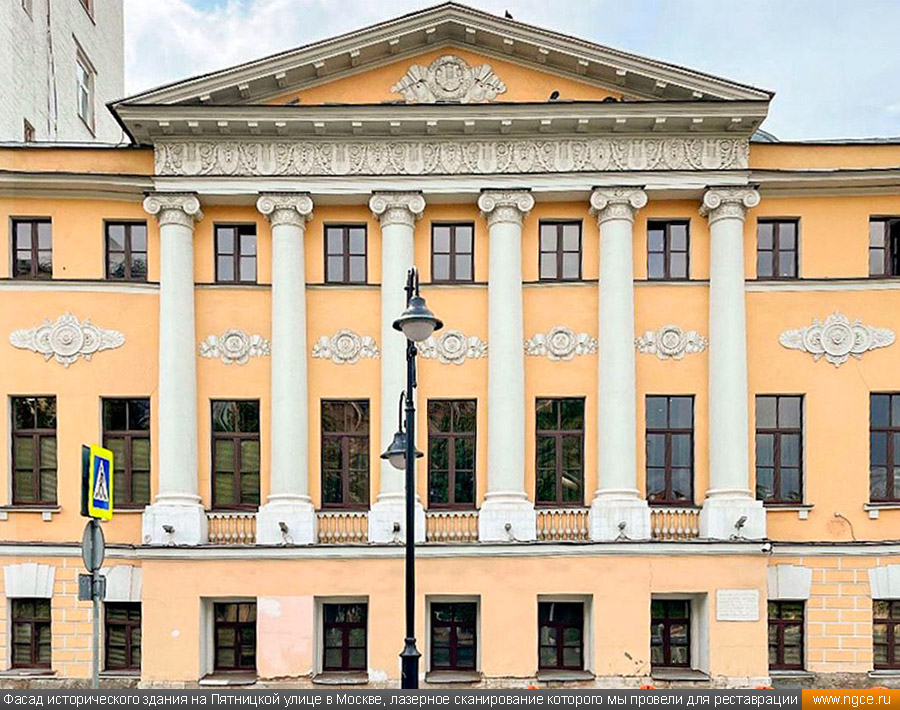

Проект нового дома в стиле ампир разработал известный русский архитектор итальянского происхождения О.И. Бове, который знаменит множеством своих проектов по восстановлению и реконструкции Москвы после пожара 1812 года. Главный фасад данного дома выходит на Пятницкую улицу и украшен портиком из шести колонн ионического ордера, основанием которого служит цокольный этаж. Лепные украшения фасада здания довольно типичны для московского ампира. Несущая стена во дворе была укреплена пилястрами-контрфорсами. Доподлинно неизвестно, с какой целью подобное усиление было добавлено при постройке дома в начале XIX века, однако в середине XX века под этим домом была проложена линия метрополитена, так что с того момента предусмотренные полутора веками ранее контрфорсы помогают зданию выдерживать исходящую от метро вибрацию.

С 1880 года данный дом находился в собственности собора Василия Блаженного, а в самом начале XX века и вплоть до своего ареста в 1918 году здесь на втором этаже жил настоятель храма отец Иоанн Восторгов. В сентябре того же года он был публично расстрелян в Петровском парке, а в 2000 году прославлен в лике святых Русской Православной Церкви.

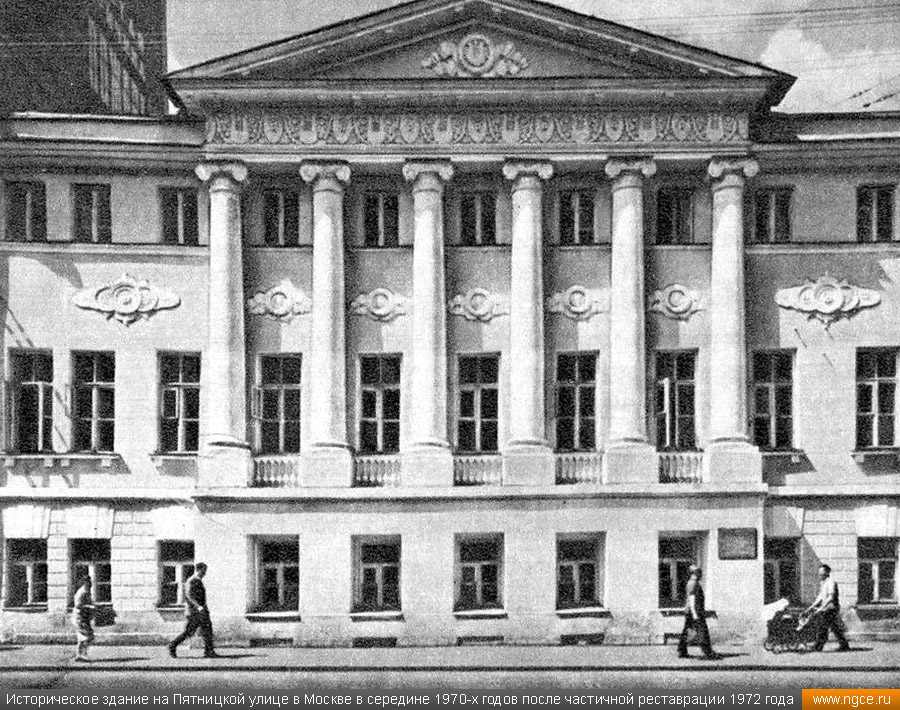

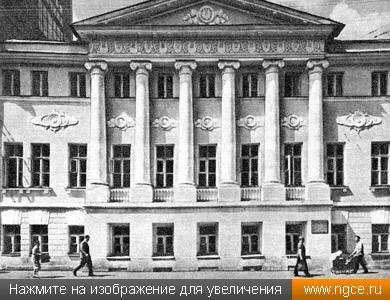

В 1909 году левая часть здания была достроена, в результате чего его фасад стал немного асимметричным. Справа к дому примыкает сплошная каменная ограда с воротами, датируемая 1830-ми годами. В 1972 году была произведена реставрация дома и ограды. Также необходимо упомянуть, что с конца XIX — начала XX веков вплоть до наших дней частично сохранилось историческое внутреннее убранство дома.

Лазерное сканирование главного фасада здания для целей реставрации

Проектная организация, которой была поручена подготовка проекта новой реставрации дома Лепёшкина — Демидова, обратилась в инженерную компанию «НГКИ» с просьбой выполнить лазерное сканирование главного фасада здания.

Точные и максимально подробные обмеры фасадов с применением технологии 3D лазерного сканирования являются одним из важных направлений деятельности компании «НГКИ», и наши специалисты обладают большим многолетним опытом выполнения таких работ.

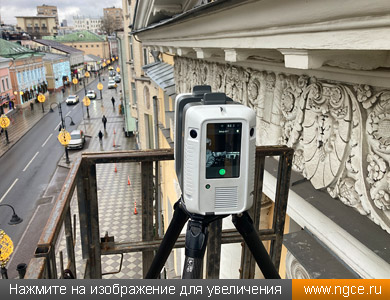

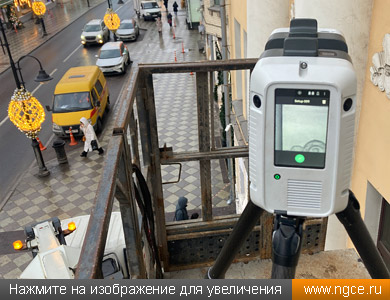

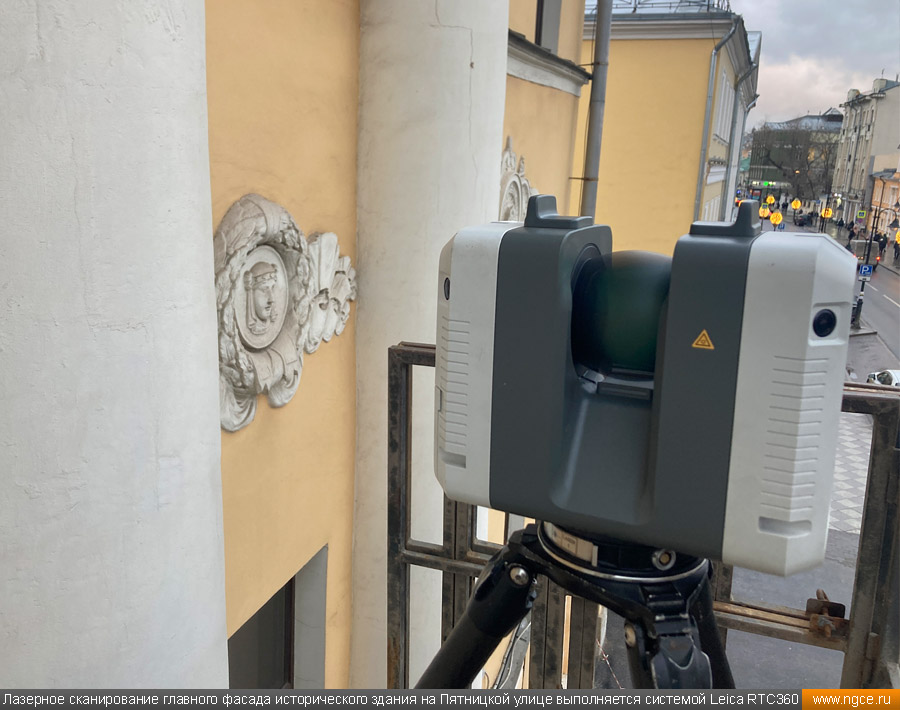

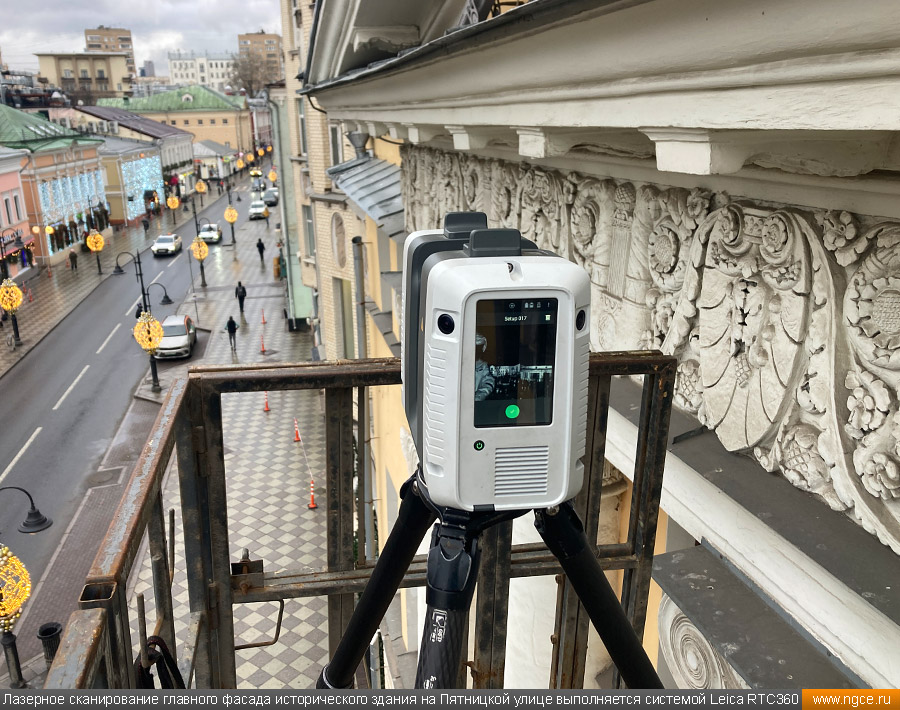

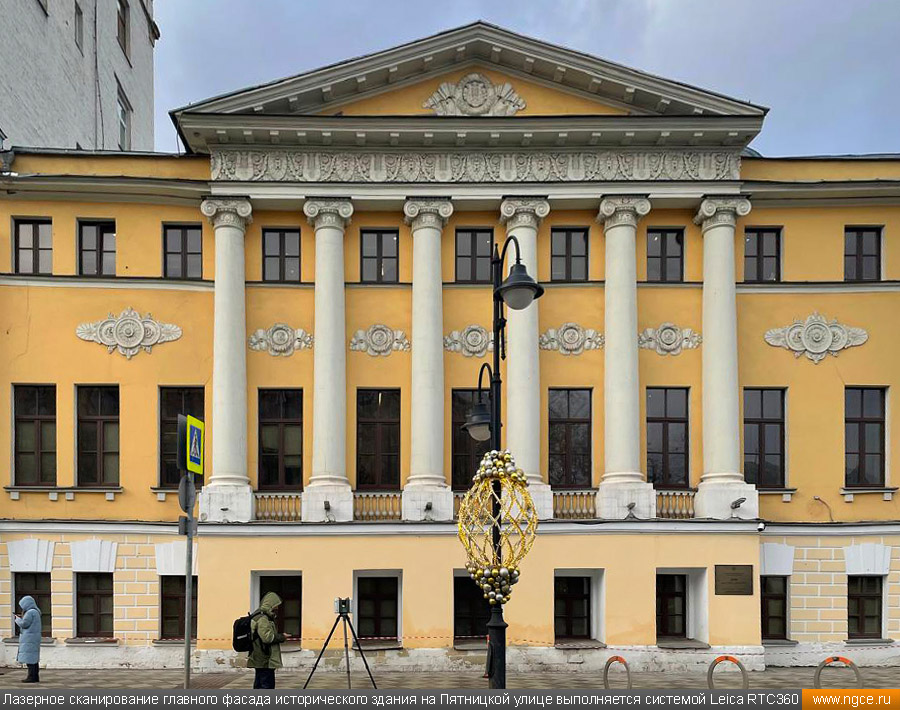

Для полевого этапа работ нами был применён компактный 3D лазерный сканер Leica RTC360, который представляет собой высокоточный прибор, позволяющий в автоматическом режиме проводить до 2 миллионов измерений в секунду. Лазерное сканирование фасада здания было произведено с использованием встроенной фотокамеры с окрашиванием облаков точек в реальные цвета.

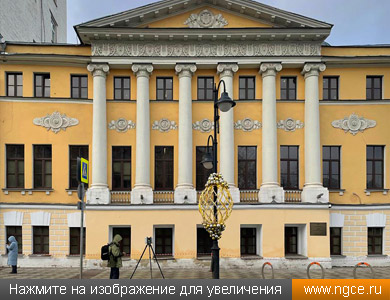

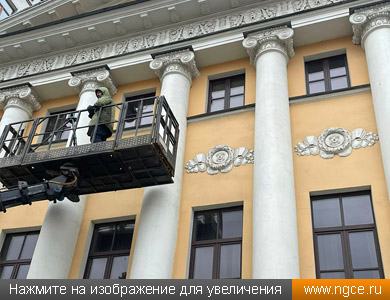

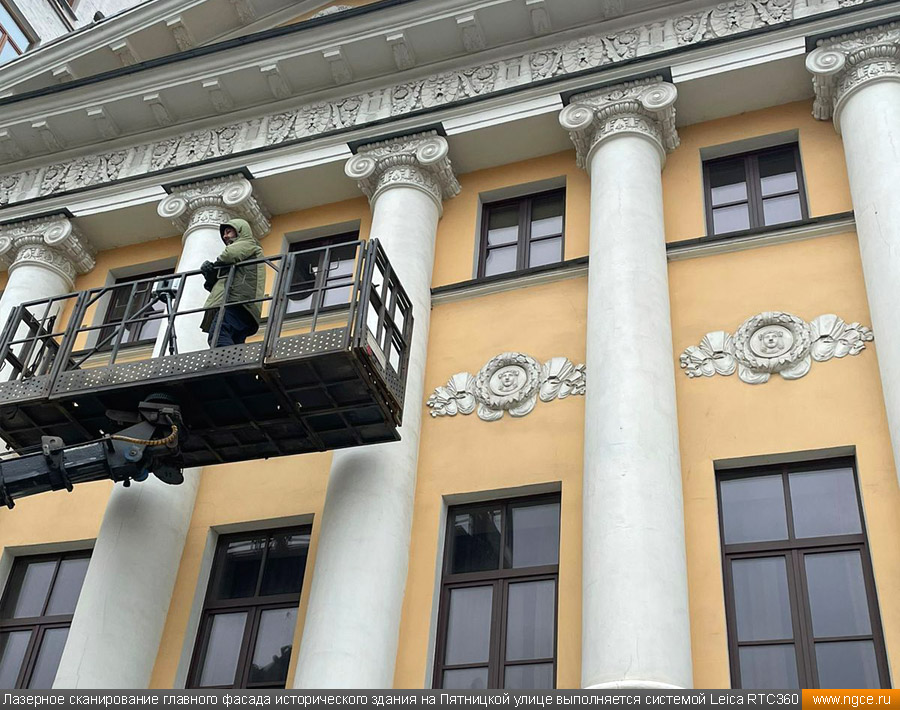

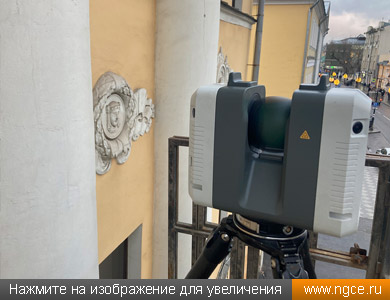

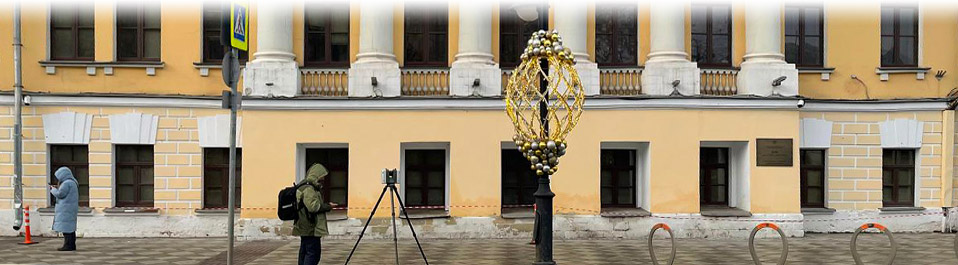

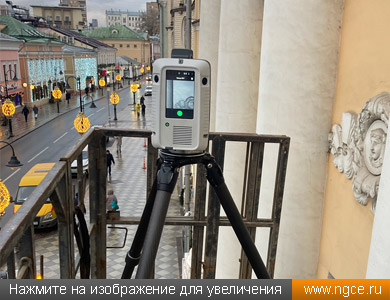

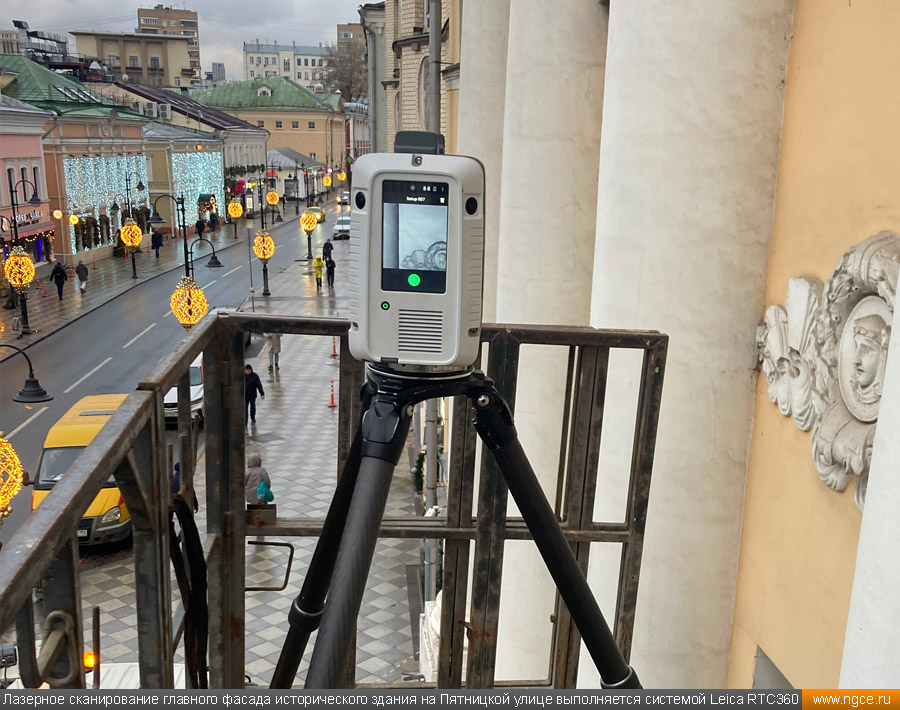

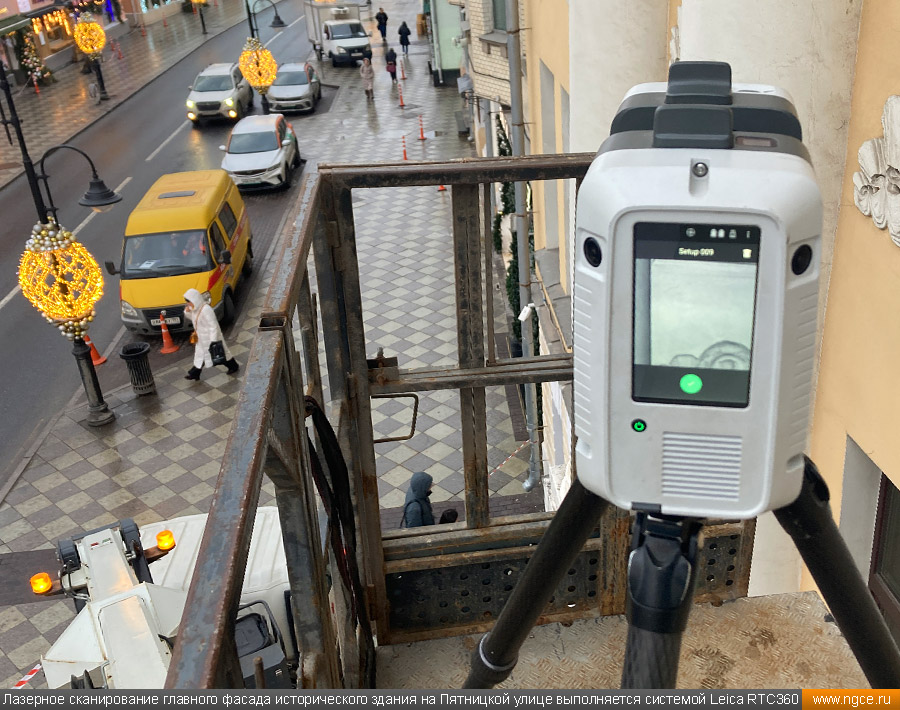

Главным требованием реставраторов к качеству наших итоговых материалов на этом объекте было минимизировать слепые зоны. Для этого фасад сначала сканировали с уровня земли, а затем использовали автовышку. Опыт оказался удачным, а единственная сложность при этом заключалась в том, чтобы неподвижно стоять в люльке, пока лазерный сканер выполняет съёмку, чтобы избежать вибраций.

Обработка данных лазерного сканирования и подготовка точечной 3D модели фасада

На камеральном этапе работ нашими специалистами была произведена сшивка полученных сканов в единое облако точек, а также его обработка и очистка от посторонних шумов и лишних объектов. По итогам всех выполненных работ Заказчику были переданы подробные точечные 3D модели фасада здания, а также многочисленных элементов декора в формате RCP (Autodesk ReCap) с возможностью просмотра 3D панорам с каждой станции лазерного сканирования.

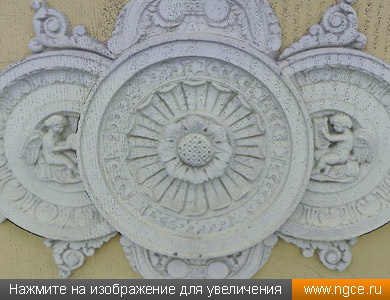

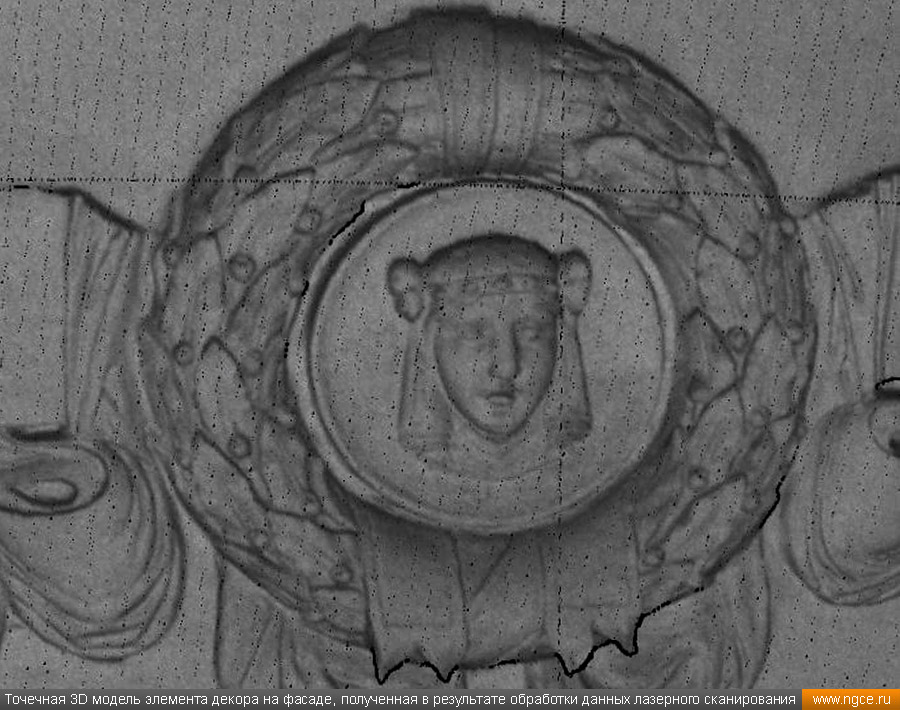

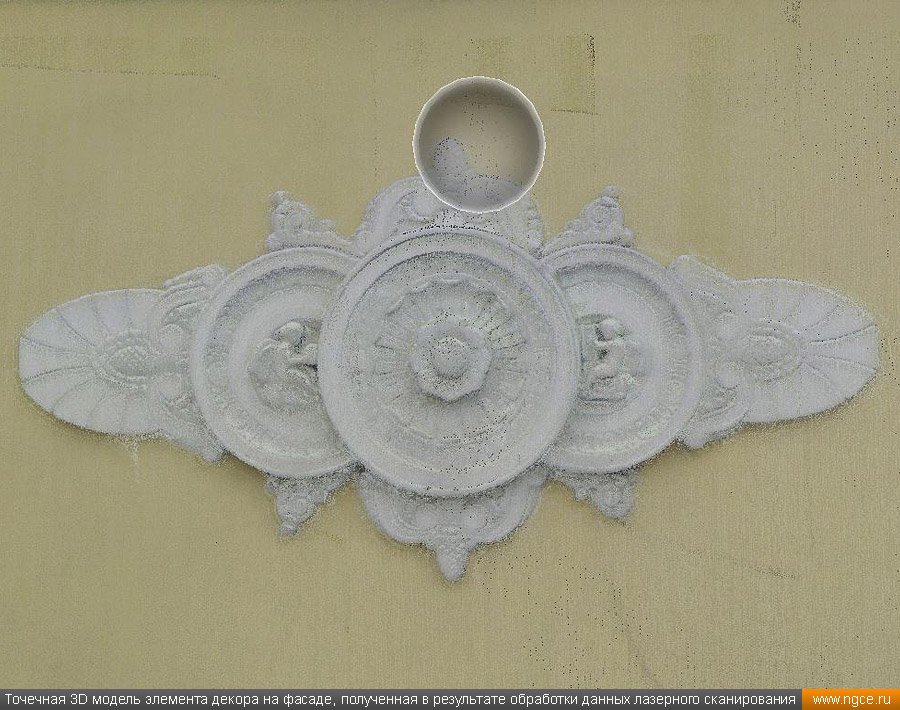

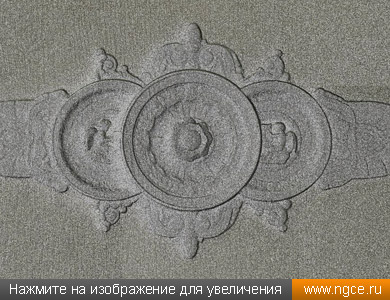

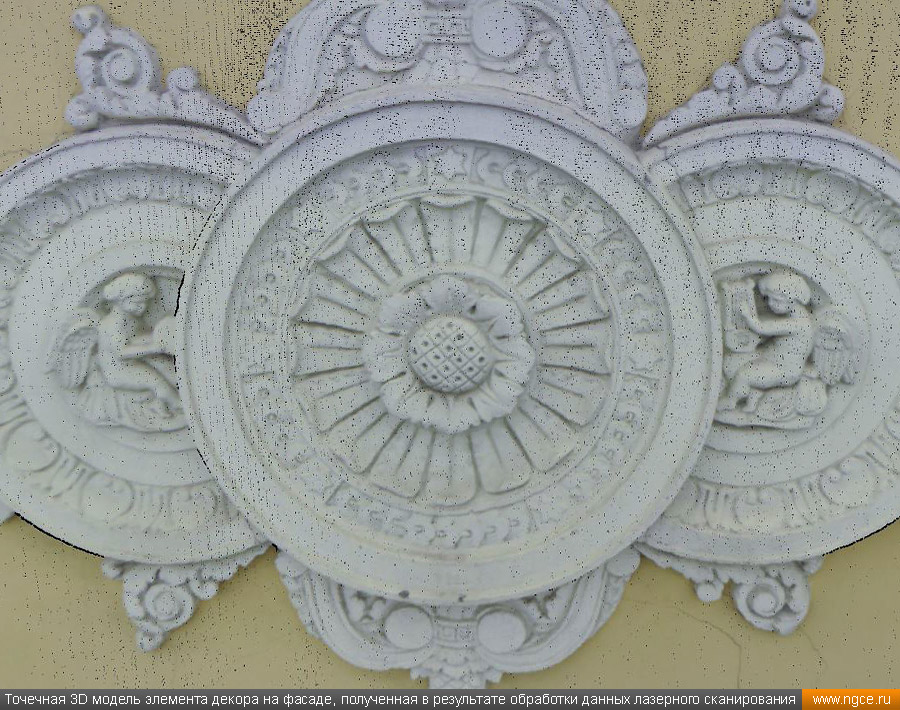

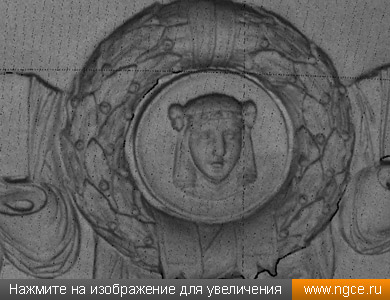

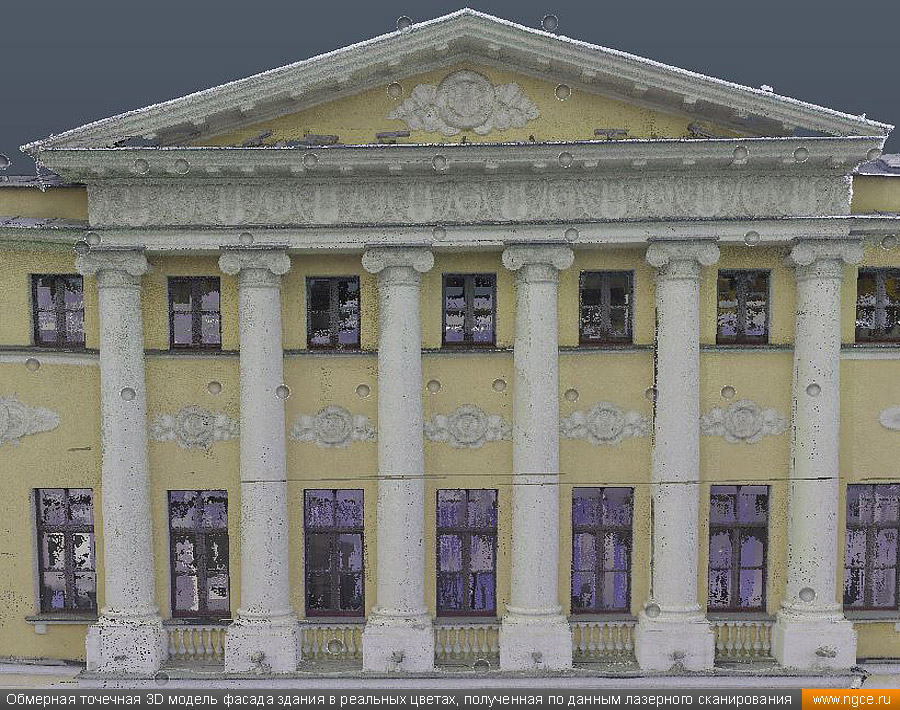

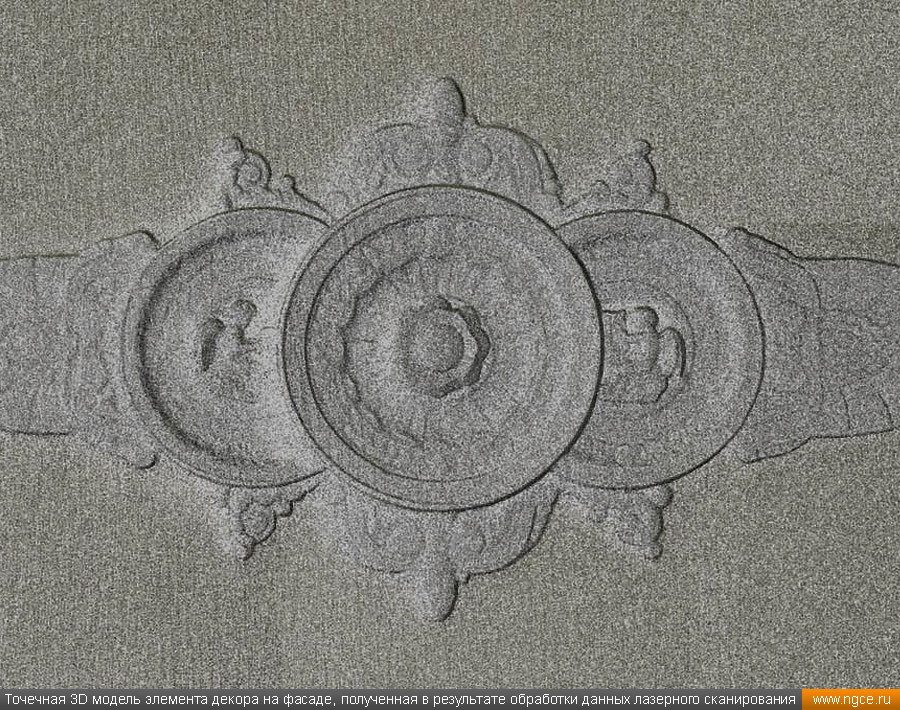

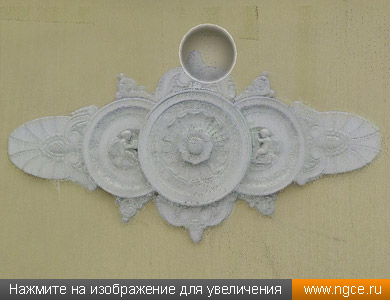

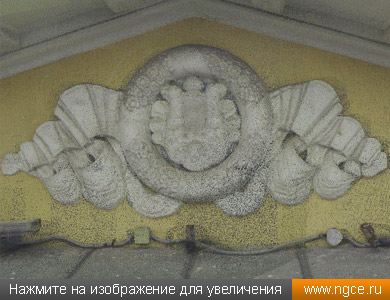

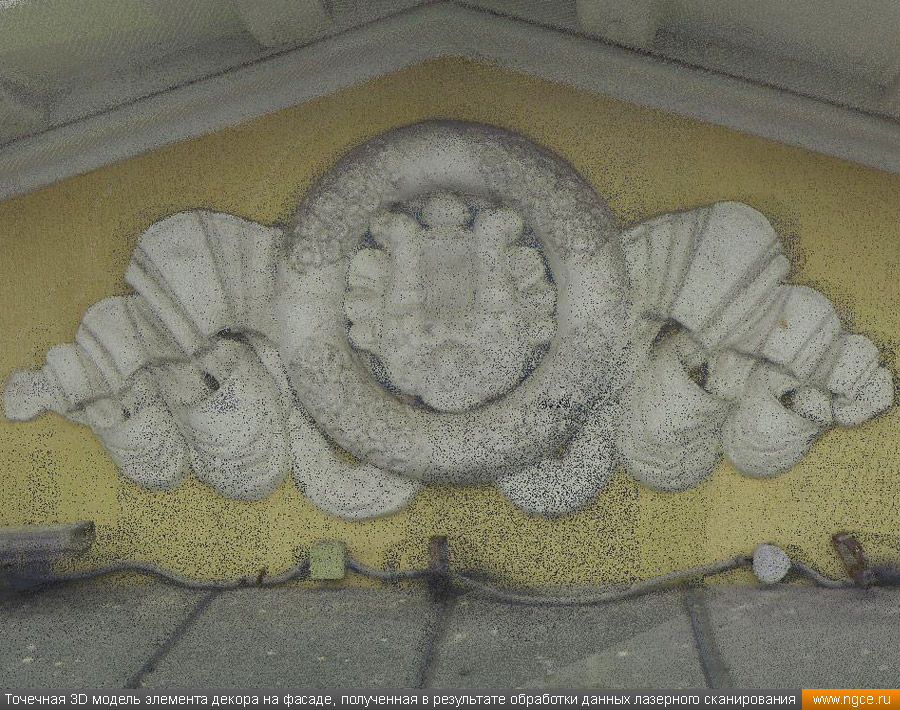

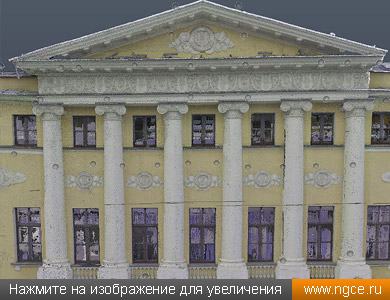

Ниже вы можете посмотреть скриншоты полученной в результате обработки данных лазерного сканирования точечной обмерной 3D модели фасада исторического здания на Пятницкой улице в Москве, а также увеличенные фрагменты точечных 3D моделей элементов декора. Все модели созданы в реальных цветах благодаря лазерному сканированию в цвете с применением встроенной фотокамеры сканера.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
