Градуировка танков семи наливных судов методом лазерного сканирования и подготовка калибровочных таблиц

Градуировка танков семи наливных судов и подготовка калибровочных таблиц

31.03.2025 г.

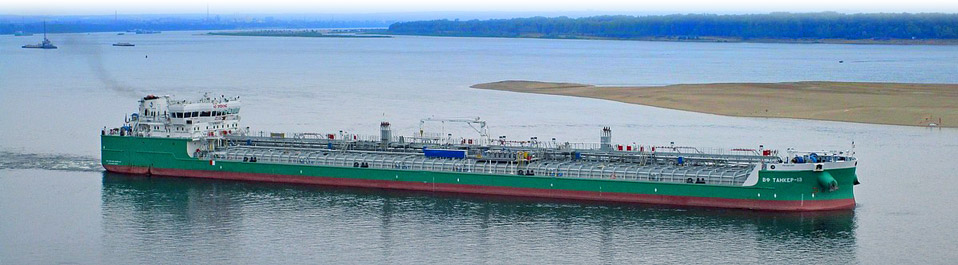

Инженерным предприятием «НГКИ» в городе Астрахань была осуществлена градуировка танков сразу семи наливных судов для перевозки нефтепродуктов и химических продуктов. Эти суда представляют собой танкеры-продуктовозы проекта RST27 для морской и смешанной (река-море) зон и предназначены для перевозки жидких материалов (сырой нефти и нефтепродуктов, в том числе бензина и масла, а также химии). Обмеры грузовых танков всех семи судов были проведены нами по технологии лазерного сканирования при помощи сканирующей 3D системы Leica RTC360.

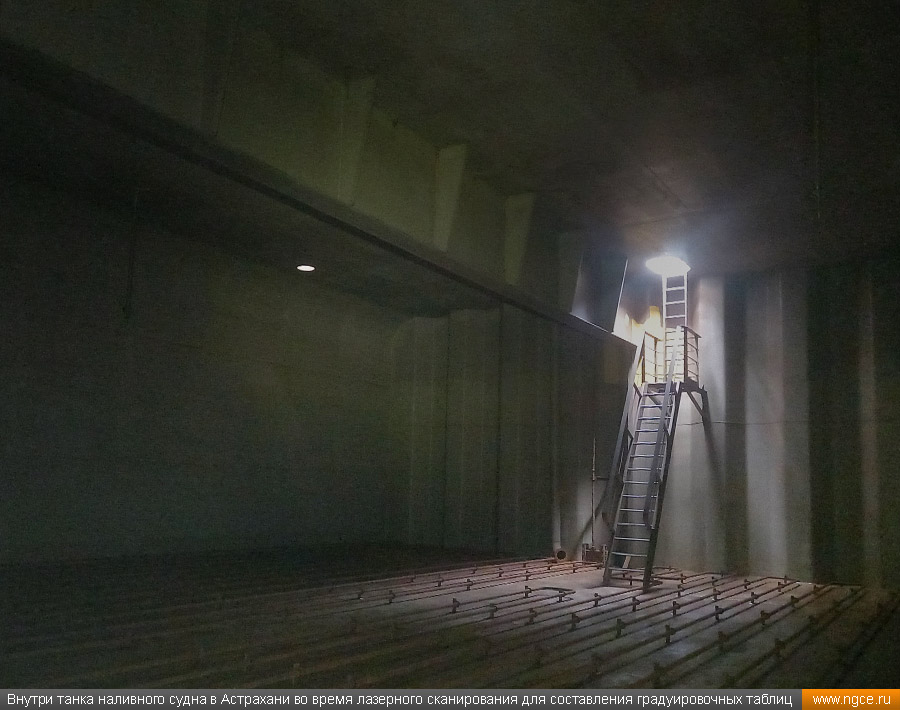

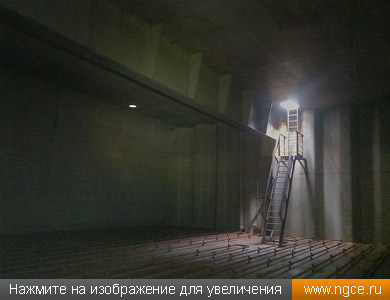

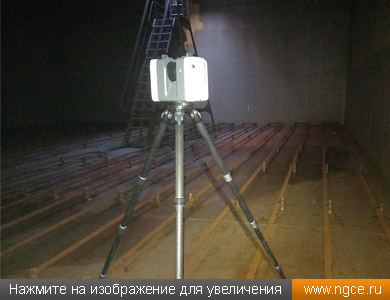

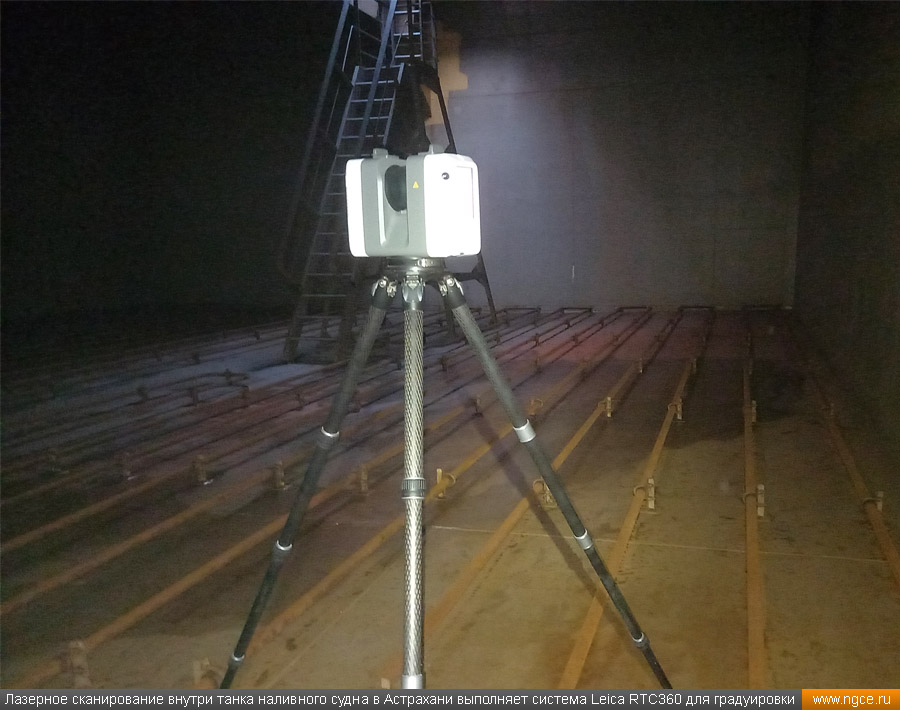

Лазерное сканирование внутри танка наливного судна в Астрахани выполняет система Leica RTC360 для градуировки Внутри танка наливного судна в Астрахани во время лазерного сканирования для составления градуировочных таблиц

Градуировка танков геометрическим методом с помощью лазерного сканирования

Градуировка резервуаров геометрическим методом с использованием технологии лазерного сканирования является для нашей компании обычной задачей: мы много лет осуществляем градуировку наземных, подземных резервуаров, судовых танков, а также различных типов цистерн и трубопроводов. Именно такую работу мы выполнили в Астрахани, произведя лазерное сканирование и 3D моделирование танков сразу семи нефтеналивных судов типа/проекта RST27 с составлением в конечном итоге градуировочных таблиц танков.

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования, так как выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и не рентабельно.

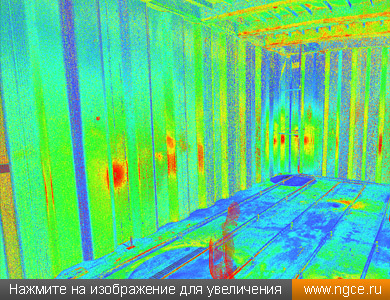

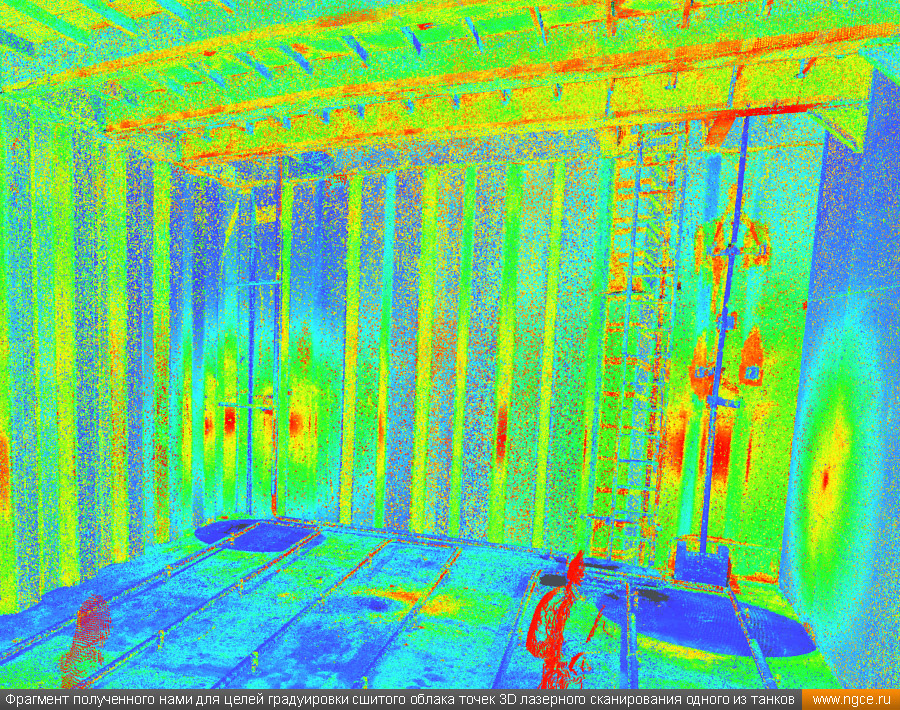

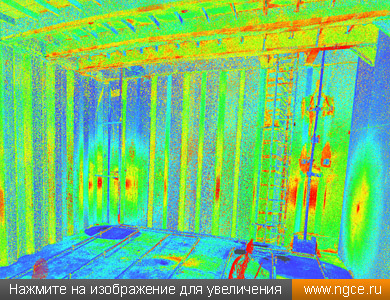

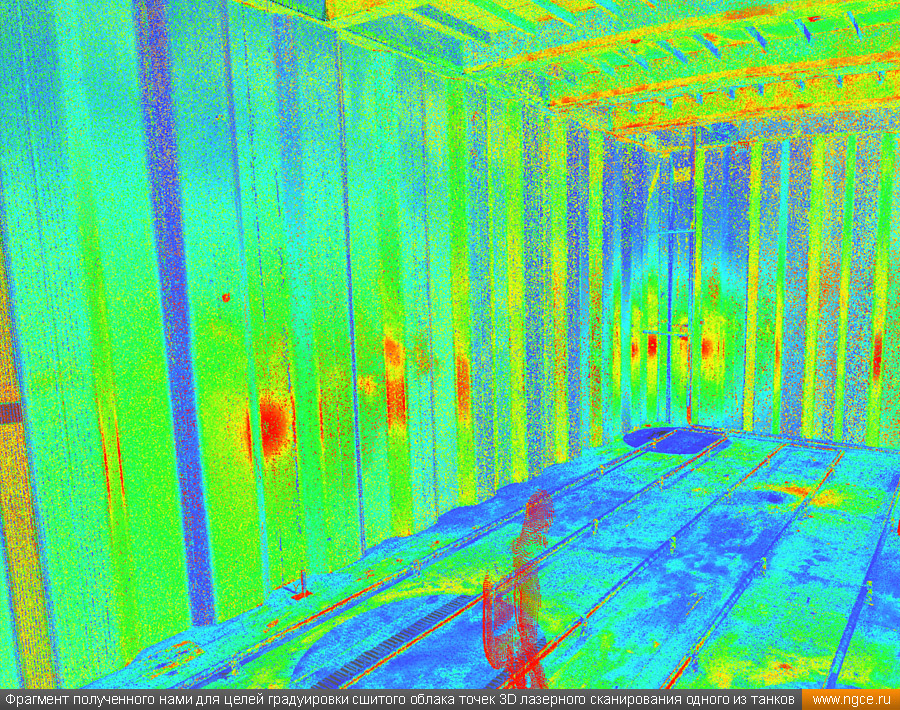

Фрагмент полученного нами для целей градуировки сшитого облака точек 3D лазерного сканирования одного из танков Фрагмент полученного нами для целей градуировки сшитого облака точек 3D лазерного сканирования одного из танков

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность проведения полевых работ практически в любую погоду (температурный диапазон от +30°C до -15°C) и в любое время суток. Для выполнения всех необходимых обмерных работ на наливном судне и градуировки резервуаров геометрическим методом необходимо всего два условия:
— зачистка грузового танка под ветошь;
— положение судна в покое (без качки и прочих природных явлений).

Полевые работы были полностью выполнены нашими специалистами за восемь дней, то есть наливные резервуары всех семи крупных судов были отсканированы нами за восемь дней. Всего при этом было отснято 62 грузовых танка. На этом все обмерные работы на данном объекте были завершены. Далее предстоял трудоёмкий камеральный этап, на котором было необходимо провести обработку всех полученных данных лазерного сканирования, построить точные обмерные модели всех танков, а затем рассчитать градуировочные таблицы для каждого из 62 танков.

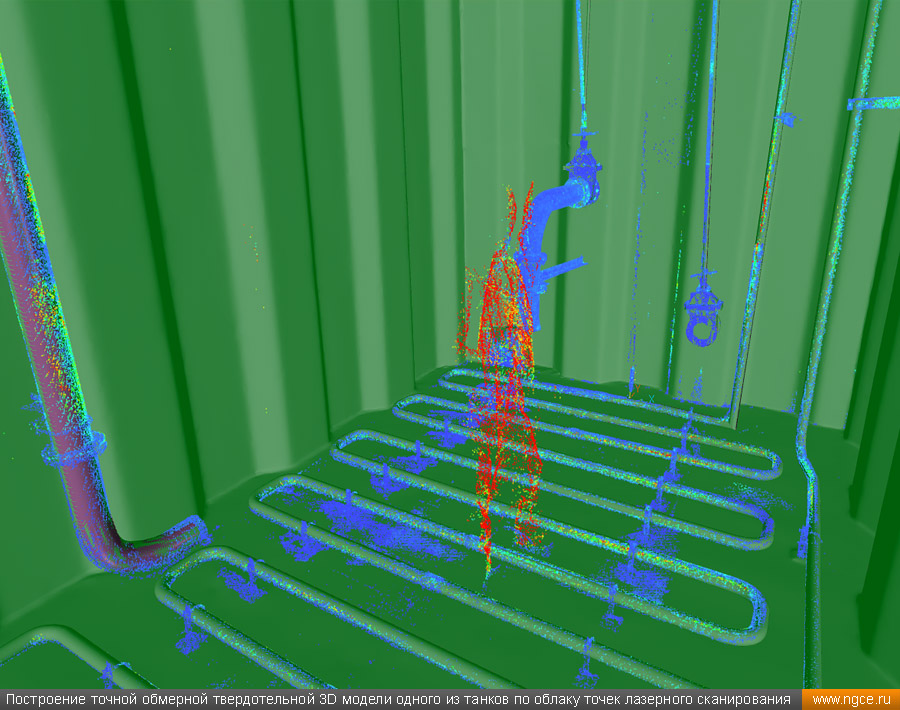

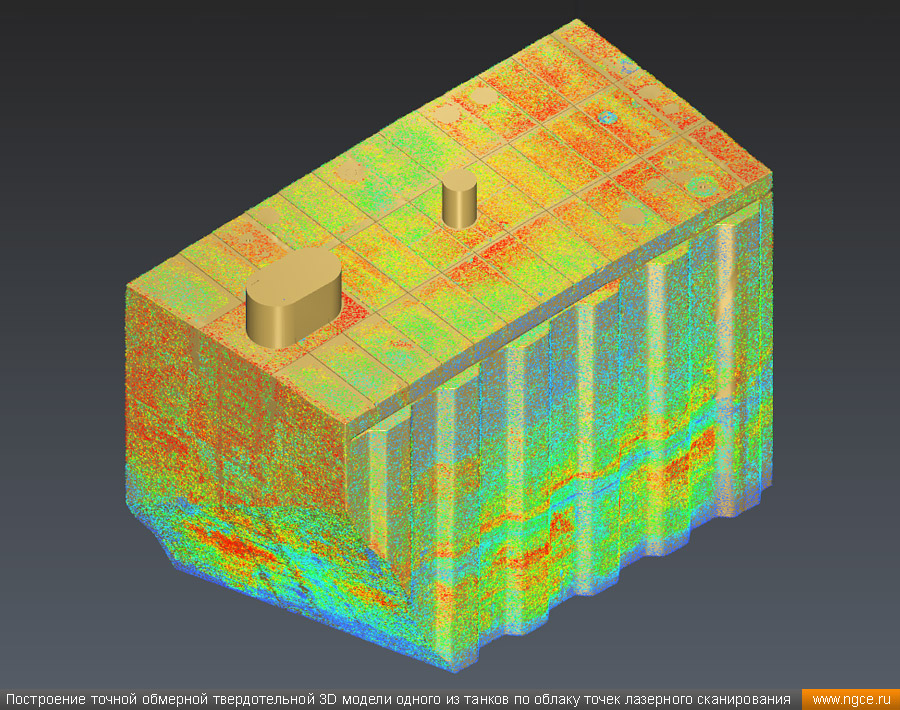

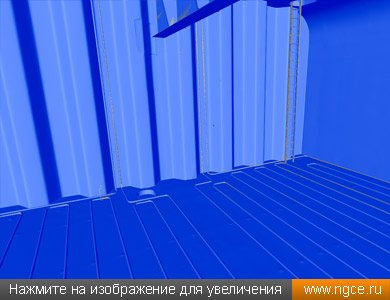

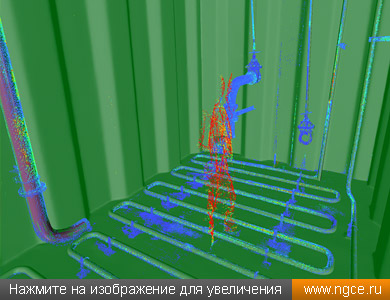

Построение точной обмерной твердотельной 3D модели одного из танков по облаку точек лазерного сканирования Построение точной обмерной твердотельной 3D модели одного из танков по облаку точек лазерного сканирования

Составление градуировочных таблиц танков семи наливных судов

На камеральной стадии проекта после проведения обработки всех полученных полевых данных обмерных работ нами были построены детальные обмерные 3D модели грузовых танков, которые позволяют вплоть до мелочей учесть все вмятины и выпучены каждого танка, а также их сложную форму и внутреннюю инфраструктуру, включая трубопроводы обогрева, что даёт возможность рассчитать объёмы с очень высокой точностью.

Построение точных обмерных 3D моделей всех 62 танков семи наливных судов заняло 60 человеко-дней. Следующим, завершающим этапом данного проекта стало построение градуировочных таблиц.

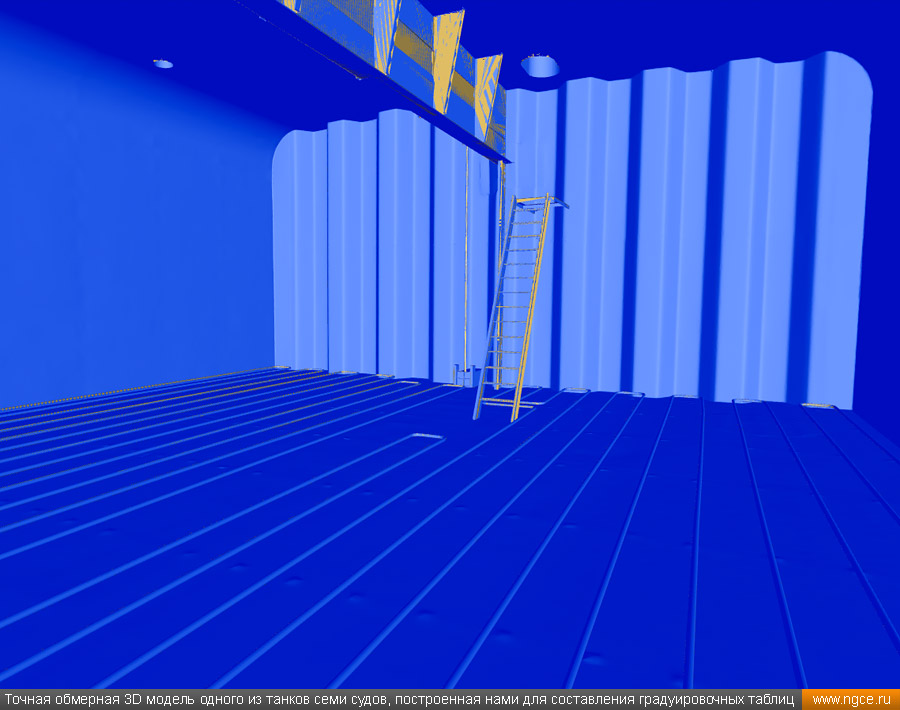

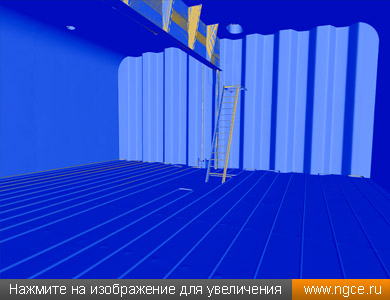

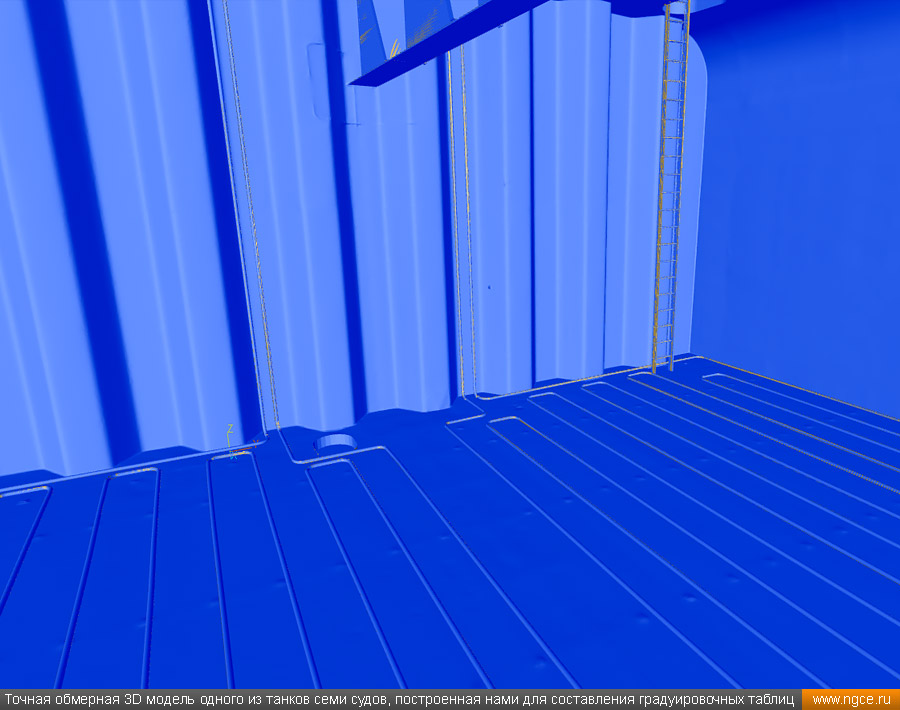

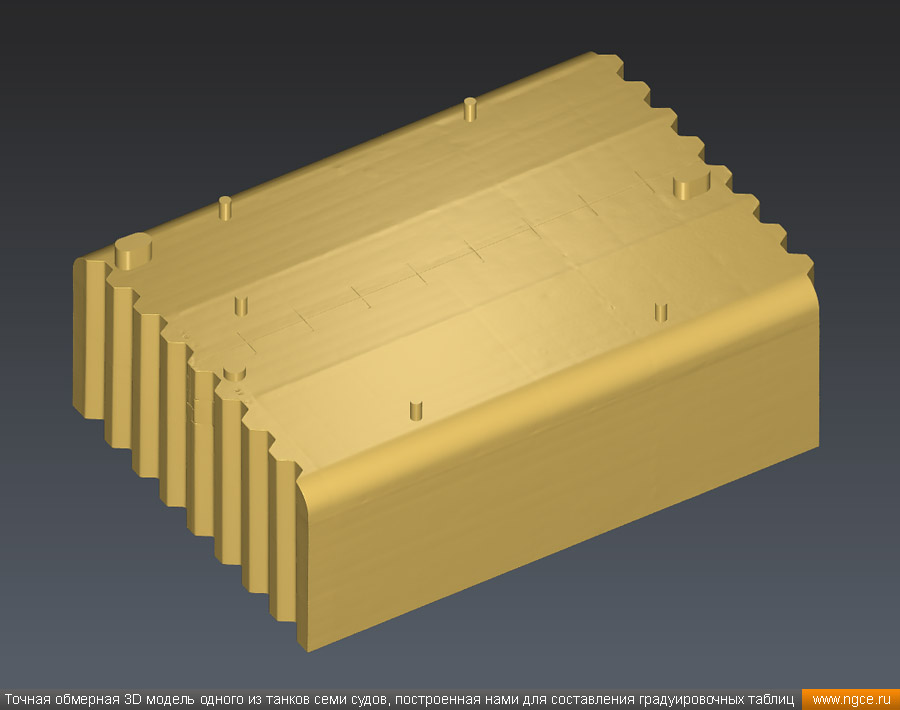

Точная обмерная 3D модель одного из танков семи судов, построенная нами для составления градуировочных таблиц Точная обмерная 3D модель одного из танков семи судов, построенная нами для составления градуировочных таблиц

После построения точных обмерных 3D моделей для каждого резервуара всех семи нефтеналивных судов нами были рассчитаны и составлены калибровочные таблицы каждого резервуара, которые и были переданы Заказчику. Кроме этого, также были выписаны сертификаты калибровки государственного образца на каждое судно.

В отличие от уже устаревшего классического геометрического метода калибровки грузовых танков, инновационный электронно-оптический метод, применяемый инженерной компанией «НГКИ», позволяет получить точные 3D модели танков с учётом абсолютно всех элементов внутреннего оснащения, неровностей стен и днища каждого резервуара. Это повышает точность калибровки в несколько раз, по сравнению с обмерами рулеткой.

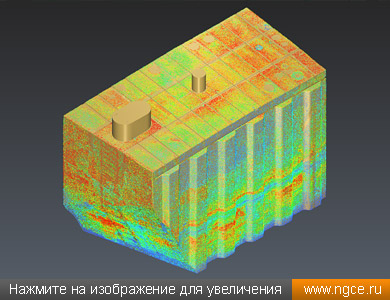

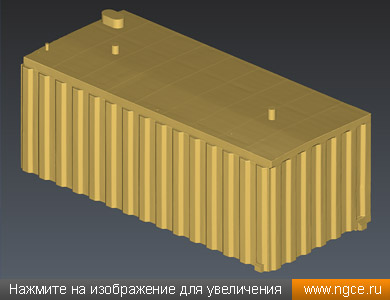

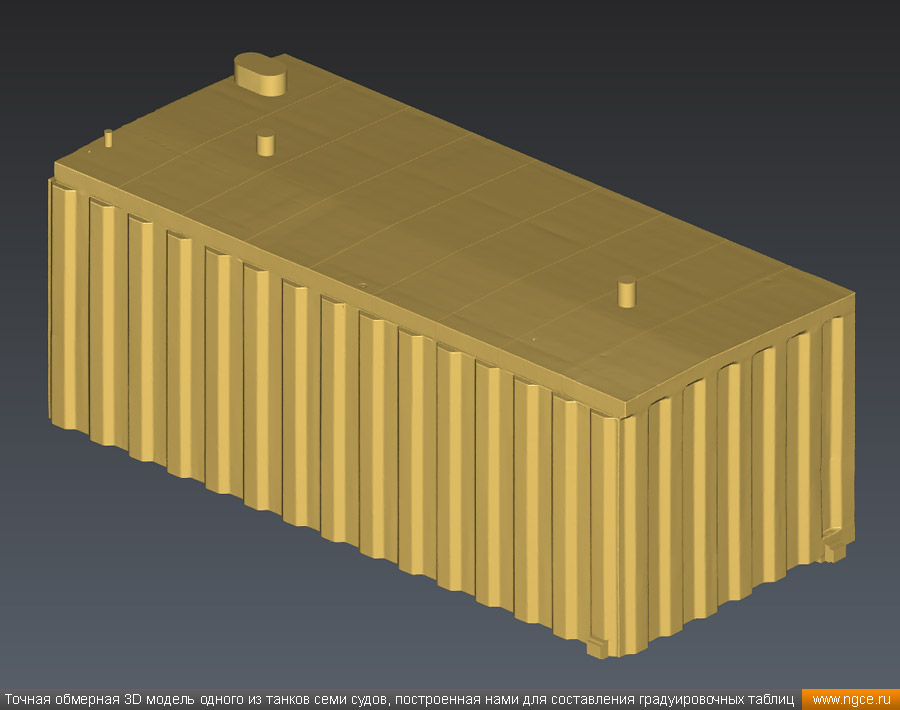

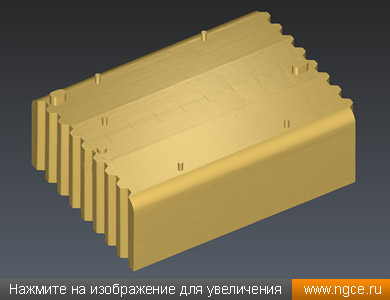

Точная обмерная 3D модель одного из танков семи судов, построенная нами для составления градуировочных таблиц Точная обмерная 3D модель одного из танков семи судов, построенная нами для составления градуировочных таблиц

Материалы, необходимые для оценки сроков и стоимости градуировки танков

Для точной оценки стоимости и сроков исполнения работ по градуировке и калибровке грузовых танков нам очень желательно сначала ознакомиться с чертежами внутреннего пространства этих танков, а также с их фотографиями. Без этой информации очень сложно заранее понять конфигурацию танков и реалистично оценить временные затраты на обмерные работы, 3D моделирование и построение градуировочных таблиц резервуаров судна.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
