Лазерное сканирование цеха завода по производству газобетонных блоков

Инженерное предприятие «НГКИ» в сжатые сроки выполнило проект по обмерным работам крупного цеха на заводе по производству газобетонных блоков в городе Усть-Лабинск в Краснодарском крае для целей актуализации проектной документации и подготовки проекта реконструкции и расширения производства.

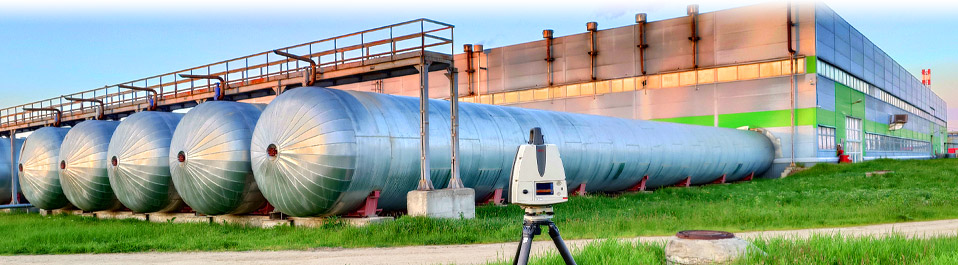

Точные 3D обмеры цеха завода методом лазерного сканирования для реконструкции

К нам обратились представители проектной организации, которой была поручена разработка проекта реконструкции, модернизации и расширения большого цеха завода по производству газобетонных блоков в городе Усть-Лабинск в Краснодарском крае, с просьбой произвести 3D обмеры цеха и предоставить их специалистам точную обмерную модель объекта.

3D обмеры цеха площадью около 12000 квадратных метров были осуществлены нашими инженерами по технологии лазерного сканирования с помощью системы Leica ScanStation P40.

Сканирующая 3D система Leica ScanStation P40 — это высокопроизводительный и высокоточный прибор с большой скоростью лазерного сканирования, которая составляет 1 миллион измерений в секунду. Данный 3D сканер идеально подходит для производства сверхподробных съёмок различных объектов сложной формы, в том числе находящихся на большом удалении. Система способна обеспечивать сведение к минимуму влияние шума на сигнал 3D сканера даже при проведении измерений на максимально возможной дальности.

У 3D лазерного сканера Leica ScanStation P40 есть свои существенные преимущества, которые крайне востребованы: так, этот прибор имеет очень большую дальность измерений (до 270 метров) практически без потери точности, а также возможность ручного выбора и лазерного сканирования отдельных областей в режиме повышенной плотности, что особенно полезно при обмерах участков цеха с большим скоплением различного технологического оборудования.

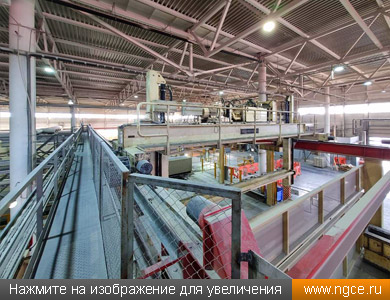

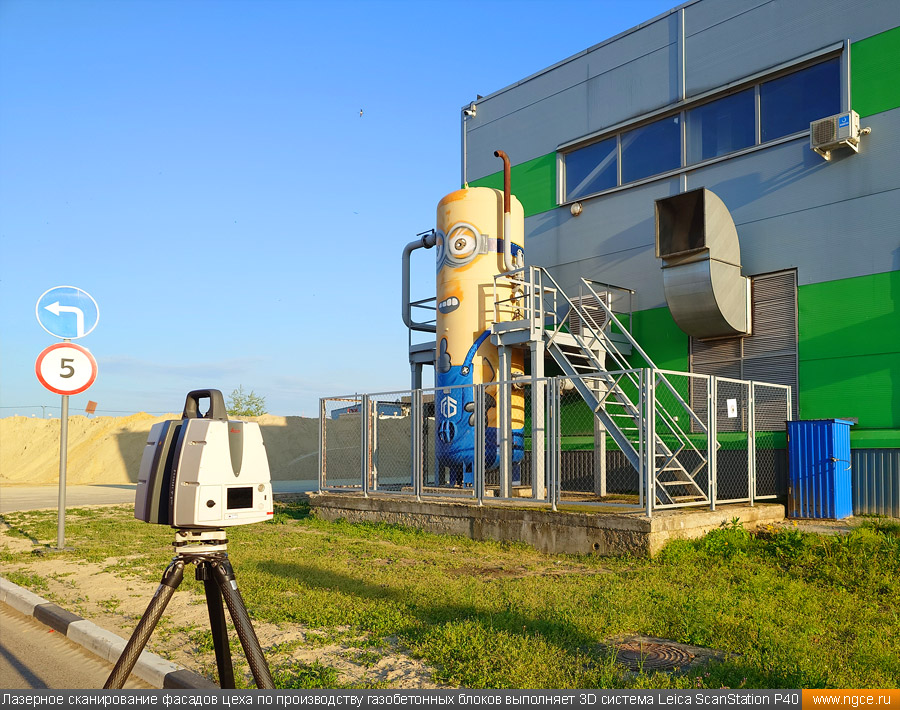

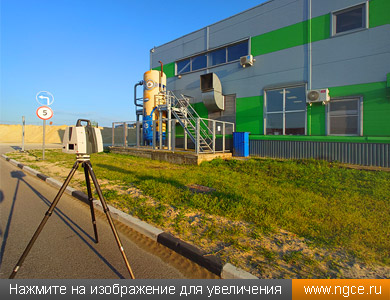

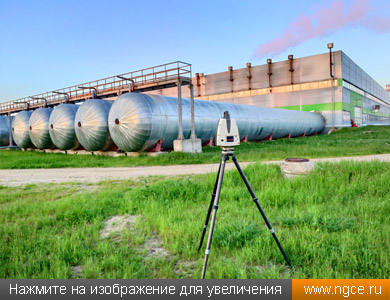

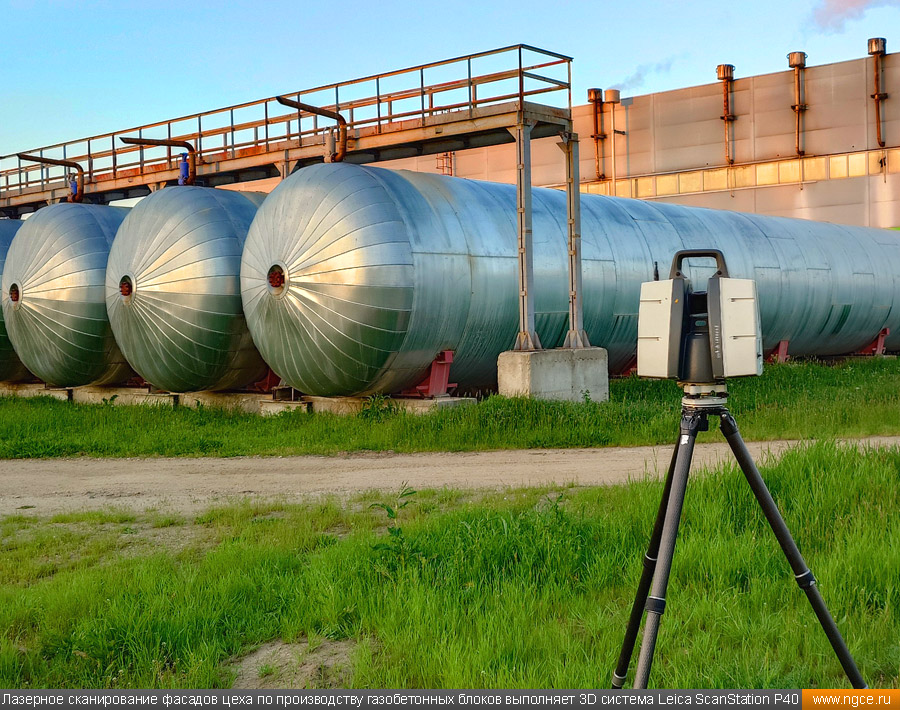

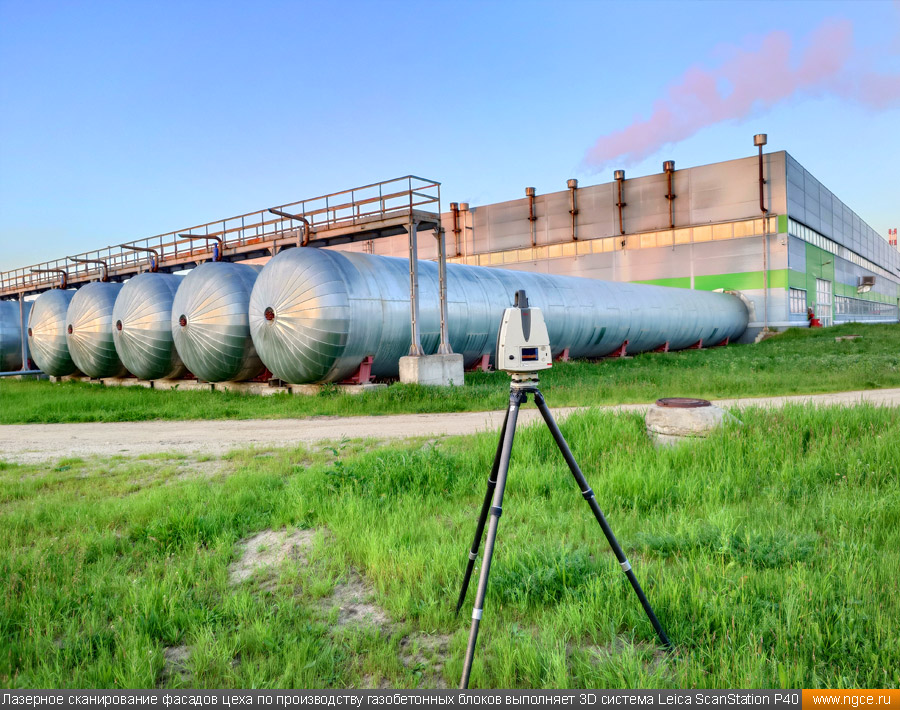

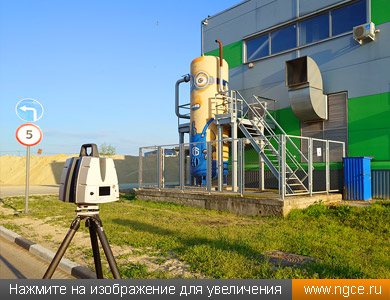

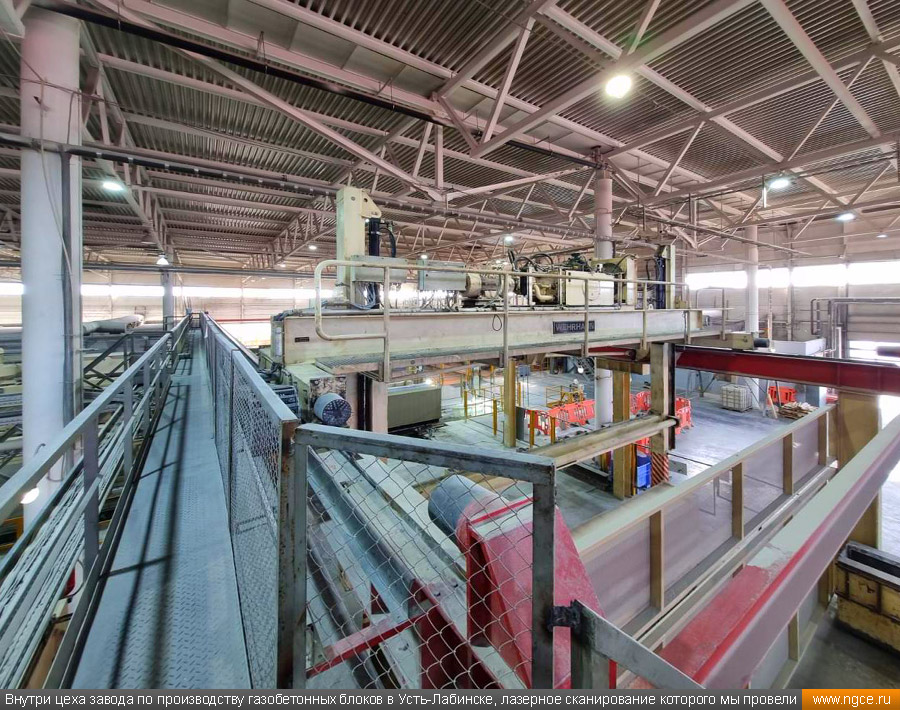

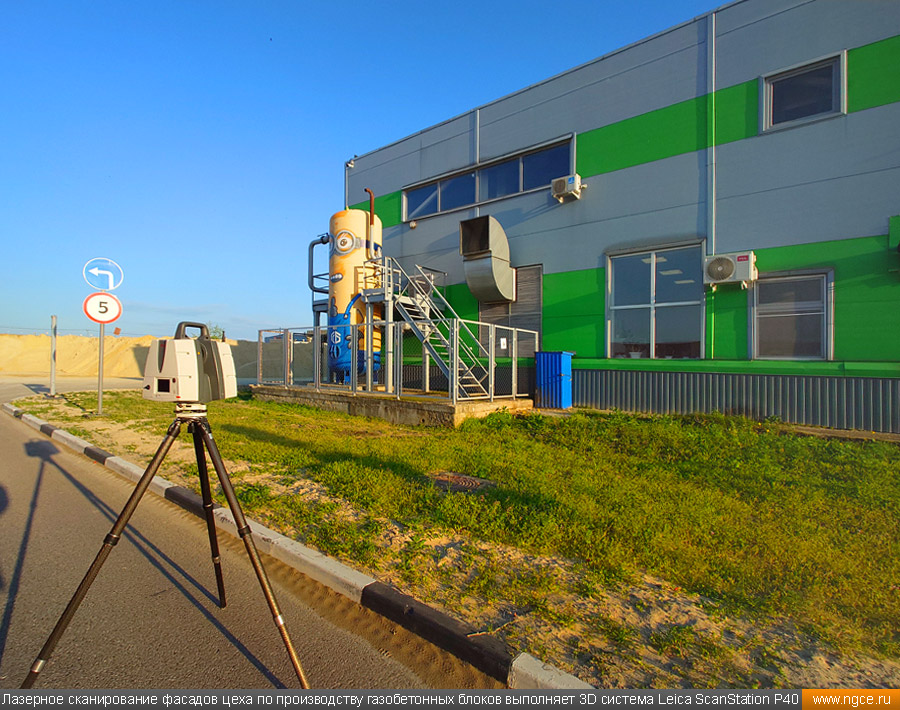

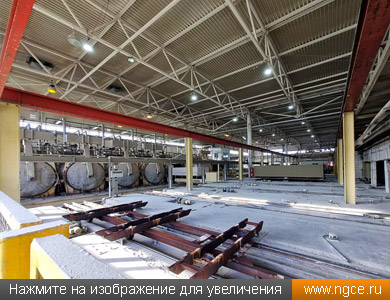

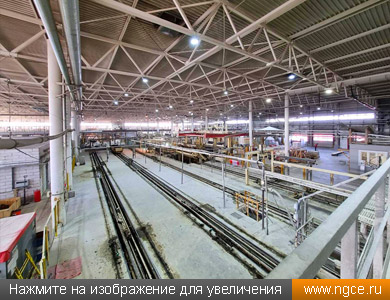

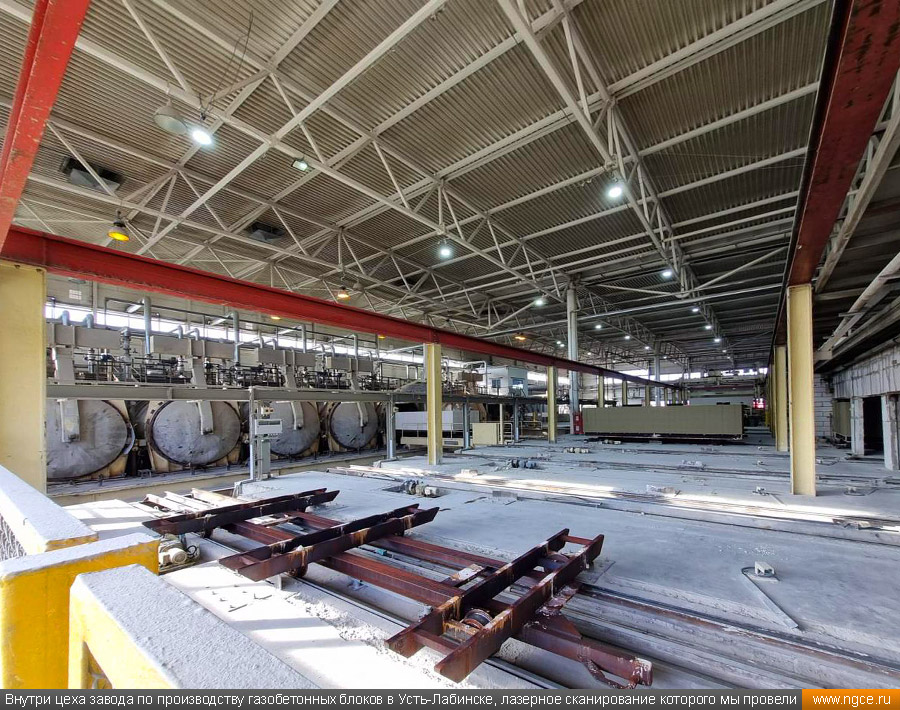

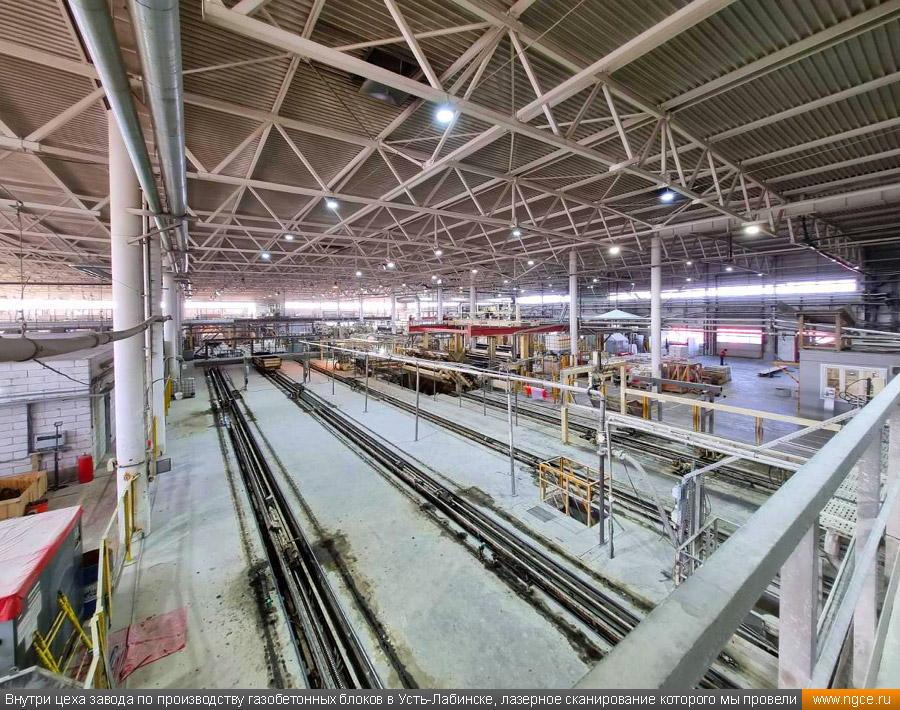

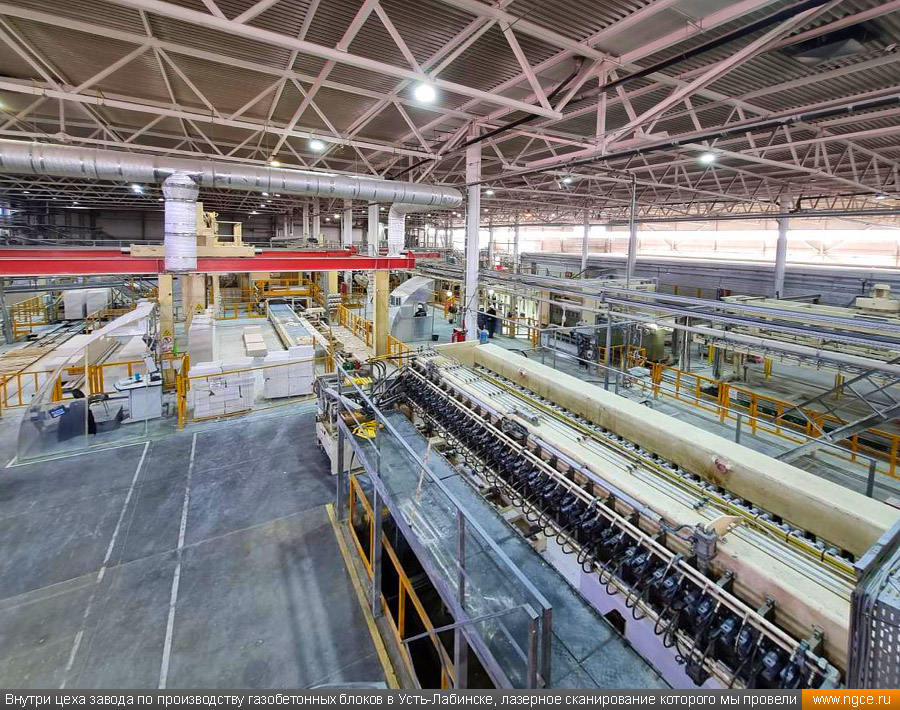

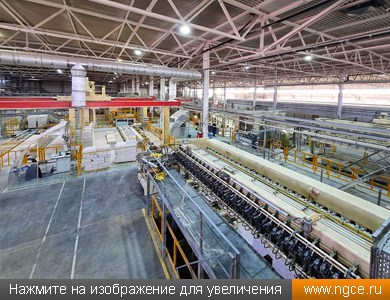

За шесть рабочих дней нашими специалистами были отсканированы фасады и кровля производственного цеха завода, а также всё внутреннее пространство, включая склады сырья и административные помещения. Работы по лазерному сканированию осуществлялись без остановки производства и осложнялись передвижением техники, запылённостью, а также высокими температурами в отдельных участках цеха.

Несмотря на все сложности, лазерный сканер Leica ScanStation P40, работающий в большом диапазоне температур от -20°C до +50°C и имеющий показатель пылевлагозащиты IP54, отлично справился с задачей. Высокая дальность работы сканера позволила успешно и с высокой плотностью отсканировать участки цеха, на которых производилась отгрузка материалов с площадок, находящихся на верхних уровнях.

Всего на полевом этапе выполнения работ по данному проекту нашими специалистами было сделано 445 сканов.

Подготовка обмерной точечной 3D модели по данным лазерного сканирования

Уравнивание и сшивка полученных сканов в единую точечную 3D модель, осуществлённые уже на камеральном этапе работ, заняли четыре рабочих дня. Также на камеральной стадии работ нами была произведена очистка облаков точек от шумов и посторонних объектов.

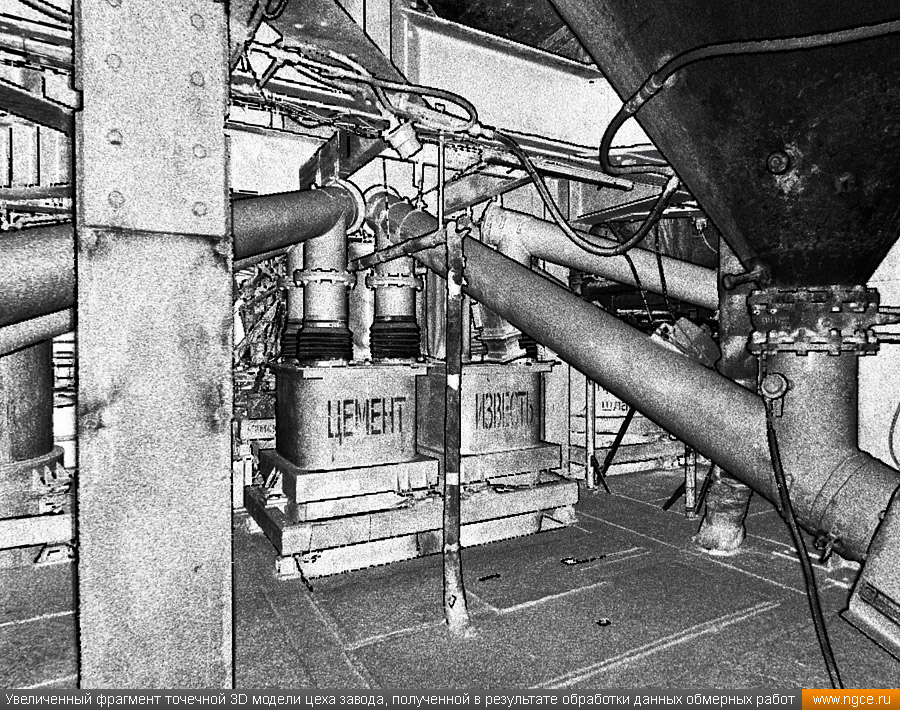

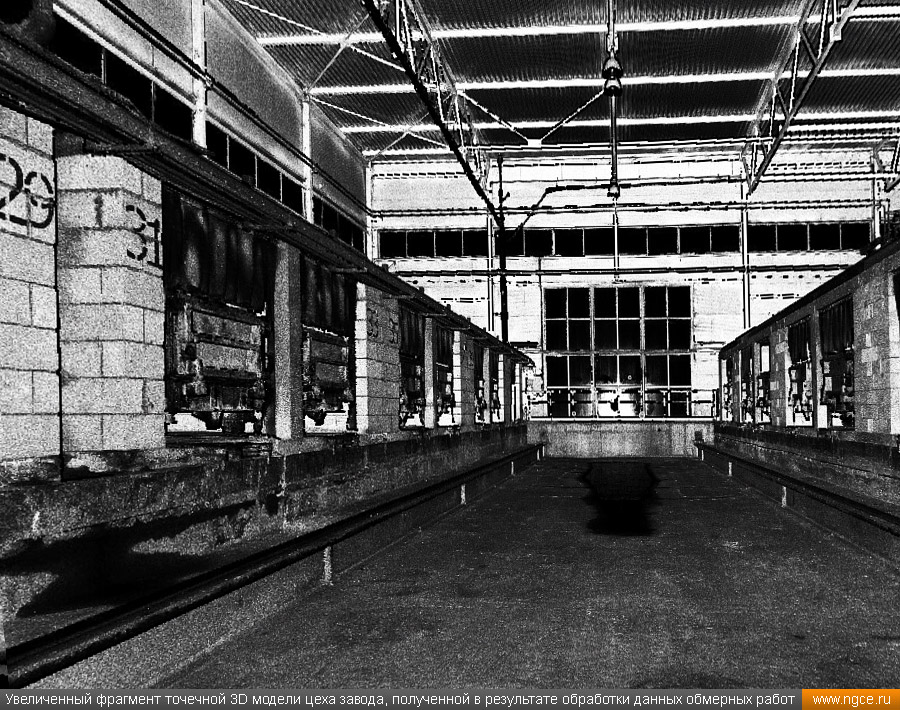

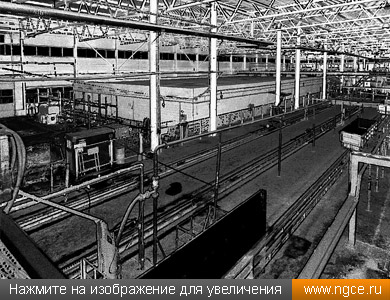

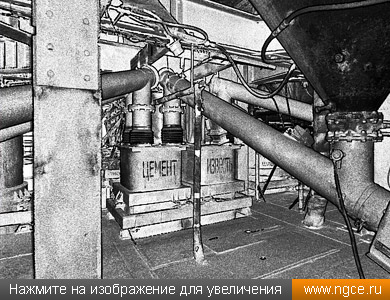

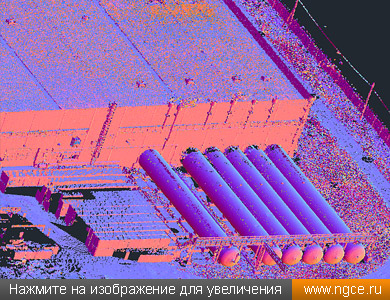

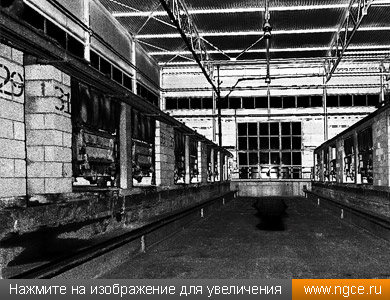

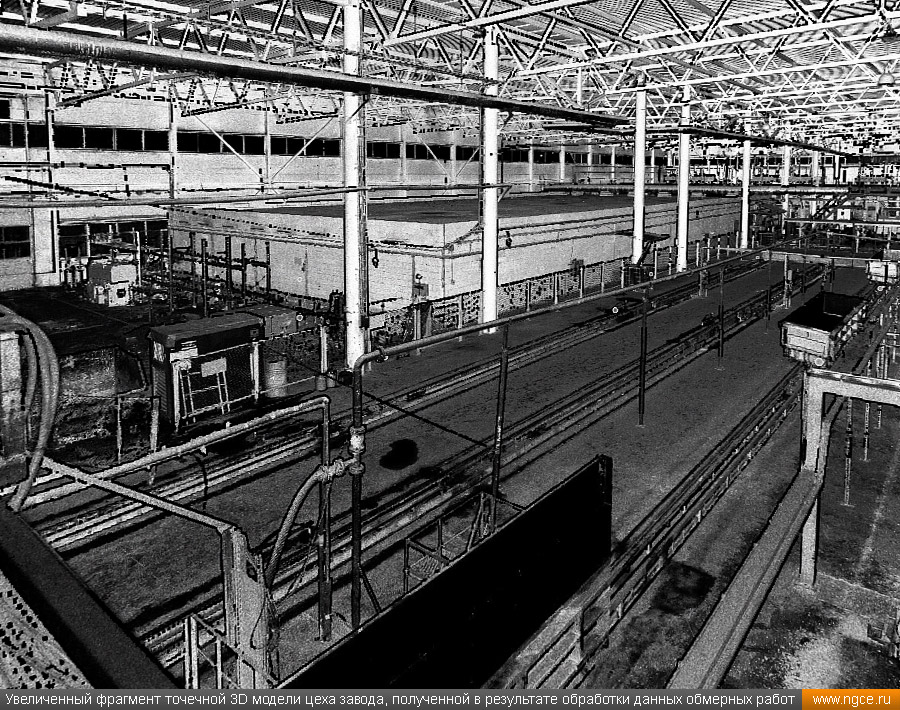

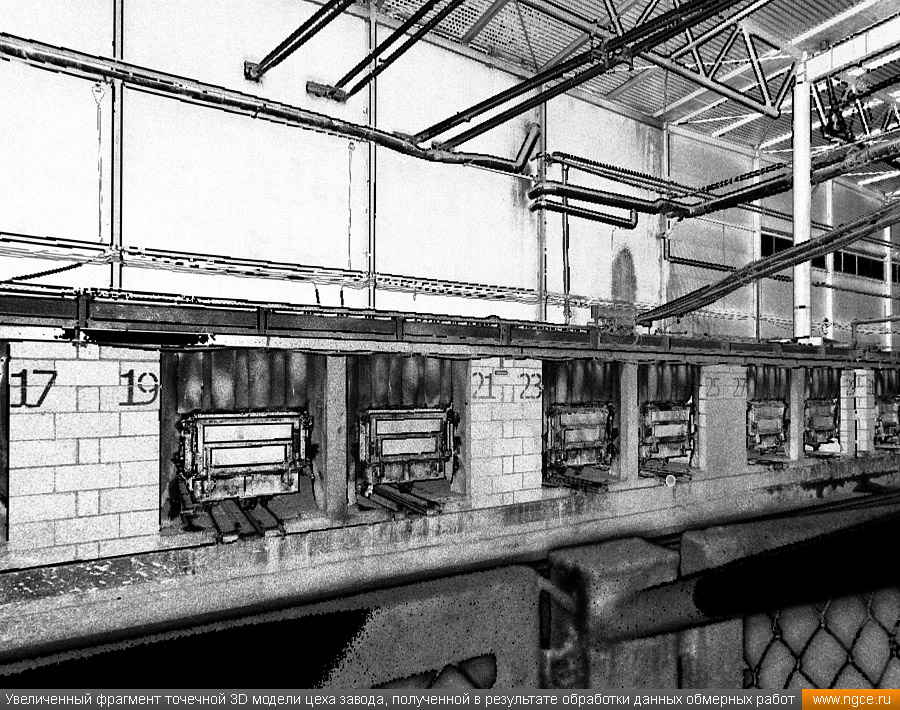

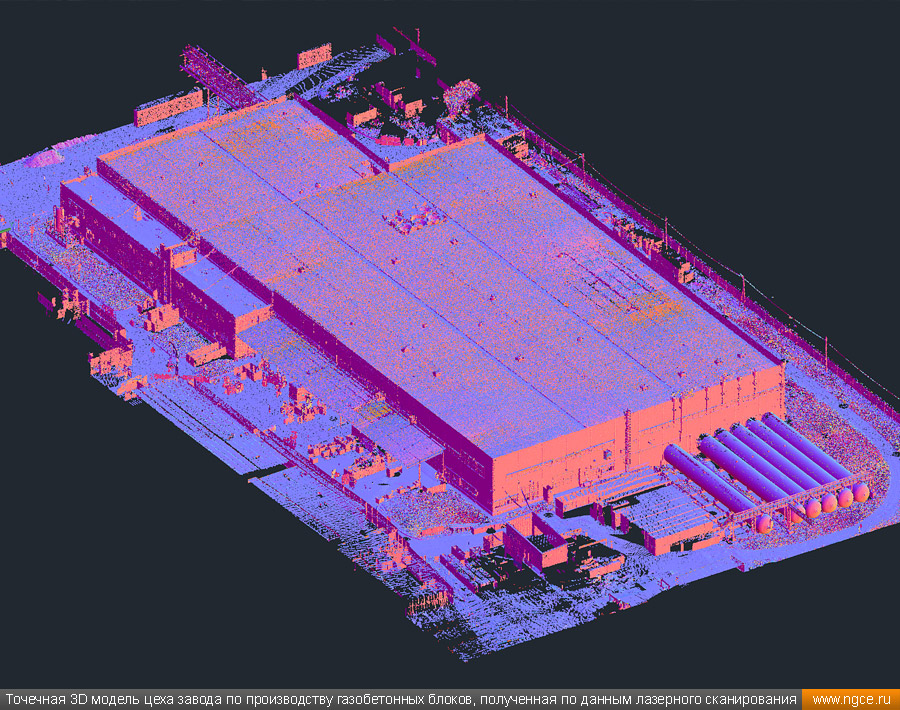

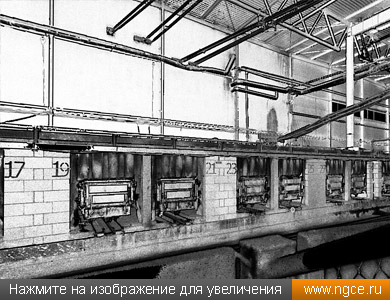

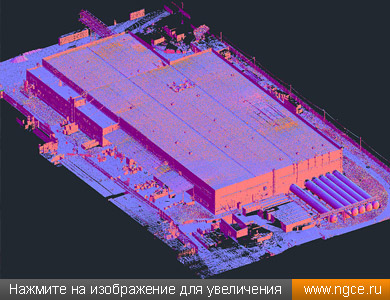

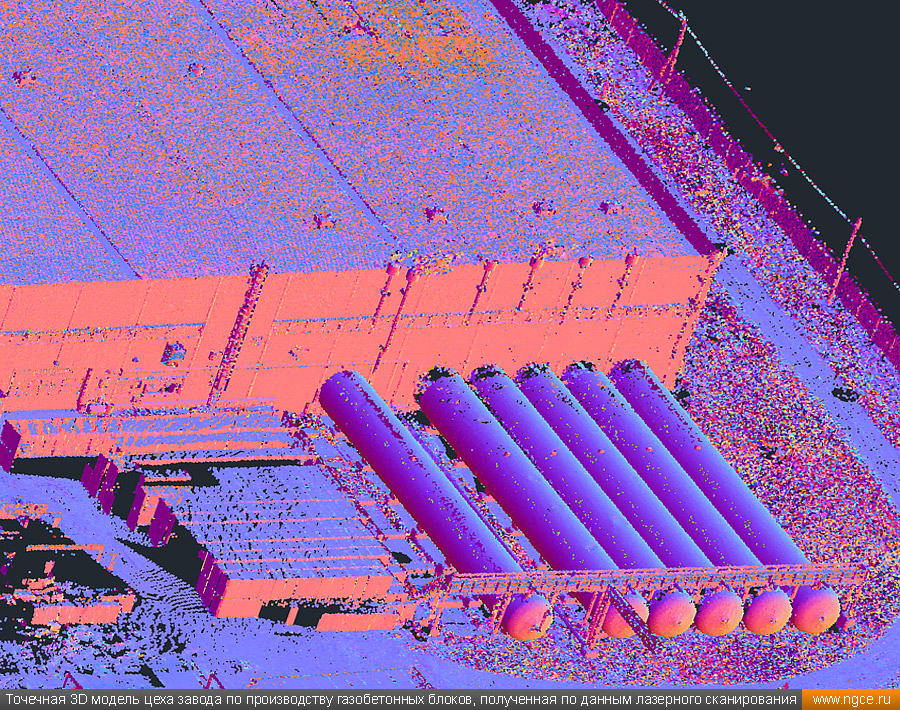

В результате всех выполненных работ нашими специалистами было получено сшитое плотное облако точек (точечная 3D модель) цеха завода по производству газобетонных блоков в формате Autodesk ReCAP (RCP) с возможностью просмотра панорам с каждой станции лазерного сканирования.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела laquo;Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
