Лазерное сканирование бывшего газгольдера в Ивангороде для восстановления

Инженерная компания «НГКИ» выполнила весьма интересный проект по лазерному сканированию бывшего здания газгольдера в Ивангороде Ленинградской области для целей его ремонта, реставрации и реконструкции. Этот объект находится в историческом районе Ивангорода, который носит название Парусинка и расположен между рекой Нарвой и деривационным каналом Нарвской ГЭС.

Краткая историческая справка о бывшем здании газгольдера в Ивангороде

В первой половине XIX века предприниматель Людвиг Штиглиц построил южнее Ивангородской крепости на левом берегу Нарвы деревянную суконную фабрику. В 1842 году фабрика сгорела, но сын Штиглица Александр отстроил её заново уже из камня, а в 1851 году он основал немного южнее ещё и льнопрядильную мануфактуру, поставлявшую для флота парусину, давшую название всему этому району города — Парусинка.

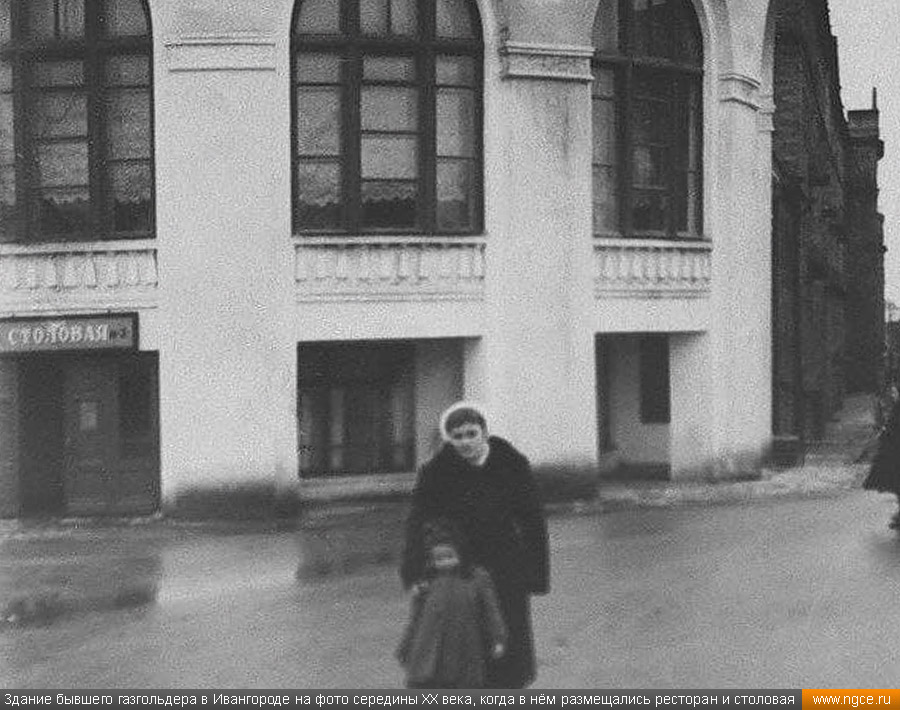

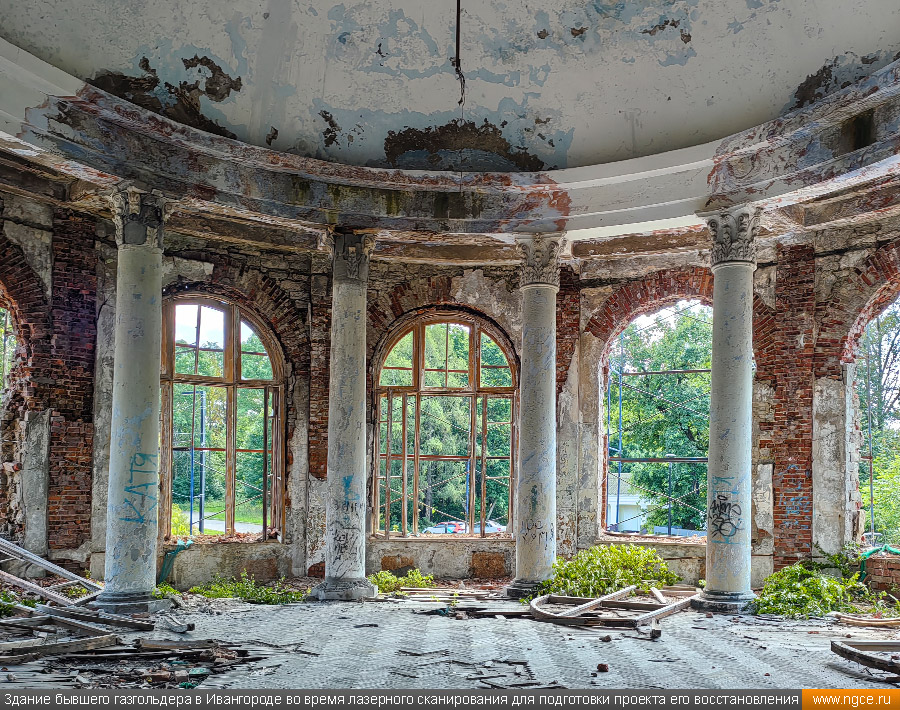

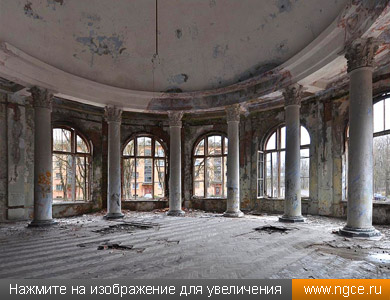

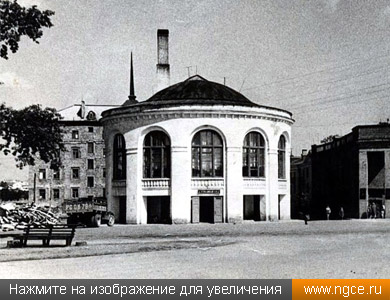

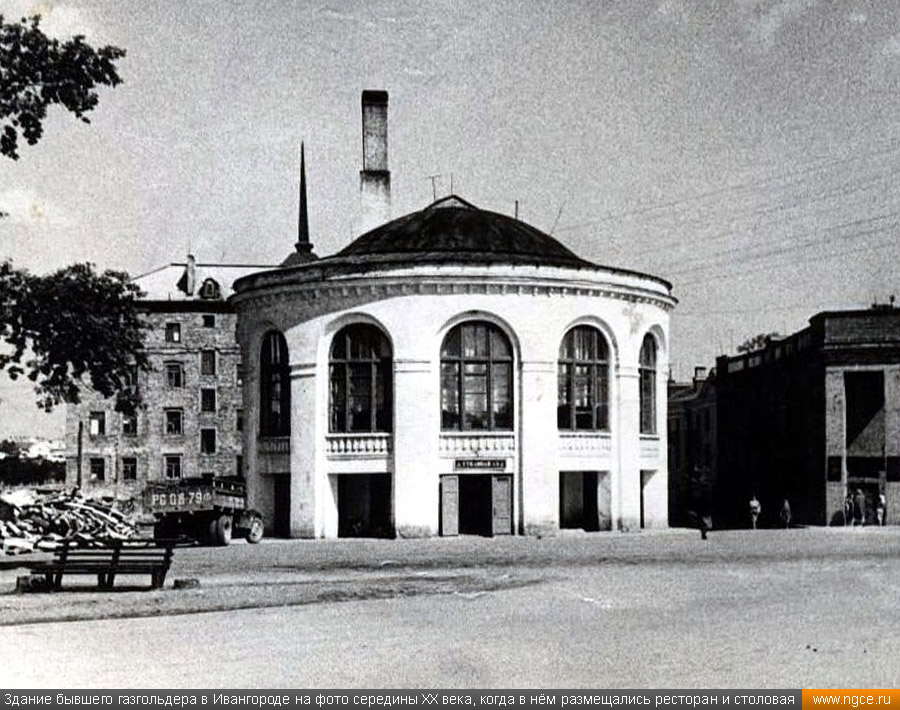

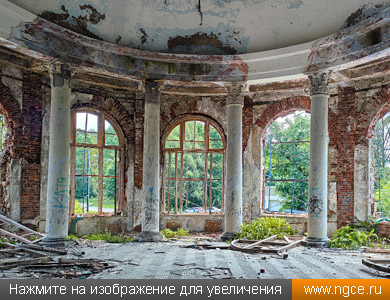

Для газообеспечения промышленного предприятия бароном Штиглицем был построен и данный газгольдер, который представлял собой каменное здание округлой формы. В советское время газгольдер льнопрядильной фабрики был перестроен, часть проёмов были заложены кирпичом, но при этом в здании появились огромные окна. Получившийся светлый зал был украшен двенадцатью коринфскими колоннами, которые идеально вписались в круглое здание. В этом зале был открыт ресторан, который работал много лет и пользовался большой популярностью, а этажом ниже работала столовая.

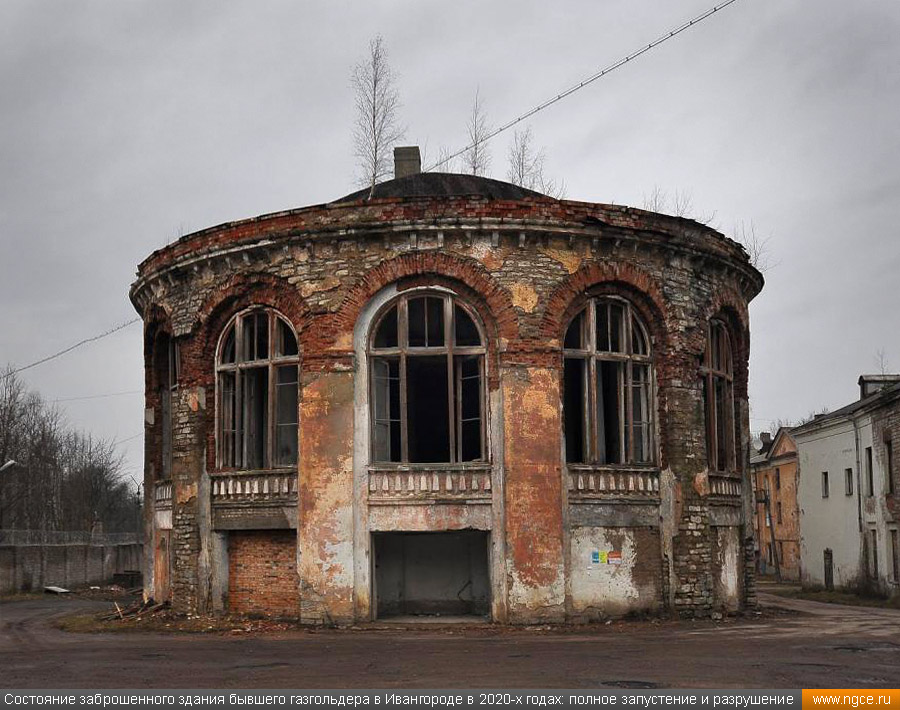

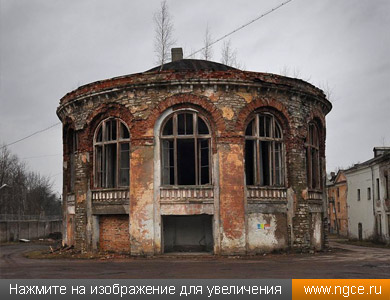

В «лихих» девяностых годах XX века историческое здание бывшего газгольдера оказалось полностью заброшенным и постепенно разрушалось. Только в 2025 году после долгой бюрократической работы историческое здание, наконец, перешло в муниципальную собственность, и начались подготовительные работы к его восстановлению.

3D обмеры здания бывшего газгольдера в Ивангороде методом лазерного сканирования

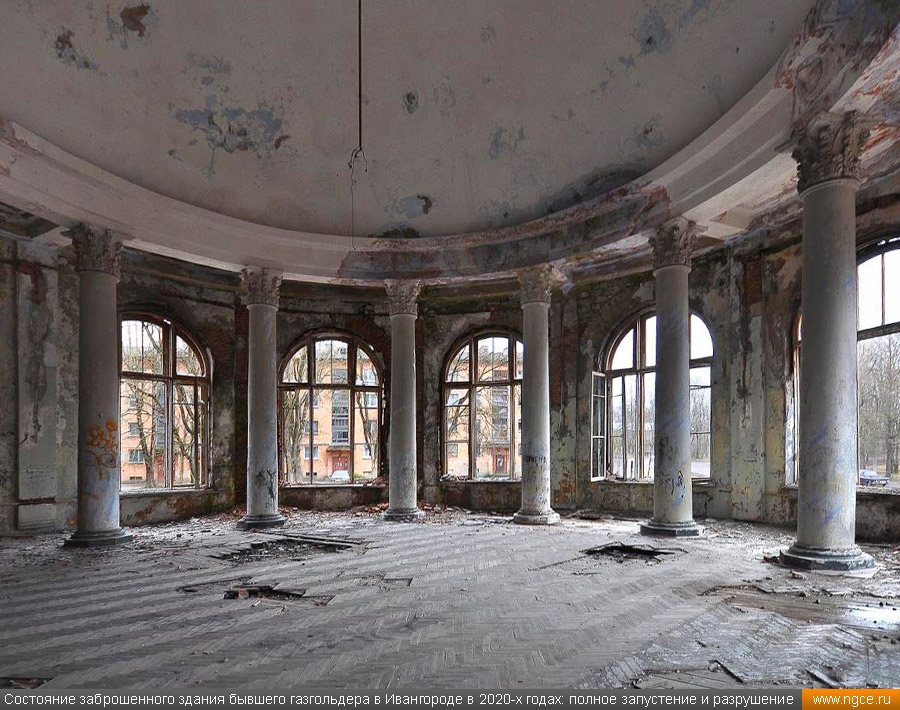

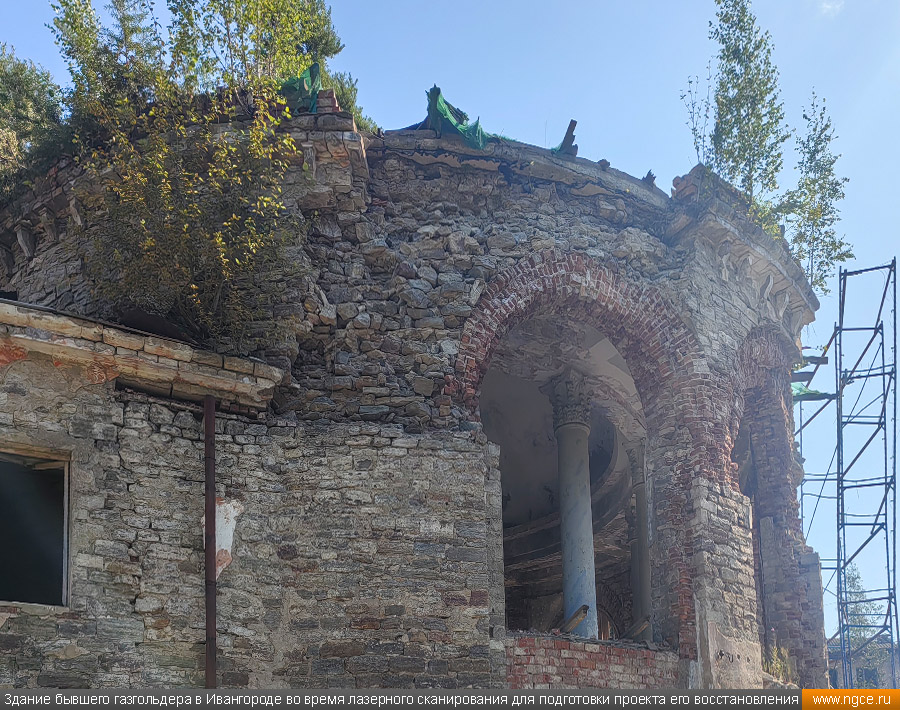

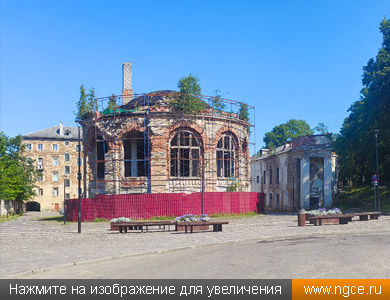

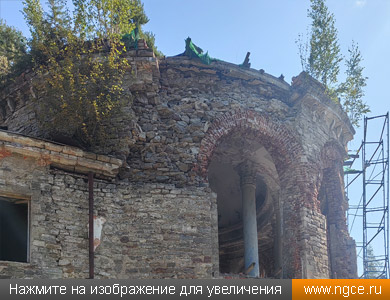

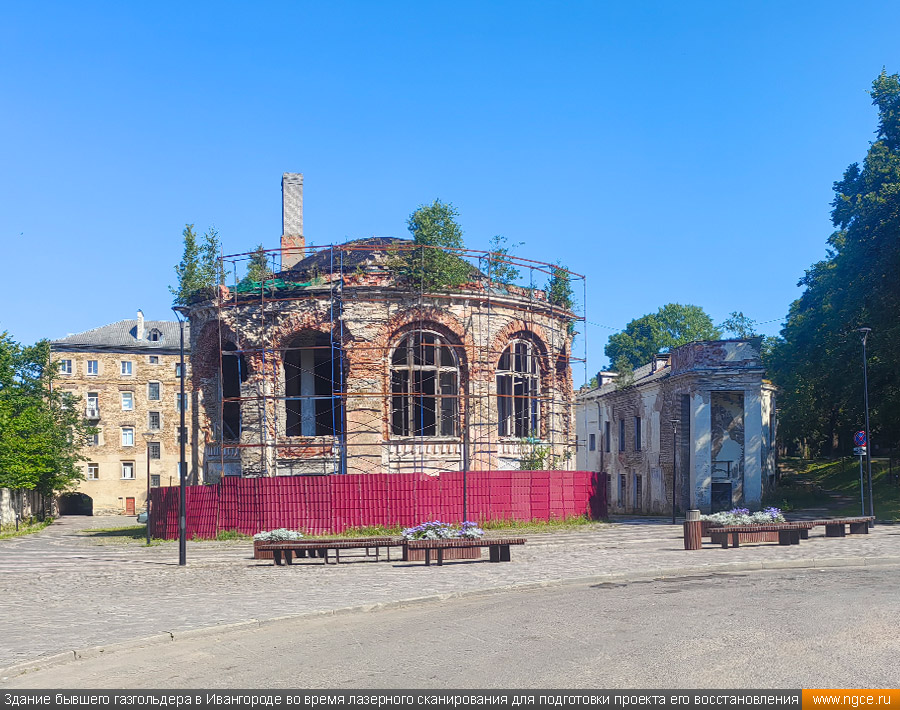

На момент проведения обмерных работ здание, которое является памятником промышленной архитектуры XIX века и объектом культурного наследия регионального значения, фактически представляло собой руину и было заброшено, а в планах значилось его полное восстановление и последующая организация в нём стеклодувного театра и дома ремёсел.

Архитекторы-реставраторы, которым была поручена подготовка проекта ремонта, реставрации и реконструкции этого исторического здания, обратились в нашу компанию с просьбой провести трёхмерное лазерное сканирование бывшего газгольдера снаружи и изнутри в реальных цветах, а затем подготовить его обмерную точечную 3D модель.

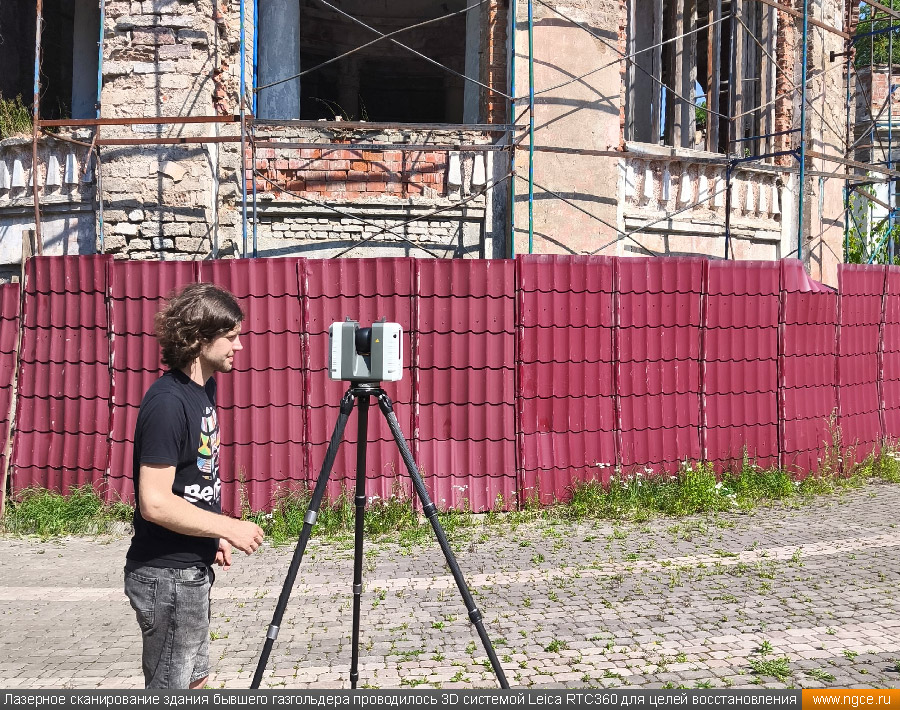

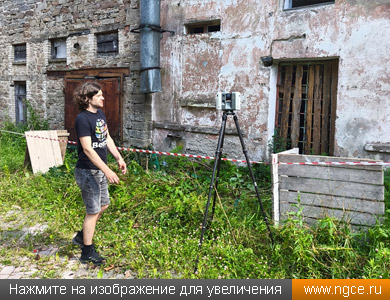

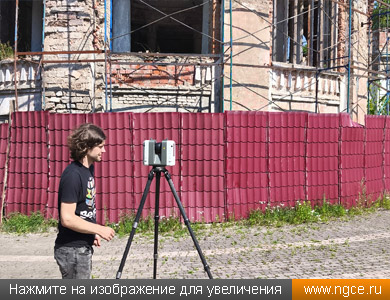

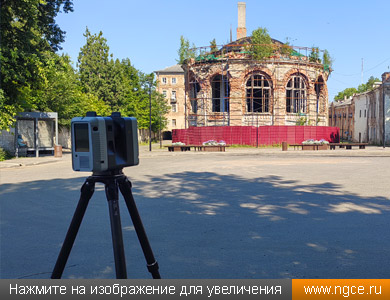

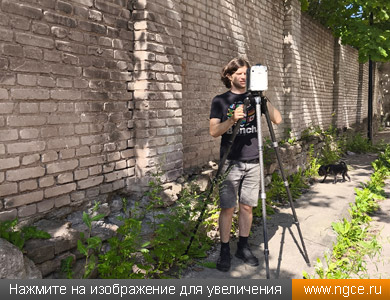

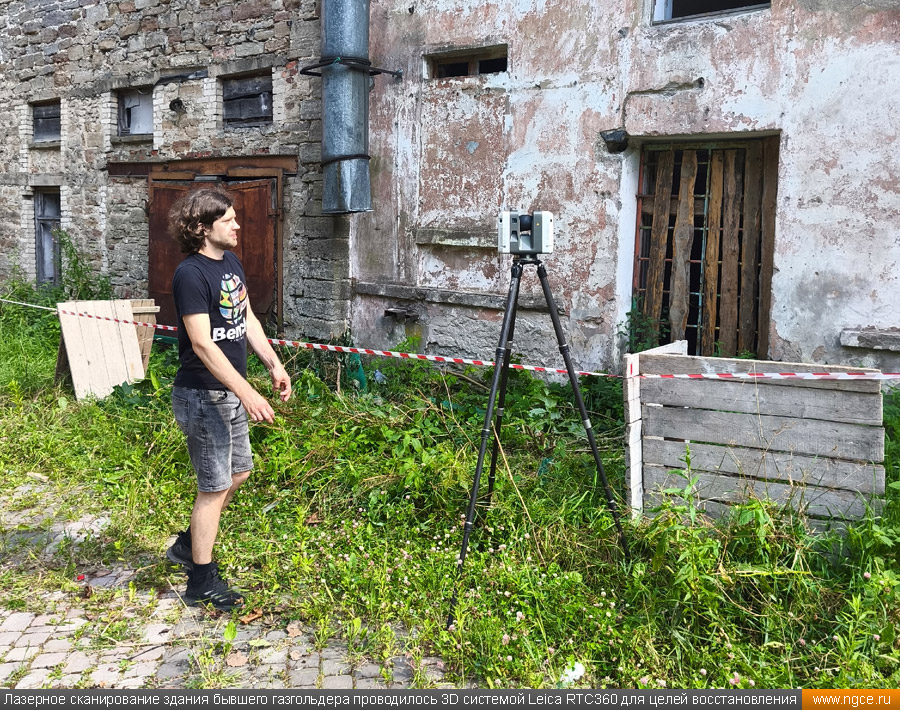

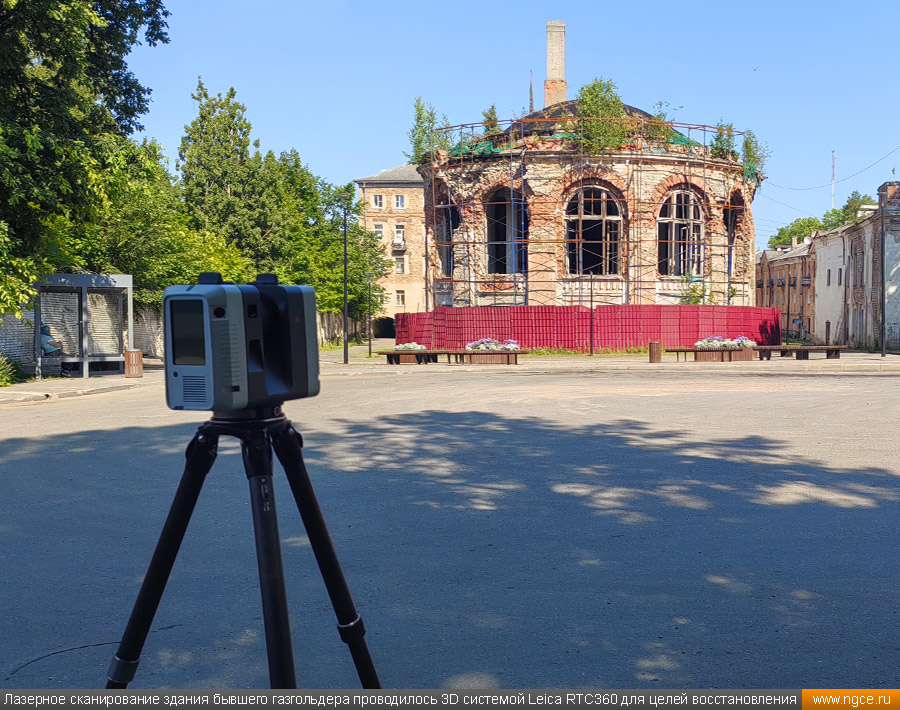

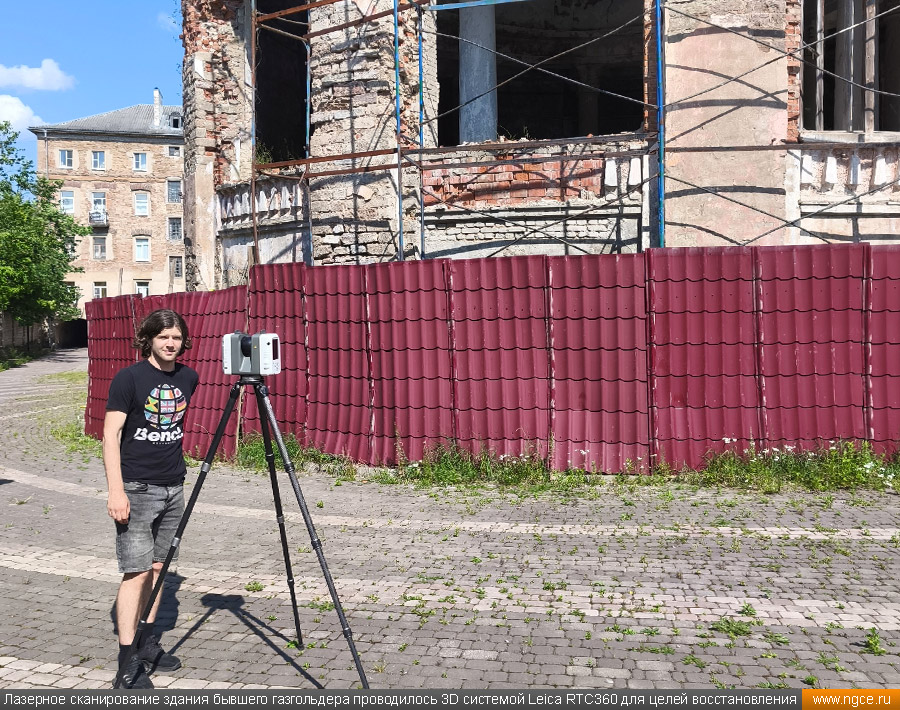

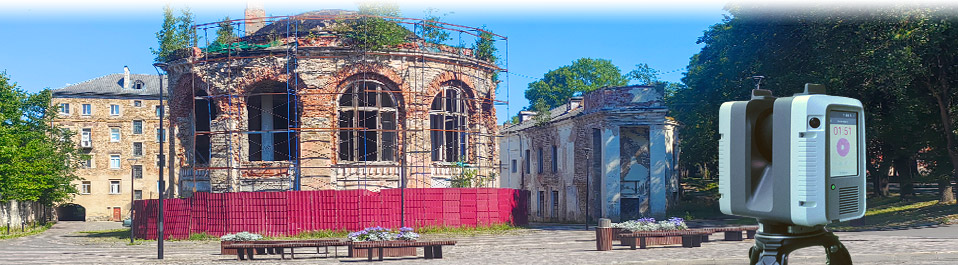

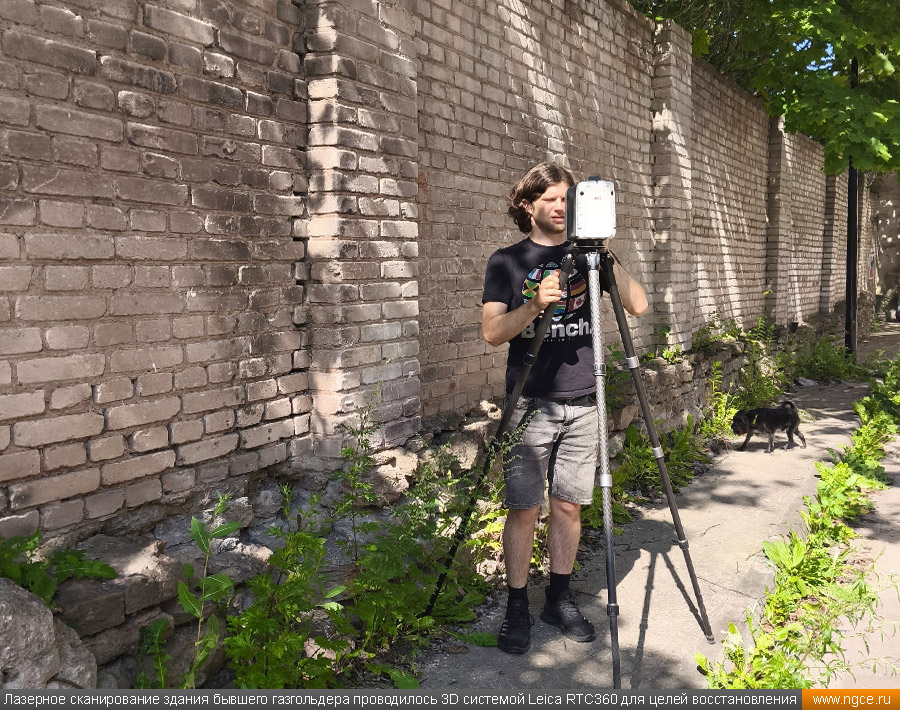

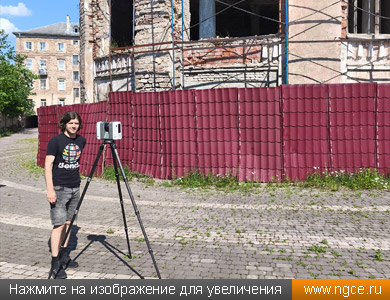

Обмерные работы были произведены нами лазерным сканером Leica RTC360 в цвете и заняли один день, за это время была проведена съёмка со 120 точек стояния сканера.

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта, которая и была передана архитекторам-реставраторам для подготовки проекта восстановления здания.

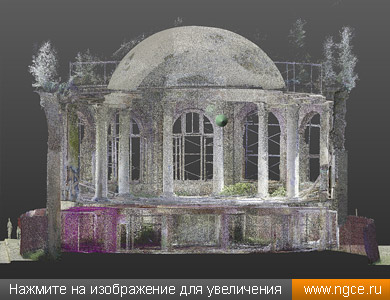

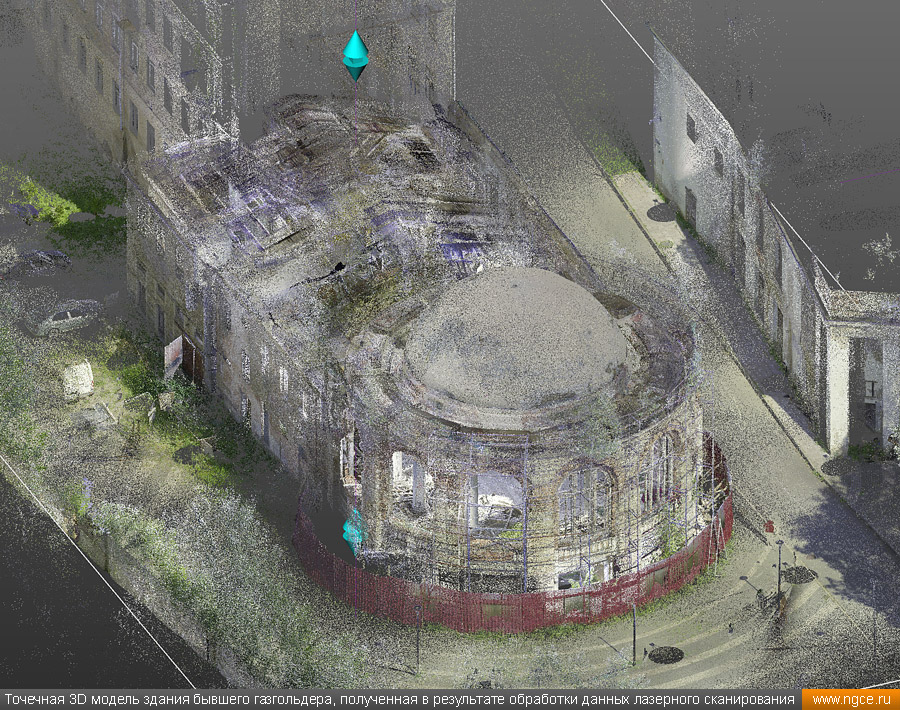

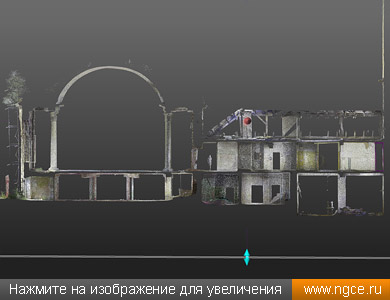

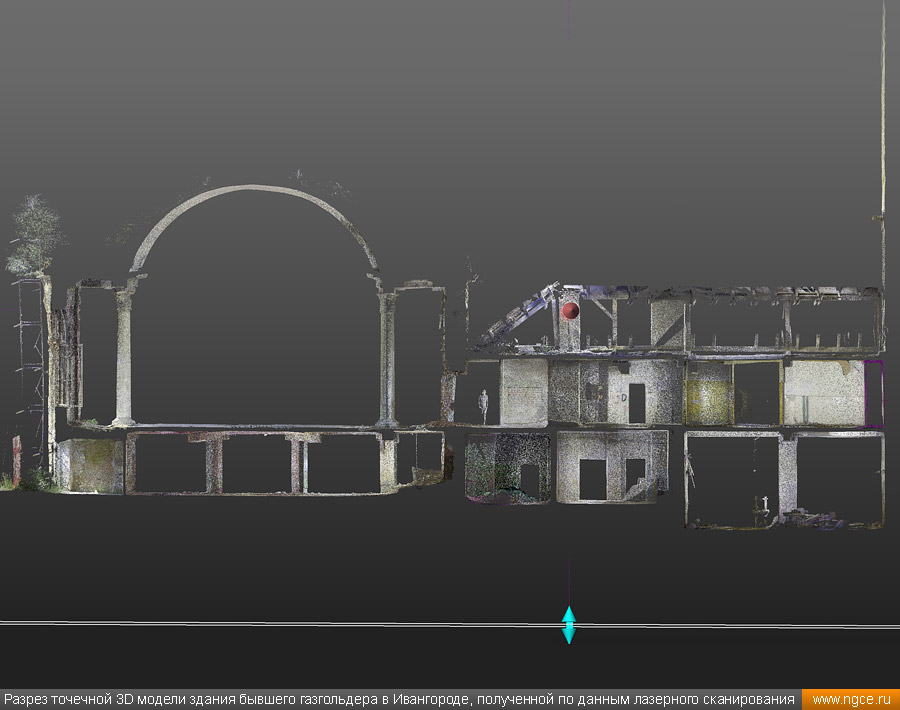

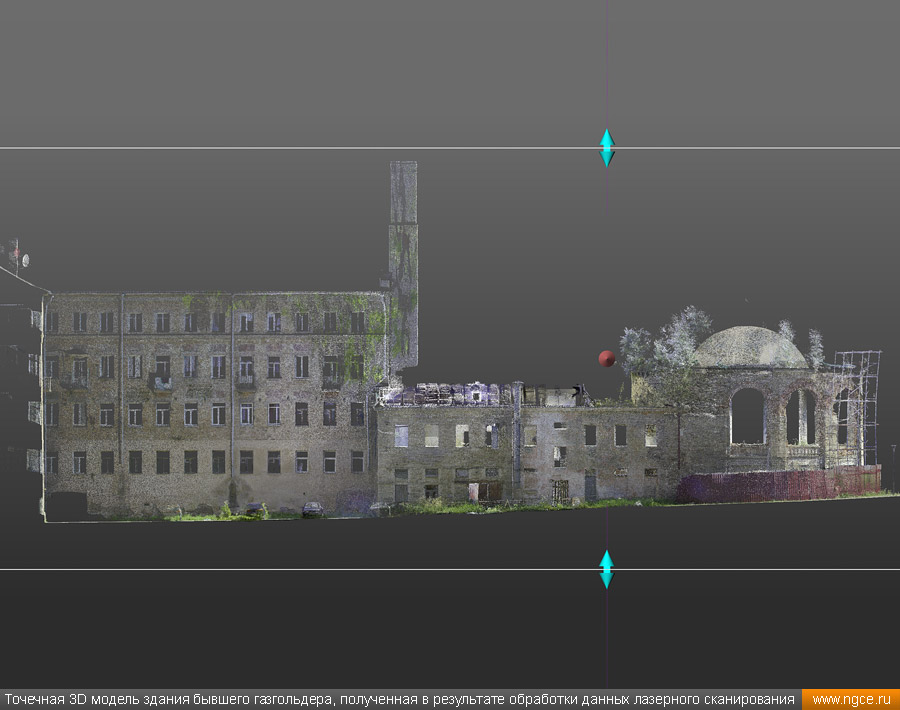

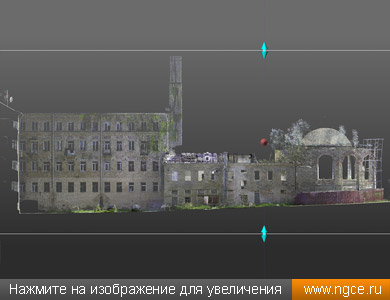

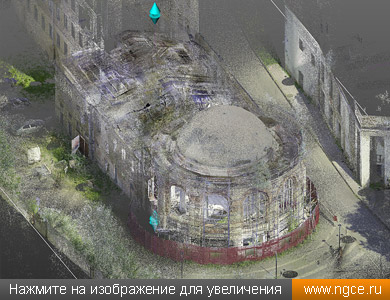

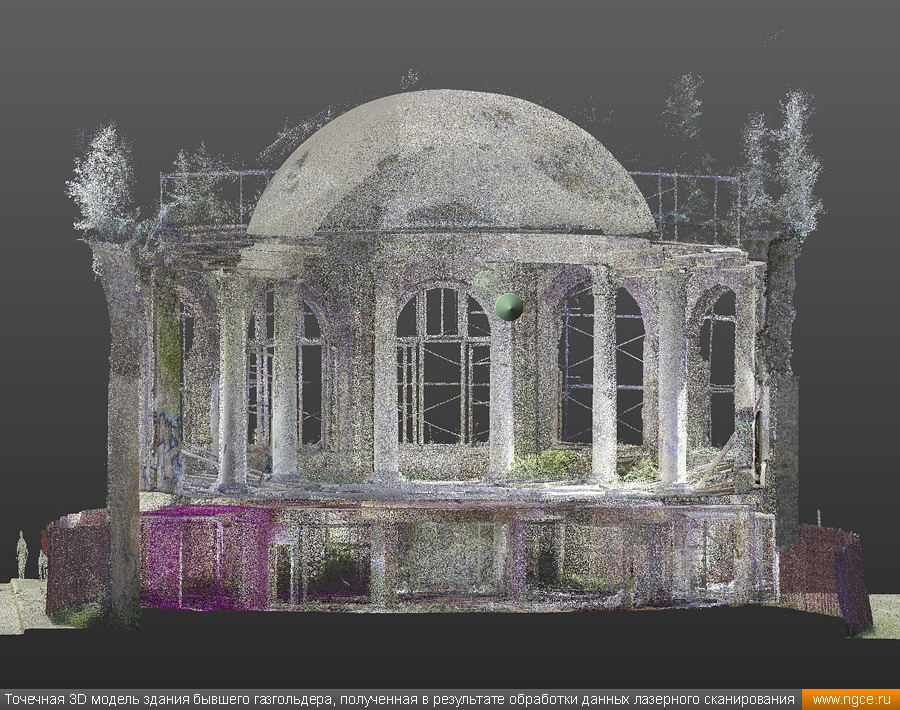

Обмерная точечная 3D модель здания бывшего газгольдера в Ивангороде

Некоторые примеры обмерной точечной 3D модели заброшенного и полуразрушенного здания бывшего газгольдера в Ивангороде, полученные в результате обработки данных лазерного сканирования, вы можете посмотреть ниже.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. 3D обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в этих сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
