Лазерное сканирование цеха предприятия по розливу минеральной воды

Инженерная компания «НГКИ» выполнила проект по обмерным работам и построению точной цифровой 3D модели цеха производственного комплекса по розливу минеральной воды, который находится в Сибирском регионе. Обмеры цеха площадью 550 квадратных метров, а также части территории снаружи с переходом в соседнее производственное здание были осуществлены нашими специалистами по технологии лазерного сканирования 3D системой Leica RTC360 для целей актуализации проектной документации и подготовки проекта реконструкции и расширения производства.

3D обмеры цеха предприятия методом лазерного сканирования для реконструкции

К нам обратились представители проектной организации, которой была поручена разработка проекта реконструкции, модернизации и расширения цеха производственного комплекса по розливу минеральной воды, с просьбой провести 3D обмеры цеха и предоставить их специалистам точную твердотельную обмерную модель объекта.

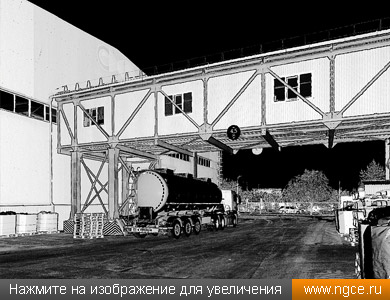

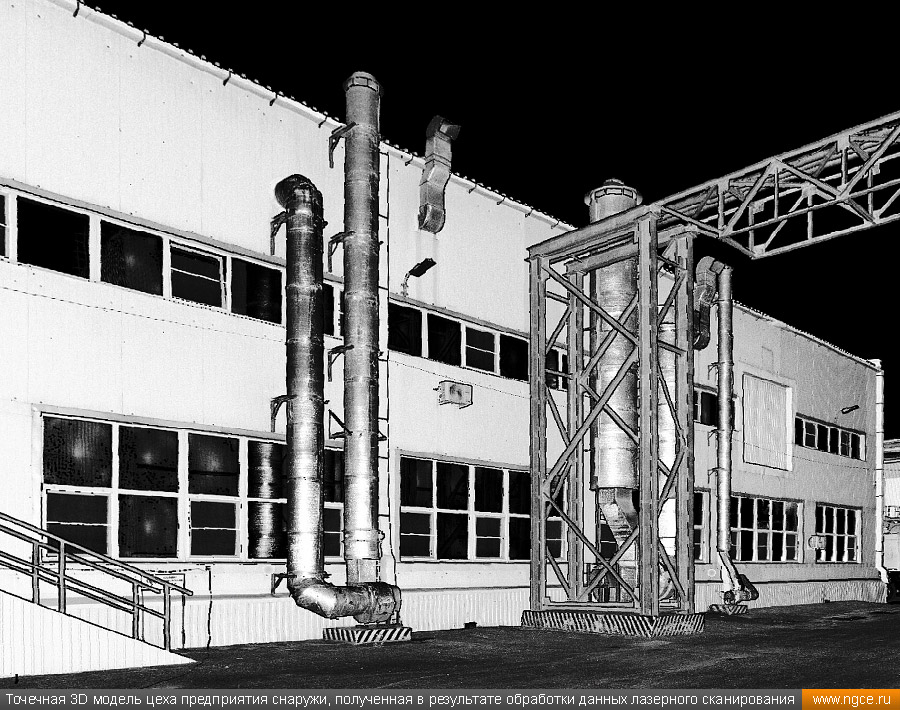

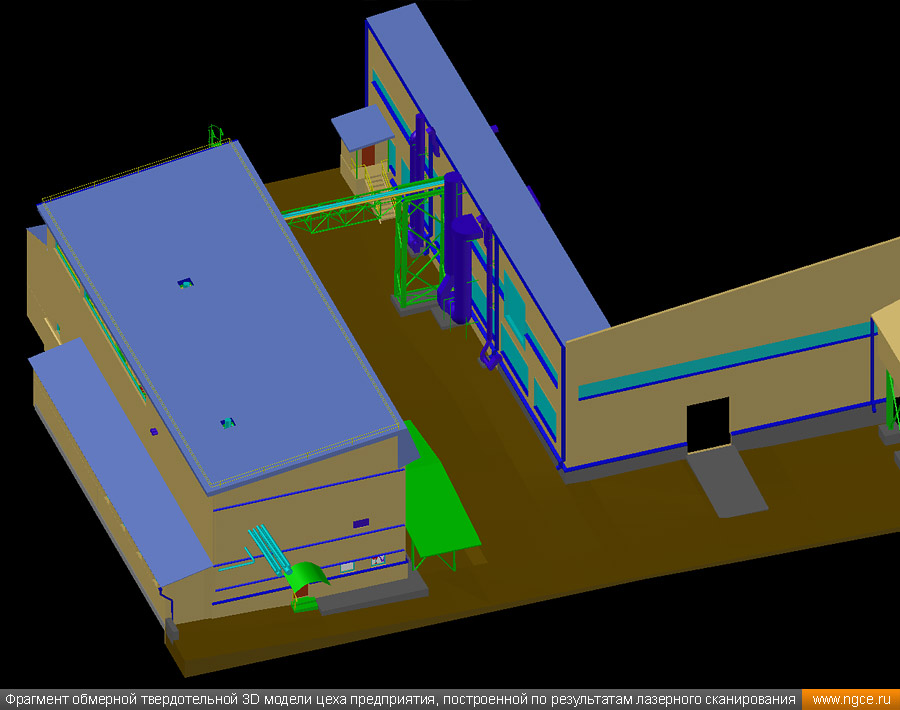

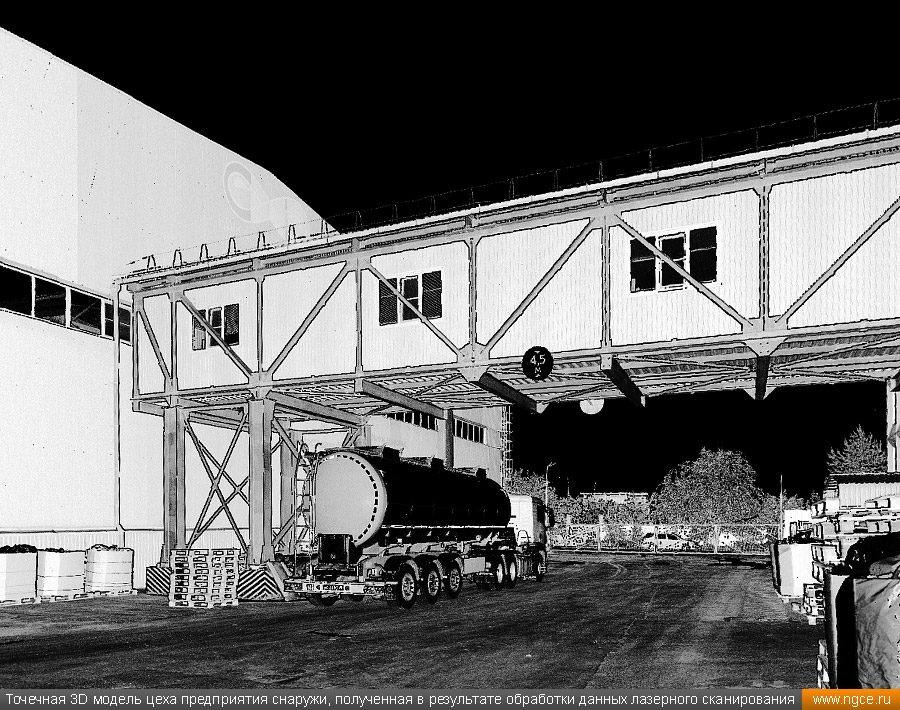

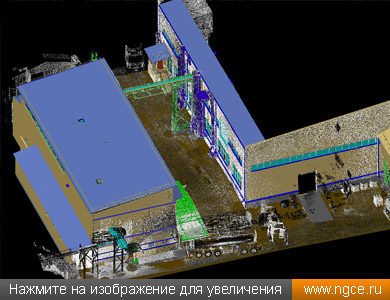

Целью работ являлось лазерное сканирование и 3D моделирование цеха площадью 550 квадратных метров, а также территории снаружи с переходом в соседнее производственное здание.

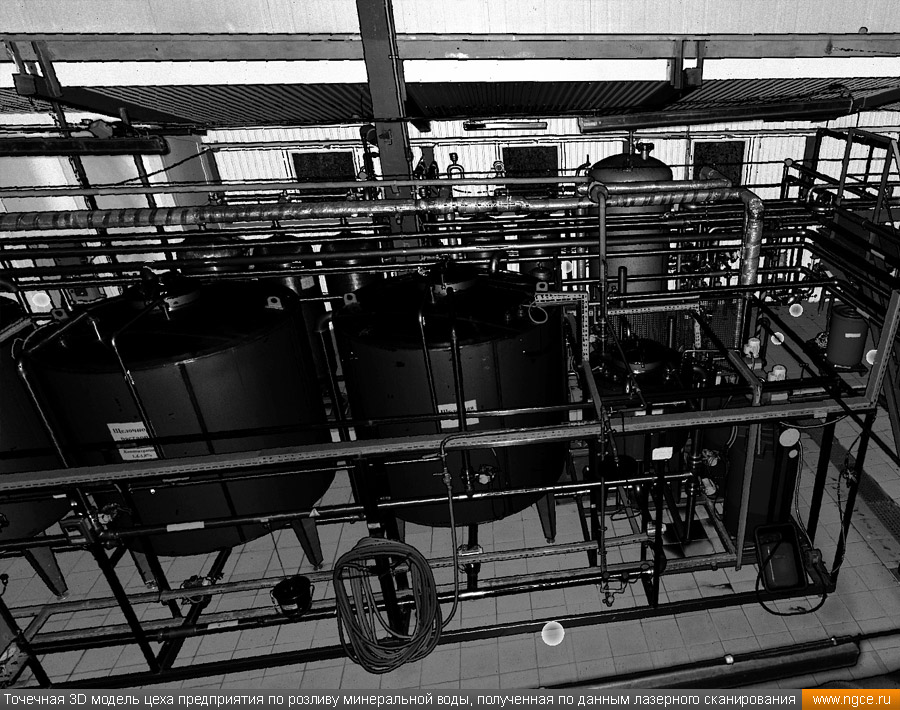

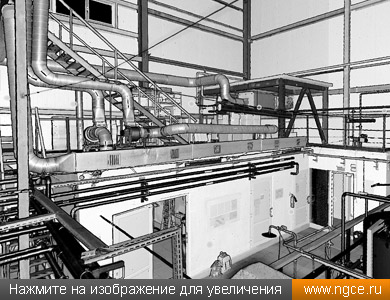

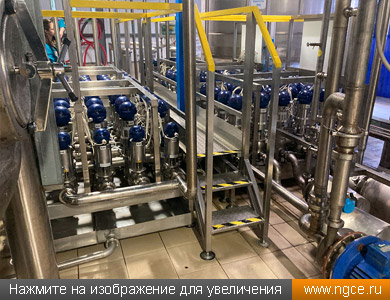

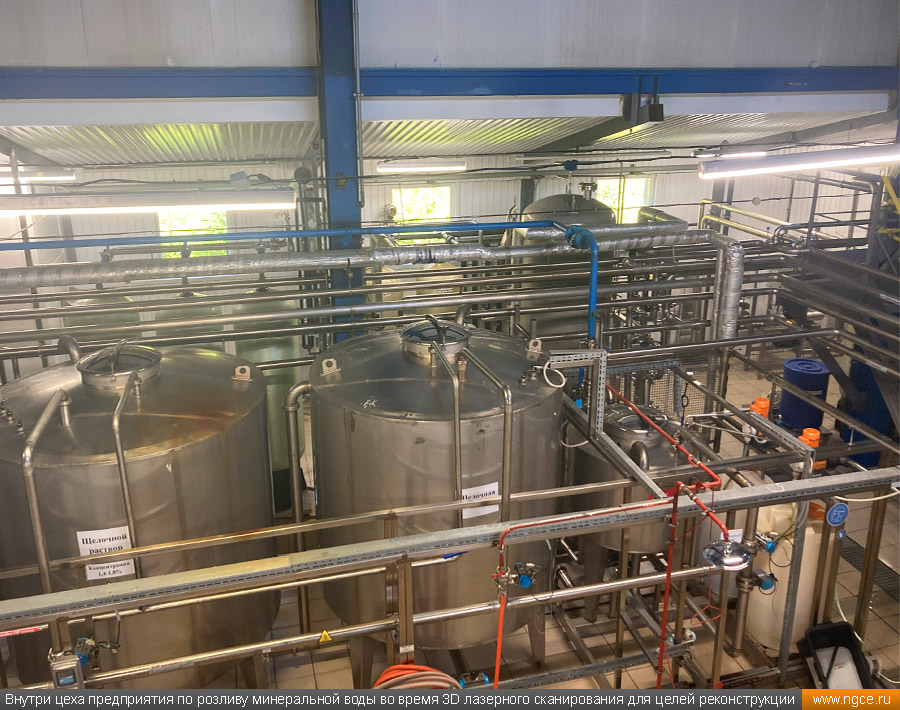

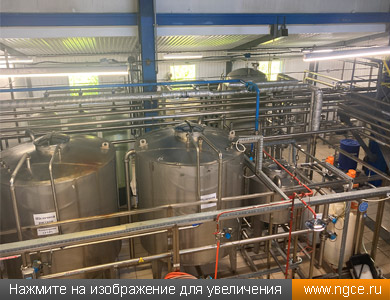

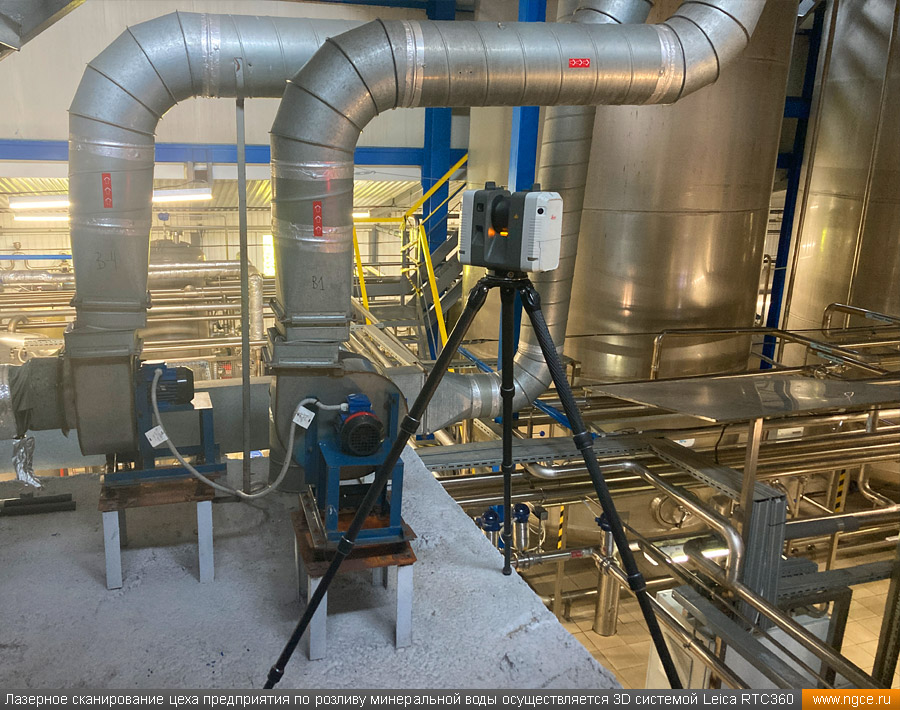

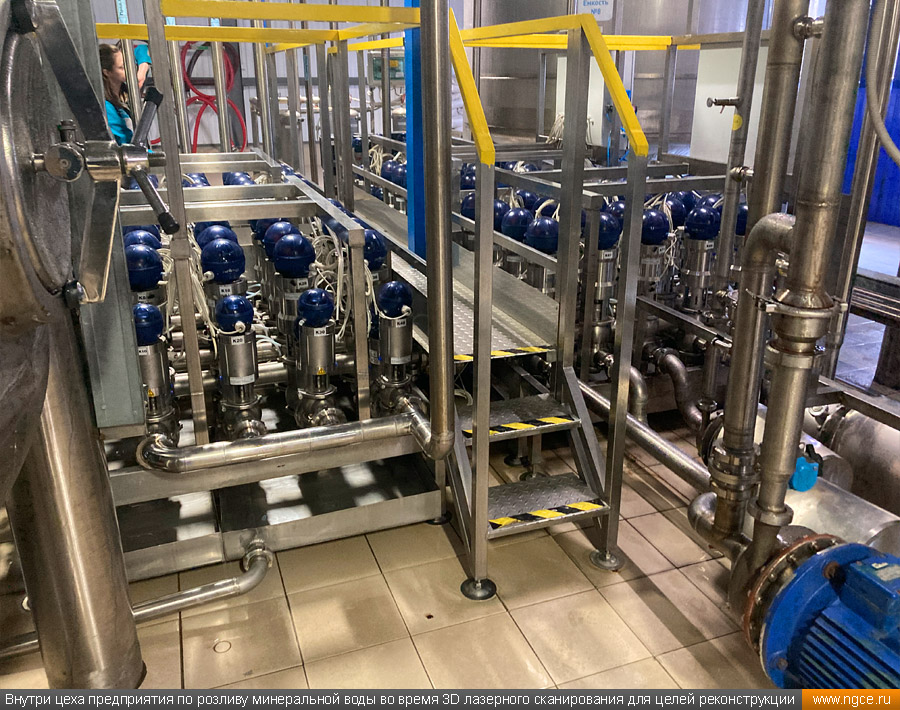

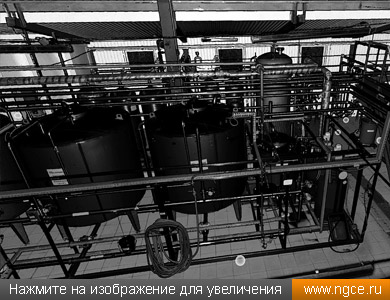

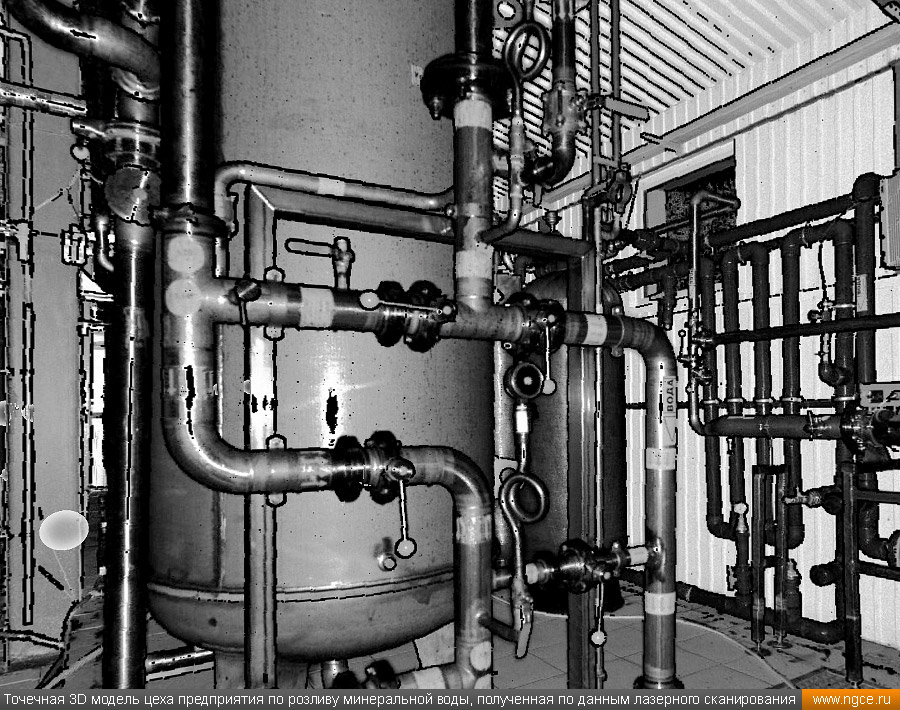

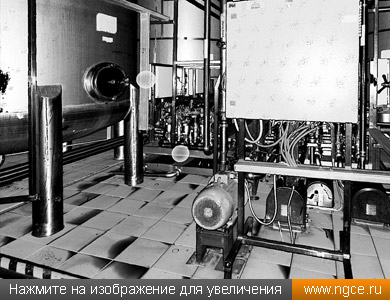

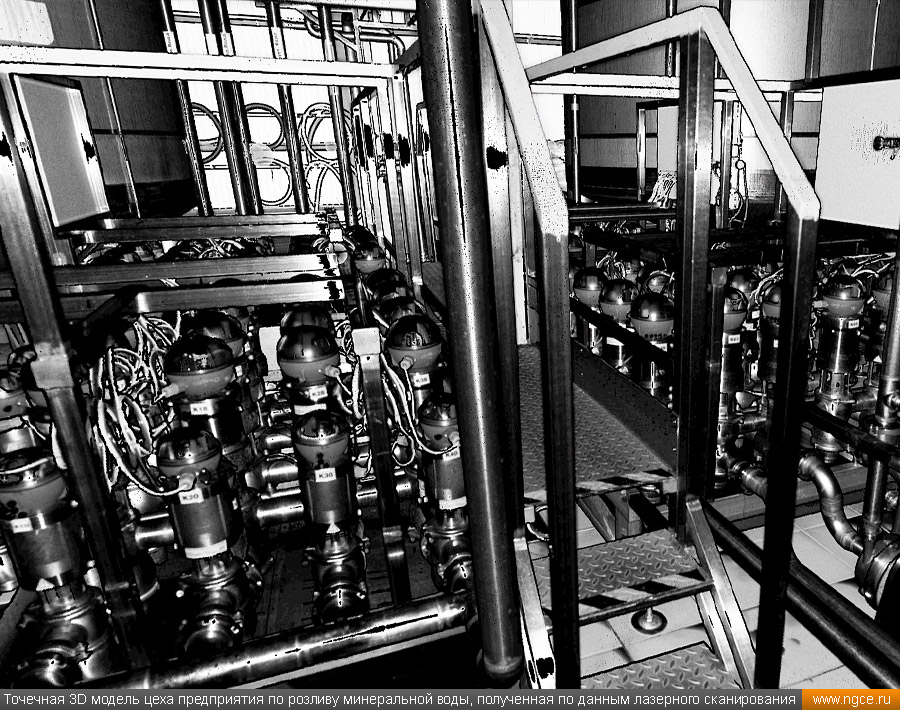

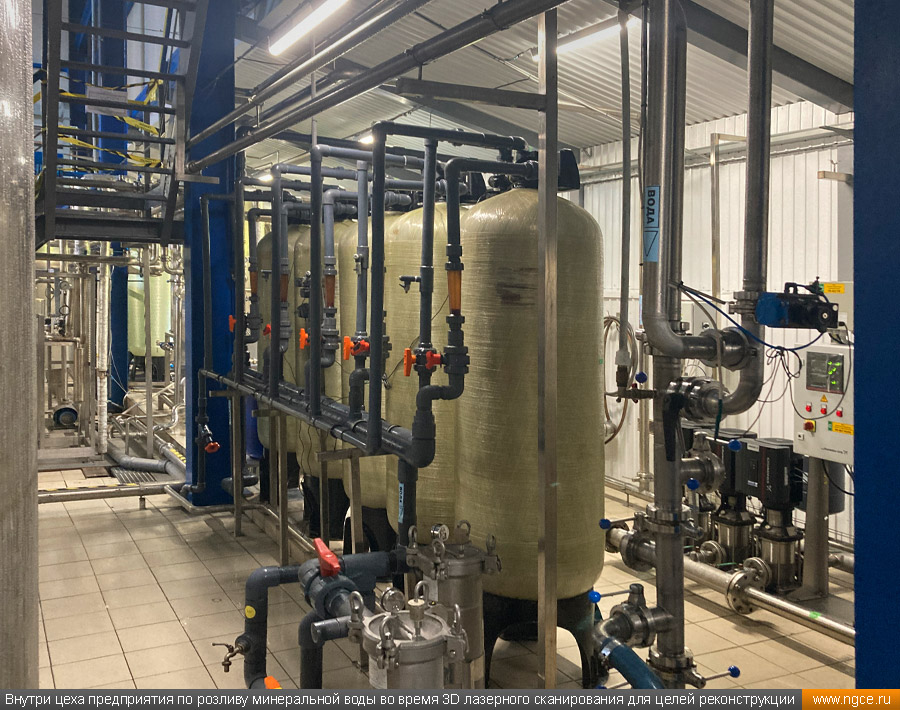

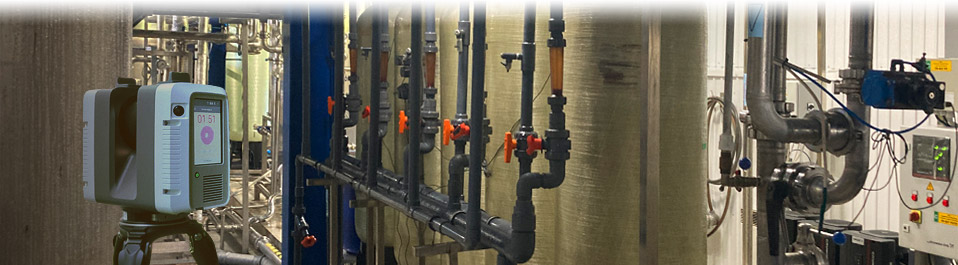

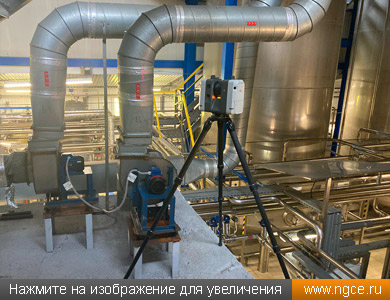

3D обмеры цеха, плотно наполненного разнообразным технологическим оборудованием, были осуществлены нашими инженерами по технологии лазерного сканирования с помощью системы Leica RTC360. Лазерное сканирование цеха заняло один рабочий день, в общей сложности было выполнено 140 сканов.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Также сканер Leica RTC360 благодаря своей компактности и небольшой массе позволяет быстро проводить лазерное сканирование стеснённых помещений, таких как плотно насыщенные технологическим оборудованием цеха промышленных предприятий.

Обработка данных лазерного сканирования и создание точной обмерной 3D модели цеха

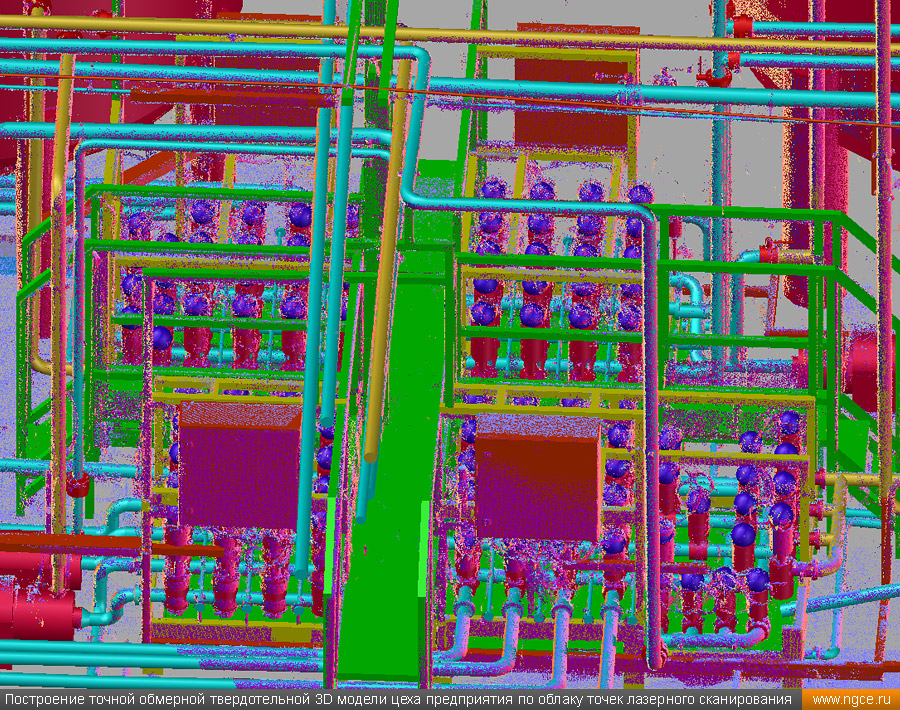

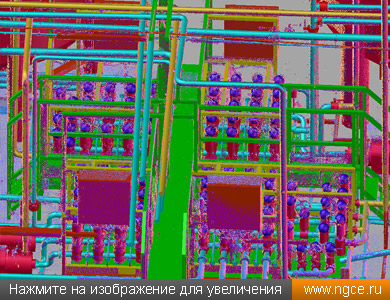

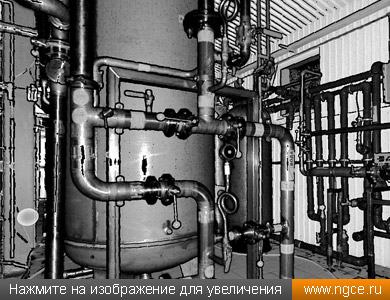

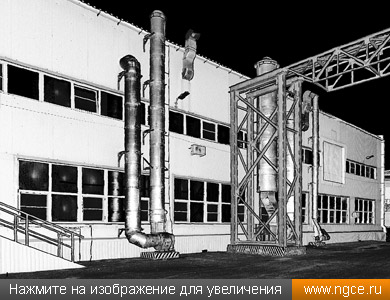

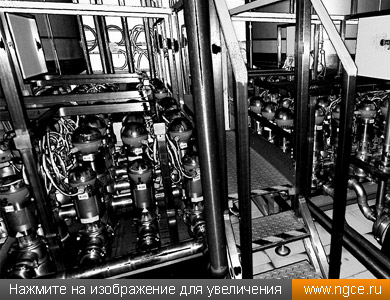

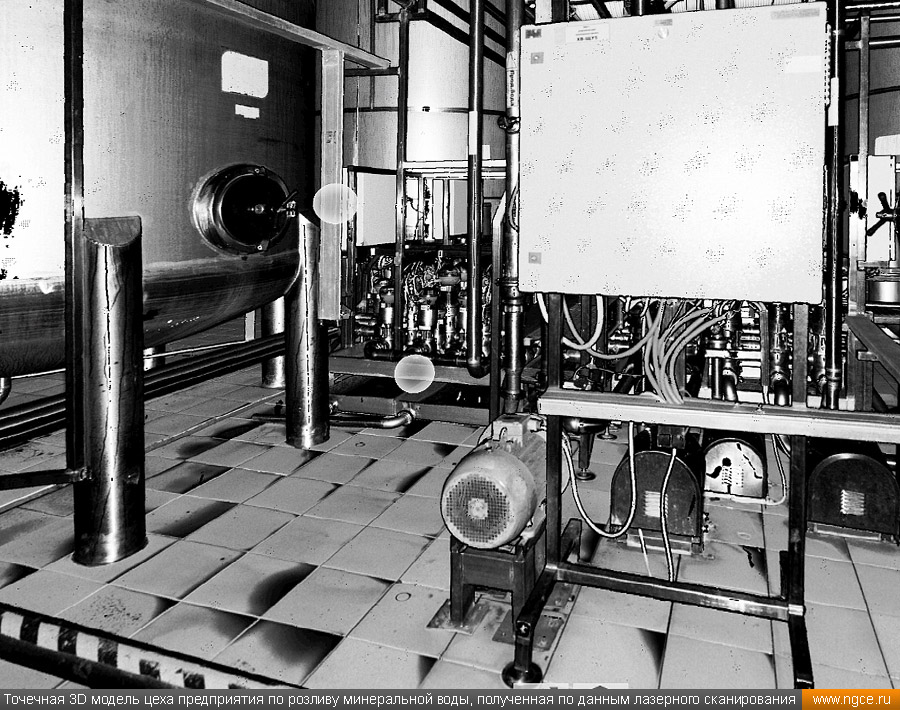

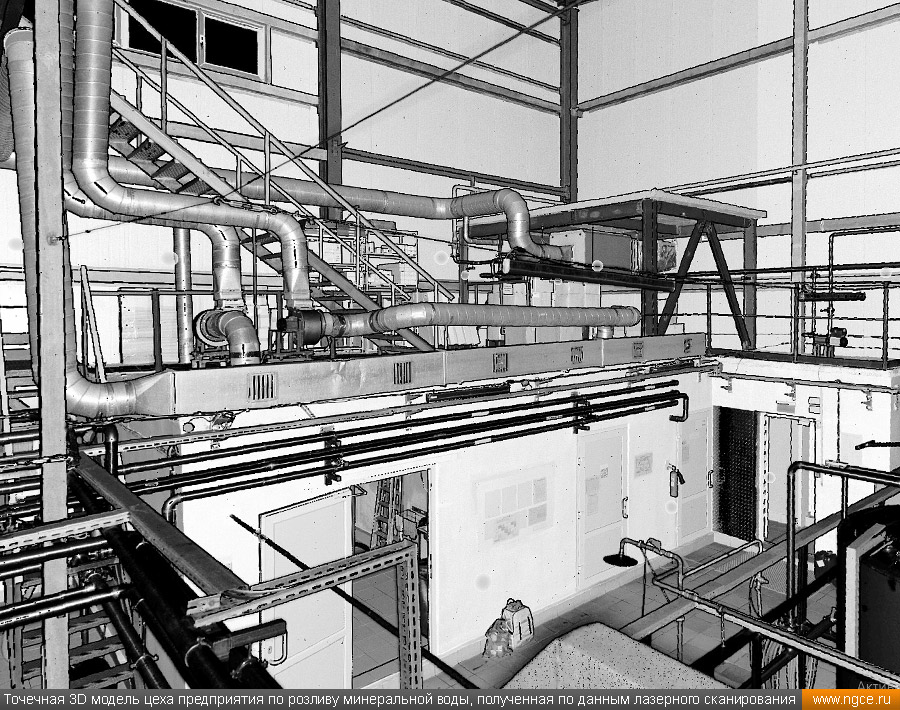

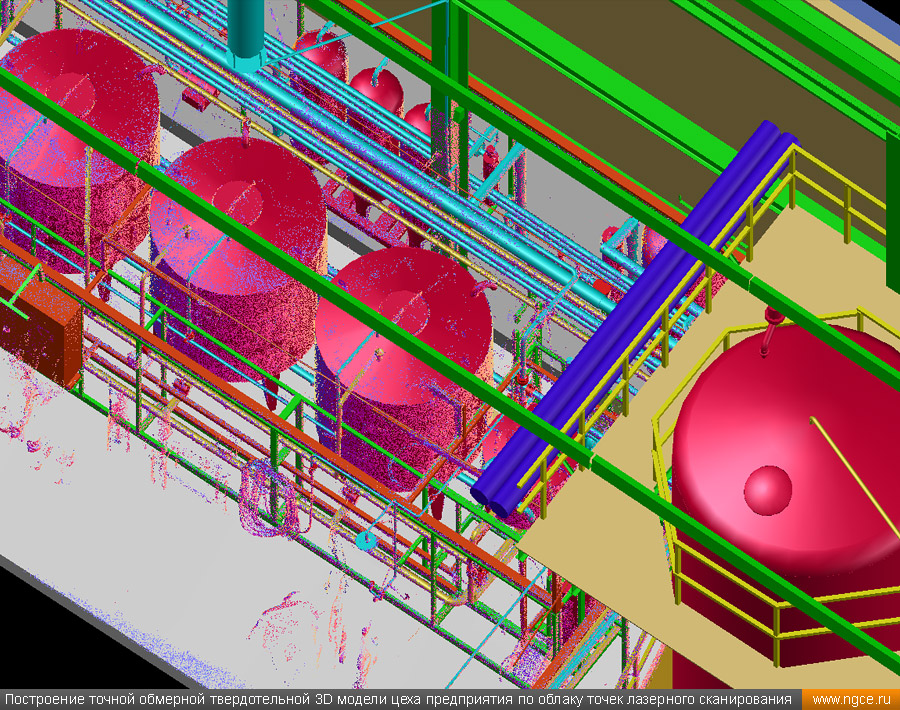

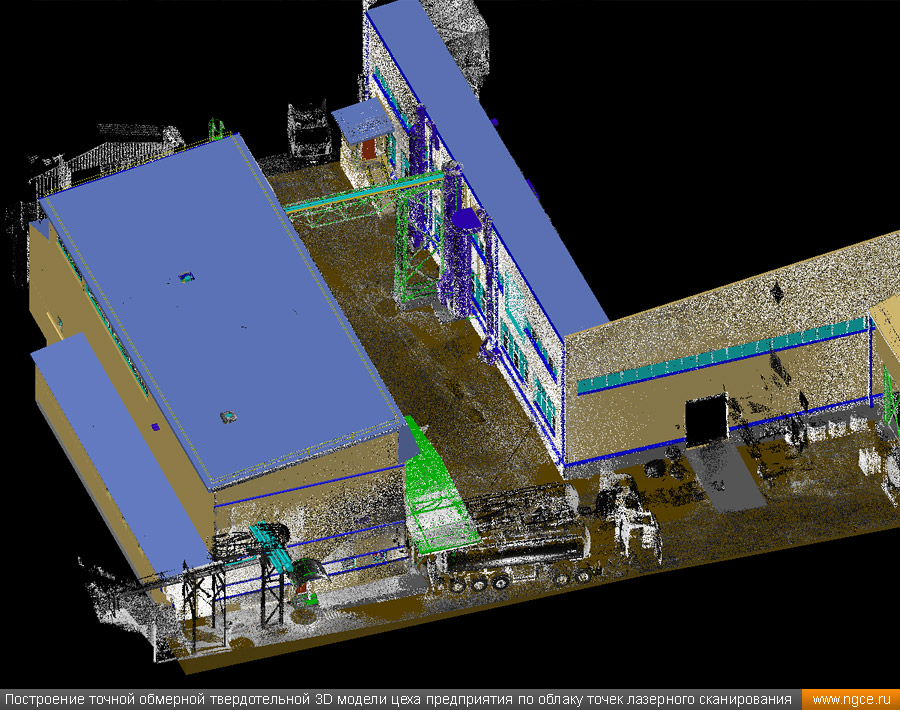

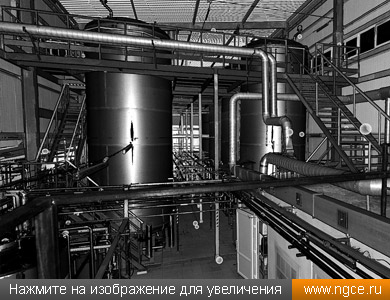

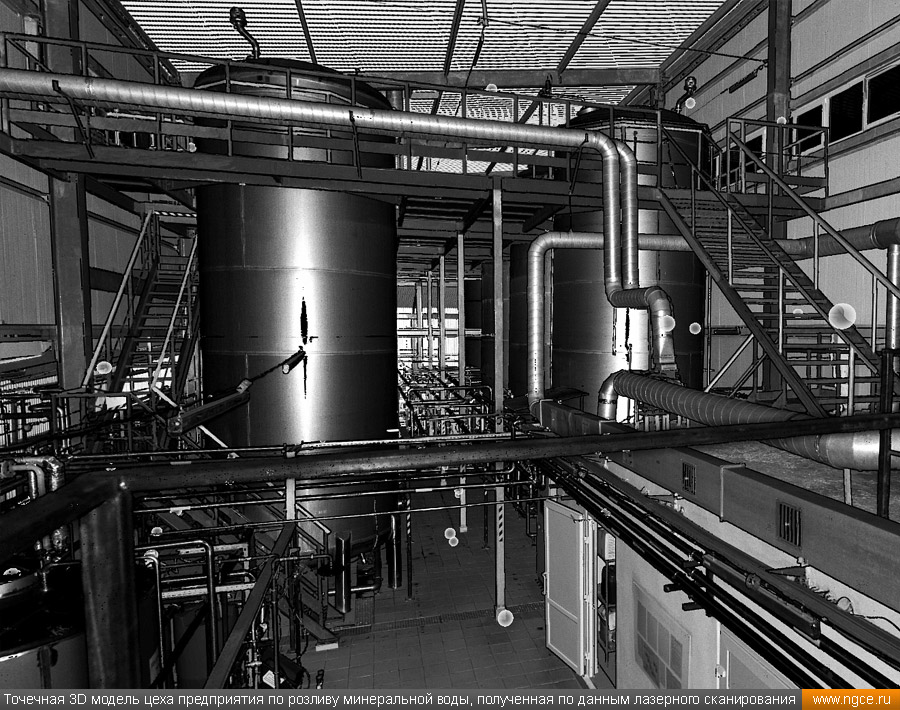

На камеральном этапе работ по проекту была проведена сшивка облаков точек лазерного сканирования и их очистка от посторонних шумов и лишних объектов. Далее наши специалисты приступили к построению точной и подробной обмерной 3D модели цеха со всем технологическим оборудованием, инженерными коммуникациями и строительными конструкциями в программном комплексе AutoCAD.

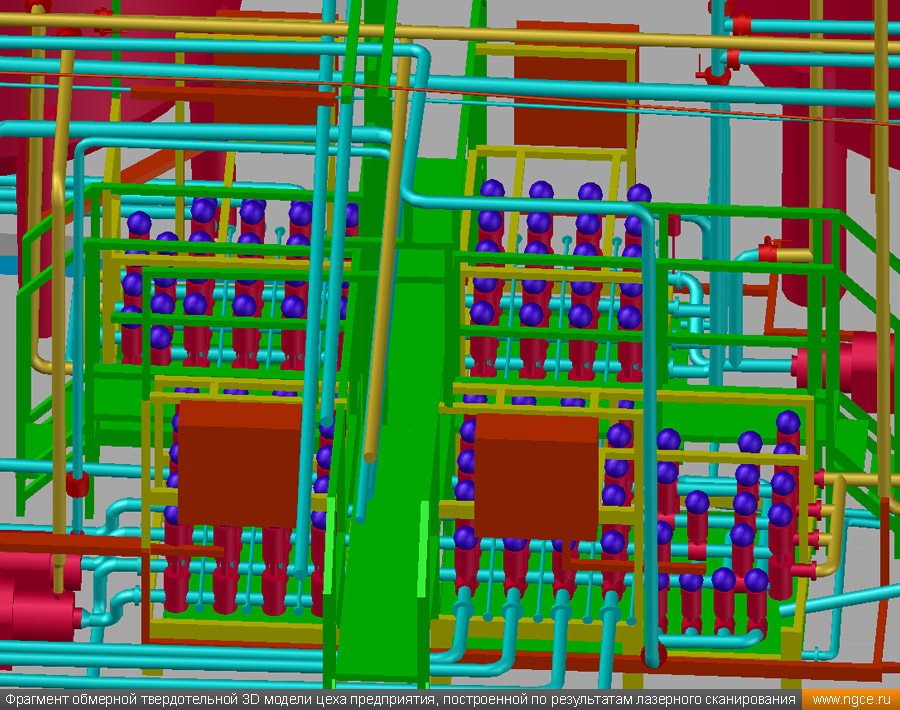

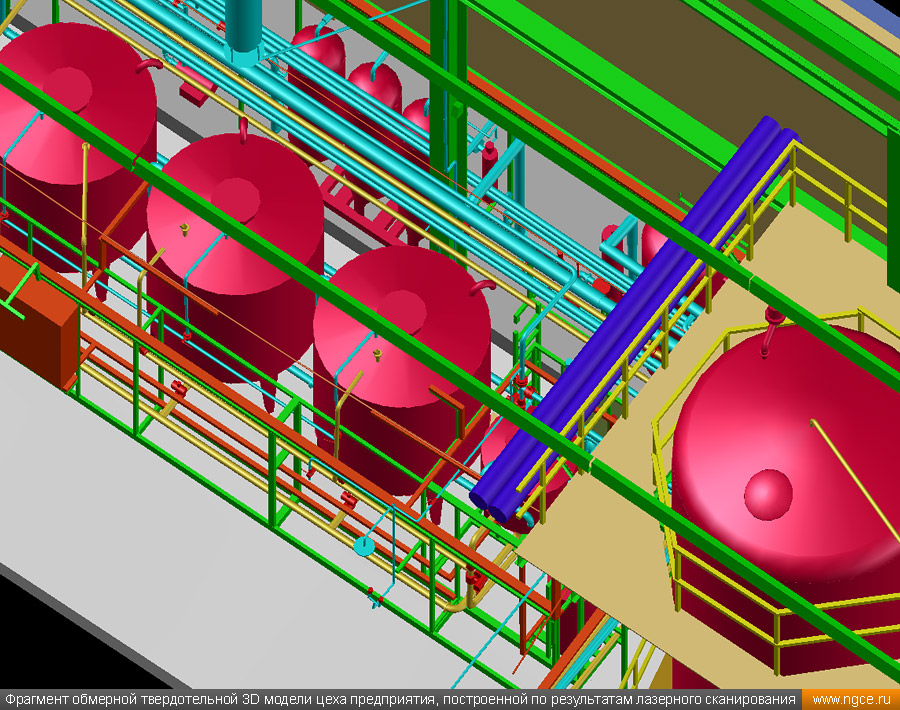

В процессе построения детальной твердотельной 3D модели цеха нашими специалистами были отмоделированы все отсканированные на полевом этапе работ объекты:
— строительные конструкции, включая площадки обслуживания;
— инженерные коммуникации: трубопроводы, вентиляция, кабельные лотки;

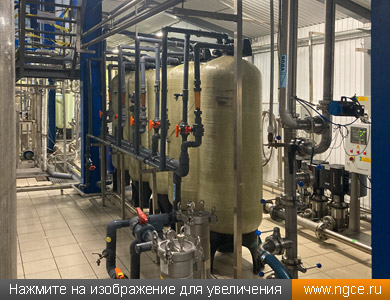

— технологическое оборудование: резервуары, насосы, фильтры, датчики.

По причине очень большого количества объектов, подлежащих моделированию, а также их крайне высокой плотности размещения внутри цеха, создание обмерной цифровой 3D модели цеха производилось в течение 18 дней.

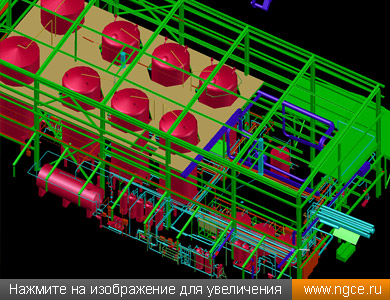

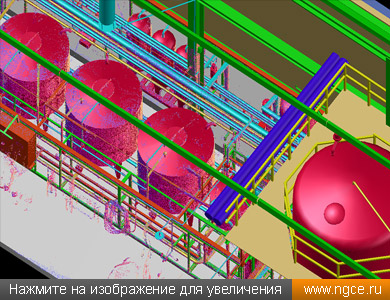

Исполнительная 3D модель цеха, созданная по данным лазерного сканирования

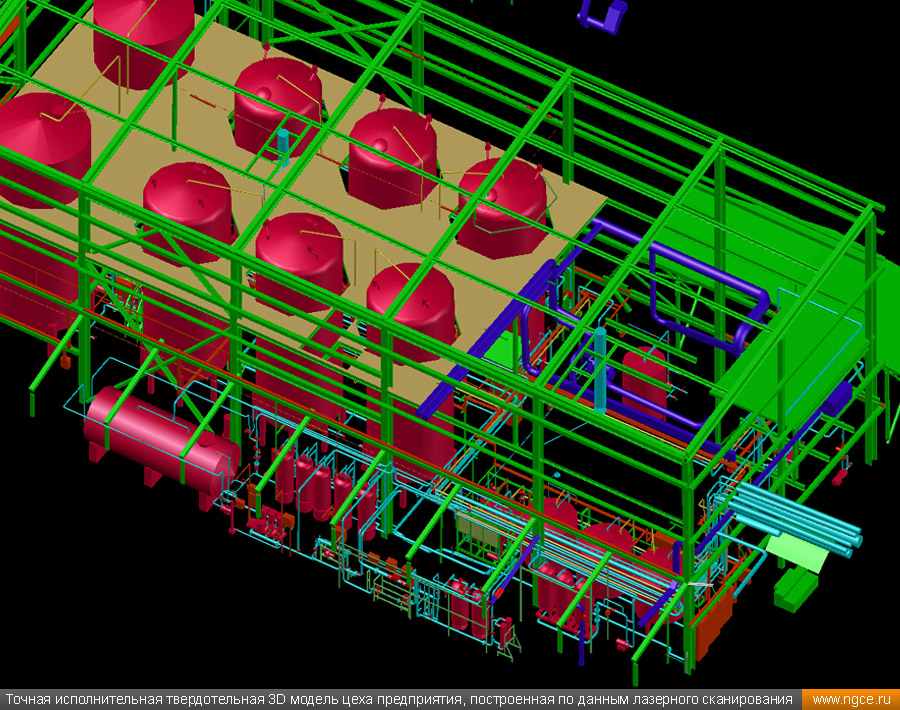

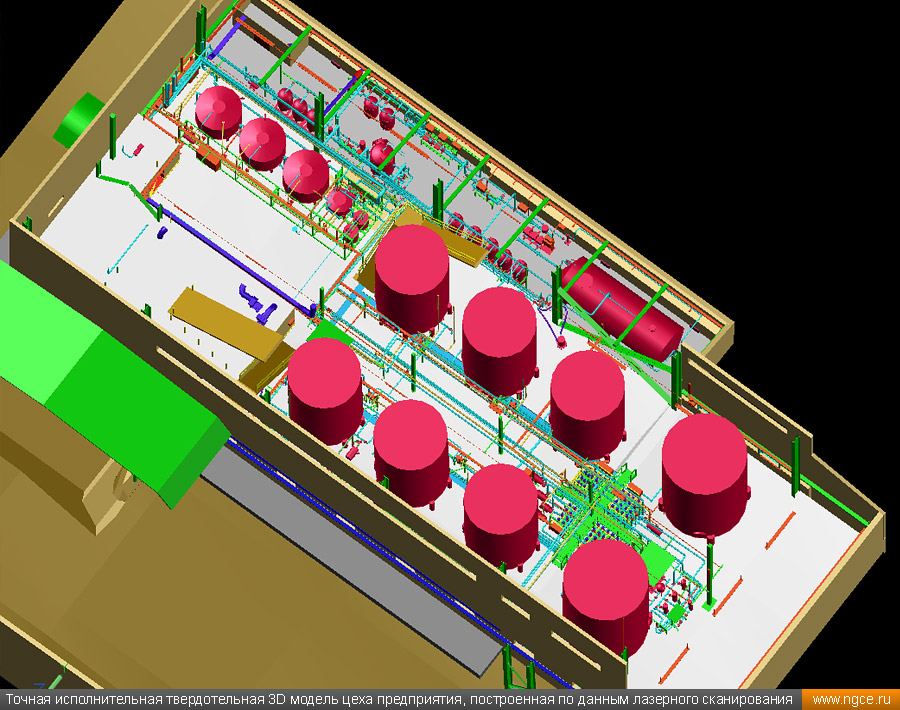

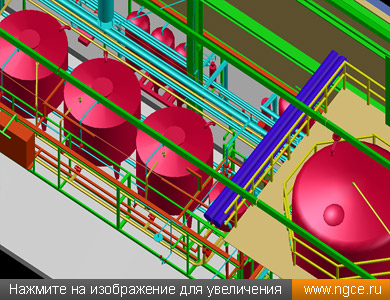

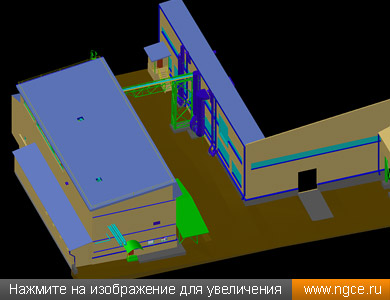

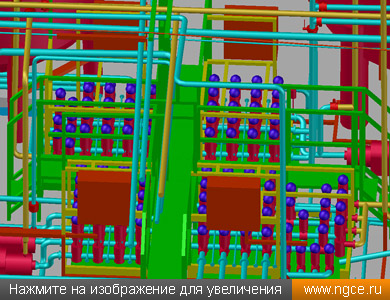

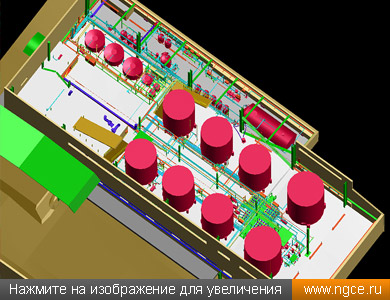

В результате всех выполненных работ по этому проекту нашими специалистами была получена точная и подробная обмерная 3D модель цеха предприятия со всем оборудованием, инженерными коммуникациями и строительными конструкциями в формате DWG (AutoCAD), суммарно содержащая более 7300 отмоделированных элементов.

Построенная по данным лазерного сканирования обмерная 3D модель цеха предприятия была передана Заказчику, который остался крайне доволен качеством, детальностью и точностью полученных результатов.
