Лазерное сканирование и 3D моделирование Центра исламской цивилизации

Специалисты инженерной компании «НГКИ» оперативно выполнили интересный проект по 3D обмерам и построению точной трёхмерной цифровой модели здания Центра исламской цивилизации, расположенного в историческом центре города Ташкент в Республике Узбекистан. Обмерные работы на объекте были осуществлены нами методом лазерного сканирования с помощью 3D системы Leica RTC360 для целей 3D мэппинга и художественной подсветки.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками. Для подготовки 3D маски требуется точная и актуальная трёхмерная модель объекта с учётом его состояния и с чётким отображением различных элементов. Такую модель можно получить в результате проведения обмеров всего объекта методом лазерного сканирования.

Коротко о Центре исламской цивилизации в Ташкенте

Центр исламской цивилизации в городе Ташкенте является крупнейшим культурным, научным и просветительским комплексом Узбекистана и одним из наиболее масштабных подобных проектов всего среднеазиатского региона. Центр исламской цивилизации представляет собой объединение музея, исследовательского института, библиотек, научных лабораторий, центров традиционных ремёсел, образовательных подразделений, а также международных партнёрских структур.

В Узбекистане считают, что Центр исламской цивилизации должен стать не только хранителем истории, но и крайне важным интеллектуальным пространством, соединяющим прошлое, настоящее и будущее, определяющим ключевые направления развития всей страны. Центр исламской цивилизации называют мостом между Золотым Веком и Новым Узбекистаном. Он призван соединить богатое духовное и научное наследие с современными устремлениями страны, здесь прошлое должно вдохновлять будущее, создавая пространство знаний и прогресса.

Деятельность Центра направлена на всестороннее изучение истории Узбекистана с самых древнейших времён вплоть до современного периода с акцентом на заметный вклад региона в развитие мировой цивилизации как в сферах науки и культуры, так и духовного наследия. Особое внимание в Центре уделяется большому научному наследию узбекских учёных, исследованию их трудов, а также современным академическим разработкам и новым открытиям.

В разработке научной концепции участвовали сотни узбекских и зарубежных учёных, искусствоведов и религиозных деятелей. За годы подготовки к открытию в Центре собрана большая коллекция, ценность которой трудно выразить в цифрах. Здесь представлены археологические находки возрастом до 80 тысяч лет, редкие рукописи, произведения искусства и священные реликвии, многие из которых можно считать бесценными.

Обмерные работы здания Центра исламской цивилизации для целей 3D mapping

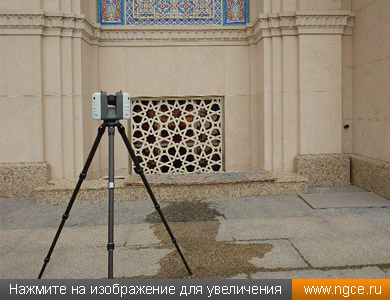

Обмерные работы здания Центра исламской цивилизации для целей 3D mapping в Ташкенте были произведены нами методом лазерного сканирования с помощью сканирующей 3D системы Leica RTC360.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

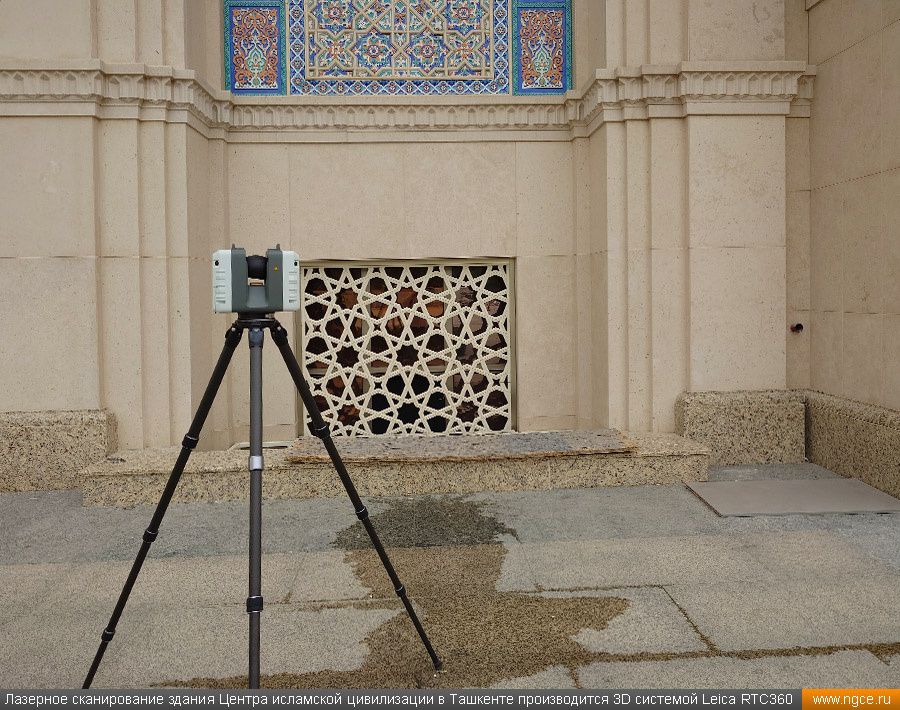

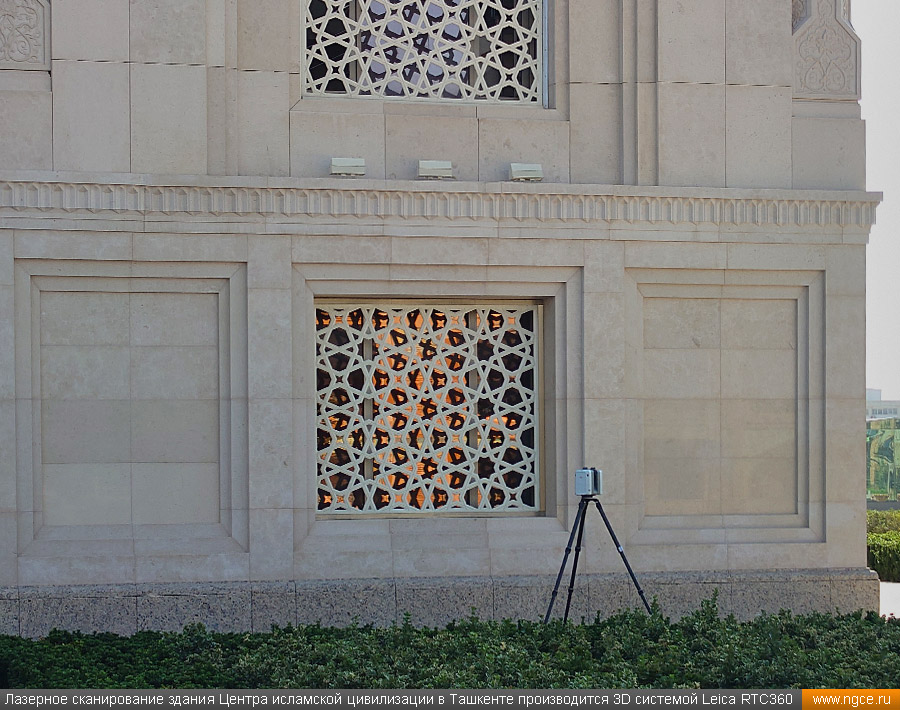

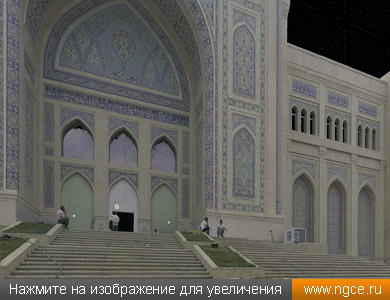

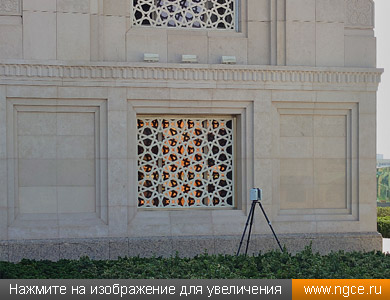

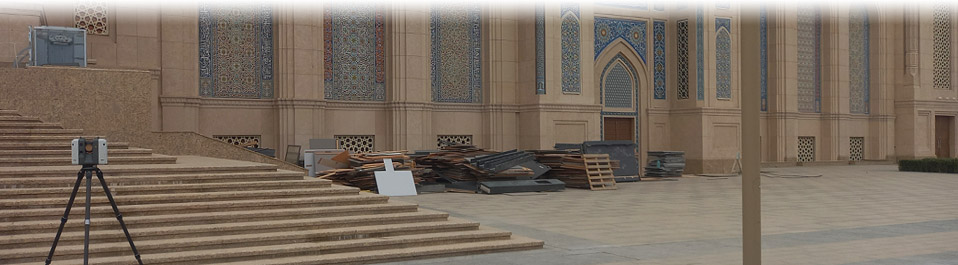

На полевом этапе работ по данному проекту нашими специалистами было выполнено лазерное сканирование здания Центра исламской цивилизации с высокой детальностью и большой плотностью облаков точек. Кроме того, обмеры были осуществлены в реальных цветах посредством использования встроенной фотокамеры сканера. Полевой этап работ занял всего два дня, за которые было сделано 140 качественных сканов.

После того, как полевой этап работ по этому проекту, на котором было проведено подробное лазерное сканирование фасадов огромного здания Центра исламской цивилизации, был максимально оперативно и успешно завершён, наши специалисты приступили к камеральному этапу работ, который стал намного более длительным и трудоёмким.

Построение обмерных 3D моделей здания Центра исламской цивилизации в Ташкенте

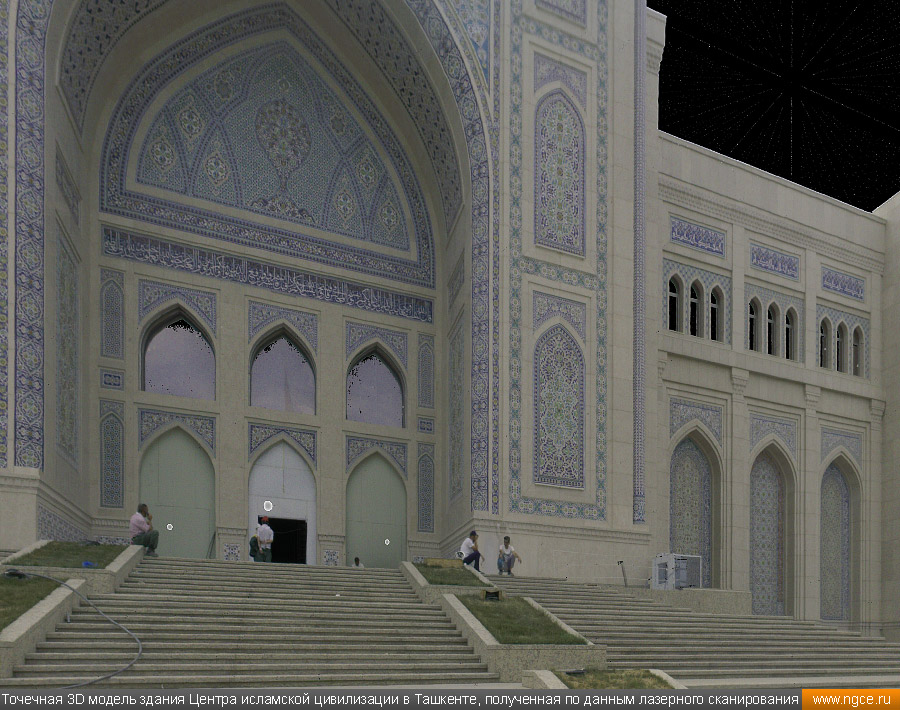

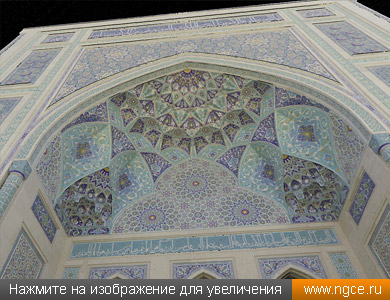

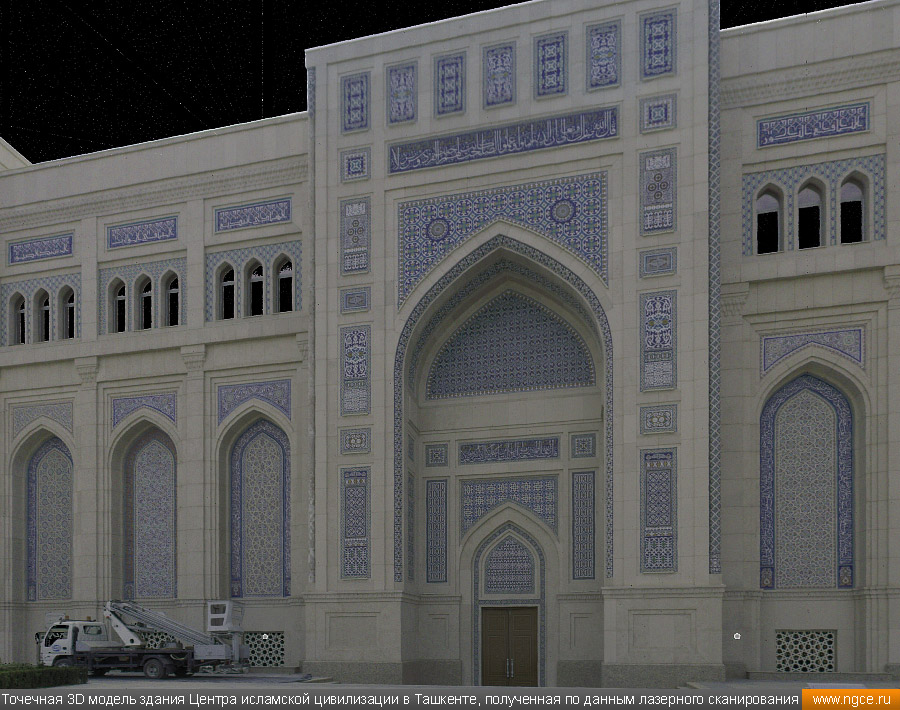

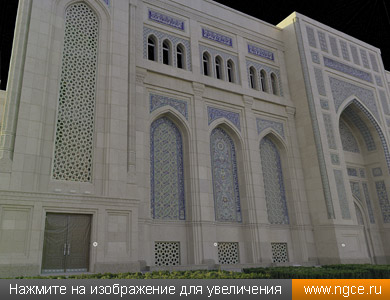

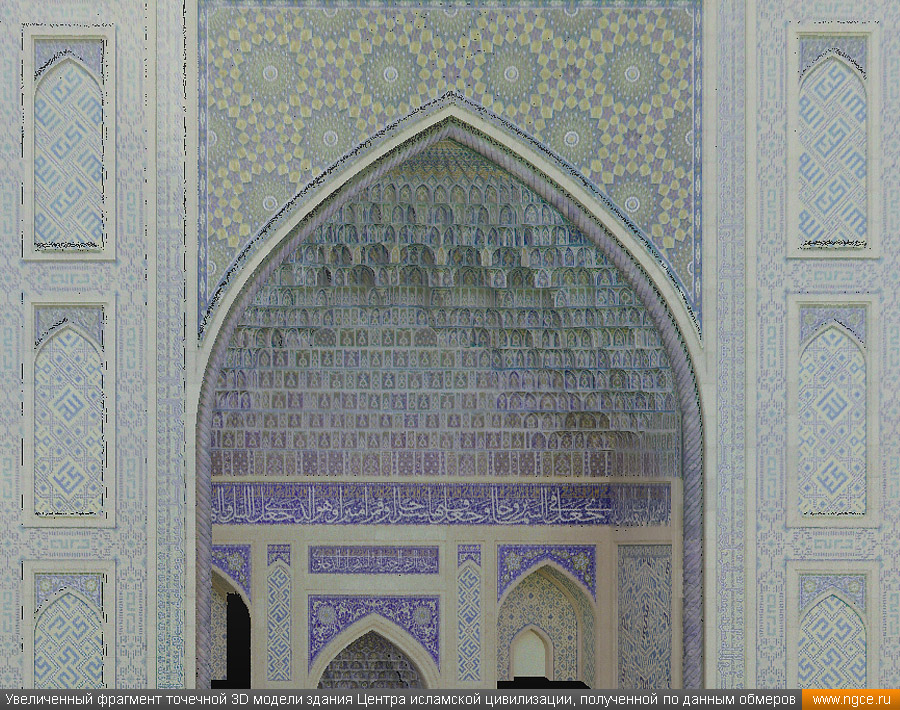

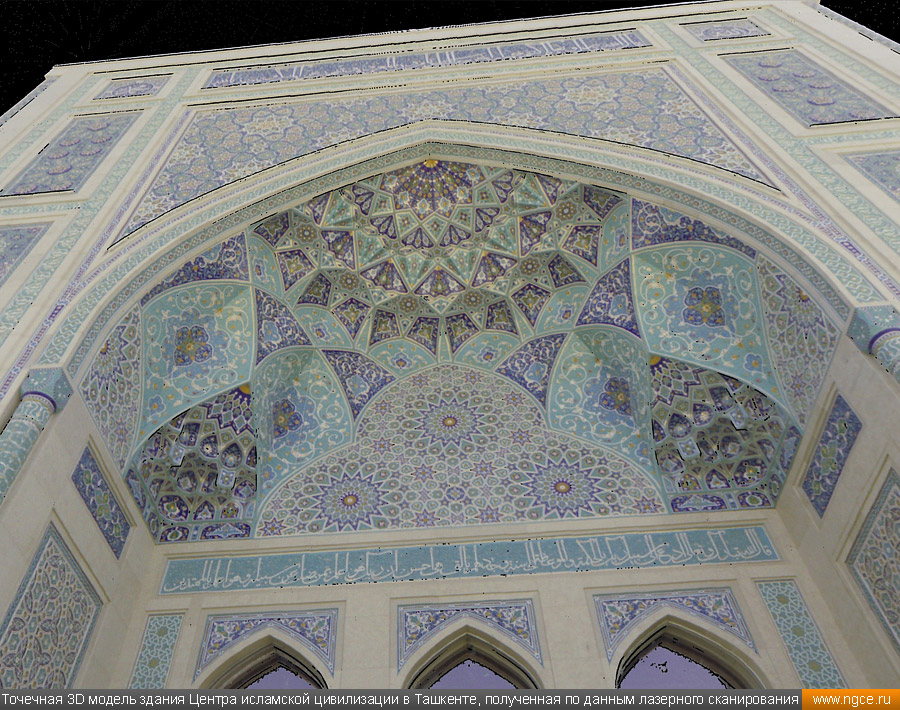

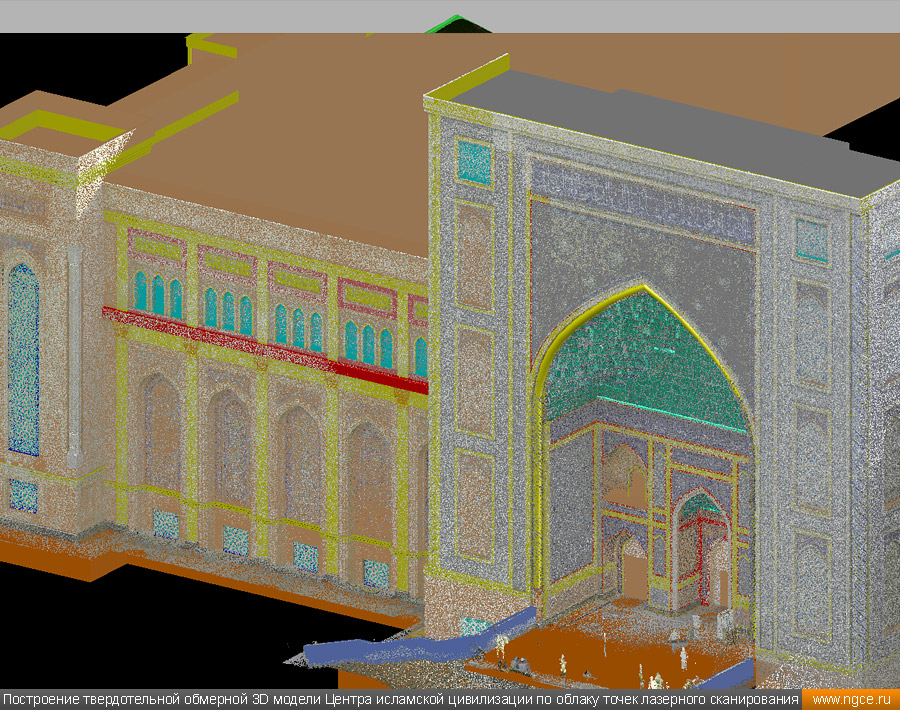

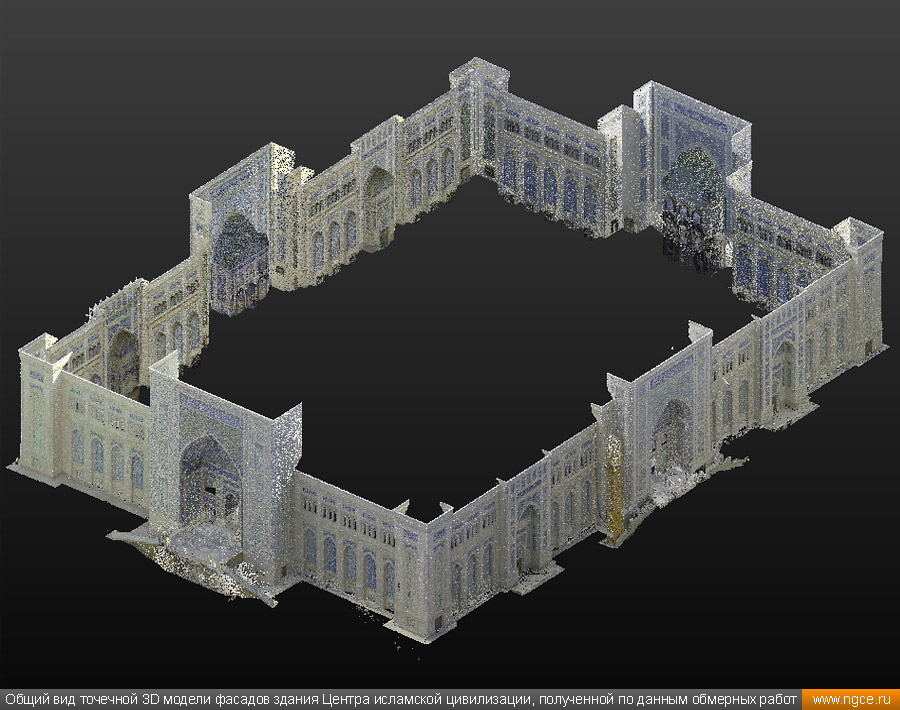

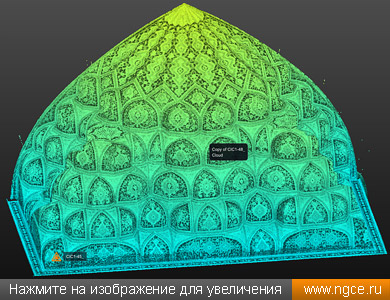

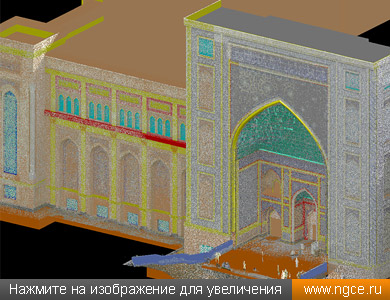

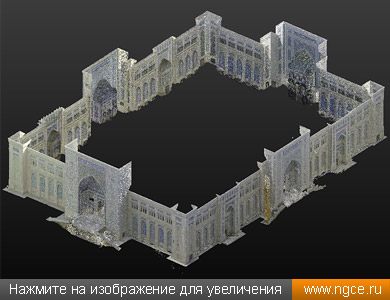

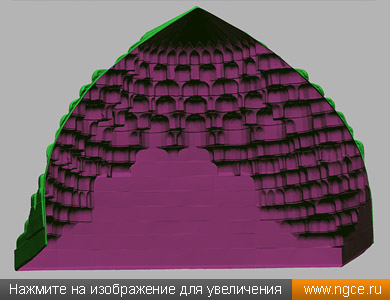

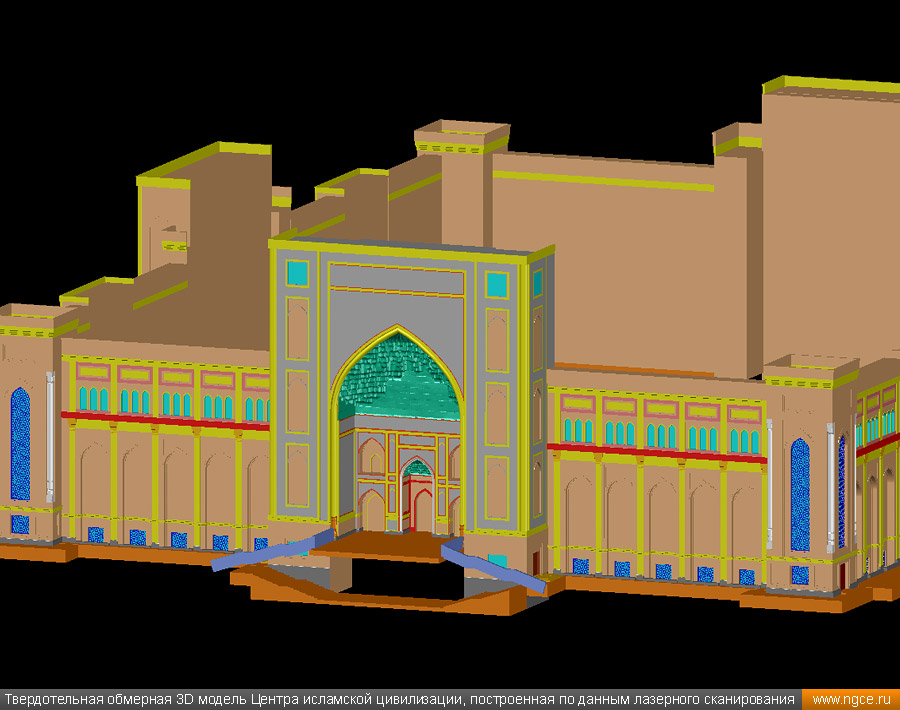

На камеральном этапе работ по проекту была произведена сшивка облаков точек лазерного сканирования и их очистка от посторонних шумов и лишних объектов. Далее наши специалисты приступили к построению точной и подробной твердотельной обмерной 3D модели фасадов здания Центра исламской цивилизации в программном обеспечении Autodesk AutoCAD и Geomagic Design X.

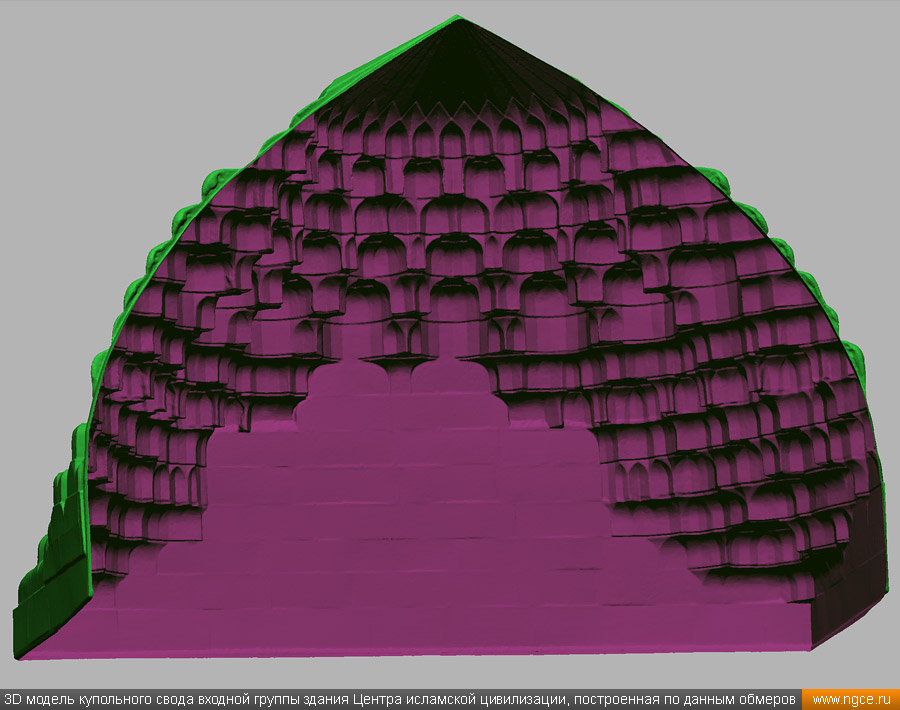

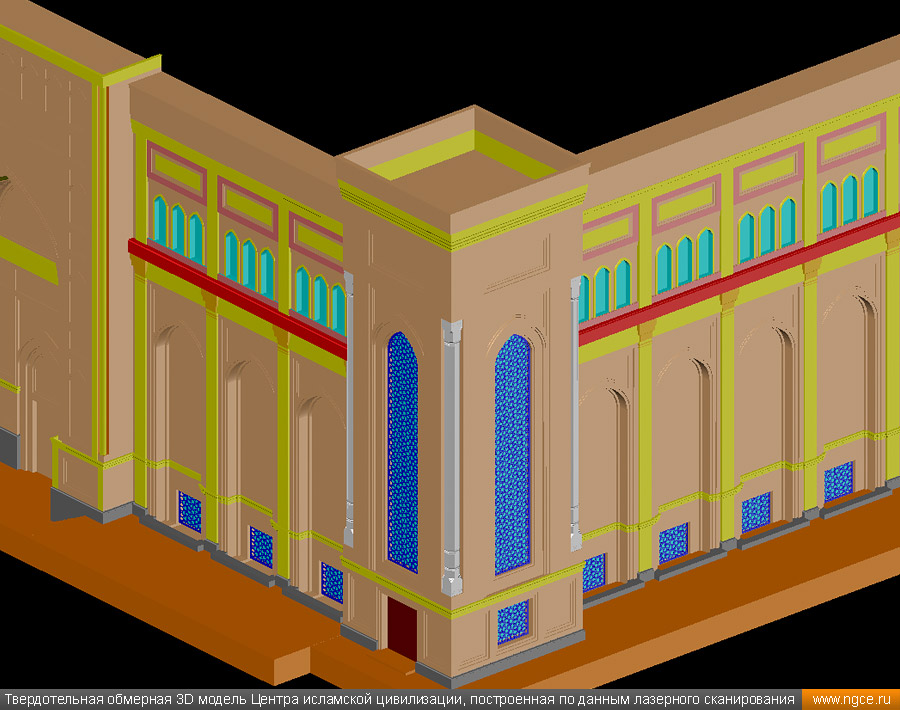

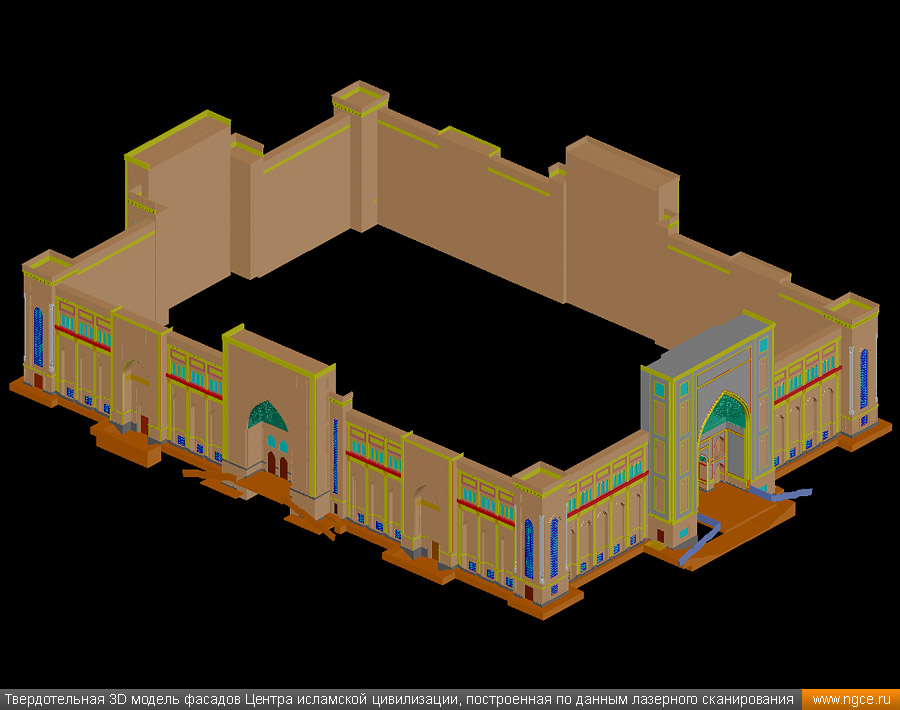

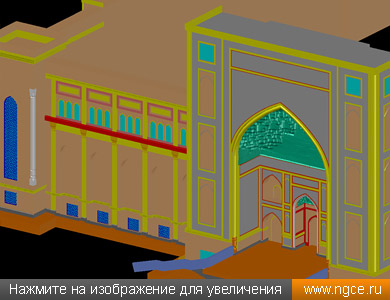

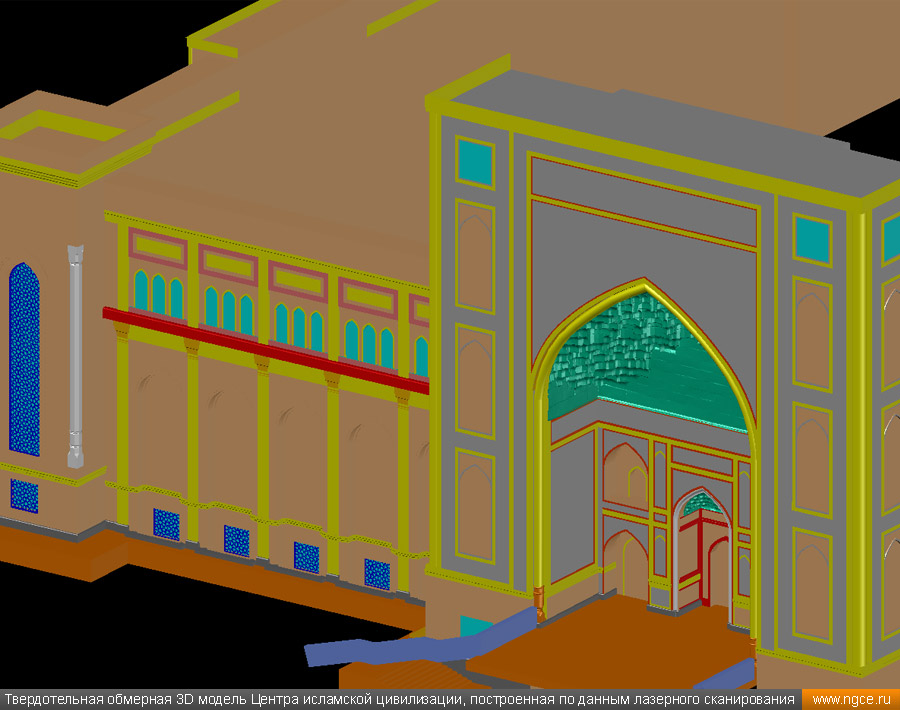

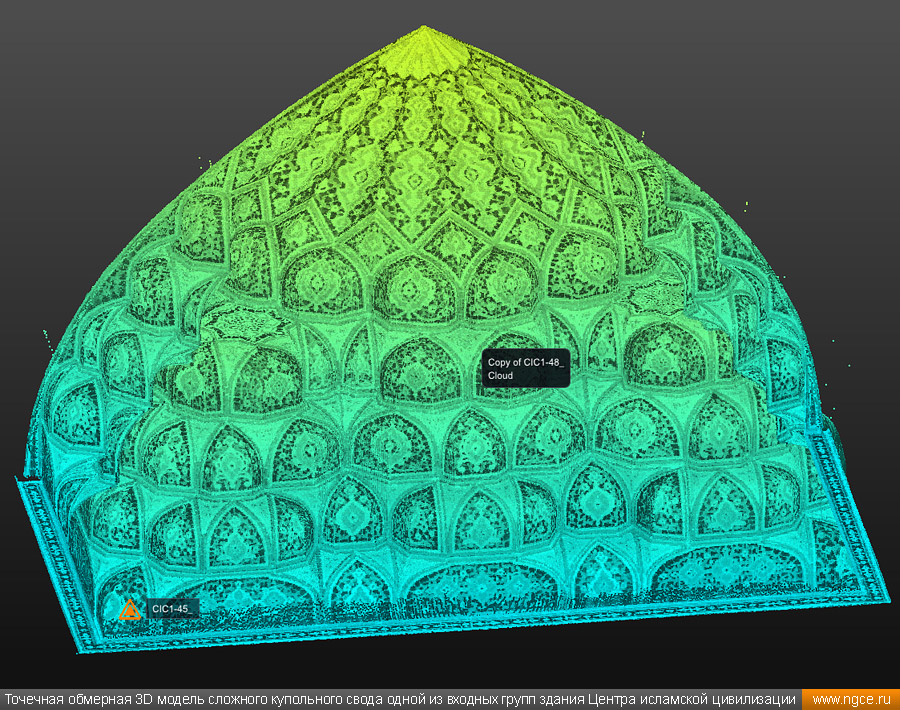

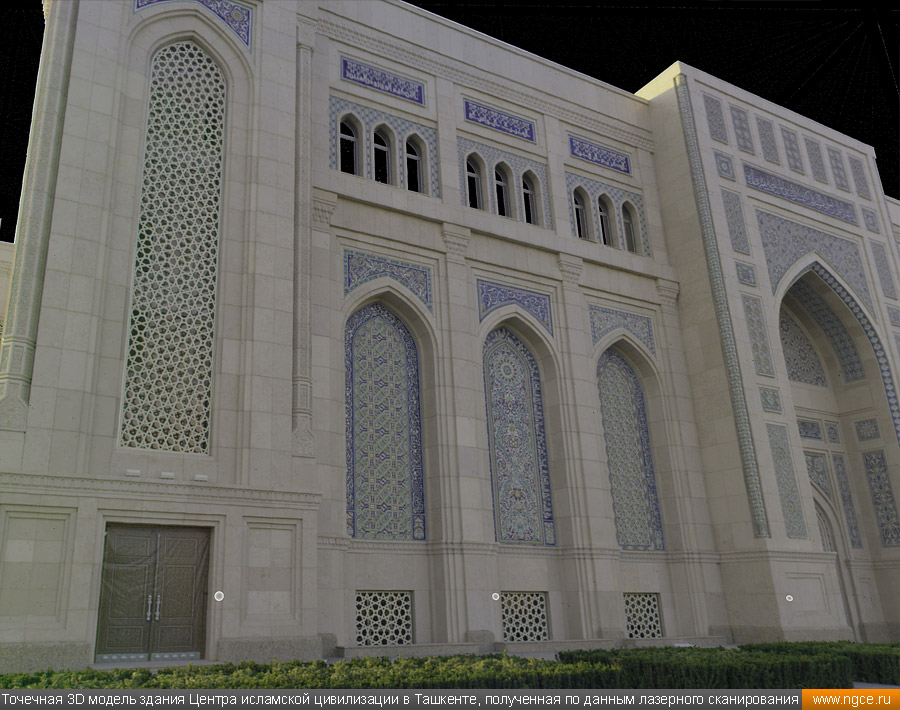

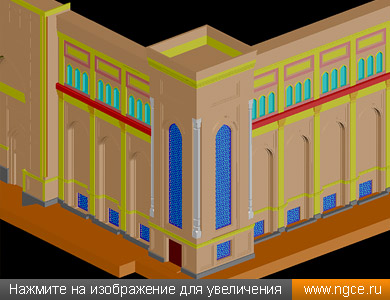

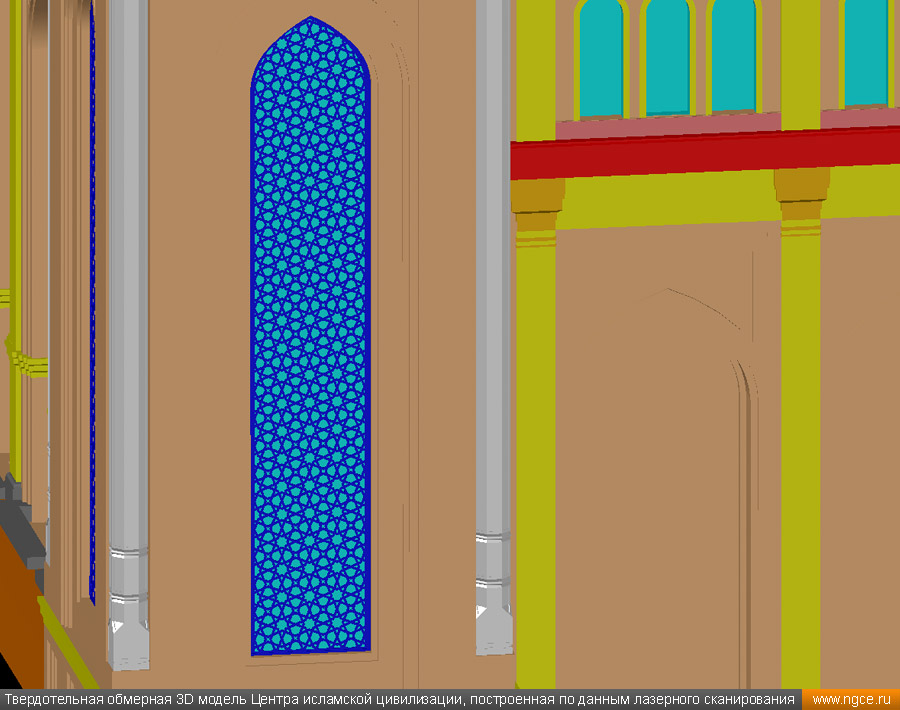

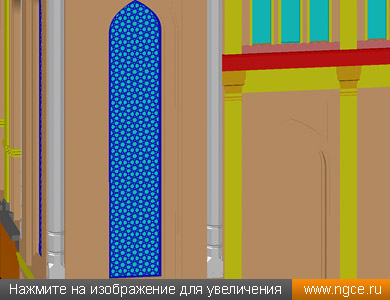

Суммарно весь камеральный этап работ по данному проекту занял чуть более месяца. В результате всего комплекса выполненных работ Заказчик получил от нас точную обмерную твердотельную 3D модель объекта в форматах DWG и FBX, которая позволяет создавать проекты по 3D мэппингу с высокой степенью детальности. На итоговой модели нашими специалистами были показаны абсолютно все конструктивные элементы здания, в том числе невероятно замысловатые традиционные восточные элементы декора, резные оконные и дверные проёмы, а также сложнейшие купольные своды входных групп. Именно такие точные обмерные высокодетальные 3D модели очень существенно облегчают разработку самых разнообразных проектов по 3D мэппингу.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:
