Лазерное сканирование нового бизнес-центра в Москве для BIM-проектирования

Специалисты инженерного предприятия «НГКИ» выполнили 3D обмеры нового административно-офисного здания в Центральном административном округе города Москвы. Обмерные работы на объекте были осуществлены нами методом лазерного сканирования при помощи 3D системы Leica RTC360 по заказу архитектурного бюро для целей подготовки проекта внутреннего обустройства и дизайна офисных интерьеров.

Лазерное сканирование офисных помещений нового бизнес-центра в Москве

Представители московского архитектурного бюро, которому была поручена разработка крупного проекта внутреннего обустройства и дизайна интерьеров офисных помещений в здании недавно построенного бизнес-центра, обратились к нам с просьбой произвести на данном объекте трёхмерное лазерное сканирование, а затем подготовить обмерные точечные 3D модели для дальнейшего построения по ним BIM-модели этого офисного здания и BIM-проектирования интерьеров.

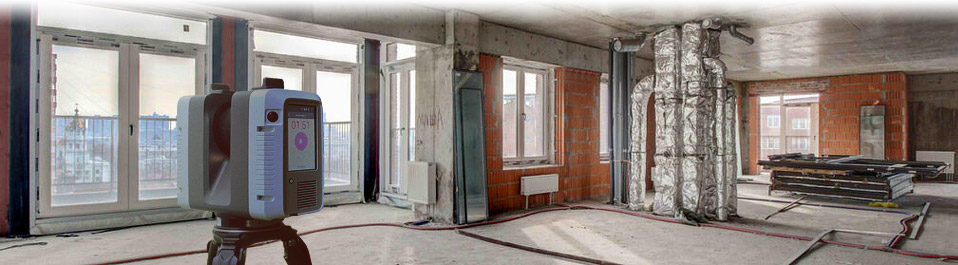

Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360, которая представляет собой компактный, лёгкий, но очень высокопроизводительный 3D лазерный сканер.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Общая площадь подлежащих обмерам офисных помещений составила 17000 квадратных метров. Полевой этап работ, на котором было проведено лазерное сканирование всех необходимых помещений, занял пять рабочих дней.

Обработка данных лазерного сканирования и подготовка обмерных 3D моделей

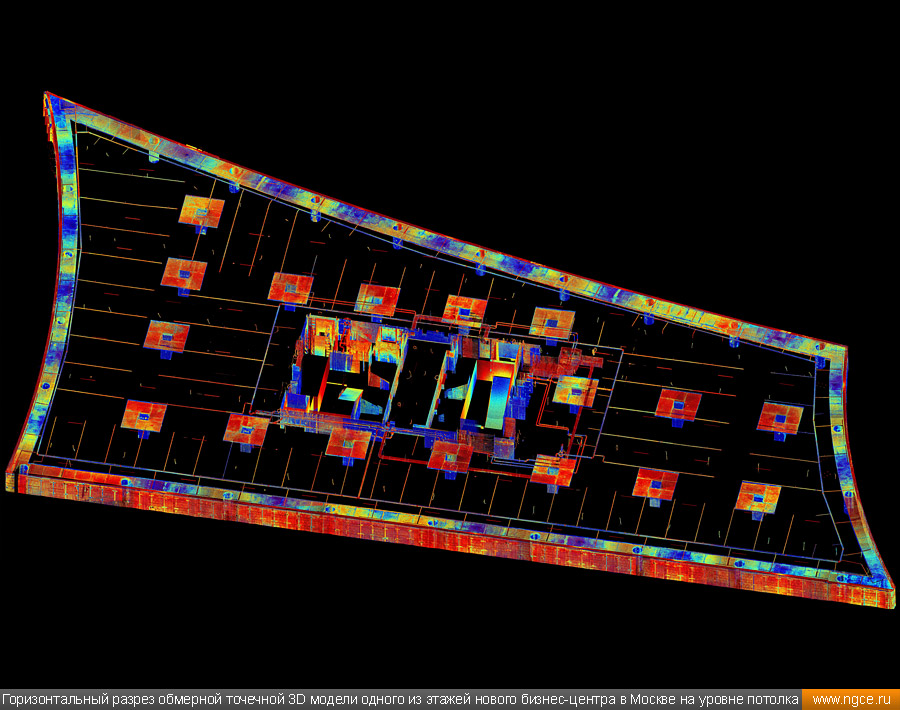

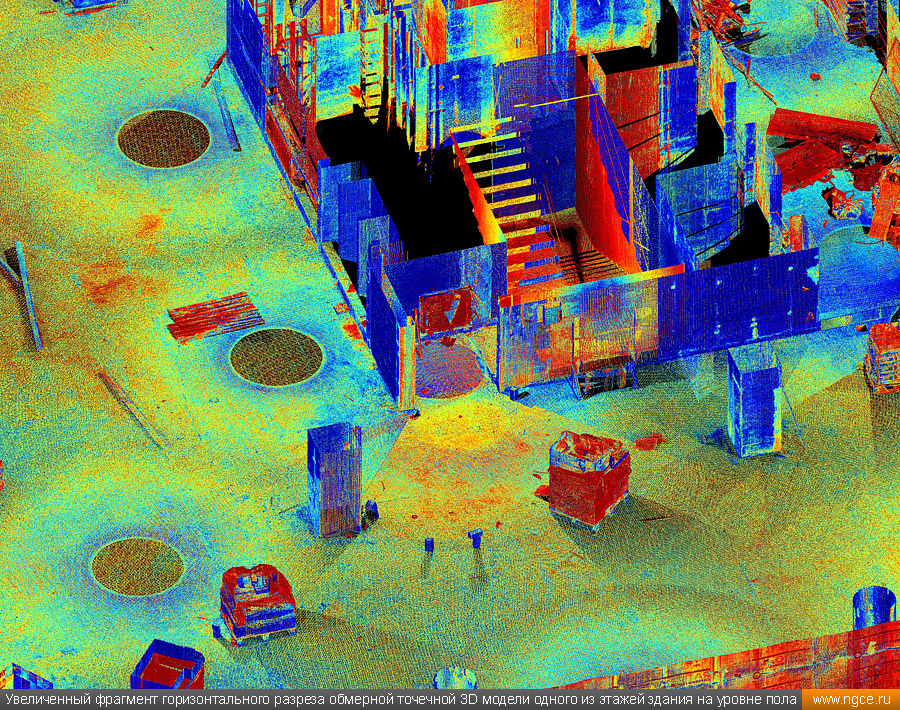

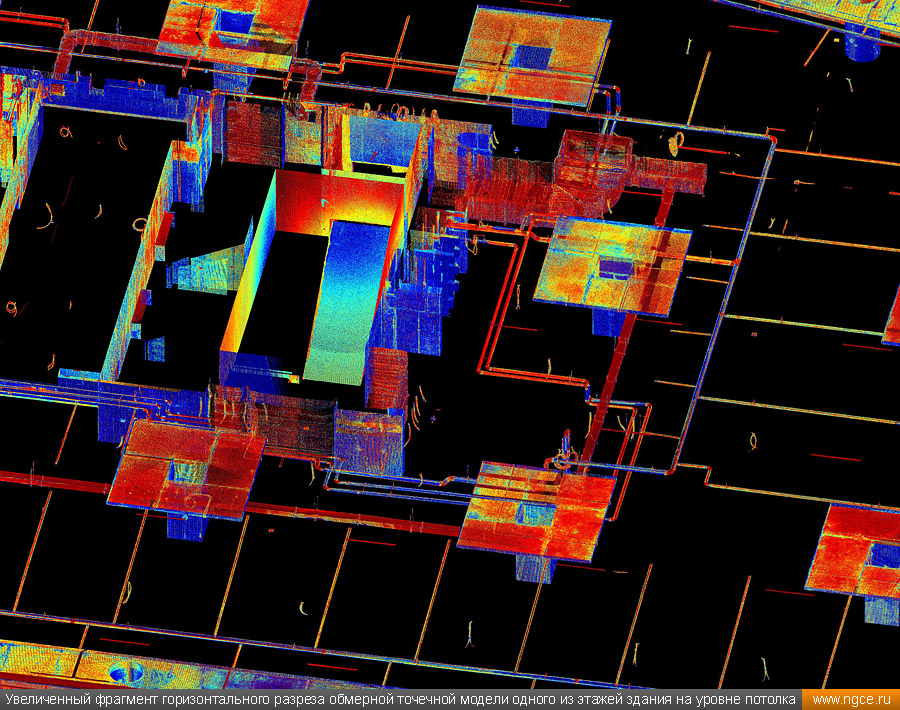

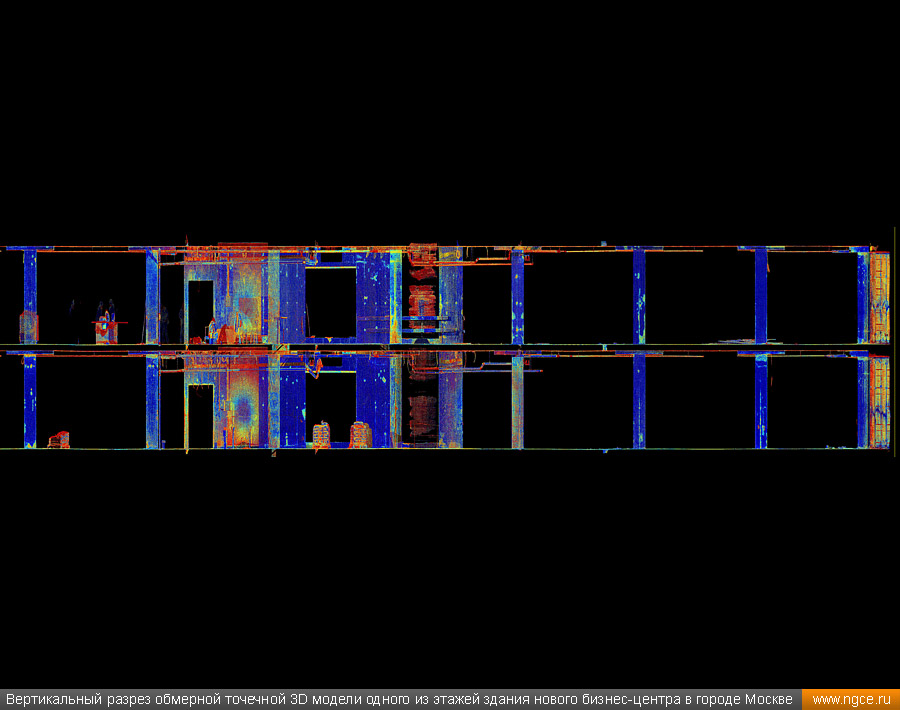

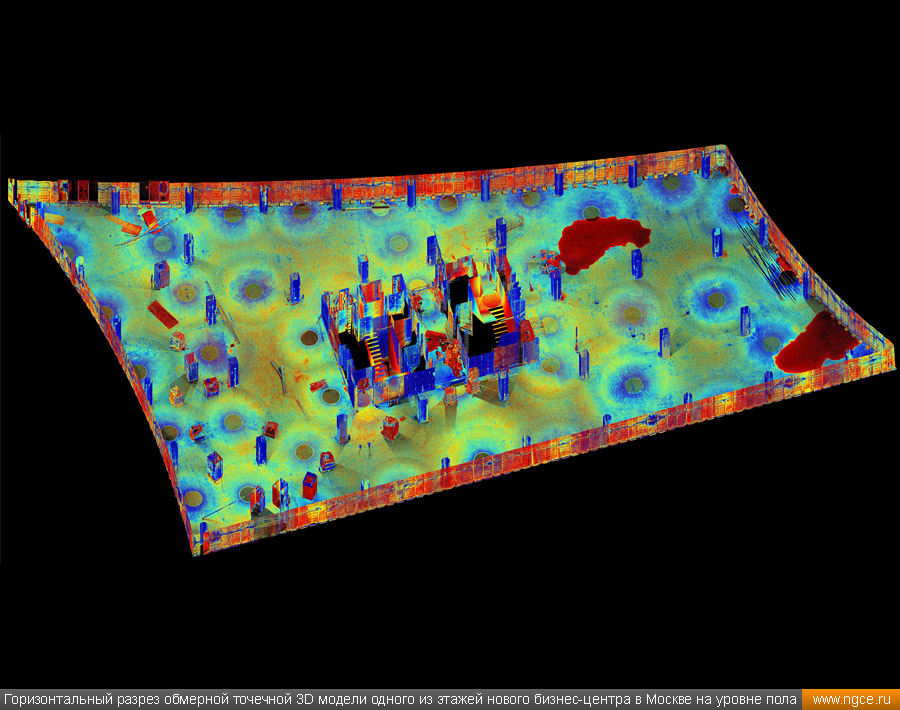

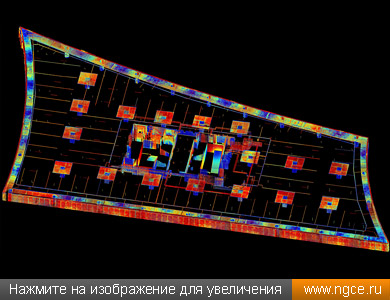

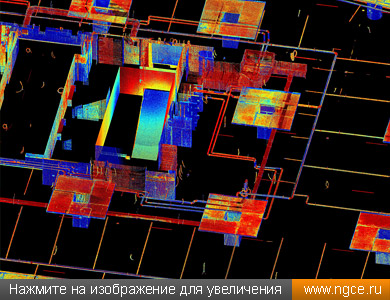

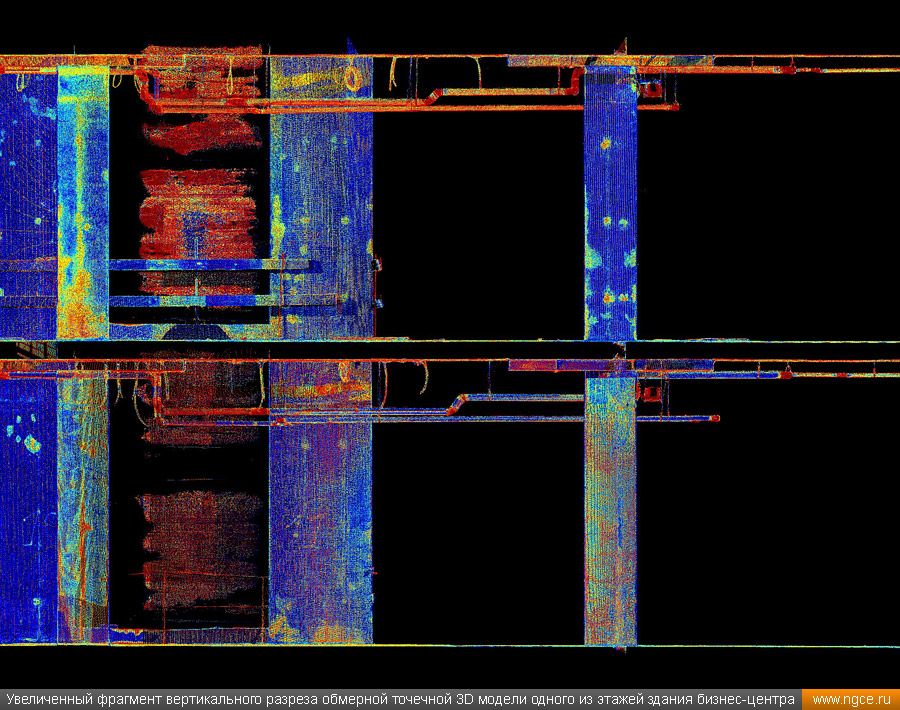

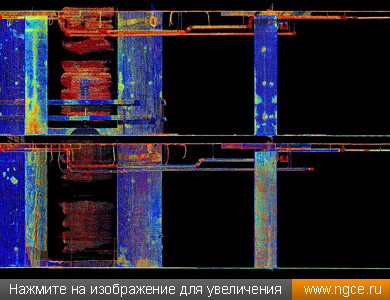

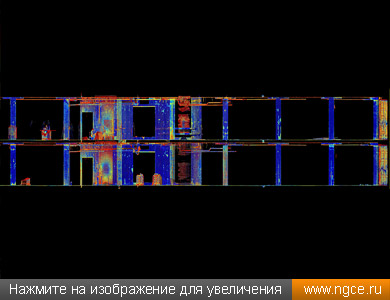

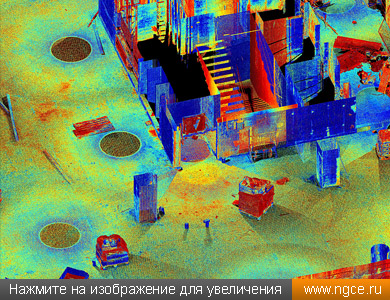

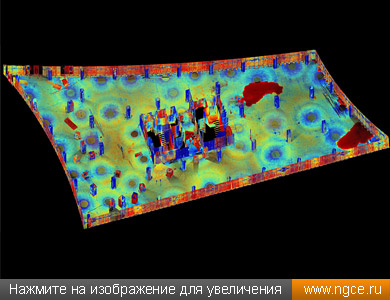

На камеральном этапе работ, на который нашими специалистами было затрачено ещё шесть дней, все полученные в результате обмеров сканы были тщательно очищены от всех посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта в стандартном формате RCP (Autodesk ReCaP) с возможностью просмотра 3D панорам с каждой станции лазерного сканирования.

Заказчику были переданы сшитые и очищенные цифровые точечные 3D модели помещений бизнес-центра, которые сразу же поступили в работу к специалистам Заказчика для создания BIM-моделей и проектирования дизайна офисных интерьеров.

Заказчик остался очень доволен отличным качеством и высокой точностью полученных отчётных материалов, а также оперативностью выполнения работ нашими инженерами.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
