Выполненные проекты компании «НГКИ»
Лазерное сканирование и построение детальной исполнительной 3D модели моста через Дон в Ростовской области

Лазерное сканирование и построение точной и детальной исполнительной 3D модели моста через Дон в Ростовской области

Инженерная компания «НГКИ» выполнила интереснейший проект по обмерным работам методом лазерного сканирования и построению точной и детальной исполнительной 3D модели автомобильного моста через реку Дон в Ростовской области. Инженерные изыскания были проведены нами для целей мониторинга текущего состояния и обслуживания моста. Кроме этого, одной из задач была подготовка основы для создания системы мониторинга мостовых конструкций.
Виды деятельности: инженерные изыскания на объектах промышленности, энергетики и инфраструктуры,



построение точных 3D моделей зданий и сооружений по данным лазерного сканирования.
Цели проекта: построение точной исполнительной модели моста через реку Дон для целей мониторинга его текущего состояния и обслуживания;
подготовка основы для создания системы мониторинга мостовых конструкций.
Результаты: детальная исполнительная 3D модель моста.
Продолжительность: полевой этап — 10 дней;
обработка, построение 3D модели — 30 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка, построение 3D модели — 2 сотрудника.
Объём работ: обмеры и моделирование моста длиной 580 метров.
Оборудование: лазерный сканер Leica ScanStation P40.

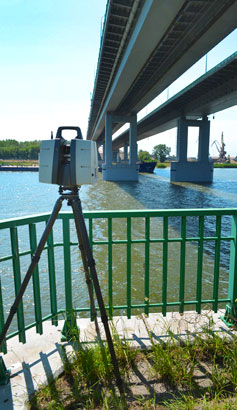

Пилотный проект предполагал выполнение точных обмеров моста и построение по данным съёмки его максимально детальной исполнительной 3D модели. Чтобы наиболее оптимальным образом осуществить съёмку всех мостовых конструкций, предполагалось произвести обмерные работы зимой со льда реки Дон, через которую и проложен мост. Однако по причине сложностей с оформлением разрешения на работы и затянувшимися согласованиями со службами безопасности обмерные работы на объекте начались только в июне. Выполнять лазерное сканирование части моста нашим специалистам пришлось с берега, поэтому рассчитывать на максимальную детальность съёмки его нижней части уже не приходилось.

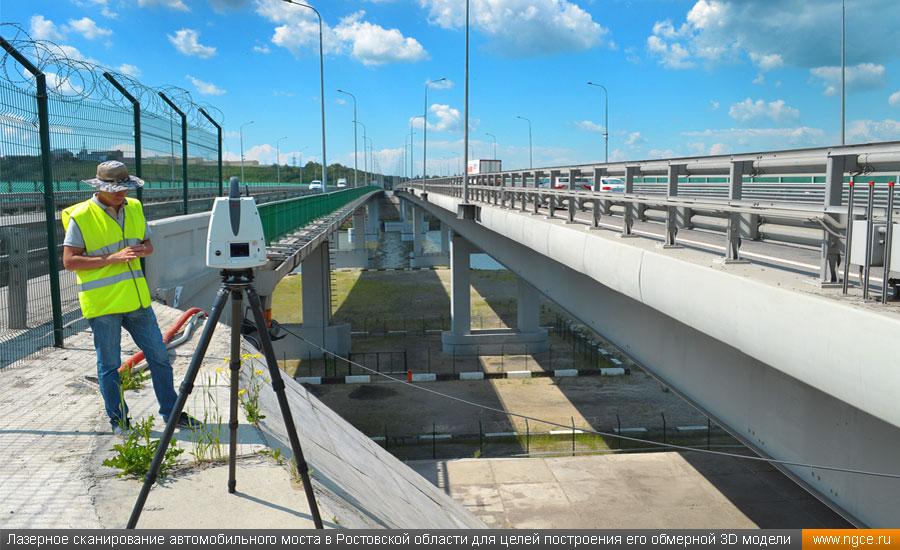

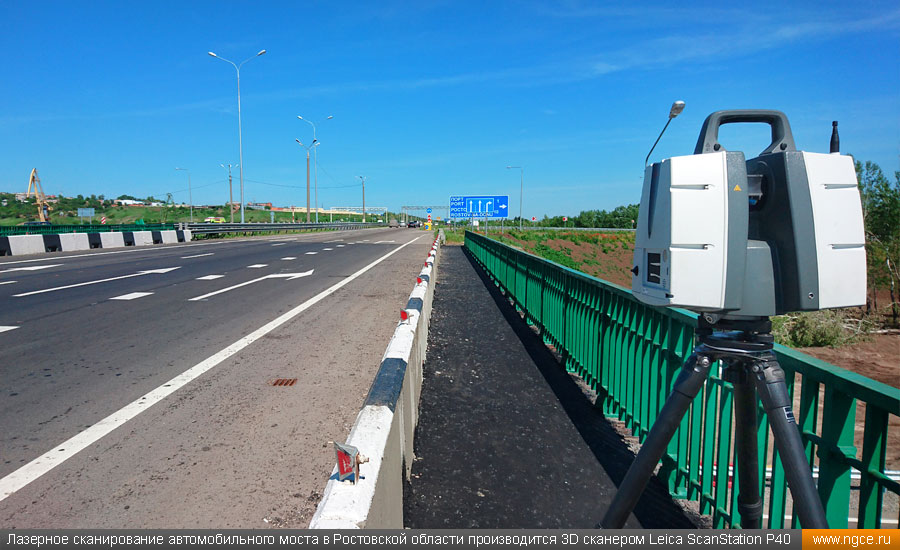

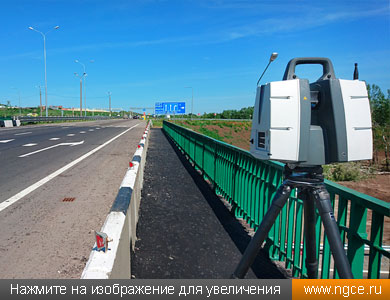

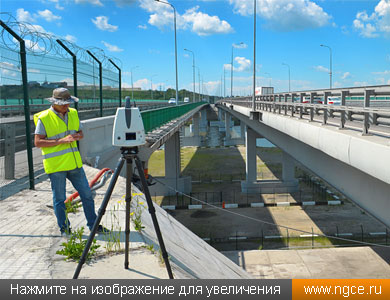

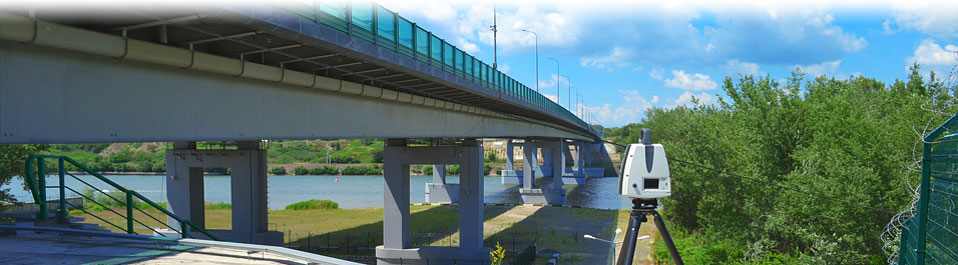

Лазерное сканирование автомобильного моста в Ростовской области для целей построения его обмерной 3D модели Лазерное сканирование автомобильного моста в Ростовской области производится 3D сканером Leica ScanStation P40

Геодезическая привязка и лазерное сканирование моста

Для обеспечения точной привязки к пунктам государственной геодезической сети нами было принято решение нанять местных геодезистов, хорошо знающих расположение геодезических реперов в районе моста. Для привязки к ГГС нами было установлено 8 временных реперов и 37 геодезических марок.

Необходимо упомянуть тот факт, что во время проведения обмерных работ мост оставался действующим, и движение автомобильного транспорта по нему не прекращалось ни на минуту. Постоянное передвижение потоков автомобилей создавало довольно серьёзные вибрации моста, и выполнять съёмку было крайне неудобно. Чтобы минимизировать вибрации, было решено производить лазерное 3D сканирование моста ночью, когда движение по нему было не таким интенсивным, как днём.

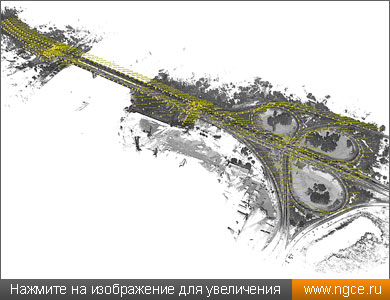

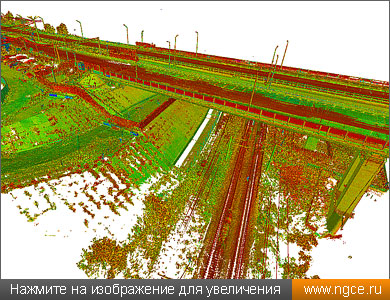

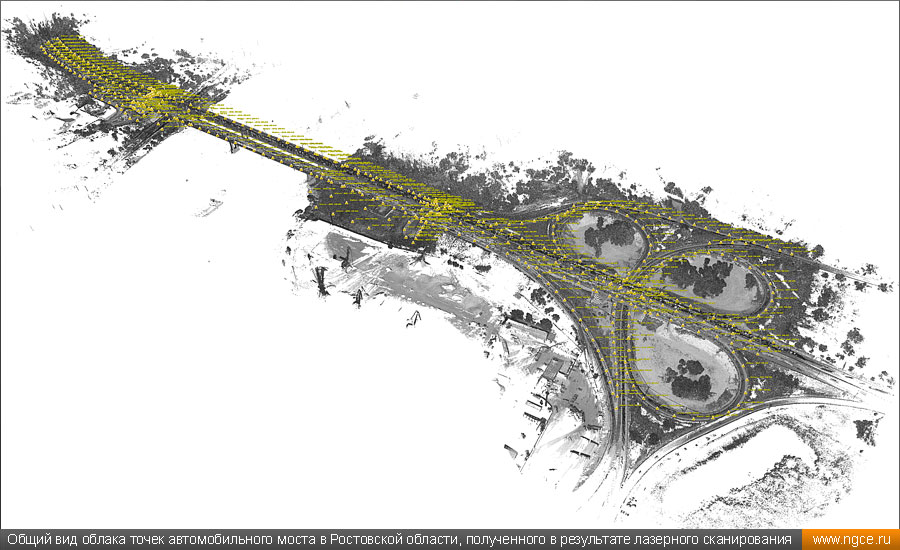

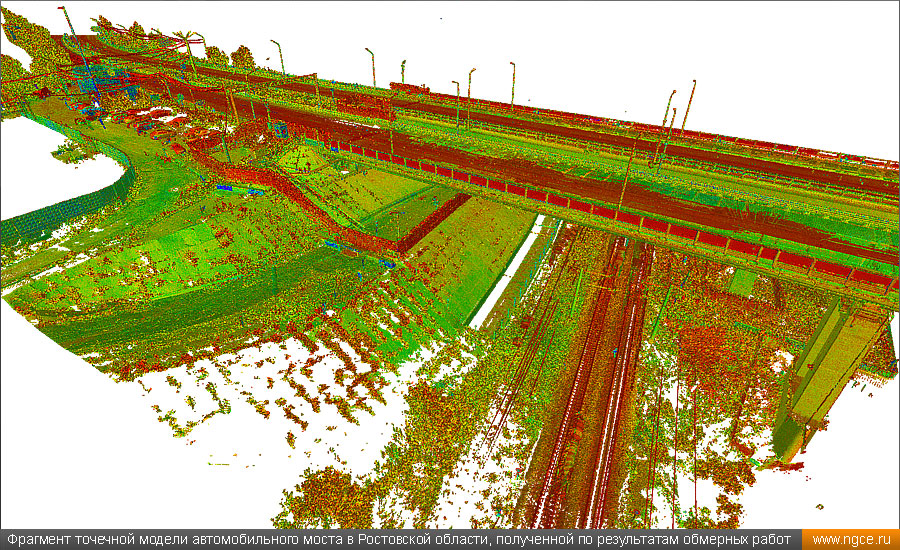

Общий вид облака точек автомобильного моста в Ростовской области, полученного в результате лазерного сканирования Фрагмент точечной модели автомобильного моста в Ростовской области, полученной по результатам обмерных работ

Общая длина моста составляет 580 метров, поэтому на обмерные работы самого моста и двух прилегающих к нему дорожных развязок бригадой из двух наших специалистов было затрачено семь ночей. Параллельно с 3D лазерным сканированием моста была также произведена его фотосъёмка с квадрокоптера для целей расцвечивания будущей модели в фотореалистичные цвета.

Построение исполнительной модели моста и создание основы для системы мониторинга

Обработка данных трёхмерного лазерного сканирования, сшивка полученных облаков точек и построение детальной исполнительной 3D модели моста в Ростовской области заняли месяц кропотливой работы. Когда готовая модель была передана Заказчику, он попытался разместить её в автоматизированной системе мониторинга, однако объём данных модели оказался настолько велик, что компьютеры не справлялись и просто зависали в попытке её загрузить и отобразить. После этого Заказчику стало понятно, что построенную точную обмерную 3D модель моста необходимо весьма существенно упростить, чем снова были озадачены наши специалисты.

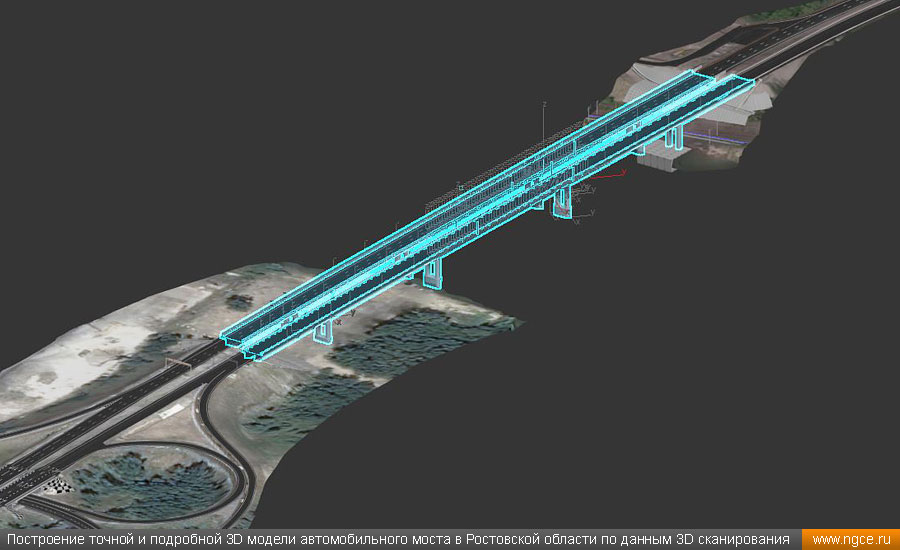

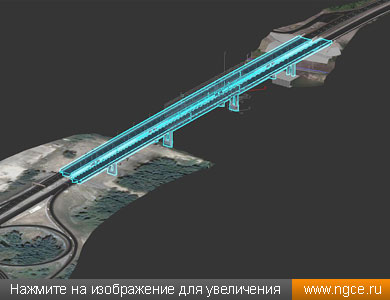

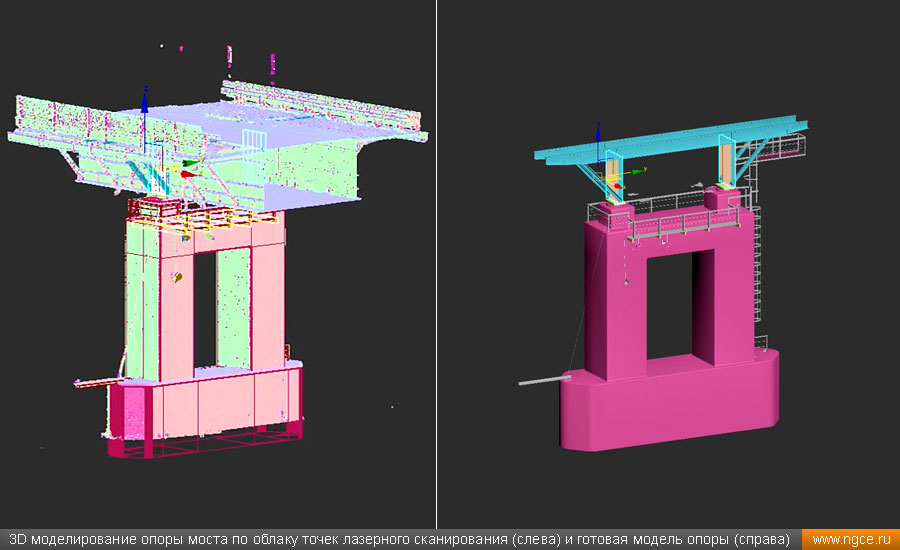

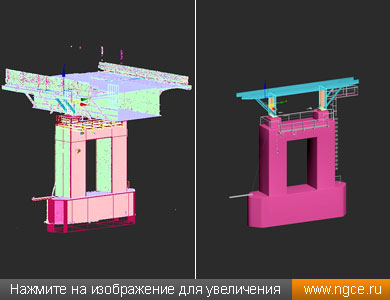

Построение точной и подробной 3D модели автомобильного моста в Ростовской области по данным 3D сканирования 3D моделирование опоры моста по облаку точек лазерного сканирования (слева) и готовая модель опоры (справа)

Этот проект получил своё дальнейшее продолжение, когда Заказчик обратился к нам снова с задачей подготовить данные для ввода в систему мониторинга и обслуживания моста. На 3D модели были выделены все основные зоны обслуживания: дорожное полотно, тротуары, металлоконструкции, дорожные знаки и прочие элементы. Нашими специалистами были подсчитаны фактические площади, а Заказчиком добавлены даты очередного обслуживания, а также периоды между циклами работ по обслуживанию мостовых сооружений и прилегающих развязок.

Видеоролик о лазерном сканировании и 3D моделировании моста

Предлагаем вам посмотреть короткий видеоролик, подготовленный нашими специалистами, о выполненной работе по лазерному сканированию, и созданию точной и подробной исполнительной 3D модели моста в Ростовской области. В ролике описываются все этапы работ по проекту, показаны точечная модель, полученная по результатам съёмки, сам процесс моделирования, а также облёт итоговой трёхмерной модели моста.

Специалисты инженерного предприятия «НГКИ» обладают многолетним опытом проведения инженерных изысканий на объектах промышленности, энергетики и транспортной инфраструктуры с применением технологии 3D лазерного сканирования, которая даёт возможность значительно снизить затраты на получение точной и актуальной обмерной информации об объекте съёмки. Эта технология позволяет в весьма сжатые сроки и при этом с высокой точностью и невероятной подробностью определить фактические размеры и реальное положение конструкций и оборудования. По полученным данным обмерных работ наши инженеры выполняют построение точных исполнительных 3D моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Более подробно ознакомиться с описанием всех видов производимых нами работ в данном сегменте рынка вы сможете на следующих страницах в разделе «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики и инфраструктуры»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».

Изображения:

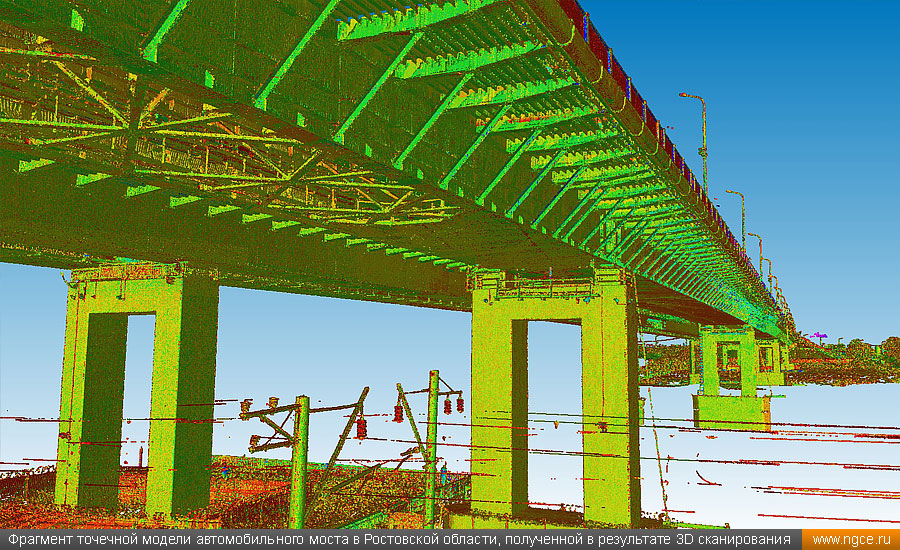

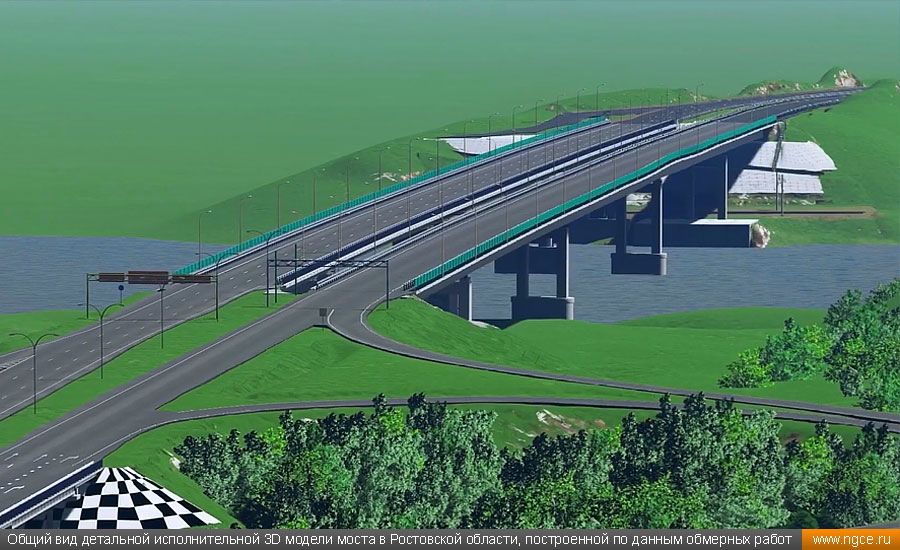

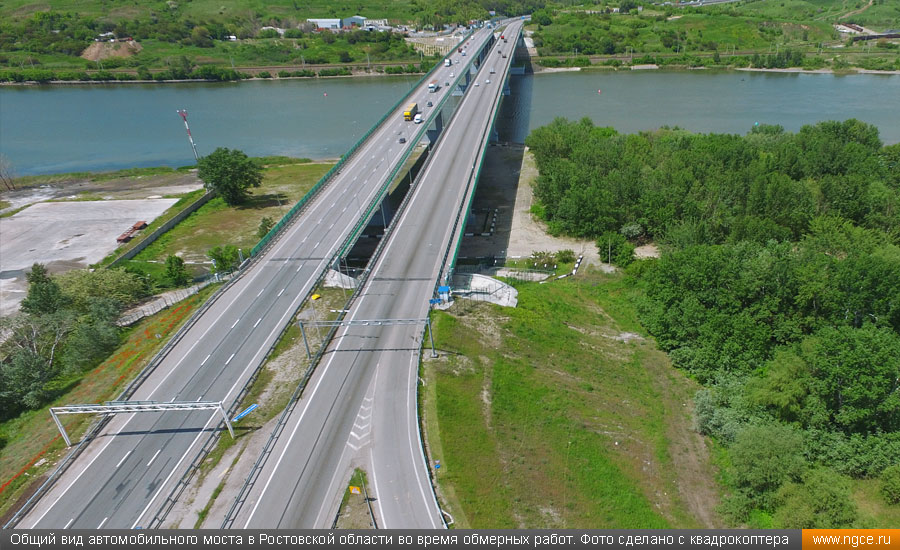

Общий вид автомобильного моста в Ростовской области во время обмерных работ. Фото сделано с квадрокоптера Фрагмент точечной модели автомобильного моста в Ростовской области, полученной в результате 3D сканирования Общий вид детальной исполнительной 3D модели моста в Ростовской области, построенной по данным обмерных работ
