Архитектурные обмеры методом 3D лазерного сканирования аварийного здания ДК железнодорожников в Вологде для целей реставрации

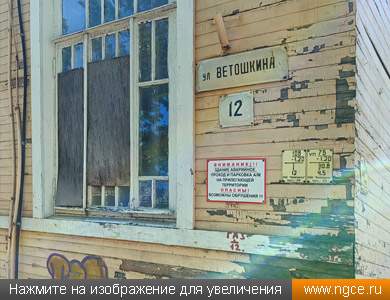

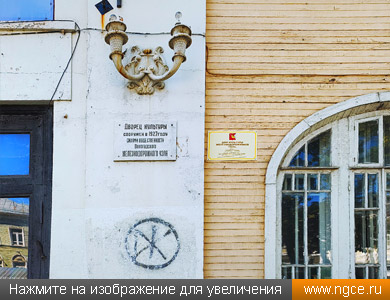

Инженерная компания «НГКИ» выполнила интересный проект по лазерному сканированию здания Дворца культуры железнодорожников в Вологде для целей подготовки проекта его реставрации. К нам обратились представители проектной организации с просьбой выполнить архитектурные обмеры данного здания для использования облаков точек лазерного сканирования в своей работе. Это историческое здание является объектом культурного наследия регионального значения и расположено по адресу: улица Ветошкина, дом 12.

Краткая историческая справка о здании ДК железнодорожников в Вологде

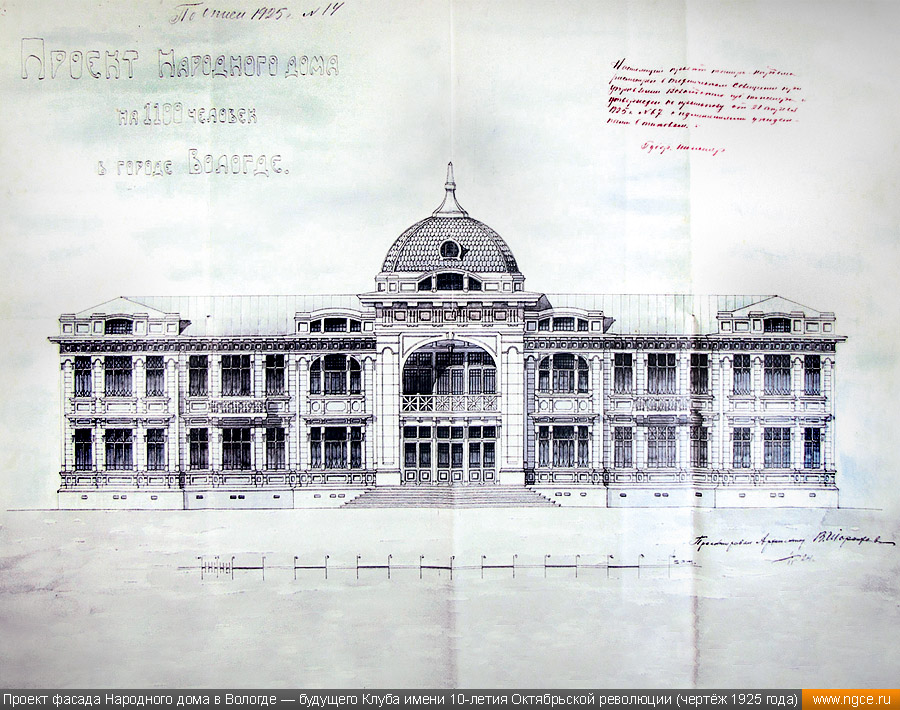

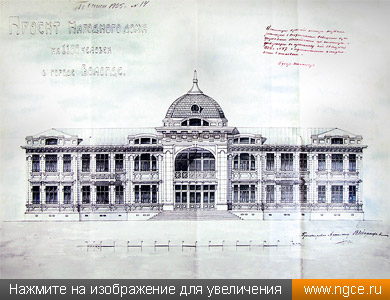

Проект клуба железнодорожников, который возводился в первое время методом народной стройки, был разработан в 1924 году архитектором В.С. Шороховым и инженером П.И. Дугановым и утверждён 21 апреля 1925 года. До сих пор официальной датой его открытия считается 7 ноября 1927 года — день, когда отмечалось 10-летие Октябрьской революции, хотя полностью строительство завершили только в 1932 году с окончанием достройки кирпичной части здания.

Первоначально здание разрабатывалось под названием Народный дом, во время строительства ему присвоили имя Клуба Октябрьской революции (КОР), а в 1945 году здание было уже окончательно переименовано в Дворец культуры железнодорожников.

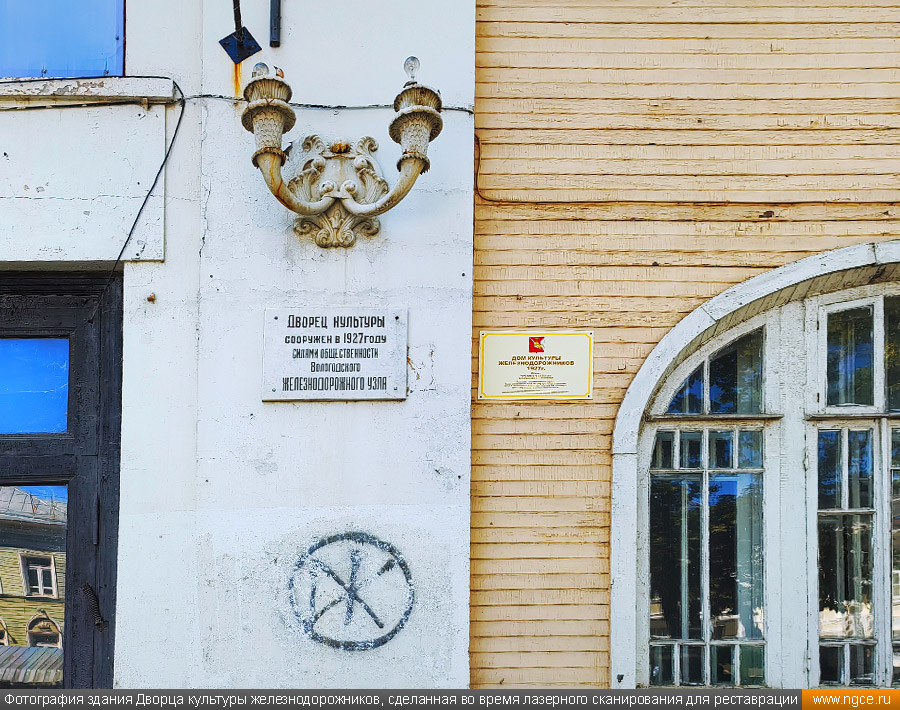

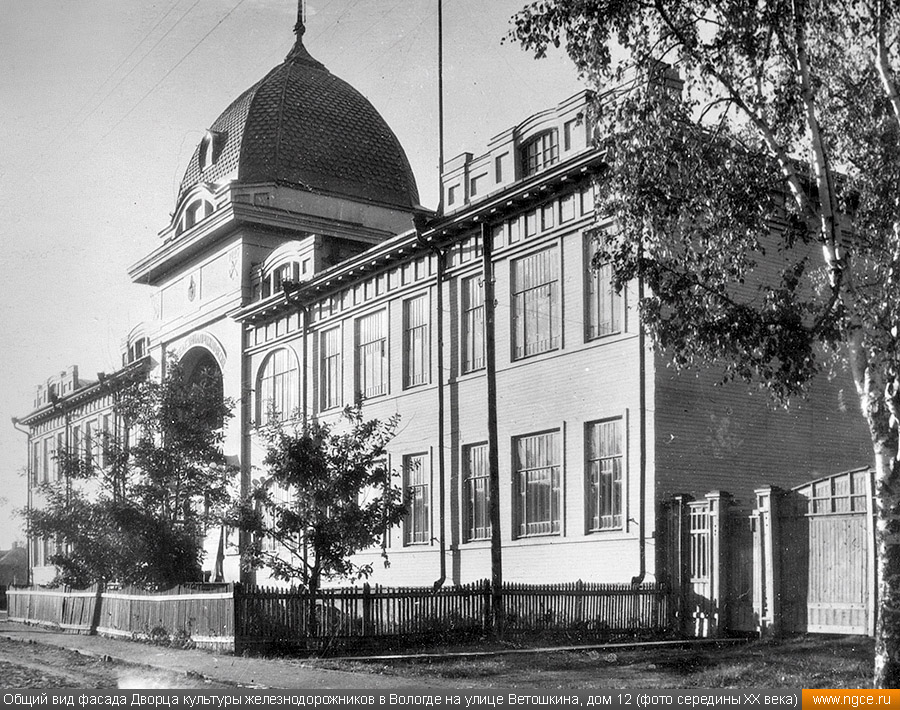

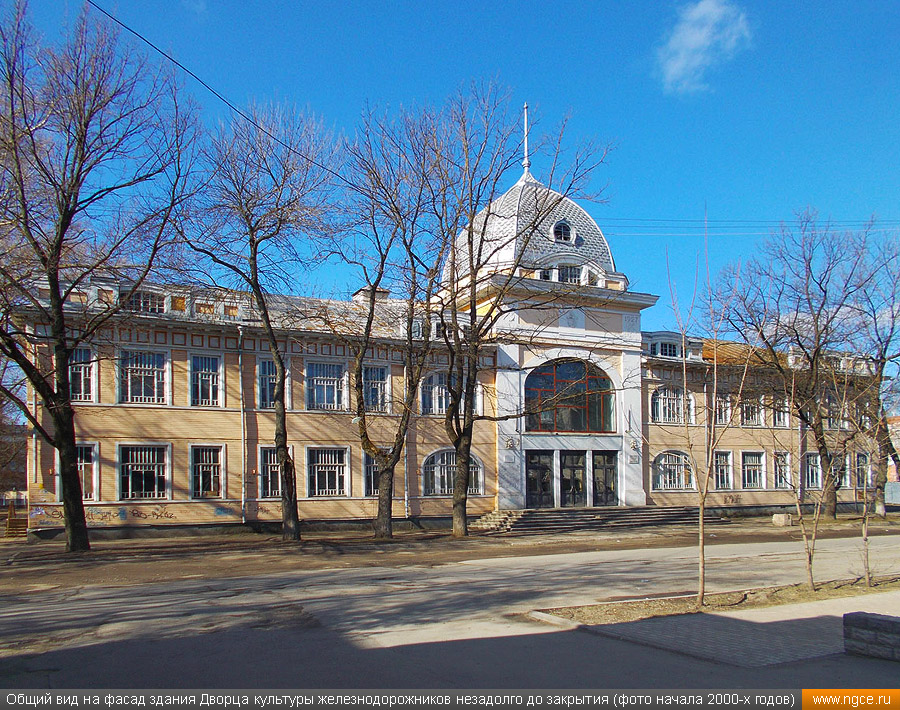

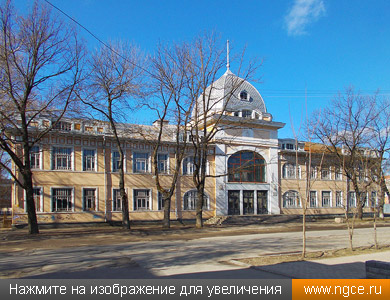

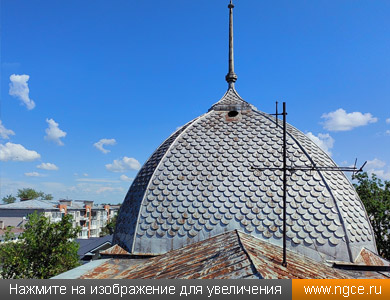

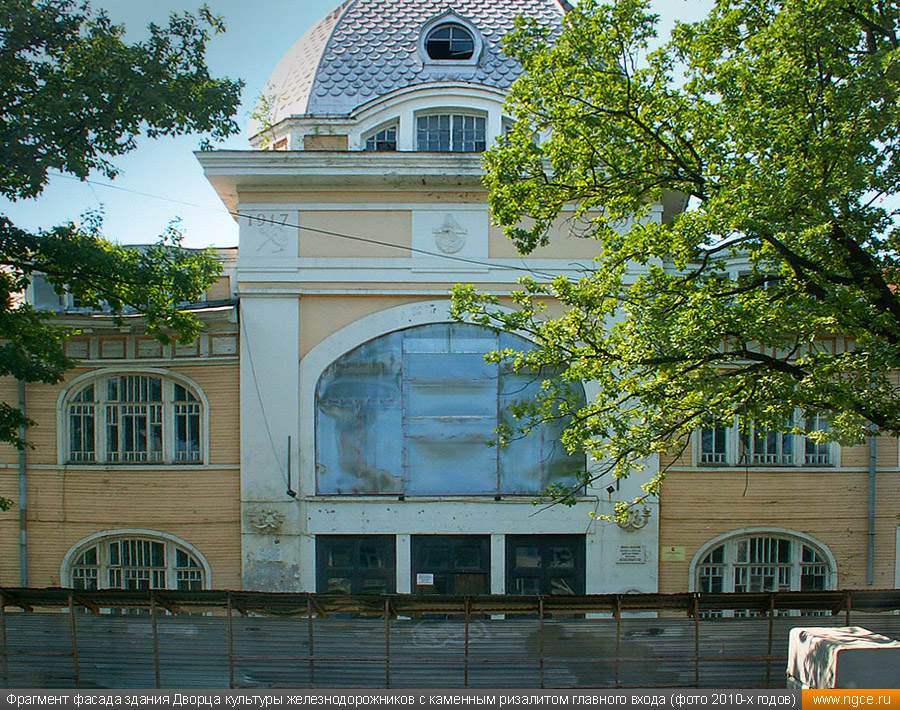

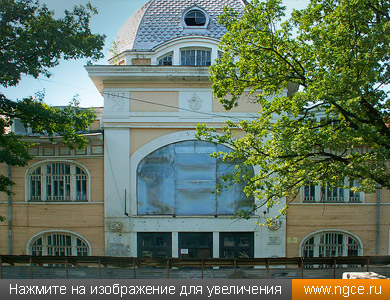

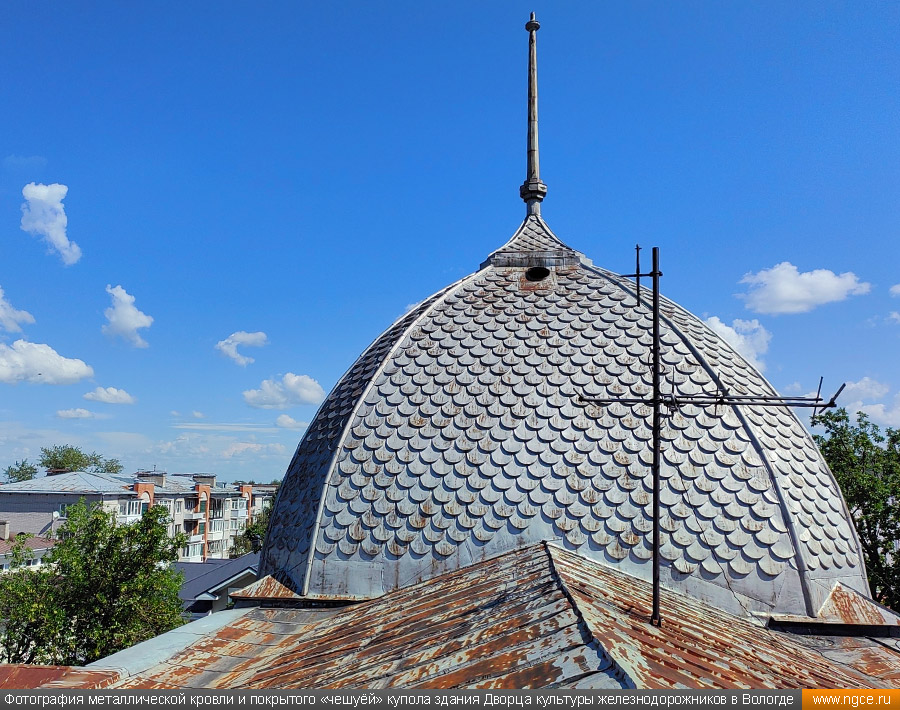

Здание в плане Т-образное, частично кирпичное. Наиболее представительный вид имеет его главный двухэтажный фасад, выходящий на улицу Ветошкина (ранее улица Железнодорожная). Каменная центральная часть этого фасада, имеющая вид ризалита, увенчана крупным шлемообразным куполом со шпилем. В ризалите на уровне второго этажа над входом расположена ниша-лоджия. Боковые части здания, расположенные вдоль улицы по сторонам ризалита, построены из брёвен и обшиты вагонкой. Элементами, характерными для стиля модерн, являются разнообразные по размерам и форме большие окна со сложными переплётами, аттики и покрытый «чешуёй» купол. Всё это делает облик здания очень своеобразным.

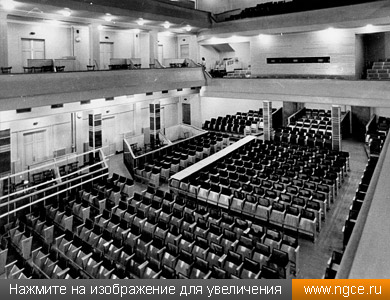

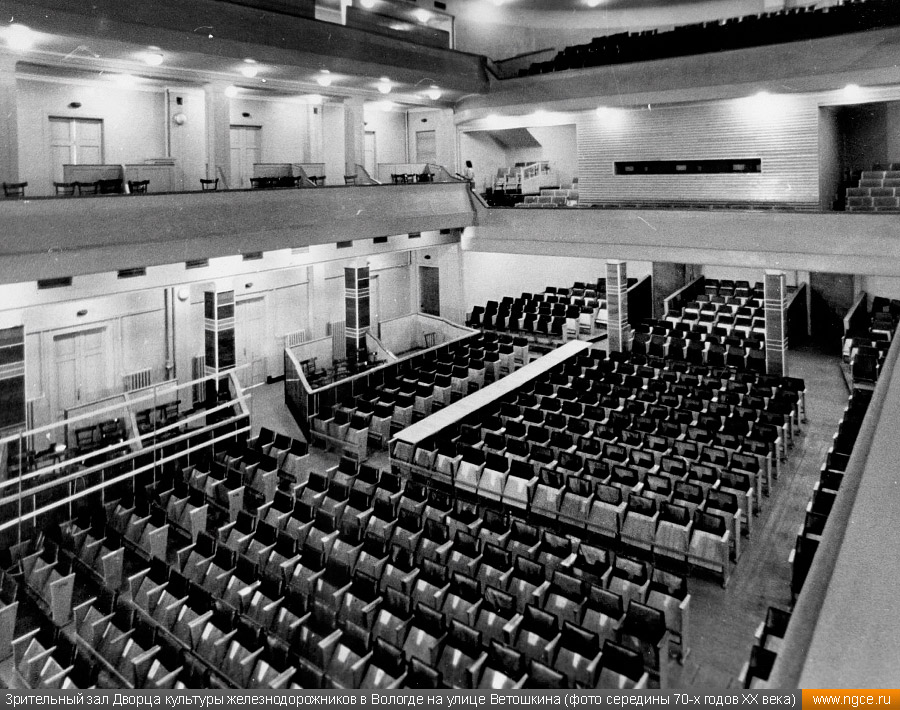

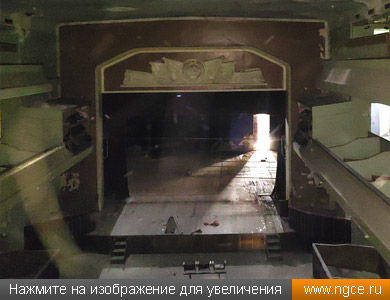

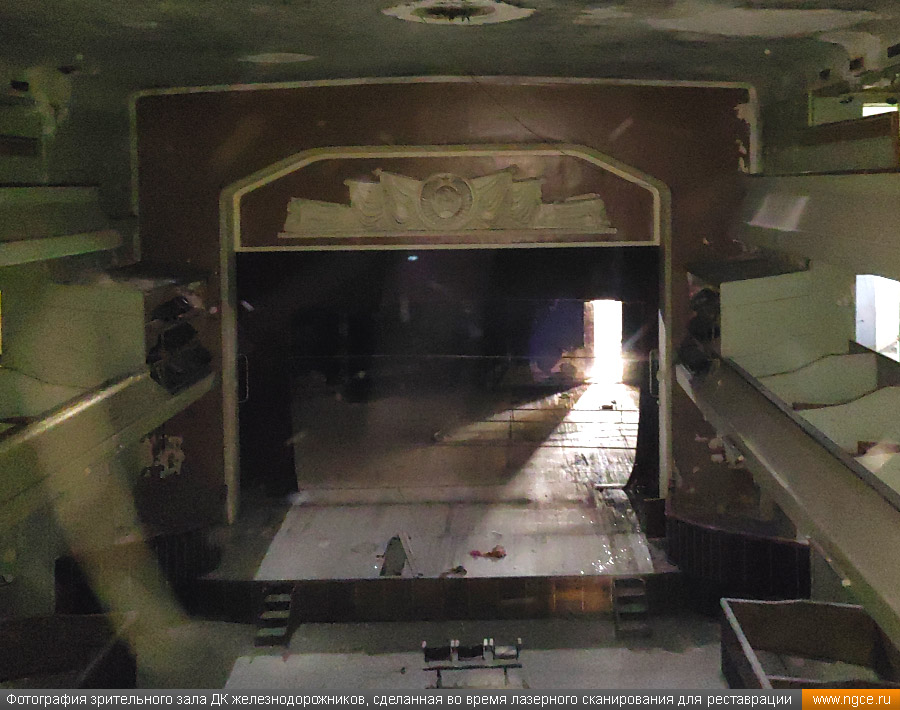

На данный момент Дворец культуры железнодорожников является наиболее крупным деревянным зданием Вологды. В ДКЖ имелось два зрительных зала: большой зал на 1100 мест и малый зал на 150 мест. Большой зал долгое время был лучшим залом в городе, вокруг него была организована практически вся культурная жизнь Вологды. Именно здесь выступали все гастролёры, устраивались торжественные заседания, проходили различные встречи с самыми яркими и героическими личностями советского времени. В ДКЖ работали 30 коллективов художественной самодеятельности, среди них были и такие известные в городе, как хор русской песни, балетная студия, художественная студия. Кроме всего этого, во Дворце культуры было несколько библиотек, которые также были весьма популярны и востребованы в Вологде.

В постсоветскую эпоху здание ДКЖ постепенно ветшало, на полноценный ремонт не хватало средств, не говоря уже о реставрации. В 2002 году любимое многими горожанами здание Дворца культуры железнодорожников в Вологде было признано объектом культурного наследия регионального значения, однако это практически ничем не помогло, кроме статуса несносимого здания, и оно продолжало постепенно разрушаться. Вскоре ДКЖ закрылся, здание затем долгое время пустовало и в конце концов с 2007 года оказалось заброшенным, а вскоре было признано аварийным. Как отмечают некоторые эксперты, причиной тому стали вандализм, отсутствие нормальной эксплуатации здания, выполнение мероприятий по консервации здания в неполном объёме, а также отсутствие периодических осмотров и проведения текущих ремонтов и замен.

Лишь только спустя два с лишним десятилетия после признания здания ДК железнодорожников объектом культурного наследия регионального значения, наконец, пришла очередь проведения его реставрации. Представители проектной организации, которая занимается подготовкой проекта реставрации ДК железнодорожников в Вологде, обратились именно в нашу компанию для осуществления 3D лазерного сканирования здания, поскольку наши специалисты имеют огромный опыт выполнения подобных проектов, а также располагают собственным парком лазерных сканеров.

Лазерное сканирование аварийного здания ДКЖ для подготовки проекта реставрации

К нам обратились представители проектной организации с просьбой осуществить архитектурные обмеры здания Дворца культуры железнодорожников в Вологде для использования облаков точек 3D лазерного сканирования в своей работе.

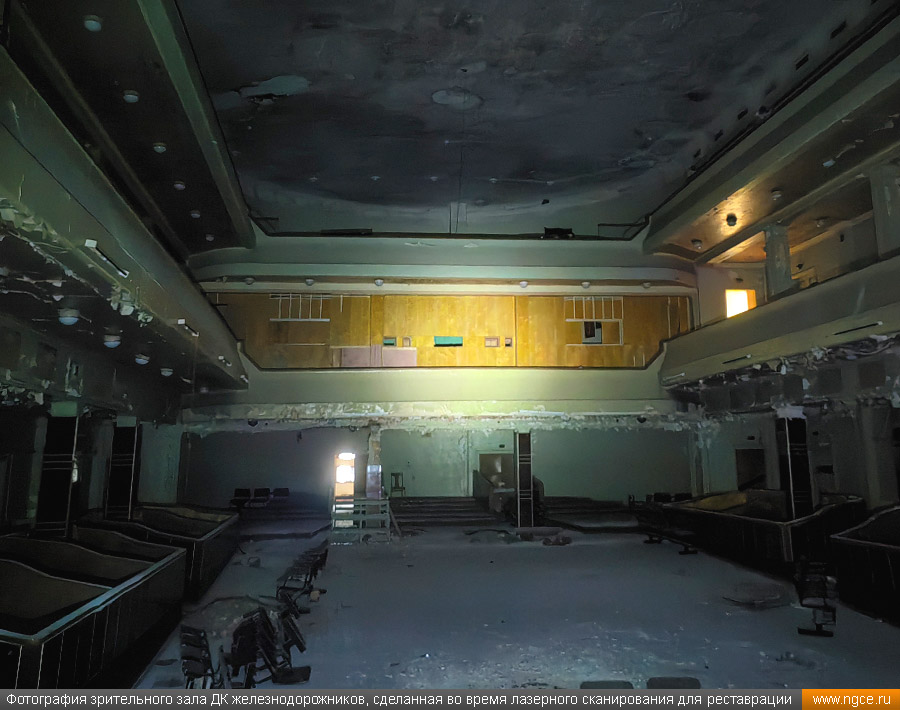

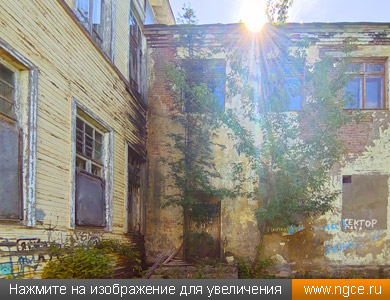

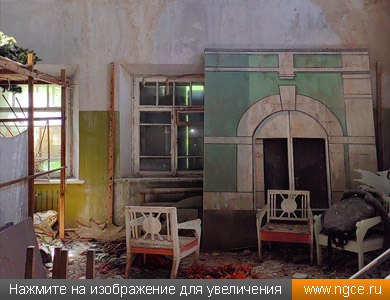

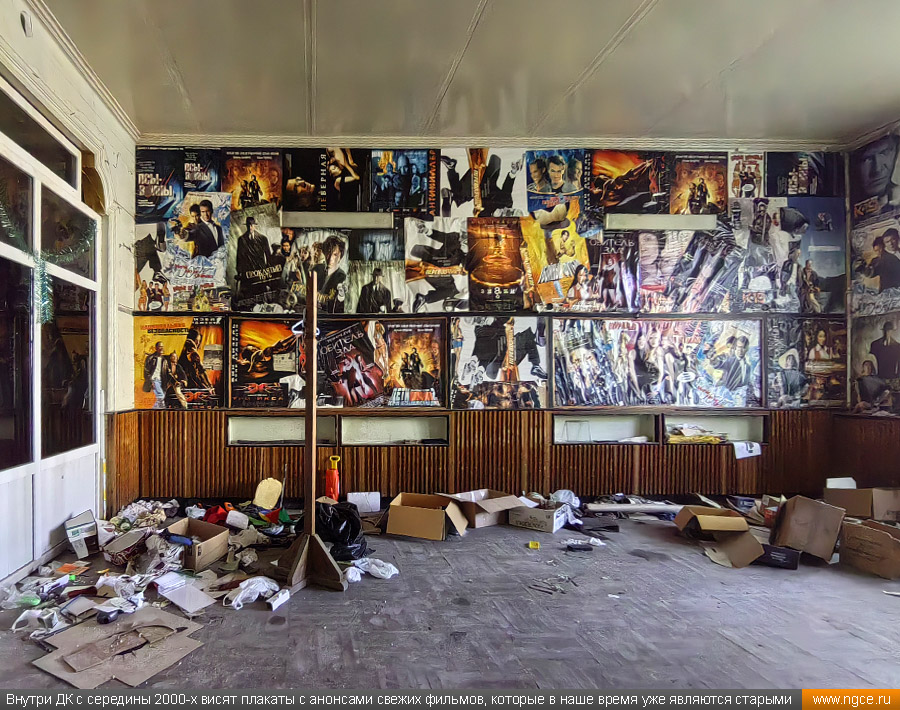

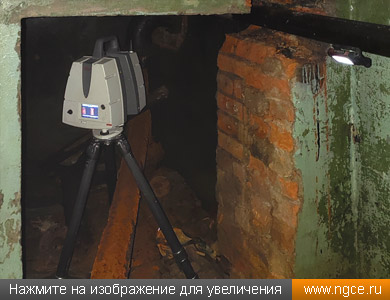

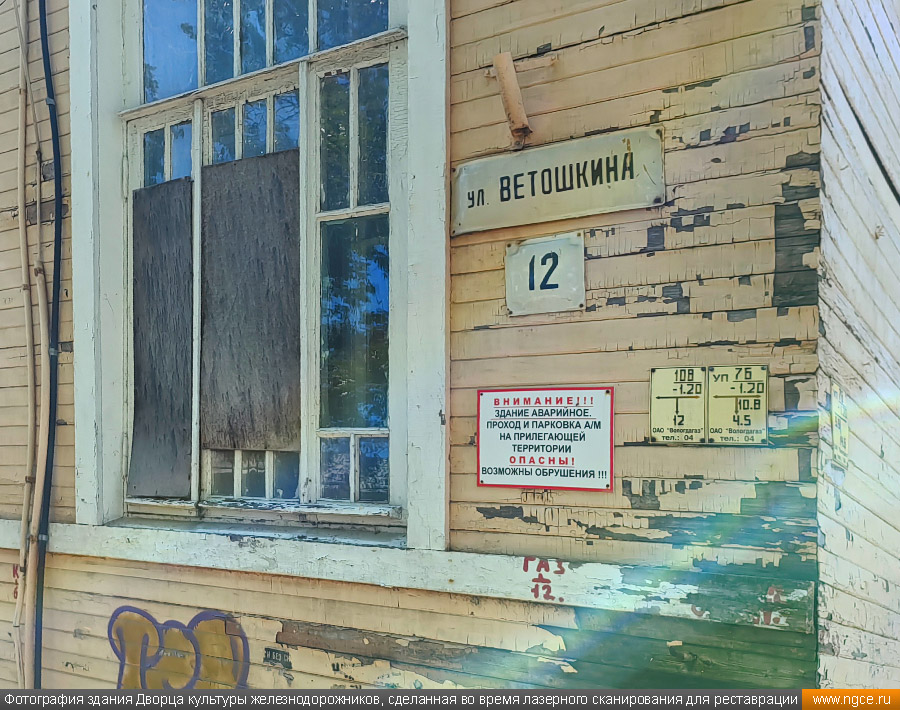

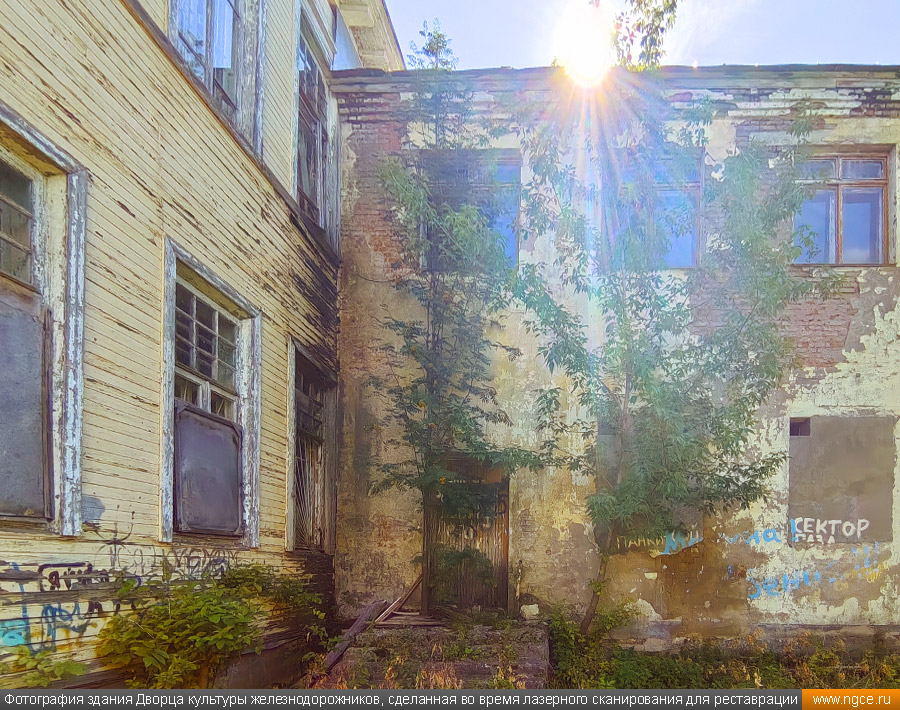

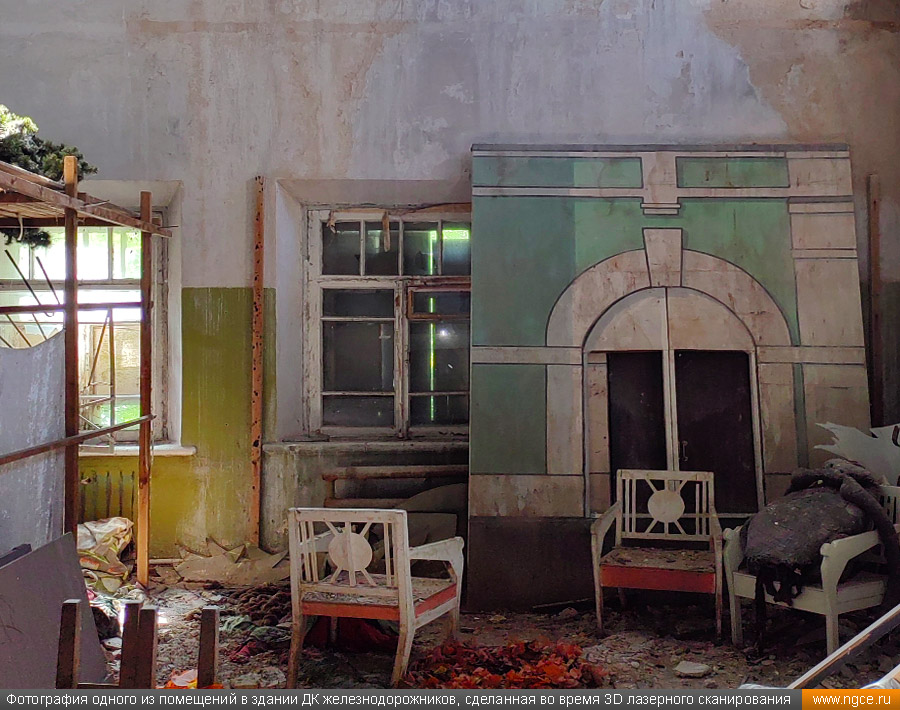

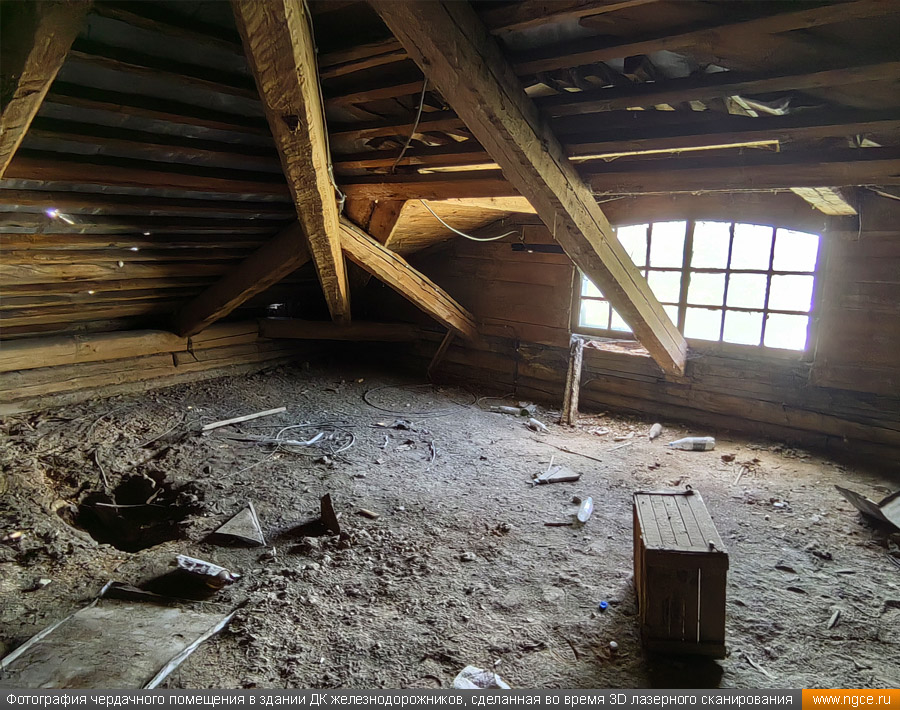

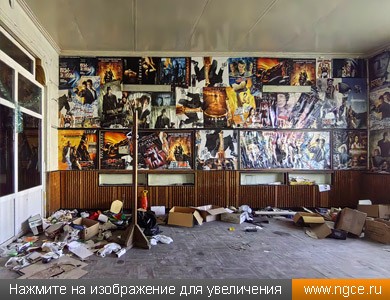

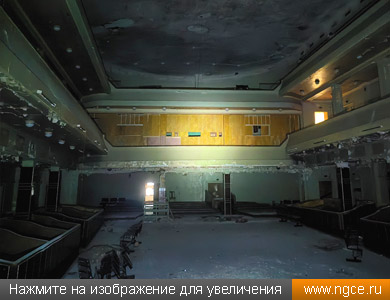

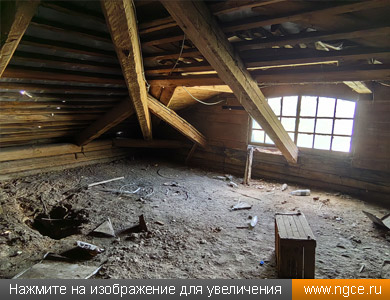

На момент выполнения нашими специалистами обмерных работ на данном объекте здание находилось в аварийном состоянии, в нескольких местах обрушилась кровля, подвал частично был затоплен и завален мусором, электричество отсутствовало, на крыше росли деревья и кустарники, перекрытия местами сгнили.

По техническому заданию, подготовленному Заказчиком, нашим специалистам было необходимо выполнить лазерное сканирование всего здания ДК железнодорожников. Элементы декора требовалось обмерить с высокой плотностью, чтобы затем максимально точно отобразить их в 3D моделях.

3D лазерное сканирование позволяет получить исчерпывающую информацию по всей геометрии здания. Обмерные работы зданий под реставрацию лучше всего производить на начальных этапах обследования, что даёт возможность получить максимальную пользу от обмеров.

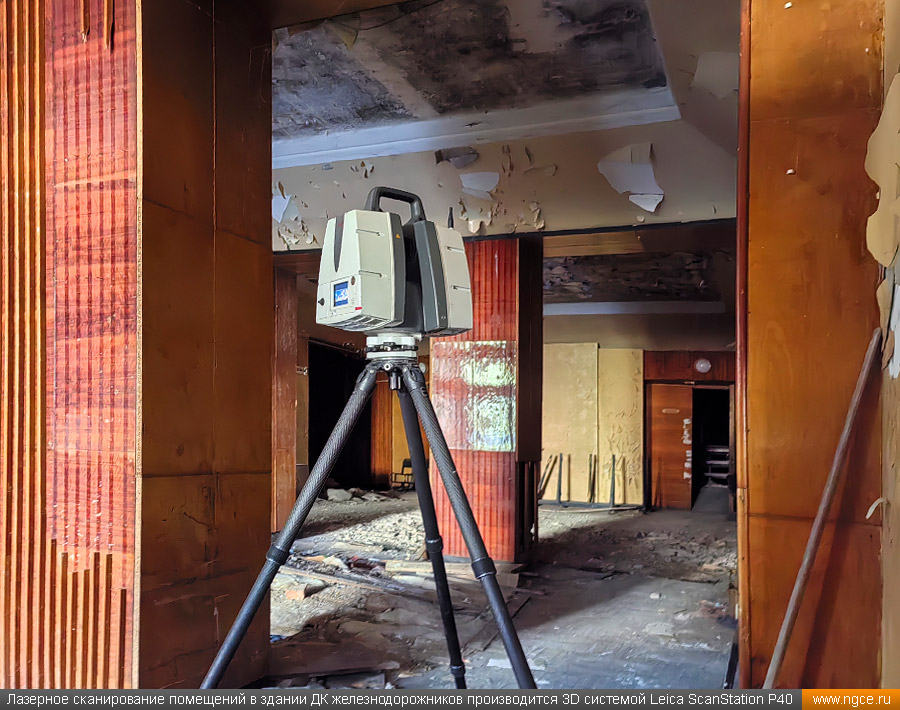

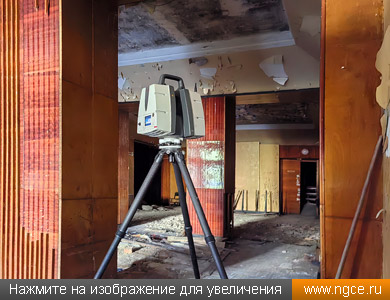

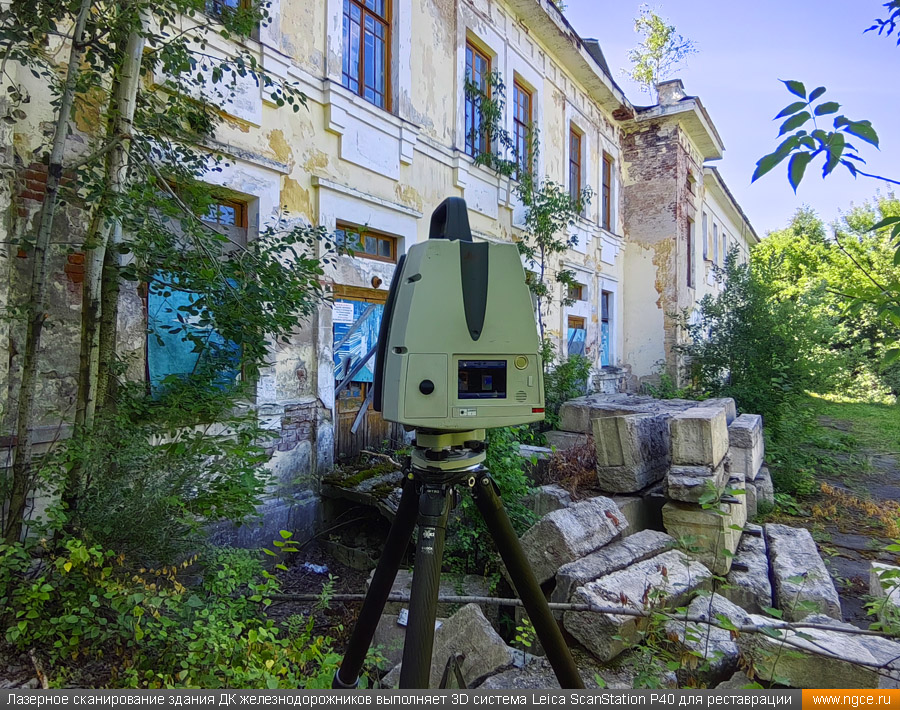

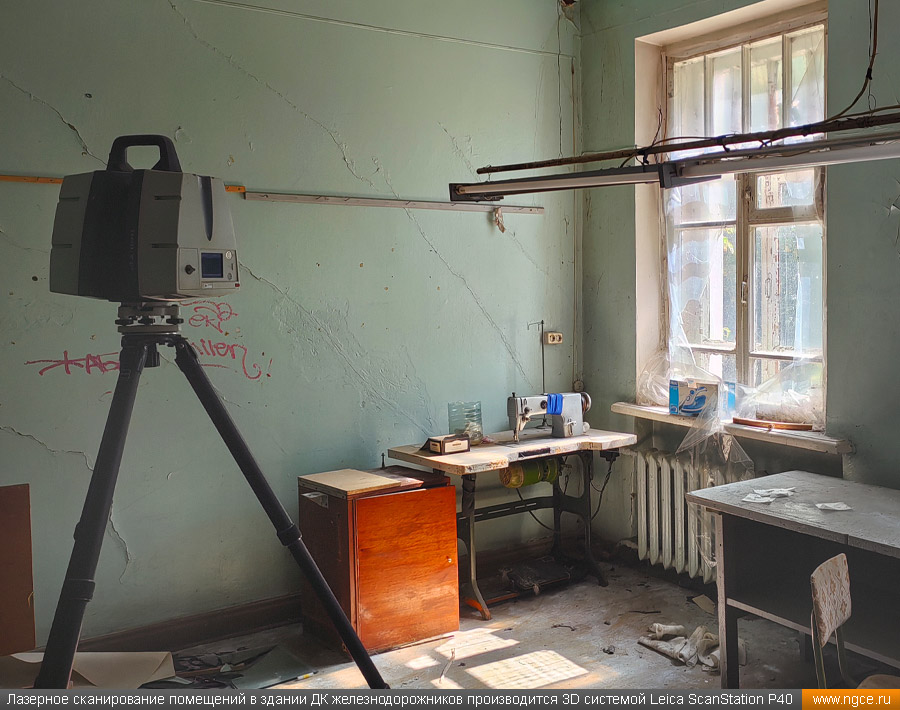

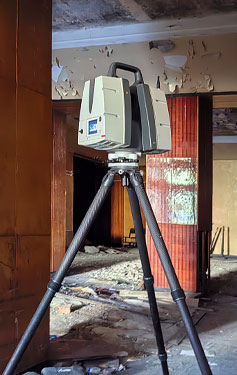

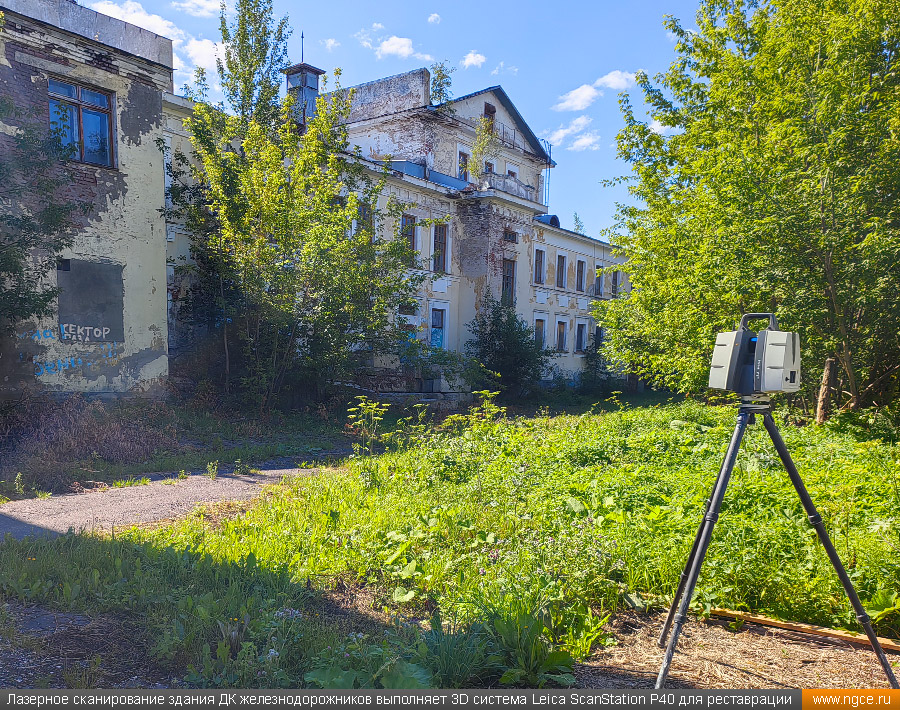

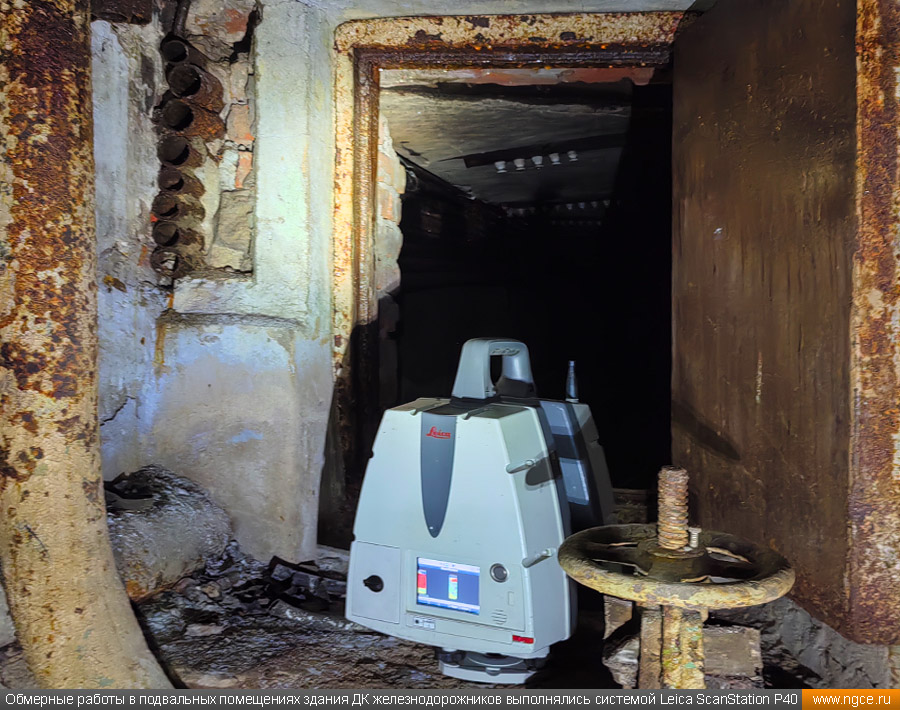

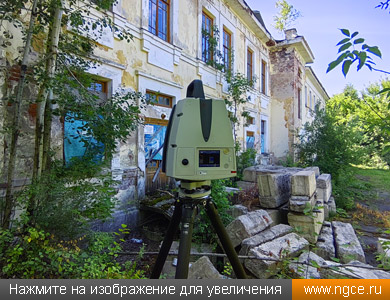

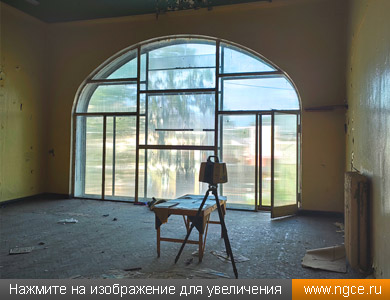

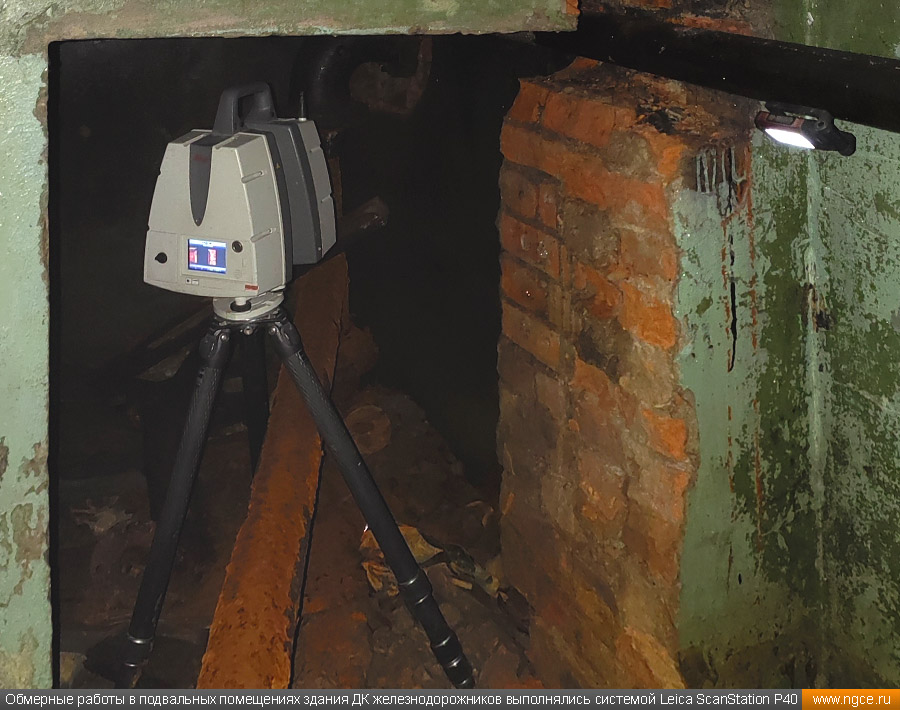

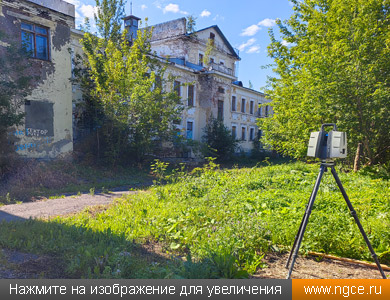

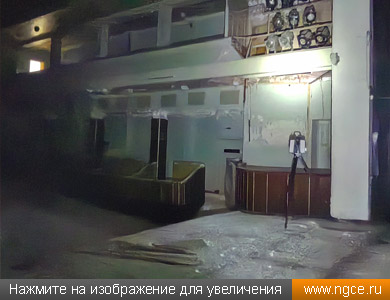

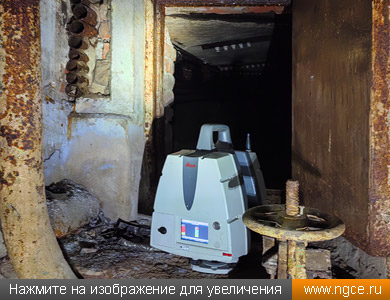

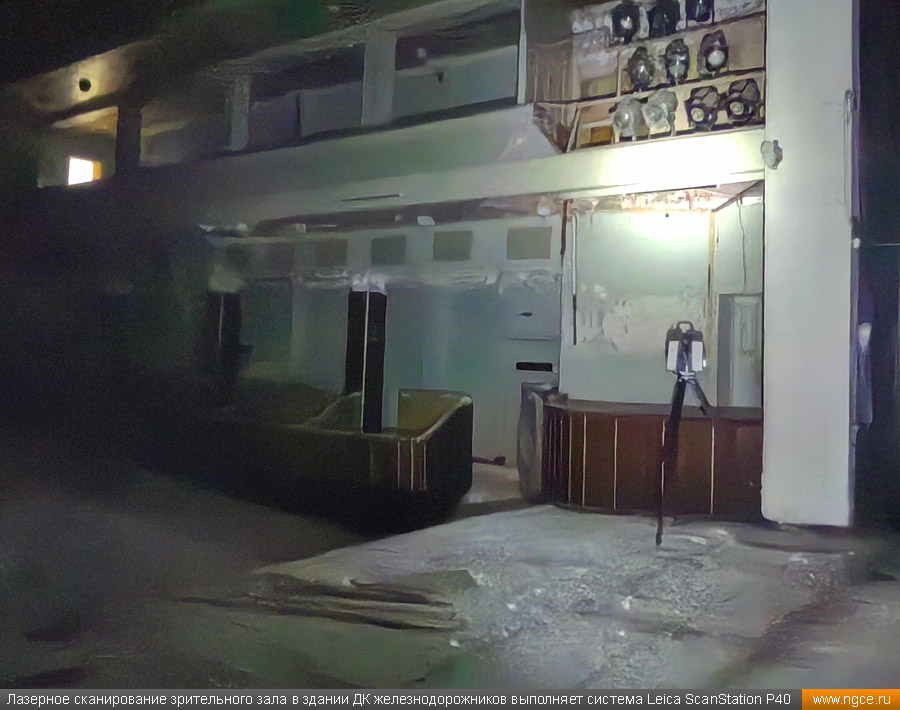

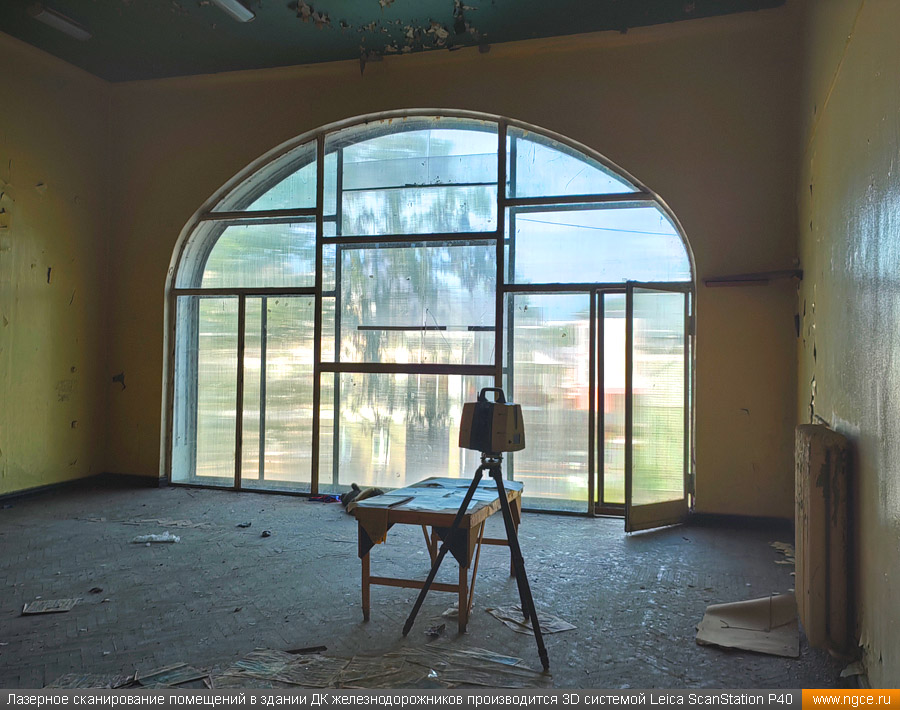

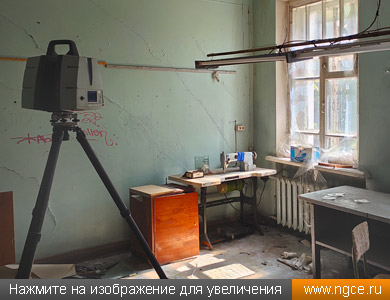

Полевые работы по лазерному сканированию всего аварийного здания Дворца культуры железнодорожников заняли пять рабочих дней. Обмеры здания выполнялись лазерным сканером Leica ScanStation P40, который имеет высокую дальность измерений при очень высокой точности, однако его габариты и масса требуют предельной аккуратности при выполнении съёмки в подобных условиях.

Обработка данных лазерного сканирования и подготовка обмерных 3D моделей здания

Камеральный этап работ, на котором нами были произведены обработка и очистка полученных сканов от посторонних шумов и объектов, а также их сшивка в единую точечную 3D модель, занял одну неделю.

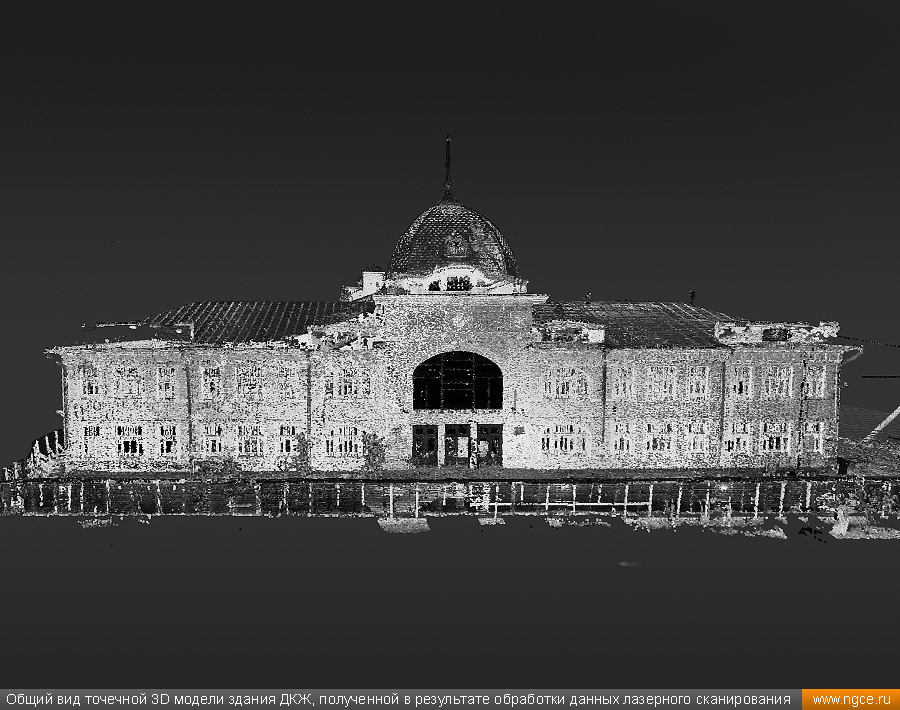

Заказчику была передана точная обмерная точечная 3D модель здания ДКЖ в стандартном формате RCP с высокой плотностью для составления архитектурных планов с элементами декора на фасадах, поэтажных планов, развёрток помещений, планов кровли, систем стропильных конструкций.

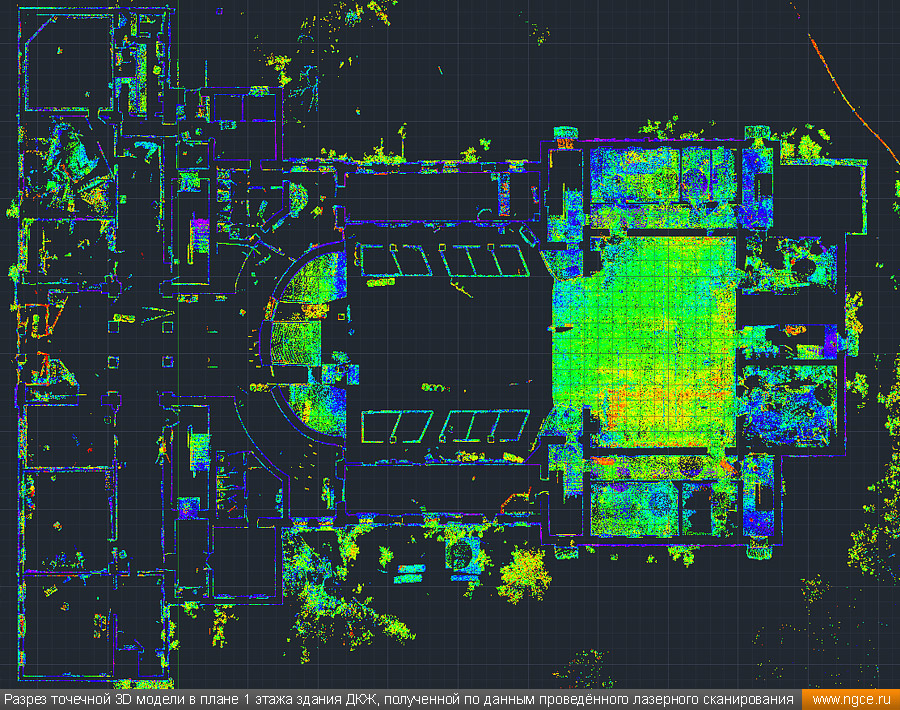

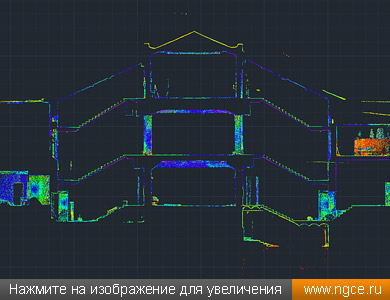

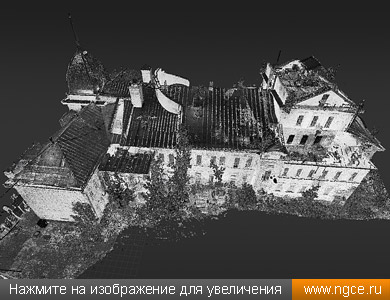

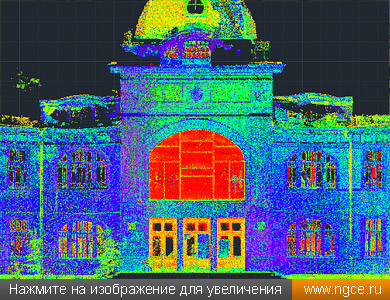

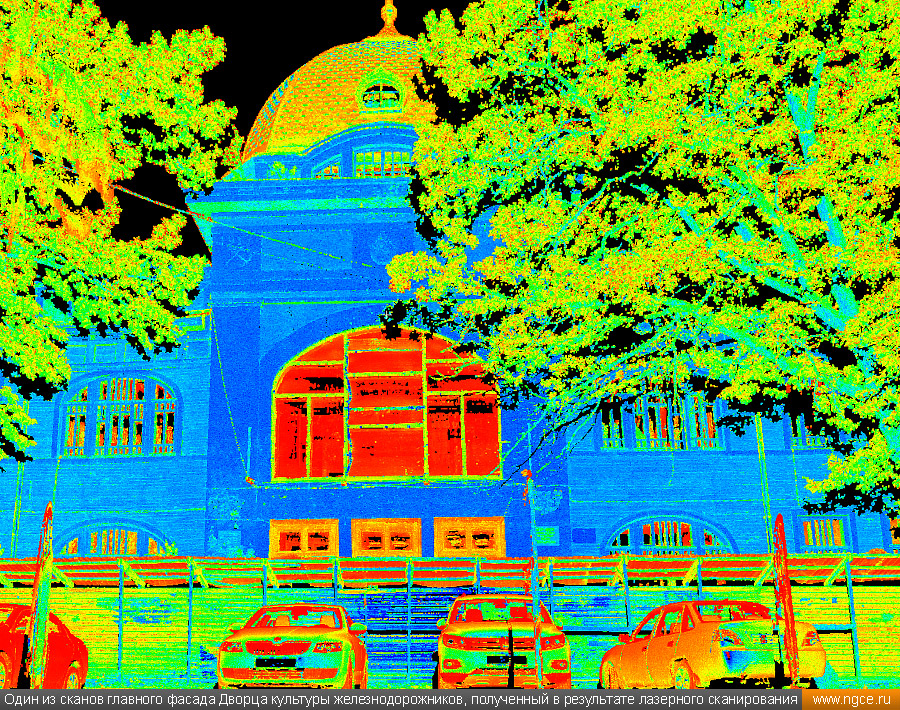

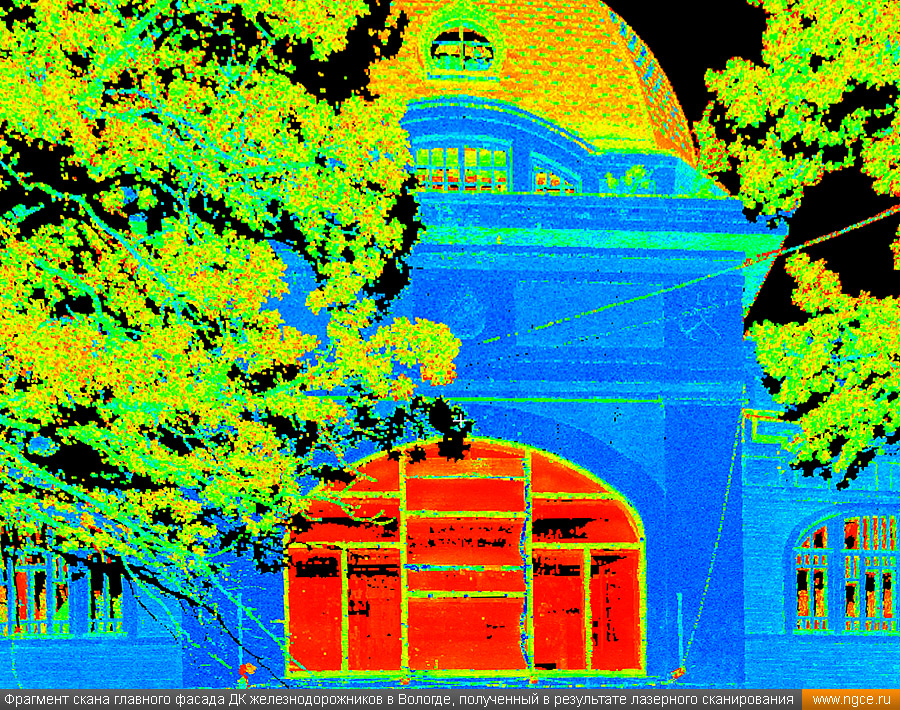

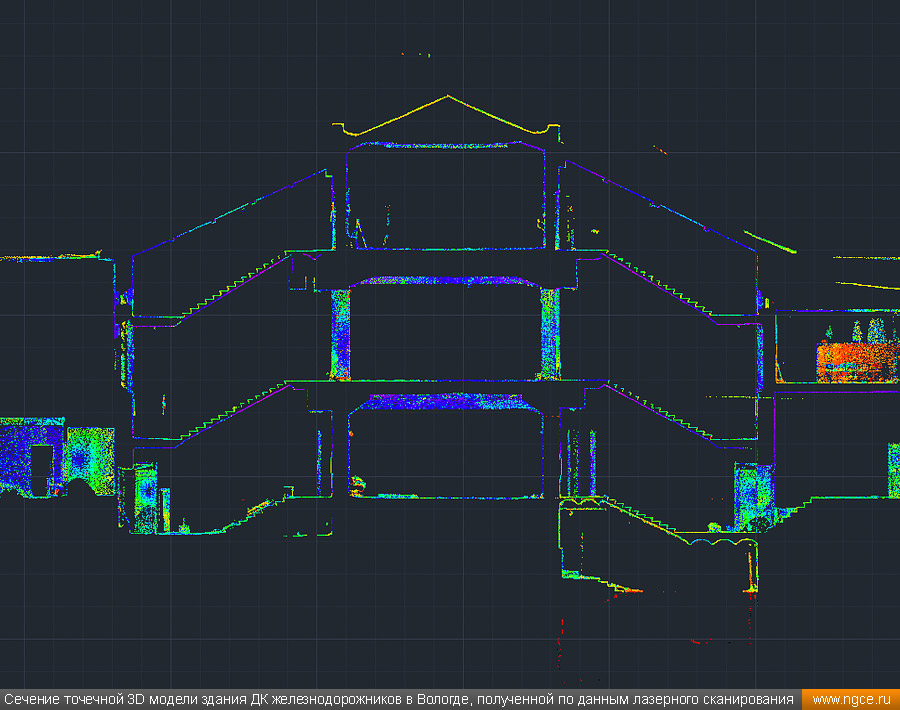

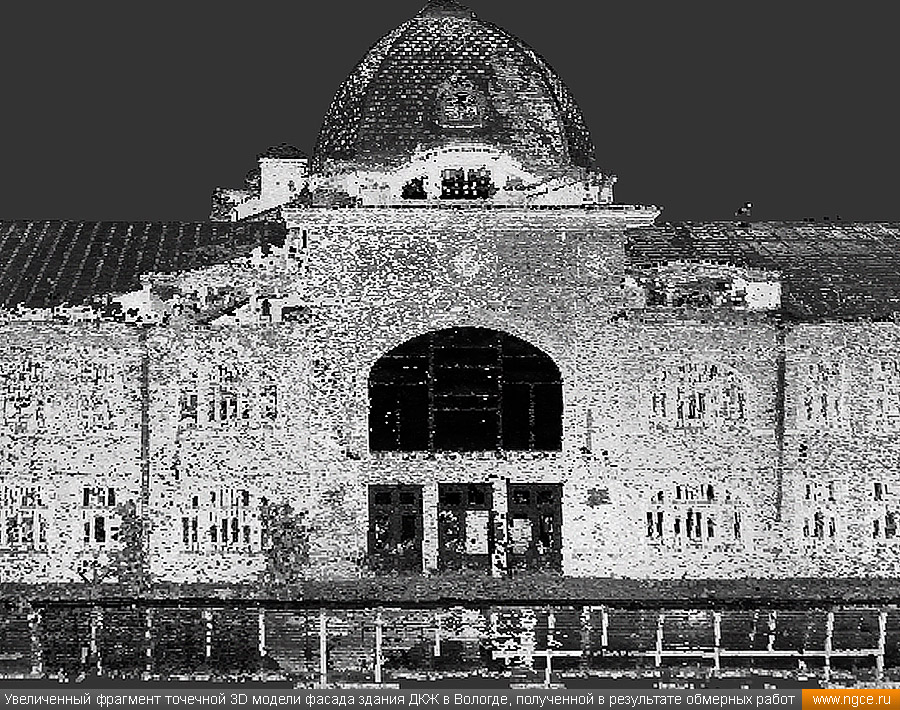

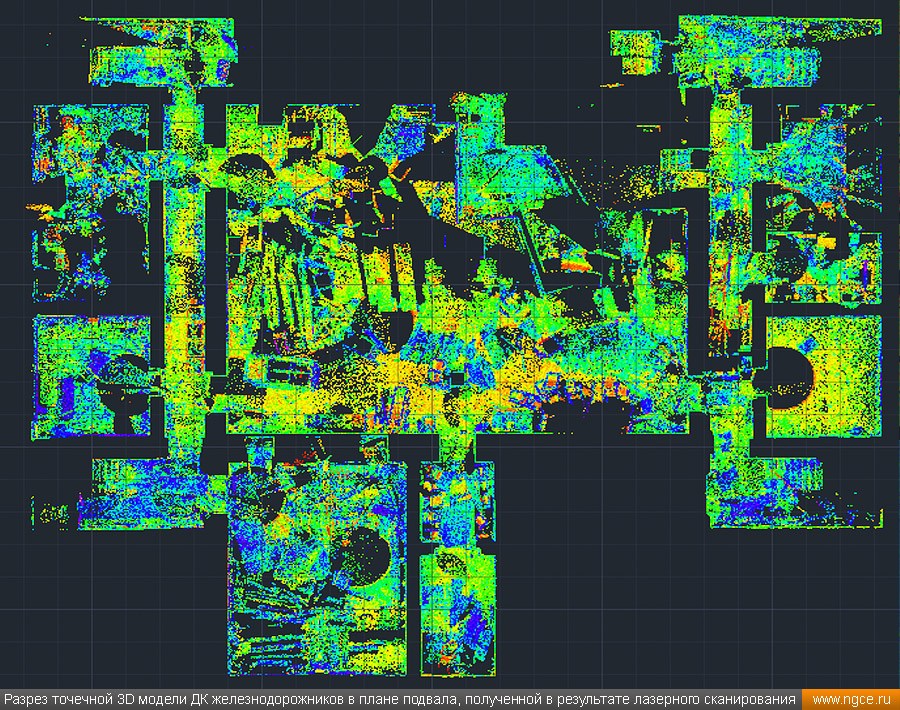

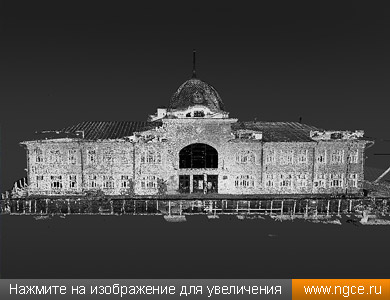

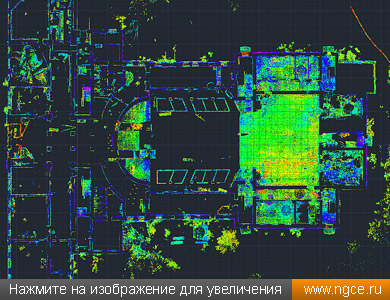

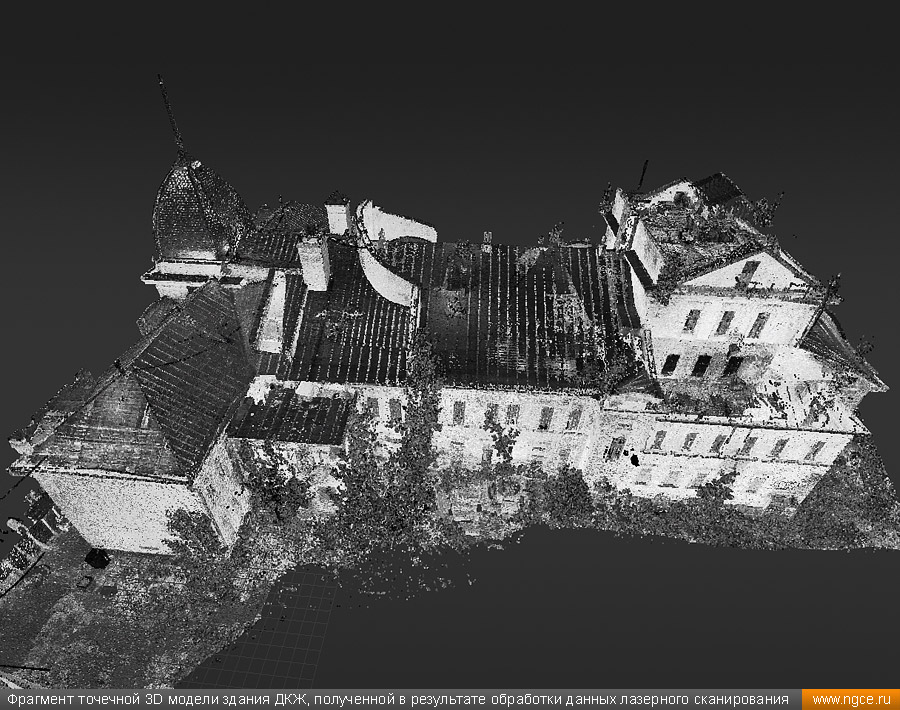

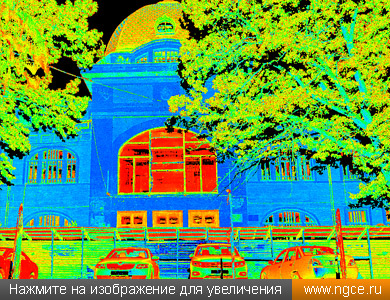

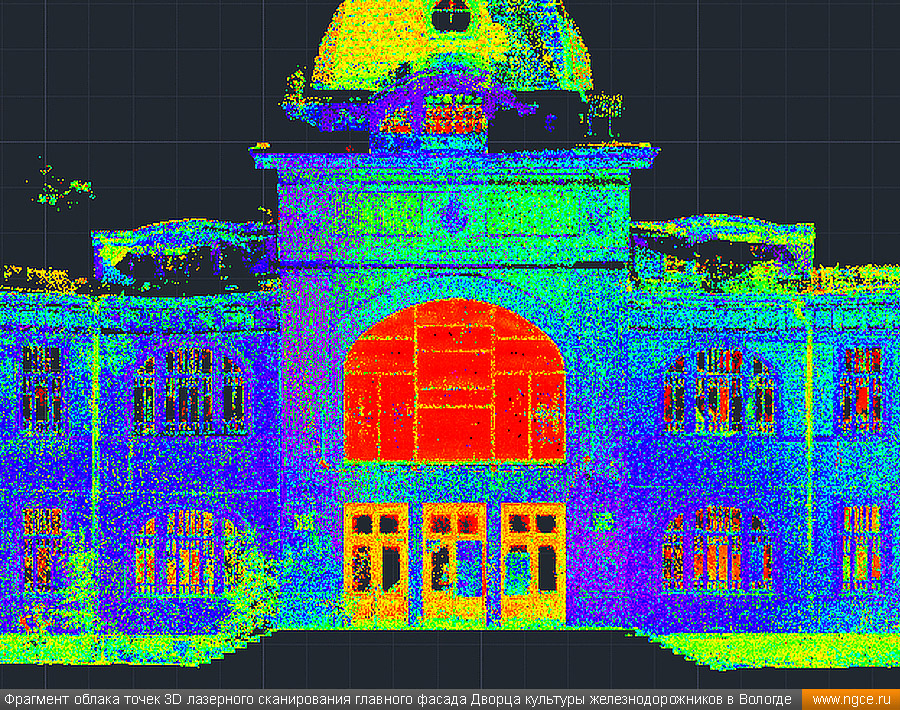

Ниже вы можете посмотреть скриншоты сканов и точечных 3D моделей здания Дворца культуры железнодорожников в Вологде, полученных в результате обработки данных выполненного лазерного сканирования.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
