Выполненные проекты компании «НГКИ»
Лазерное сканирование знаменитой сталинской высотки на Кутузовском проспекте для целей подготовки проекта ремонта и реставрации

Лазерное сканирование знаменитой сталинской высотки на Кутузовском проспекте для целей подготовки проекта ремонта и реставрации

Инженерная компания «НГКИ» выполнила проект по лазерному сканирования знаменитой сталинской высотки на Кутузовском проспекте в Москве, известной также как гостиница «Украина». Обмерные работы были проведены для целей подготовки проекта ремонта и реставрации здания. По завершении всех работ по данному проекту Заказчику были переданы обмерные точечные 3D модели всего здания и отдельных помещений, а также облака точек в формате ReCap с возможностью просмотра 3D панорам с каждой станции сканирования.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и памятниках архитектуры



обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации.
Цель проекта: получение актуальной обмерной точечной 3D модели для целей проектирования ремонта и реставрации.
Результаты: обмерная точечная 3D модель здания в формате RCP.
Продолжительность: полевой этап — 25 дней;
обработка, подготовка 3D моделей — 20 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка, подготовка 3D моделей — 2 сотрудника.
Объём работ: лазерное сканирование фасадов, элементов декора, внутренних помещений, подъездов, двухуровневого подвала, чердаков и кровли высотного здания с переменной этажностью.
Оборудование: лазерный сканер Leica ScanStation P40,
лазерный сканер Leica RTC360.

Специалисты инженерной компании «НГКИ» выполнили интересный проект по лазерному сканированию памятника архитектуры, объекта культурного наследия XX века в самом центре Москвы — одной из семи знаменитых «сталинских высоток», известной всем под названием гостиница «Украина», которая в настоящее время входит в сеть «Рэдиссон Коллекшн».

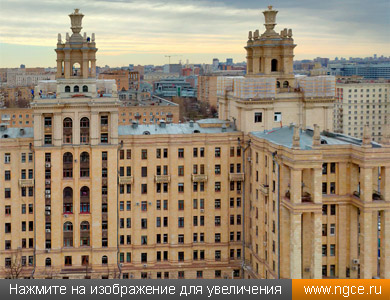

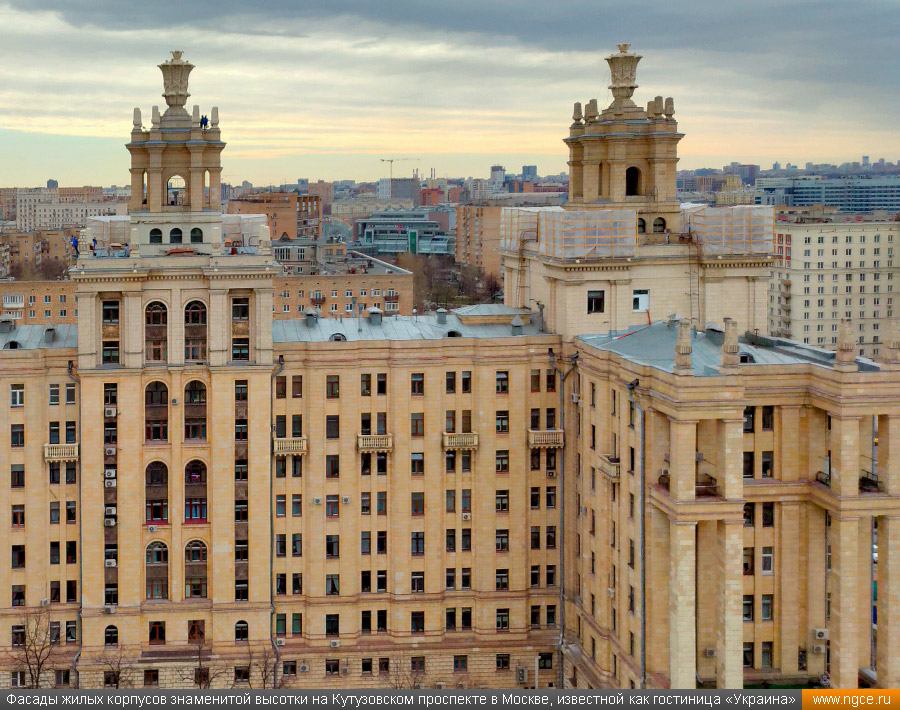

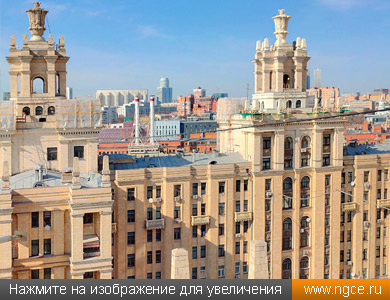

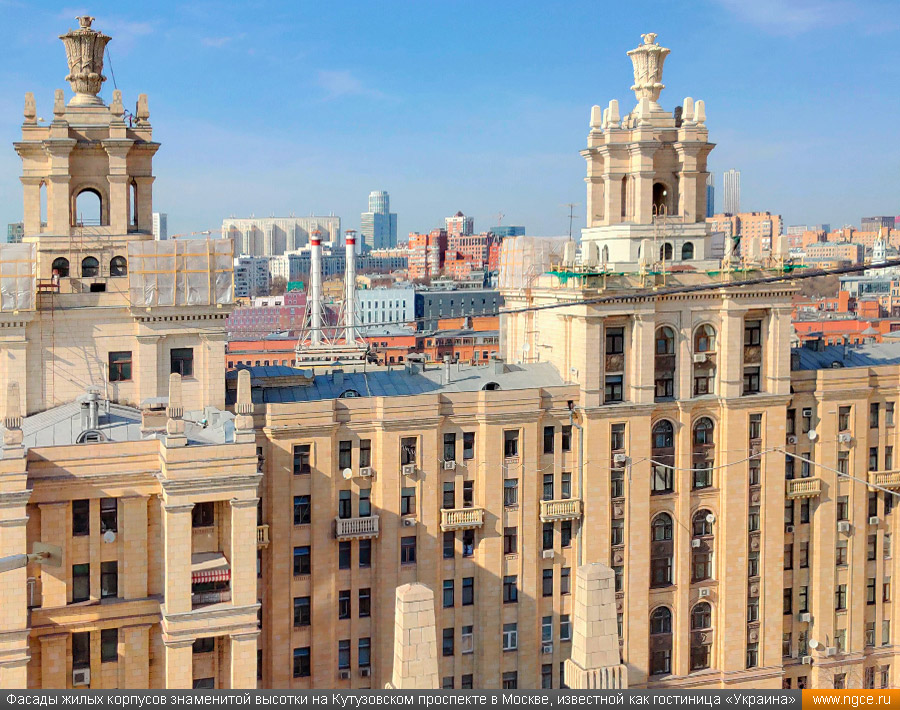

Фасады жилых корпусов знаменитой высотки на Кутузовском проспекте в Москве, известной как гостиница «Украина» Фасады жилых корпусов знаменитой высотки на Кутузовском проспекте в Москве, известной как гостиница «Украина»

Здание гостиницы «Украина»: историческая справка и современное состояние

Высотное здание на Кутузовском проспекте, всем хорошо известное под названием гостиница «Украина» — седьмая и последняя из построенных сталинских высоток в Москве. Возводилось это величественное здание в 1953–1957 годах по проекту известных советских архитекторов Аркадия Мордвинова, Вячеслава Олтаржевского и главного конструктора Павла Красильникова.

13 января 1947 года Секретарь ЦК ВКП(б) и Председатель Совета министров Иосиф Сталин подписал Постановление Совета Министров СССР «О строительстве в городе Москве многоэтажных зданий». Одним из таких зданий стала как раз высотка, построенная в Дорогомиловской слободе, застроенной к тому моменту бараками и деревянными домами. Данное решение советского правительства объясняется стремлением создать высотную доминанту на пересечении набережной Москвы-реки и перспективной крупной городской магистрали — Кутузовского проспекта. Проектировщики учли не только расположение автомобильных дорог: рядом с гостиницей была создана пристань речного флота.

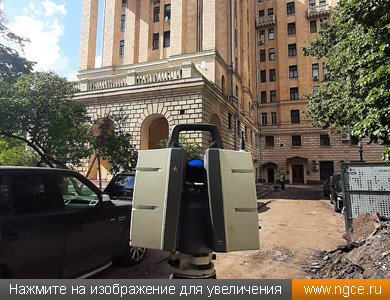

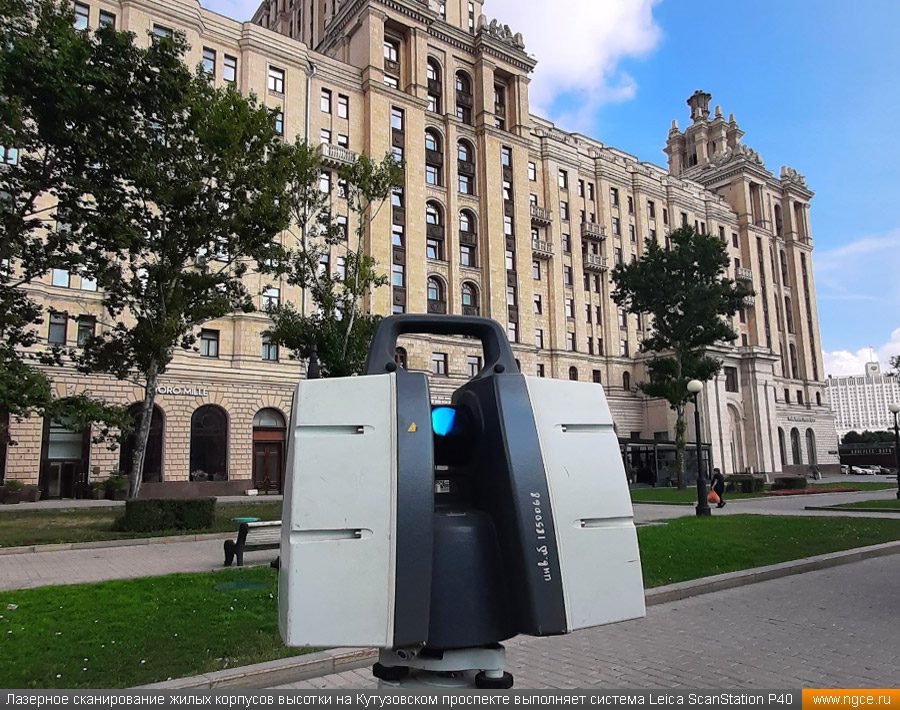

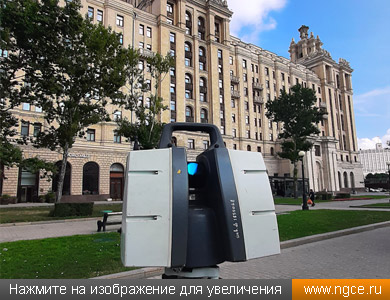

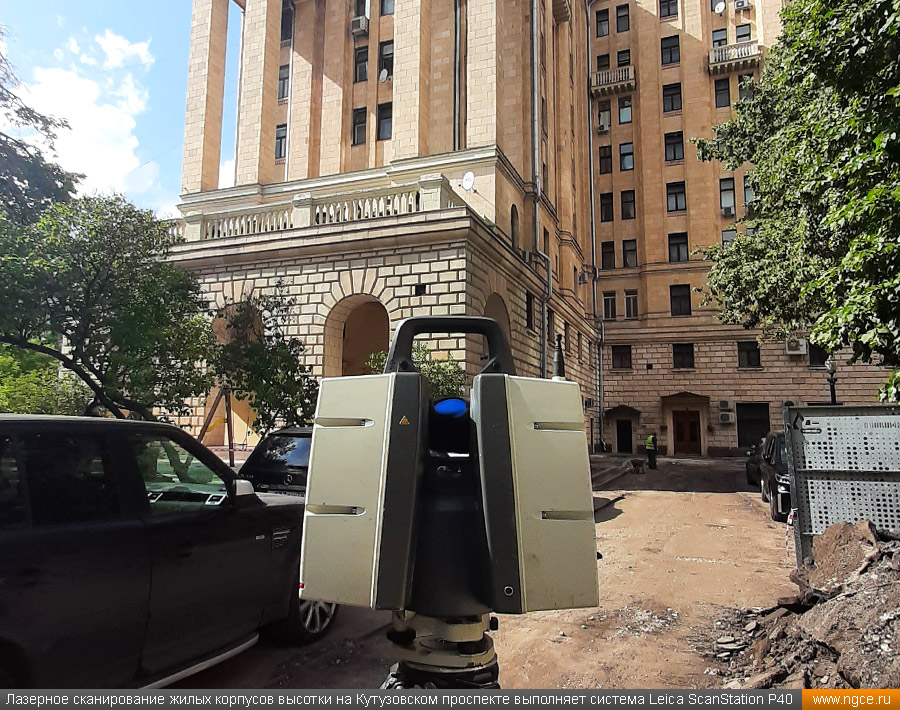

Лазерное сканирование жилых корпусов высотки на Кутузовском проспекте выполняет система Leica ScanStation P40 Лазерное сканирование жилых корпусов высотки на Кутузовском проспекте выполняет система Leica ScanStation P40

Как и у всех остальных сталинских высоток, первый камень гостиницы «Украина» был торжественно, с помпой заложен 7 сентября 1947 года, в день празднования 800-летия Москвы, однако же масштабные строительные работы начались только в 1953 году. Основных причин задержки начала строительства было сразу несколько. Первой проблемой стали слабые московские грунты (супеси, суглинки, пески), из-за чего приходилось устраивать мощные фундаменты. Вторая ощутимая трудность заключалась в советских специалистах, большинство из которых вовсе не имело опыта участия в подобных проектах. Кроме всего этого, в стране отсутствовала необходимая техническая база. Поскольку гостиница «Украина» строилась позже других сталинских высоток, инженеры и рядовые специалисты учитывали уже полученный коллегами опыт, чтобы максимально оптимизировать и ускорить рабочий процесс. Так, при строительстве гостиницы было механизировано большинство операций по доставке грузов от момента их поступления на объект до итоговой транспортировки на рабочие места.

Задолго до ввода здания в эксплуатацию стало известно, что по распоряжению Первого секретаря ЦК КПСС Никиты Хрущёва новая гостиница будет называться «Украина», а не «Дорогомиловская», как было запланировано изначально. Причина этого заключалась в стремлении сделать символичный жест в контексте празднования в 1954 году 300-летия воссоединения России и Украины.

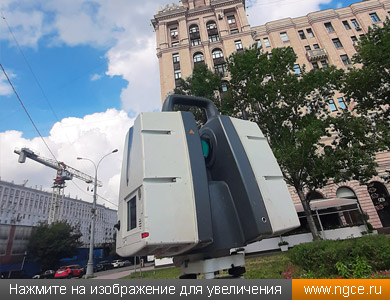

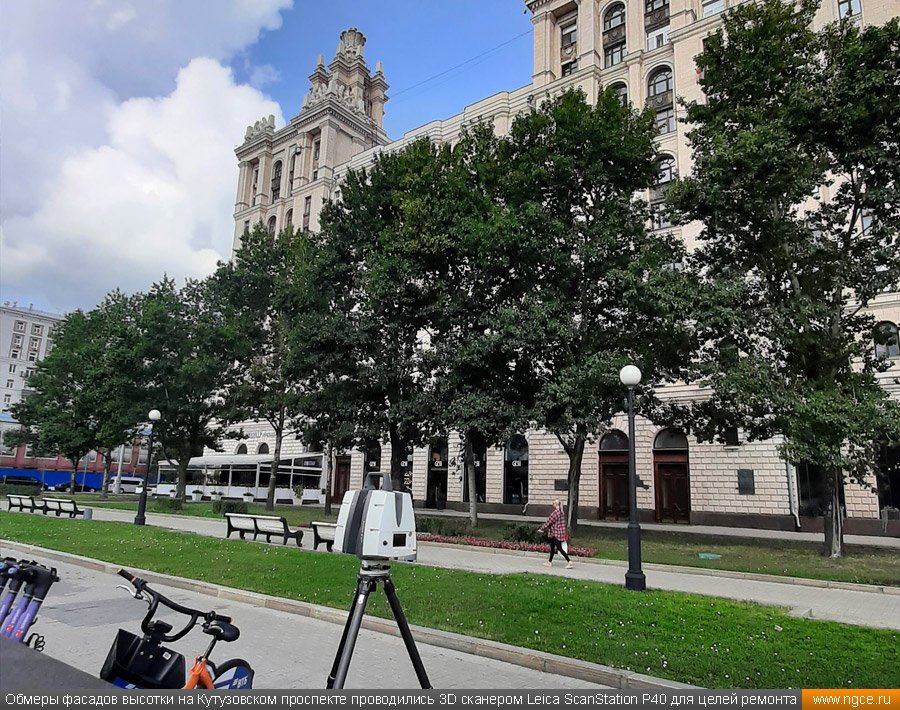

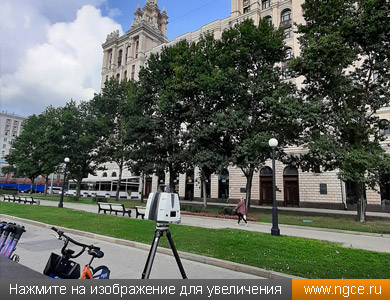

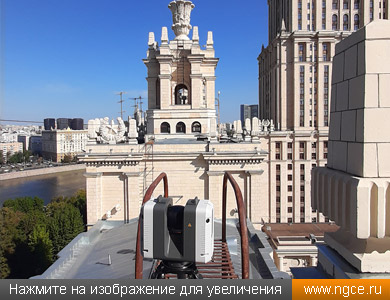

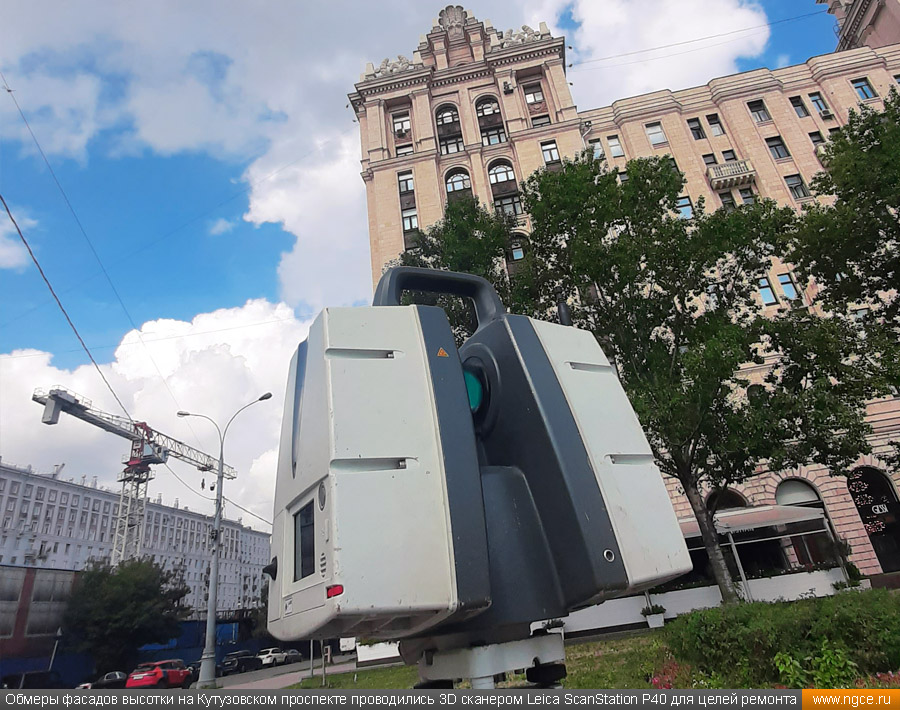

Обмеры фасадов высотки на Кутузовском проспекте проводились 3D сканером Leica ScanStation P40 для целей ремонта Обмеры фасадов высотки на Кутузовском проспекте проводились 3D сканером Leica ScanStation P40 для целей ремонта

Торжественное открытие гостиницы «Украина» на Дорогомиловской набережной в Москве прошло 25 мая 1957 года. Все советские средства массовой информации широко освещали это радостное событие. Отмечалось, что «Украина» являлась на тот момент крупнейшей гостиницей в Европе, и в ней насчитывалось 1026 номеров. Открытый в том же году Калининский мост через Москва-реку связал Дорогомилово с центром города и сократил путь до высотки, быстро ставшей знаменитой на всю Москву.

Сталинская высотка на Кутузовском проспекте представляет из себя в плане П-образное здание, состоящее из трёх корпусов. Башня центрального корпуса, в которой и расположена гостиница «Украина», насчитывает 34 этажа, а его высота составляет 206 метров с учётом 73-метрового шпиля. Боковые корпуса высотки имеют переменную этажность от 9 до 11 этажей и являются жилыми, в них размещены 255 квартир разной площади с количеством комнат от 2 до 4.

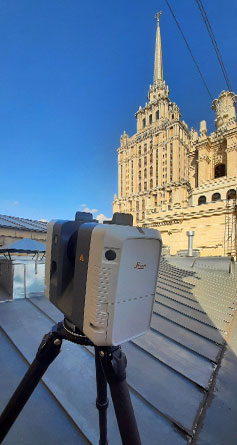

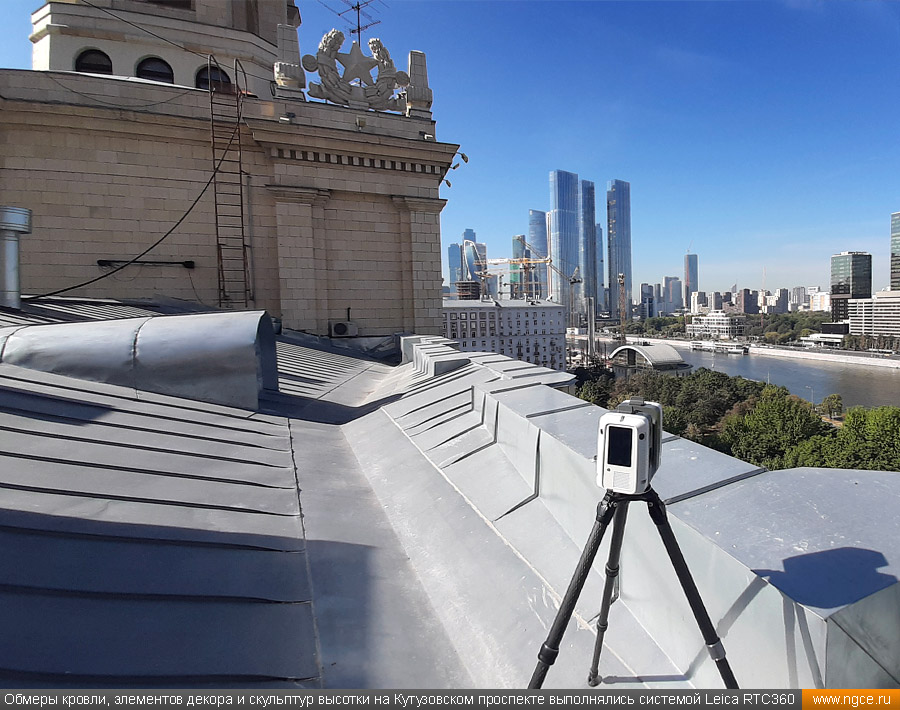

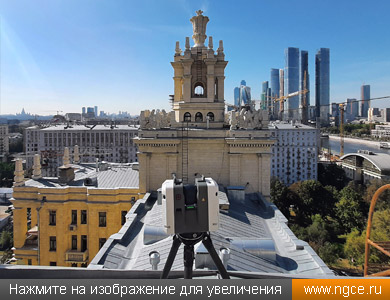

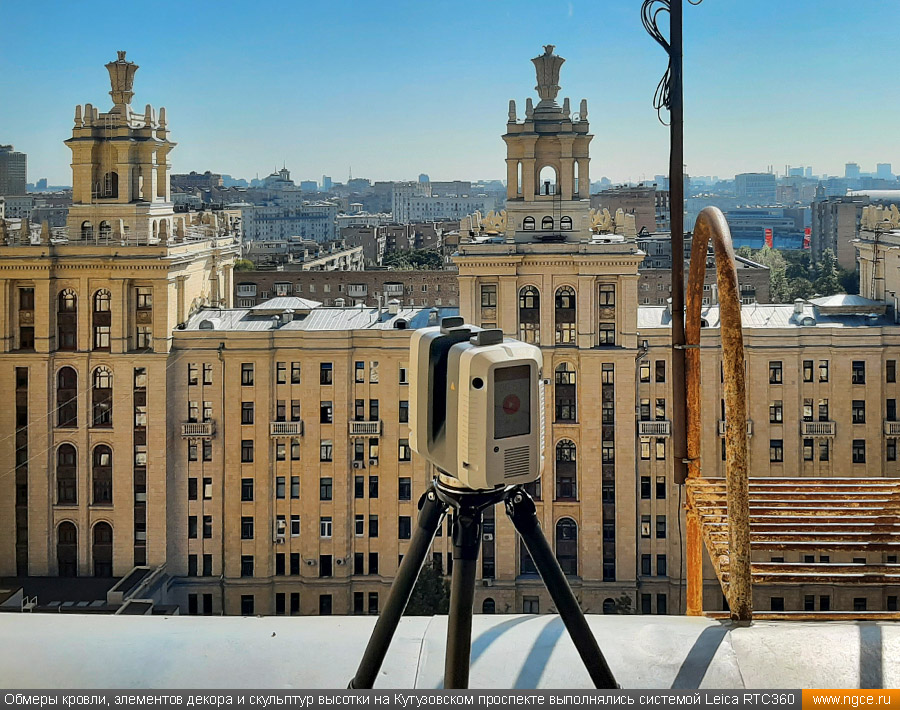

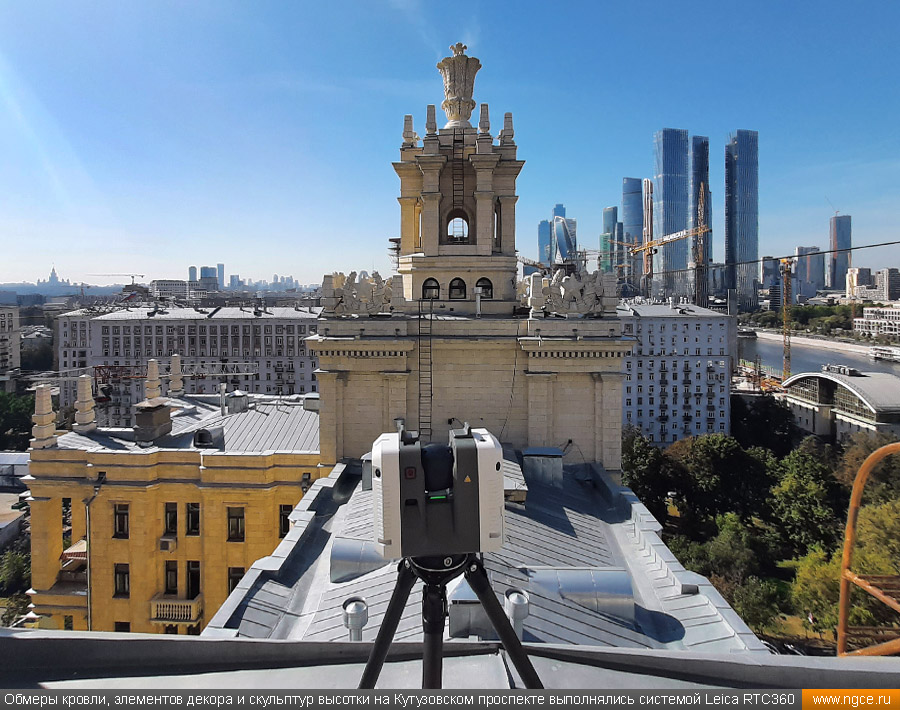

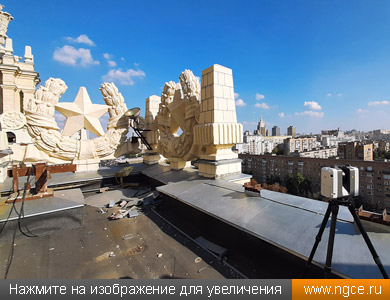

Обмеры кровли, элементов декора и скульптур высотки на Кутузовском проспекте выполнялись системой Leica RTC360 Обмеры кровли, элементов декора и скульптур высотки на Кутузовском проспекте выполнялись системой Leica RTC360

Обмерные работы методом лазерного сканирования высотки на Кутузовском проспекте

Обмерные работы по трёхмерному лазерному сканированию двух жилых корпусов знаменитой московской сталинской высотки на Кутузовском проспекте, в которой находится гостиница «Украина», производились нами в рамках проекта Фонда капитального ремонта многоквартирных работ города Москвы.

Целью работ являлось лазерное сканирование и получение обмерных точечных 3D моделей фасадов и кровли жилых корпусов, элементов декора, статуй, мест общего пользования внутри жилых зданий, в том числе подъездов, чердаков, двухуровневого подвала. Эти цифровые материалы были необходимы для подготовки проекта ремонта и реставрации данного исторического здания.

Для производства 3D обмерных работ нашими специалистами использовались лазерный сканер Leica ScanStation P40 с высокой дальностью съёмки и лазерный сканер Leica RTC360, который является один из самых быстрых сканеров в своём классе.

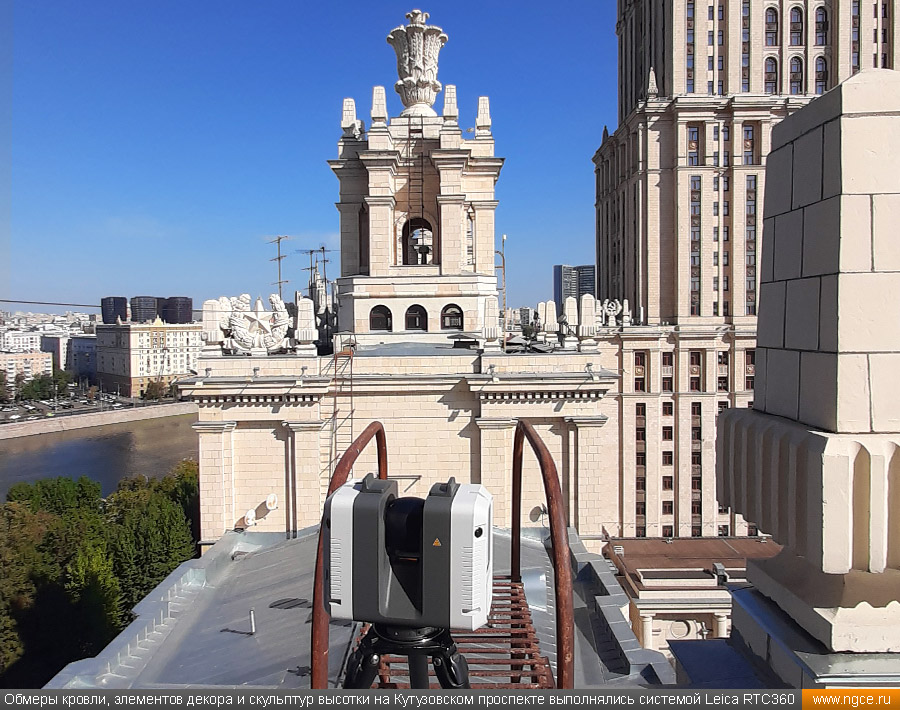

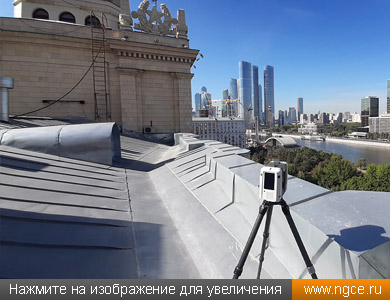

Обмеры кровли, элементов декора и скульптур высотки на Кутузовском проспекте выполнялись системой Leica RTC360 Обмеры кровли, элементов декора и скульптур высотки на Кутузовском проспекте выполнялись системой Leica RTC360

Собственный парк профессионального измерительного оборудования в компании «НГКИ» достаточно велик, поэтому у наших опытных инженеров всегда есть несколько вариантов, какой именно прибор лучше применить для наиболее эффективного решения тех или иных задач. По каким именно соображениям выбор наших специалистами пал именно на эти лазерные сканеры, объясняется описанными ниже причинами.

Leica ScanStation P40 представляет собой дальнобойный, но при этом очень точный и производительный лазерный сканер с возможностью более плотного 3D сканирования на участках фасадов, выбранных вручную на экране прибора. Он использовался нами для лазерного сканирования фасадов и элементов декора на дальних расстояниях.

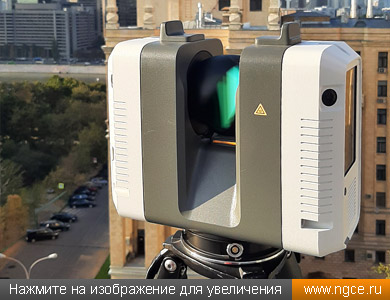

Leica RTC360 отличается высочайшей производительностью и качеством съёмки на небольшом удалении от объекта, он использовался нами для трёхмерного лазерного сканирования элементов декора на расстояниях до десяти метров, а также по причине своей лёгкости и манёвренности — для 3D обмеров внутренних помещений, подъездов, лестниц, чердаков и кровли.

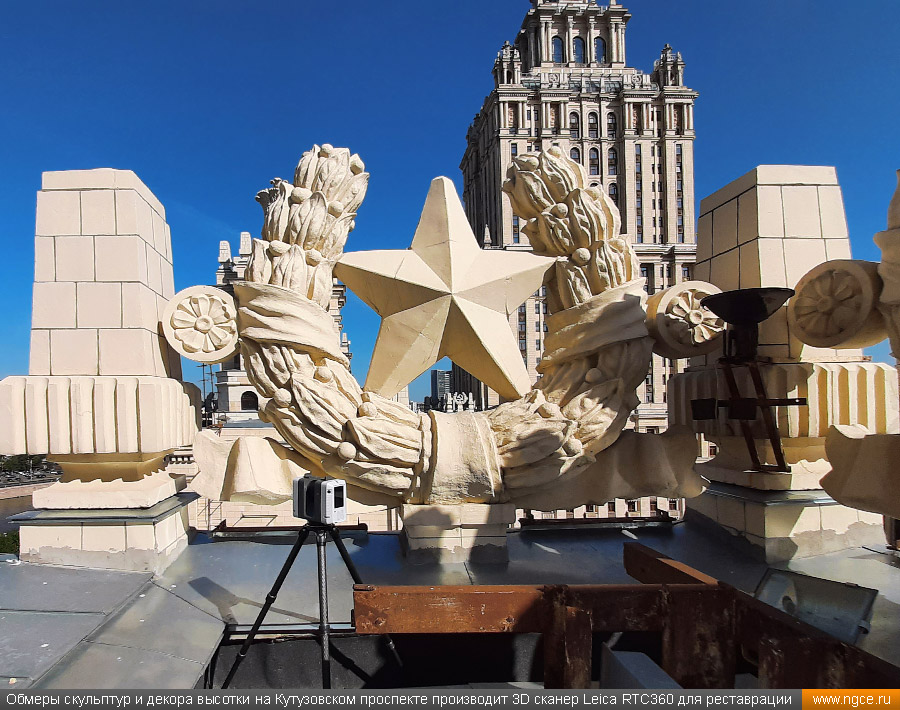

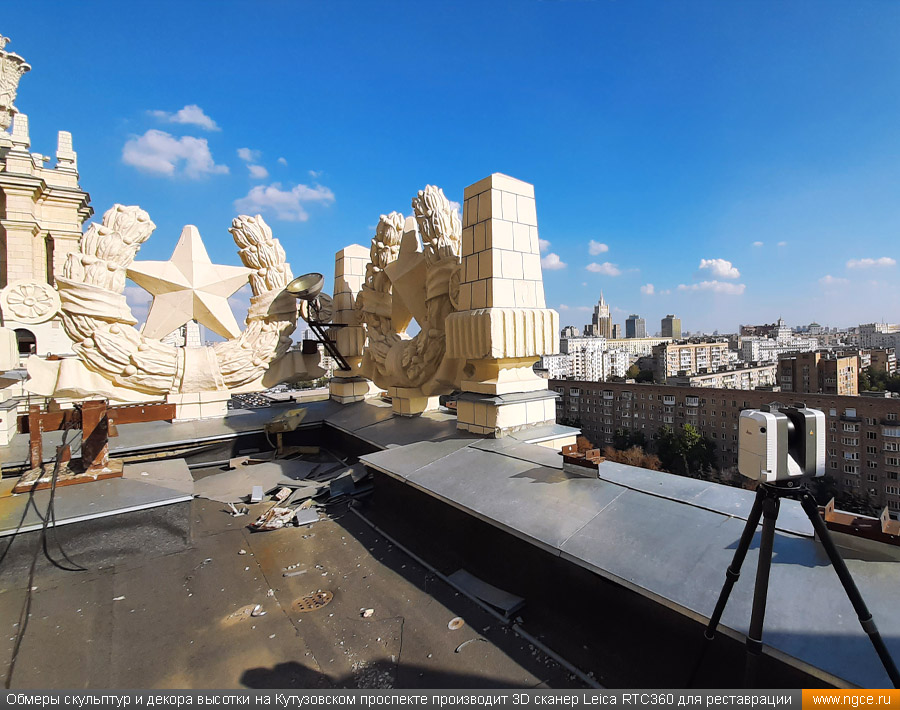

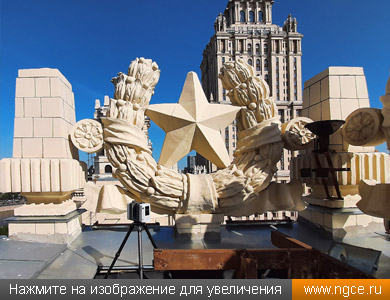

Обмеры скульптур и декора высотки на Кутузовском проспекте производит 3D сканер Leica RTC360 для реставрации Обмеры скульптур и декора высотки на Кутузовском проспекте производит 3D сканер Leica RTC360 для реставрации

Всего полевые работы осуществлялись в течение примерно одного месяца. В результате выполненного 3D лазерного сканирования нами было получено 1083 отдельных скана, которые уже на камеральном этапе работ было необходимо обработать, очистить от посторонних шумов и объектов, а затем произвести их сшивку в единую точечную 3D модель здания.

В итоге по результатам уравнивания было получено единое облако точек всего объекта в условной системе координат.

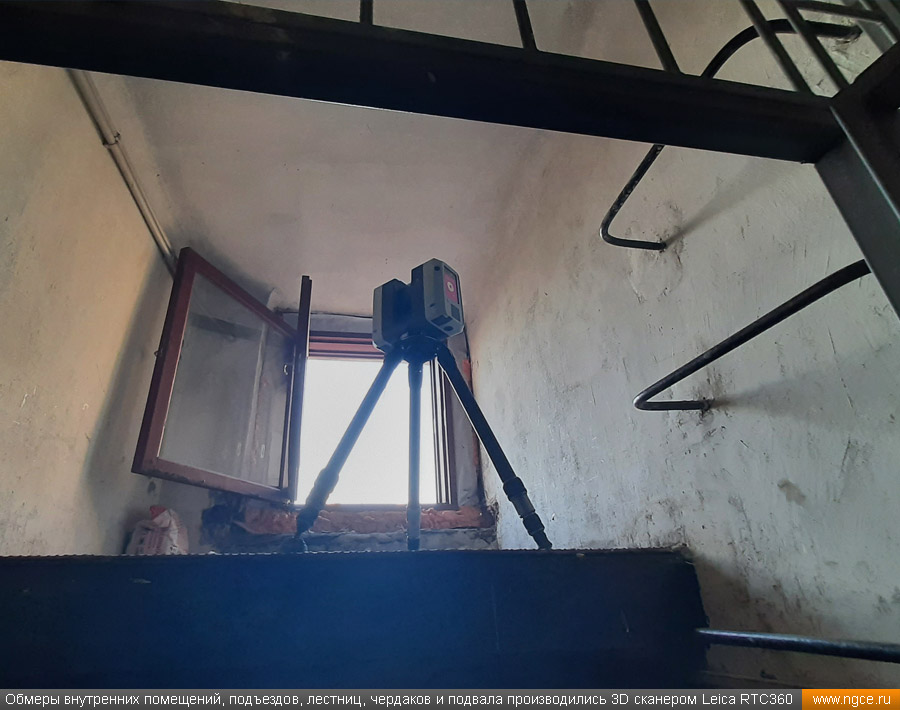

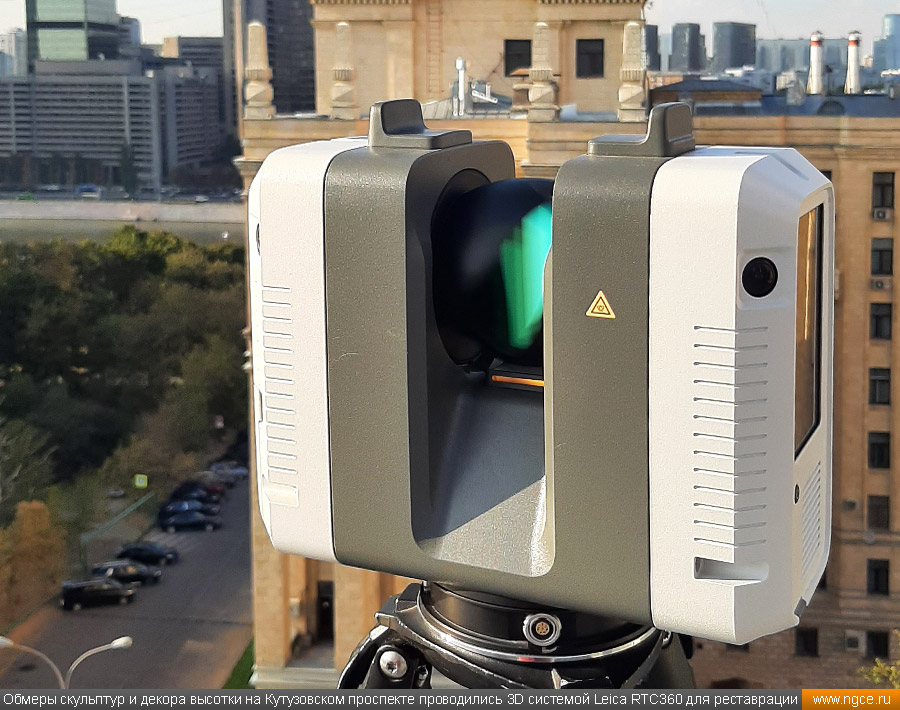

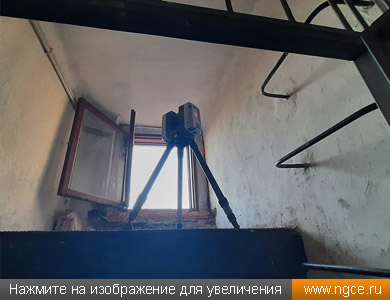

Обмеры внутренних помещений, подъездов, лестниц, чердаков и подвала производились 3D сканером Leica RTC360 Обмеры скульптур и декора высотки на Кутузовском проспекте проводились 3D системой Leica RTC360 для реставрации

Обмерные точечные 3D модели высотки на Кутузовском проспекте в Москве

По итогам всех выполненных работ Заказчику были переданы:
— файлы с точечными 3D моделями всего здания и отдельных помещений в стандартном формате Autodesk ReCap;
— облака точек в стандартном формате Autodesk ReCap с возможностью просмотра 3D панорам с каждой из станций лазерного сканирования.

Ниже вы сможете посмотреть фрагменты и примеры точечных обмерных 3D моделей здания высотки на Кутузовском проспекте, полученных нашими специалистами в результате обработки данных выполненного лазерного сканирования знаменитого здания сталинской высотки на Кутузовском проспекте в Москве, известной всем как гостиница «Украина».

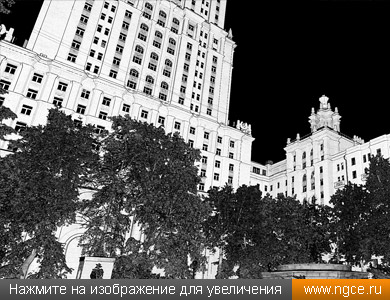

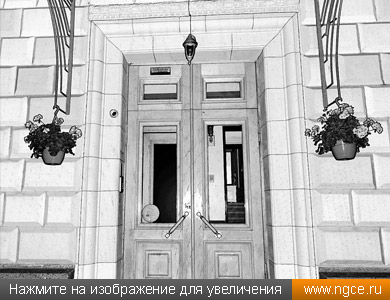

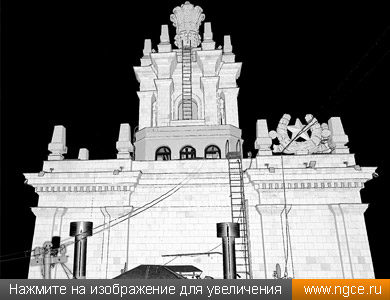

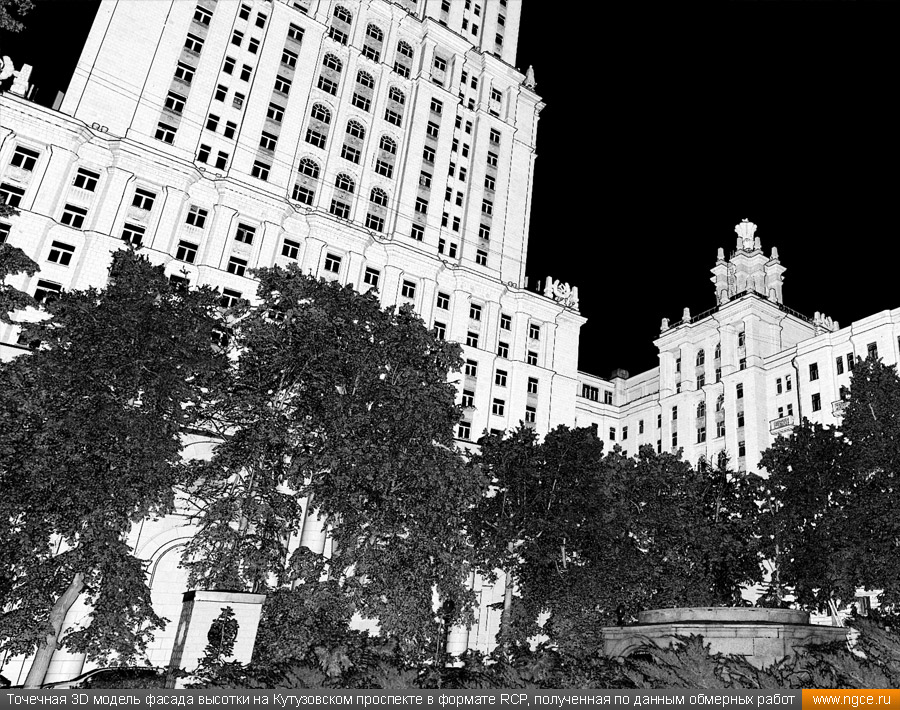

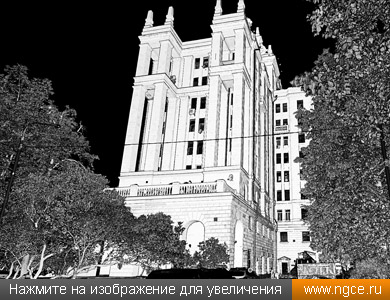

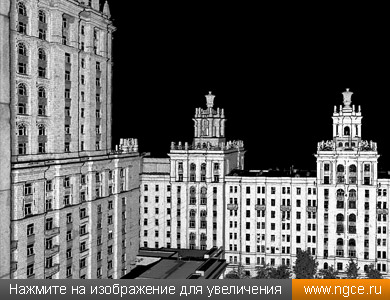

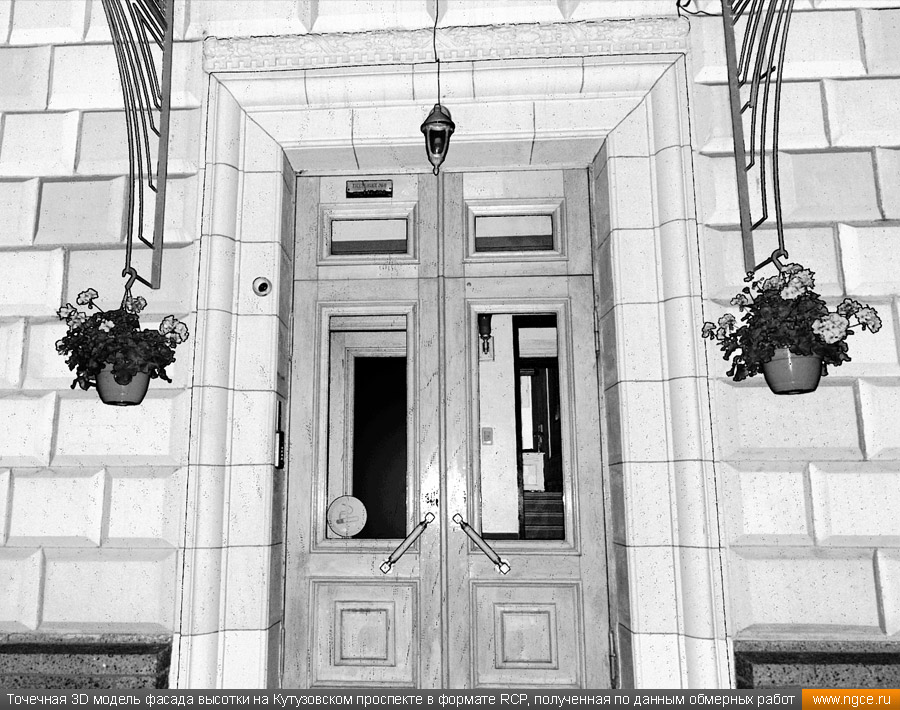

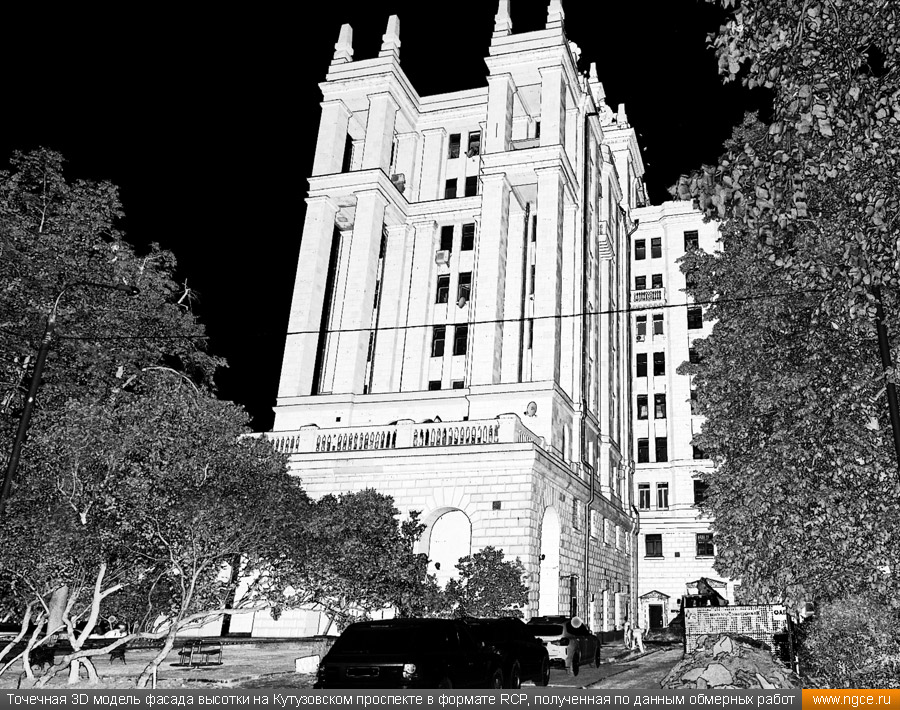

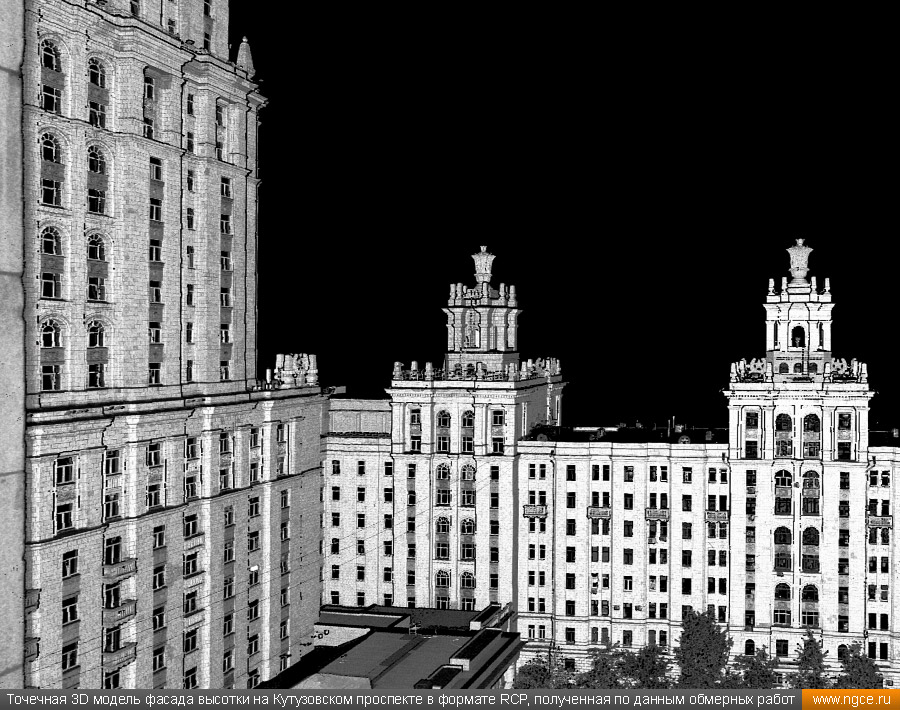

Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ

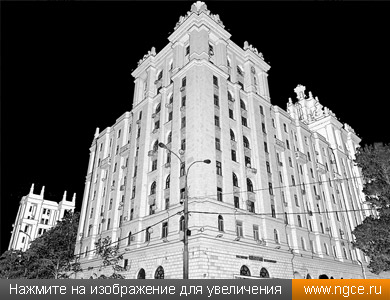

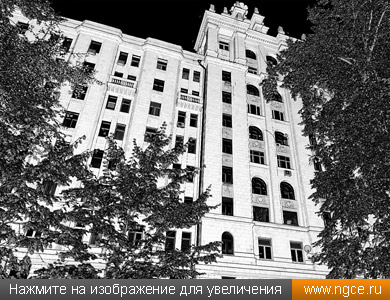

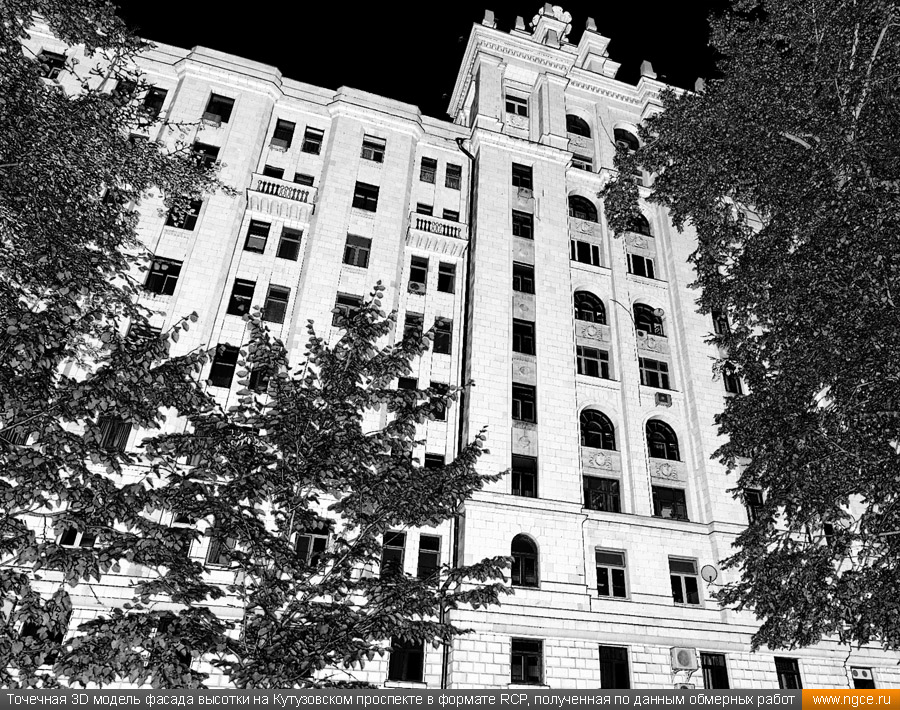

Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ

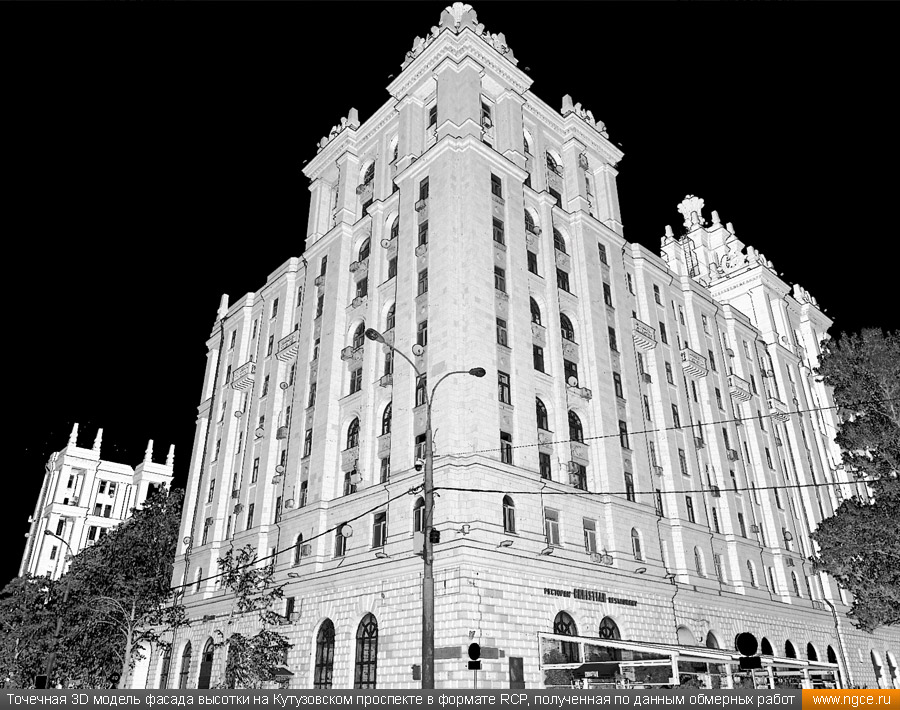

Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ

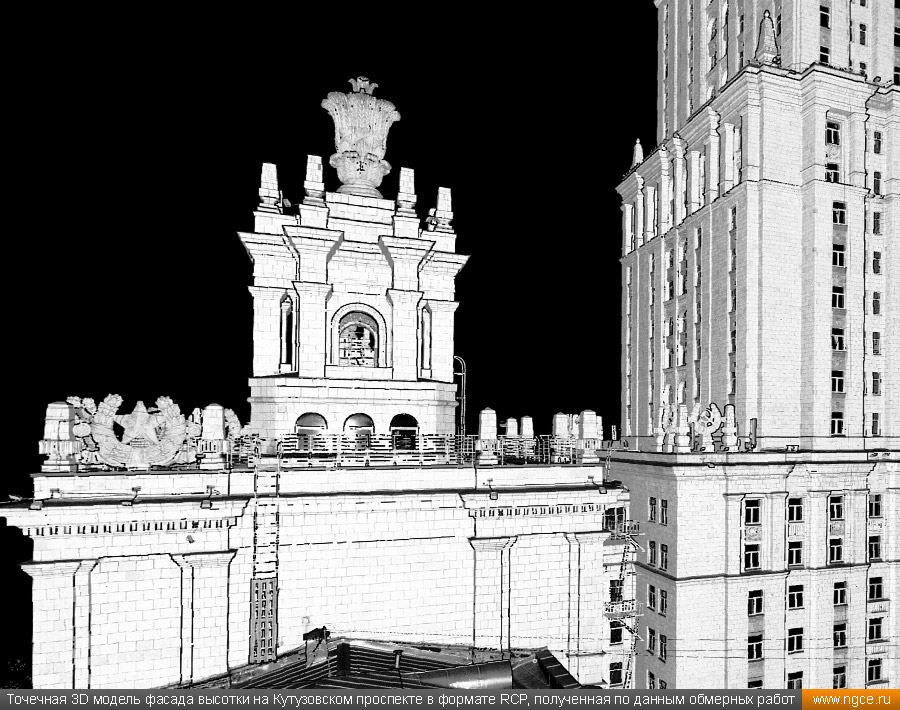

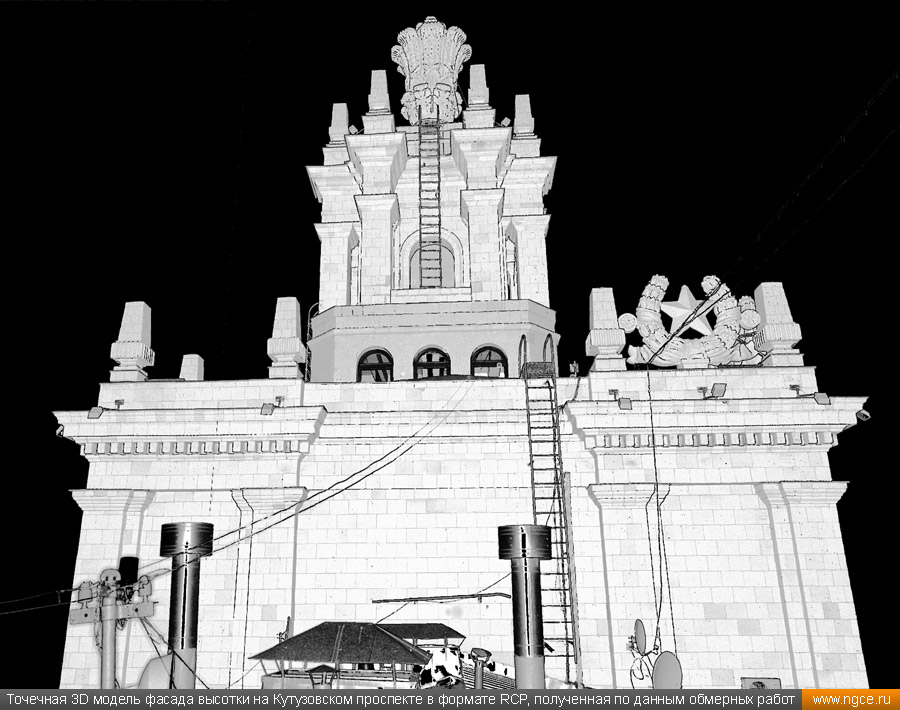

Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ Точечная 3D модель фасада высотки на Кутузовском проспекте в формате RCP, полученная по данным обмерных работ

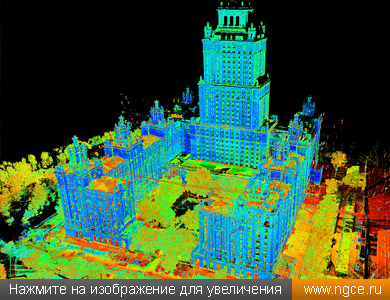

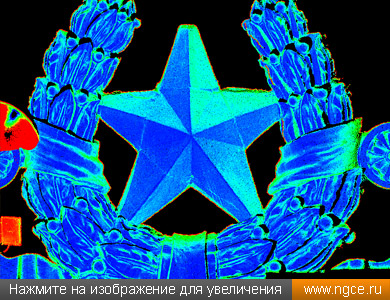

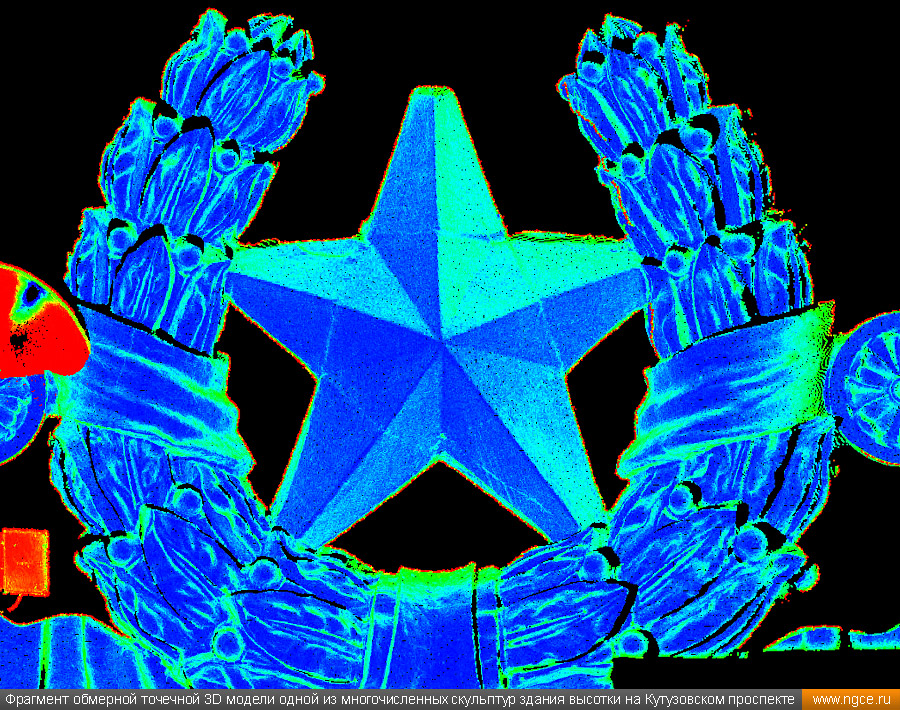

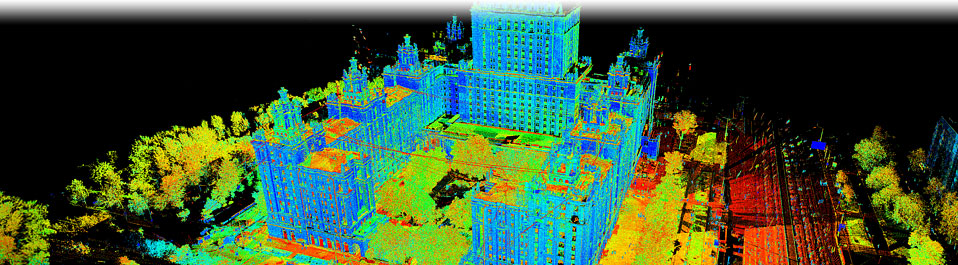

Общий вид обмерной точечной 3D модели здания гостиницы «Украина», полученной по данным лазерного сканирования Фрагмент обмерной точечной 3D модели одной из многочисленных скульптур здания высотки на Кутузовском проспекте

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».

Изображения:

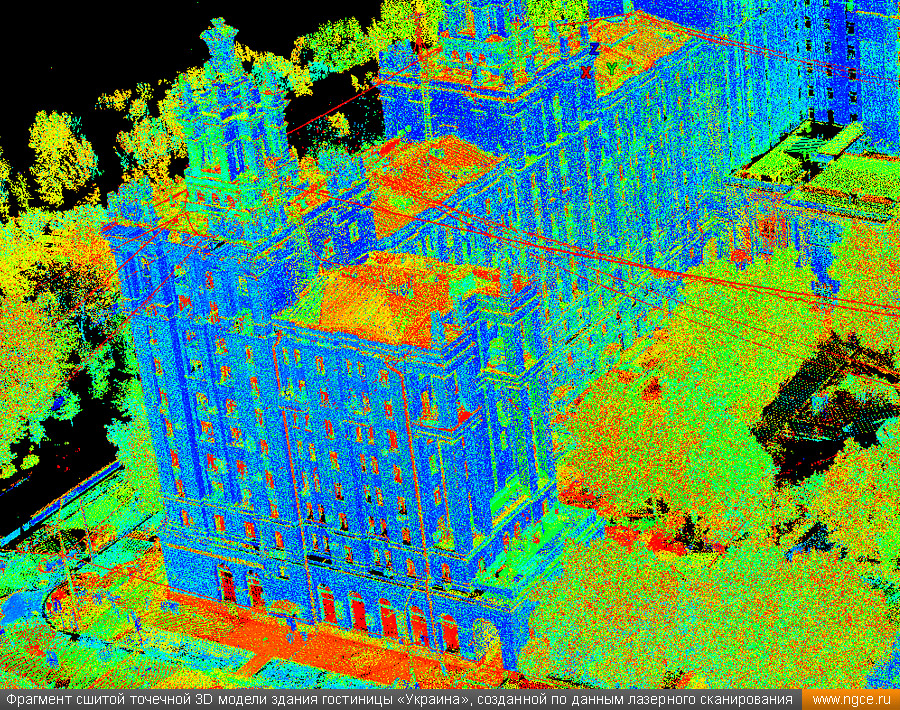

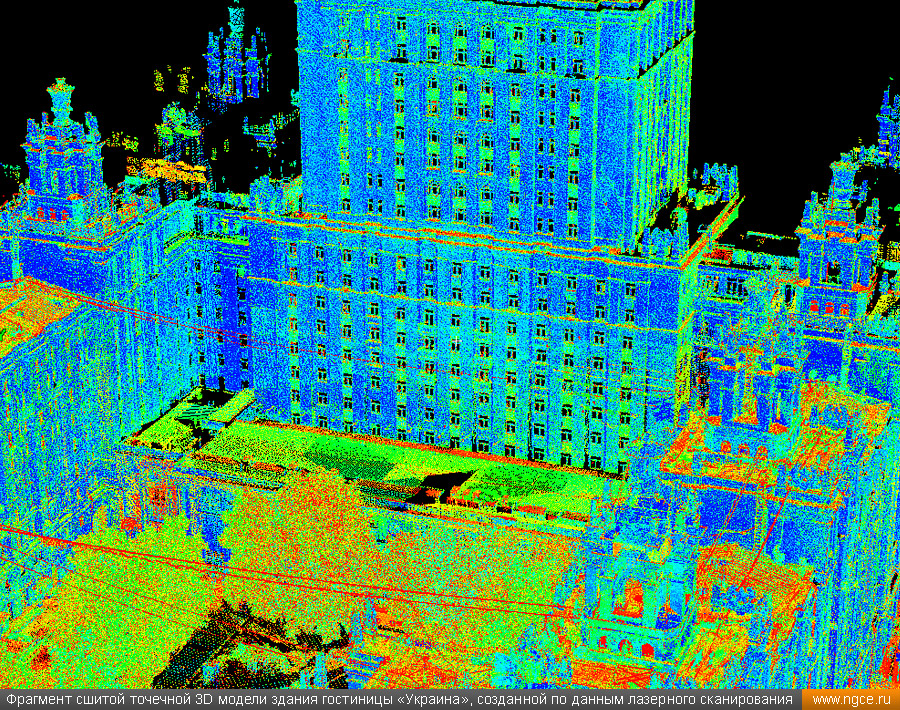

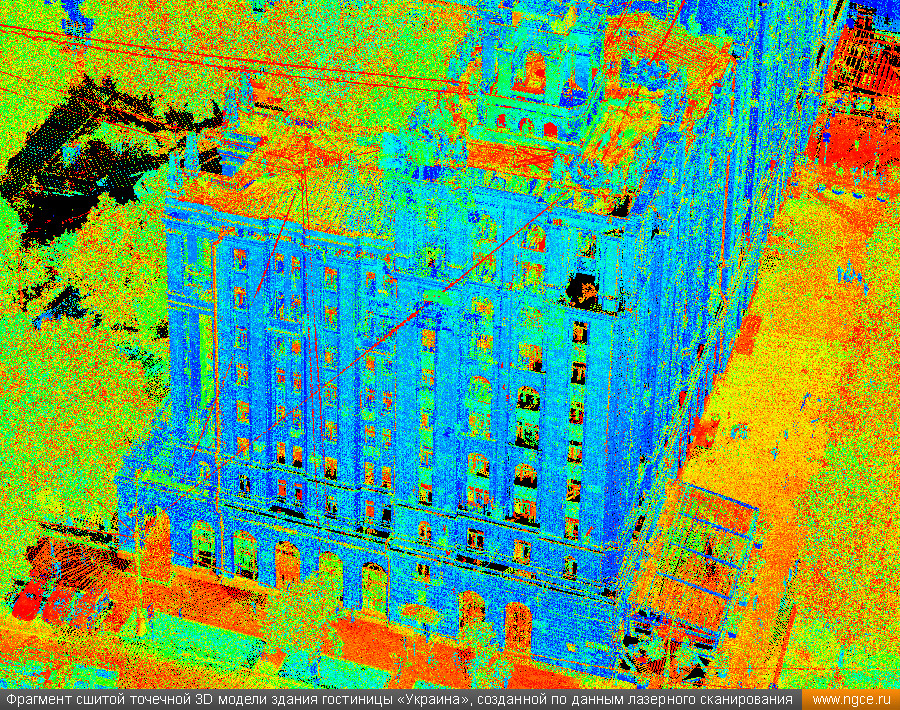

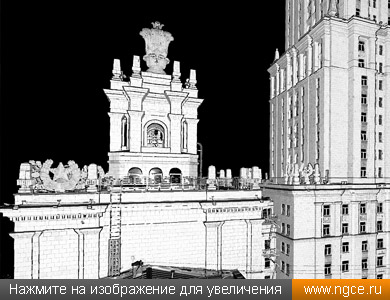

Фрагмент сшитой точечной 3D модели здания гостиницы «Украина», созданной по данным лазерного сканирования Фрагмент сшитой точечной 3D модели здания гостиницы «Украина», созданной по данным лазерного сканирования Фрагмент сшитой точечной 3D модели здания гостиницы «Украина», созданной по данным лазерного сканирования
