Обмеры и 3D моделирование Дома Пашкова в Москве для целей 3D mapping

Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию фасадов и дворовой территории знаменитого Дома Пашкова в центре Москвы. Точные обмерные работы и построение 3D моделей были произведены для целей 3D mapping.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками.

Для целей подготовки 3D маски требуется не только точная, но и актуальная модель объекта с учётом его состояния и с отображением различных элементов. Такую модель можно получить лишь в результате проведения архитектурных обмеров всего объекта. Из всех существующих методов производства обмерных работ только лазерное сканирование в состоянии обеспечить и высокую точность, и необходимую детальность результатов съёмки. Кроме того, технология 3D сканирования позволяет без потери в качестве произвести обмерные работы достаточно быстро, сэкономив массу времени.

Лазерное сканирование и построение 3D моделей Дома Пашкова

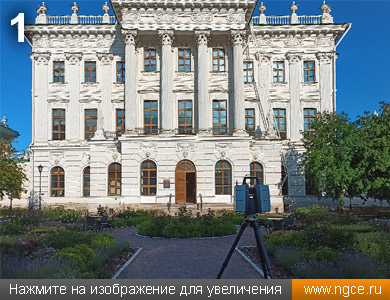

Наш Заказчик, который занимается оформлением корпоративных праздников и мероприятий, заказал нам проведение лазерного сканирования и построение 3D моделей дворовой территории и дворового фасада знаменитого московского здания Дома Пашкова в Москве (фото 1) для целей трансляции изображений на фасад здания (3D mapping).

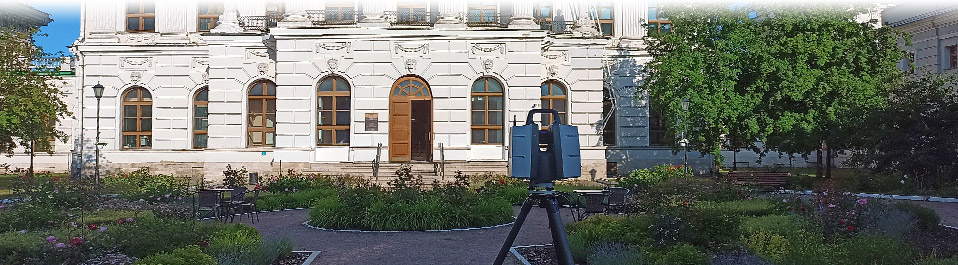

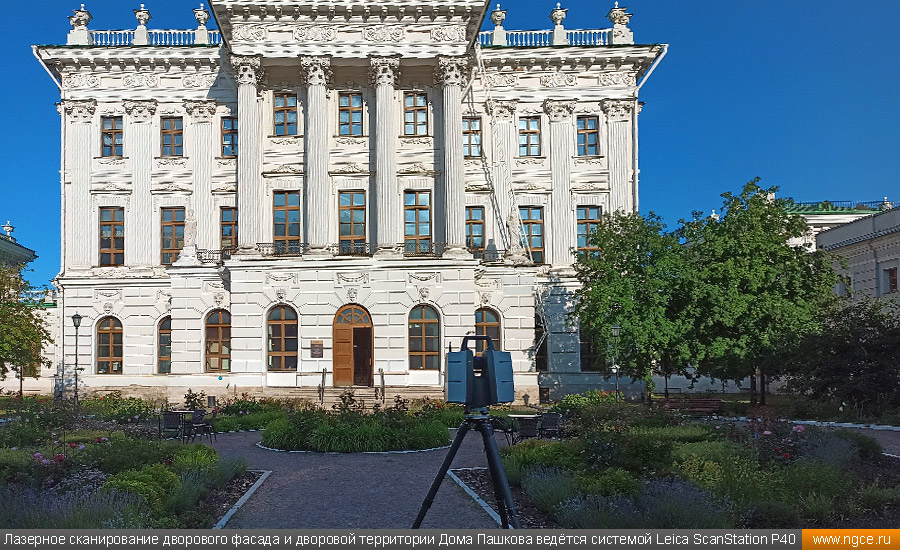

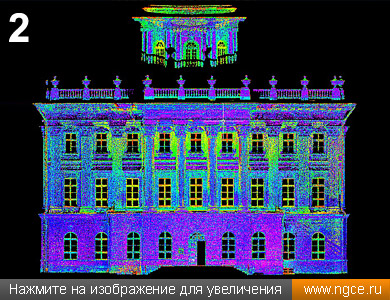

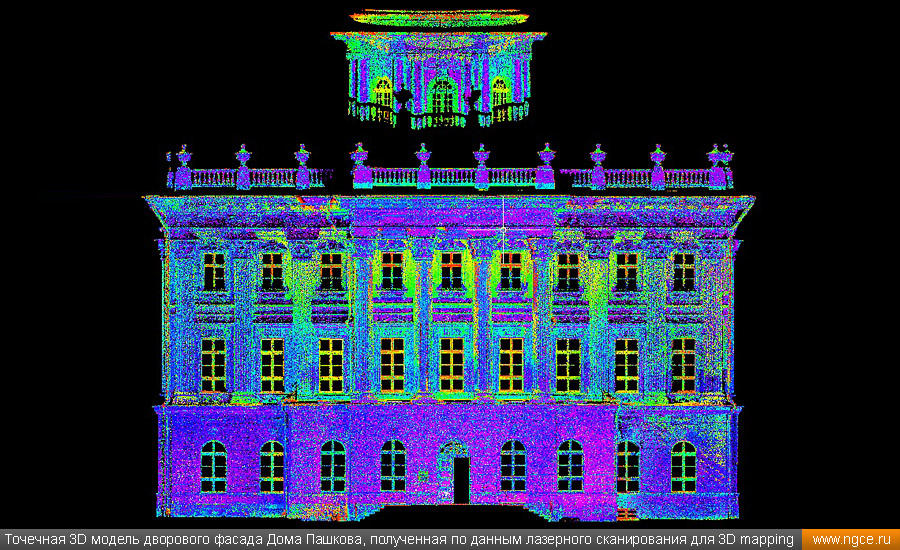

Лазерное сканирование было проведено системой Leica ScanStation P40 за один рабочий день. Поскольку расстановка транслирующих установок изначально планировалась на территории двора здания, то его кровлю сканировать вообще не пришлось (фото 2).

Обмерные 3D модели фасада Дома Пашкова и дворовой территории

На камеральном этапе работ нашими специалистами по данным выполненного трёхмерного лазерного сканирования были построены точные обмерные 3D модели фасада Дома Пашкова и прилегающей дворовой территории.

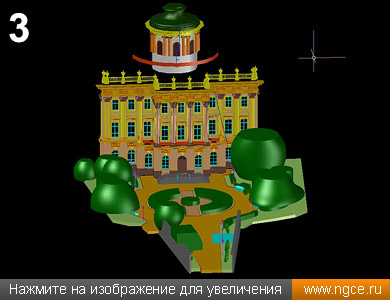

3D модель дворовой территории Дома Пашкова была заказана для целей планирования расстановки транслирующих установок, поэтому мы построили упрощённые модели кустов и деревьев только лишь для целей определения границ теней, возникающих из-за растительности во дворе здания (фото 3).

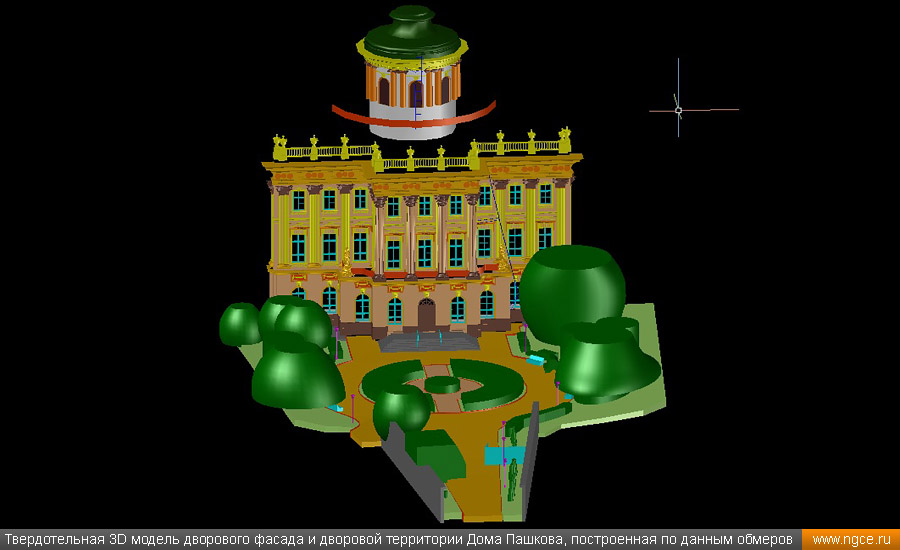

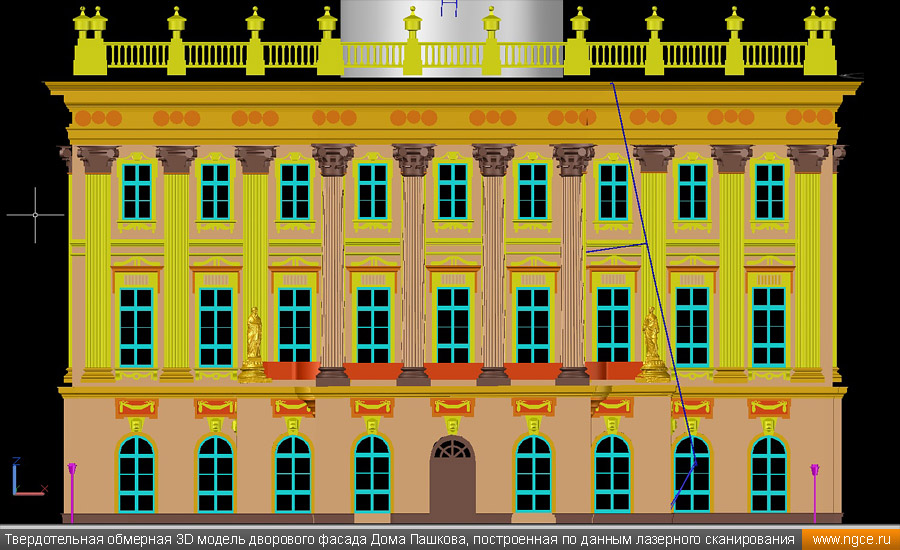

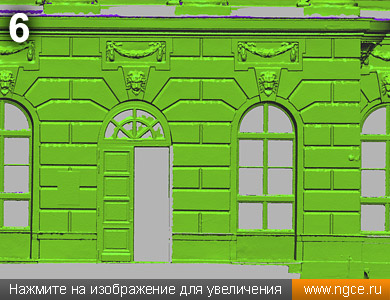

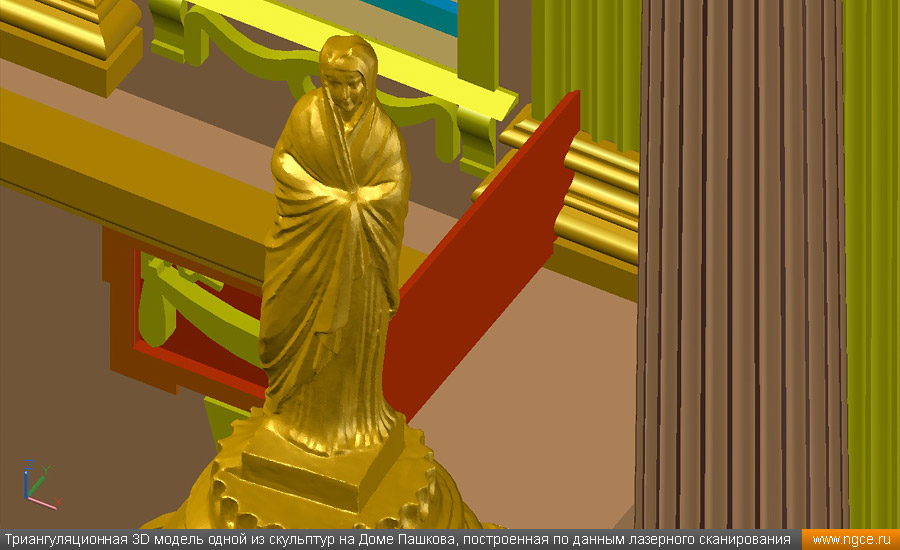

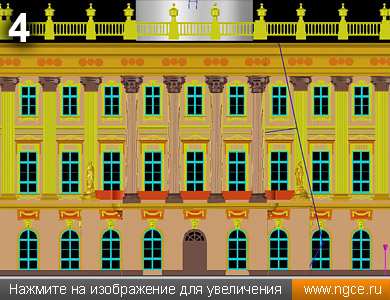

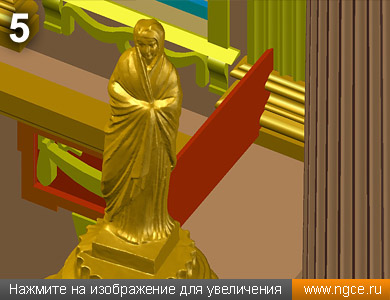

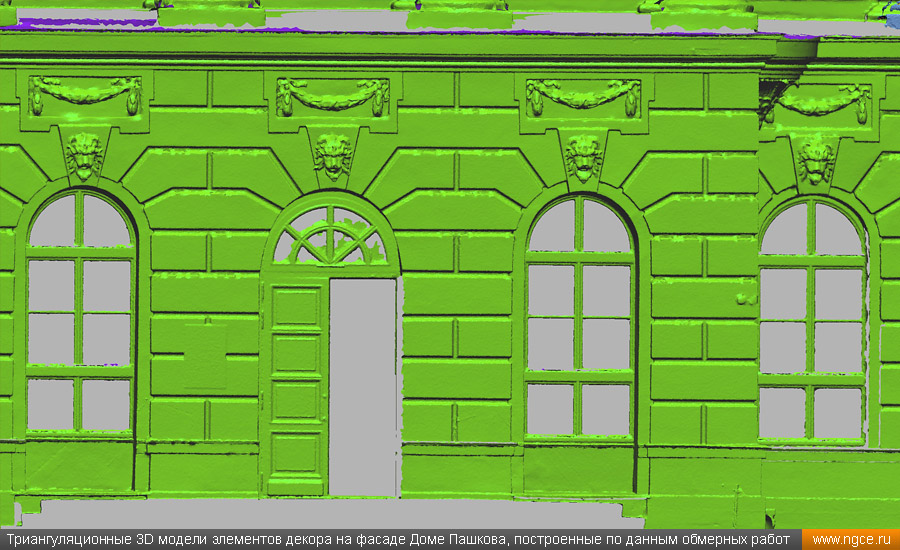

Итоговая 3D модель самого фасада здания Дома Пашкова была построена нашими специалистами как твердотельная (фото 4), тогда как 3D модели скульптур и декоров были выполнены как триангуляционные (фото 5, 6).

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет проводит обмерные работы методом лазерного сканирования для целей 3D-мэппинга. Вот перечень некоторых наших проектов, реализованных в этой сфере:

— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Лазерное сканирование и 3D моделирование фасадов университета в Каире для целей 3D mapping;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D модель фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Обмеры проекционного купола планетария в Санкт-Петербурге;
— Создание 3D модели зала музея Современной истории России для 3D мэппинга.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» нашего сайта:
