3D сканирование и моделирование деталей водостока для реверс-инжиниринг

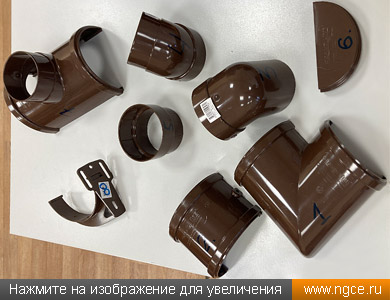

Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению точных обмерных 3D моделей нескольких деталей водосточной системы для целей дальнейшего проектирования и их производства на территории России методом реверс-инжиниринга.

Высокоточные 3D обмеры деталей водосточной системы

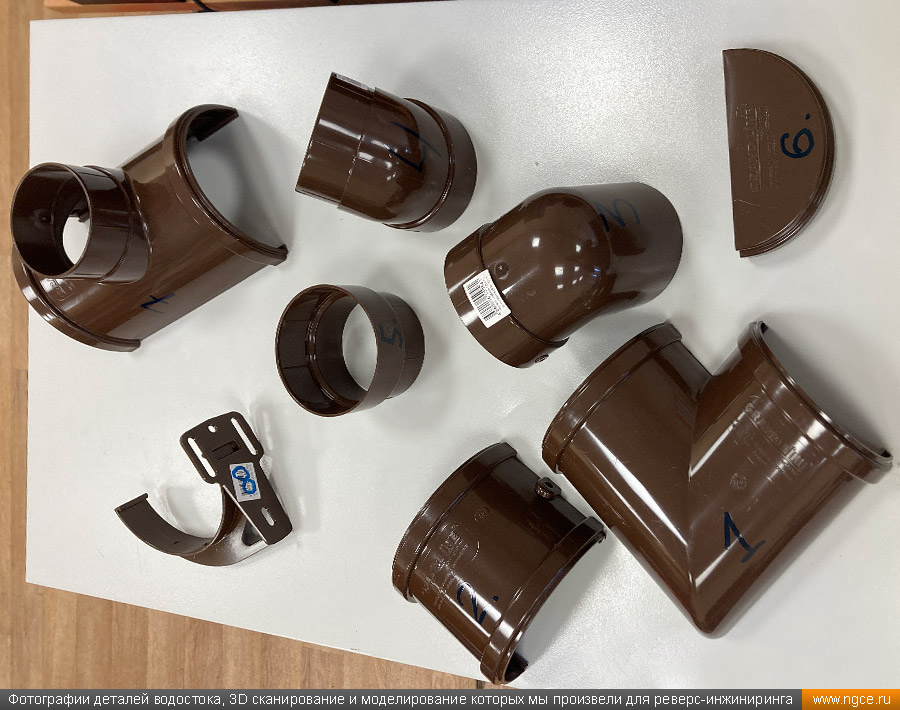

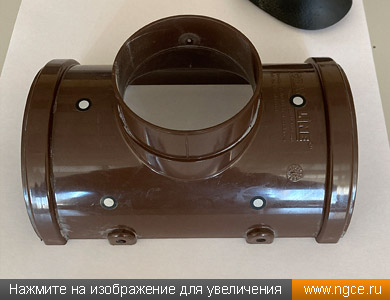

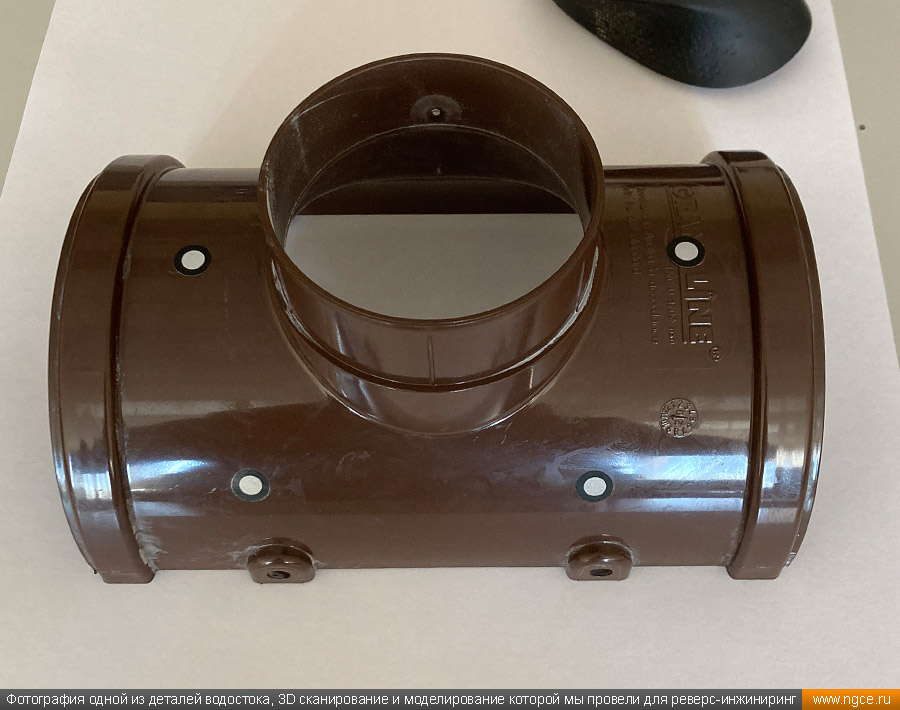

Высокоточные обмерные работы деталей водосточной системы производилось методом 3D сканирования и заняли один рабочий день.

Обмерные работы были осуществлены нашим ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и отличную детализацию. Данная 3D система ориентирована на высокоточную оцифровку объектов 3D сканирования, оснащается лазерами двух типов (синий и красный) и обеспечивает точность данных до 0,02 мм.

Сшивка облаков точек 3D сканирования и получение моделей в формате STL

На камеральном этапе по данным выполненных обмерных работ нашими специалистами были выполнены обработка полученных данных сканирования, сшивка облаков точек в единую точечную модель и далее получение 3D моделей деталей водосточной системы в формате STL. Эти работы заняли ещё один рабочий день.

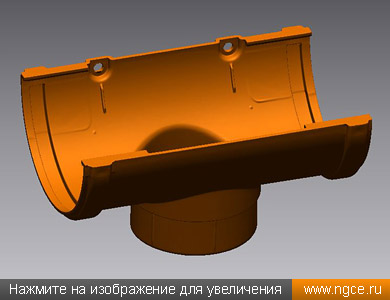

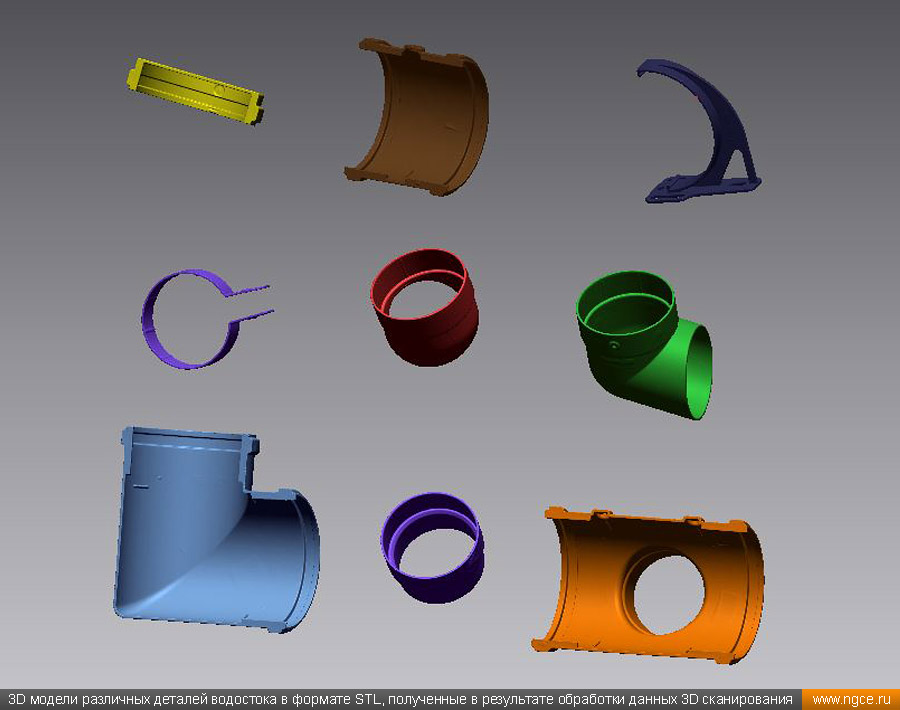

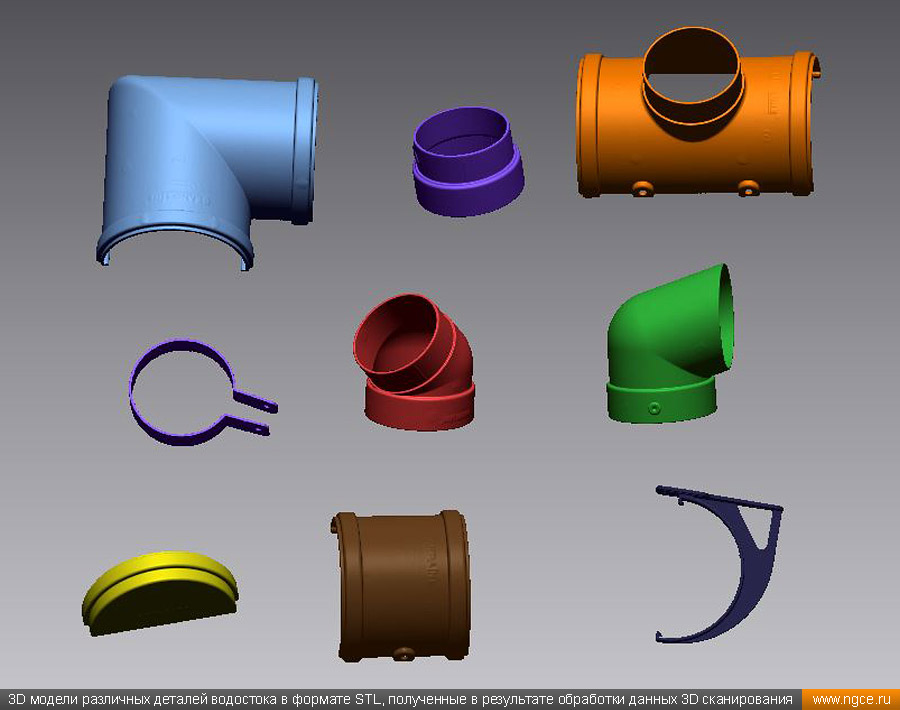

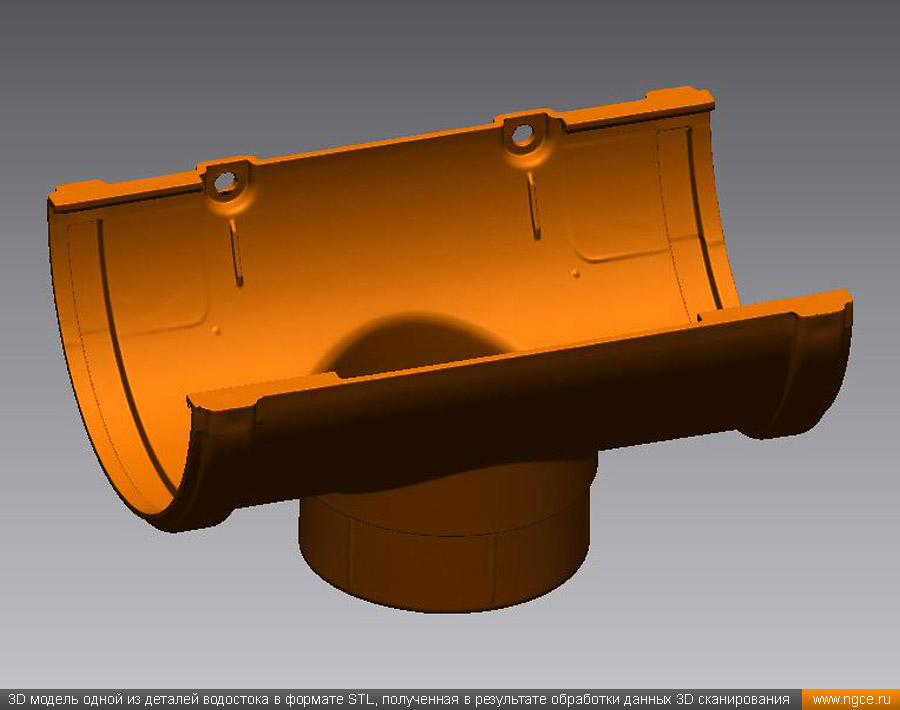

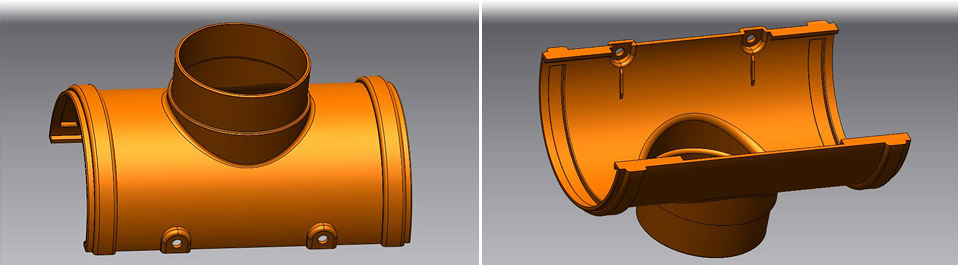

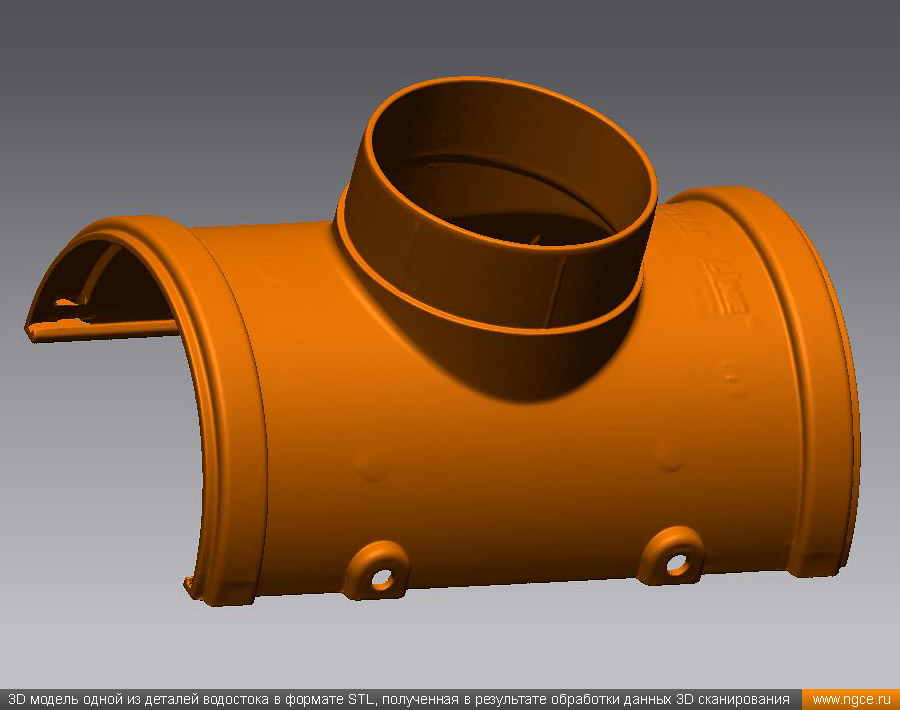

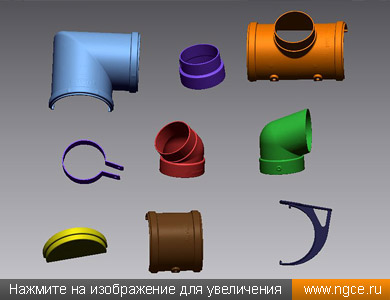

Ниже вы можете посмотреть на полученные на данной стадии триангуляционной 3D модели в формате STL:

Построение точных обмерных 3D моделей деталей в формате STP

На финальной стадии работ нашими специалистами было выполнено построение точных обмерных твердотельных 3D моделей всех девяти деталей водосточной системы.

Из особенностей пластиковых изделий, влияющих на 3D сканирование и моделирование, можно отметить тонкие стенки деталей (1,2 мм – 2,5 мм), а также их глянцевую поверхность и геометрически сложные формы.

3D моделирование всех девяти пластиковых деталей водосточной системы заняло четыре рабочих дня, и результатом выполненной работы стали точные обмерные 3D модели деталей в формате STP.

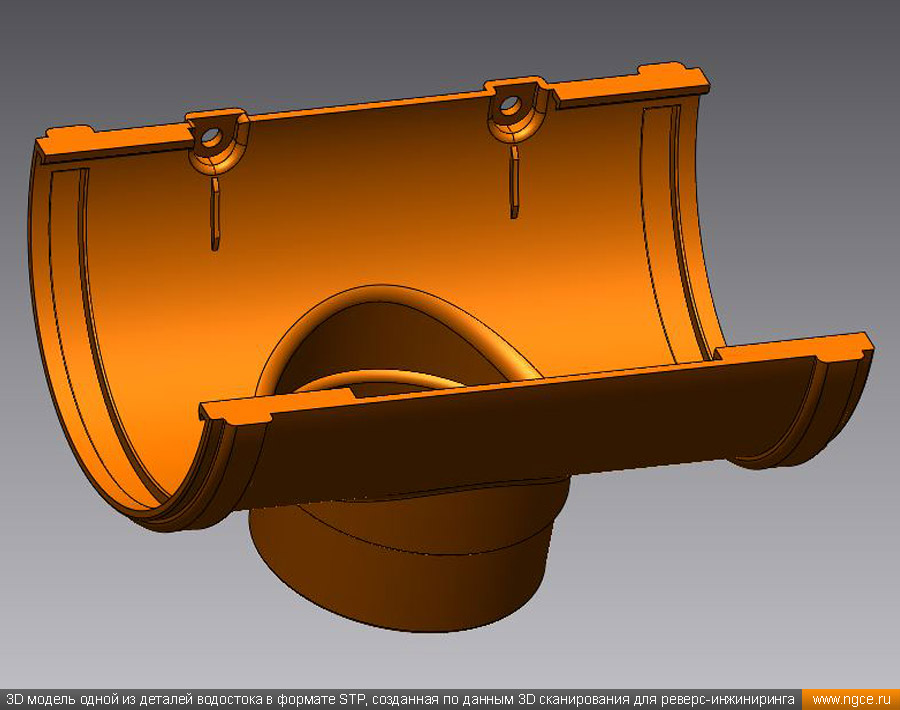

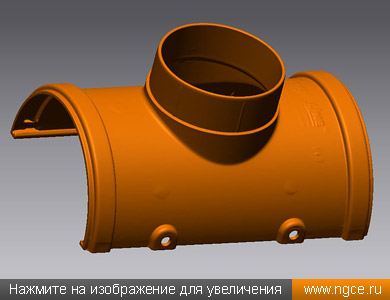

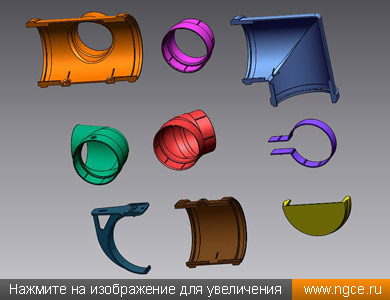

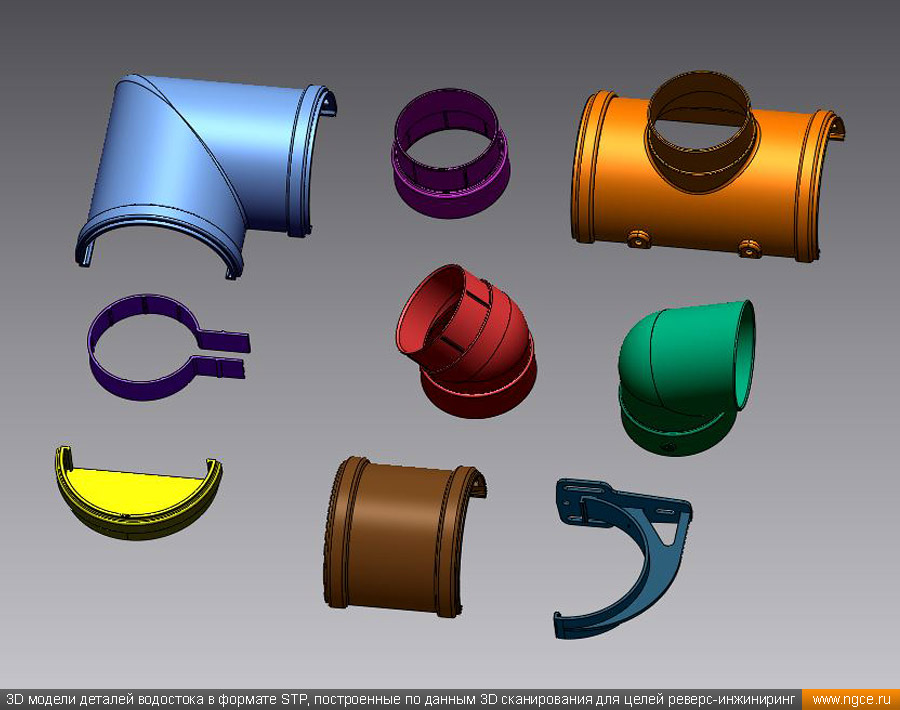

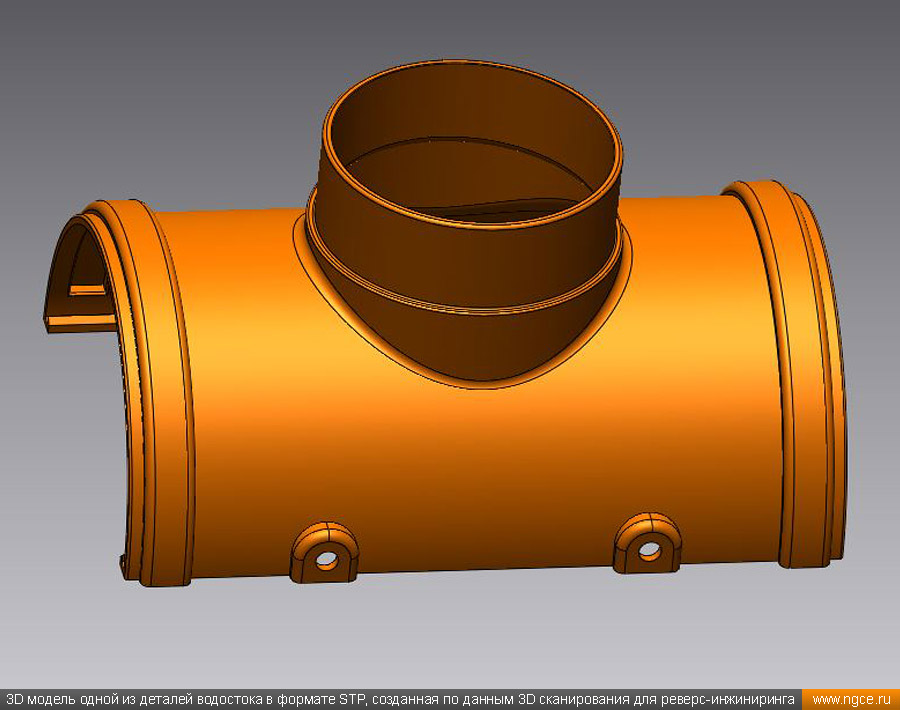

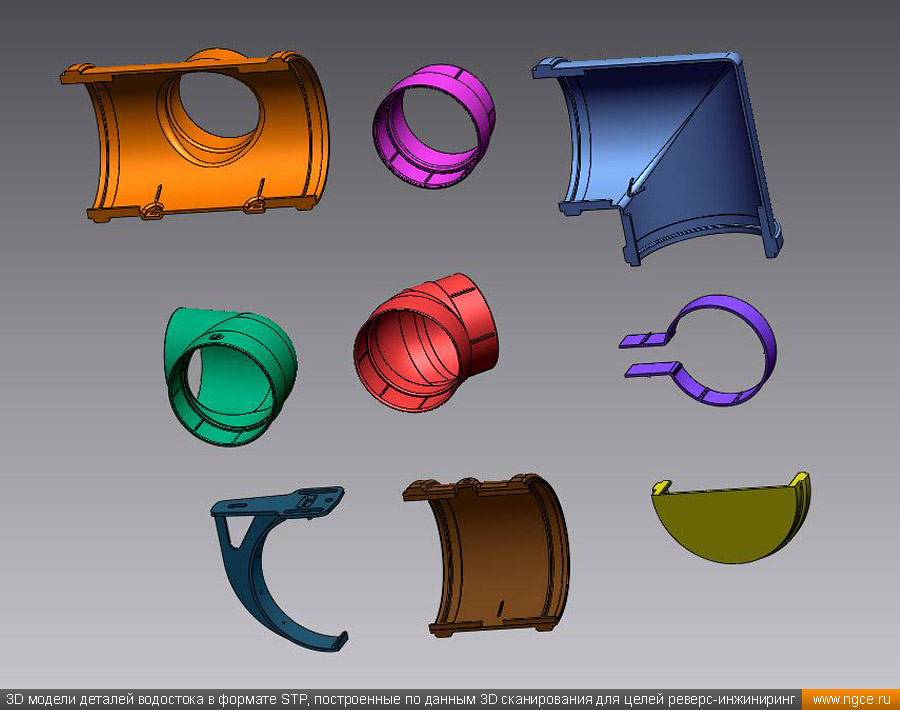

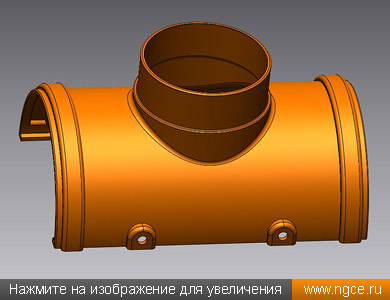

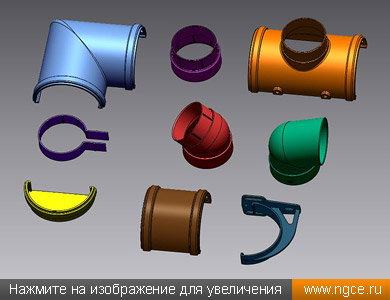

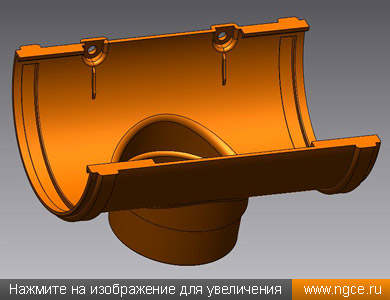

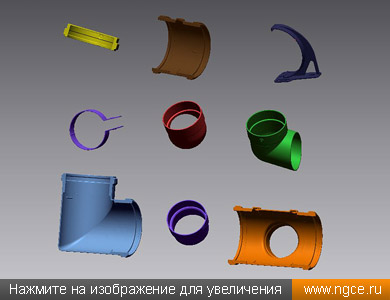

Ниже вы можете посмотреть на итоговые 3D модели в формате STP, которые и были переданы Заказчику:

Контроль точности 3D моделей деталей в формате STP

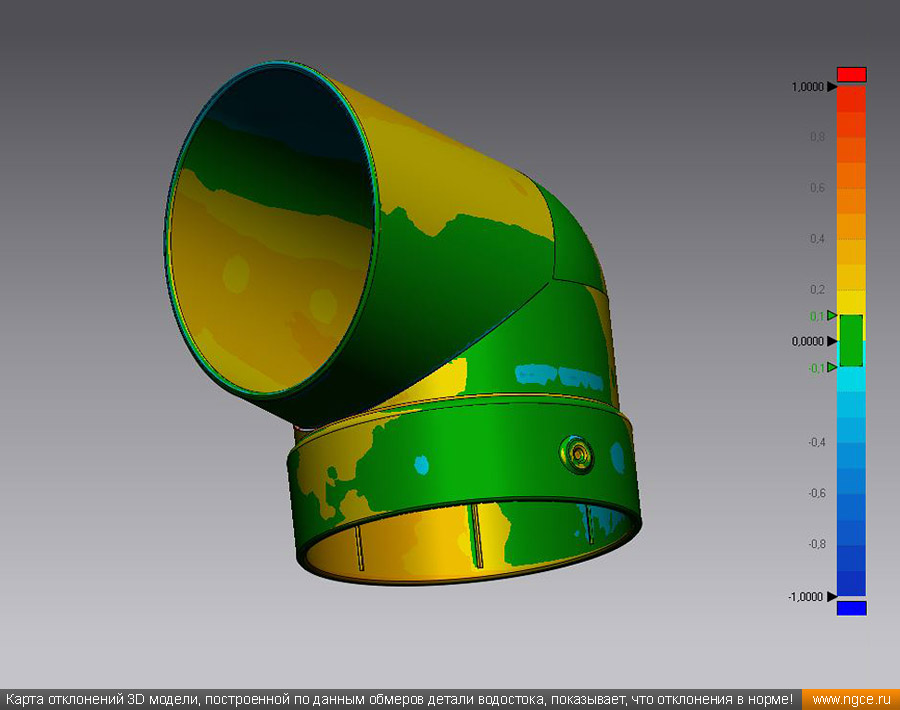

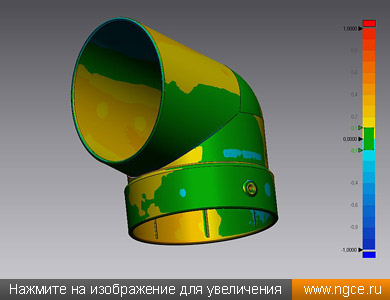

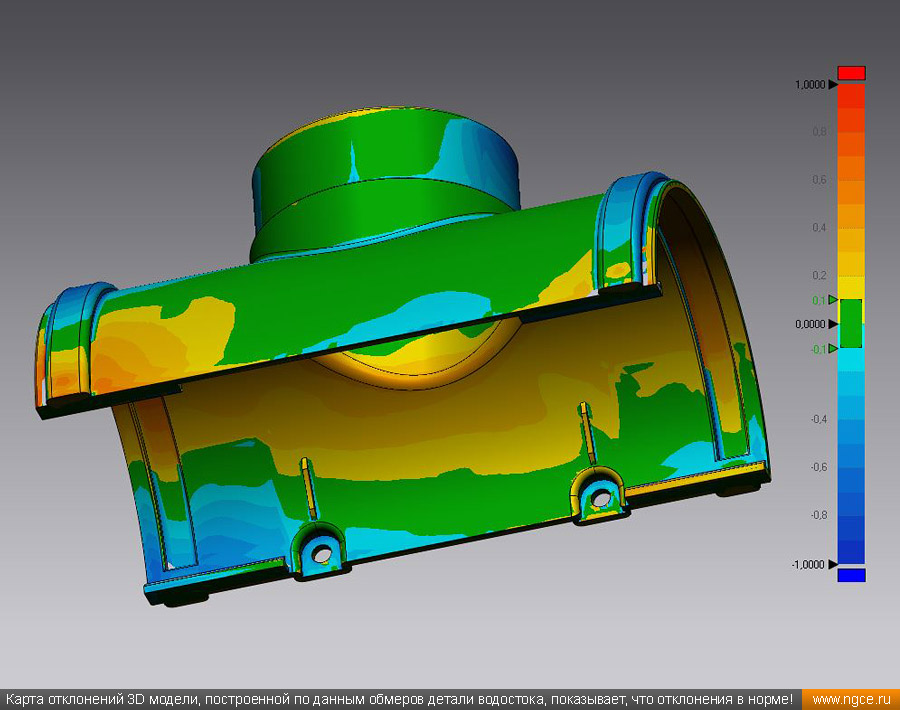

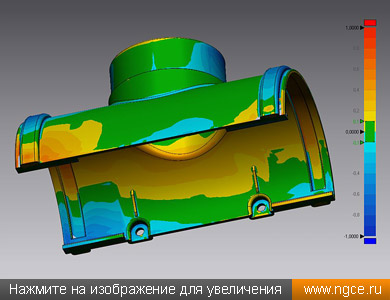

Для контроля точности готовых 3D моделей нами применялся программный модуль построения карты отклонений, который показал, что отклонения построенных 3D моделей минимальны по сравнению с исходными деталями.

Ниже вы можете посмотреть примеры полученных результатов контроля качества построенных 3D моделей:

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
