Лазерное сканирование и подготовка чертежей дома Долговых в Москве

Инженерная компания «НГКИ» выполнила большой проект по архитектурным обмерам одного из весьма интересных памятников архитектуры Мещанского района старой Москвы — дома Долговых на проспекте Мира  — для целей подготовки проекта реставрации этого объекта культурного наследия, XVIII века. Обмерные работы были произведены нашими специалистами методом лазерного сканирования системой Leica ScanStation P40.

Историческая справка о доме Долговых и его владельцах

В конце XVII века в начале современного проспекта Мира возникла Мещанская слобода (отсюда и прежнее название улицы — Мещанская). С середины XVIII века владения на чётной стороне улицы принадлежали почётному гражданину Москвы — купцу Луке Ивановичу Долгову. В 1770 году на этой территории купцом был построен первый каменный дом (возможно по проекту Василия Баженова, зятя Долгова), который сильно пострадал в пожаре Москвы 1812 года и был впоследствии перестроен (ныне это дом по адресу проспект Мира, д. 16). А в 1775 году рядом с ним был возведён новый дом в классическом стиле по проекту другого зятя Л.И. Долгова — московского архитектора Елизвоя Назарова (проспект Мира, д. 20, стр. 1). Данный дом принадлежал семейству Долговых вплоть до 1863 года, когда его приобрёл известный московский врач, почётный профессор Московского университета Григорий Антонович Захарьин.

Последним частным владельцем этого особняка стал симбирский купец Василий Арацков, который перестроил его по проекту братьев Весниных, тогда ещё малоизвестных московских архитекторов. После революции 1917 года дом был национализирован, засёлен, а в последствии (и по сей день) превращён в административное здание, в котором располагались различные организации. За почти век с лишним данный дом неоднократно ремонтировался, и вот, наконец, пришла пора полноценной реставрации этого уникального объекта культурного наследия старой Мещанской Москвы.

Обмеры дома Долговых на проспекте Мира методом лазерного сканирования

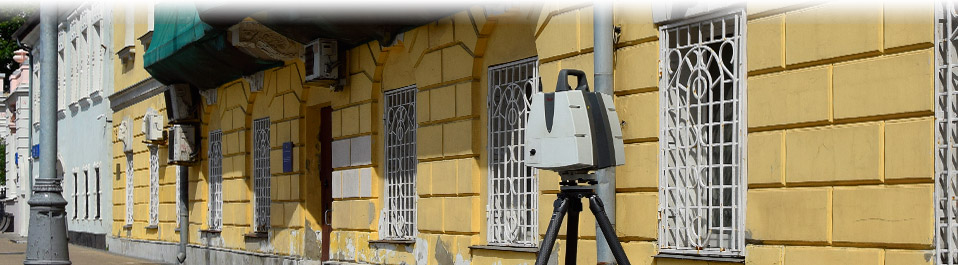

3D лазерное сканирование интерьеров и фасадов здания заняло у наших специалистов три рабочих дня. Обмеры производились системой Leica ScanStation P40. Небольшие сложности возникали с доступом в отдельные помещения, как и в любом действующем административном здании, где работают люди. Часть помещений обмерялась в вечернее время, когда они были пустыми. Особое внимание было уделено нами элементам декора на уличных фасадах здания и декорированным элементам в его интерьерах. Эти участки сканировались с повышенной плотностью. Обмерные работы проводились в самом конце лета, и поэтому определённые сложности возникли с лазерным сканированием дворового фасада здания, закрытого разросшимися деревьями и кустарником. Лазерный сканер приходилось ставить практически вплотную к стене, и тем не менее на сканах оставались «мёртвые зоны».

На крышу наши специалисты не выходили, поскольку по условиям Технического задания, планы кровли готовились в масштабе 1:50, и съёмки с земли и чердака было вполне достаточно. Все измерения были привязаны к высотной системе координат Москвы.

Обработка и сшивка сканов, подготовка комплекта обмерных чертежей

Сшивка сканов в единую точечную 3D модель и очистка от посторонних шумов заняли три дня, а далее начался процесс создания обмерных чертежей. На первом этапе вычерчивались фасады здания, а затем готовились планы этажей, затем разрезы и на заключительном этапе были вычерчены элементы декора фасадов и интерьеров в соответствии со схемой, разработанной Заказчиком.

По результатам произведённых обмеров нами был подготовлен полный комплект архитектурных обмерных чертежей в AutoCAD: обмерные чертежи фасадов и интерьеров, чертежи элементов декора, поэтажные планы, разрезы, планы кровли. Также Заказчику были переданы точечные 3D модели в формате RCP.

Посмотрите подробный отчёт об этом проекте на нашем сайте

Более подробное описание данного проекта вы сможете найти в разделе «Проекты» нашего веб-сайта или же перейти по данной ссылке:

«Обмеры методом лазерного сканирования и подготовка обмерных чертежей дома Долговых для целей реставрации».

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в этих сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
