3D обмеры и моделирование деталей машины по производству гипсокартона

Специалистами инженерной компании «НГКИ» реализован проект по 3D сканированию, моделированию и созданию обмерных чертежей деталей машины по производству гипсокартона для целей реверс-инжиниринга. Полевой этап данного проекта был выполнен в Нижегородской области на заводе по производству гипсокартона.

Точные обмерные 3D модели и чертежи деталей машины потребовалась конструкторскому отделу завода для целей дальнейшего проектирования и изготовления этих изделий на территории России методом реверс-инжиниринга.

Высокоточные 3D обмеры детали машины по производству гипсокартона

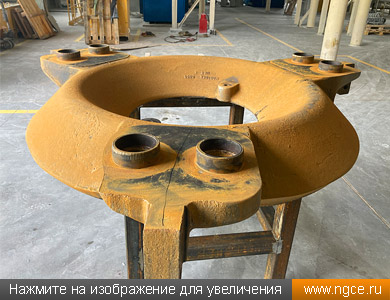

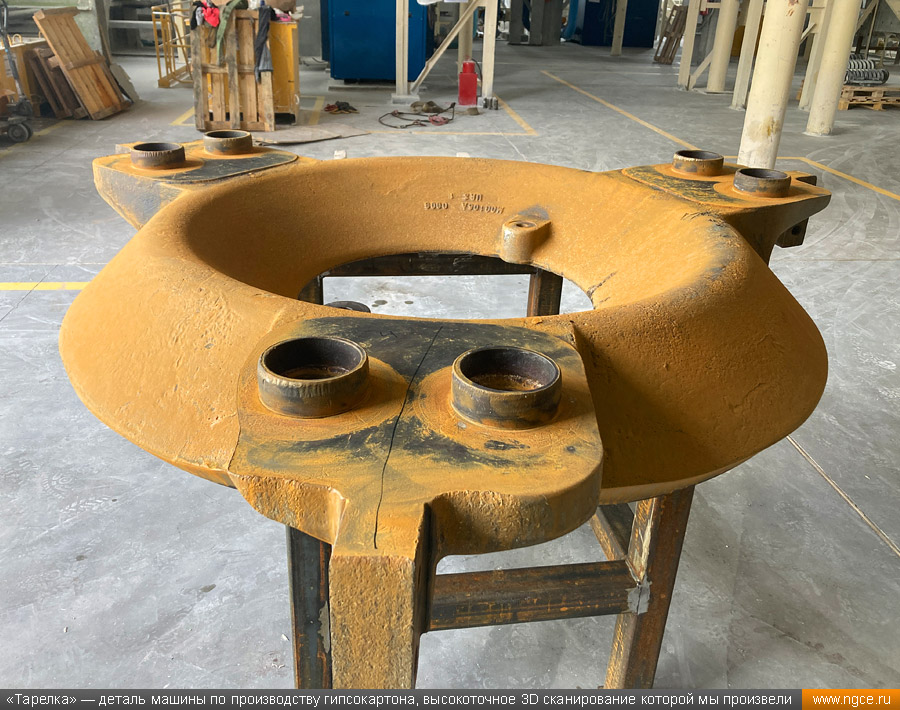

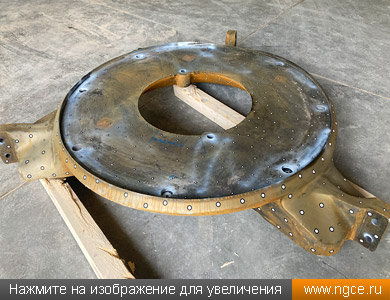

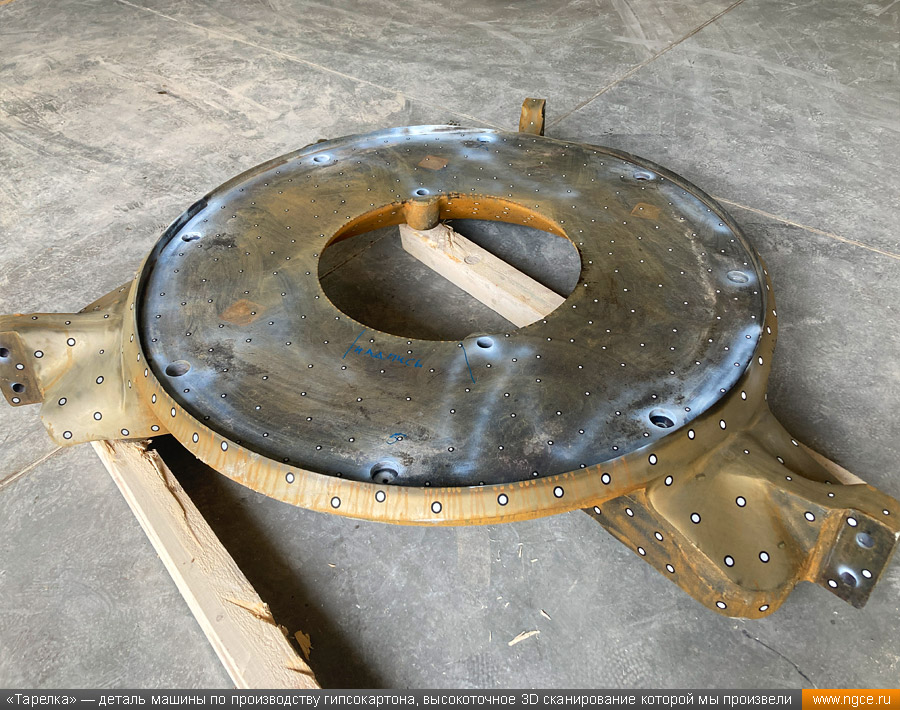

Обмеры одной из деталей под названием «тарелка» были произведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и отличную детализацию. Данная 3D система ориентирована на высокоточную оцифровку объектов 3D сканирования, оснащается лазерами двух типов (синий и красный) и обеспечивает точность данных до 0,02 мм.

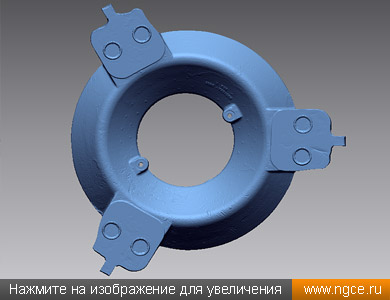

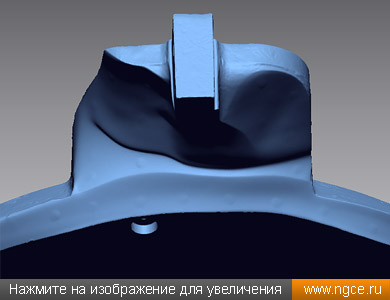

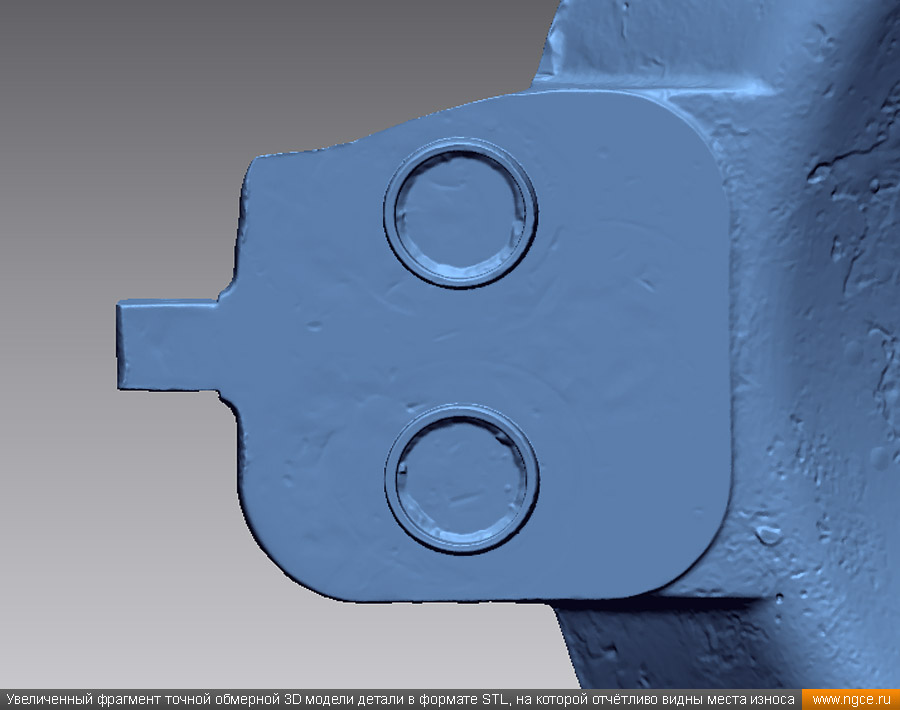

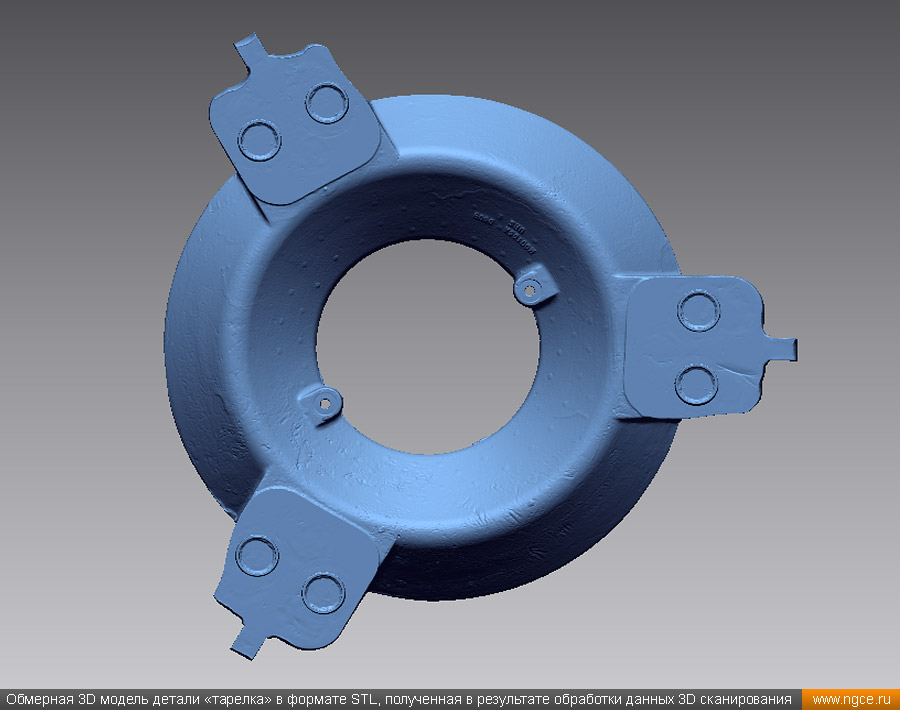

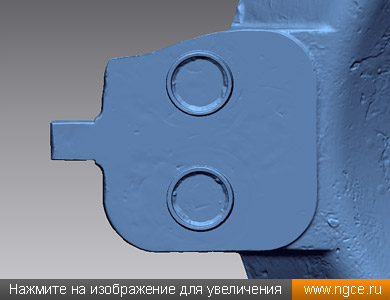

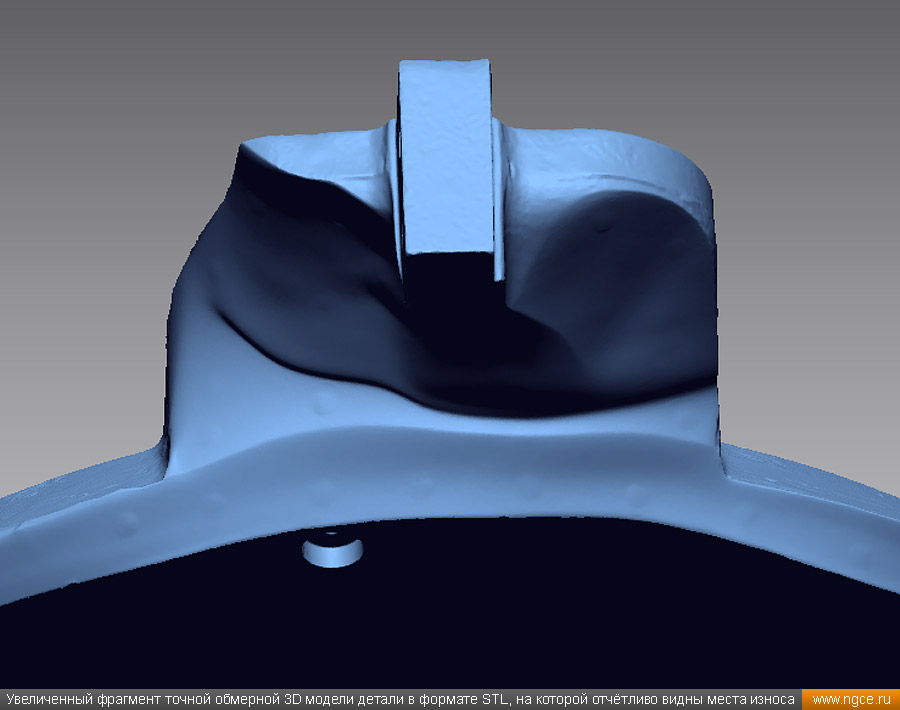

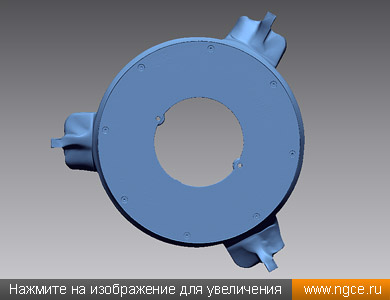

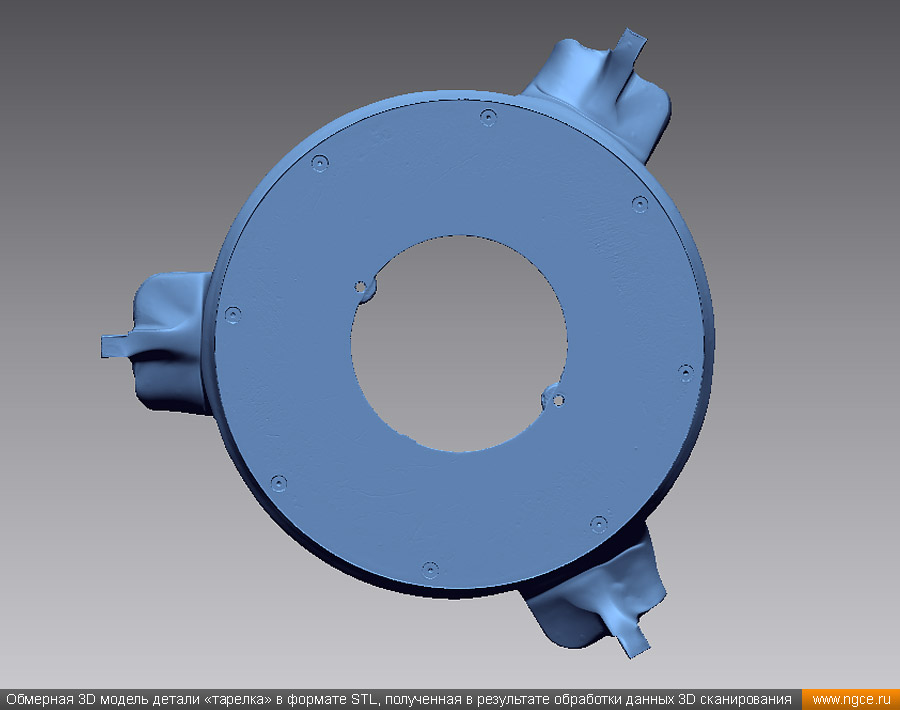

Для этой детали потребовалось построить высокоточную обмерную 3D модель, используя данные 3D сканирования и чертежи, предоставленные Заказчиком. Основная сложность при 3D моделировании заключалась в неравномерном износе поверхностей данной детали. Это хорошо видно на триангуляционной модели в формате STL, полученной в результате обработки данных 3D сканирования. Вся деталь была разбита на шесть сегментов, из них выбрали два эталонных. 3D модели этих двух секторов заменили остальные четыре изношенных сектора в итоговой 3D модели детали.

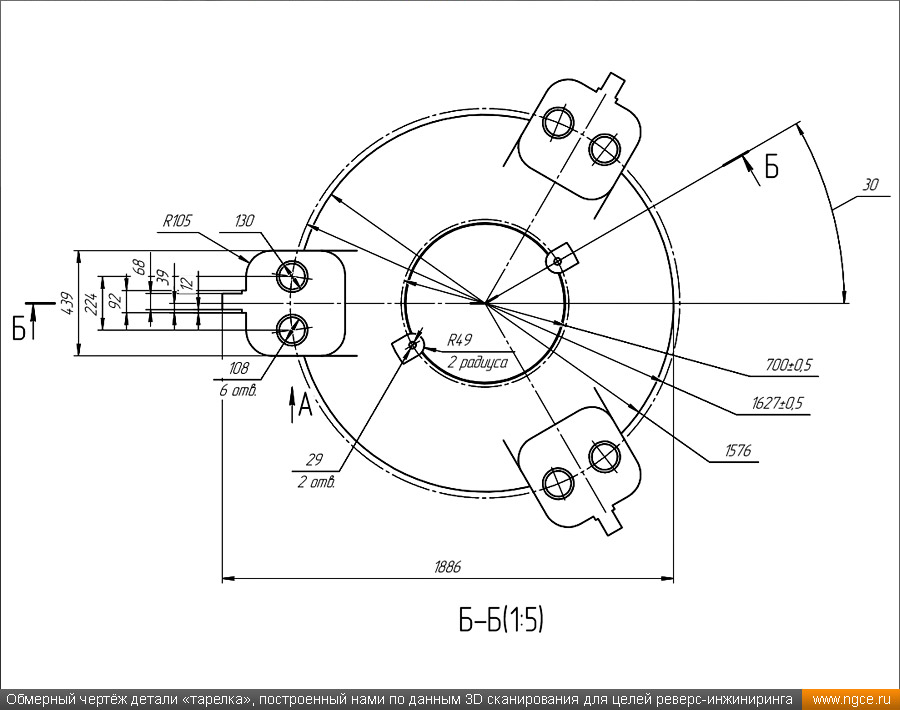

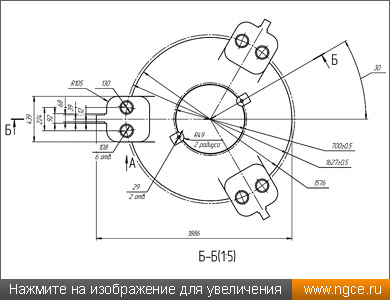

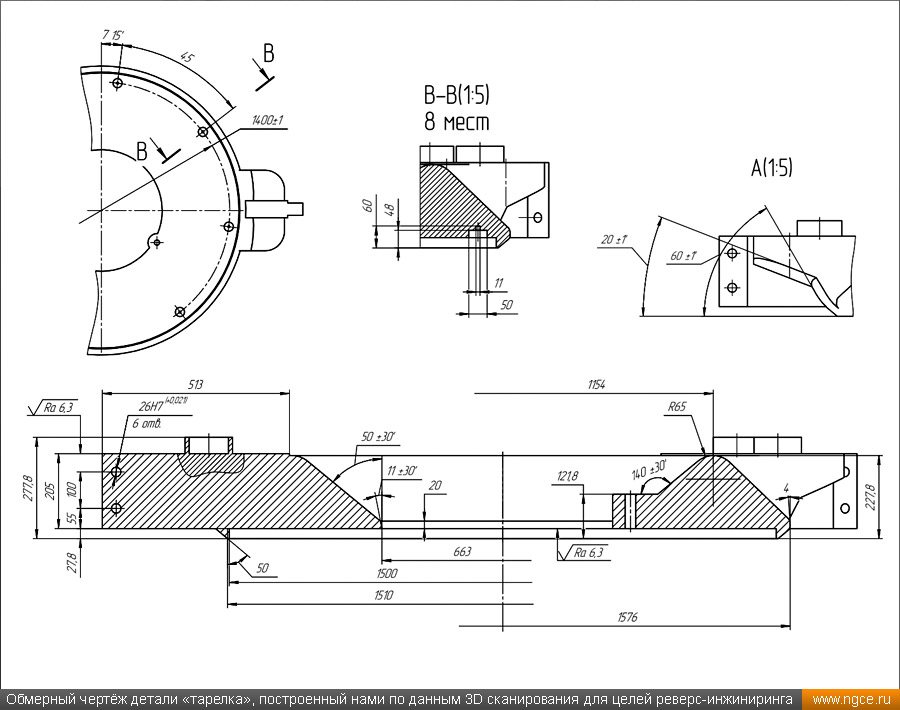

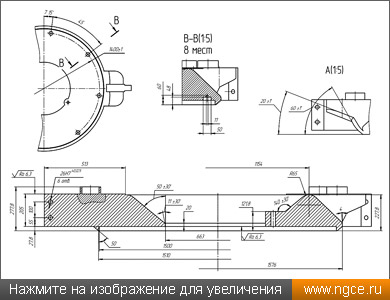

3D моделирование первой детали заняло один день, и результатом выполненной работы стала точная обмерная 3D модель детали в формате STP, а затем были построены необходимые обмерные чертежи.

Лазерное сканирование крупной детали машины по производству гипсокартона

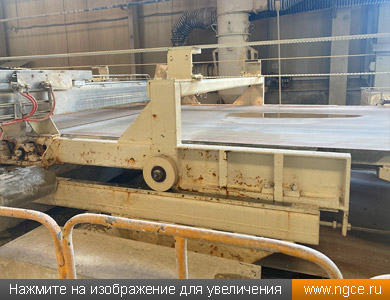

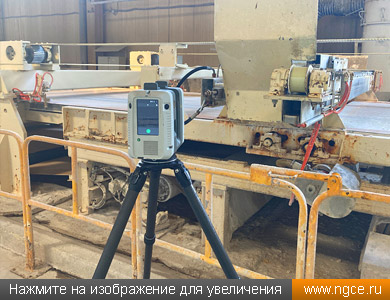

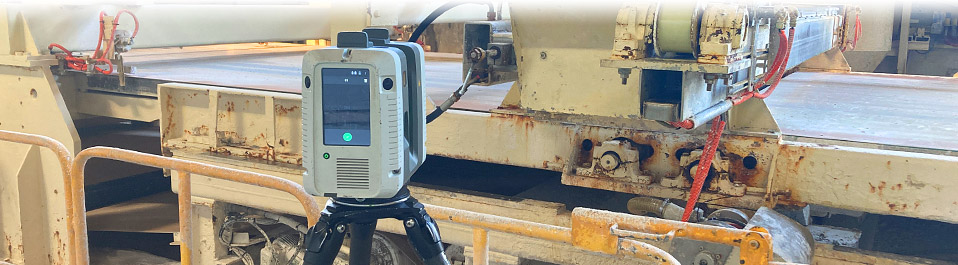

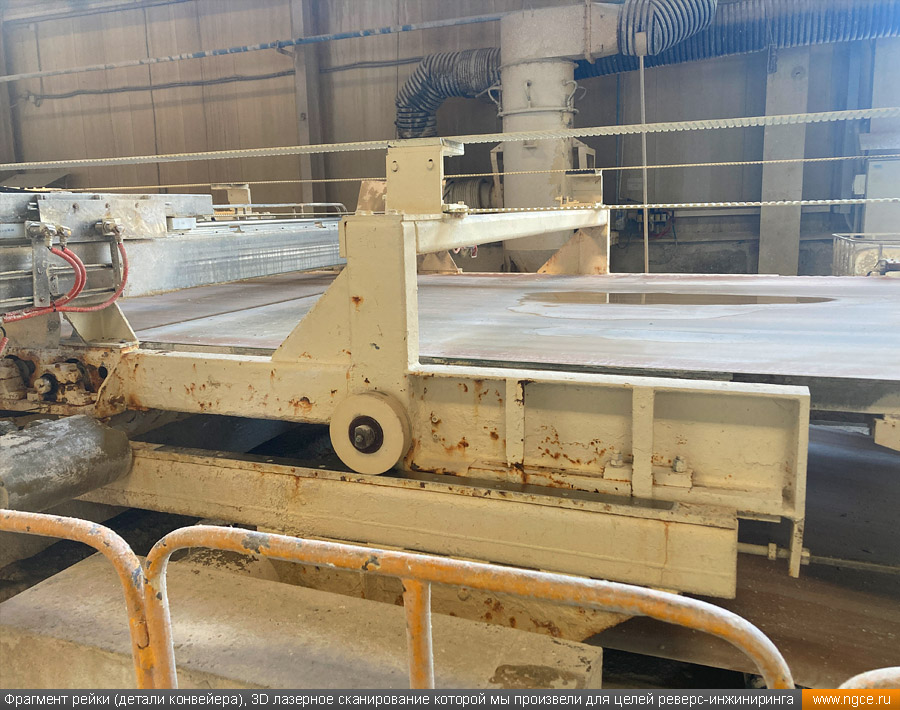

Обмерные работы другой, намного более крупной детали под названием «рейка» выполнялись методом 3D лазерного сканирования при помощи системы Leica RTC360, наиболее удобной для решения такой задачи.

Для этой детали от наших специалистов потребовалось максимально детальное лазерное сканирование. Множество стоянок и разная высота лазерного сканера обеспечили покрытие точками всей поверхности этой детали.

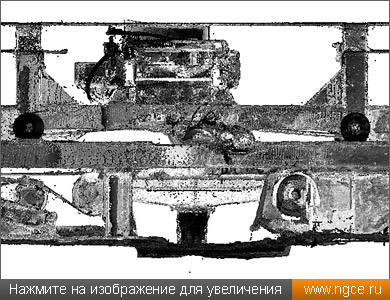

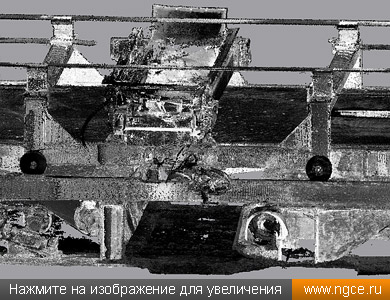

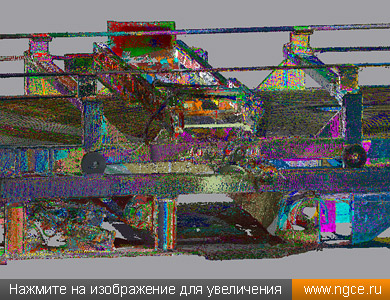

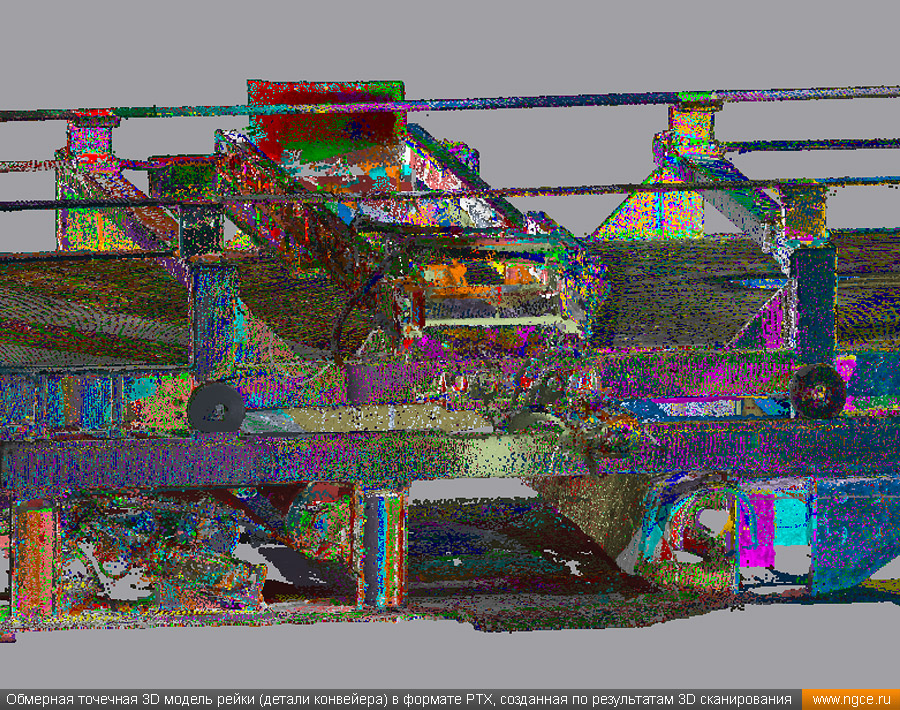

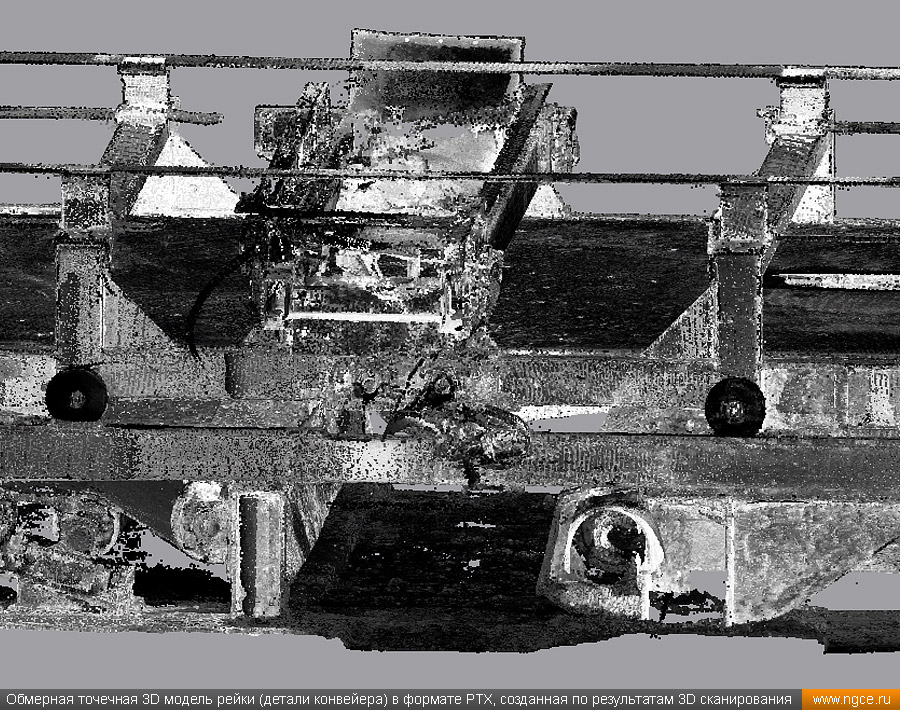

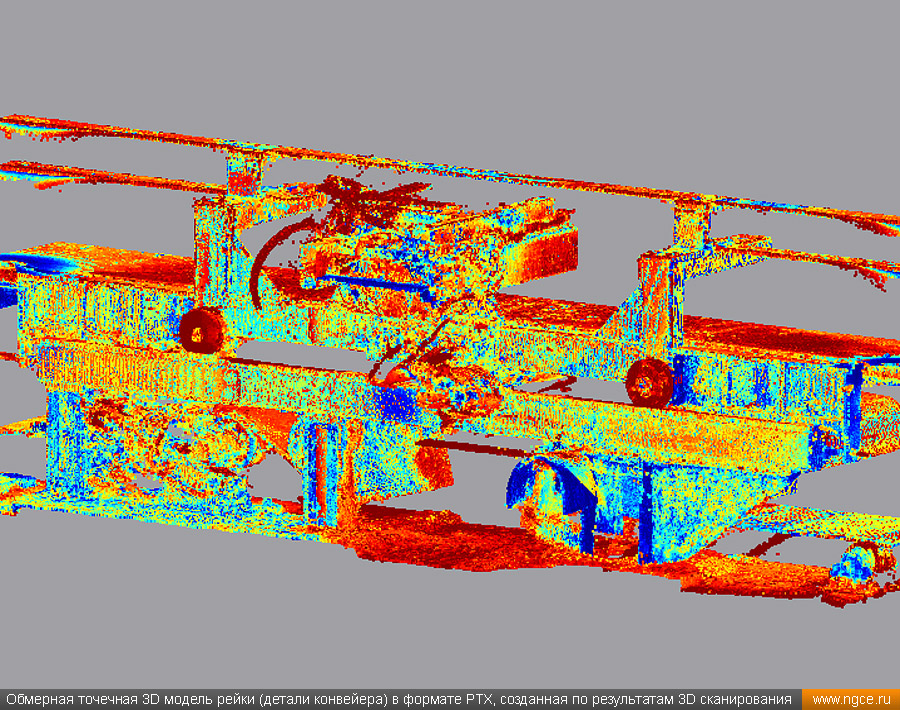

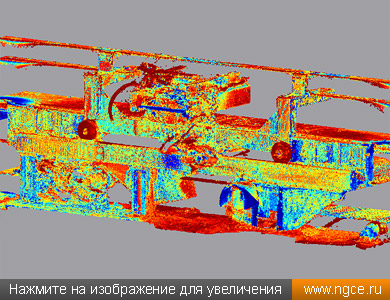

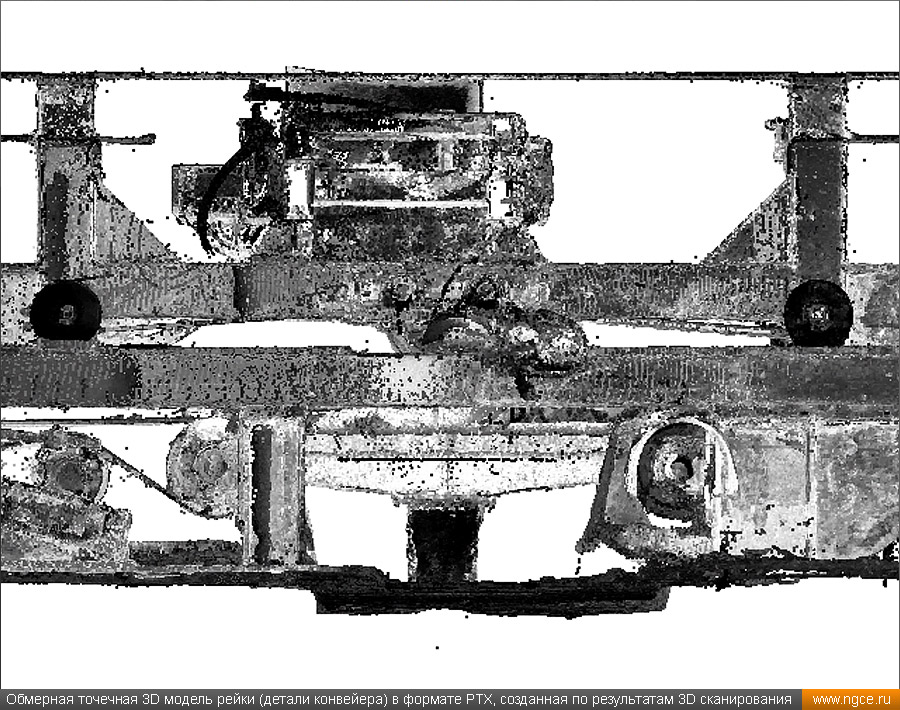

Результаты работы по этой детали были переданы Заказчику в виде точечной обмерной 3D модели, представляющей собой набор сшитых файлов с облаками точек лазерного сканирования в формате PTX, каждый из которых был очищен от всех посторонних шумов и тех элементов конструкции, которые не имели отношения к этой детали.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
