3D сканирование и моделирование фундамента и вала электродвигателя

Специалистами инженерной компании «НГКИ» выполнен проект по 3D сканированию и моделированию выходного вала электродвигателя, фундамента и присоединительных мест электродвигателя на действующем производстве в Московской области.

Обмеры промышленного оборудования методом 3D сканирования

Перед конструкторами завода была поставлена задача замены электродвигателя с минимальным временем простоя производства. Для этого им потребовались точные 3D модели фундамента и анкеров для установки электродвигателя, определение взаимного расположения выходного вала и мест крепления двигателя, а также 3D модель вала, муфты и шпоночного паза. Представители предприятия обратились именно к нашим специалистам с задачей выполнить обмерные работы на действующем производстве и построить необходимые 3D модели, поскольку наша компания имеет богатый многолетний опыт выполнения подобных проектов.

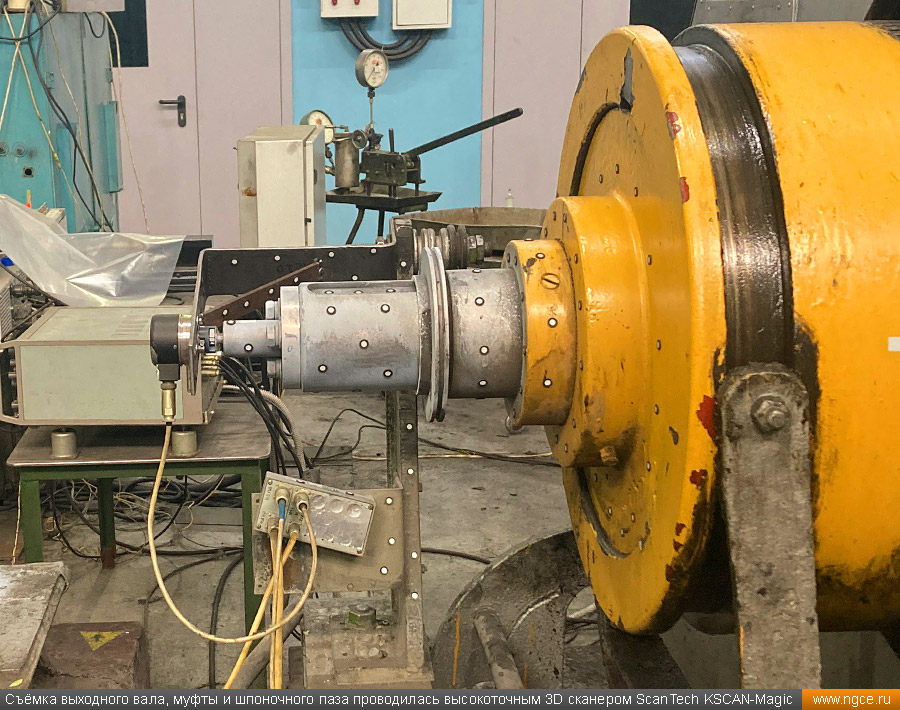

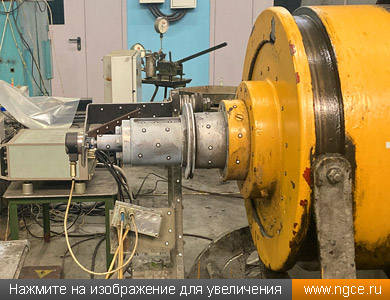

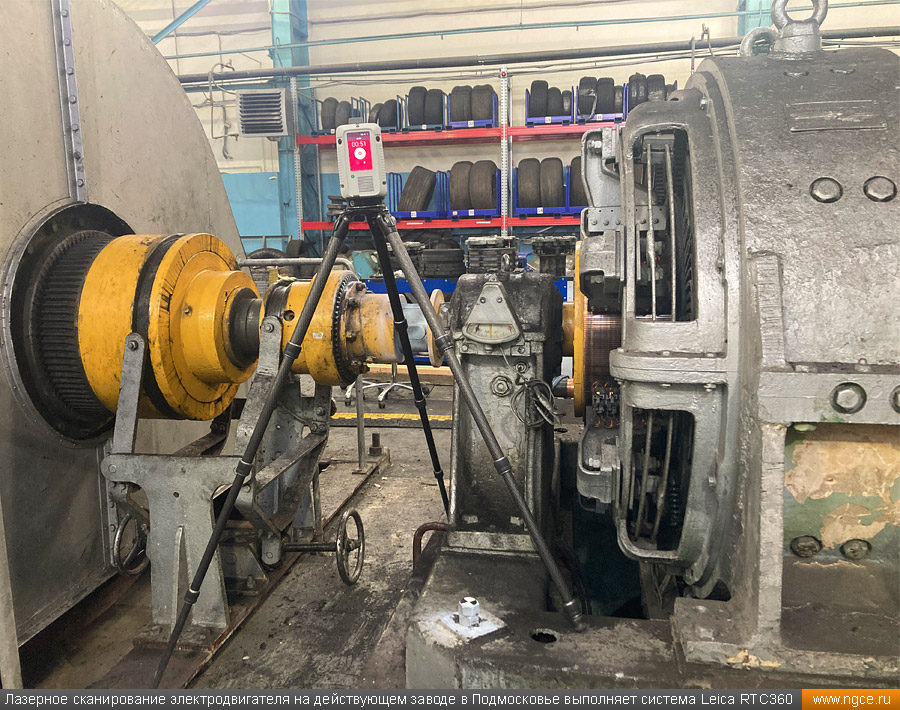

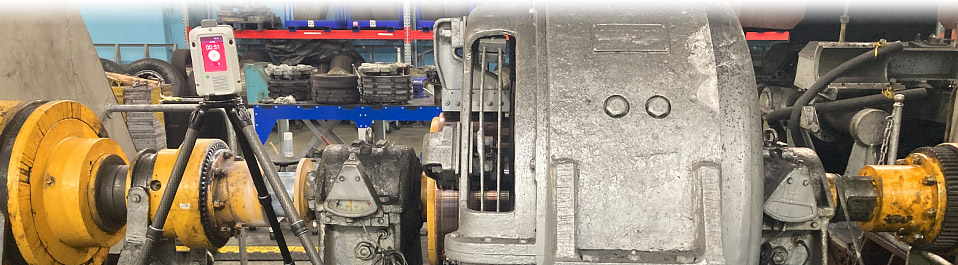

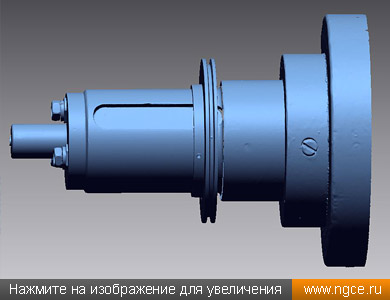

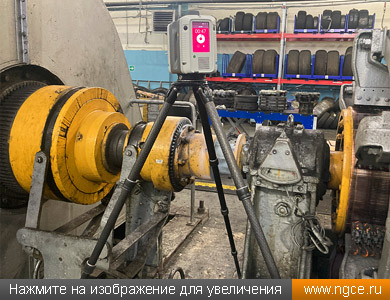

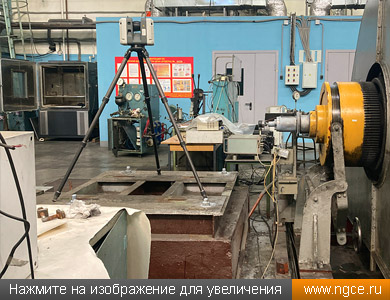

Для решения данной задачи нашими специалистами использовались различные типы оборудования: лазерный сканер Leica RTC360 при съёмке фундаментов и анкеров для установки двигателя, определения взаимоположения выходного вала и присоединительных мест двигателя, а также ручной высокоточный 3D сканер ScanTech KSCAN-Magic для целей съёмки вала, муфты и шпоночного паза. Выбор данных 3D сканеров был продиктован их характеристиками: точность, дальность, быстродействие, а также возможность применения в конкретных условиях действующего производства.

Построение точных 3D моделей оборудования по данным обмерных работ

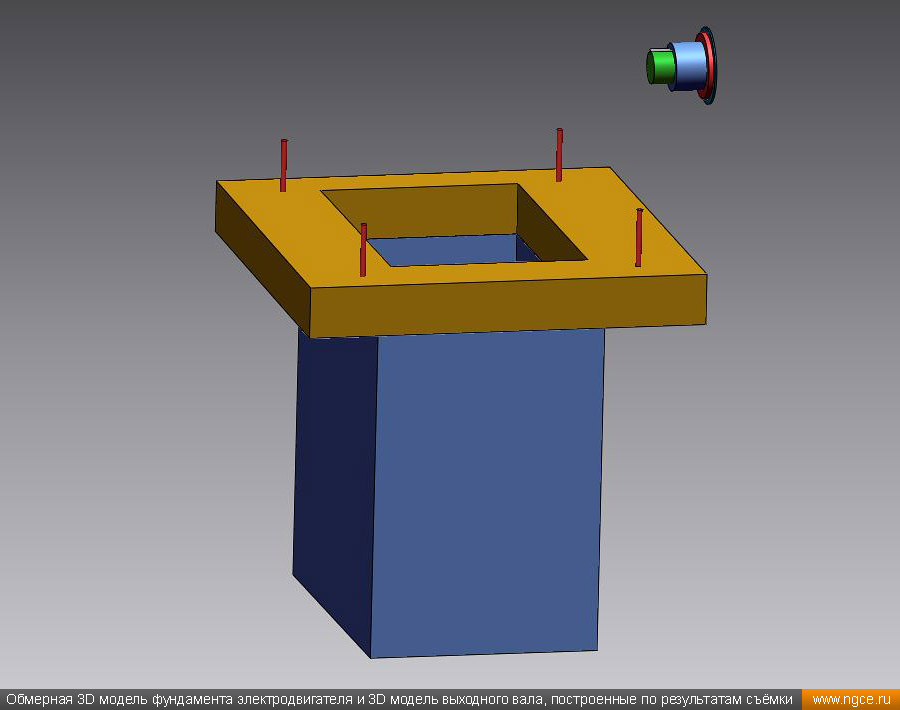

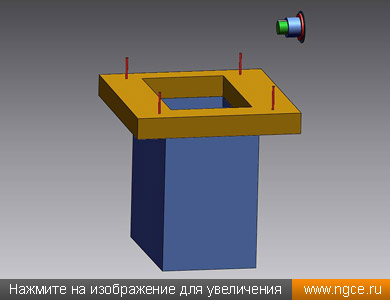

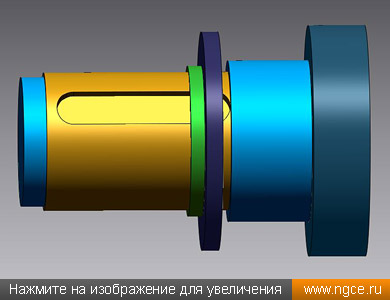

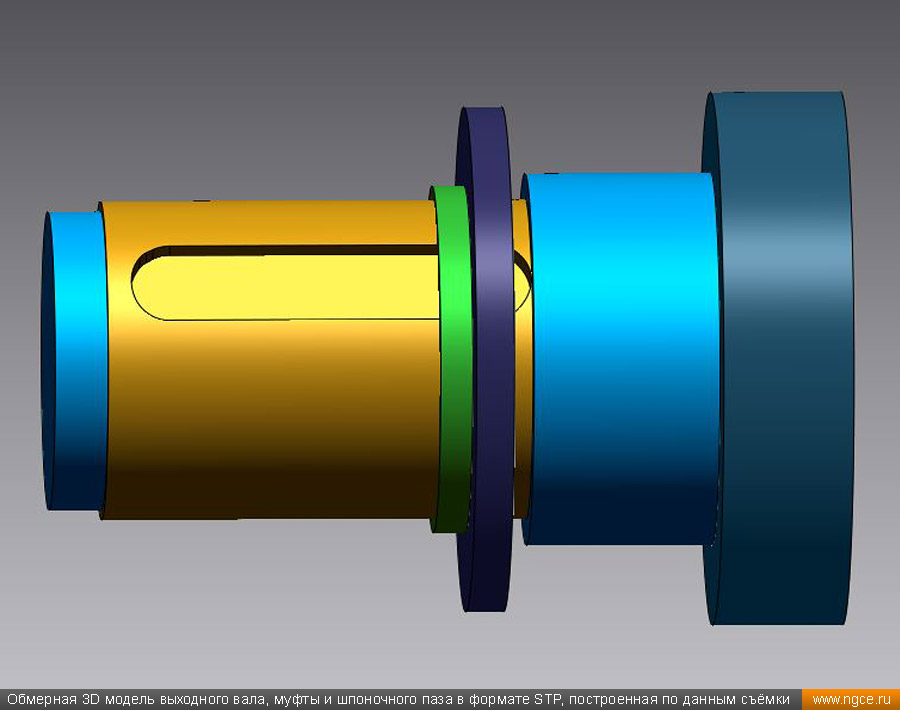

На камеральном этапе работ по результатам обработки данных обмерных работ инженерами компании «НГКИ» были построены все необходимые точные 3D модели промышленного оборудования.

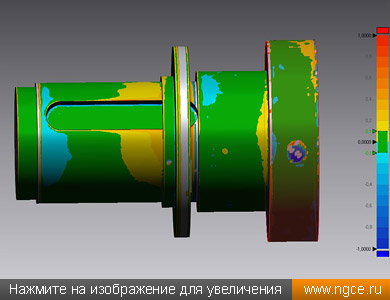

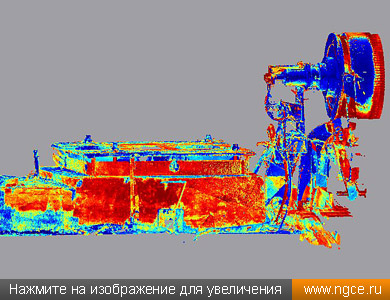

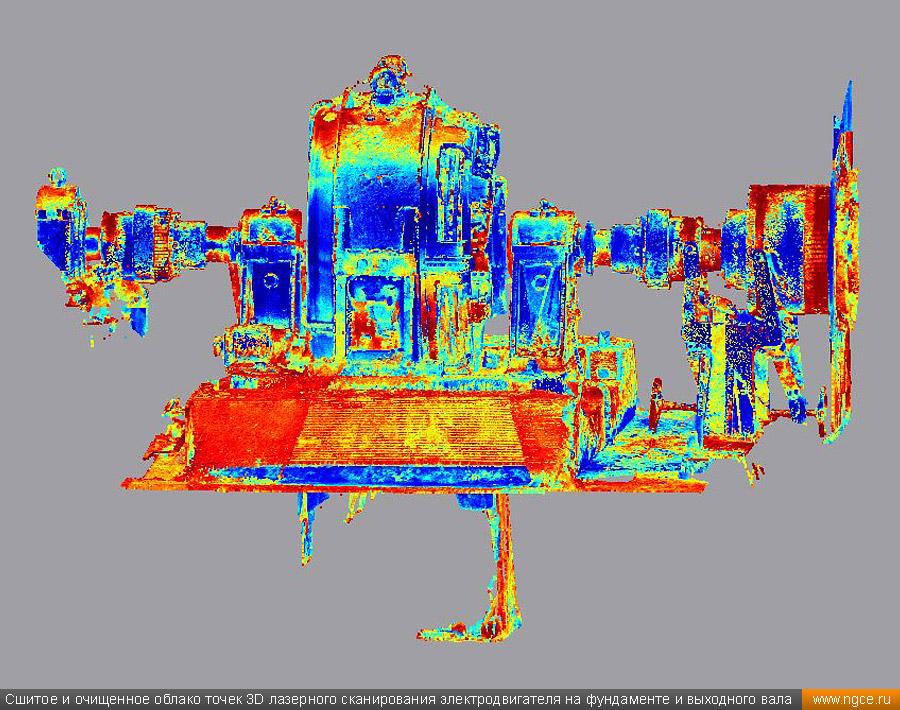

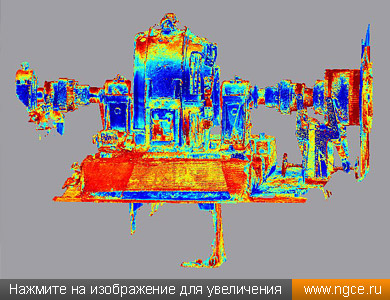

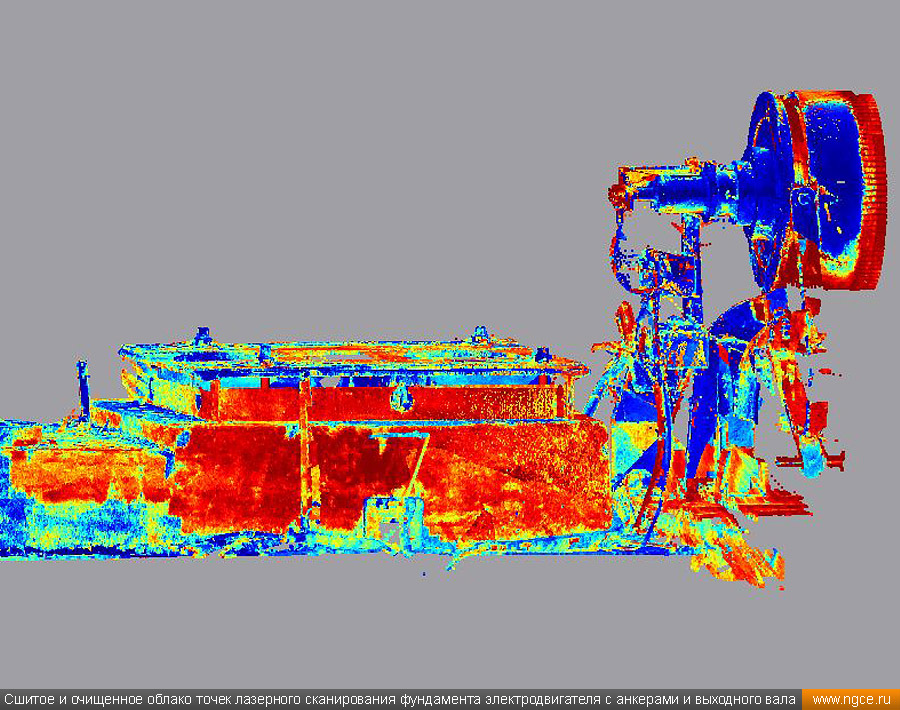

Облако точек и твердотельные 3D модели, построенные нашими специалистами по результатам выполненных работ, позволили получить наиболее полную информацию о геометрии и взаимоположении элементов оборудования и были успешно использованы для решения задачи замены электродвигателя инженерами конструкторско-технологического центра завода.

Специалисты инженерного предприятия «НГКИ» занимаются инженерно-геодезическими изысканиями в самых разных отраслях промышленности и энергетики, выполняют высокоточные промышленные обмеры, а также проводят обмеры различных объектов гражданского и промышленного строительства с применением метода лазерного сканирования. Выверка и юстировка промышленного оборудования, а также выполнение геодезического контроля производственных линий, в том числе и с проведением прецизионных измерений, является одним из важных видов деятельности нашей компании.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:
