3D сканирование, моделирование и создание чертежей деталей машины

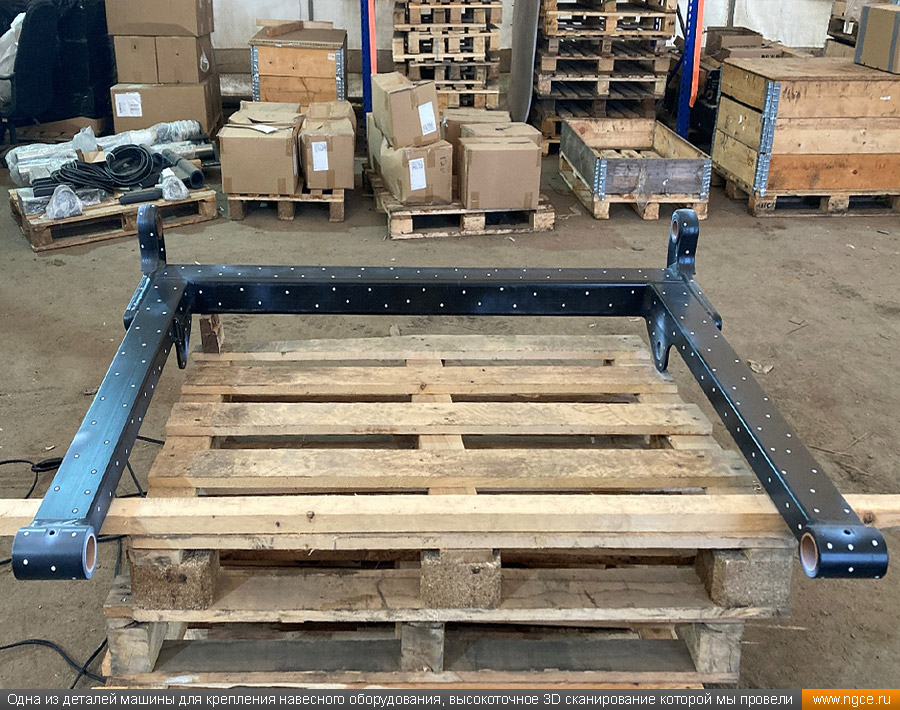

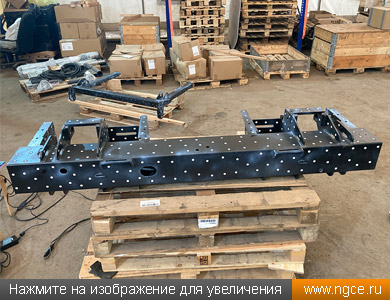

Специалистами инженерной компании «НГКИ» реализован проект по 3D сканированию, моделированию и созданию обмерных чертежей деталей машины для крепления навесного оборудования. Эти работы были проведены для целей дальнейшего проектирования и изготовления данных изделий на территории России методом реверс-инжиниринга. Полевой этап этого проекта был выполнен на территории Заказчика на действующем производстве.

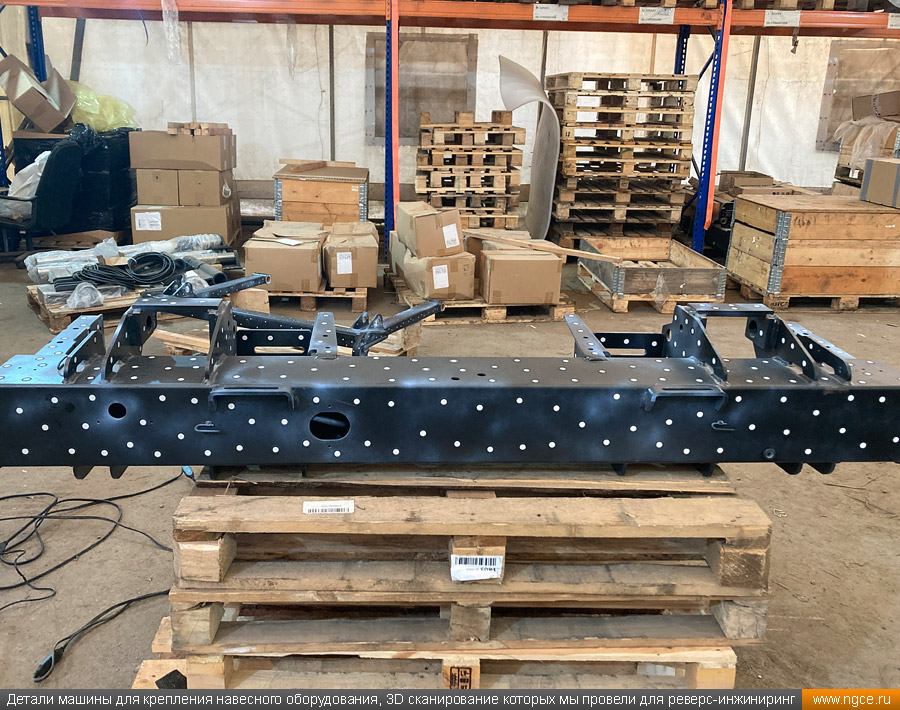

Высокоточные 3D обмеры деталей машины для реверс-инжиниринг

Обмеры деталей были произведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и великолепную детализацию. Эта современная система ориентирована на высокоточную оцифровку объектов 3D сканирования, оснащается лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений.

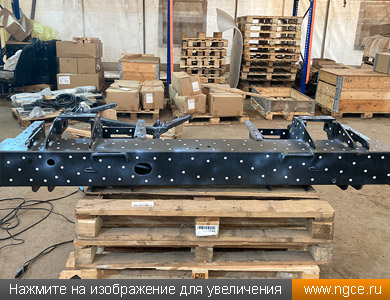

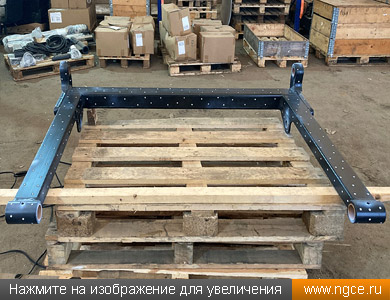

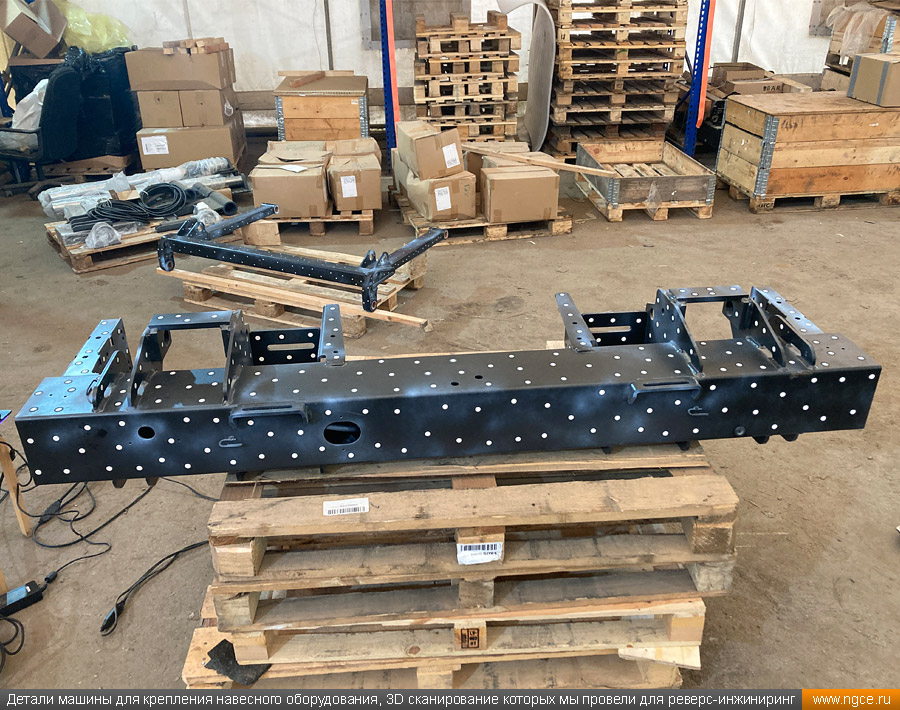

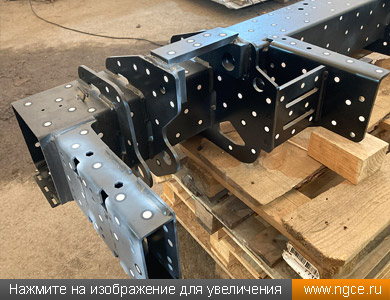

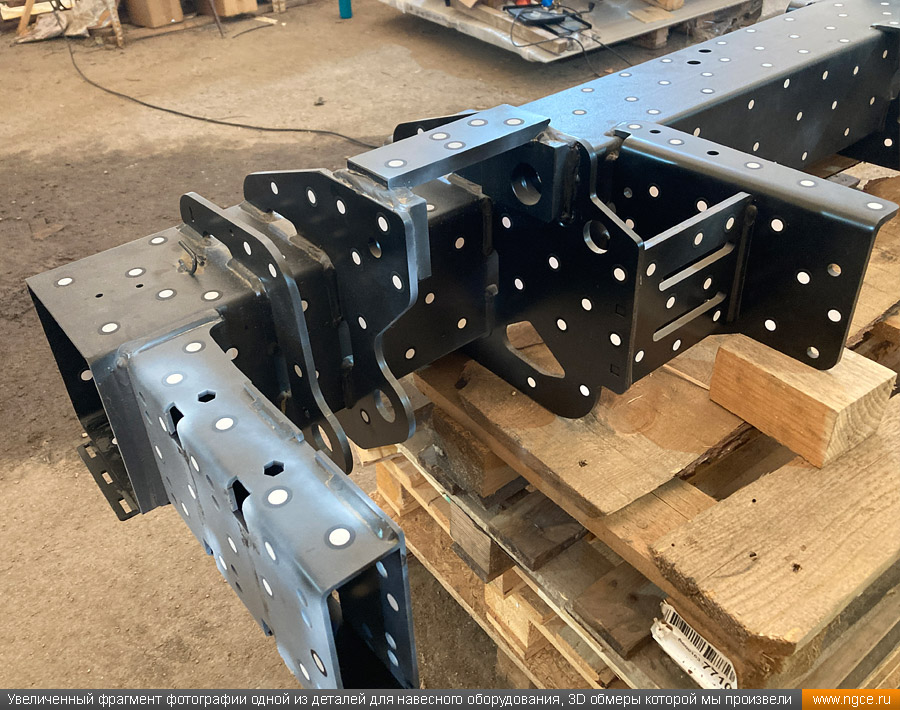

На полевом этапе нами были произведены высокоточные обмерные работы методом 3D сканирования, в результате которых были оцифрованы детали машины с высокой подробностью. 3D сканирование деталей заняло один рабочий день, далее необходимо было приступать к камеральному этапу работ, начальной стадией которого всегда является обработка данных измерений и получение триангуляционных 3D моделей.

Обработка данных 3D сканирования, получение STL моделей и построение STP моделей

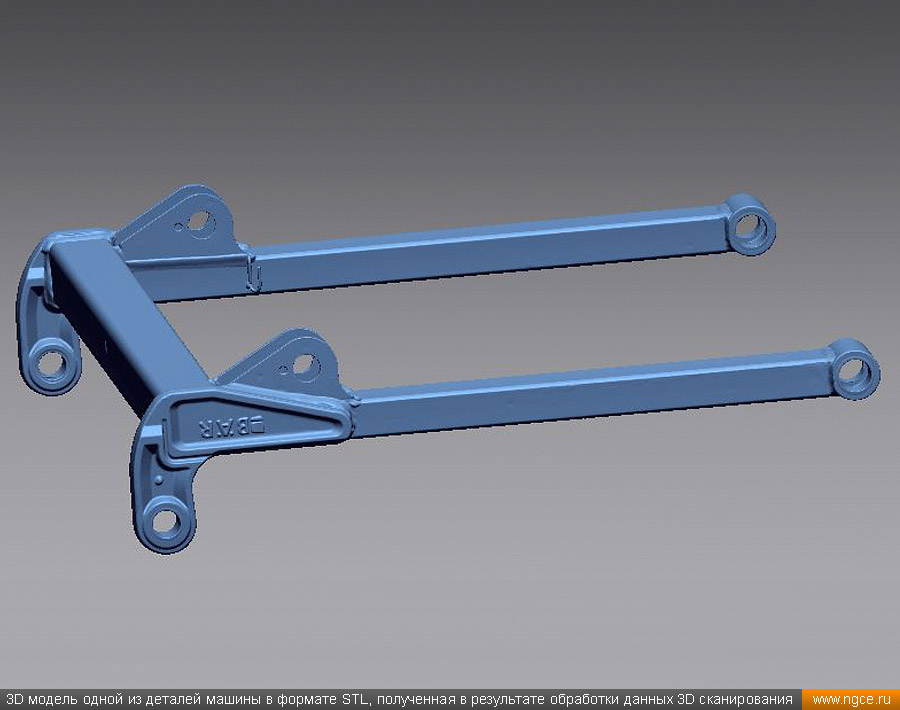

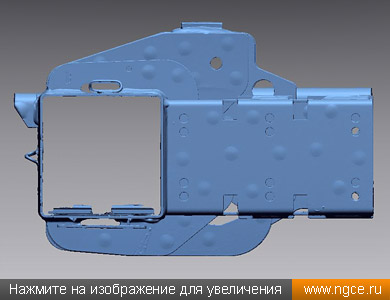

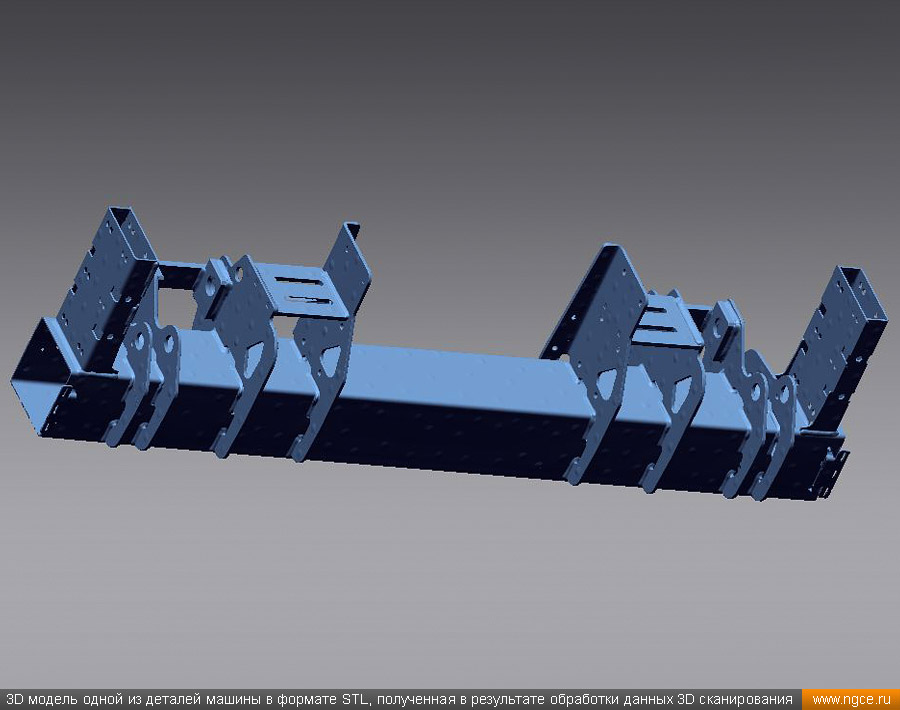

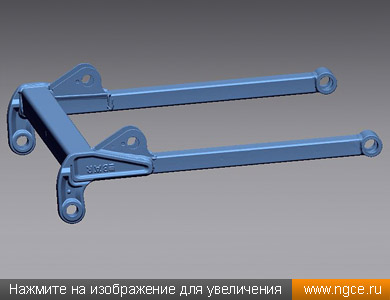

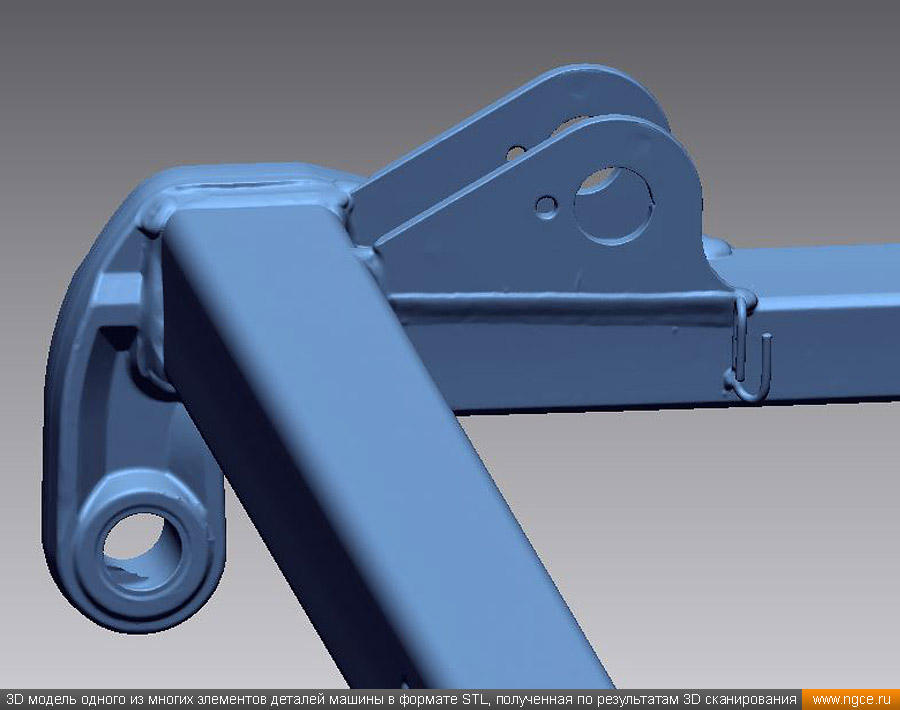

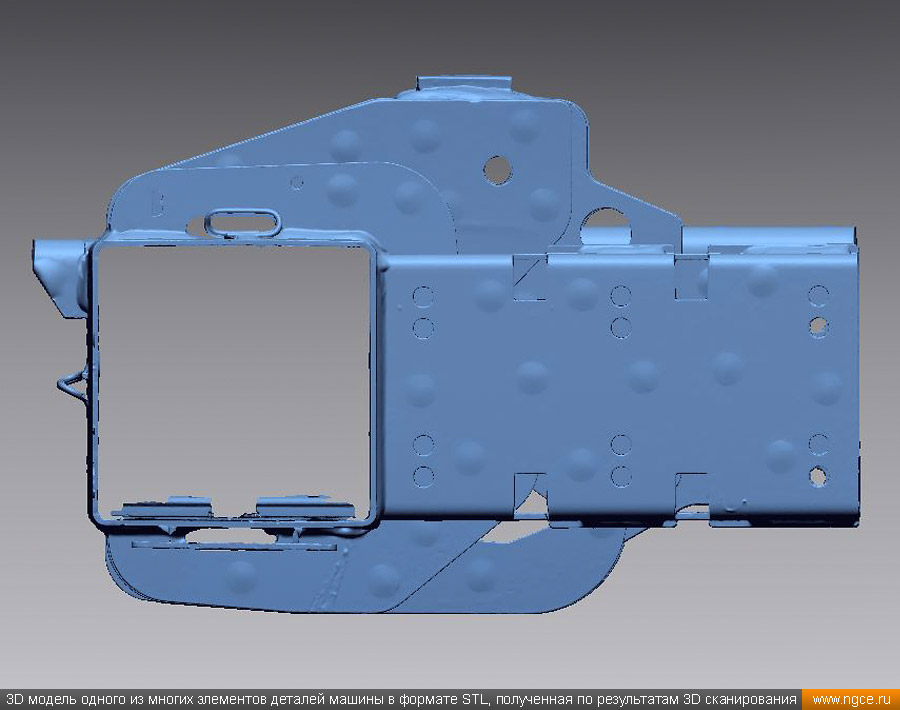

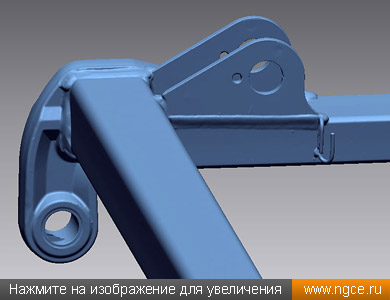

На обработку результатов измерений, а также на получение точных обмерных триангуляционных моделей деталей машины для крепления навесного оборудования в формате STL потребовался один день. Примеры триангуляционных 3D моделей в формате STL, полученных в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

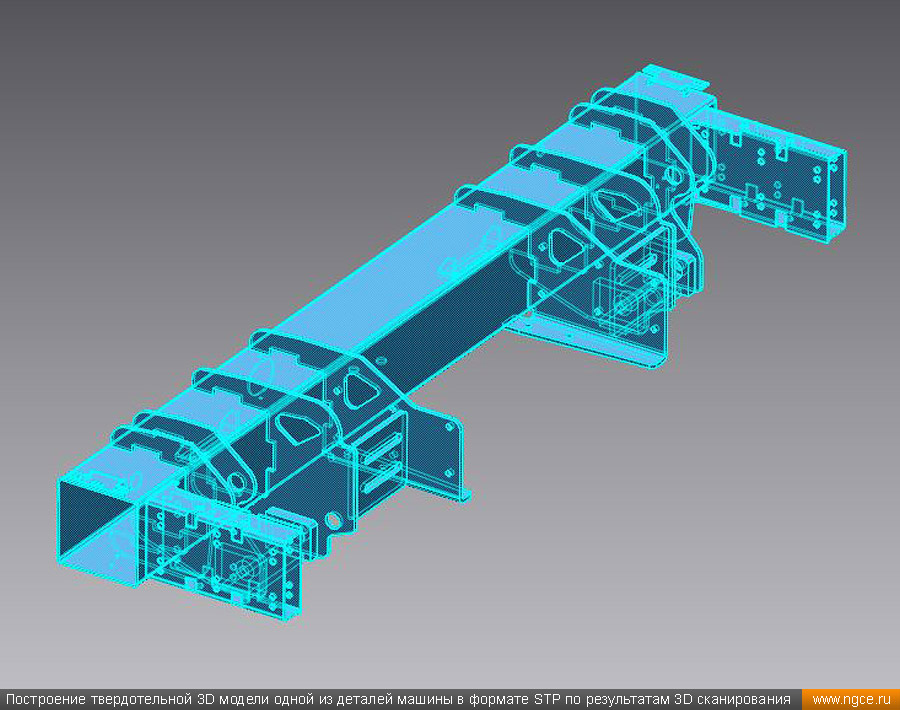

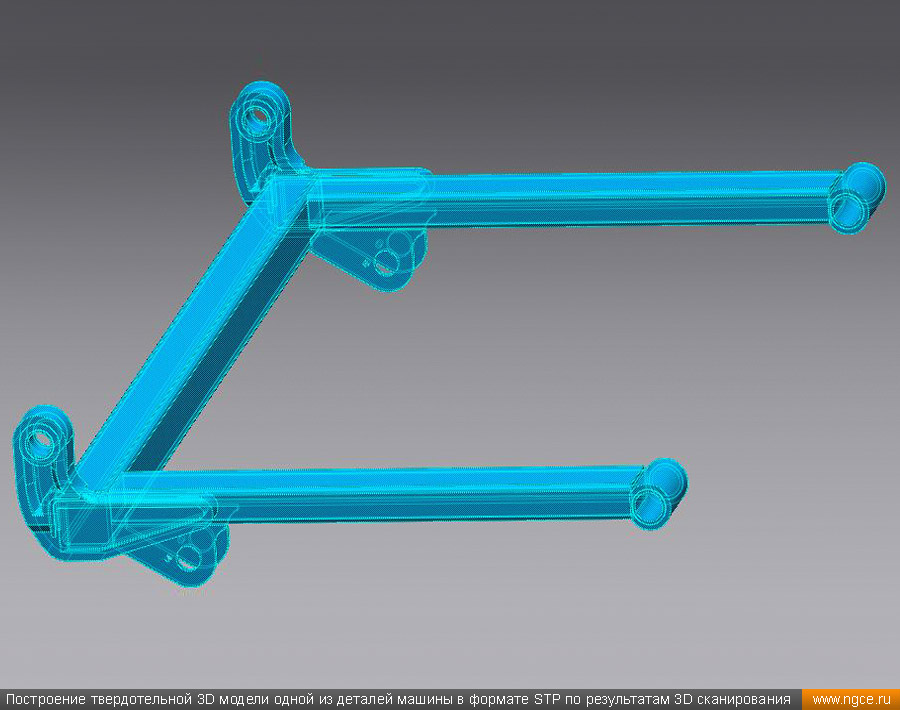

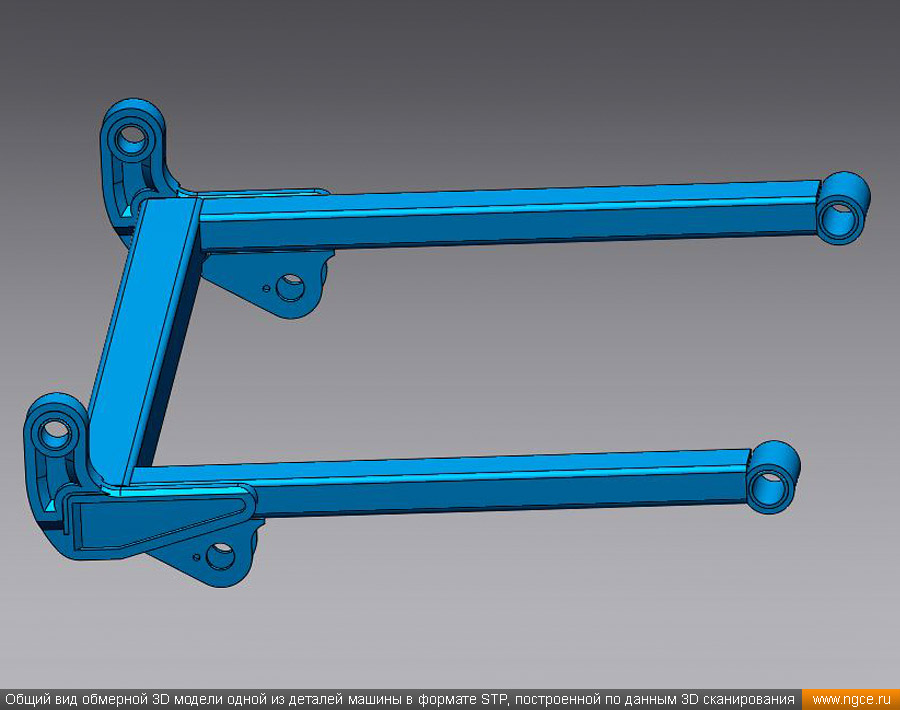

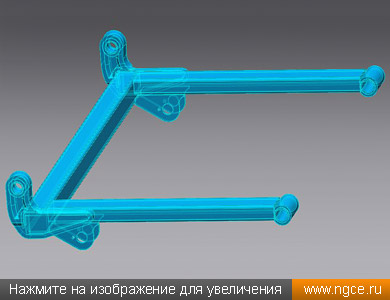

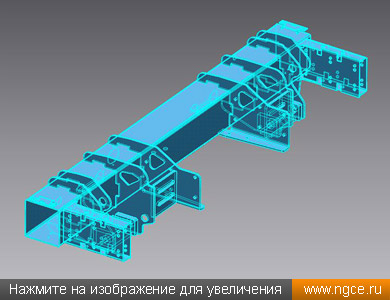

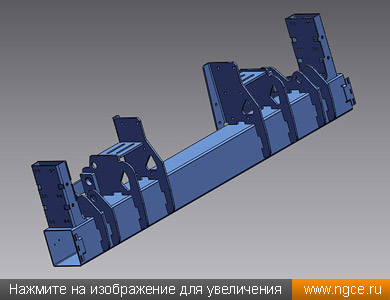

На следующей стадии камеральных работ по триангуляционной модели были построены твердотельные 3D модели обеих деталей в формате STP. С точки зрения 3D сканирования это были две крупных детали, тогда как с точки зрения инженера-конструктора это 12 и 9 разных элементов соответственно. Каждый элемент конструкции моделировался отдельно, в результате чего из этих элементов затем были уже собраны общие 3D модели по каждому узлу.

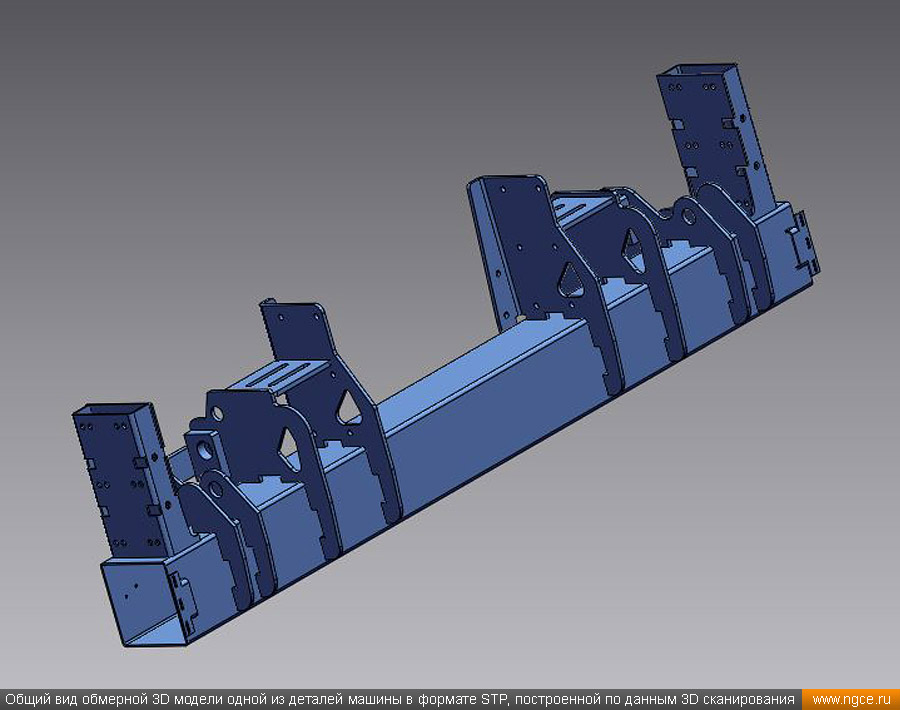

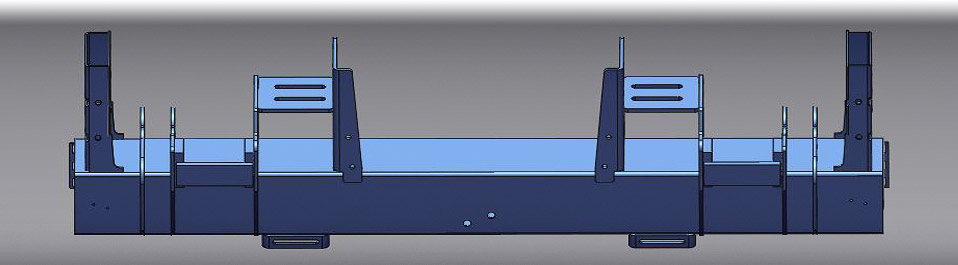

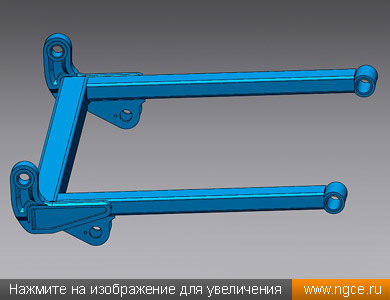

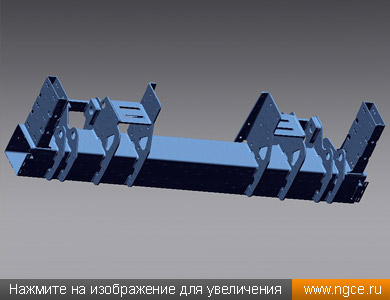

Примеры точных обмерных 3D моделей деталей в формате STP, построенных по данным 3D сканирования, вы можете посмотреть ниже.

Построение обмерных чертежей деталей машины

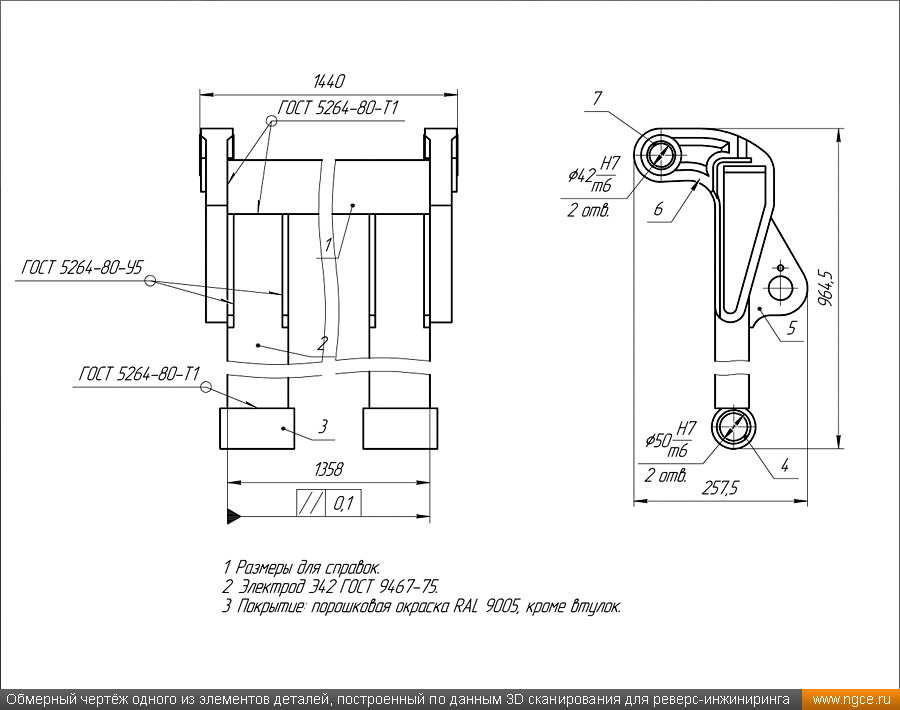

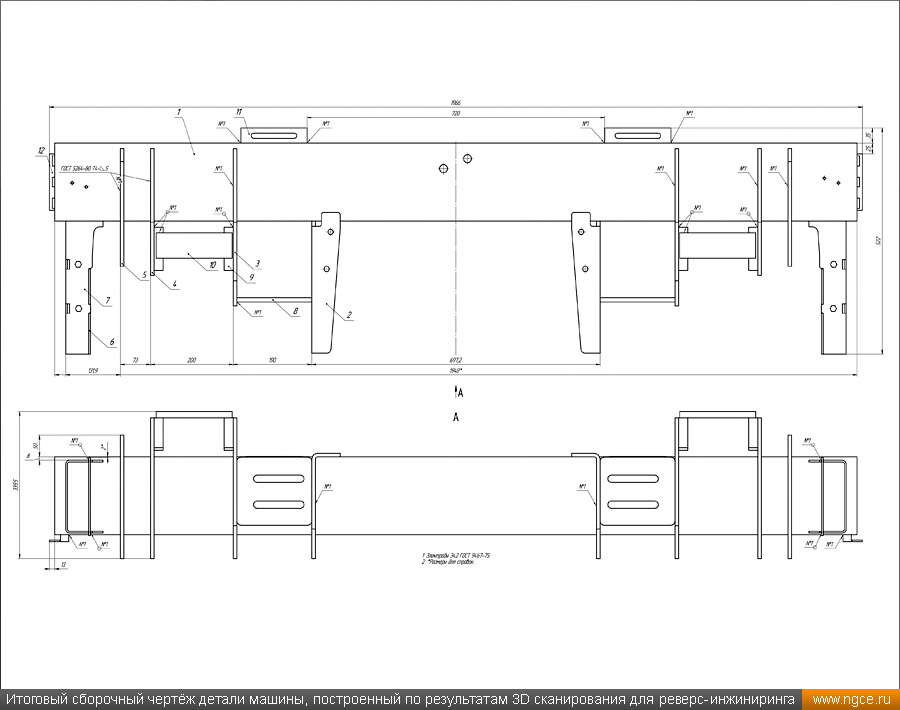

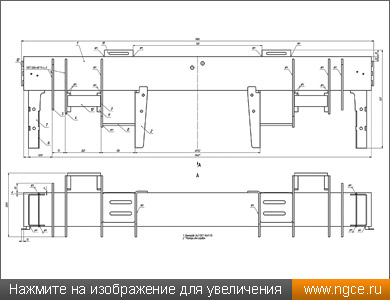

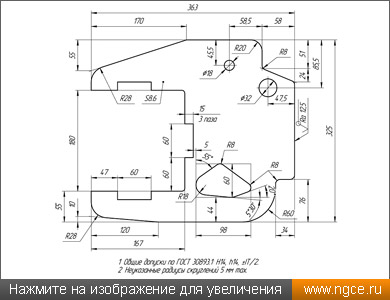

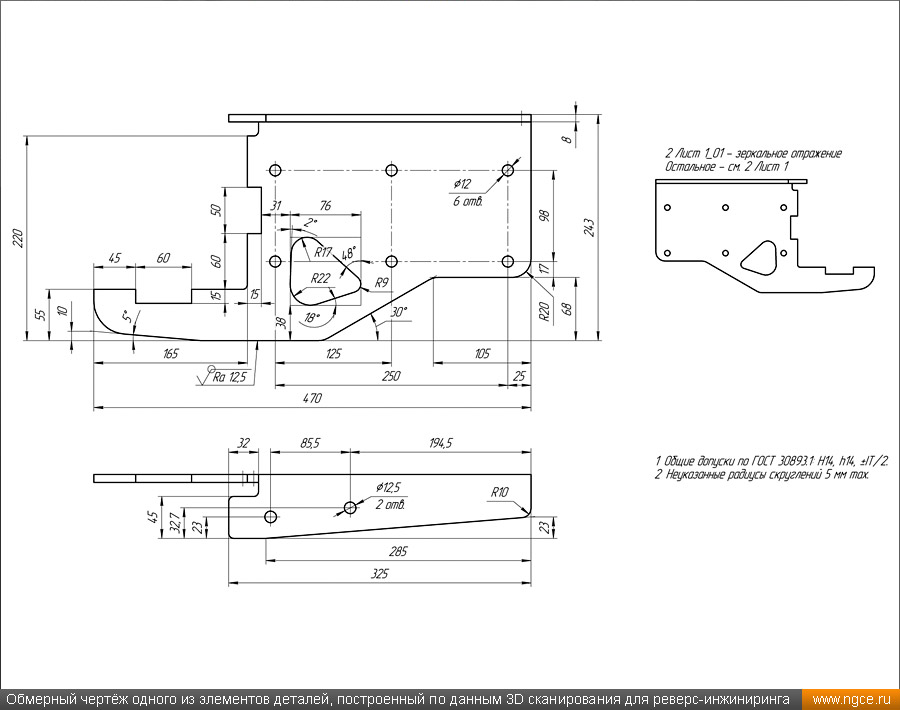

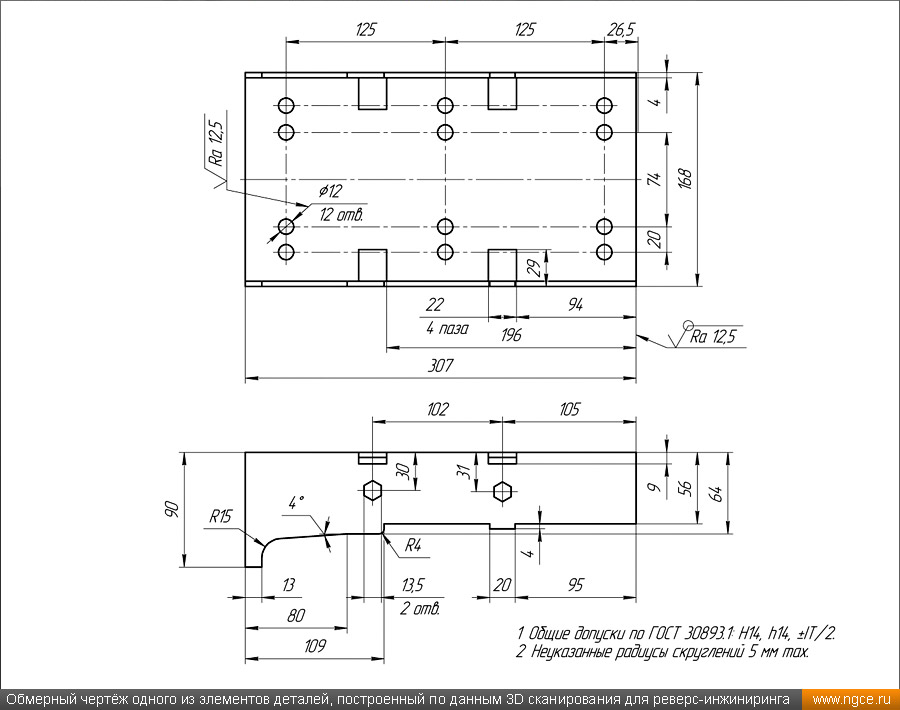

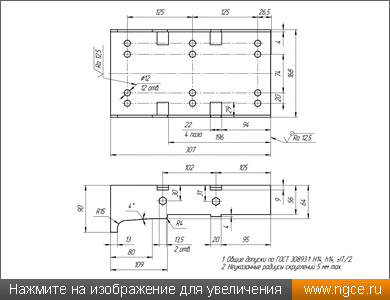

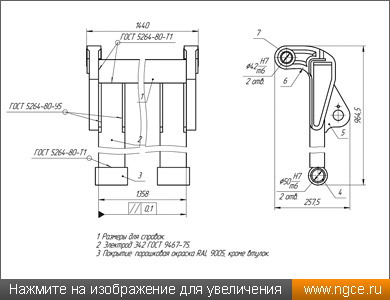

На финальном этапе работ по этому проекту нами были построены точные обмерные чертежи по каждому элементу деталей, а также итоговый сборочный чертёж в формате DWG (AutoCAD).

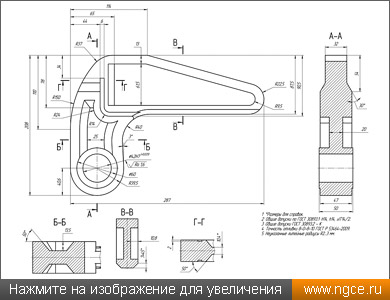

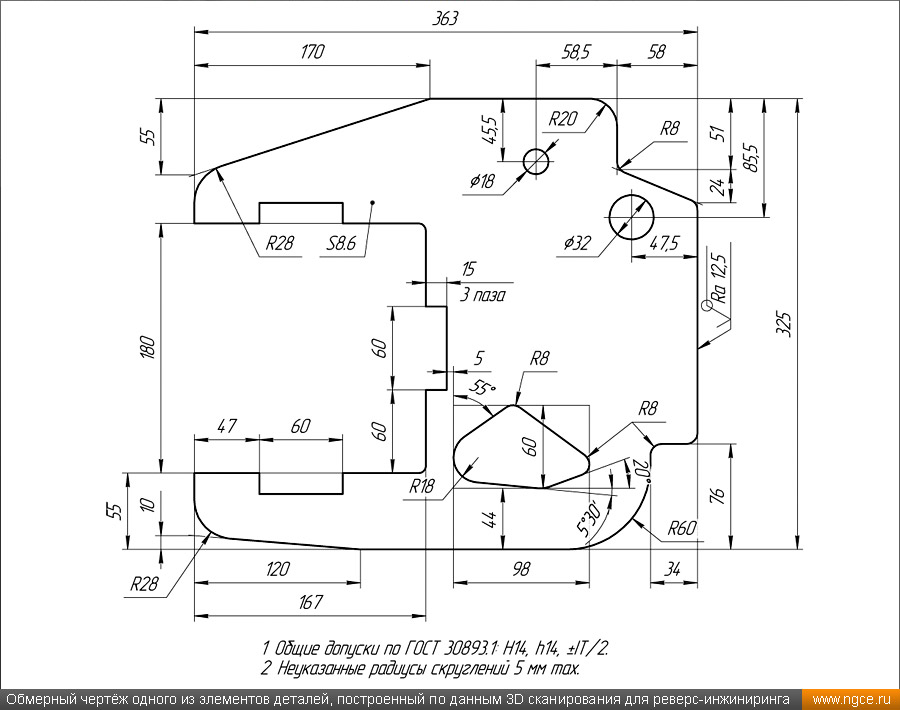

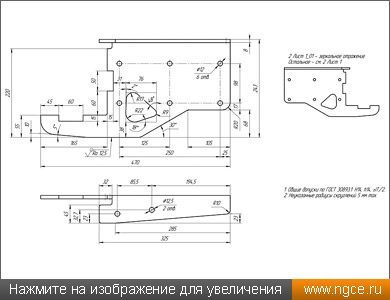

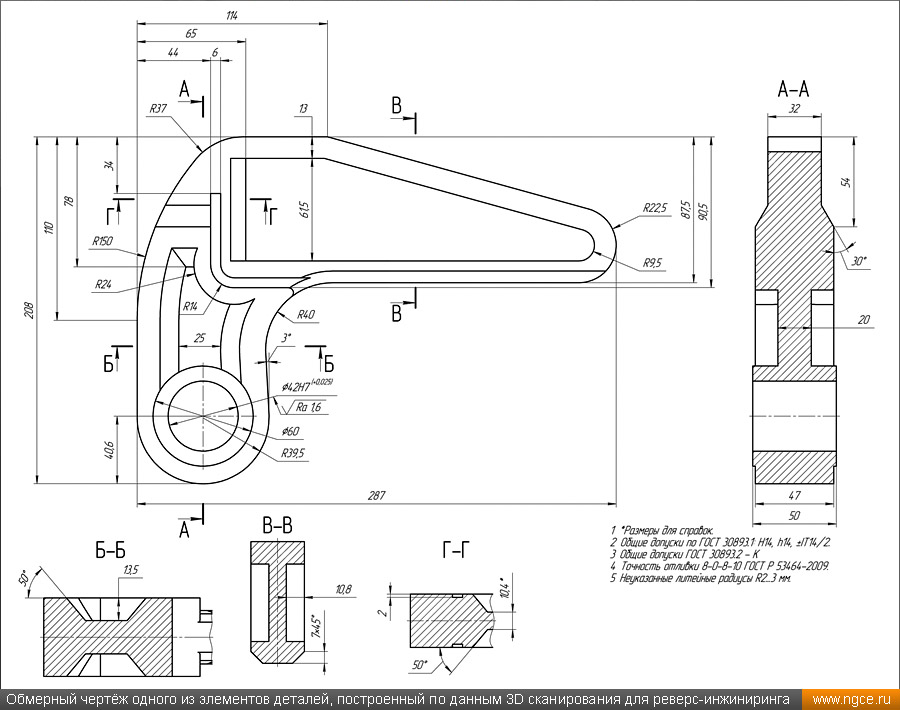

Примеры обмерных чертежей деталей машины, созданных по данным 3D сканирования, вы можете посмотреть ниже.

Слаженная работа инженеров по 3D сканированию и инженера-конструктора, плюс самая современная высокоточная техника позволили нашей компании с успехом реализовать этот проект.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
