3D сканирование и моделирование малой детали для реверс-инжиниринг

Специалистами инженерного предприятия «НГКИ» реализован небольшой проект по 3D сканированию и построению точной обмерной твердотельной 3D модели детали малых размеров. Обмерные работы и 3D моделирование были произведены для целей дальнейшего проектирования и изготовления таких деталей методом реверс-инжиниринга.

Высокоточные 3D обмеры детали «шестерня» для реверс-инжиниринг

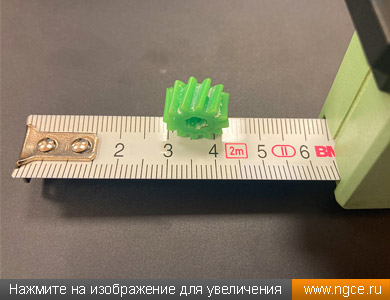

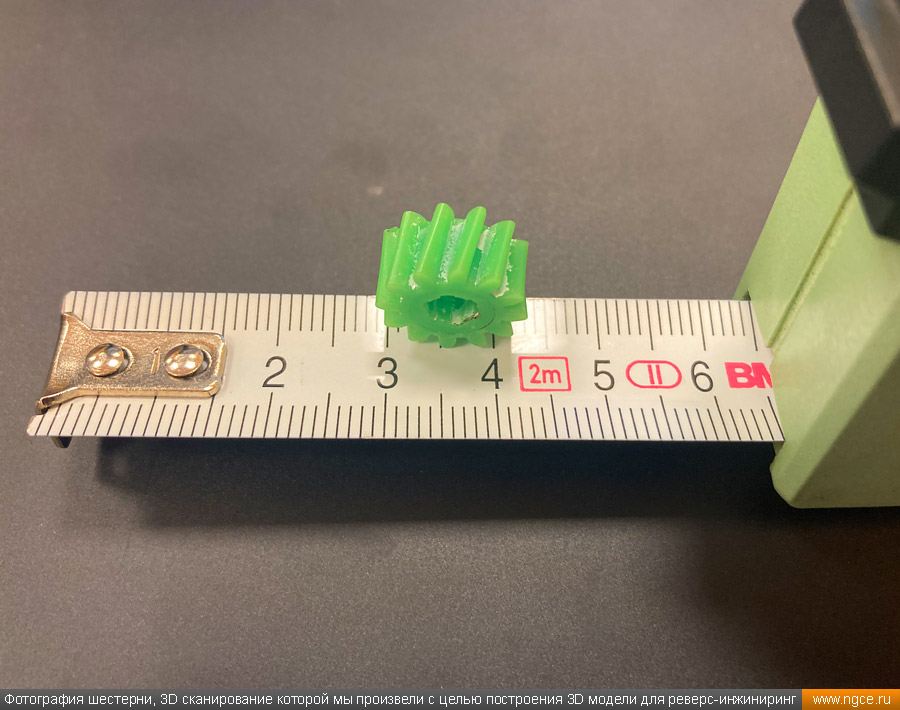

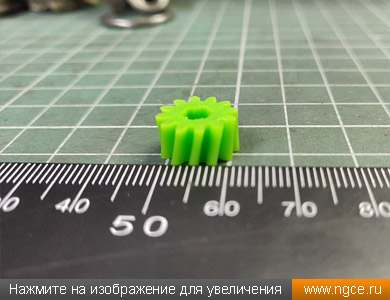

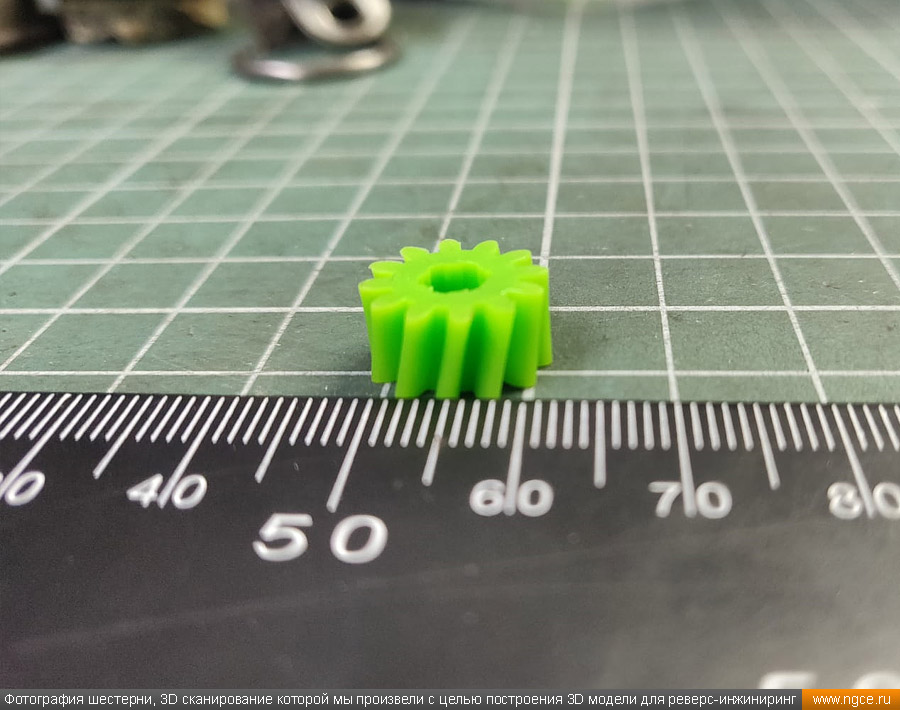

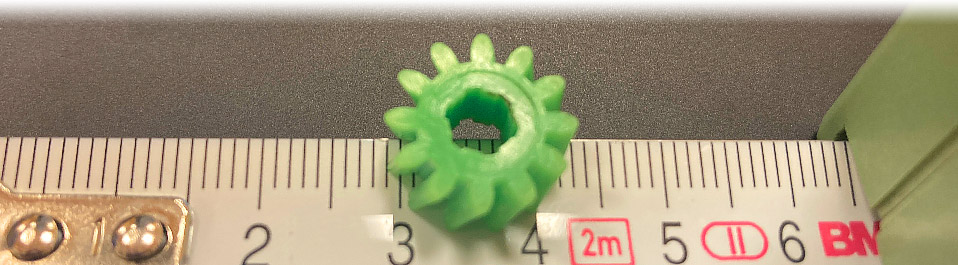

Деталь представляла из себя шестерню диаметром чуть более 1 сантиметра и толщиной около полусантиметра. Именно малый размер детали представлял из себя основную сложность при выполнении обмеров. Точнее, эта была даже больше не сложность, а неудобство при 3D сканировании из-за очень небольших габаритов объекта съёмки.

Обмеры детали были произведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и великолепную детализацию. Эта современная система ориентирована на высокоточную оцифровку объектов 3D сканирования, оснащается лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений. 3D сканирование шестерни выполнялось с максимальным разрешением данного высокоточного 3D сканера — 0,02 мм.

Обработка данных 3D сканирования, получение STL модели и построение STP модели

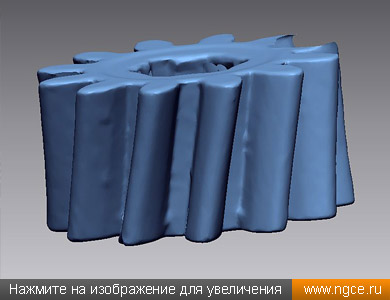

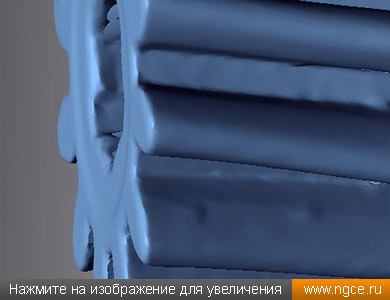

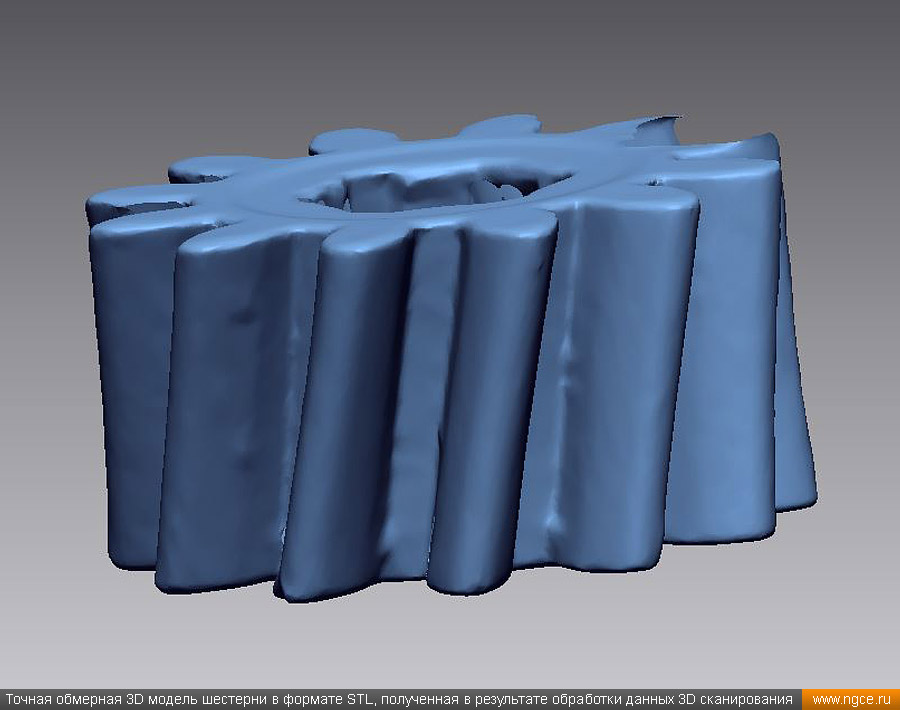

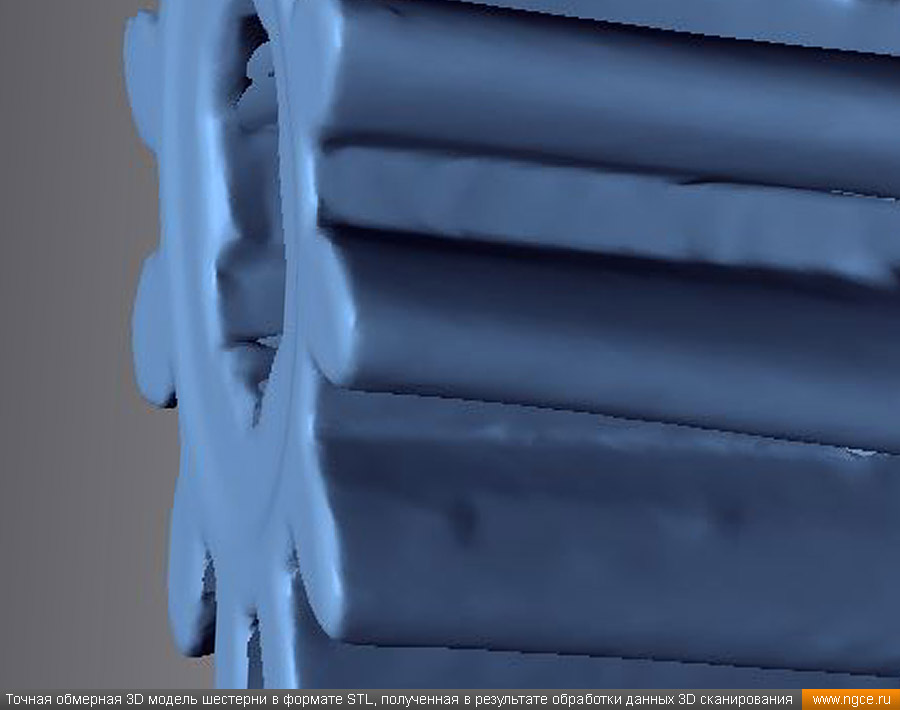

3D сканирование детали заняло не более часа, после чего была выполнена обработка результатов данных измерений и получена триангуляционная модель в формате STL, что тоже потребовало совсем немного времени. Скриншоты триангуляционной 3D модели детали в формате STL, полученной в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

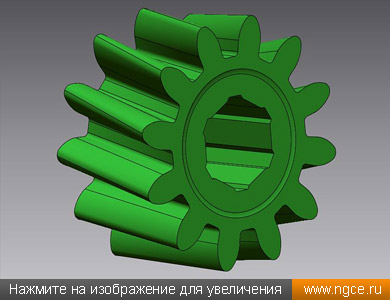

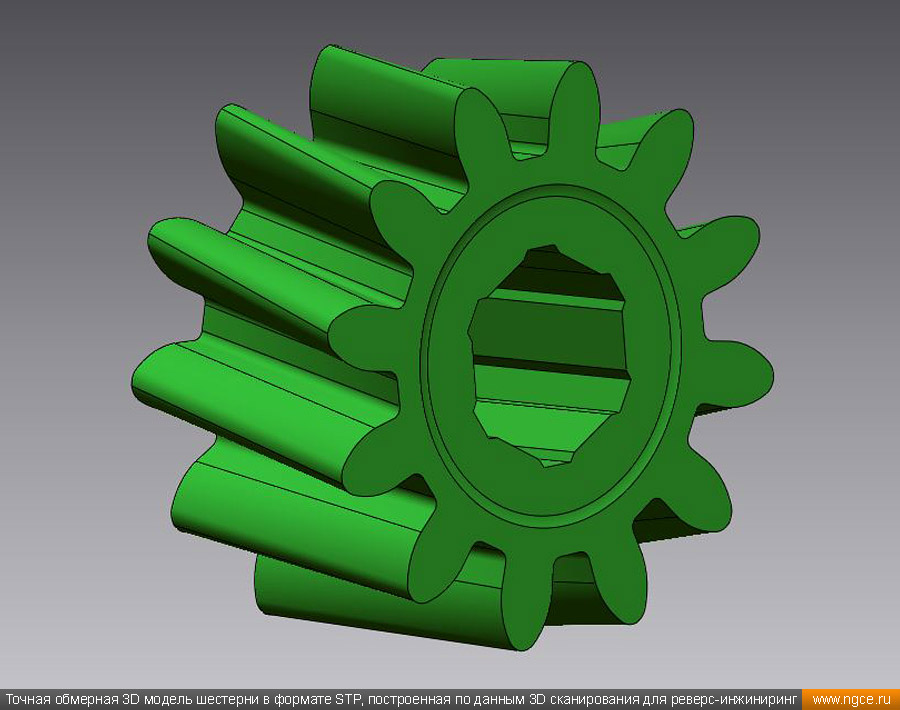

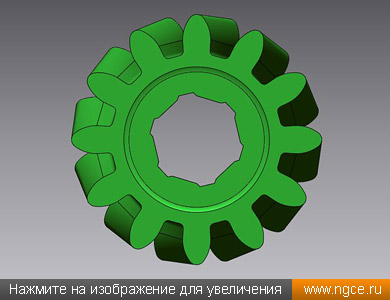

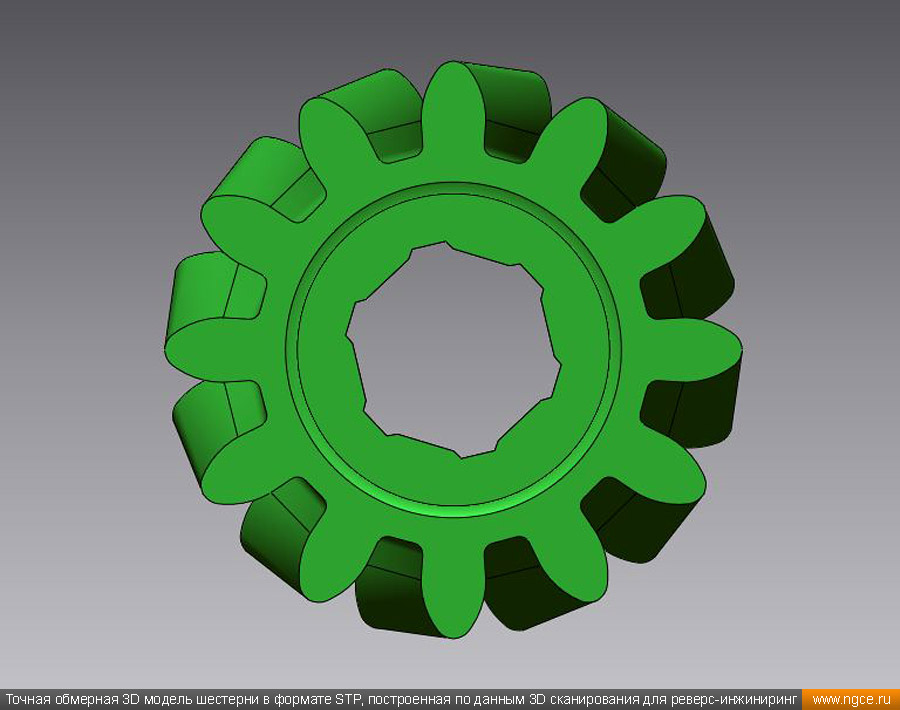

На следующей стадии камеральных работ по триангуляционной модели была построена твердотельная 3D модель детали в формате STP. Скриншоты точной обмерной 3D модели детали в формате STP, построенной по данным 3D сканирования, вы можете посмотреть ниже.

Контроль точности 3D модели детали в формате STP

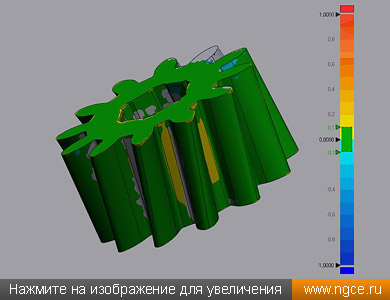

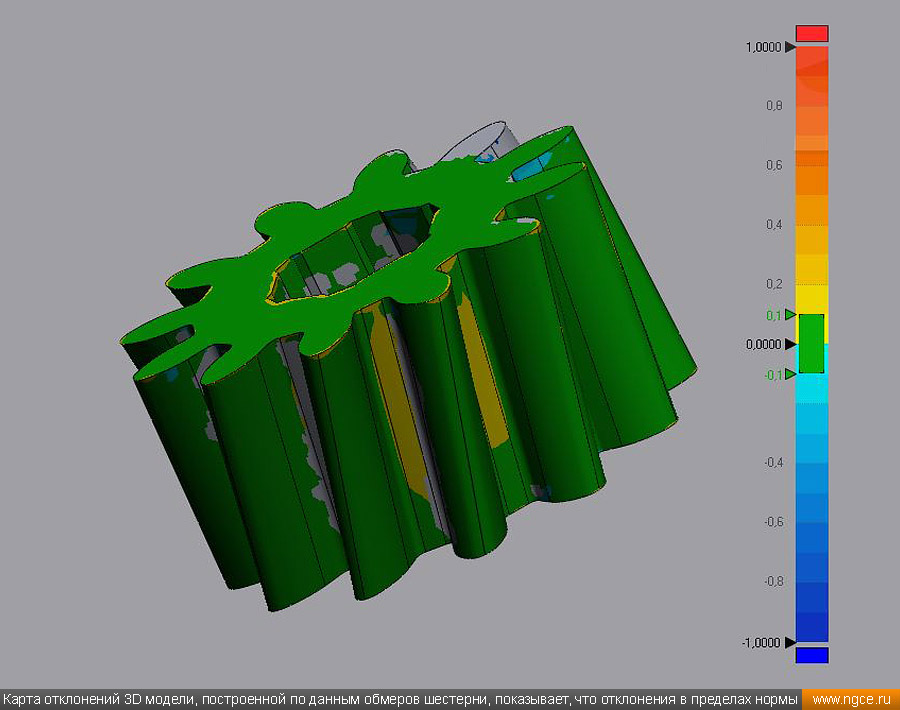

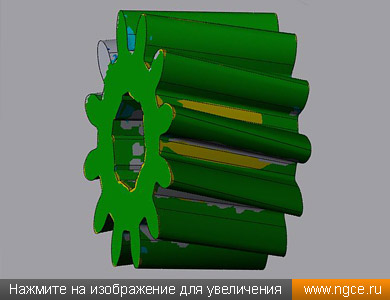

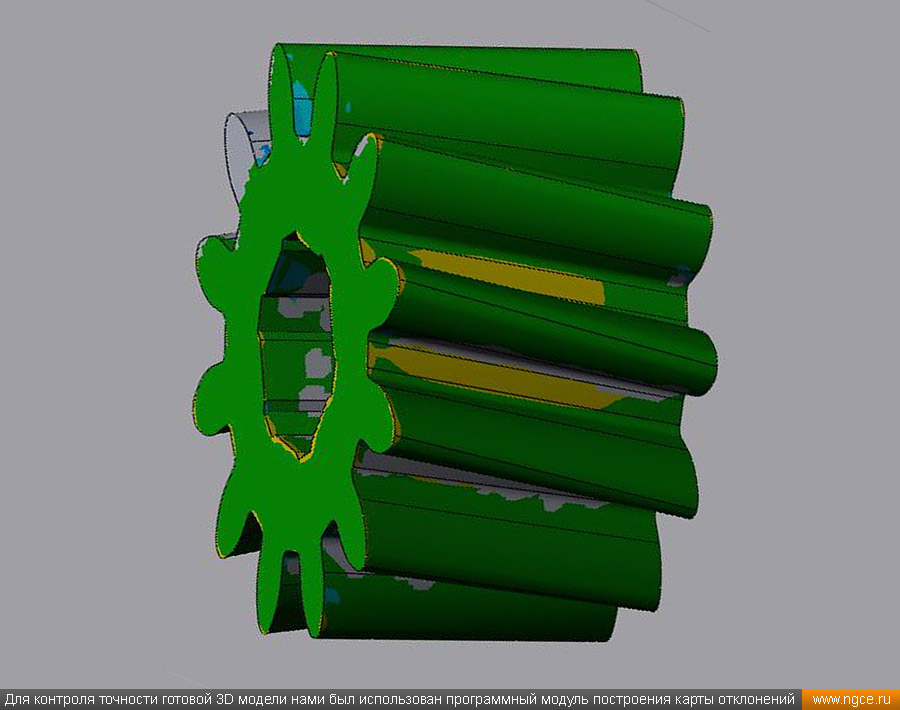

Для контроля точности готовых 3D моделей нами применялся программный модуль построения карты отклонений, который показал, что отклонения построенных 3D моделей минимальны по сравнению с исходными деталями.
