Лазерное сканирование и 3D моделирование зрительного зала «Москвариума» для целей 3D mapping

Лазерное сканирование и моделирование зала «Москвариума» для 3D mapping

11.03.2025 г.

Специалисты инженерной компании «НГКИ» выполнили интересный проект по лазерному сканированию и созданию точной обмерной 3D модели зрительного зала «Москвариума» на ВДНХ с зоной бассейна для проведения различных водных шоу. Обмерные работы и построение твердотельной 3D модели объекта были осуществлены нами для целей 3D мэппинга.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками. Для подготовки 3D маски требуется точная и актуальная трёхмерная модель объекта с учётом его состояния и с чётким отображением различных элементов. Такую модель можно получить в результате проведения обмеров всего объекта методом лазерного сканирования.

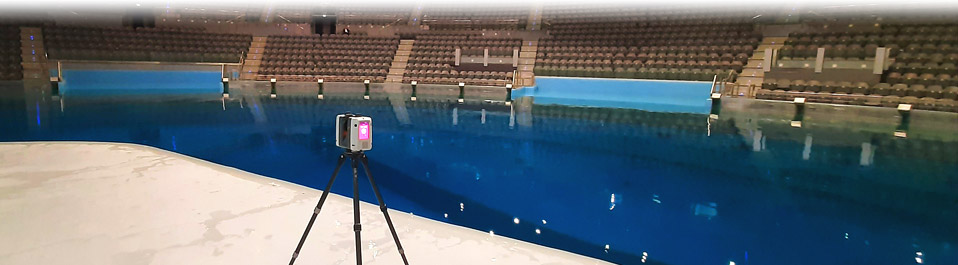

Лазерное сканирование сцены зрительного зала «Москвариума» производится системой Leica RTC 360 для 3D-mapping Лазерное сканирование сцены зрительного зала «Москвариума» производится системой Leica RTC 360 для 3D-mapping

Лазерное сканирование зрительного зала со сценой и бассейном в «Москвариуме»

Одним из направлений деятельности компании «НГКИ» является лазерное сканирование и 3D моделирование самых разнообразных объектов для целей проектирования, постановки и реализации всевозможных праздничных концертов и мероприятий, различных световых и лазерных шоу, фестивалей с применением технологий виртуальной реальности и 3D мэппинга. Весьма интересный проект в этой отрасли наши специалисты выполнили в «Москвариуме» на ВДНХ.

«Москвариум» является крупнейшим в Европе океанариумом, удалённым от морского побережья, в котором обитают (компактно проживают) более 12000 морских и пресноводных обитателей. Он был открыт 5 августа 2015 года в Москве на территории ВДНХ и расположен у павильона «Космос». Комплекс был построен в рамках программы реставрации и комплексного развития ВДНХ, общая площадь «Москвариума» составляет 53000 квадратных метров.

Лазерное сканирование сцены зрительного зала «Москвариума» производится системой Leica RTC 360 для 3D-mapping Лазерное сканирование зрительного зала «Москвариума» производится системой Leica RTC 360 для целей 3D-mapping

Точные обмерные работы и построение 3D моделей внушительных размеров зрительного зала со сценой сложной формы, специальной зоной бассейна для водных шоу и большим количеством самого разнообразного осветительного и проекционного оборудования с площадками его обслуживания были произведены нами для целей проектирования, постановки и подготовки к проведению на этой площадке различных водных шоу, а также всевозможных праздничных и концертных мероприятий с применением технологии 3D mapping.

3D лазерное сканирование было произведено нами системой Leica RTC360, которая представляет собой компактный, но очень точный, лёгкий и высокопроизводительный лазерный сканер. Обмеры заняли 4 часа, и за это время нашими специалистами было сделано 72 скана.

Лазерное сканирование сцены зрительного зала «Москвариума» производится системой Leica RTC 360 для 3D-mapping Лазерное сканирование зрительного зала «Москвариума» производится системой Leica RTC 360 для целей 3D-mapping

Построение точной обмерной 3D модели зала «Москвариума» для целей видеомэппинга

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную модель объекта. Далее по этим данным нашими специалистами было осуществлено построение точной обмерной твердотельной 3D модели зрительного зала «Москвариума» в формате DWG (AutoCAD) с высокой подробностью.

В результате всего комплекса произведённых работ нашими специалистами были отмоделированы пол и стены зала со зрительными местами и ограждениями, непосредственно бассейн и выплывы для проведения водных шоу, зоны фонтанов с указанием точного местоположения каждого спринклера. Портал вокруг сцены, имеющий сложную форму, был отмоделирован отдельно в виде высокоточной триангуляционной сетки (была построена его mesh-модель).

Точечная 3D модель зрительного зала «Москвариума», полученная по данным лазерного сканирования для 3D-mapping Точечная 3D модель зрительного зала «Москвариума», полученная по данным лазерного сканирования для 3D-mapping

Особое внимание при 3D моделировании уделялось зоне потолка, который был напичкан различным оборудованием. Нашими специалистами были отмоделированы все несущие конструкции и площадки обслуживания, фермы, световые линейки, осветительное и проекционное оборудование.

Всего на создание точной обмерной 3D модели зрительного зала «Москвариума» со сценой и бассейном в формате DWG (AutoCAD) было затрачено 3 недели рабочего времени. В результате всех выполненных работ Заказчик получил точную обмерную трёхмерную цифровую модель-основу, позволяющую постановщикам запроектировать не только места расстановки оборудования для 3D мэппинга, но и точно определить точки крепления декораций и подвесного оборудования для проведения любых праздничных мероприятий и шоу в «Москвариуме».

Общий вид сшитого облака точек зрительного зала «Москвариума», полученного по результатам лазерного сканирования Построение твердотельной обмерной 3D модели зрительного зала «Москвариума» по данным лазерного сканирования

Обмерная 3D модель зрительного зала «Москвариума» с бассейном и сценой, созданная для целей 3D-мэппинга

Ниже вы можете посмотреть примеры увеличенных фрагментов и общего вида точной обмерной твердотельной 3D модели зрительного зала «Москвариума» со сценой сложной формы и бассейном для проведения водных шоу, которая была построена нашими специалистами по данным лазерного сканирования для целей 3D-мэппинга.

Фрагмент обмерной 3D модели потолка зрительного зала «Москвариума», созданной по данным лазерного сканирования Фрагмент твердотельной 3D модели зрительного зала «Москвариума», построенной по данным лазерного сканирования

Фрагмент твердотельной 3D модели зрительного зала «Москвариума», построенной по данным лазерного сканирования Общий вид твердотельной 3D модели зрительного зала «Москвариума», созданной по данным лазерного сканирования

Посмотрите подробный отчёт об этом проекте на нашем сайте

Более подробное описание данного проекта вы сможете найти в разделе «Проекты» нашего веб-сайта или же перейти по данной ссылке на статью об этом интересном проекте:

— «Лазерное сканирование и подробное 3D моделирование зрительного зала «Москвариума» со сценой и бассейном для целей 3D mapping».

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:

— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
