Лазерное сканирование и подробное 3D моделирование зрительного зала «Москвариума» со сценой и бассейном для целей 3D mapping

Специалисты инженерной компании «НГКИ» выполнили интересный проект по лазерному сканированию и созданию точной обмерной 3D модели зрительного зала «Москвариума» на ВДНХ с зоной бассейна для проведения различных водных шоу. Обмерные работы и построение твердотельной 3D модели объекта были осуществлены нами для целей 3D мэппинга.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками.

Для целей подготовки 3D маски требуется не только точная, но и актуальная модель объекта с учётом его состояния и с отображением различных элементов. Такую модель можно получить лишь в результате проведения архитектурных обмеров всего объекта. Из всех существующих методов производства обмерных работ только лазерное сканирование в состоянии обеспечить и высокую точность, и необходимую детальность результатов съёмки. Кроме того, технология 3D сканирования позволяет без потери в качестве произвести обмерные работы достаточно быстро, сэкономив массу времени.

Лазерное сканирование зрительного зала со сценой и бассейном в «Москвариуме»

Одним из направлений деятельности компании «НГКИ» является лазерное сканирование и 3D моделирование самых разнообразных объектов для целей проектирования, постановки и реализации всевозможных праздничных концертов и мероприятий, различных световых и лазерных шоу, фестивалей с применением технологий виртуальной реальности и 3D мэппинга. Весьма интересный проект в этой отрасли наши специалисты выполнили в «Москвариуме» на ВДНХ.

«Москвариум» является крупнейшим в Европе океанариумом, удалённым от морского побережья, в котором обитают (компактно проживают) более 12000 морских и пресноводных обитателей. Он был открыт 5 августа 2015 года в Москве на территории ВДНХ и расположен у павильона «Космос». Комплекс был построен в рамках программы реставрации и комплексного развития ВДНХ, общая площадь «Москвариума» составляет 53000 квадратных метров.

«Москвариум» — это центр океанографии и морской биологии, один из крупнейших океанариумов Европы, в нём живут тысячи различных водных обитателей: акулы, нерпы, капибары, азиатские выдры, скаты, черепахи, кайман, осьминог и сотни видов рыб. Главными звёздами водных представлений являются дельфины, моржи, морские львы и косатки. Здание океанариума включает в себя три основных зоны: аквариумы, площадку для проведения водных шоу, а также центр плавания с дельфинами. На нулевом этаже здания располагаются 80 аквариумов площадью 12000 квадратных метров с более чем 600 видами различных рыб и животных. Вся экспозиция делится на тематические зоны: пресные и морские воды России, водоёмы Южной Америки и Африки, рифовый зал и другие. Также в зоне аквариумов находится контактный бассейн, позволяющий посетителям прикоснуться к животным. Нашей задачей было произвести лазерное сканирование и 3D моделирование именно площадки для проведения водных шоу со зрительным залом.

Точные обмерные работы и построение 3D моделей внушительных размеров зрительного зала со сценой сложной формы, специальной зоной бассейна для водных шоу и большим количеством самого разнообразного осветительного и проекционного оборудования с площадками его обслуживания были произведены нами для целей проектирования, постановки и подготовки к проведению на этой площадке различных водных шоу, а также всевозможных праздничных и концертных мероприятий с применением технологии 3D mapping.

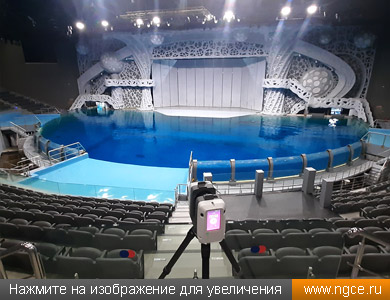

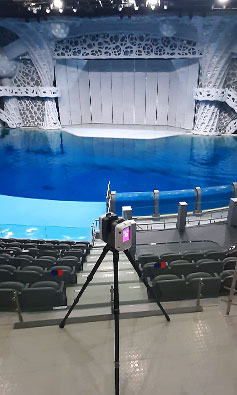

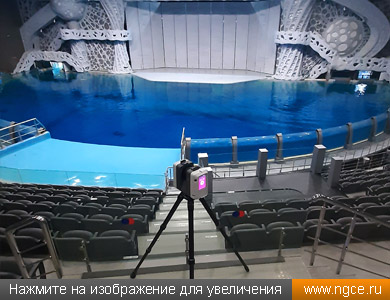

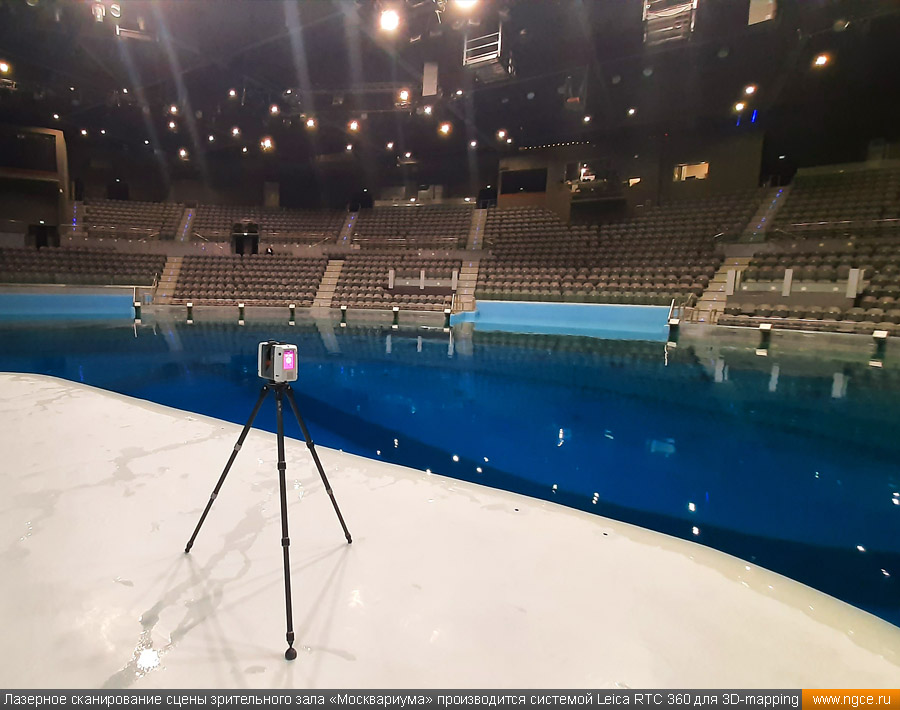

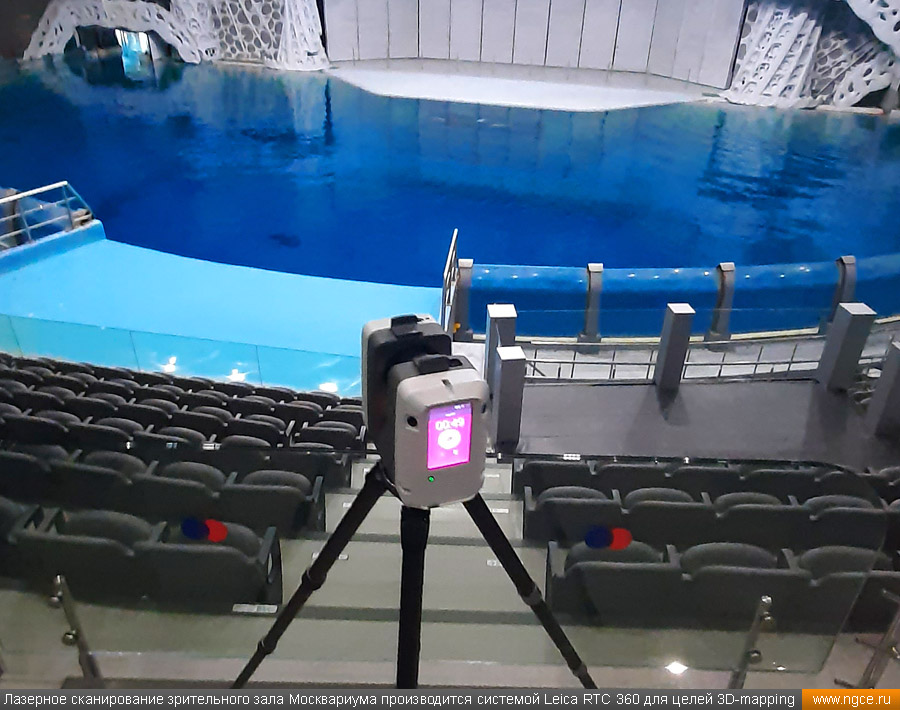

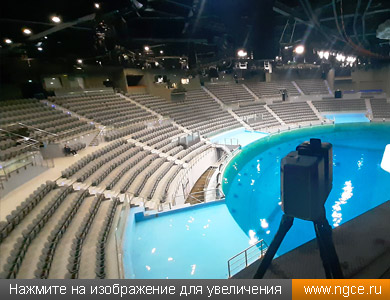

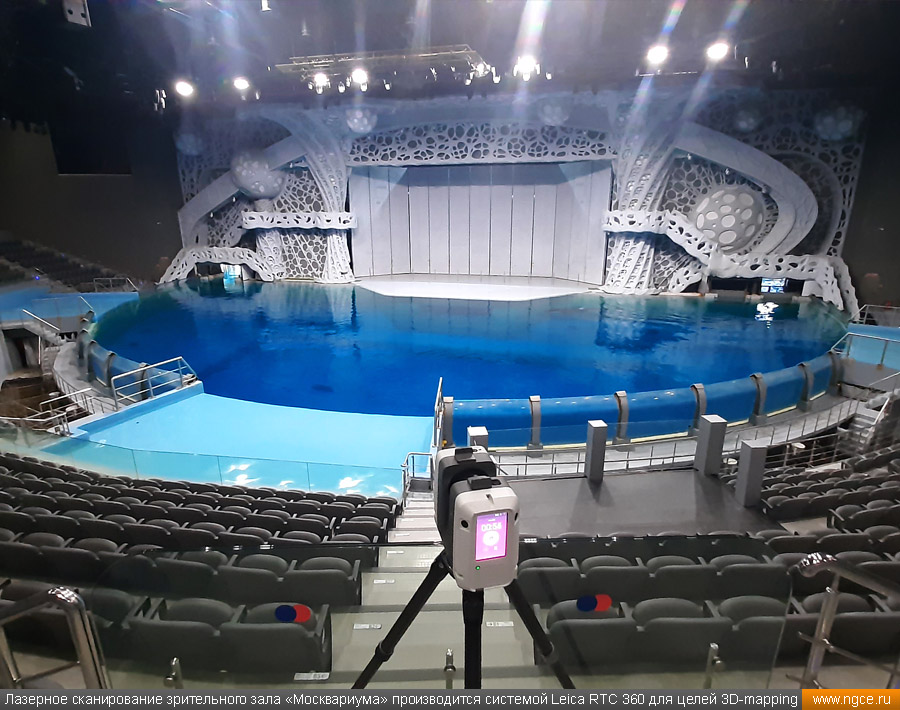

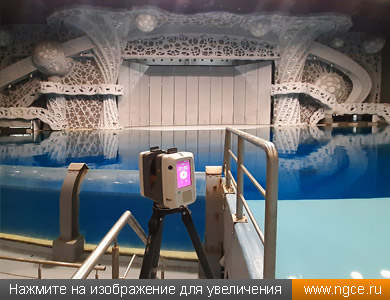

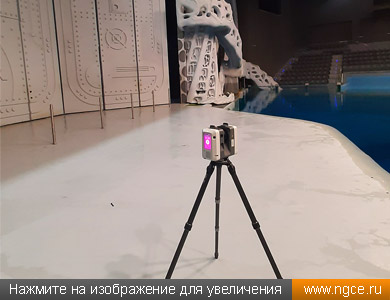

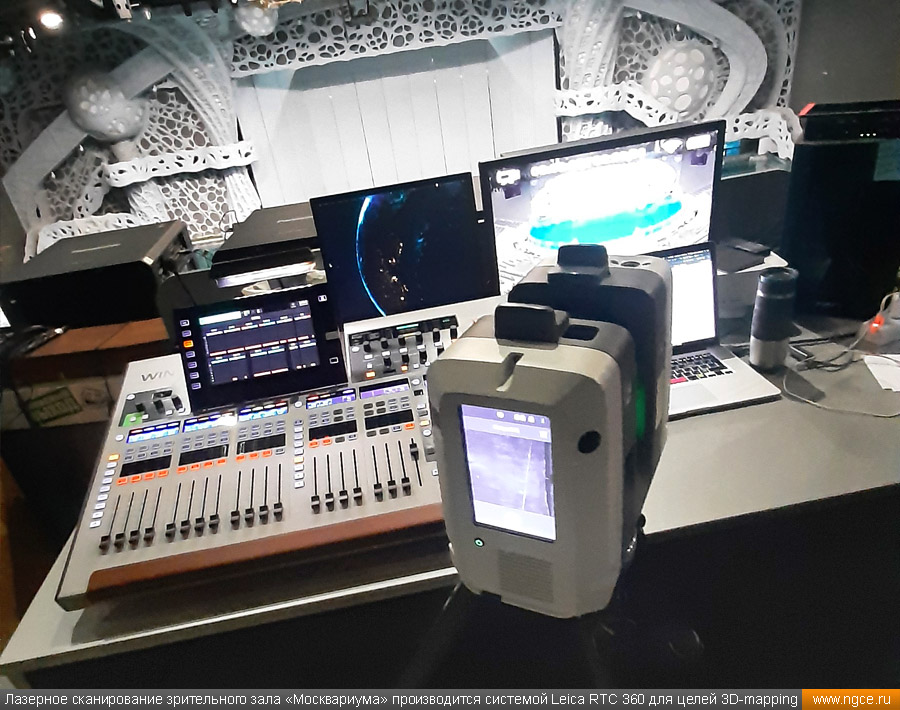

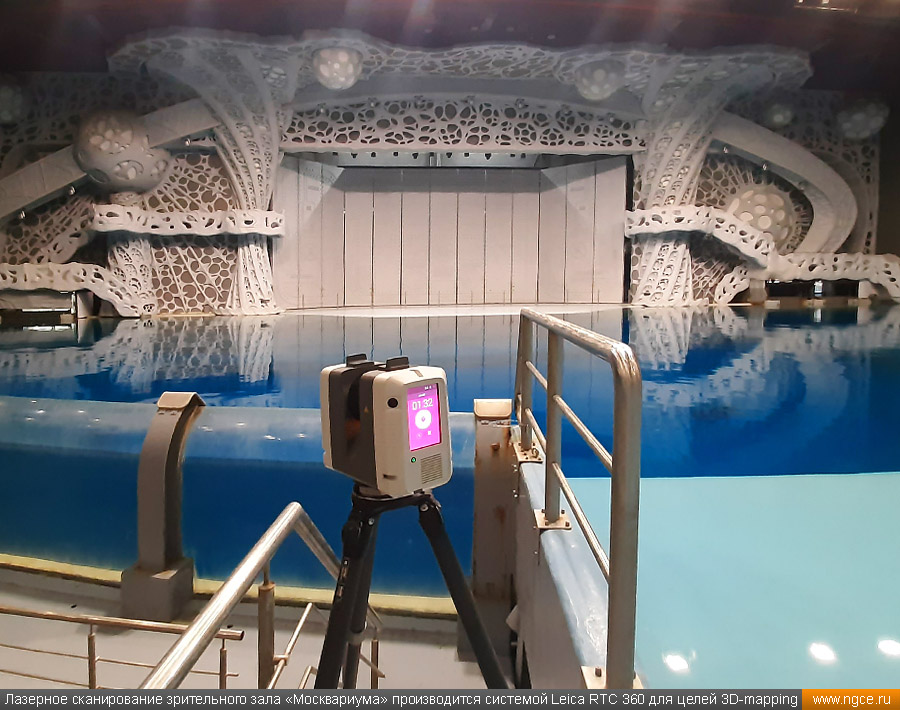

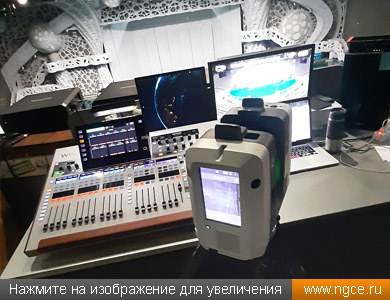

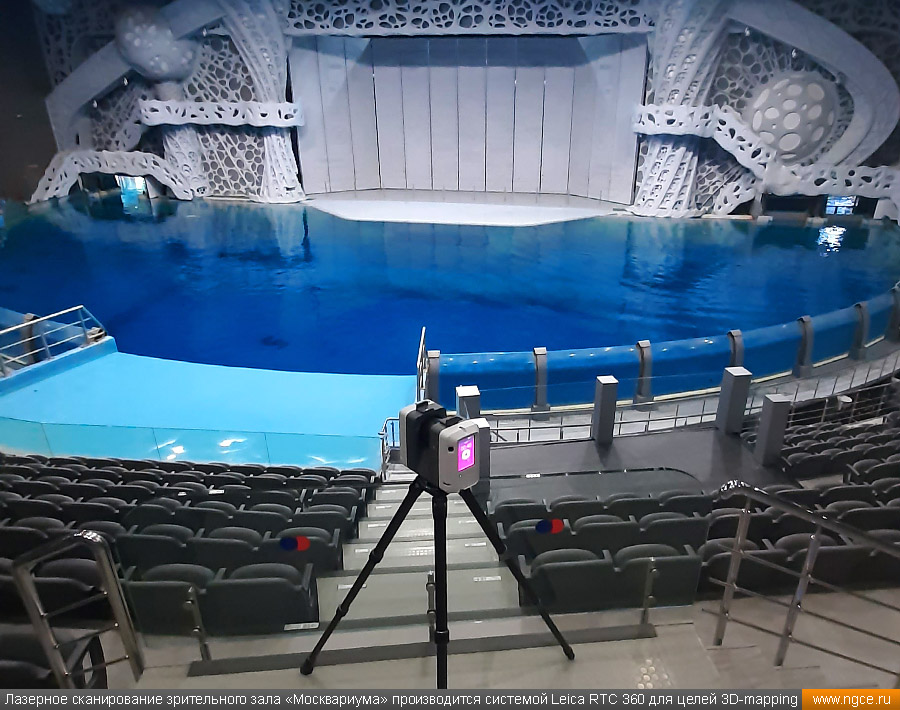

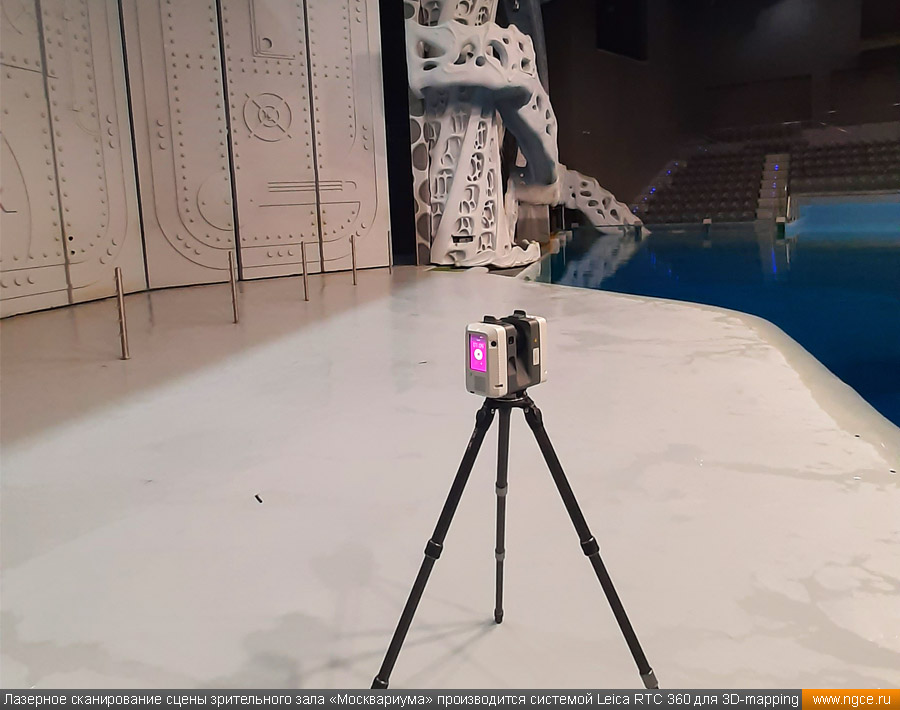

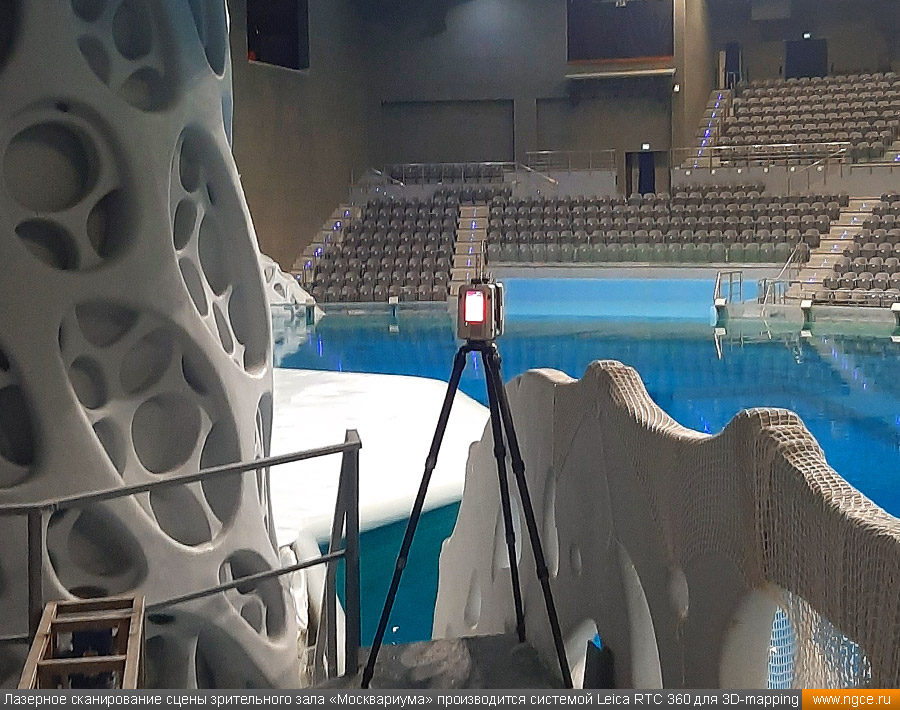

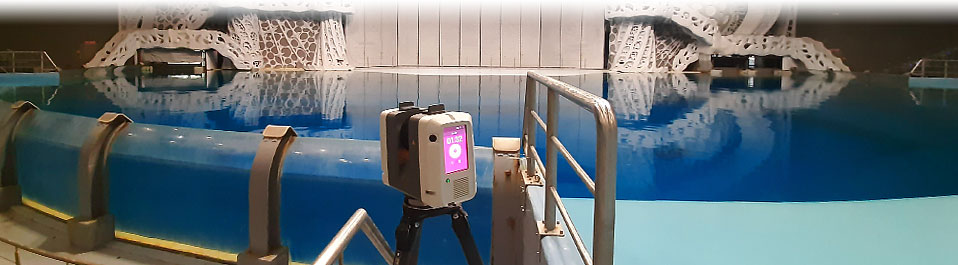

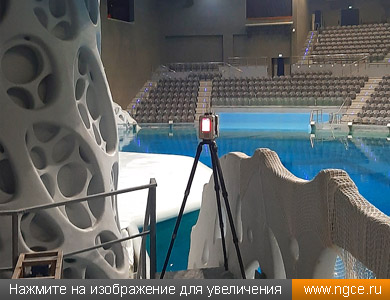

3D лазерное сканирование было произведено нами системой Leica RTC360, которая представляет собой компактный, но очень точный, лёгкий и высокопроизводительный лазерный сканер. Обмеры заняли 4 часа, и за это время нашими специалистами было сделано 72 скана.

Построение точной обмерной 3D модели зала «Москвариума» для целей видеомэппинга

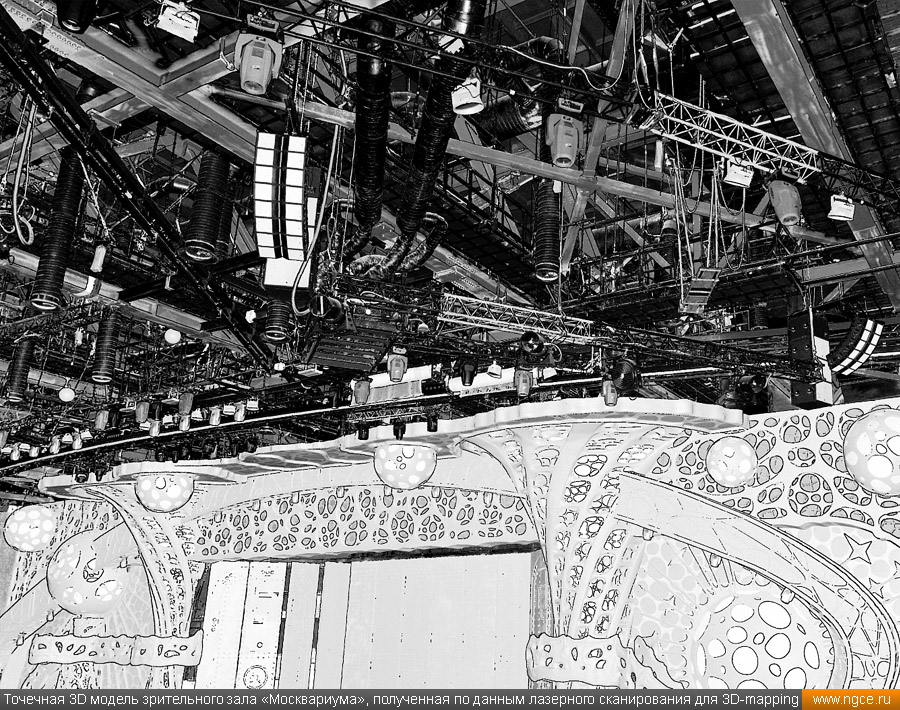

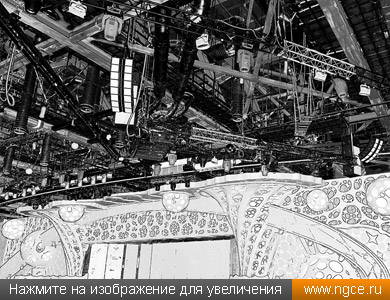

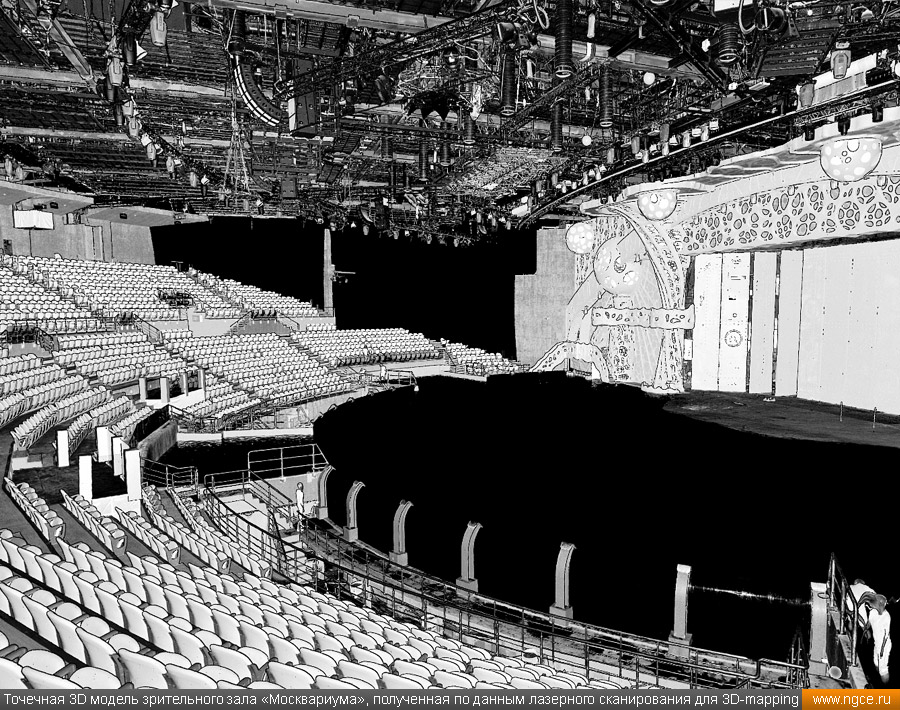

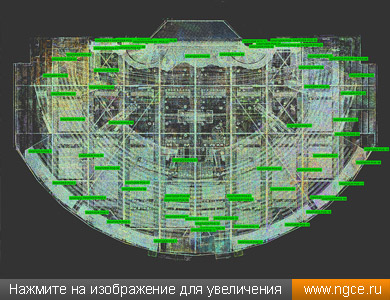

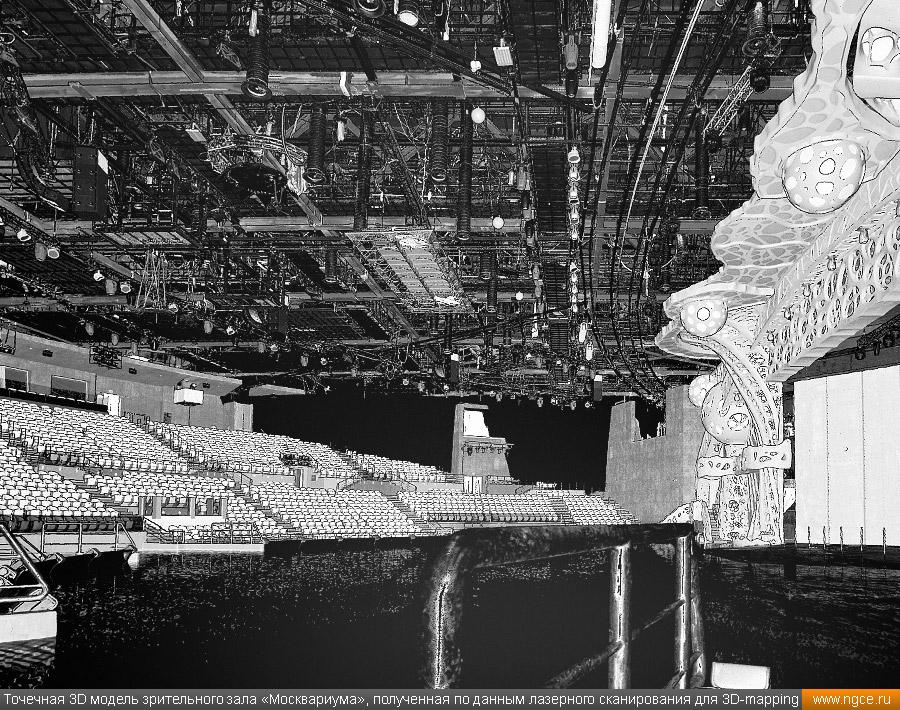

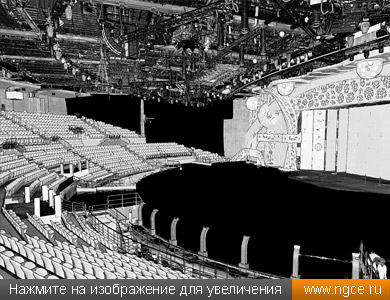

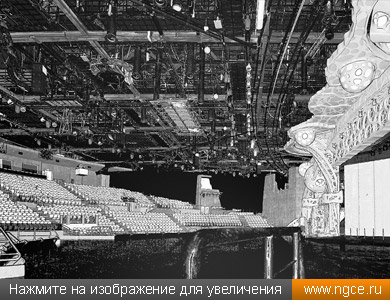

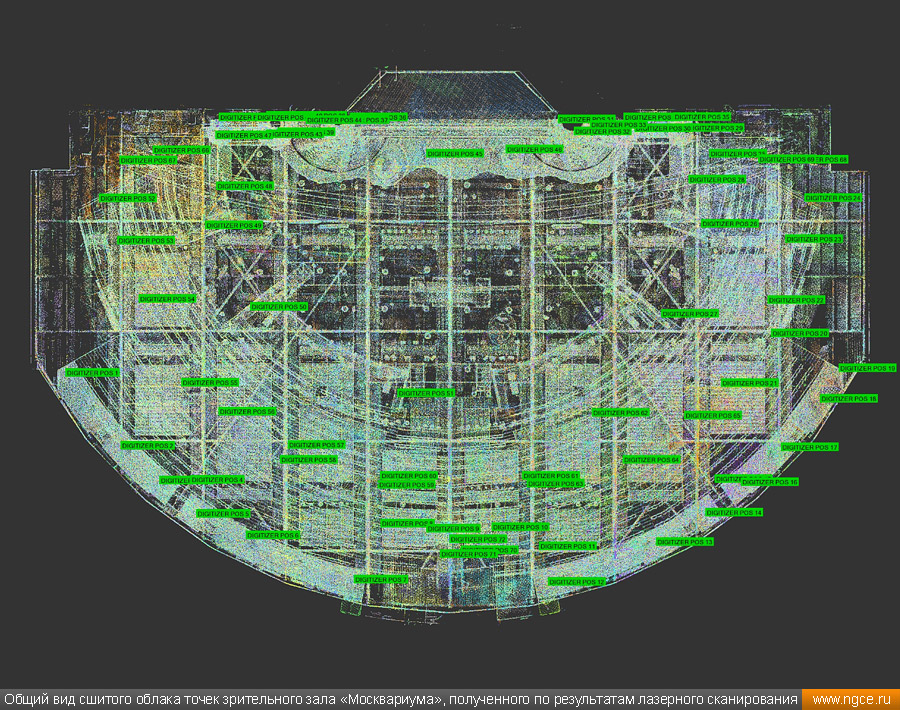

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную модель объекта. Далее по этим данным нашими специалистами было осуществлено построение точной обмерной твердотельной 3D модели зрительного зала «Москвариума» в формате DWG (AutoCAD) с высокой подробностью.

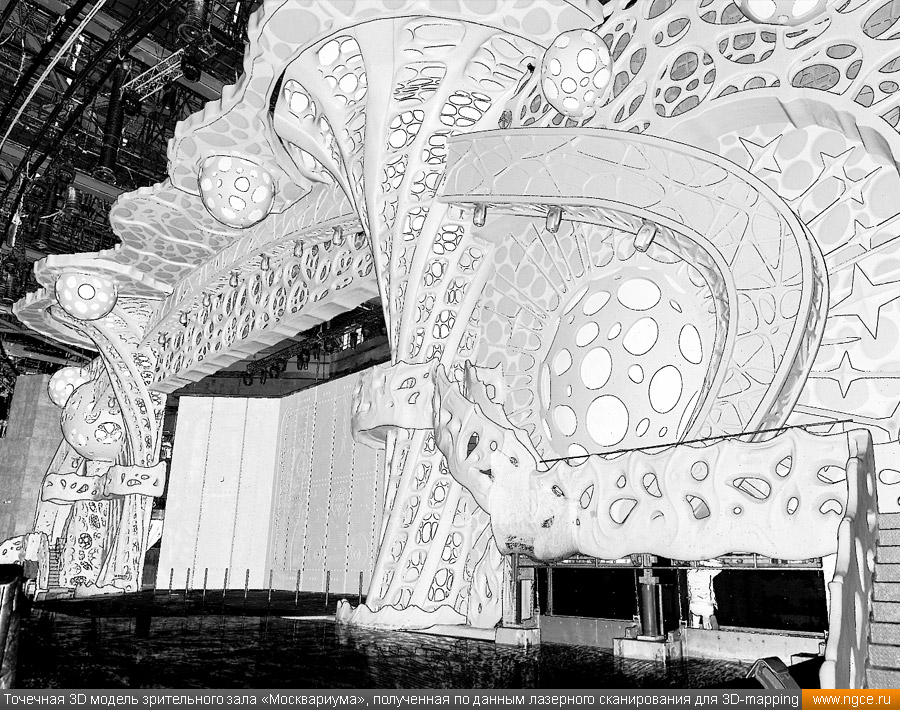

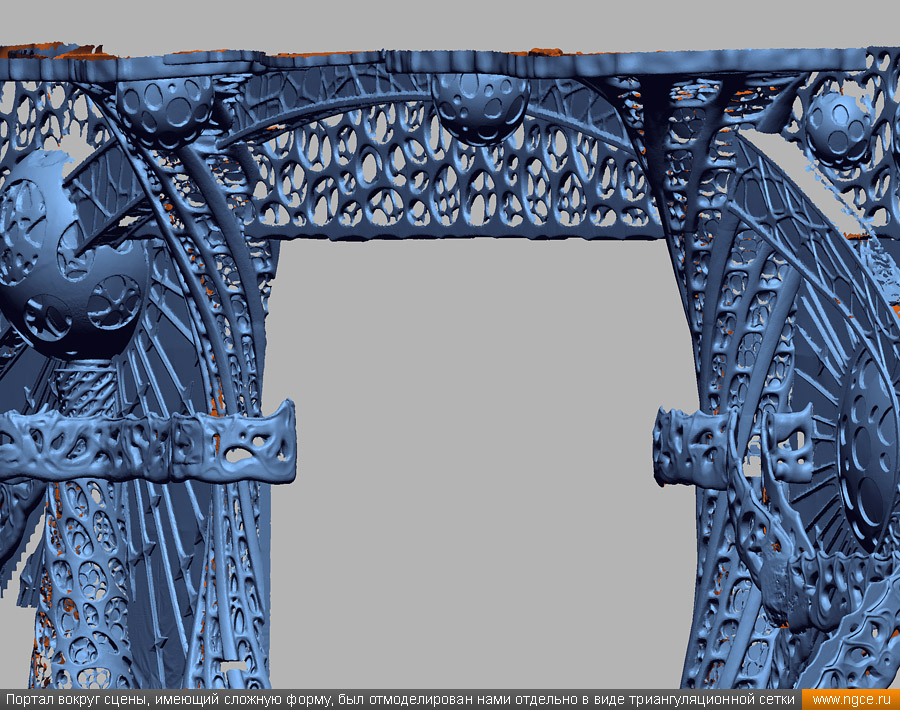

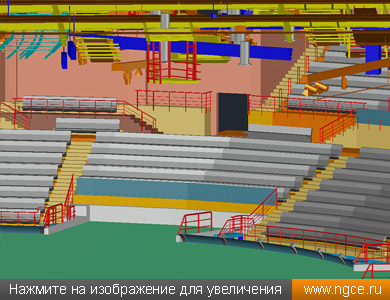

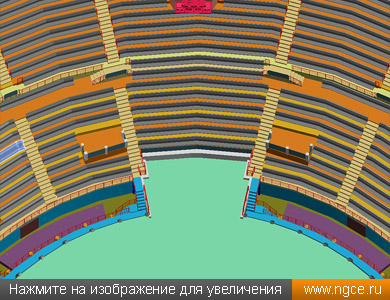

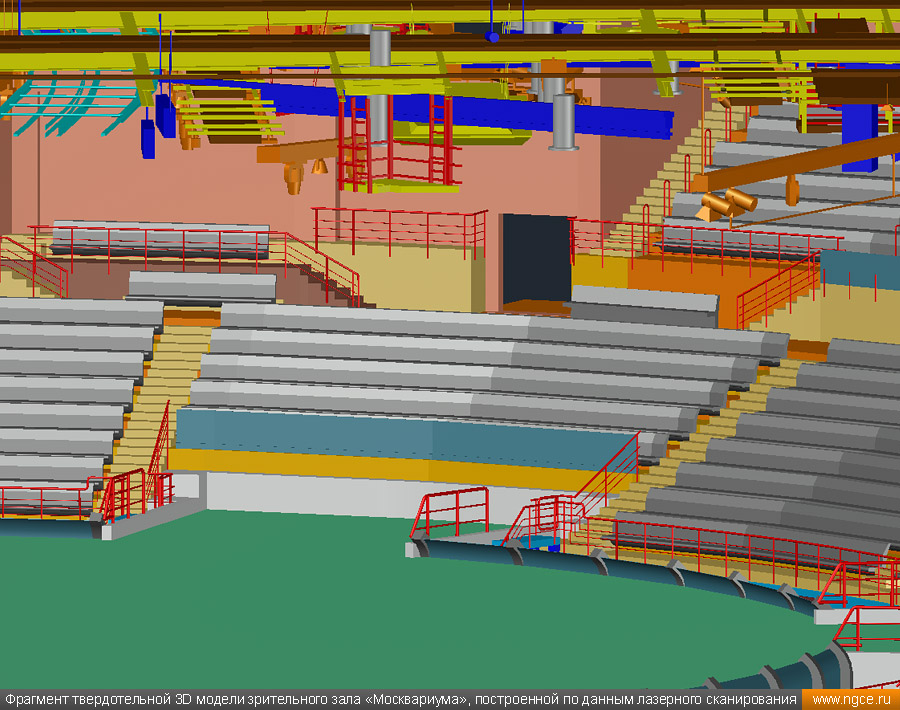

В результате всего комплекса произведённых работ нашими специалистами были отмоделированы пол и стены зала со зрительными местами и ограждениями, непосредственно бассейн и выплывы для проведения водных шоу, зоны фонтанов с указанием точного местоположения каждого спринклера. Портал вокруг сцены, имеющий сложную форму, был отмоделирован отдельно в виде высокоточной триангуляционной сетки (была построена его mesh-модель).

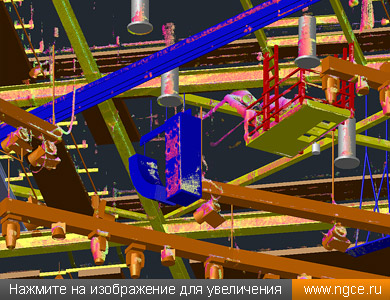

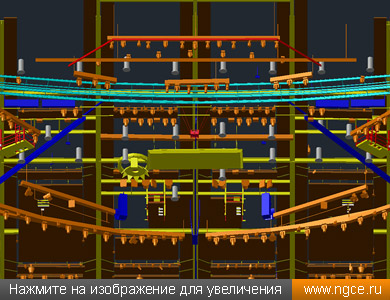

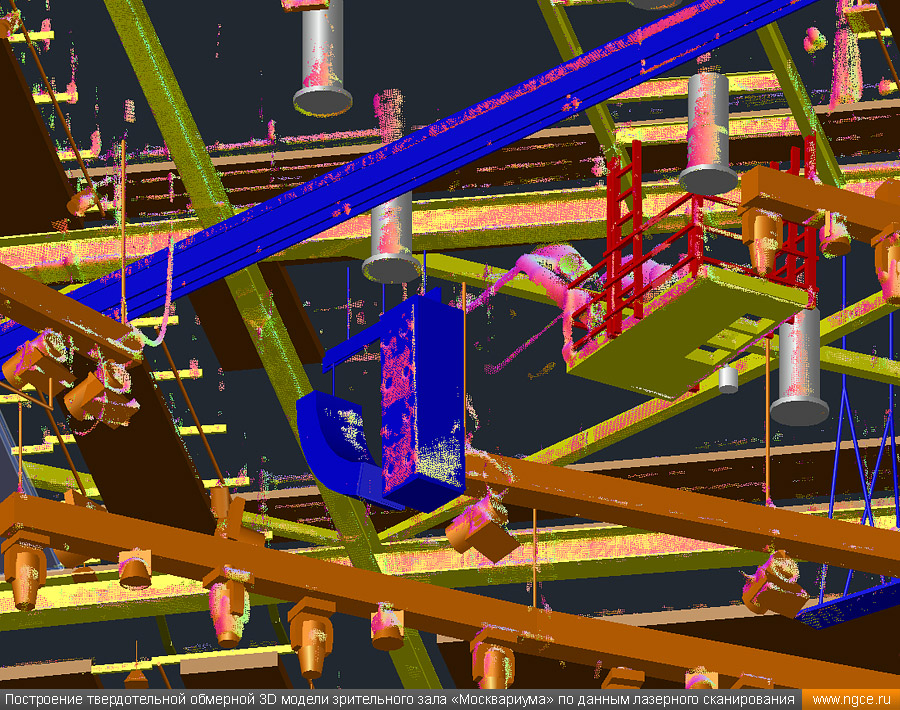

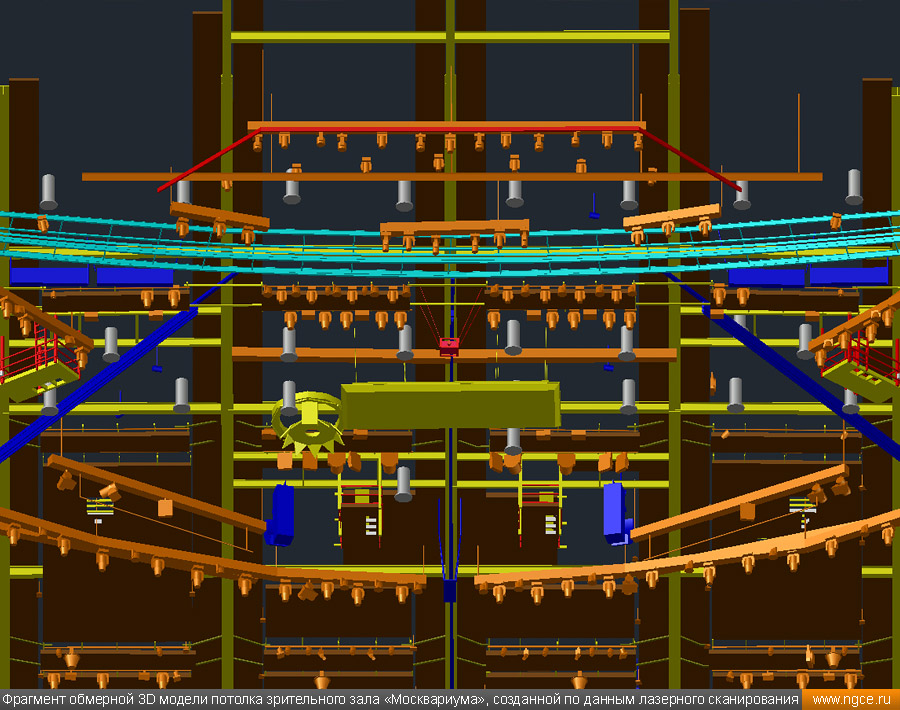

Особое внимание при 3D моделировании уделялось зоне потолка, который был напичкан различным оборудованием. Нашими специалистами были отмоделированы все несущие конструкции и площадки обслуживания, фермы, световые линейки, осветительное и проекционное оборудование.

Всего на создание точной обмерной 3D модели зрительного зала «Москвариума» со сценой и бассейном в формате DWG (AutoCAD) было затрачено 3 недели рабочего времени. В результате всех выполненных работ Заказчик получил точную обмерную трёхмерную цифровую модель-основу, позволяющую постановщикам запроектировать не только места расстановки оборудования для 3D мэппинга, но и точно определить точки крепления декораций и подвесного оборудования для проведения любых праздничных мероприятий и шоу в «Москвариуме».

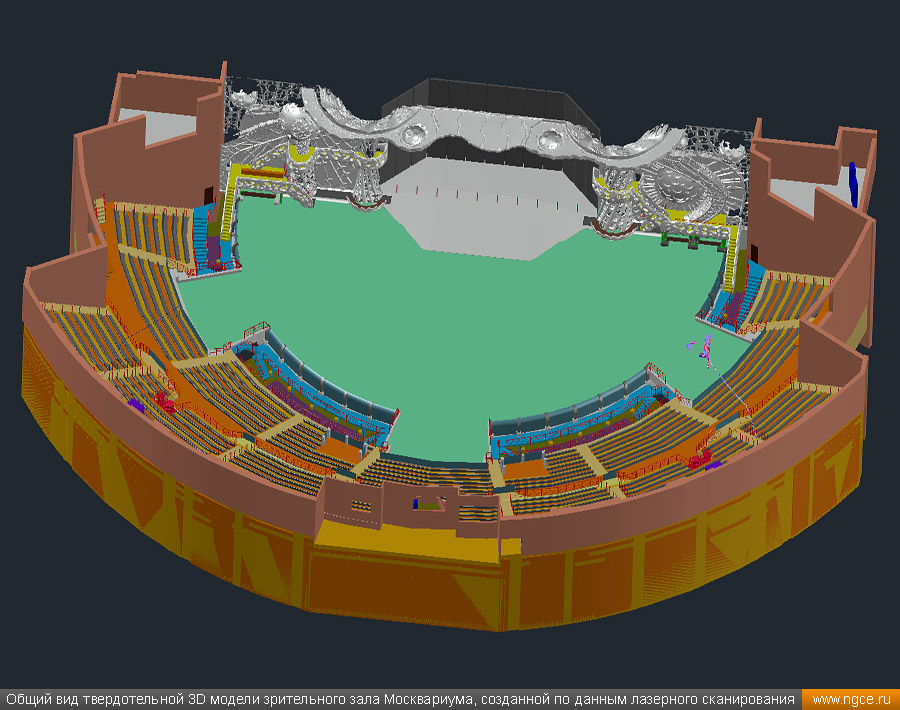

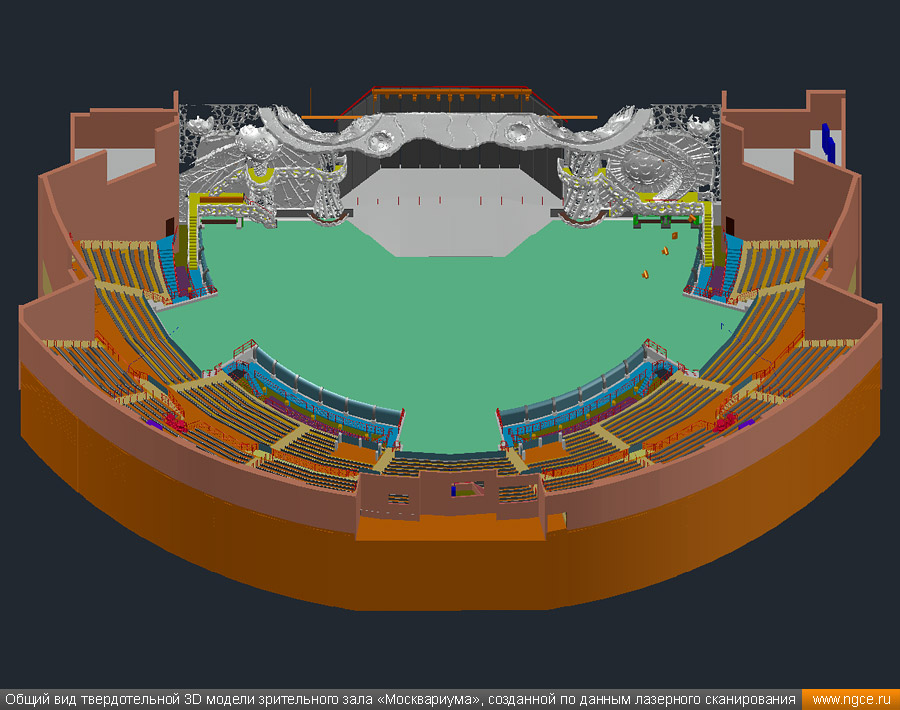

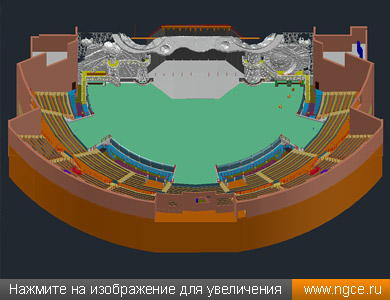

Обмерная 3D модель зрительного зала «Москвариума» с бассейном и сценой, созданная для целей 3D-мэппинга

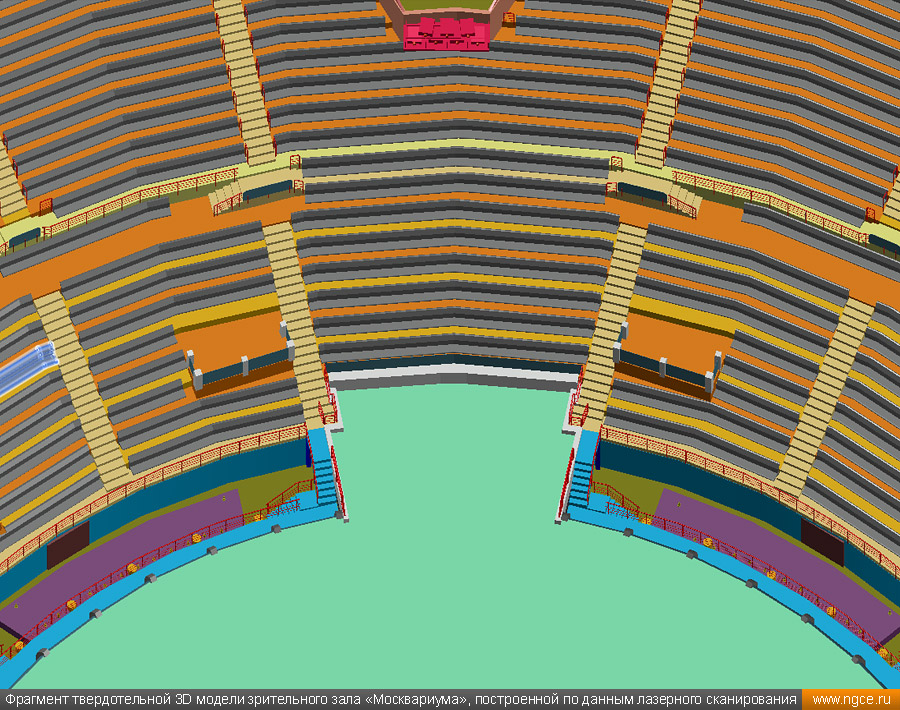

Ниже вы можете посмотреть примеры увеличенных фрагментов и общего вида точной обмерной твердотельной 3D модели зрительного зала «Москвариума» со сценой сложной формы и бассейном для проведения водных шоу, которая была построена нашими специалистами по данным лазерного сканирования для целей 3D-мэппинга.

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет проводит обмерные работы методом лазерного сканирования для целей 3D мэппинга. Вот перечень некоторых наших проектов, реализованных в этой сфере:

— Лазерное сканирование и 3D моделирование фасадов здания Белорусского вокзала в Москве для 3D mapping;
— Лазерное сканирование и построение 3D модели зданий и территории Суздальского кремля для 3D мэппинга;
— Лазерное сканирование и построение 3D модели фасадов и дворовой территории Дома Пашкова для 3D mapping;
— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Лазерное сканирование и 3D моделирование фасадов университета в Каире для целей 3D mapping;
— Лазерное сканирование и 3D моделирование прогулочного судна для проведения корпоративов и праздников;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D моделирование фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Создание 3D модели зала музея Современной истории России для целей 3D мэппинга.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:
