3D сканирование и моделирование детали на целлюлозно-бумажном комбинате

Специалисты инженерной компании «НГКИ» выполнили проект по 3D сканированию, трёхмерному моделированию и подготовке точных обмерных чертежей детали технологической установки на целлюлозно-бумажном комбинате в Московской области. Обмерные работы, 3D моделирование и построение обмерных чертежей были произведены нами для целей реверс-инжиниринга, дальнейшего проектирования и последующего производства копии этой детали на территории России в рамках программы импортозамещения.

Высокоточные 3D обмеры детали установки на комбинате для реверс-инжиниринга

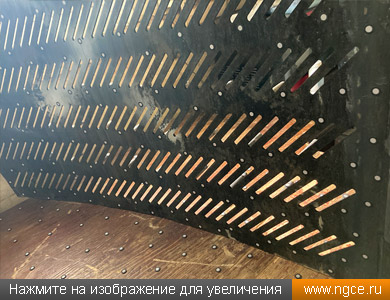

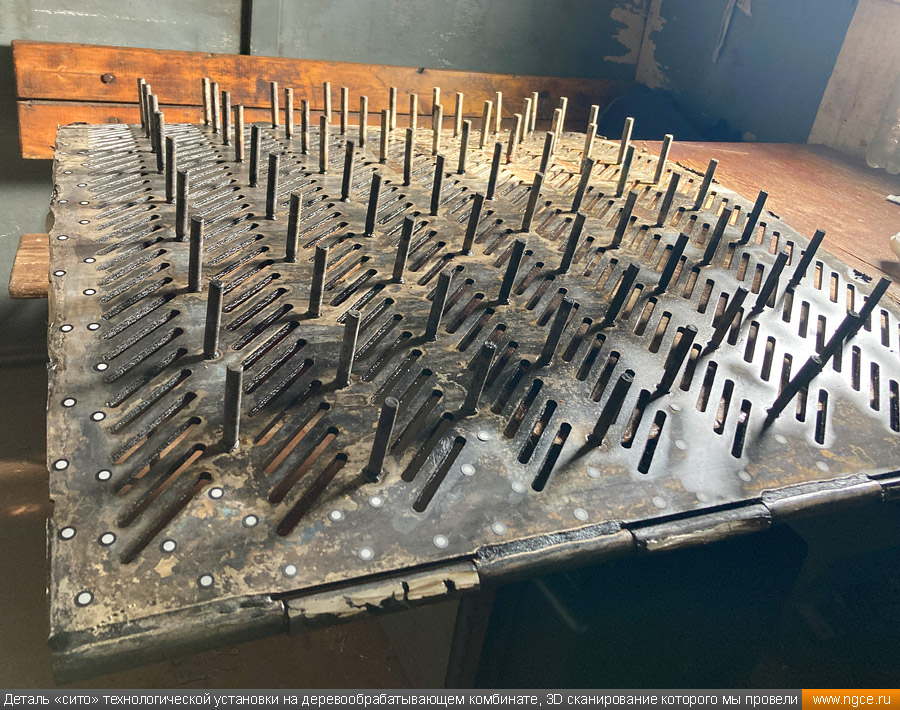

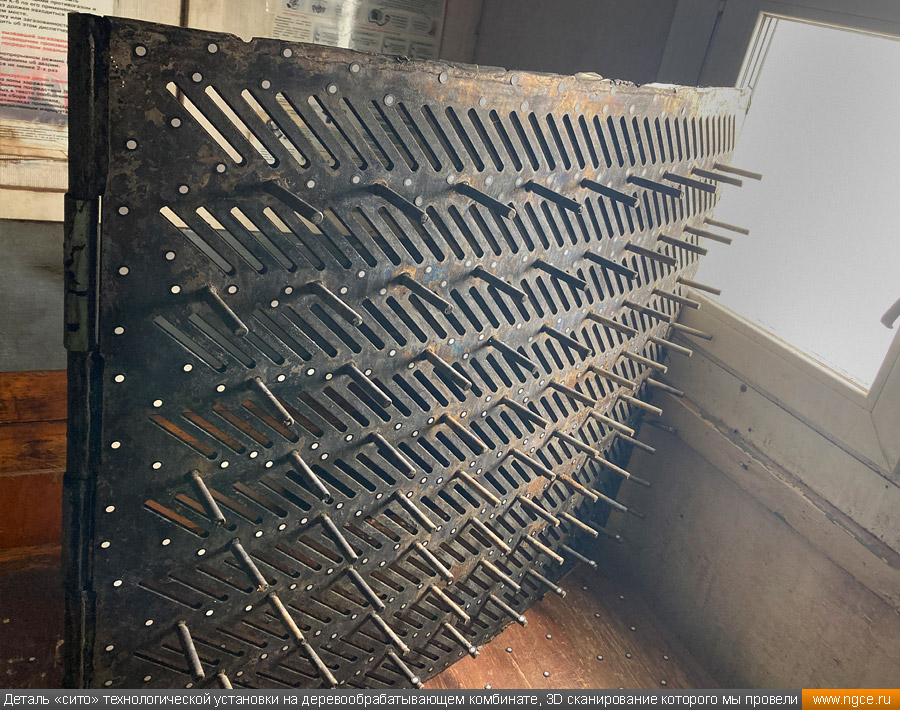

Прецизионные 3D обмеры детали под названием «сито» от технологической установки на целлюлозно-бумажном комбинате были проведены нашим высокоточным портативным ручным 3D сканером ScanTech KSCAN-Magic, который обеспечивает высочайшую точность до 0,02 мм и выдаёт великолепную детализацию. Данная современная система ориентирована на высокоточную оцифровку объектов 3D сканирования, она оснащена лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений.

Полевой этап работ, на котором и было произведено высокоточное 3D сканирование этой детали, занял всего лишь три часа. На этом полевой этап был завершён, и наши специалисты приступили к камеральному этапу работ, который стал более длительным и трудоёмким.

Обработка данных 3D сканирования, получение STL моделей и построение STP моделей

Успешно завершив все полевые работы, наши специалисты вернулись в московский офис и приступили к выполнению камерального этапа работ по данному проекту.

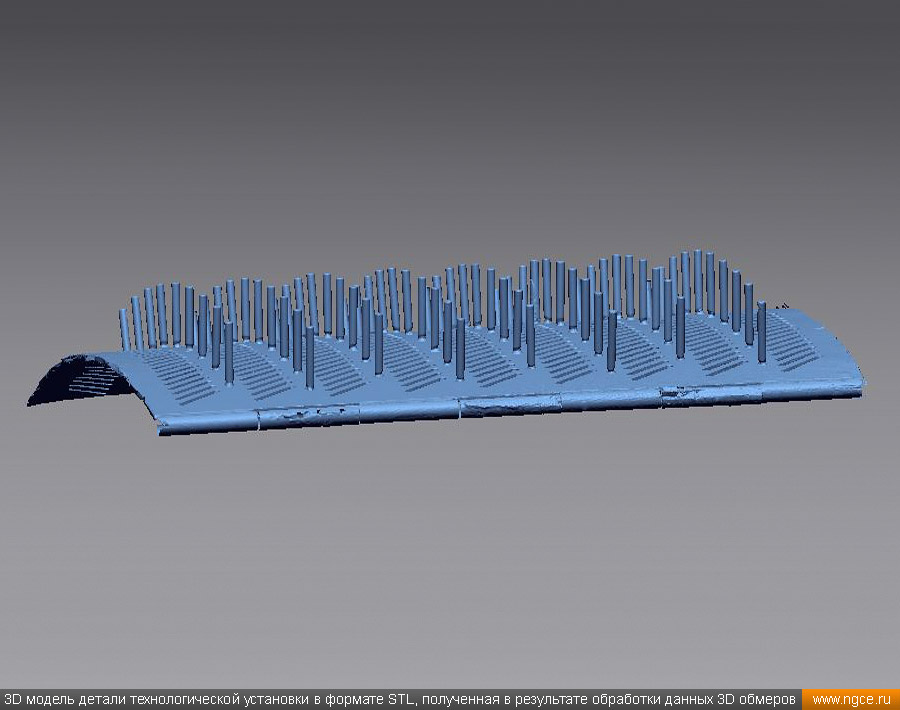

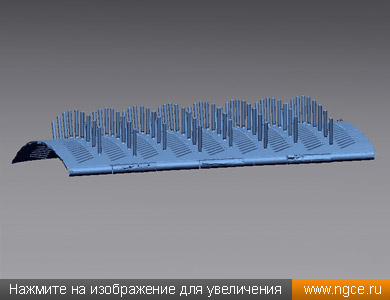

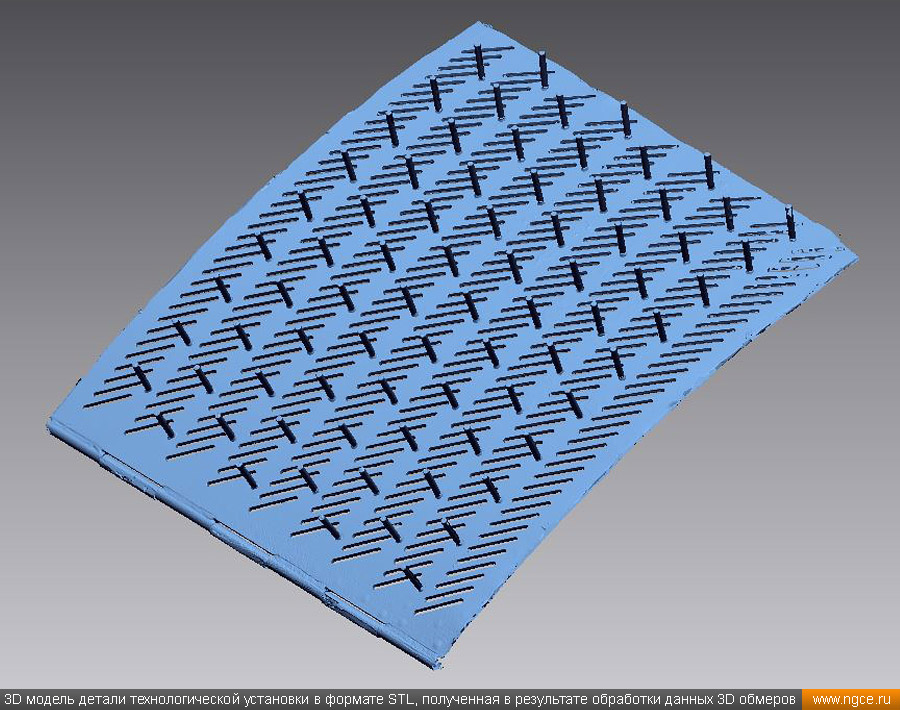

Первым делом была произведена обработка результатов данных всех выполненных измерений, осуществлена сшивка сделанных на полевом этапе сканов и затем получена точная трёхмерная триангуляционная обмерная модель этой детали технологической установки в формате STL. Скриншоты триангуляционной 3D модели данного объекта съёмки в формате STL, полученной в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

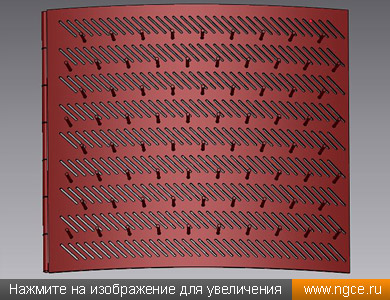

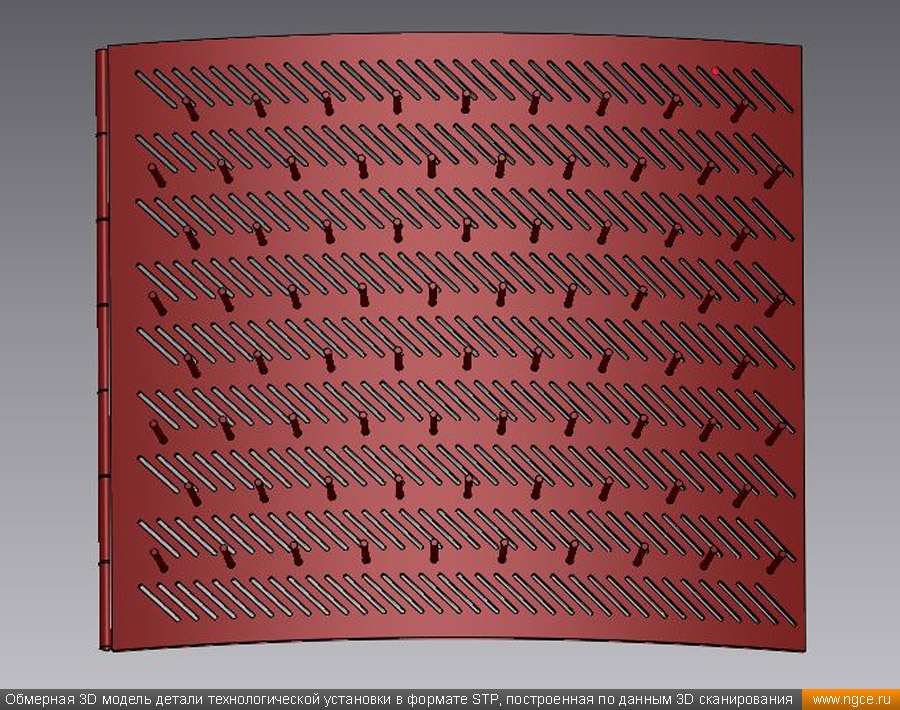

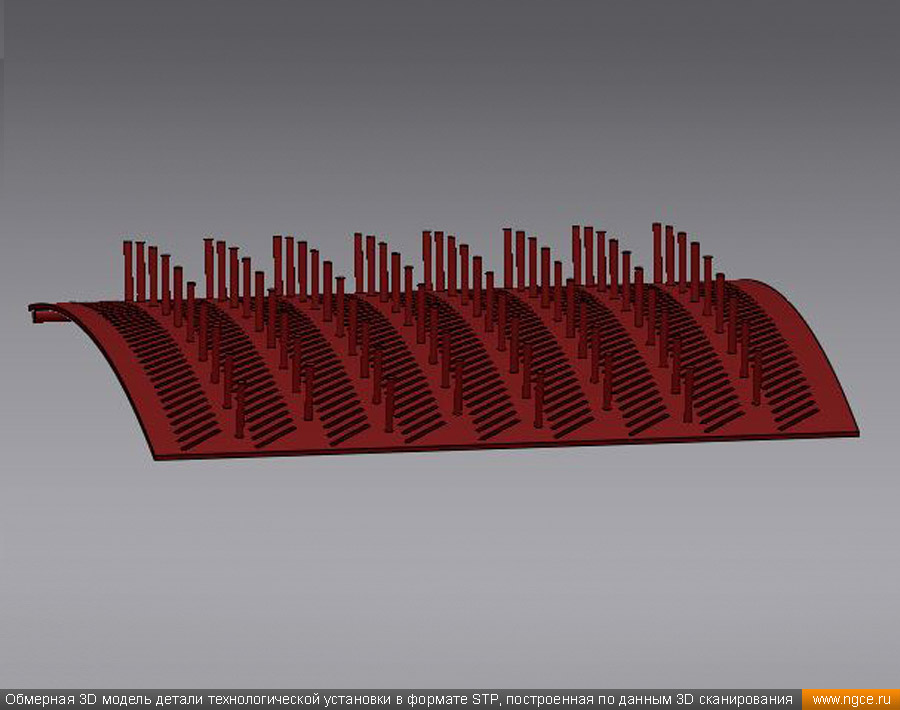

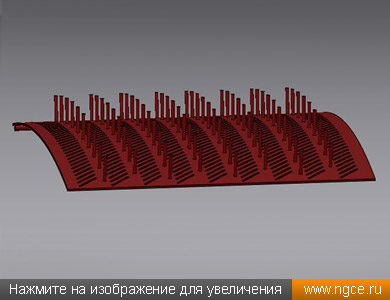

На следующей стадии камеральных работ по триангуляционным моделям были построены твердотельные 3D модели детали установки в формате STP. Примеры скриншотов обмерной 3D модели в формате STP, построенной по данным 3D сканирования, вы можете посмотреть ниже.

Построение обмерных чертежей детали технологической установки

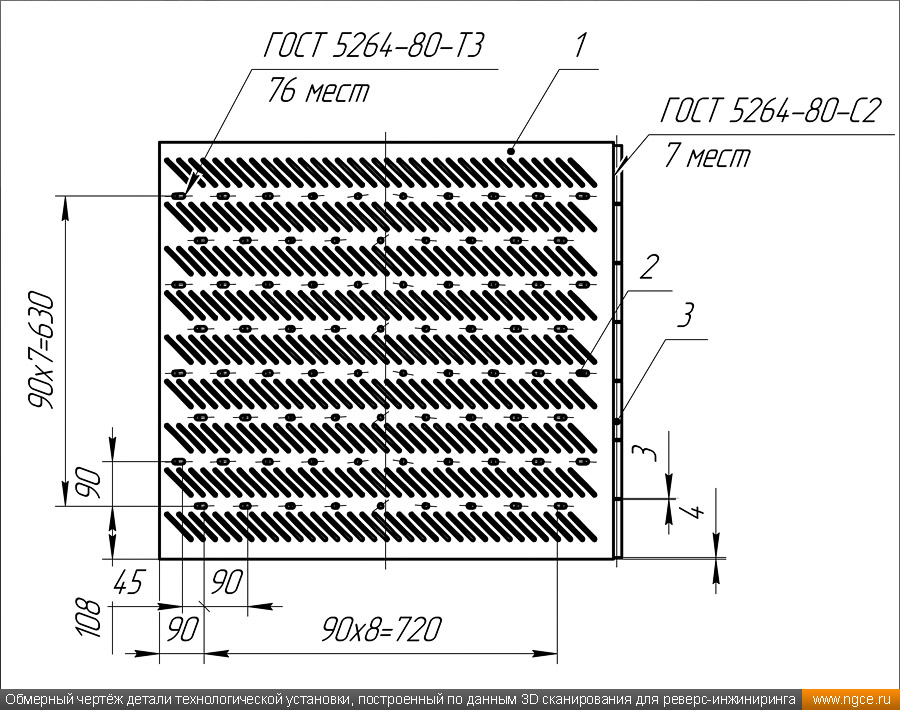

На финальном этапе работ по этому проекту нашими специалистами были построены точные обмерные чертежи детали в формате DWG (AutoCAD). Примеры обмерных чертежей, созданных по данным 3D сканирования, вы можете посмотреть ниже.

Заказчик остался очень доволен отличным качеством и высокой точностью полученных отчётных материалов, а также оперативностью выполнения работ нашими инженерами.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
