3D сканирование и моделирование турбины для целей реверс-инжиниринга

Специалистами инженерного предприятия «НГКИ» реализован небольшой проект по 3D сканированию и построению точной обмерной твердотельной 3D модели детали «турбина». Высокоточные обмерные работы и 3D моделирование были проведены для целей дальнейшего проектирования и изготовления такой детали методом реверс-инжиниринга.

Высокоточные 3D обмеры детали «турбина» для реверс-инжиниринга

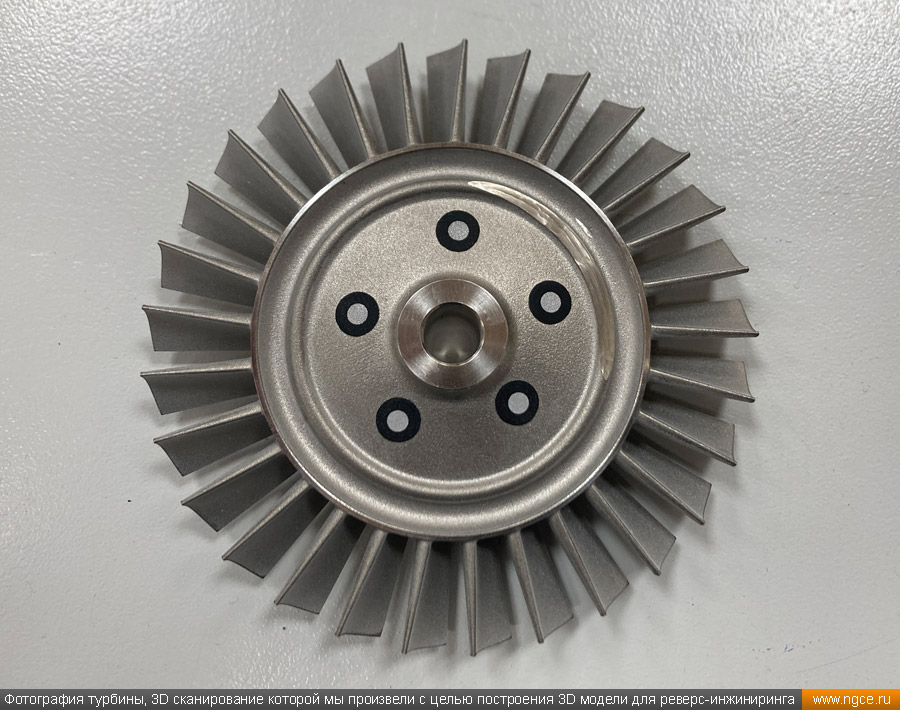

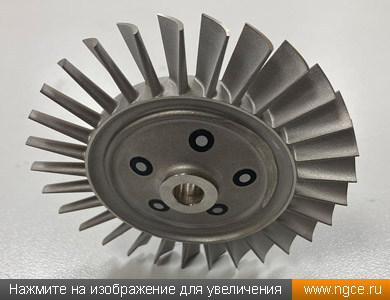

Деталь представляла из себя небольшую металлическую турбину диаметром менее 10 см. Основной особенностью данного проекта являлось то, что лазерное сканирование турбины было необходимо осуществить с максимальной детализацией в процессе съёмки и высочайшей точностью, чтобы впоследствии на камеральном этапе проведения работ получить практически идеально точную 3D модель детали.

Обмеры детали были произведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и великолепную детализацию. Эта современная система ориентирована на высокоточную оцифровку объектов 3D сканирования, оснащается лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений. 3D сканирование турбины выполнялось с максимальным разрешением данного высокоточного 3D сканера — 0,02 мм.

Обработка данных 3D сканирования, получение STL модели и построение STP модели

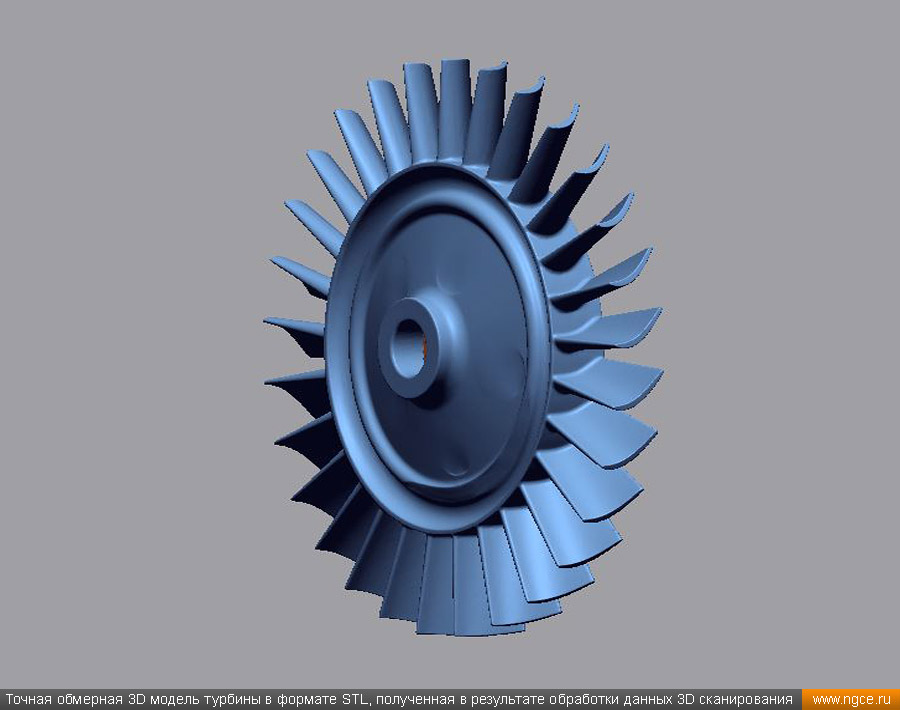

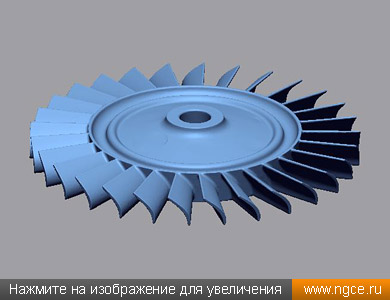

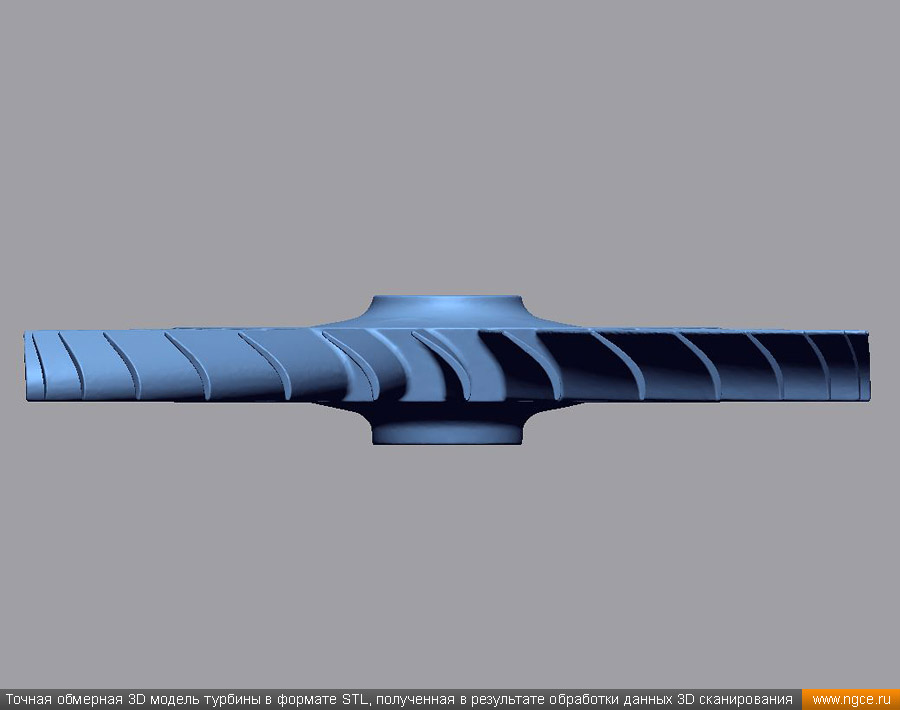

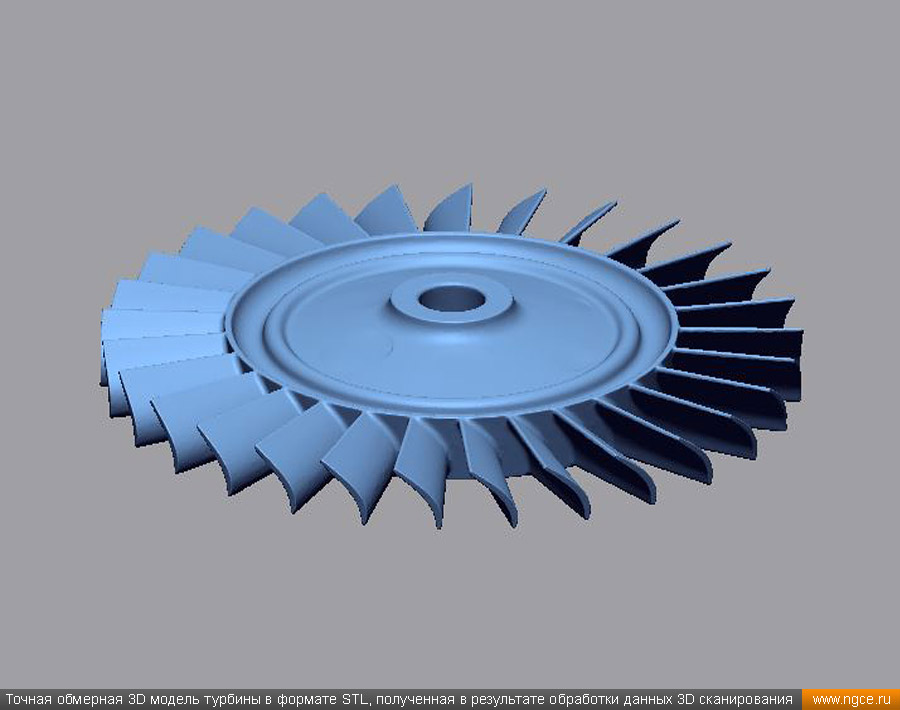

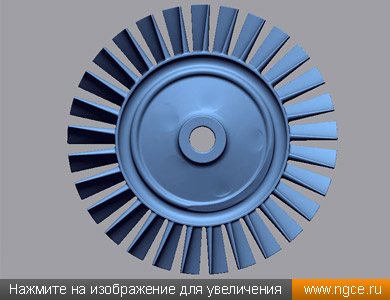

Высокоточное 3D сканирование детали заняло около двух часов, после чего была произведена обработка результатов данных измерений и получена трёхмерная триангуляционная модель турбины в формате STL, что тоже потребовало совсем немного времени. Скриншоты триангуляционной 3D модели турбины в формате STL, полученной в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

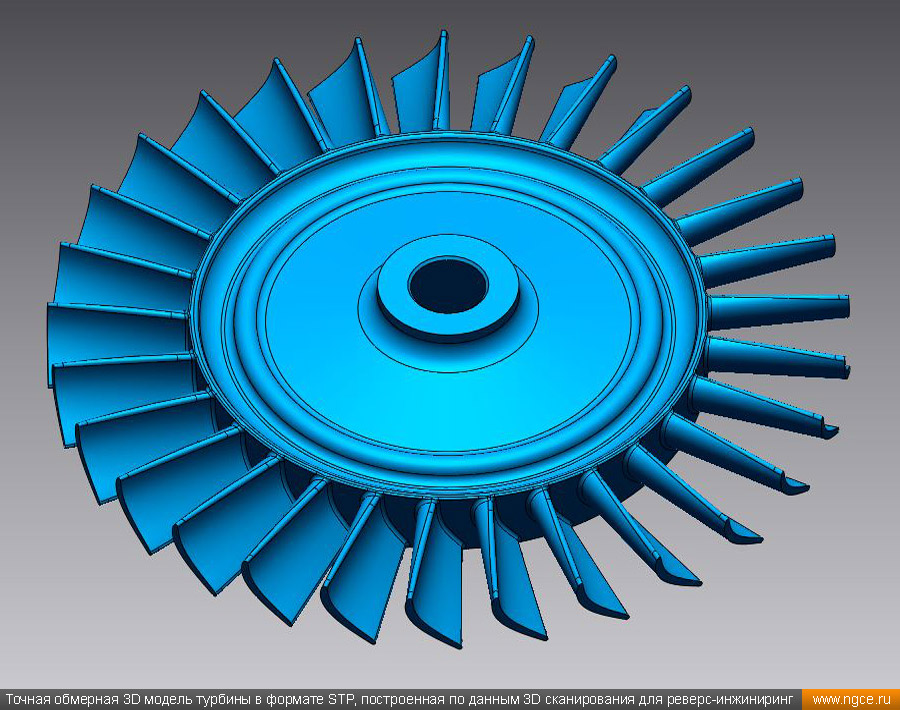

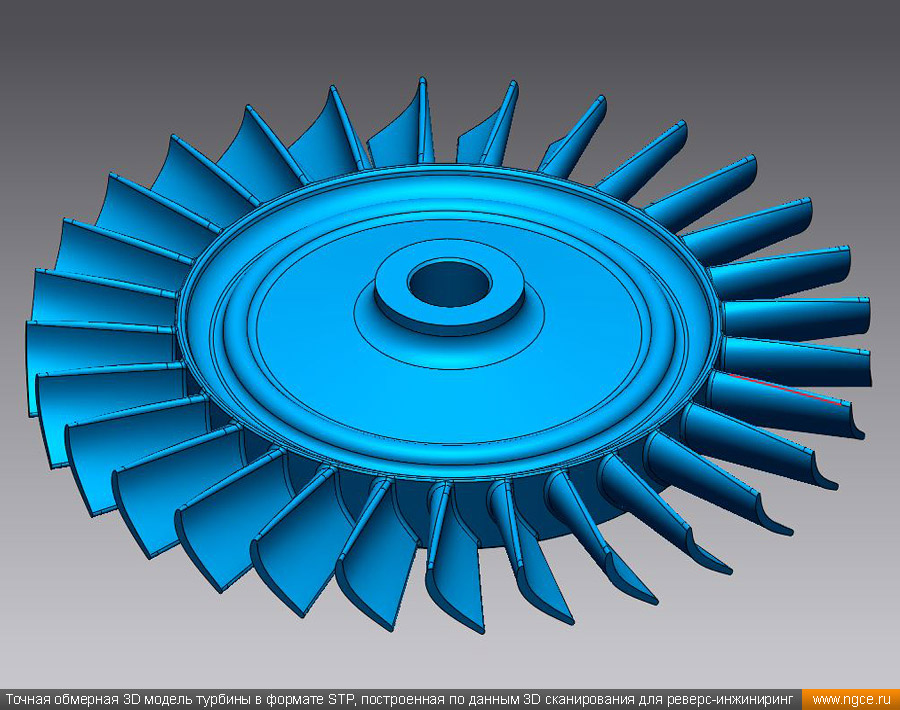

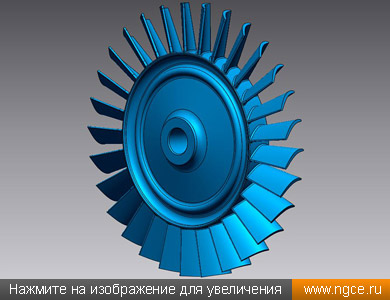

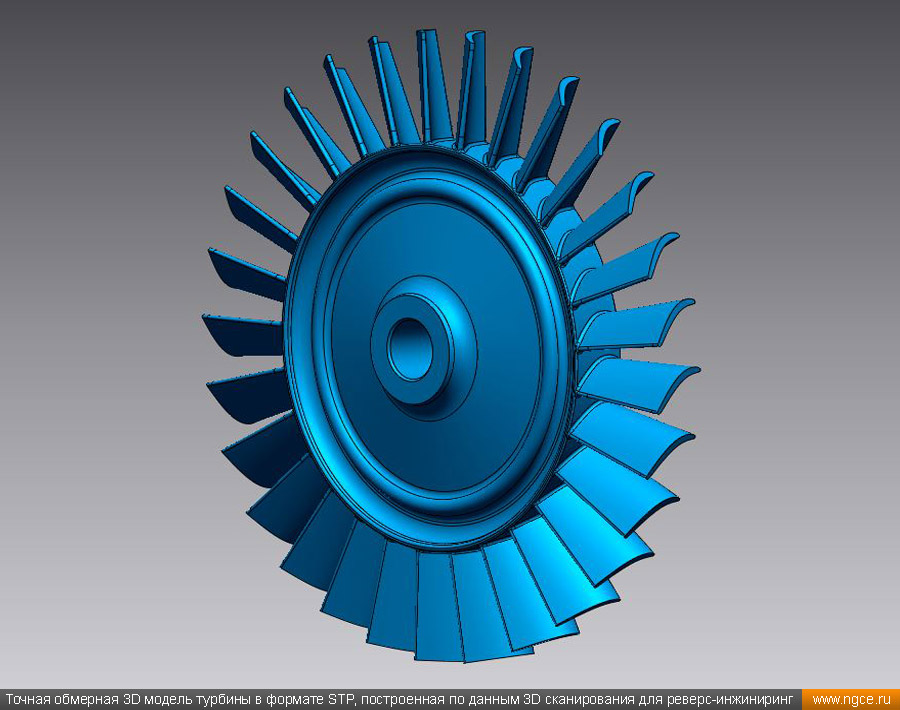

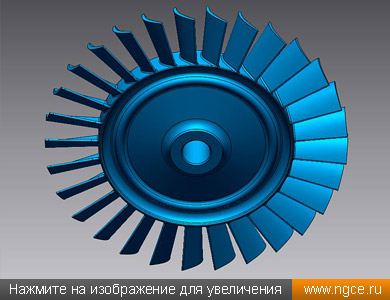

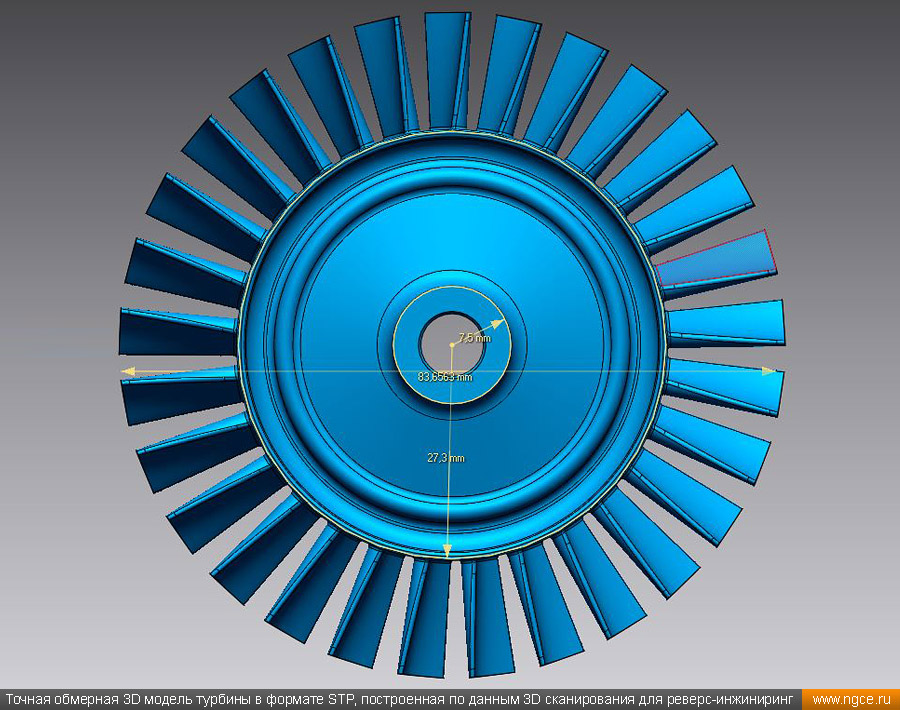

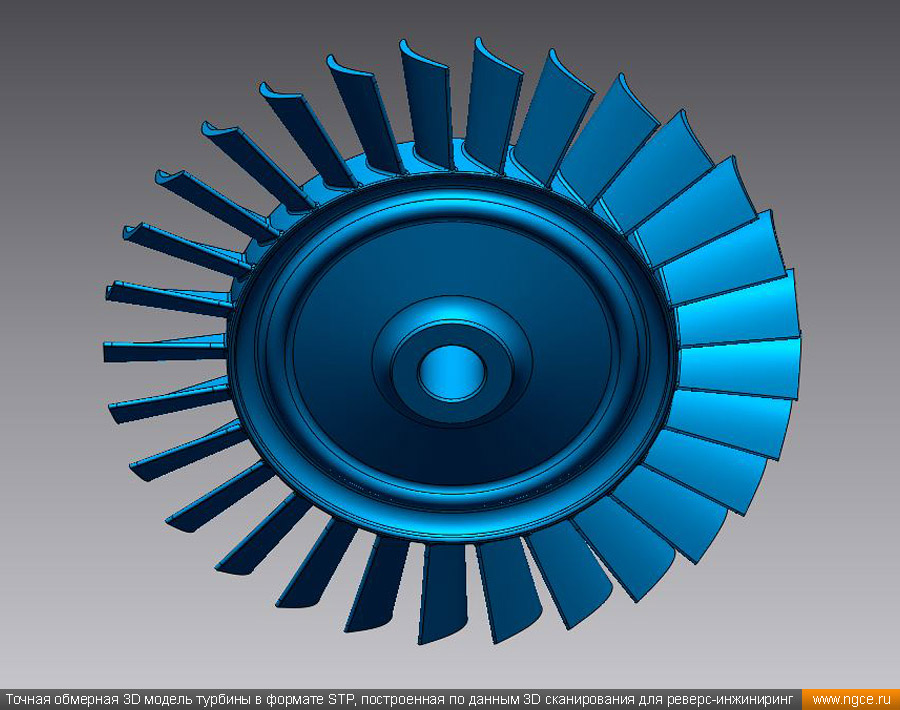

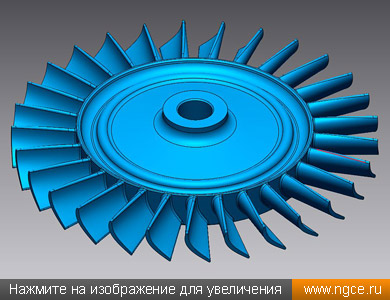

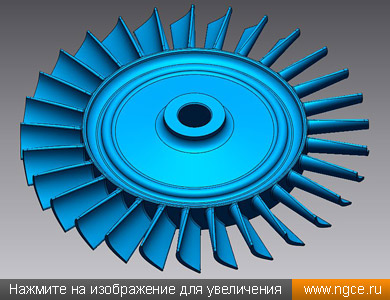

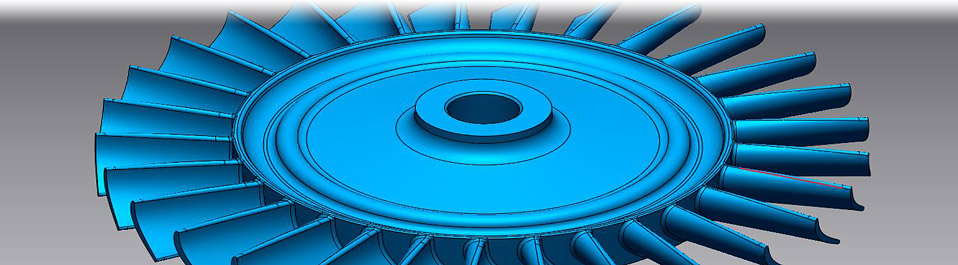

На следующей стадии камеральных работ по триангуляционной модели была построена твердотельная 3D модель детали в формате STP. Скриншоты точной обмерной твердотельной 3D модели турбины в формате STP, построенной по данным 3D сканирования, вы можете посмотреть ниже.

Контроль точности 3D модели детали в формате STP

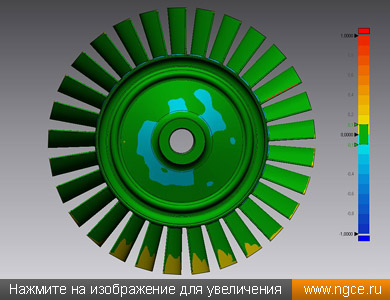

Для контроля точности готовых 3D моделей нами применялся программный модуль построения карты отклонений, который показал, что отклонения построенной 3D модели минимальны по сравнению с исходной деталью.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
