Архитектурные обмеры методом лазерного сканирования и построение 3D модели руин храма Звартноц для проектирования светового шоу

Инженерная компания «НГКИ» выполнила очень интересный проект по архитектурным обмерам и 3D моделированию руин древнего храма Звартноц в Армении в окрестностях Еревана для целей проектирования и дизайна трёхмерного светового шоу. Обмерные работы на объекте были проведены с применением технологии лазерного сканирования.

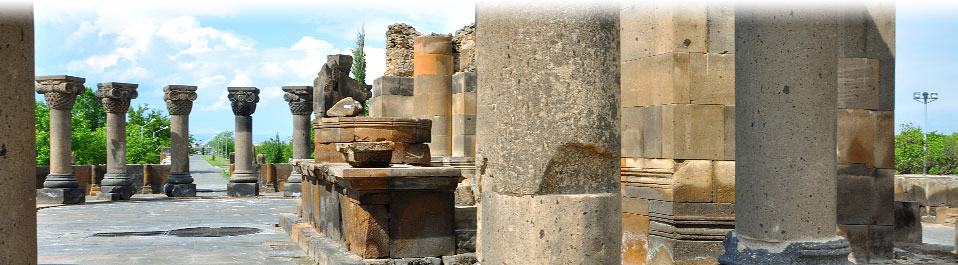

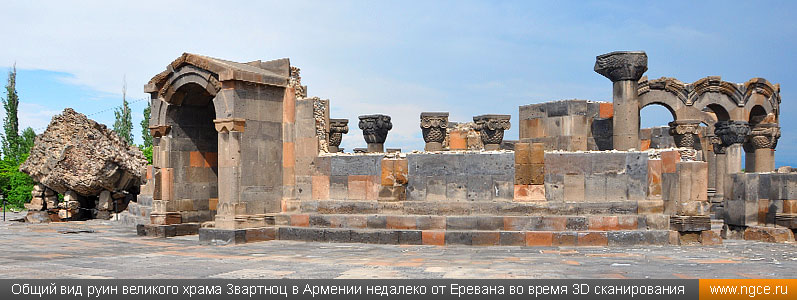

Руины древнего храма Звартноц в Армении: история и современное состояние

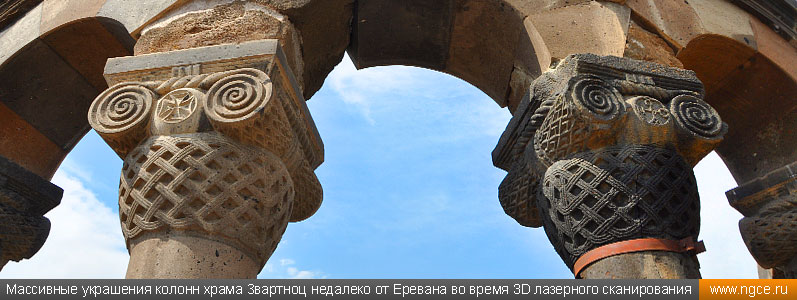

Звартноц — это величайший храм раннесредневековой армянской архитектуры, расположенный недалеко от Еревана и Вагаршапата. С древнеармянского языка название «Звартноц» переводится как «храм Бдящих Сил». Другое же его название — «храм Небесных Ангелов» — появилось, предположительно, несколько позднее в попытке более сильно ассоциировать его с христианством. Храм Звартноц был основан в середине VII века н.э., в 641 году, по распоряжению католикоса Нерсеса III Строителя Халкидоните и завершён в 661 году. Звартноц был спроектирован и возведён в виде трёхъярусного сооружения, напоминающего причудливую дворцовую архитектурную композицию. Колоссальный храм был расположен на довольно большой площадке на фоне гор и неба, что добавляло ему ещё больше грандиозности. Внутри помещение было богато украшено скульптурными рельефами. На фасадах храма были представлены резьба, аркатура, рельефные плиты с орнаментами, а также гроздья граната и винограда; колонны же увенчаны массивными капителями с изображениями крестов, орлов, донаторов храма. На церемонии освящения Звартноца присутствовал византийский император Констант II, который был потрясён величественностью этого строения и пожелал возвести такой же храм в Константинополе.

Огромный интерес к храму Звартноц проявляется не только из-за его несвойственной для христианской архитектуры раннего средневековья формы, но и из-за кажущейся, на первый взгляд, загадочности, которую таило в себе строение. Существует ряд мнений, что прототипами данного величественного храма являются некоторые храмы Великой Сирии, а именно храмы в Апамее, Босре и Селевкии, которые датируются VI веком. Как и храмы Сирии, Звартноц в основании имеет равносторонний крест, выложенный из экседр, которые скреплены между собой свободно стоящими пилонами. Пространство между крестом и внутренними стенами было свободным, а сами стены были выложены по окружности. Таким образом, крест с пилонами был вписан в окружность: подобная планировка храмов была известна с древнейших времён и вбирала в себя цельный философский смысл: вписанный в круг крест означал проявленный Космос или Мир, разделённый на четыре части, причём вертикальная линия олицетворяла собой Мужское Духовное Начало, тогда как горизонтальная линия в круге олицетворяла Материю или Женское Начало; при прибавлении же к данному символу равностороннего креста непреложного аспекта Вечного Движения получается Свастика, то есть Колесо Мироздания.

В 930 году храм из-за слабости узлов опор второго яруса обвалился во время сильного землетрясения, причём столь основательно, что никаких попыток его восстановления не предпринималось, а это явление в Армении весьма редкое. По другим же версиям, храм был разрушен и засыпан арабами во время одной из войн того времени. Руины Звартноца были открыты в результате раскопок лишь в 1901–1907 годах. К настоящему времени почти целиком реконструирован первый ярус легендарного строения. В 2000 году руины храма Звартноц, а также археологическая территория вокруг него были включены в список Всемирного наследия ЮНЕСКО. На сегодняшний день на развалинах Звартноца открыт археологический заповедник и музей, в котором представлены различные модели и варианты реконструкции великого храма, а также скульптурные фрагменты древнего сооружения.

Лазерное сканирование и 3D моделирование руин храма для организации светового шоу

С просьбой создать точную 3D модель развалин храма Звартноц к нам обратилась компания «Сила Света», которая специализируется на проектировании, постановке и организации оригинальных световых шоу. Как правило, световые шоу проецируются на плоские фасады крупных зданий, и задачи создания 3D моделей подобных «плоских фасадов» компания «Сила Света» обычно решает самостоятельно с использованием уже имеющихся чертежей фасадов зданий или обмеров этих фасадов лазерными рулетками. Но в данном случае объект никак нельзя было даже приблизительно свести к совокупности «плоских» фрагментов, а проектная документация на древнейший объект VII века, естественно, полностью отсутствовала.

По этой причине единственным выходом для «Силы Света», при условии, что качественную модель необходимо было создать за 6–7 рабочих дней, оказалось 3D лазерное сканирование руин храма Звартноц и последующее построение точной трёхмерной модели объекта и прилегающей территории по результатам полученных данных 3D сканирования. В отличие от классических архитектурных обмеров, нашему Заказчику в данном случае не требовалось высокоточное 3D моделирование и составление обмерных чертежей резьбы по камню, которой покрыты многочисленные элементы колонн и портиков храма, что значительно упростило задачу по подготовке отчётных материалов: от нас требовалось создать трёхмерную модель руин храма с отображением реальной формы всех элементов.

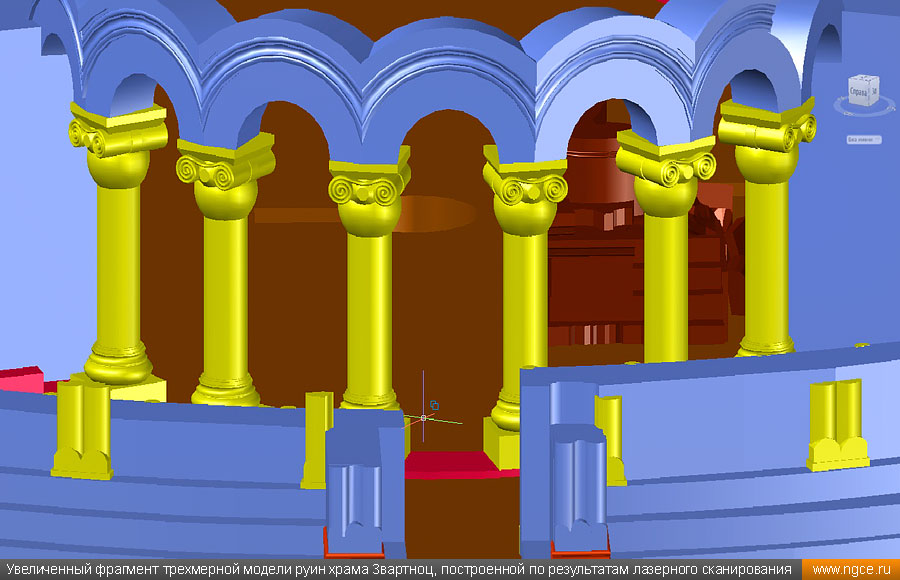

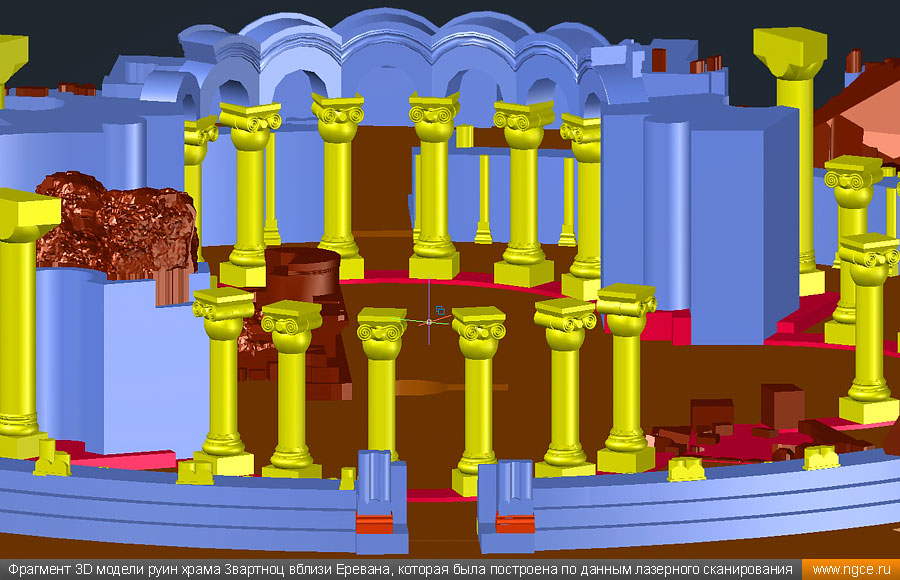

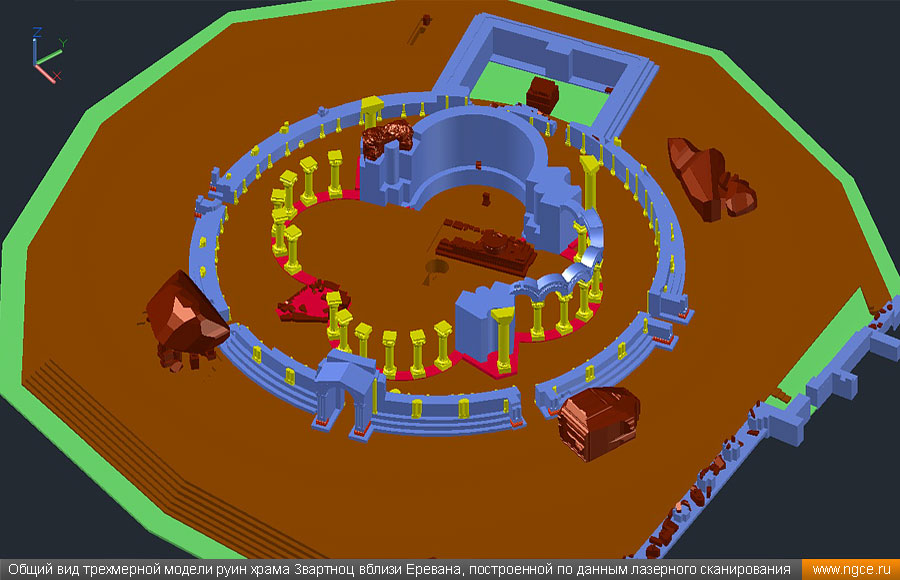

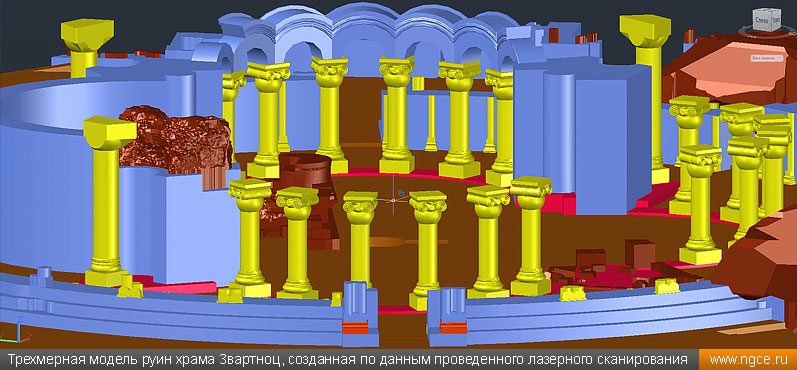

Построение точной 3D модели руин храма Звартноц по данным лазерного сканирования

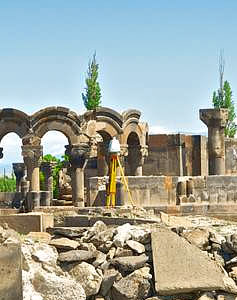

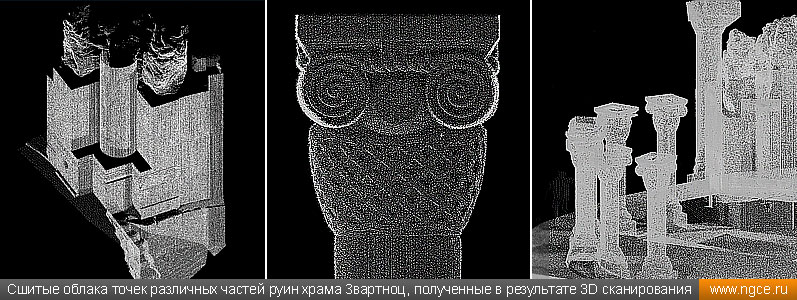

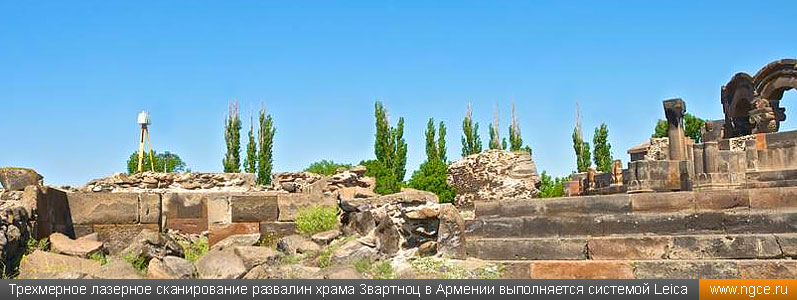

В итоге съёмка объекта по технологии лазерного сканирования заняла всего лишь полтора рабочих дня, а построение 3D модели руин храма Звартноц и прилегающей территории в формате DWG (AutoCAD) заняло одну рабочую неделю при активной переписке с Заказчиком, а также формировании и модификации технического задания на ходу.

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет проводит обмерные работы методом лазерного сканирования для целей 3D-мэппинга. Вот перечень некоторых наших проектов, реализованных в этой сфере:

— Лазерное сканирование и построение 3D модели зданий и территории Суздальского кремля для 3D мэппинга;
— Лазерное сканирование и построение 3D модели фасадов и дворовой территории Дома Пашкова для 3D mapping;
— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Лазерное сканирование и 3D моделирование фасадов университета в Каире для целей 3D mapping;
— Лазерное сканирование и 3D моделирование прогулочного судна для проведения корпоративов и праздников;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D модель фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Обмеры проекционного купола планетария в Санкт-Петербурге;
— Создание 3D модели зала музея Современной истории России для 3D мэппинга.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ на объектах историко-культурного наследия и архитектуры. Наряду с произведением 3D архитектурных обмеров для реставраторов, строителей и проектных организаций, наша компания выполняет заказы по проведению обмерных работ для дизайн-бюро, которые занимаются подготовкой проектов реконструкции, перепланировки и дизайнерского оформления интерьеров и экстерьеров. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных архитектурных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», самых разных выставок, праздничных мероприятий, концертов. Наши специалисты при производстве обмерных работ используют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений, на основе которых можно не только составить любые плоские чертежи, но и построить 3D модели. Наши сотрудники выполняют высокоточные обмеры фасадов и внутренних помещений, элементов декора зданий, интерьеров и мебели. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти в подразделе «Услуги» нашего сайта на следующих страницах:
